ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «17» мая 2021 г. № 746

Сведения об утвержденных типах средств измерений, подлежащие изменению в части сведений об изготовителях (правообладателях) причина внесения изменений

¹

Указывается только при изменении сведений об Изготовителях утвержденного типа средств измерений

²

Указывается только при изменении сведений о Правообладателях утвержденного типа средств измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «17» мая 2021 г. № 746

Лист № 1 Регистрационный № 47018-11 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Блоки питания и преобразования сигналов   МИДА-БПП-102-Ех,

МИДА-БПП-102К-Ех

Блоки питания и преобразования сигналов МИДА-БПП-102-Ех, МИДА-БПП-102К-Ех (далее - блоки) предназначены для: измерительного преобразования сигналов датчиков с унифицированным выходным сигналом 4-20 мА постоянного тока, передачи сигналов датчиков, расположенных в опасной зоне, в безопасную зону; организации питания и искрозащиты сигнальных цепей датчиков в системах контроля и электроавтоматики взрывоопасных производств.

Блоки питания и преобразования сигналов МИДА-БПП-102-Ех, МИДА-БПП-102К-Ех - аналоговые промежуточные измерительные преобразователи сигналов постоянного тока.

Конструктивно блоки выполнены в пластмассовом корпусе, включают в себя понижающий трансформатор и один или два (по количеству каналов), в зависимости от исполнения, модуля стабилизатора. Модуль стабилизатора состоит из стабилизатора напряжения, обеспечивающего питание датчика и нагрузки, барьера искрозащиты уровня «взрывобезопасный» и преобразователя ток-ток, выполняющего масштабное преобразование тока датчика в ток нагрузки.

На задней стенке блока расположены контактирующие устройства для подключения питания, сигнальных и выходных цепей. В блоках МИДА-БПП-102-Ех это цилиндрические штепсельные разъемы, в блоках МИДА-БПП-102К-Ех - контактная колодка.

Блоки МИДА-БПП-102-Ех и МИДА-БПП-102К-Ех с входными искробезопасными электрическими цепями уровня «ib» имеют маркировку взрывозащиты [Exib]IIC X и предназначены для установки за пределами взрывоопасных зон помещений и наружных установок.

Блоки двухканальные или одноканальные, без гальванической развязки входных и выходных цепей.

Варианты исполнения блоков приведены в таблице 1.

Таблица 1 - Исполнения блоков

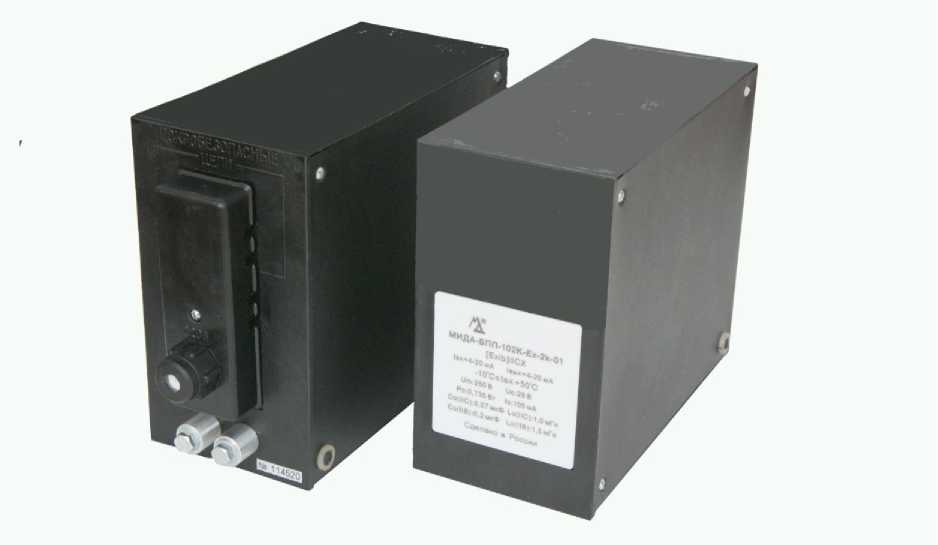

Фотография общего вида блока представлена на рисунке 1.

Рисунок 1 - Фотография общего вида

Контроль несанкционированного доступа внутрь блока обеспечивается пломбированием. Оттиск клейма наносится на мастику, заполняющую пломбировочные чашки на одном из винтов, крепящих каждую из двух боковых крышек. Места пломбирования видны на рисунке 1.

Метрологические и технические характеристики блоков приведены в таблице 2.

Таблица 2 - Метрологические и технические характеристики блоков

Рабочие условия применения:

- температура окружающей среды                 от минус 10 °С до +50 °С;

Комплектность блоков приведена в таблице 3. Таблица 3 - Комплектность блоков

Сведения о методиках (методах) измерений содержатся в документе «Блоки питания и преобразования сигналов МИДА-БПП-102-Ех

и МИДА-БПП-102К-Ех. Руководство по эксплуатации» МДВГ.426445.001РЭ.

ГОСТ 22261-94. Средства измерения электрических и магнитных величин. Общие технические условия;

ГОСТ 8.009-84. ГСИ. Нормируемые метрологические характеристики средств измерений. ТУ 4218-025-18004487-2000 Технические условия

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВ. IИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

17 мая 2021 г.

Москва

О внесении изменений в сведения об утвержденном типе средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений об изготовителях (правообладателях) утвержденных типов средств измерений, согласно приложению к настоящему приказу.

• 2. ФГУП «ВНИИМС» (А.Ю.Кузину) внести соответствующие изменения в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906, и настоящим приказом.

• 3.  Контроль за исполнением настоящего приказа возложить на заместителя Руководителя Федерального агентства по техническому

регулированию и метрологии С.С.Гил.убсва.      ”            s

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 01B04FD20037AC92B24BBE37DDE2D3F374

Кому выдан: Кулешов Алексей Владимирович

Действителен: с 15.09.2020 до 15.09.2021

\_______________
