МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

'll марта 2024 г.

№ _____826_____

Москва

Об утверждении типов средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

1. Утвердить:

типы средств измерений, сведения о которых прилагаются

к настоящему приказу;

описания типов средств измерений, прилагаемые к настоящему приказу.

2. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

Е.Р.Лазаренко

f >

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 525EEF525B83502D7A69D9FC03064C2A

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 06.03.2024 до 30.05.2025

\__________—_________✓

ПРИЛОЖЕНИЕ

к приказу Федерального агентства

по техническому регулированию

и метрологии

7^7^77 __2024 г. № _72

от « 77 »

Сведения

об утвержденных типах средств измерений

№

п/

Наименование типа

Обозначение типа

Код характера произ-вод-ства

Рег. Номер

Зав. номер(а)

Изготовитель

Правообладатель

Код иден-тифи-кации производства

Методика поверки

Интервал между поверками

Заявитель

Юридическое лицо, проводившее испытания

Дата утверждения акта

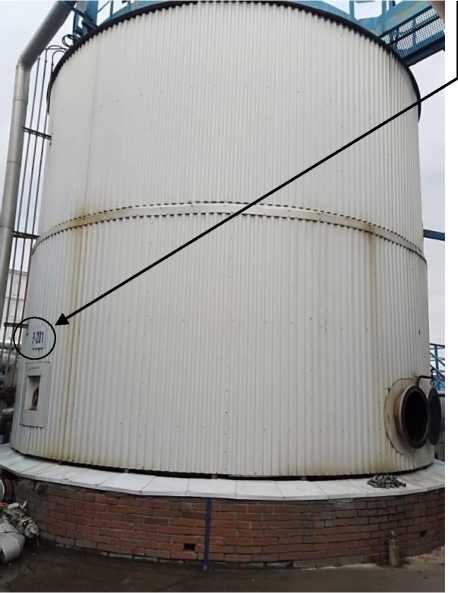

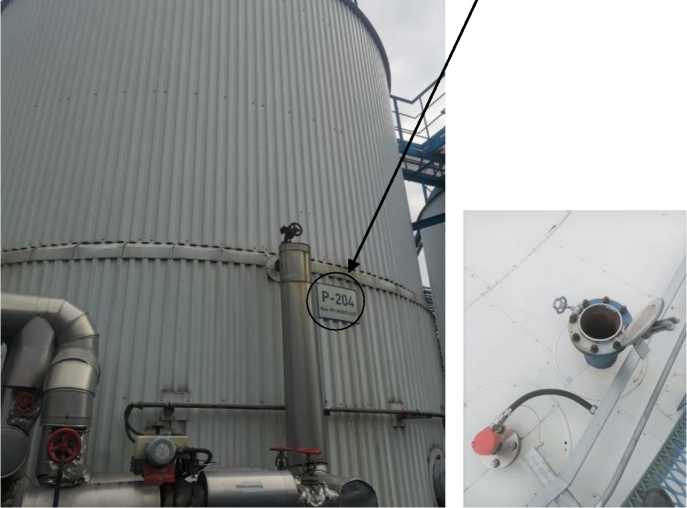

Резервуары стальные вертикальные цилиндрические

РВС-200

91714-24

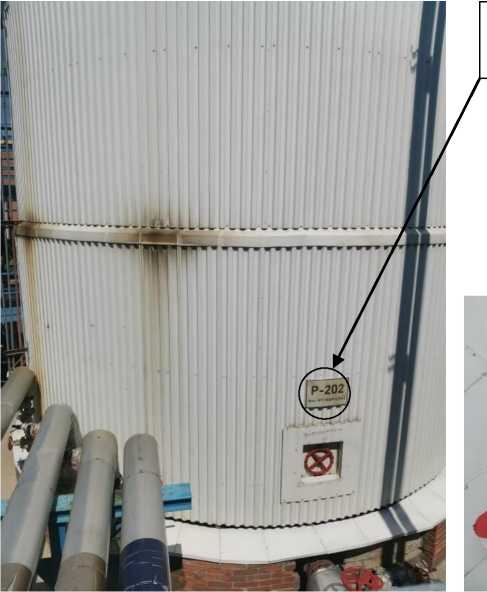

Р18, Р-201 Р-202, Р

203, Р-204

Омский нефтеперерабатывающий завод, г. Омск

ОС

ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные ци-линдриче-ские. Методика поверки»

5 лет

Филиал Общества с ограниченной ответственностью «Газпромнефть

- смазочные материалы» «Омский завод смазочных материалов» (Филиал ООО «Газпром-нефть-СМ» «ОЗСМ»), г.

Омск

ФБУ «Омский ЦСМ», г. Омск

20.10.2023

Резервуары стальные вертикальные цилиндрические

РВС-300

91715-24

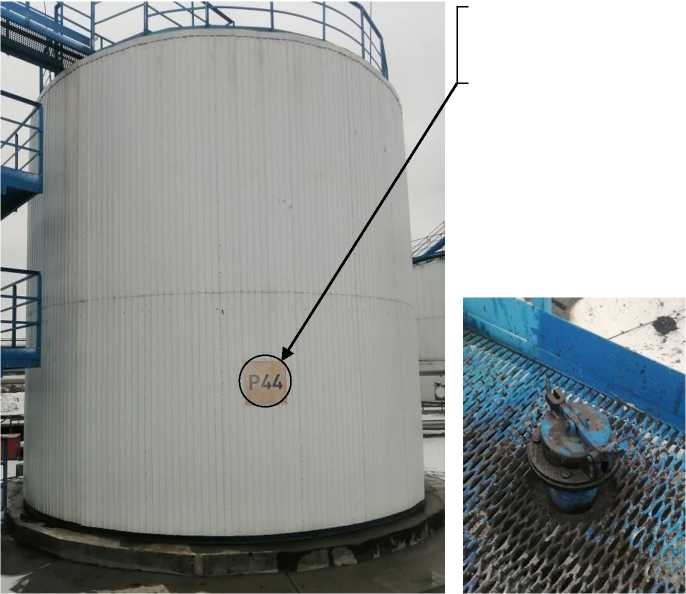

Р44, Р-962, 963

Омский нефтеперерабатывающий завод, г. Омск

ОС

ГОСТ

8.570-2000 «ГСИ. Резервуары стальные вертикаль

ные ци-

5 лет

Филиал Общества с ограниченной ответственностью «Газпромнефть

- смазочные материалы»

ФБУ «Омский ЦСМ», г. Омск

12.10.2023

линдриче-ские. Методика поверки»

«Омский завод смазочных материалов» (Филиал ООО «Газпром-нефть-СМ» «ОЗСМ»), г.

Омск

з.

Резервуары стальные вертикальные цилиндрические

РВС-

1000

91716-24

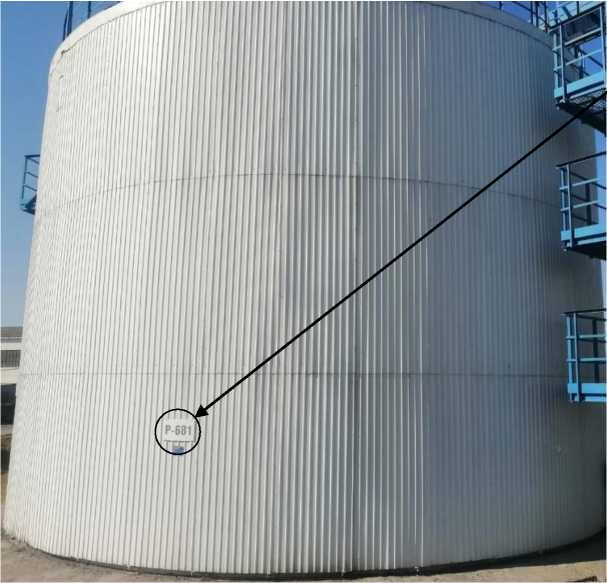

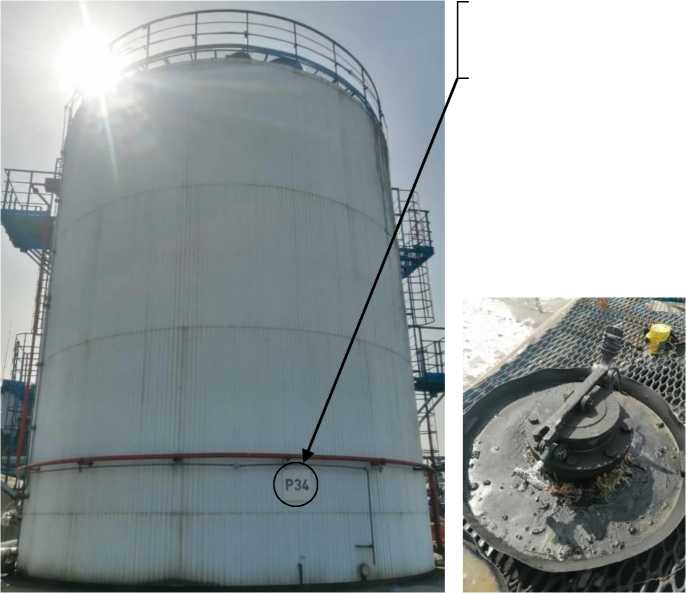

6, Р34, Р-116, Р-681

Омский нефтеперерабатывающий завод, г. Омск

ОС

ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные ци-линдриче-ские. Методика поверки»

5 лет

Филиал Общества с ограниченной ответственностью «Газпромнефть - смазочные материалы» «Омский завод смазочных материалов» (Филиал ООО «Газпром-нефть-СМ» «ОЗСМ»), г.

Омск

ФБУ «Омский ЦСМ», г. Омск

15.09.2023

Резервуары стальные вертикальные цилиндрические

РВС-

з000

91717-24

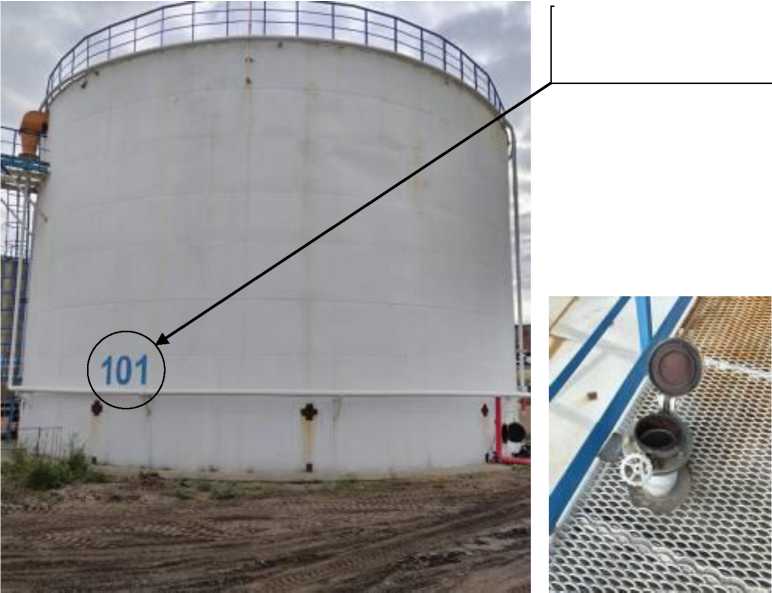

101, Р-103, 105, 106

Омский нефтеперерабатывающий завод, г. Омск

ОС

ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные ци-линдриче-ские. Методика поверки»

5 лет

Омск

ФБУ «Омский ЦСМ», г. Омск

21.09.2023

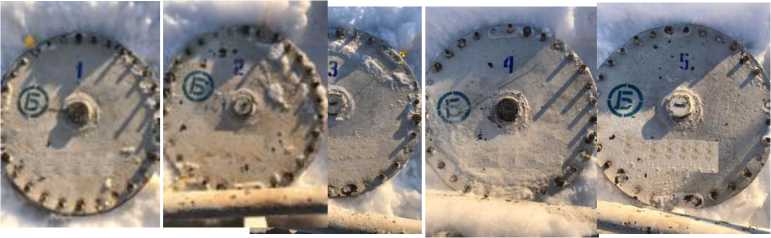

Танки вертикальные

стальные

Обозна

чение отсут-

91718-24

1, 2, 3, 4, 5

Рыбинский судостроительный завод

ОС

МП 15797-2023 «ГСИ.

5 лет

Федеральное Бюджетное Учреждение

ВНИИР - филиал

ФГУП «ВНИИМ

им.

13.10.2023

цилиндрические нефтеналивного судна ТР-68

ствует

«Вымпел» (Рыбинский ССЗ «Вымпел») Ярославская обл., г. Рыбинск (изготовлены 1960 г.)

«Вымпел» (Рыбинский ССЗ «Вымпел») Ярославская обл., г. Рыбинск

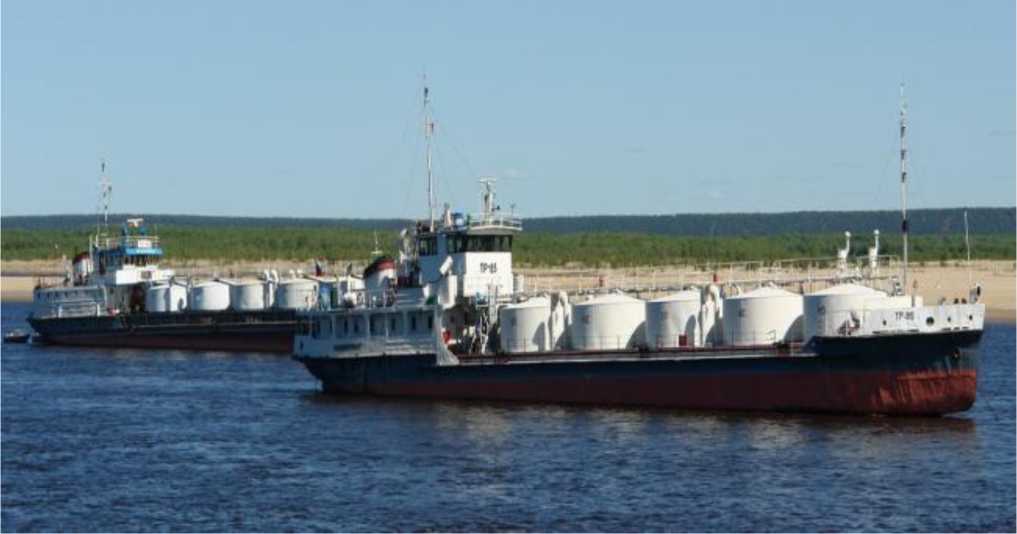

Танки вертикальные стальные цилиндрические нефтеналивного судна ТР-68. Методика по

верки»

«Администрация Ленского бассейна внутренних водных путей» (ФБУ «Администрация Ленского бассейна»), г. Якутск

Д.И.Менделеева»,

г. Казань

Танки вертикальные стальные цилиндрические нефтеналивного судна ТР-85

Обозначение отсутствует

91719-24

1, 2, 3, 4, 5

Тюменский судостроительно-судоремонтный завод (Тюменский ССЗ), г Тюмень (изготовлены в 1970 г.)

Тюменский судостроительно-судоремонтный завод (Тюменский ССЗ), г Тюмень

ОС

МП 1581

7-2023

«ГСИ.

Танки вертикальные стальные цилиндрические нефтеналивного судна ТР-85. Методика по

верки»

5 лет

Федеральное Бюджетное Учреждение «Администрация Ленского бассейна внутренних водных путей» (ФБУ «Администрация Ленского бассейна»), г. Якутск

ВНИИР - филиал ФГУП «ВНИИМ им.

Д.И.Менделеева», г. Казань

13.10.2023

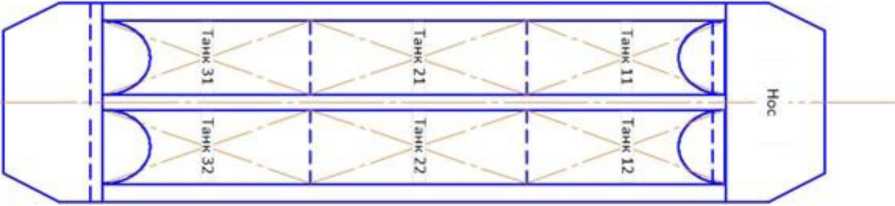

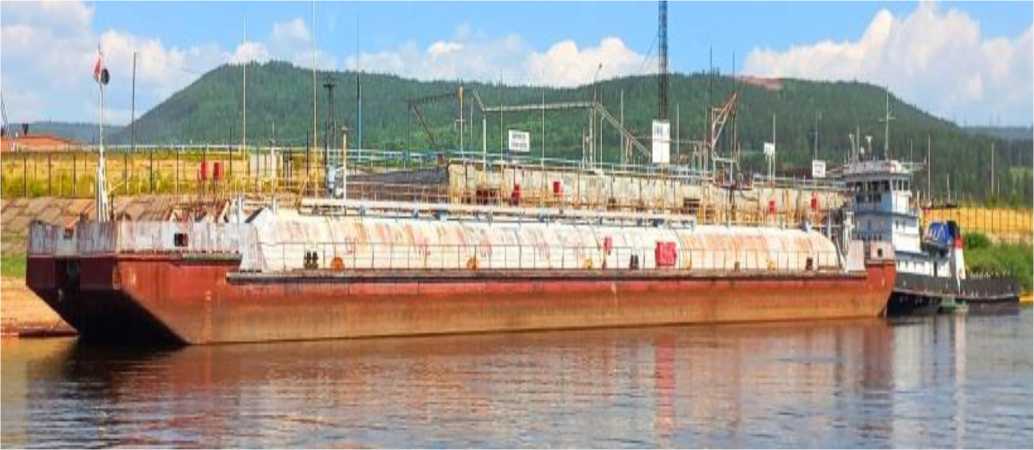

Танки горизонтальные стальные цилиндрические нефтеналивного судна (Баржа) НТ-8

Обозначение отсутствует

91720-24

11, 12, 21, 22, 31, 32

Открытое акционерное общество «Осетровский судостроительно-судоремонтный завод» (ОАО «Осетровский ССРЗ»), Иркутская обл., г. Усть-Кут

ОС

МП 1577

7-2023 «ГСИ.

Танки горизонталь-ные стальные ци-линдриче-ские нефтеналивного судна (Баржа) НТ-8. Методика по

верки»

5 лет

ВНИИР - филиал ФГУП «ВНИИМ им.

Д.И.Менделеева», г. Казань

13.10.2023

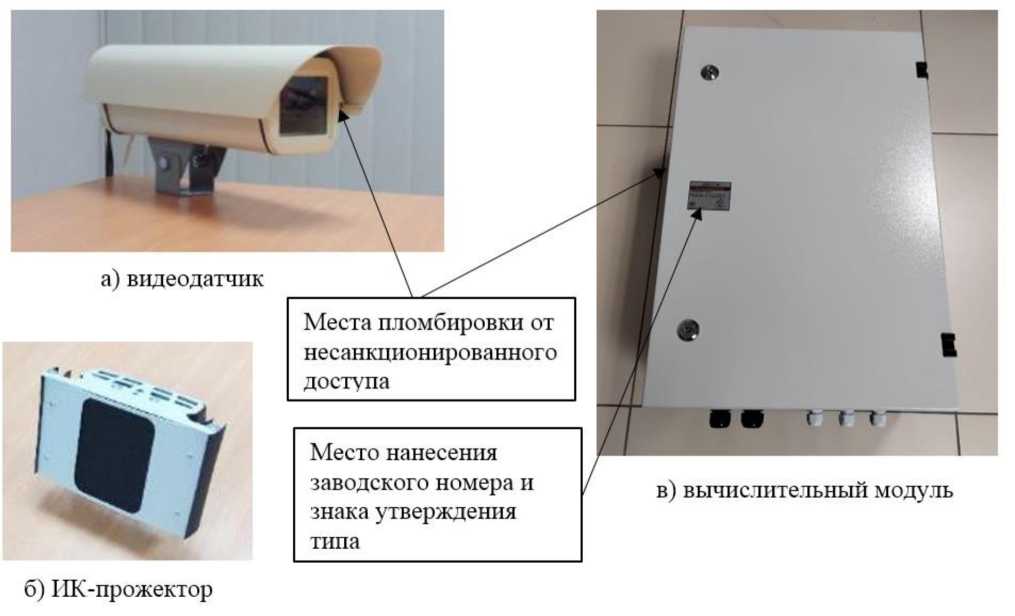

Комплексы аппаратно-программные

«Ника-

В»

91721-24

NIKA-1122001

Общество с ограниченной ответственностью «Научно-исследовательский центр МВС» (ООО «НИЦ МВС») , г.

Краснодар

Общество с ограниченной ответственностью «Научно-исследовательский центр МВС» (ООО «НИЦ МВС») , г.

Краснодар

ОС

МП 651

23-042

«ГСИ.

Комплексы аппаратно-программные «Ника-В». Методика по

верки»

2 года

Общество с ограниченной ответственностью «Научно-исследовательский центр МВС» (ООО «НИЦ МВС») , г. Краснодар

ФГУП

«ВНИИФТРИ»,

Московская обл., г. Солнечногорск, рп. Менделеево

28.11.2023

Станции контроля загрязнения атмосферного воздуха автоматические

IMC-Eco

91722-24

2022-01

Общество с ограниченной ответственностью «Группа Ай-Эм-Си» (ООО «Группа Ай-Эм-Си»), г.

Москва

Общество с ограниченной ответственностью «Группа Ай-Эм-Си» (ООО «Группа Ай-Эм-Си»), г. Москва

ОС

МП 20502-2024 «ГСИ.

Станции контроля загрязнения атмосферного воздуха автоматические IMC-Eco.

Методика поверки»

1 год

Общество с ограниченной ответственностью «Группа Ай-Эм-Си» (ООО «Группа Ай-Эм-Си»), г. Москва, ИНН 7714953587, ОГРН 5147746438934

ФГБУ

«ВНИИМС», г.

Москва

18.01.2024

10.

Резервуар вертикальный стальной цилиндрический

РВС-

400

91723-24

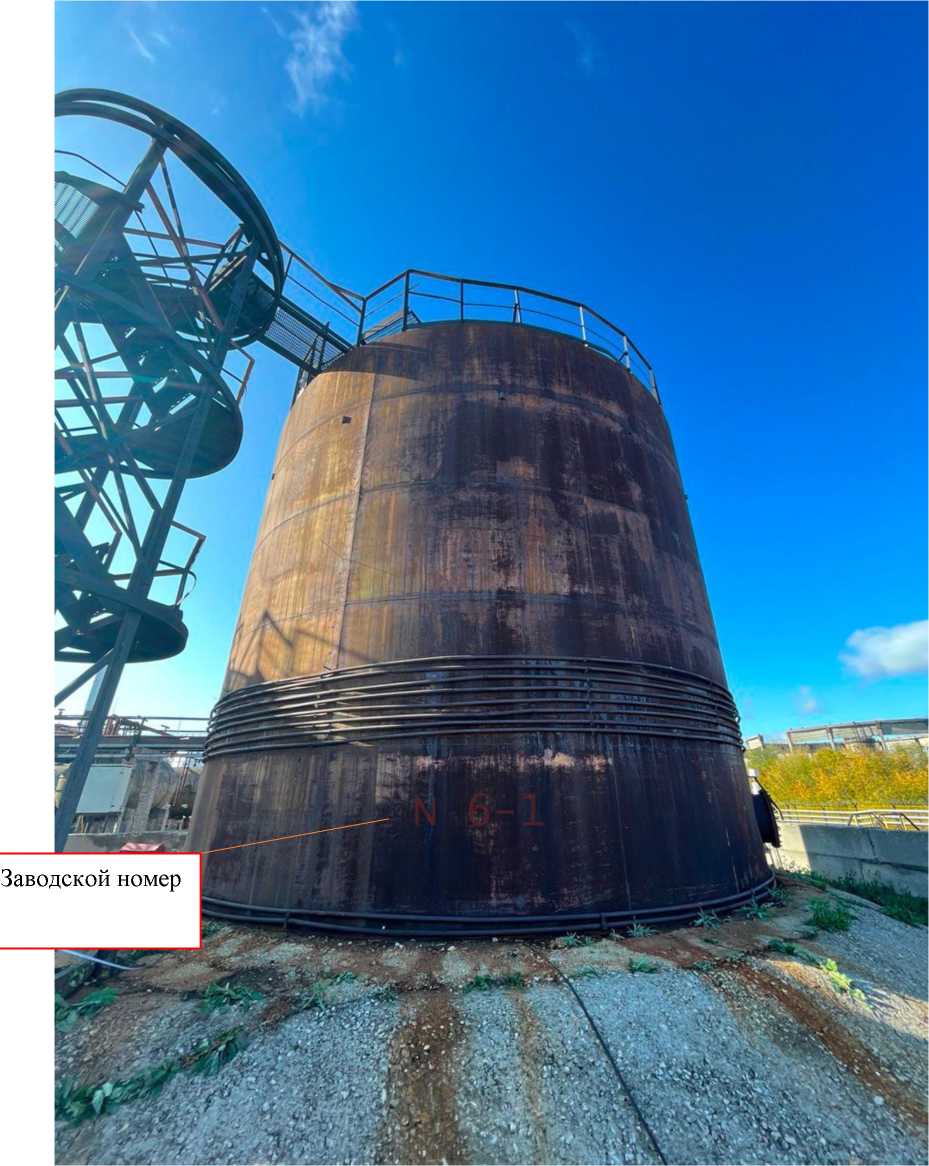

6-1

Акционерное общество «Но-вокуйбышев-ская нефтехимическая компания» (АО «ННК»), Самарская обл., г. Новокуйбышевск

ОС

ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные ци-линдриче-ские. Методика поверки»

5 лет

Акционерное общество «Но-вокуйбышев-ская нефтехимическая компания» (АО «ННК») Самарская обл., г. Новокуйбышевск

ООО «Уралтех-нология», Удмуртская Республика г. Ижевск

10.10.2023

11.

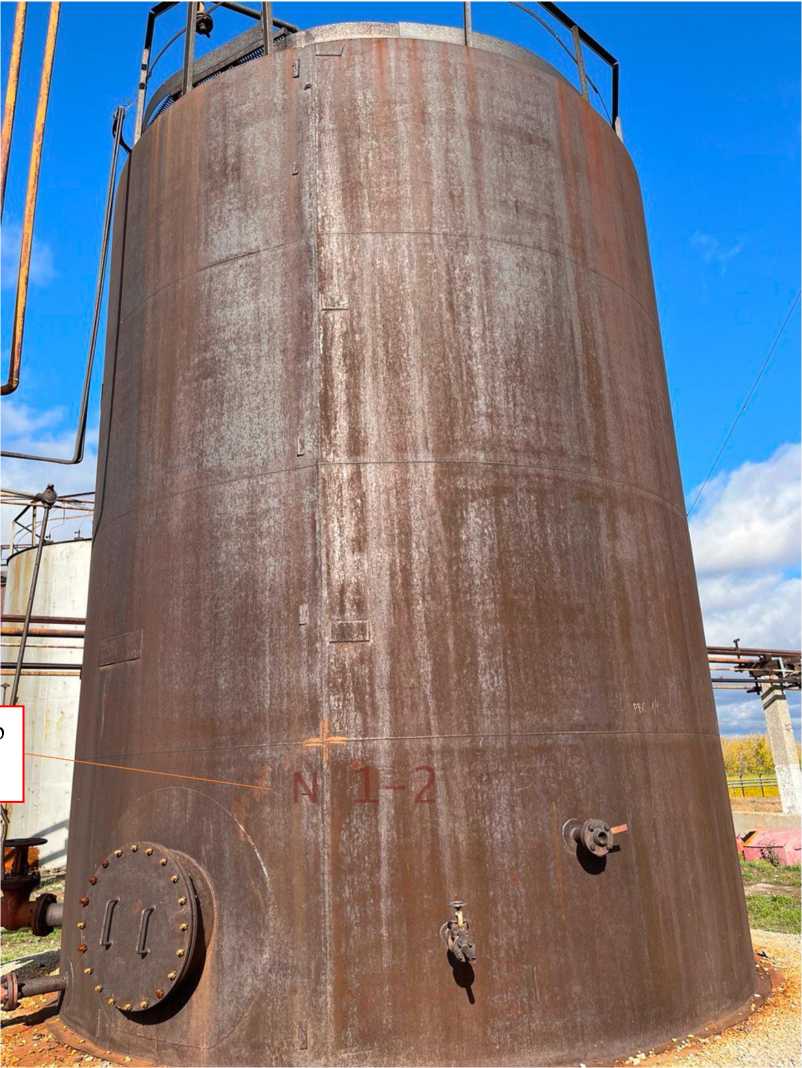

Резервуары вертикальные стальные цилиндрические

РВС-

100

91724-24

1-1; 1-2

Акционерное общество «Но-вокуйбышев-ская нефтехимическая компания» (АО

ОС

ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикаль-

5 лет

Акционерное общество «Новокуйбышевск ая нефтехимическая компания» (АО

ООО «Уралтехно логия» Удмуртская Республика, г. Ижевск

10.10.2023

«ННК»), Са

марская обл., г. Новокуйбышевск

«ННК»), Са

марская обл., г. Новокуйбышевск

ные ци-линдриче-ские. Методика по

верки»

«ННК») Самарская обл. , г. Новокуйбышевск

12.

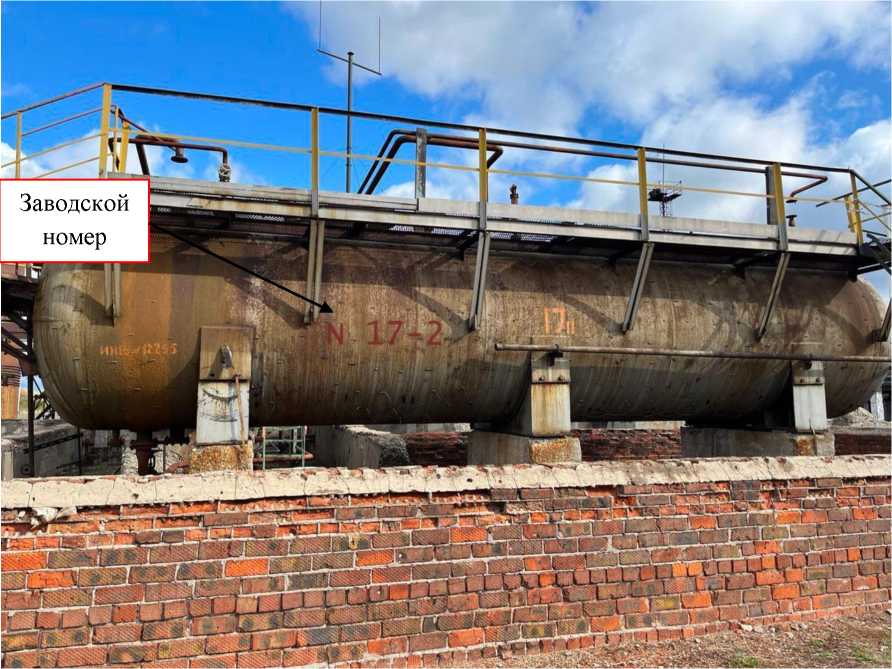

Резервуар горизонтальный стальной цилиндрический

РГС-50

91725-24

17-2

ОС

ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки»

5 лет

Акционерное общество «Новокуйбышевск ая нефтехимическая компания» (АО «ННК»), Самарская обл., г. Новокуйбышевск

ООО «Уралтехно логия» Удмуртская Республика , г. Ижевск

10.10.2023

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «27» марта 2024 г. № 826

Лист № 1

Всего листов 20

Регистрационный № 91722-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Станции контроля загрязнения атмосферного воздуха автоматические IMC-Eco

Назначение средства измерений

Станции контроля загрязнения атмосферного воздуха автоматические IMC-Eco (далее -станции) предназначены для выполнения непрерывных автоматических измерений массовой концентрации (объемной доли) загрязняющих органических и неорганических веществ в атмосферном воздухе при экологическом мониторинге, а также контроля метеорологических и других параметров.

Описание средства измерений

Принципы действия станций по каналам измерений массовой концентрации (объемной доли) газообразных примесей соответствуют принципам действия газоанализаторов и хроматографов утвержденных типов, входящих в их состав и приведенных в таблице 1.

Таблица 1 - Перечень и принцип действия СИ, входящих в состав станций, по каналам измерений содержания газообразных примесей в воздухе

Определяемый компонент	Наименование СИ¹⁾	Принцип действия	Регистрационный номер
Оз	Газоанализатор AQMS модель AQMS 300	Оптико-абсорбционный (в УФ области спектра)	62515-15
СО	Газоанализатор AQMS модель AQMS 400	Оптико-абсорбционный (в ИК области спектра)	62515-15
SO2	Газоанализатор AQMS модель AQMS 500	Флуоресцентный	62515-15
SO2, H2S	Газоанализатор AQMS модель AQMS 500 исполнение AQMS 550	Флуоресцентный с внешним конвертером	62515-15
H2S	Газоанализатор AQMS модель AQMS 500 исполнение AQMS 550	Флуоресцентный с внешним конвертером	62515-15
NO, NO2, NOx²⁾	Газоанализатор AQMS модель AQMS 600	Хемилю минесцентный	62515-15
NO, NO2, NOx²⁾NH3	Газоанализатор AQMS модель AQMS 600 исполнение AQMS 650	Хемилюминесцентный с внешним конвертером	62515-15
1СН/1\СН/С11\|³¹	Хроматограф газовый Syntech Spectras GC 955 модель 300	Газовая хроматография с пламенно-ионизационным (ПИД) детектированием⁵⁾	41012-09

Определяемый компонент	Наименование СИ¹⁾	Принцип действия	Регистрационный номер
Углеводороды (ароматические, предельные С1-С5 и С6-С10, сераорганиче-ские, хлорорганиче-ские, непредельные С2-С12, спирты, альдегиды, кетоны, оле-фины)⁴⁾	Хроматограф газовый Syntech Spectras GC 955 модель 300, 600, 800	Газовая хроматография с пламенно-ионизационным (ПИД) и/или фотоиониза-ционным (ФИД) детекти-рованием⁵⁾	41012-09
СН2О (формальдегид)	Газоанализатор Gasera ONE Formaldehyde	Оптический на базе фото-акустической технологии с использованием настраиваемых источников лазерного излучения	80026-20
HF (гидрофторид)	Газоанализатор Gasera ONE HF	Оптический на базе фото-акустической технологии с использованием настраиваемых источников лазерного излучения	83287-21
HCl (гидрохлорид)	Газоанализатор Gasera ONE HCl	Оптический на базе фото-акустической технологии с использованием настраиваемых источников лазерного излучения	87055-22
¹⁾ Комплектуется газоанализаторами и хроматографами по выбору Заказчика. ²⁾ NOx определяется в пересчете на NO2 или NO. ³¹1СН/1\СН/СН i - сумма углеводородов в пересчете на метан/сумма углеводородов за вычетом метана. ⁴⁾ Перечень определяемых компонентов - в соответствии с применяемой методикой измерений, аттестованной в соответствии с ГОСТ 8.563-2009. ⁵⁾ Принцип измерений определяется типом применяемой хроматографической колонки (принцип разделения) и используемым типом детектора (принцип детектирования).

Результаты измерений выводятся на управляющий компьютер и могут передаваться в цифровом виде по каналам RS-232, RS-485, радио и/или GSM-модему (в зависимости от требований заказчика) в пункт сбора данных (центр мониторинга).

Станции представляют собой автоматические газоаналитические комплексы, не требующие в процессе эксплуатации постоянного присутствия обслуживающего персонала, смонтированные в утепленном павильоне с автономной системой жизнеобеспечения с обогревателем (обогревателями) и кондиционером, системой пробоотбора, метеокомплексом и системой сбора, обработки и вывода данных, источниками бесперебойного питания.

По заказу станции контроля могут комплектоваться дополнительными средствами измерений (станции автоматические метеорологические и/или другие средства измерений -анализаторы пыли и др.) утвержденных типов, приведенных в таблице 2. Описание, принцип действия и метрологические характеристики указанных СИ приведены в соответствующих описаниях типа (номер в Федеральном информационном фонде по обеспечению единства измерений приведен в графе «Регистрационный номер»).

Павильон станции представляет собой специализированный контейнер, который устанавливается на специально подготовленной площадке, имеющей подвод электропитания, линии связи (телефонной, физической, ЛВС или оптоволоконной) и контур заземления.

Контейнер оборудован средствами пожарной и охранной сигнализации, может быть металлическим или выполненным из сэндвич-панелей (по заказу), с утепленными стенами и потолком. Внешний вид павильона определяется требованиями заказчика.

На крыше павильона располагается система отбора и обогрева пробы - воздухозаборное устройство (пробоотборный зонд), который выступает над крышей на 0,5-0,8 м в виде трубы и закрыт колпаком для защиты от атмосферных осадков. Приемной частью служит обогреваемый коллектор со штуцерами, каждый из штуцеров соединен магистралями из фторопластовых трубок со штуцером «Проба» соответствующего газоанализатора, входящего в состав измерительного комплекса. Для контроля температуры воздуха в газовых магистралях используются устройства подогрева пробоотборного зонда.

Отбор проб и подача анализируемого атмосферного воздуха на газоаналитический комплекс осуществляются при помощи пробоотборного зонда, который обеспечивает возможность одновременного отбора проб по независимым каналам с максимальным объемным расходом воздуха в канале до 20 дм³/мин.

Выход газовых линий газоанализаторов и хроматографов соединен резиновыми трубками через штуцер с отверстием в нижней части одной из стен станции, откуда отработанная газовая проба и газовые смеси отводят за пределы павильона.

Отбор пробы на анализатор пыли осуществляется при помощи отдельной системы про-боотбора, входящей в комплектацию этих изделий.

Станции могут использоваться как автономно, так и в составе системы экологического мониторинга окружающей среды, в том числе в составе автоматизированных систем мониторинга загрязнений атмосферного воздуха (АСКЗА, АСМА и т.п.).

Средства измерений, осуществляющие измерения загрязнений атмосферы расположены в приборной стойке, представляющей собой каркас со стационарными или выдвижными полками.

Система сбора, обработки, визуализации и вывода данных содержит: персональный управляющий компьютер (ПК) с клавиатурой и мышью, монитор, программное обеспечение (ПО) «Пост контроля загазованности и выбросов» («ПКЗВ»). Данные с газоанализаторов, хроматографов, анализаторов пыли, метеокомплекса передаются на вход ПК. Полученные значения массовой концентрации компонентов приводятся в автоматическом режиме к условиям 0°С и 101,3 кПа (760 мм рт.ст.) в соответствии с требованиями РД 52.04.186-89.

Средства метрологического обеспечения включают поверочные газовые смеси в баллонах под давлением - ГСО ПГС, источники микропотоков (ИМ) и генератор газовых смесей (ГГС), предназначенные для корректировки показаний и поверки газоанализаторов, входящих в состав комплекса.

Система жизнеобеспечения (СЖО) располагается внутри павильона и обеспечивает:

- распределение электроэнергии между электроприемниками;
- поддержание температуры воздуха внутри павильона в заданном диапазоне.

В штатном режиме осуществляется измерение температуры внутри павильона и в зависимости от ее величины включается обогреватель или кондиционер.

Электропитание станции осуществляется переменным током напряжением 240 или 400 В с частотой 50 Гц. При резком падении или выключении напряжения внешнего электропитания источник бесперебойного питания (ИБП) обеспечивает модуль электроэнергией.

Предусмотрено нанесение заводского номера методом термогравировки в цифровом формате на специальную табличку (шильд), расположенную на стене павильона с внутренней стороны, рядом с входной дверью (рисунок 3).

Таблица 2 - Перечень дополнительных средств измерений.

Наименование	Регистрационный номер
Анализаторы пыли EDM 180+ A, EDM 180+ B, EDM 180+ C, EDM 180+ CE, EDM 180+ D, EDM 180+ E, EDM 107 GF, EDM 11-E	72231-18
Анализаторы пыли Air XD	78067-20
Анализаторы пыли TEOM серии 1405	54497-13
Станции автоматические метеорологические Vantage Pro2	40331-14
Метеостанции автоматические WXT530	65362-16
Станции погодные автоматические WS-UMB	60696-15
Метеостанции автоматические IMETEOLABS PWS	63630-16
Датчики комплексные параметров атмосферы «IWS»	64131-16
Метеостанции Метео Орекс МПВ 702	90940-23
Метеостанции комплексные Инфометеос-МК	89739-23
Термогигрометры ИВА-6	46434-11
Приборы комбинированные Testo 608-Н1, Testo 608-Н2, Testo 610, Testo 622, Testo 623	53505-13

Общий вид средства измерений представлен на рисунках 1 - 2, место нанесения заводского номера (шильда) - на рисунке 3. Пломбирование и нанесение знака поверки на СИ не предусмотрено.

Приказ Росстандарта №826 от 27.03.2024, https://oei-analitika.ru

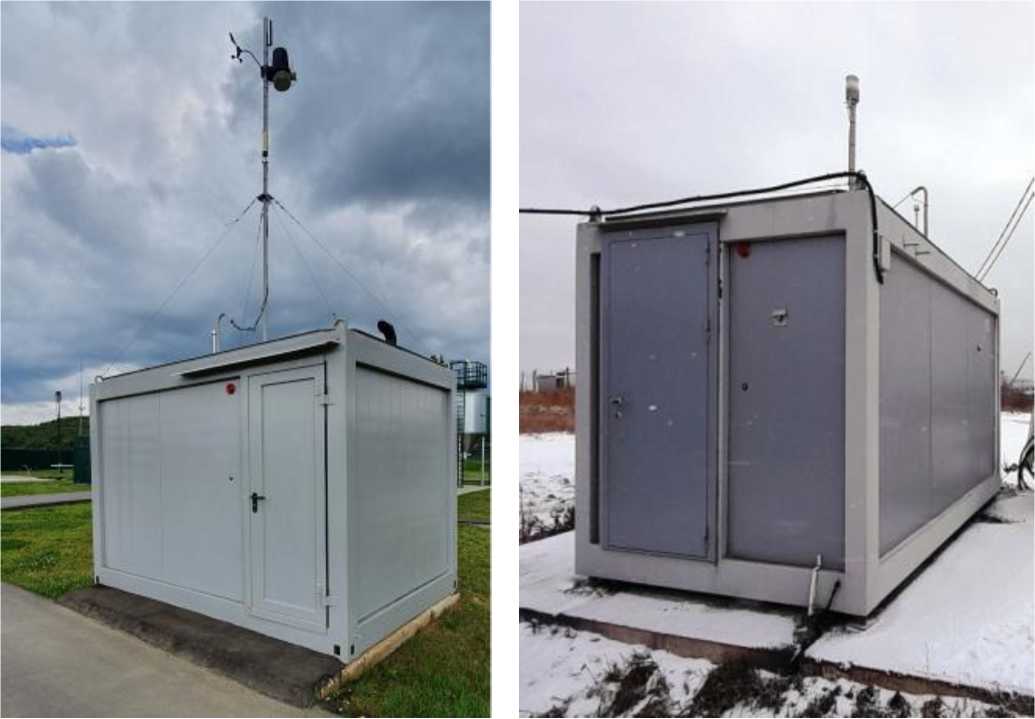

Рисунок 1 - Общий вид станций контроля загрязнения атмосферного воздуха автоматических IMC-Eco (примеры)

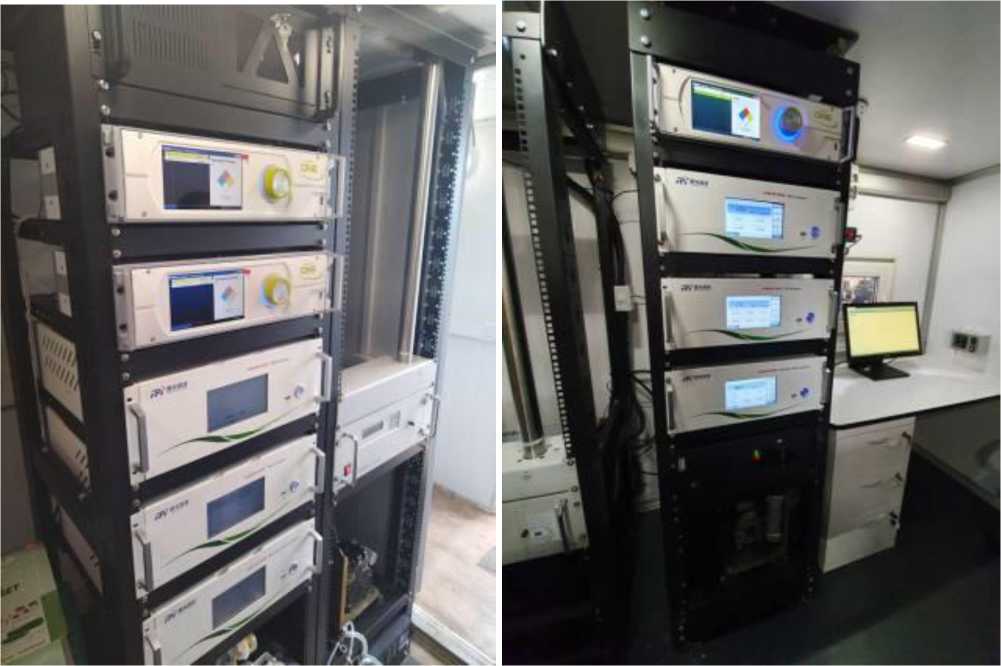

Рисунок 2 - Вид станции изнутри (стойка с приборами)

ООО «Группа Ай-Эм-Си» imc +7 (495) 374-04-01 (многоканальный)

л «о

salesljiiimc-svstems.ru. wwvz.imc svstems.ru

Наименование изделия: Станция контроля загрязнения атмосферного воздуха автоматическая 1МС-Есо Заводской номер: 2022-01

Дата изготовления: 17.11.2022 г.

Место нанесения заводского номера

Место нанесения знака утверждения

типа

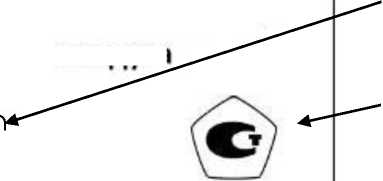

Рисунок 3 - Общий вид шильда (места нанесения заводского номера и знака утверждения типа)

Программное обеспечение

Программное обеспечение «Пост контроля загазованности и выбросов» (ПО «ПКЗВ») предназначено для регистрации измерительных данных атмосферного воздуха и сопутствующих метеорологических параметров, полученных в результате автоматических измерений и/или ручного ввода, централизованного накопления, хранения и представления измерительной информации, предоставления доступа к данным измерений и формирования входных документов, передачи зарегистрированных результатов в центр мониторинга и приема из центра мониторинга команд управления. Программное обеспечение соответствует требованиям ГОСТ Р 8.6542015, ГОСТ Р 8.883-2015.

Защита ПО «ПКЗВ» от преднамеренных и непреднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.

ПО не влияет на метрологические характеристики средства измерений.

Таблица 3 - Идентификационные данные программного обеспечения.

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	«Пост контроля загазованности и выбросов» (ПО «ПКЗВ»)
Номер версии (идентификационный номер) ПО	не ниже v 2.5
Цифровой идентификатор ПО¹⁾ (для файла peljar)	78abcf47bcc 10a45dc44d 12f4131092d
Алгоритм вычисления идентификатора ПО	MD5
¹⁾ Только для версии 2.5

Метрологические и технические характеристики

Метрологические и технические характеристики приведены в таблицах 4 - 6.

Таблица 4 - Метрологические характеристики газоанализаторов по каналам измерений содержания газообразных компонентов

Компонент, наименование СИ	Наименование характеристики	Значение
Оз, газоанализаторы AQMS 300	Диапазоны измерений массовой концентрации¹⁾, мг/м³(объемной доли, млн^-1)	от 0 до 0,03 включ. (от 0 до 0,015 включ.) св. 0,03 до 2,0 (св. 0,015 до 1,0)
	Пределы допускаемой основной погрешности, %: - приведенной²⁾ в поддиапазоне от 0 до 0,03 мг/м³включ. (от 0 до 0,015 млн^-1 включ.) - относительной в поддиапазоне св. 0,03 до 2,0 мг/м³(св. 0,015 до 1,0 млн^-1)	±15 ±15
	Предел допускаемой вариации, в долях от пределов допускаемой основной погрешности	0,5
	Номинальная цена единицы наименьшего разряда, млрд^-1 (ppb)	0,1
	Пределы допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности	0,5
	Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от +20°С в пределах рабочих условий эксплуатации на каждые 10°С, в долях от пределов допускаемой основной погрешности	0,5
	Пределы дополнительной погрешности от влияния содержания неизмеряемых компонентов в анализируемой газовой смеси, в долях от пределов допускаемой основной погрешности	1,5

Компонент, наименование СИ	Наименование характеристики	Значение
СО, газоанализаторы AQMS 400	Диапазоны измерений массовой концентрации¹⁾, мг/м³(объемной доли, млн^-1)	от 0 до 2,5 включ. (от 0 до 2,0 включ.) св. 2,5 до 60 (св. 2,0 до 50)
	Пределы допускаемой основной погрешности, %: - приведенной²⁾ в поддиапазоне от 0 до 2,5 мг/м³включ. (от 0 до 2,0 млн^-1 включ.) - относительной в поддиапазоне св. 2,5 до 60 мг/м³ (св. 2,0 до 50 млн^-1)	±25 ±25
	Предел допускаемой вариации, в долях от пределов допускаемой основной погрешности	0,5
	Номинальная цена единицы наименьшего разряда, млн^-1 (ppm)	0,01
	Пределы допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности	0,5
	Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от +20°С в пределах рабочих условий эксплуатации на каждые 10 С, в долях от пределов допускаемой основной погрешности	0,5
	Пределы дополнительной погрешности от влияния содержания неизмеряемых компонентов в анализируемой газовой смеси, в долях от пределов допускаемой основной погрешности	1,5
SO2, газоанализаторы AQMS 500	Диапазоны измерений массовой концентрации¹⁾, мг/м³(объемной доли, млн^-1)	от 0 до 0,05 включ (от 0 до 0,020 включ.) св. 0,05 до 10 (св. 0,020 до 4,0)
	Пределы допускаемой основной погрешности, %: - приведенной²⁾ в поддиапазоне от 0 до 0,05 мг/м³включ. (от 0 до 0,020 млн^-1 включ.) - относительной в поддиапазоне св. 0,05 до 10 мг/м³(св. 0,020 до 4,0 млн^-1)	±15 ±15
	Предел допускаемой вариации, в долях от пределов допускаемой основной погрешности	0,5
	Номинальная цена единицы наименьшего разряда, млрд^-1 (ppb)	0,1
	Пределы допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности	0,5
	Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от +20°С в пределах рабочих условий эксплуатации на каждые 10°С, в долях от пределов допускаемой основной погрешности	0,5

Компонент, наименование СИ	Наименование характеристики	Значение
	Пределы дополнительной погрешности от влияния содержания неизмеряемых компонентов в анализируемой газовой смеси, в долях от пределов допускаемой основной погрешности	1,5
SO2,	Диапазоны измерений массовой концентрации¹⁾, мг/м³	от 0 до 0,06 включ.
газоанализаторы	(объемной доли, млн^-1)	(от 0 до 0,020
AQMS 500 ис-		включ.)
полнение AQMS		св. 0,06 до 5,72 (св.
550		0,020 до 2,0)
	Пределы допускаемой основной погрешности, %: - приведенной²⁾ в поддиапазоне от 0 до 0,06 мг/м³включ. (от 0 до 0,020 млн^-1 включ.)	±15
	- относительной в поддиапазоне св. 0,06 до 5,72 мг/м³(св. 0,020 до 2,0 млн^-1)	±15
	Предел допускаемой вариации, в долях от пределов допускаемой основной погрешности	0,5
	Номинальная цена единицы наименьшего разряда, млрд^-1 (ppb)	0,1
	Пределы допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности	0,5
	Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от +20°С в пределах рабочих условий эксплуатации на каждые 10°С, в долях от пределов допускаемой основной погрешности	0,5
	Пределы дополнительной погрешности от влияния содержания неизмеряемых компонентов в анализируемой газовой смеси, в долях от пределов допускаемой основной погрешности	1,5
H2S,	Диапазоны измерений массовой концентрации¹⁾, мг/м³	от 0 до 0,008 включ.
газоанализаторы	(объемной доли, млн^-1)	(от 0 до 0,005
AQMS 500 ис-		включ.)
полнение AQMS		св. 0,008 до 3,04 (св.
550		0,005 до 2,0)
	Пределы допускаемой основной погрешности, %: - приведенной²⁾ в поддиапазоне от 0 до 0,008 мг/м³включ. (от 0 до 0,005 млн^-1 включ.)	±15
	- относительной в поддиапазоне св. 0,008 до 3,04 мг/м³(св. 0,005 до 2,0 млн^-1)	±15
	Предел допускаемой вариации, в долях от пределов допускаемой основной погрешности	0,5
	Номинальная цена единицы наименьшего разряда, млрд^-1 (ppb)	0,1
	Пределы допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности	0,5

Компонент, наименование СИ	Наименование характеристики	Значение
	Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от +20°С в пределах рабочих условий эксплуатации на каждые 10°С, в долях от пределов допускаемой основной погрешности	0,5
	Пределы дополнительной погрешности от влияния содержания неизмеряемых компонентов в анализируемой газовой смеси, в долях от пределов допускаемой основной погрешности	1,5
NO, газоанализаторы AQMS 600	Диапазоны измерений массовой концентрации¹⁾, мг/м³ (объемной доли, млн^-1)	от 0 до 0,07 включ. (от 0 до 0,05 включ.) св. 0,07 до 3,0 (св. 0,05 до 2,0).
	Пределы допускаемой основной погрешности, %: - приведенной²⁾ в поддиапазоне от 0 до 0,07 мг/м³включ. (от 0 до 0,05 млн^-1 включ.) - относительной в поддиапазоне св. 0,07 до 3,0 мг/м³(св. 0,05 до 2,0 млн^-1)	±15 ±15
	Предел допускаемой вариации, в долях от пределов допускаемой основной погрешности	0,5
	Номинальная цена единицы наименьшего разряда, млрд^-1 (ppb)	0,1
	Пределы допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности	0,5
	Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от +20°С в пределах рабочих условий эксплуатации на каждые 10 С, в долях от пределов допускаемой основной погрешности	0,5
	Пределы дополнительной погрешности от влияния содержания неизмеряемых компонентов в анализируемой газовой смеси, в долях от пределов допускаемой основной погрешности	1,5
NO2, газоанализаторы AQMS 600	Диапазоны измерений массовой концентрации¹⁾, мг/м³(объемной доли, млн^-1)	от 0 до 0,10 включ. (от 0 до 0,05 включ.) св. 0,10 до 4,0 (св. 0,05 до 2,0)
	Пределы допускаемой основной погрешности, %: - приведенной²⁾ в поддиапазоне от 0 до 0,10 мг/м³включ. (от 0 до 0,05 млн^-1 включ.) - относительной в поддиапазоне св. 0,10 до 4,0 мг/м³(св. 0,05 до 2,0 млн^-1)	±25 ±25
	Предел допускаемой вариации, в долях от пределов допускаемой основной погрешности	0,5
	Номинальная цена единицы наименьшего разряда, млрд^-1 (ppb)	0,1

Компонент, наименование СИ	Наименование характеристики	Значение
	Пределы допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности	0,5
	Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от +20°С в пределах рабочих условий эксплуатации на каждые 10°С, в долях от пределов допускаемой основной погрешности	0,5
	Пределы дополнительной погрешности от влияния содержания неизмеряемых компонентов в анализируемой газовой смеси, в долях от пределов допускаемой основной погрешности	1,5
NO, газоанализаторы AQMS 600 исполнение AQMS 650	Диапазоны измерений массовой концентрации¹⁾, мг/м³(объемной доли, млн^-1)	от 0 до 0,07 включ. (от 0 до 0,05 включ.) св. 0,07 до 2,5 (св. 0,05 до 2,0)
	Пределы допускаемой основной погрешности, %: - приведенной²⁾ в поддиапазоне от 0 до 0,07 мг/м³включ. (от 0 до 0,05 млн^-1 включ.) - относительной в поддиапазоне св. 0,07 до 2,5 мг/м³(св. 0,05 до 2,0 млн^-1)	±15 ±15
	Предел допускаемой вариации, в долях от пределов допускаемой основной погрешности	0,5
	Номинальная цена единицы наименьшего разряда, млрд^-1 (ppb)	0,1
	Пределы допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности	0,5
	Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от +20°С в пределах рабочих условий эксплуатации на каждые 10°С, в долях от пределов допускаемой основной погрешности	0,5
	Пределы дополнительной погрешности от влияния содержания неизмеряемых компонентов в анализируемой газовой смеси, в долях от пределов допускаемой основной погрешности	1,5
NO2, газоанализаторы AQMS 600 исполнение AQMS 650	Диапазоны измерений массовой концентрации¹⁾, мг/м³(объемной доли, млн^-1)	от 0 до 0,10 включ. (от 0 до 0,05) включ. св. 0,10 до 4,1 (св. 0,05 до 2,0).
	Пределы допускаемой основной погрешности, %: - приведенной²⁾ в поддиапазоне от 0 до 0,10 мг/м³включ. (от 0 до 0,05 млн^-1 включ.) - относительной в поддиапазоне св. 0,10 до 4,1 мг/м³(св. 0,05 до 2,0 млн^-1)	±15 ±15

Компонент, наименование СИ	Наименование характеристики	Значение
	Пределы допускаемой вариации, в долях от предела допускаемой основной погрешности	0,5
	Номинальная цена единицы наименьшего разряда, млрд^-1 (ppb)	0,1
	Пределы допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности	0,5
	Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от +20°С в пределах рабочих условий эксплуатации на каждые 10°С, в долях от пределов допускаемой основной погрешности	0,5
	Пределы дополнительной погрешности от влияния содержания неизмеряемых компонентов в анализируемой газовой смеси, в долях от пределов допускаемой основной погрешности	1,5
NH3, газоанализаторы AQMS 600 исполнение AQMS 650	Диапазоны измерений массовой концентрации¹⁾, мг/м³(объемной доли, млн^-1)	от 0 до 0,04 включ. (от 0 до 0,05 включ.) св. 0,04 до 1,54 (св. 0,05 до 2,0)
	Пределы допускаемой основной погрешности, %: - приведенной²⁾ в поддиапазоне от 0 до 0,04 мг/м³включ. (от 0 до 0,05 млн^-1 включ.) - относительной в поддиапазоне св. 0,04 до 1,54 мг/м³(св. 0,05 до 2,0 млн^-1)	±15 ±15
	Предел допускаемой вариации, в долях от пределов допускаемой основной погрешности	0,5
	Номинальная цена единицы наименьшего разряда, млрд^-1 (ppb)	0,1
	Пределы допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности	0,5
	Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от +20°С в пределах рабочих условий эксплуатации на каждые 10°С, в долях от пределов допускаемой основной погрешности	0,5
	Пределы дополнительной погрешности от влияния содержания неизмеряемых компонентов в анализируемой газовой смеси, в долях от пределов допускаемой основной погрешности	1,5
Газоанализаторы AQMS (для всех определяемых компонентов)	Нормальные условия измерений: - температура окружающей среды, ^оС - относительная влажность, %, не более - атмосферное давление, кПа	от +15 до +25 95 от 84 до 106,7

Компонент, наименование СИ	Наименование характеристики	Значение
СН2О, газоанализаторы Gasera ONE Formaldehyde	Диапазоны измерений объемной доли, млн^-1 (массовой концентрации¹⁾, мг/м³)	от 0 до 0,037 включ. (от 0 до 0,05 включ.) св. 0,037 до 3,0 (св. 0,05 до 3,75)
	Пределы допускаемой основной погрешности, %: - приведенной²⁾ в поддиапазоне от 0 до 0,037 млн^-1включ. (от 0 до 0,05 мг/м³ включ.) - относительной в поддиапазоне св. 0,037 до 3,0 млн^-1(св. 0,05 до 3,75 мг/м³)	±20 ±20
	Предел допускаемой вариации, в долях от пределов допускаемой основной погрешности	0,5
	Пределы допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности	0,5
	Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от +20°С в пределах рабочих условий эксплуатации на каждые 10°С, в долях от пределов допускаемой основной погрешности	0,18
	Пределы допускаемой дополнительной погрешности от влияния содержания неизмеряемых компонентов и от взаимного влияния друг на друга определяемых компонентов в анализируемой газовой смеси, в долях от пределов допускаемой основной погрешности	0,2
	Нормальные условия измерений: - температура окружающей среды, °С - содержание неизмеряемых компонентов, в долях от ПДК, не более	от +15 до +25 0,5
HF, газоанализаторы Gasera ONE HF	Диапазоны измерений массовой концентрации¹⁾, мг/м³(объемной доли, млн^-1)	от 0 до 0,020 включ. (от 0 до 0,025 включ.) св. 0,020 до 0,20 (св. 0,025 до 0,25)
HF, газоанализаторы Gasera ONE HF	Пределы допускаемой основной погрешности, %: - приведенной²⁾ в поддиапазоне от 0 до 0,020 мг/м³включ. (от 0 до 0,025 млн^-1 включ.) - относительной в поддиапазоне св. 0,020 до 0,20 мг/м³(св. 0,025 до 0,25 млн^-1)	±20 ±20
	Пределы допускаемой погрешности газоанализаторов в рабочих условиях эксплуатации при контроле ПДК в атмосферном воздухе: - приведенной²⁾ в поддиапазоне от 0 до 0,025 млн^-1включ. - относительной в поддиапазоне св. 0,025 до 0,25 млн^-1	±25 ±25
	Предел допускаемой вариации, в долях от пределов допускаемой основной погрешности	0,5

Компонент, наименование СИ	Наименование характеристики	Значение
	Пределы допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности	0,5
	Пределы допускаемой дополнительной погрешности от влияния изменения температуры окружающей среды в пределах рабочих условий эксплуатации относительно условий определения основной погрешности, в долях от пределов допускаемой основной погрешности	0,4
	Пределы дополнительной погрешности от влияния содержания неизмеряемых компонентов в анализируемой газовой смеси, в долях от пределов допускаемой основной погрешности	0,2
	Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа	от +15 до +25 80 от 84 до 106,7
HF, газоанализаторы Gasera ONE HCl	Диапазоны измерений массовой концентрации¹⁾, мг/м³(объемной доли, млн^-1)	от 0 до 0,20 включ. (от 0 до 0,12 включ.) св. 0,20 до 2,0 (св. 0,12 до 1,23)
	Пределы допускаемой основной погрешности, %: - приведенной²⁾ в поддиапазоне от 0 до 0,20 мг/м³включ. (от 0 до 0,12 млн^-1 включ.) - относительной в поддиапазоне св. 0,20 до 2,0 мг/м³(св. 0,12 до 1,23 млн^-1)	±20 ±20
	Пределы допускаемой относительной погрешности газоанализаторов в рабочих условиях эксплуатации при контроле ПДК в атмосферном воздухе в диапазоне измерений массовой концентрации св. 0,20 до 2,0 мг/м³(объемной доли св. 0,12 до 1,23 млн^-1 )	±25
	Предел допускаемой вариации, в долях от пределов допускаемой основной погрешности	0,5
	Пределы допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности	0,5
	Пределы допускаемой дополнительной погрешности от влияния изменения температуры окружающей среды в пределах рабочих условий эксплуатации относительно условий определения основной погрешности, в долях от пределов допускаемой основной погрешности	0,4
	Пределы допускаемой дополнительной погрешности от влияния изменения относительной влажности окружающей среды в пределах рабочих условий эксплуатации относительно условий определения основной погрешности, в долях от пределов допускаемой основной погрешности	0,2

Компонент, наименование СИ	Наименование характеристики	Значение
	Пределы дополнительной погрешности от влияния содержания неизмеряемых компонентов в анализируемой газовой смеси, в долях от пределов допускаемой основной погрешности	0,2
	Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление	от +15 до +25 от 10 до 80 от 98 до 104,6 кПа
¹⁾ Пересчет единиц объемной доли в единицы массовой концентрации для условий 0°С и 101,3 кПа ²⁾ Нормирующее значение - верхний предел диапазона (поддиапазона) измерений, в котором нормирована приведенная погрешность

Таблица 5 - Метрологические характеристики хроматографов по каналам измерений содержания углеводородов

Наименование СИ (определяемые компоненты)	Наименование характеристики	Значение
Хроматограф газовый Syntech Spectras GC 955 модель. 300, 600 или 800 (ECH/ENCH/CH4, углеводороды (ароматические, пре дельные С1-С5 и Сб-С10, сераорганиче- ские, хлорорганиче-ские, непредельные С2-С12, спирты, альдегиды, кетоны, олефины)¹⁾	Уровень флуктуационных шумов нулевого сигнала, УЕ: с детектором ПИД с детектором ФИД	400 200
	Предел детектирования, г/с, не менее: с детектором ПИД (по пропану) с детектором ФИД (модели 300 и 800 - по этилену, модель 600 - по бензолу)	340"¹² 1-10^-11
	Относительное среднее квадратическое отклонение выходного сигнала (площади и времени удерживания пиков), %, не более	3
	Относительное изменение выходного сигнала (площади и времени удерживания пиков) за 8 часов непрерывной работы, %, не более	6
¹⁾ Измерения содержания определяемых компонентов проводят по утвержденным методикам измерений, аттестованным в соответствии с Приказом Минпромторга России N 4091 от 15.12.2015 г., ГОСТ 8.563-2009. Перечень определяемых компонентов и метрологические характеристики измерений приведены в документах на указанные методики.

Метрологические и технические характеристики дополнительных средств измерений приведены в их описаниях типа (таблица 2).

Таблица 6 - Основные технические характеристики

Наименование характеристики	Значение
Параметры электрического питания: - напряжение переменного тока, В	240±20 или
	400±20
- частота переменного тока	50±1
Потребляемая мощность, Вт, не более	10000

Наименование характеристики	Значение
Габаритные размеры, мм, не более: - длина	4600
- ширина	2500
- высота (без мачты)	2600
Масса, кг, не более	2000
Рабочие условия эксплуатации: - температура окружающего воздуха¹⁾, °С	от -50 до +50
- относительная влажность окружающего воздуха при температуре +25°С, %	от 30 до 100
- атмосферное давление, кПа	от 84,0 до 106,7
- скорость ветра (включая воздействие дождя и снега), м/с, не более	20
Условия эксплуатации внутри станции: - температура ²⁾, °С	от +15 до +25
- относительная влажность окружающего воздуха (без конденсации влаги), %, не более	80
- атмосферное давление, кПа	от 84,0 до 106,7
Параметры анализируемого воздуха на входе пробоотборного зонда: - температура, °С	от -50 до +60
- относительная влажность воздуха (без конденсации влаги), %, не более	95
- атмосферное давление, кПа	от 84,0 до 106,7
Срок службы, лет, не менее	10
Средняя наработка до отказа, ч	12000
¹⁾ При эксплуатации станции без отключения питания. При включении оборудования темпера-
тура внутри станции должна быть от +5 °С до +40 °С. ²⁾ Температура внутри помещения во время работы контролируется и	поддерживается
оператором с помощью кондиционера и обогревателей. Температура внутри помещения при
хранении от -15 °С до +5 °С

Знак утверждения типа

наносится на табличку, установленную внутри помещения станции, методом термогравировки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 7 - Комплектность

Наименование	Обозначение	Количество
Павильон	-	1 шт.
1. Средства измерений
Газоанализатор AQMS модель AQMS 300	-	по заказу
Газоанализатор AQMS модель AQMS 400	-	по заказу
Газоанализатор AQMS модель AQMS 500	-	по заказу
Газоанализатор AQMS модель AQMS 500 исп. 550	-	по заказу
Газоанализатор AQMS модель AQMS 600	-	по заказу
Газоанализатор AQMS модель AQMS 600 исп. 650	-	по заказу
Хроматограф газовый Syntech Spectras GC 955 модель 300, 600 или 800	-	по заказу
Газоанализатор Gasera ONE Formaldehyde	-	по заказу
Газоанализатор Gasera ONE HF	-	по заказу
Газоанализатор Gasera ONE НС1	-	по заказу
2. Дополнительные средства измерений
Анализатор пыли TEOM серии 1405	-	по заказу

Наименование	Обозначение	Количество
Анализатор пыли EDM 180+ A, EDM 180+ B, EDM 180+ C, EDM 180+ CE, EDM 180+ D, EDM 180+ E, EDM 107 GF, EDM 11-E		по заказу
Анализатор пыли Air XD	-	по заказу

Наименование	Обозначение	Количество
Станция автоматическая метеорологическая Vantage Pro2	—	по заказу
Метеостанция автоматическая WXT530	-	по заказу
Станция погодная автоматическая WS-UMB	-	по заказу
Метеостанция автоматическая IMETEOLABS PWS	-	по заказу
Датчик комплексный параметров атмосферы «IWS»	-	по заказу
Метеостанция Метео Орекс МПВ 702	-	по заказу
Метеостанция комплексная Инфометеос-МК	-	по заказу
Термогигрометр ИВА-6	-	по заказу
Прибор комбинированный Testo 608-Н1, Testo 608- Н2, Testo 610, Testo 622 или Testo 623	-	по заказу
3. Пробоотборные устройства	-	по заказу
4. Средства метрологического обеспечения^	-	по заказу
5. Система сбора, обработки и вывода данных	-	1 компл.
6. Система жизнеобеспечения:
Принудительная общеобменная вентиляция	-	1 компл.
Кондиционер	-	1 компл.
Электрообогреватель	-	1 компл.
Пожарная сигнализация	-	1 компл.
Система пожаротушения (по требованию)	-	1 компл.
Охранная сигнализация (по требованию)	-	1 компл.
7. Документация:
Паспорт и руководство по эксплуатации	1МС.300001.РЭ.ПС	1 экз.
Методика поверки	-	1 экз.
^Комплект средств метрологического обеспечения ( газовых смесей, и др.) формируется по заявке потреби	ГСО состава газовых смесей, генераторы теля.

Сведения о методиках (методах) измерений

ФР.1.31.2016.22702. Методика измерений массовых концентраций органических соединений в атмосферном воздухе методом газовой хроматографии. С.16.001.МИ. Свидетельство № 008/01.00124-2012/2015 от 25.05.2015.

ФР.1.31.2019.35112. Методика измерений массовых концентраций метана, этана, пропана, бутана, пентана, суммы предельных углеводородов С1-С5 и суммы предельных углеводородов С6-С10 в атмосферном воздухе и воздухе рабочей зоны методом газовой хроматографии. Свидетельство № 205-14/RA.RU.311787/2019 от 16.07.2019.

ФР.1.31.2019.35113. Методика измерений массовой концентрации органических соединений в атмосферном воздухе методом газовой хроматографии. Свидетельство № 205-30/RA.RU.311787/2018 от 18.12.2018.

Нормативные и технические документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;

ГОСТ Р 50760-95 Анализаторы газов и аэрозолей для контроля атмосферного воздуха;

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;

ТУ 28.99.99-001-66867887-2022 Станции контроля загрязнения атмосферного воздуха автоматические IMC-Eco. Технические условия.

Правообладатель

Общество с ограниченной ответственностью «Группа Ай-Эм-Си»

(ООО «Группа Ай-Эм-Си»)

ИНН 7714953587

Юридический адрес: 117638, г. Москва, ул. Криворожская, д. 23, к. 3, эт. 1, ком. 10-15 Телефон: +7 (495) 374-04-01

Е-mail: sales@imc-systems.ru

Изготовитель

Общество с ограниченной ответственностью «Группа Ай-Эм-Си»

(ООО «Группа Ай-Эм-Си»)

ИНН 7714953587

Юридический адрес: 117638, г. Москва, ул. Криворожская, д. 23, к. 3, эт. 1, ком. 10-15 Адрес места осуществления деятельности: 117638, г. Москва, ул. Криворожская, д. 23, к. 3

Телефон: +7 (495) 374-04-01

Е-mail: sales@imc-systems.ru

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)

Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон: +7 (495)437-55-77, факс: +7 (495)437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

Лист № 1

Всего листов 4

Регистрационный № 91723-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуар вертикальный стальной цилиндрический РВС-400

Назначение средства измерений

Резервуар вертикальный стальной цилиндрический РВС-400 (далее - резервуар) предназначен для измерений объема, а также приема, хранения и отпуска нефтепродуктов.

Описание средства измерений

Резервуар представляет собой стальной сосуд в виде стоящего цилиндра с днищем и кровлей, вертикальная стенка резервуара закрыта слоем теплоизоляции.

Принцип действия резервуара основан на заполнении его нефтью или нефтепродуктом до произвольного уровня, соответствующих определенным объемам (вместимостям), приведенных в градуировочной таблице резервуара.

Заполнение и опорожнение резервуара осуществляется через приемо-раздаточные патрубки, расположенные в нижней части резервуара.

Резервуар не имеет в конструкции частей влияния на которые могут быть изменены результаты измерений.

Знак утверждения типа наносится типографским способом на титульный лист паспорта, заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится типографским способом в паспорт резервуара и методом аэрографии на вертикальную стенку резервуара.

К резервуару данного типа относится резервуар вертикальный стальной цилиндрический с заводским номером 6-1, расположенный по адресу АО «ННК», Самарская область, г. Новокуйбышевск, Юго-западная часть промышленной зоны. Территория 17 цеха, отделения 1701.

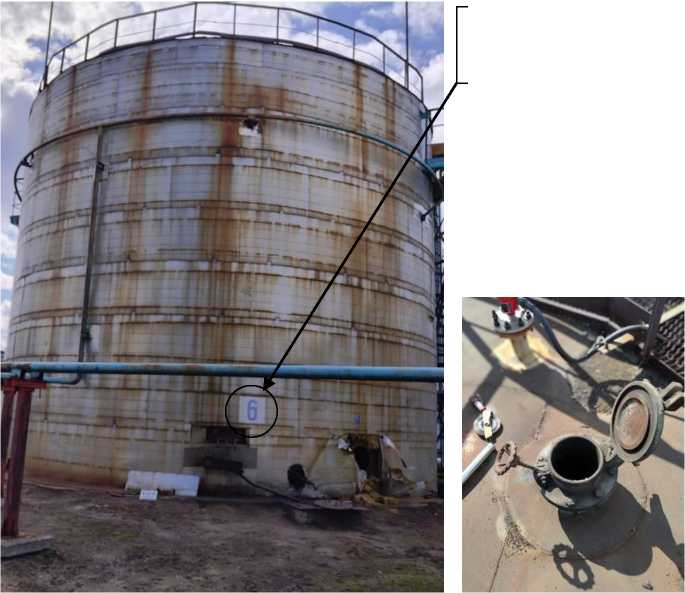

Общий вид резервуара с указанием места нанесения заводского номера приведен на рисунке 1.

Нанесение знака поверки на резервуар не предусмотрено.

Заводской номер

Рисунок 1 - Общий вид резервуара вертикального стального цилиндрического РВС-400 заводской номер 6-1 с указанием места нанесения заводского номера

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м³	400
Пределы допускаемой относительной погрешности определения вместимости резервуара (геометрический метод), %	±0,2

Таблица 2 - Технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающего воздуха, ^oC
- атмосферное давление, кПа

от -55 до +40 от 84,0 до 106,7

Средний срок службы, лет, не менее

Знак утверждения типа

наносится на титульный лист паспорта типографским способом

Комплектность средства измерений

Таблица 3

Наименование	Обозначение	Количество
Резервуар вертикальный стальной цилиндрический	РВС-400	1 шт.
Паспорт	-	1 экз.
Градуировочная таблица	-	1 экз.

Сведения о методиках (методах) измерений приведены в пункте 2 паспорта на резервуар

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Акционерное общество «Новокуйбышевская нефтехимическая компания» (АО «ННК»)

ИНН 6330017980

Юридический адрес: 446200, Самарская обл., г. Новокуйбышевск

Телефон: +7 (84635) 3-48-00

E-mail: nnk@nnk.rosneft.ru

Изготовитель

Акционерное общество «Новокуйбышевская нефтехимическая компания» (АО «ННК»)

ИНН 6330017980

Адрес: 446200, Самарская обл., г. Новокуйбышевск

Телефон: +7 (84635) 3-48-00

E-mail: nnk@nnk.rosneft.ru

Испытательный центр

Общество с ограниченной ответственностью «Уралтехнология» (ООО «Уралтехнология»)

Адрес: 426056, Удмуртская Республика, г. Ижевск, пл. 50-летия Октября, д. 6а, оф. 6 Телефон/ факс: +7(3412) 310-200

Web-сайт: www.ut18.ru

E-mail: eco-ural@yandex.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314311.

Лист № 1 Регистрационный № 91724-24 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары вертикальные стальные цилиндрические РВС-100

Назначение средства измерений

Резервуары вертикальные стальные цилиндрические РВС-100 (далее - резервуары) предназначены для измерений объема, а также приема, хранения и отпуска нефтепродуктов.

Описание средства измерений

Резервуары представляют собой стальной сосуд в виде стоящего цилиндра с днищем и кровлей, вертикальная стенка резервуара закрыта слоем теплоизоляции.

Принцип действия резервуаров основан на заполнении его нефтью или нефтепродуктом до произвольного уровня, соответствующих определенным объемам (вместимостям), приведенных в градуировочной таблице резервуара.

Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки, расположенные в нижней части резервуаров.

Резервуары не имеют в конструкции частей влияния на которые могут быть изменены результаты измерений.

Знак утверждения типа наносится типографским способом на титульный лист паспорта, заводские номера в виде цифрового обозначения, состоящего из арабских цифр, наносятся типографским способом в паспорт резервуаров и методом аэрографии на вертикальную стенку резервуаров.

К резервуарам данного типа относятся резервуары вертикальные стальные цилиндрические с заводскими номерами 1-1, 1-2, расположенные по адресу АО «ННК», Самарская область, г. Новокуйбышевск, Юго-западная часть промышленной зоны. Территория 17 цеха, отделения 1701.

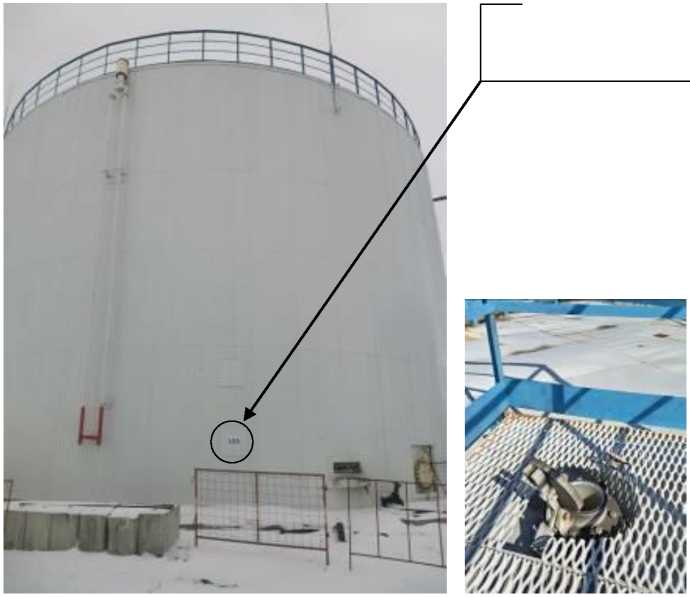

Общий вид резервуаров с указанием мест нанесения заводского номера приведены на рисунках 1, 2.

Нанесение знака поверки на резервуары не предусмотрено.

Заводской номер

Рисунок 1 - Общий вид резервуара вертикального стального цилиндрического РВС-100 заводской номер 1-1 с указанием места нанесения заводского номера

Заводской номер

Рисунок 2 - Общий вид резервуара вертикального стального цилиндрического РВС-100 заводской номер 1-2 с указанием места нанесения заводского номера

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м³	100
Пределы допускаемой относительной погрешности определения вместимости резервуара (геометрический метод), %	±0,2

Таблица 2 - Технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающего воздуха, ^oC
- атмосферное давление, кПа

от -55 до +40 от 84,0 до 106,7

Средний срок службы, лет, не менее

Знак утверждения типа

наносится на титульный лист паспорта типографским способом

Комплектность средства измерений

Таблица 3

Наименование	Обозначение	Количество
Резервуар вертикальный стальной цилиндрический	РВС-100	1 шт.
Паспорт	-	1 экз.
Градуировочная таблица	-	1 экз.

Сведения о методиках (методах) измерений приведены в пункте 2 паспорта на резервуар.

Нормативные документы, устанавливающие требования к средству измерений

Правообладатель

Акционерное общество «Новокуйбышевская нефтехимическая компания» (АО «ННК») ИНН 6330017980

Юридический адрес: 446200, Самарская обл., г. Новокуйбышевск Телефон: +7 (84635) 3-48-00

E-mail: nnk@nnk.rosneft.ru

Изготовитель

Акционерное общество «Новокуйбышевская нефтехимическая компания» (АО «ННК») ИНН 6330017980

Адрес: 446200, Самарская обл., г. Новокуйбышевск

Телефон: +7 (84635) 3-48-00

E-mail: nnk@nnk.rosneft.ru

Испытательный центр

Общество с ограниченной ответственностью «Уралтехнология» (ООО «Уралтехнология»)

Адрес: 426056, Удмуртская Республика, г. Ижевск, пл. 50-летия Октября, д. 6а, оф. 6 Телефон/ факс: +7(3412) 310-200

Web-сайт: www.ut18.ru

E-mail: eco-ural@yandex.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314311.

Лист № 1 Регистрационный № 91725-24 Всего листов 3

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуар горизонтальный стальной цилиндрический РГС-50

Назначение средства измерений

Резервуар горизонтальный стальной цилиндрический РГС-50 (далее - резервуар) предназначен для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.

Описание средства измерений

Принцип действия резервуара основан на заполнении их нефтью нефтепродуктом до произвольных уровней, соответствующих определенным объемам (вместимостям), приведенных в градуировочной таблице резервуара.

Резервуар стальной горизонтальный цилиндрический РГС-50 представляет собой горизонтально установленный стальной односекционный сосуд цилиндрической формы для надземной установки, заводской номер 17-2, установленный по адресу: АО «ННК», Самарская область, г. Новокуйбышевск, Юго-западная часть промышленной зоны. Территория 17 цеха, отделения 1701.

Заполнение и выдача продукта осуществляется через приемно-раздаточные устройства.

Знак утверждения типа наносится типографским способом на титульный лист паспорта, заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносятся типографским способом в паспорт резервуара и методом аэрографии на резервуар. Общий вид резервуара с указанием места нанесения заводского номера представлен на рисунке 1.

Нанесение знака поверки на средство измерений не предусмотрено.

номер

■* г- ■

Заводской

- -4 '“^ ^й1|ЙВ1да£Е? >Aj--ЧП' '* _jc ’ -

Рисунок 1 - Общий вид резервуара горизонтального стального цилиндрического РГС-50, заводской номер 17-2 с указанием места нанесения заводского номера

Пломбирование резервуара не предусмотрено.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м³	50
Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), %	±0,25

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Условия эксплуатации:
Температура окружающего воздуха, ^оС	от -47 до +35
Атмосферное давление, кПа	от 84,0 до 106,7
Средний срок службы, лет, не менее	25

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность средства измерений.

Таблица 3- Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар горизонтальный стальной цилиндрический	РГС-50	1 шт.
Паспорт	-	1 экз.
Градуировочная таблица	-	1 экз.

Сведения о методиках (методах) измерений приведены в пункте 2 паспорта на резервуар.

Нормативные документы, устанавливающие требования к средству измерений

Правообладатель

Акционерное общество «Новокуйбышевская нефтехимическая компания» (АО «ННК») ИНН 6330017980

Юридический адрес: 446200, Самарская обл., г. Новокуйбышевск Телефон: +7 (84635) 3-48-00

E-mail: nnk@nnk.rosneft.ru

Изготовитель

Акционерное общество «Новокуйбышевская нефтехимическая компания» (АО «ННК») ИНН 6330017980

Адрес: 446200, Самарская обл., г. Новокуйбышевск

Телефон: +7 (84635) 3-48-00

E-mail: nnk@nnk.rosneft.ru

Испытательный центр

Общество с ограниченной ответственностью «Уралтехнология» (ООО «Уралтехнология»)

Адрес: 426056, Удмуртская Республика, г. Ижевск, пл. 50-летия Октября, д. 6а, оф. 6 Телефон/ факс: +7(3412) 310-200

Web-сайт: www.ut18.ru

E-mail: eco-ural@yandex.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314311.

Лист № 1

Всего листов 5

Регистрационный № 91714-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные вертикальные цилиндрические РВС-200

Назначение средства измерений

Резервуары стальные вертикальные цилиндрические РВС-200 (далее - резервуары) предназначены для измерений объема при приемке, хранении и отпуске нефти и нефтепродуктов.

Описание средства измерений

Принцип действия резервуаров основан на заполнении их нефтью или нефтепродуктом до произвольного уровня, соответствующего определенному объему, приведенному в градуировочных таблицах резервуаров.

Резервуары представляют собой вертикально установленные стальные сосуды цилиндрической формы, оснащенные люками и патрубками, с днищем и стационарной крышей. Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки.

Заводские номера в виде буквенно-цифровых обозначений, обеспечивающие идентификацию каждого экземпляра средств измерений, нанесены аэрографическим способом на цилиндрические стенки резервуаров.

Резервуары с заводскими номерами Р18, Р-201, Р-202, Р-203, Р-204 расположены на территории резервуарного парка «Омского завода смазочных материалов» - филиала ООО «Газпромнефть-СМ» по адресу 644040, Омская обл., г. Омск, ул. Губкина, д. 1.

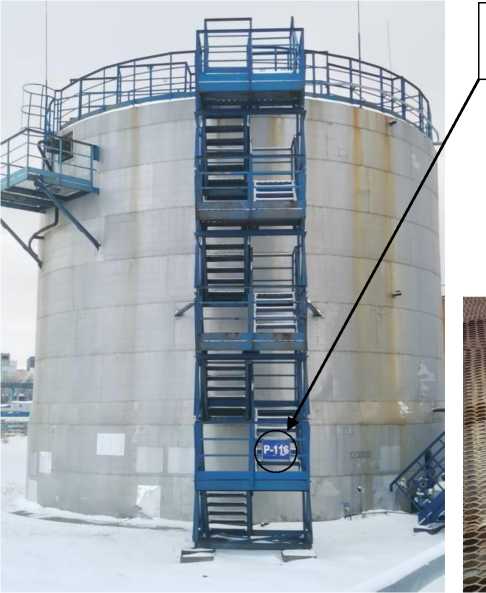

Общий вид резервуаров и замерных люков представлен на рисунках 1, 2, 3, 4, 5. Нанесение знака поверки на резервуары не предусмотрено.

Пломбирование резервуаров не предусмотрено.

Место нанесения заводского номера

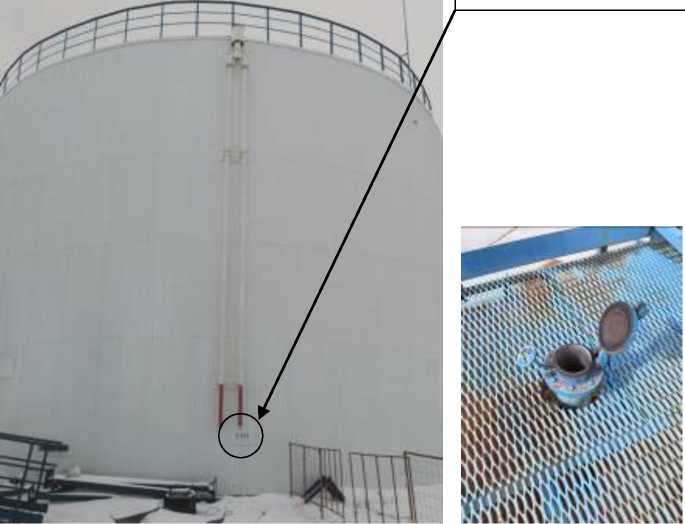

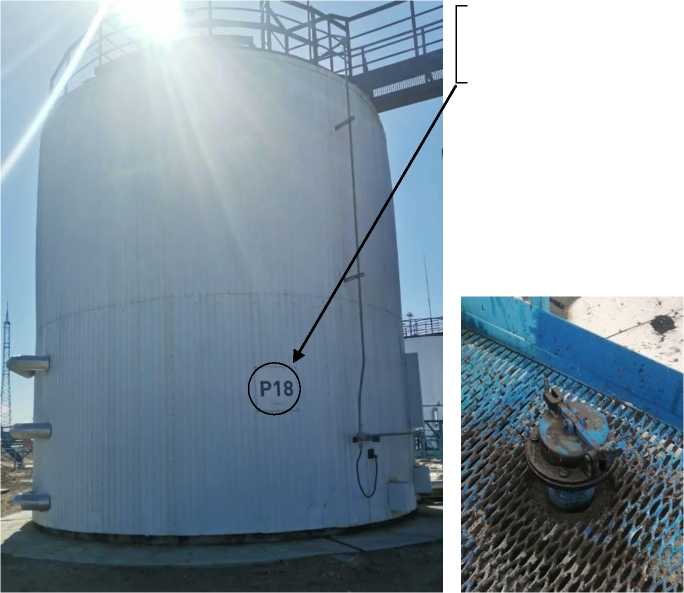

Рисунок 1- Общий вид резервуара с заводским номером Р18 и его замерного люка

Место нанесения заводского номера

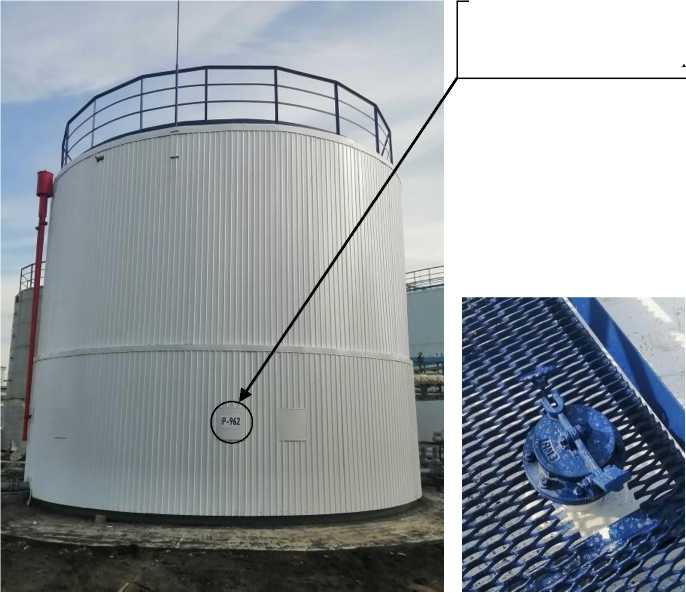

Р и с уно к 2 - Общий вид резервуара с заводским номером Р-201 и его замерного люка

Место нанесения заводского номера

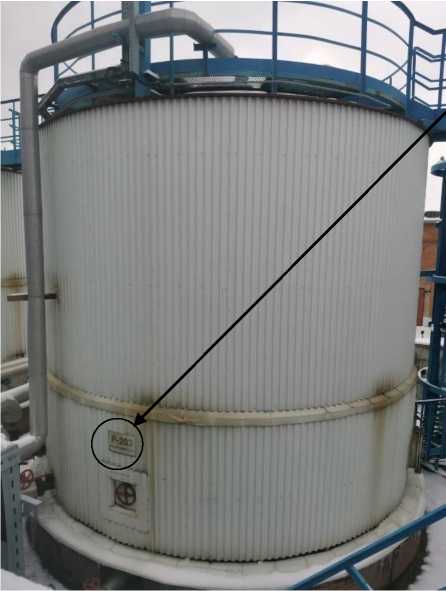

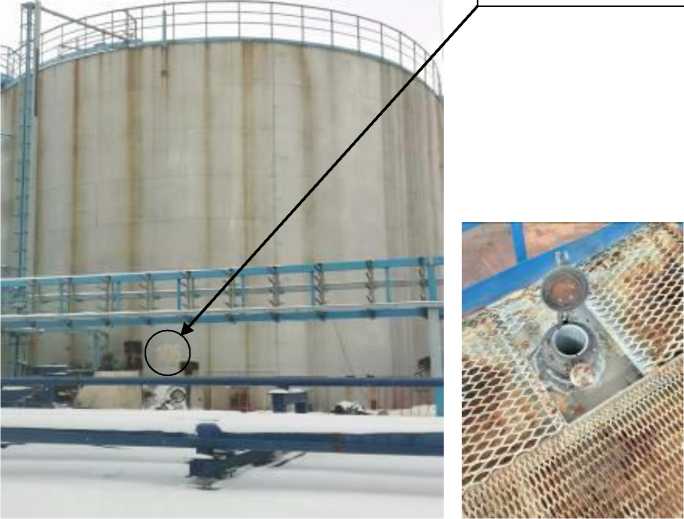

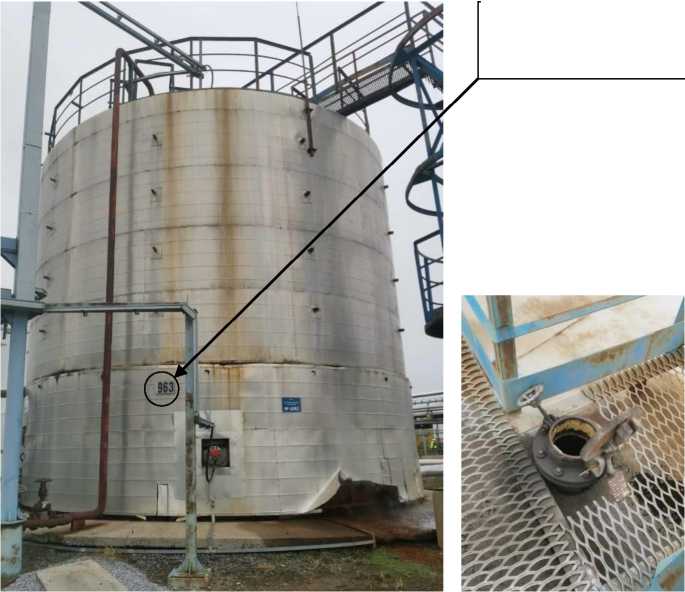

Рисунок 3- Общий вид резервуара с заводским номером Р-202 и его замерного люка

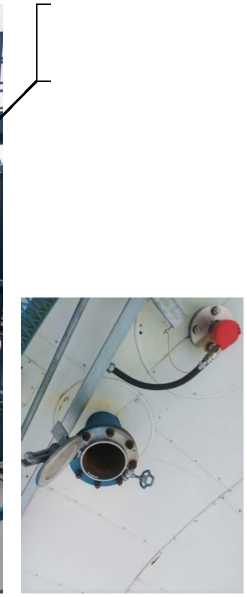

Место нанесения

заводского номера

Р и с уно к 4 - Общий вид резервуара с заводским номером Р-203 и его замерного люка

Место нанесения заводского номера

Рисунок 5- Общий вид резервуара с заводским номером Р-204 и его замерного люка

Метрологические и технические характеристики

Таблица 1- Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м³	200
Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), %	± 0,20

Таблица 2- Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающего воздуха, °C

от -50 до +50

Средний срок службы, лет, не менее

Знак утверждения типа

наносится на паспорт резервуаров типографским способом.

Комплектность средства измерений

Таблица 3- Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар стальной вертикальный цилиндрический	РВС-200	1 шт.
Паспорт	—	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 7 «Устройство и принцип работы» паспорта.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Омский нефтеперерабатывающий завод

ИНН 5501041254

Юридический адрес: 644040, Омская обл., г. Омск, пр-кт Губкина, д. 1

Изготовитель

Омский нефтеперерабатывающий завод

ИНН 5501041254

Адрес: 644040, Омская обл., г. Омск, пр-кт Губкина, д. 1

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области» (ФБУ «Омский ЦСМ») Адрес: 644116, Омская обл., г. Омск, ул. Северная 24-я, д. 117А

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311670.

Лист № 1 Регистрационный № 91715-24 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные вертикальные цилиндрические РВС-300

Назначение средства измерений

Резервуары стальные вертикальные цилиндрические РВС-300 (далее - резервуары) предназначены для измерений объема при приемке, хранении и отпуске нефти и нефтепродуктов.

Описание средства измерений

Заводские номера в виде буквенно-цифровых или цифровых обозначений, обеспечивающие идентификацию каждого экземпляра средств измерений, нанесены аэрографическим способом на цилиндрические стенки резервуаров.

Резервуары с заводскими номерами Р44, Р-962, 963 расположены на территории резервуарного парка «Омского завода смазочных материалов» - филиала ООО «Газпромнефть-СМ» по адресу 644040, Омская обл., г. Омск, ул. Губкина, д. 1.

Общий вид резервуаров и замерных люков представлен на рисунках 1, 2, 3.

Нанесение знака поверки на резервуары не предусмотрено. Пломбирование резервуаров не предусмотрено.

Место нанесения заводского номера

Рисунок 1- Общий вид резервуара с заводским номером Р44 и его замерного люка

Место нанесения

заводского номера

Р и с уно к 2 - Общий вид резервуара с заводским номером Р-962 и его замерного люка

Место нанесения заводского номера

Рисунок 3- Общий вид резервуара с заводским номером 963 и его замерного люка

Метрологические и технические характеристики

Таблица 1- Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м³	300
Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), %	± 0,20

Таблица 2- Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающего воздуха, °С

от -50 до +50

Средний срок службы, лет, не менее

Знак утверждения типа

наносится на паспорт резервуаров типографским способом.

Комплектность средства измерений

Таблица 3- Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар стальной вертикальный цилиндрический	РВС-300	1 шт.
Паспорт	—	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 7 «Устройство и принцип работы» паспорта.

Нормативные документы, устанавливающие требования к средству измерений

Правообладатель

Омский нефтеперерабатывающий завод

ИНН 5501041254

Юридический адрес: 644040, Омская обл., г. Омск, пр-кт Губкина, д. 1

Изготовитель

Омский нефтеперерабатывающий завод

ИНН 5501041254

Адрес: 644040, Омская обл., г. Омск, пр-кт Губкина, д. 1

Испытательный центр

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311670.

Лист № 1 Регистрационный № 91716-24 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные вертикальные цилиндрические РВС-1000

Назначение средства измерений

Резервуары стальные вертикальные цилиндрические РВС-1000 (далее - резервуары) предназначены для измерений объема при приемке, хранении и отпуске нефти и нефтепродуктов.

Описание средства измерений

Резервуары с заводскими номерами 6, Р34, Р-116, Р-681 расположены

на территории резервуарного парка «Омского завода смазочных материалов» - филиала ООО «Газпромнефть-СМ» по адресу 644040, Омская обл., г. Омск, ул. Губкина, д. 1.

Общий вид резервуаров и замерных люков представлен на рисунках 1, 2, 3, 4. Нанесение знака поверки на резервуары не предусмотрено.

Пломбирование резервуаров не предусмотрено.

Место нанесения заводского номера

Рисунок 1- Общий вид резервуара с заводским номером 6 и его замерного люка

Место нанесения заводского номера

Р и с уно к 2 - Общий вид резервуара с заводским номером Р34 и его замерного люка

Место нанесения заводского номера

Р и с уно к 4 - Общий вид резервуара с заводским номером Р-681 и его замерного люка

Рисунок 3- Общий вид резервуара с заводским номером Р-116 и его замерного люка

Лист № 4 Всего листов 5 Метрологические и технические характеристики

Таблица 1- Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м³	1000
Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), %	± 0,20

Таблица 2- Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающего воздуха, °С

от -50 до +50

Средний срок службы, лет, не менее

Знак утверждения типа

наносится на паспорт резервуаров типографским способом.

Комплектность средства измерений

Таблица 3- Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар стальной вертикальный цилиндрический	РВС-1000	1 шт.
Паспорт	—	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 7 «Устройство и принцип работы» паспорта.

Нормативные документы, устанавливающие требования к средству измерений

Правообладатель

Омский нефтеперерабатывающий завод

ИНН 5501041254

Юридический адрес: 644040, Омская обл., г. Омск, пр-кт Губкина, д. 1

Изготовитель

Омский нефтеперерабатывающий завод

ИНН 5501041254

Адрес: 644040, Омская обл., г. Омск, пр-кт Губкина, д. 1

Испытательный центр

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311670.

Лист № 1 Регистрационный № 91717-24 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные вертикальные цилиндрические РВС-3000

Назначение средства измерений

Резервуары стальные вертикальные цилиндрические РВС-3000 (далее - резервуары) предназначены для измерений объема при приемке, хранении и отпуске нефти и нефтепродуктов.

Описание средства измерений

Резервуары с заводскими номерами 101, Р-103, 105, 106 расположены на территории резервуарного парка «Омского завода смазочных материалов» - филиала ООО «Газпромнефть-СМ» по адресу 644040, Омская обл., г. Омск, ул. Губкина, д. 1.

Пломбирование резервуаров не предусмотрено.

Место нанесения заводского номера

Рисунок 1- Общий вид резервуара с заводским номером 101 и его замерного люка

Место нанесения заводского номера

Р и с уно к 2 - Общий вид резервуара с заводским номером Р-103 и его замерного люка

Место нанесения

заводского номера

Рисунок 3- Общий вид резервуара с заводским номером 105 и его замерного люка

Место нанесения заводского номера

Р исун ок 4 - Общий вид резервуара с заводским номером 106 и его замерного люка

Лист № 4 Всего листов 5 Метрологические и технические характеристики

Таблица 1- Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м³	3000
Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), %	± 0,20

Таблица 2- Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающего воздуха, °С

от -50 до +50

Средний срок службы, лет, не менее

Знак утверждения типа

наносится на паспорт резервуаров типографским способом.

Комплектность средства измерений

Таблица 3- Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар стальной вертикальный цилиндрический	РВС-3000	1 шт.
Паспорт	—	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 7 «Устройство и принцип работы» паспорта.

Нормативные документы, устанавливающие требования к средству измерений

Правообладатель

Омский нефтеперерабатывающий завод

ИНН 5501041254

Юридический адрес: 644040, Омская обл., г. Омск, пр-кт Губкина, д. 1

Изготовитель

Омский нефтеперерабатывающий завод

ИНН 5501041254

Адрес: 644040, Омская обл., г. Омск, пр-кт Губкина, д. 1

Испытательный центр

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311670.

Лист № 1

Всего листов 4

Регистрационный № 91718-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Танки вертикальные стальные цилиндрические нефтеналивного судна ТР-68

Назначение средства измерений

Танки вертикальные стальные цилиндрические нефтеналивного судна ТР-68 (далее -танки) предназначены для измерений объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.

Описание средства измерений

Принцип действия танков основан на заполнении их нефтью или нефтепродуктом до произвольных уровней, соответствующих определенным объемам (вместимостям), приведенных в градуировочной таблице танка.

Танки вертикальные стальные цилиндрические представляют собой вертикальные цилиндрические сосуды частично утопленные, в трюме нефтеналивного судна ТР-68.

Сверху танки закрыты герметичной крышей, на которой расположены мерная труба и технологический люк

Заполнение и выдача продукта осуществляются через приемно-раздаточные патрубки, расположенные в нижней части танка.

Регистровый номер в виде цифрового обозначения, состоящий из арабских цифр нанесен типографским методом в паспорт танка и методом электродуговой электросварки на переборку в якорном ящике форпика.

Заводские номера в виде цифрового обозначения, состоящие из арабских цифр нанесены методом аэрографии на технологические люки танков, представлены на рисунке 1.

К данному типу относятся танки вертикальные стальные цилиндрические с заводскими номерами 1, 2, 3, 4, 5, расположенные на нефтеналивном судне ТР-68 проекта 866М, регистровый номер 129241.

Регистровый номер нефтеналивного судна ТР-68 представлен на рисунке 2.

Общий вид нефтеналивного судна ТР-68 представлен на рисунке 3.

Нанесение знака поверки на средство измерений не предусмотрено.

Рисунок 1 - Технологические люки танков с заводскими номерами танков нефтеналивного судна ТР-68

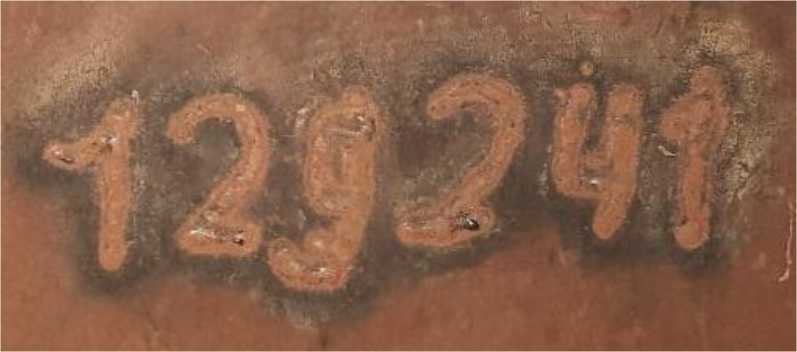

Рисунок 2 - Регистровый номер нефтеналивного судна ТР-68

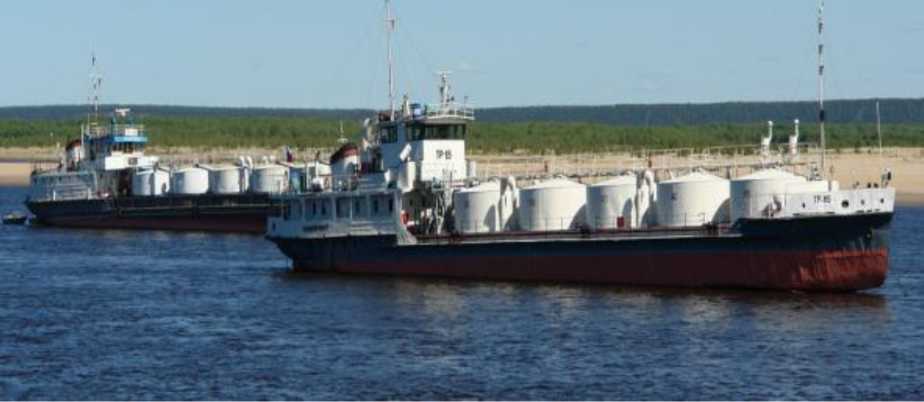

Рисунок 3 -Общий вид нефтеналивного судна ТР-68

Пломбирование танков не предусмотрено.

Лист № 3 Всего листов 4 Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
	Номера танков
	1	2	3	4	5
Номинальная вместимость, м³	150	150	150	150	150
Пределы допускаемой относительной погрешности вместимости, %	±0,25

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

Температура окружающего воздуха, ^оС Атмосферное давление, кПа

от -10 до +40 от 84,0 до 106,7

Средний срок службы, лет, не менее

Знак утверждения типа

наносится на титульный лист паспорта танка типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Танк вертикальный стальной цилиндрический нефтеналивного судна ТР-68	-	1 шт.
Паспорт	-	1 экз.
Градуировочная таблица	-	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 8 «Метод измерений» паспорта.

Нормативные документы, устанавливающие требования к средству измерений

Правообладатель

Рыбинский судостроительный завод «Вымпел» (Рыбинский ССЗ «Вымпел»)

Юридический адрес: 152912, Ярославская обл., Рыбинский р-н, г. Рыбинск, Новая ул., д. 4

Изготовитель

Рыбинский судостроительный завод «Вымпел» (Рыбинский ССЗ «Вымпел»)

(изготовлены 1960 г.)

Адрес: 152912, Ярославская обл., Рыбинский р-н, г. Рыбинск, Новая ул., д. 4

Испытательный центр

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)

Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Адрес места осуществления деятельности: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а»

Телефон/ факс: +7 (843) 272-70-62/(843) 272-00-32

Web-сайт: vniir.org

E-mail: office@vniir.org

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310592.

Лист № 1 Регистрационный № 91719-24 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Танки вертикальные стальные цилиндрические нефтеналивного судна ТР-85

Назначение средства измерений

Танки вертикальные стальные цилиндрические нефтеналивного судна ТР-85 (далее -танки) предназначены для измерений объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.

Описание средства измерений

Танки вертикальные стальные цилиндрические представляют собой вертикальные цилиндрические сосуды частично утопленные, в трюме нефтеналивного судна ТР-85. Сверху танки закрыты герметичной крышей, на которой расположены мерная труба и технологический люк

Регистровый номер в виде цифрового обозначения, состоящий из арабских цифр нанесен типографским методом в паспорт танка и методом точечного тиснения на переборку в якорном ящике форпика.

Заводские номера в виде цифрового обозначения, состоящий из арабских цифр нанесены методом аэрографии на технологические люки танков, представленных на рисунке 1.

К данному типу относятся танки вертикальные стальные цилиндрические с заводскими номерами 1, 2, 3, 4, 5, расположенные на нефтеналивном судне ТР-85 регистровый номер 156141.

Регистровый номер нефтеналивного судна ТР-85 представлен на рисунке 2. Общий вид нефтеналивного судна ТР-85 представлен на рисунке 3. Нанесение знака поверки на средство измерений не предусмотрено.

Рисунок 1 - Технологические люки танков с заводскими номерами танков нефтеналивного судна ТР-85

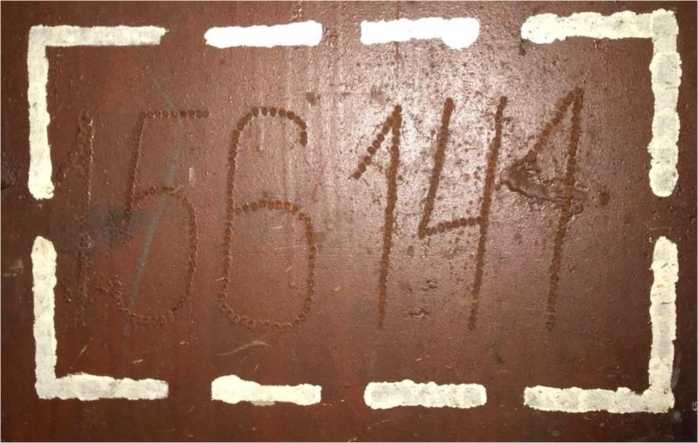

Рисунок 2 - Регистровый номер нефтеналивного судна ТР-85

Рисунок 3 -Общий вид нефтеналивного судна ТР-85

Пломбирование танков не предусмотрено.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
	Заводские номера танков
	1	2	3	4	5
Номинальная вместимость, м³	150	150	150	150	150
Пределы допускаемой относительной погрешности вместимости, %	±0,25

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

Температура окружающего воздуха, ^оС Атмосферное давление, кПа

от -10 до +40 от 84,0 до 106,7

Средний срок службы, лет, не менее

Знак утверждения типа

наносится на титульный лист паспорта танка типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Танк вертикальный стальной цилиндрический нефтеналивного судна ТР-85	-	1 шт.
Паспорт	-	1 экз.
Градуировочная таблица	-	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 8 «Метод измерений» паспорта.

Нормативные документы, устанавливающие требования к средству измерений

при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

«Тюменский судостроительно-судоремонтный завод» («Тюменский ССЗ») Юридический адрес: 625031, Тюменская обл. г Тюмень, ул Мельникайте, д. 2, к. 14, помещ. 6

Изготовитель

«Тюменский судостроительно-судоремонтный завод» («Тюменский ССЗ»)

(изготовлены в 1970 г.)

Адрес: 625031, Тюменская обл., г Тюмень, ул Мельникайте, д. 2, к. 14, помещ. 6

Испытательный центр

Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Адрес места осуществления деятельностис: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а»

Телефон/ факс: +7 (843) 272-70-62/(843) 272-00-32

Web-сайт: vniir.org

E-mail: office@vniir.org

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310592.

Лист № 1 Регистрационный № 91720-24 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Танки горизонтальные стальные цилиндрические нефтеналивного судна (Баржа) НТ-8

Назначение средства измерений

Танки горизонтальные стальные цилиндрические нефтеналивного судна (Баржа) НТ-8 (далее - танки) предназначены для измерений объема, а также приема, хранения и отпуска нефтепродуктов.

Описание средства измерений

Танки горизонтальные стальные цилиндрические нефтеналивного судна (Баржа) НТ-8 представляют собой два горизонтальных цилиндрических сосуда, расположенные по правому и левому борту нефтеналивного судна (Баржа) НТ-8. Цилиндрические сосуды разделены внутри непроницаемыми переборками на три независимых танка.

Сверху на каждом танке расположен технологический люк и мерная труба.

Регистровый номер в виде цифрового обозначения, состоящий из арабских цифр нанесен типографским методом в паспорт танка и методом электродуговой сварки на переборку в якорном ящике форпика.

Заводские номера танков в виде цифрового обозначения, состоящие из арабских цифр нанесены методом ударного тиснения на металлические таблички, приваренные к технологическим люкам танков.

К танкам данного типа относятся танки с заводскими номерами 11, 12, 21, 22, 31, 32, расположенные на нефтеналивном судне (Баржа) НТ-8 проекта 81631М с регистровым номером 172636.

Эскиз общего вида расположения танков нефтеналивного судна (Баржа) НТ-8 представлен на рисунке 1.

Место нанесения заводского номера танков представлен на рисунке 2. Регистровый номер нефтеналивного судна (Баржа) НТ-8 представлен на рисунке 3. Общий вид нефтеналивного судна (Баржа) НТ-8 представлен на рисунке 4. Нанесение знака поверки на средство измерений не предусмотрено.

Рисунок 1 - Эскиз общего вида расположения танков нефтеналивного судна (Баржа) НТ-8

Место нанесения заводского номера

Рисунок 2 - Место нанесения заводского номера танка нефтеналивного судна (Баржа) НТ-8

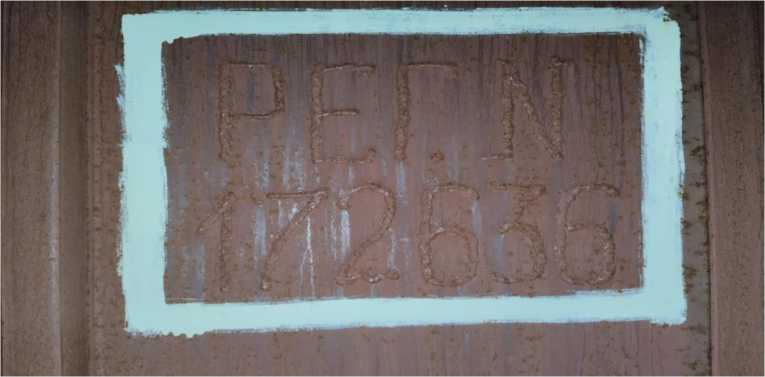

Рисунок 3 - Регистровый номер нефтеналивного судна (Баржа) НТ-8

Рисунок 4 -Общий вид нефтеналивного судна (Баржа) НТ-8

Пломбирование танков не предусмотрено.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
	Номера танков
	11	12	21	22	31	32
Номинальная вместимость, м³	320	320	420	420	410	410
Пределы допускаемой относительной погрешности вместимости, %	±0,25

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

Температура окружающего воздуха, ^оС Атмосферное давление, кПа

от -10 до +40 от 84,0 до 106,7

Средний срок службы, лет, не менее

Знак утверждения типа

наносится на титульный лист паспорта танка типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Танки горизонтальные стальные цилиндрические нефтеналивного судна (Баржа) НТ-8		1 шт.
Паспорт	-	1 экз.
Градуировочная таблица	-	1 экз.

Сведения о методиках (методах) измерений приведены в разделе 8 «Метод измерений» паспорта.

Нормативные документы, устанавливающие требования к средству измерений

Правообладатель

Открытое акционерное общество «Осетровский судостроительно-судоремонтный завод» (ОАО «Осетровский ССРЗ»)

ИНН 3818000447

Юридический адрес: 666780, Иркутская обл., г. Усть-Кут, Луговая ул., д. 20

Изготовитель

Открытое акционерное общество «Осетровский судостроительно-судоремонтный завод» (ОАО «Осетровский ССРЗ»)

ИНН 3818000447

Адрес: 666780, Иркутская обл., г. Усть-Кут, Луговая ул., д. 20

Испытательный центр

Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Адрес места осуществления деятельности: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а»

Телефон/ факс: +7 (843) 272-70-62/(843) 272-00-32

Web-сайт: vniir.org

E-mail: office@vniir.org

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310592.

Лист № 1 Регистрационный № 91721-24 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы аппаратно-программные «Ника-В»

Назначение средства измерений

Комплексы аппаратно-программные «Ника-В» (далее - комплексы) предназначены для измерений в автоматическом режиме скорости движения транспортных средств (далее - ТС) безрадарным методом (по видеокадрам), а также для измерений текущих навигационных параметров по сигналам навигационных космических аппаратов глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС/GPS, определения на их основе координат местоположения комплексов в плане и синхронизации внутренней шкалы времени комплексов с национальной координированной шкалой времени UTC(SU).

Описание средства измерений

Принцип действия комплексов при измерении значений текущего времени и координат основан на параллельном приеме и обработке сигналов навигационных космических аппаратов космических навигационных систем ГЛОНАСС/GPS с помощью приемника, входящего в состав комплексов, автоматической синхронизации шкалы времени комплекса с национальной координированной шкалой времени UTC(SU) и записи текущего момента времени и координат в сохраняемые фото- и видеокадры, формируемые комплексами.

Принцип действия комплексов при измерении скорости движения ТС по видеокадрам в зоне контроля основан на измерении расстояния, пройденного ТС в зоне контроля, и интервала времени, за который это расстояние пройдено.

Все измерения проводятся в автоматическом режиме. Комплексы аппаратнопрограммные «Ника-В» относятся к специальными техническим средствам, работающим в автоматическом режиме и имеющим функции фото и киносъемки, видеозаписи, для обеспечения контроля за дорожным движением.

Функционально комплексы применяются для фиксации нарушений: скоростного режима движения ТС, связанных с параметром категории ТС, правил парковки, остановки и стоянки, проезда на запрещающий сигнал светофора, выезда за стоп-линию на запрещающий сигнал светофора, проезда ж/д переезда, проезда ТС по трамвайным путям встречного направления, проезда ТС по велодорожкам и тротуарам, проезда ТС по обочине, проезда ТС по встречной полосе движения, связанных с неправильным расположением ТС на проезжей части, не предоставления ТС преимущества пешеходу на пешеходном переходе, проезда ТС по полосе дороги, предназначенной для общественного транспорта, и иных нарушений ПДД, определяемых метрологическими параметрами комплекса.

Функциональная возможность комплексов измерять скорость движения ТС зависит от измерительных задач, разрешаемых комплексами, и отражена в эксплуатационной документации.

Конструктивно комплексы состоят из видеодатчика, вычислительного модуля и ИК-прожектора.

Корпуса видеодатчика и вычислительного модуля комплексов защищены от несанкционированного доступа пломбами.

Общий вид составных частей комплексов, места нанесения заводского номера, знака утверждения типа и пломбировки представлен на рисунке 1.

б) UK-прожектор

в) вычислительный модуль

Место нанесения заводского номера и знака утверждения типа

а) видеодатчик

Места пломбировки от несанкционированного доступа

Рисунок 1 - Общий вид составных частей комплексов, места нанесения заводского номера, знака утверждения типа и пломбировки

Заводской номер наносится методом печати на этикетку, расположенную на корпусе вычислительного модуля комплекса. Формат нанесения заводского номера буквенно-числовой.

Знак поверки на комплексы не наносится.

Программное обеспечение

Функционирование комплексов осуществляется под управлением специализированного программного обеспечения программного обеспечения (далее - ПО) Ника-В-ПДД. Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик. Конструкция средств измерений исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.

Уровень защиты ПО «Высокий» в соответствии с Р 50.2.077- 2014.

Таблица 1 — Идентификационные данные программного обеспечения

Идентификационные признаки	Значение
Идентификационное наименование ПО	Ника-В-ПДД
Номер версии (идентификационный номер) ПО	не ниже 16.19.ХХ
Цифровой идентификатор ПО (контрольная сумма исполняемого кода)	-

Метрологические и технические характеристики

Таблица 2 — Метрологические характеристики

Наименование характеристики	Значение
Пределы допускаемой абсолютной погрешности синхронизации внутренней шкалы времени комплексов с национальной координированной шкалой времени UTC(SU), с	±2
Доверительные границы абсолютной погрешности (при доверительной вероятности 0,95) определения координат местоположения комплексов в плане, м*	±7
Диапазон измерений скорости движения ТС, км/ч	от 0 до 255
Пределы допускаемой погрешности измерений скорости движения ТС: - абсолютной в диапазоне от 0 до 100 км/ч включ., км/ч - относительной в диапазоне св. 100 до 255 км/ч, %	±2 ±2
где * - метрологическая характеристика нормирована для значений геометрического фактора PDOP расположения спутников GPS и ГЛОНАСС, сигналы которых принимаются одновременно, не превышающих 3 Примечание - Метрологические характеристики определены для следующих условий эксплуатации: - температура воздуха - от +15 до +35 °С; - относительная влажность воздуха - от 30 до 80 %; - атмосферное давление - от 86 до 104,6 кПа

Таблица 3 — Основные технические характеристики

Наименование характеристики	Значение
Параметры электрического питания:
- напряжение переменного тока, В	от 176 до 264
- частота переменного тока, Гц	от 49 до 51
или
- напряжение постоянного тока, В	от 11 до 13
Потребляемая мощность:
- при питании от источника переменного тока, В^А, не более	300
- при питании от источника постоянного тока, Вт, не более	300
Габаритные размеры составных частей комплексов, без крепежных элементов,
мм, не более:
- видеодатчик
- длина	470
- ширина	130
- высота	110
- вычислительный модуль
- длина	650
- ширина	400
- высота	280
- ИК-прожектор
- длина	180
- ширина	70
- высота	120
Масса составных частей комплексов, без крепежных элементов, кг, не более:
- видеодатчик	5,0
- вычислительный модуль	18,0
- ИК-прожектор	1,5

Знак утверждения типа

наносится на титульный лист паспорта и руководства по эксплуатации и на этикетку, расположенную на корпусе вычислительного модуля методом печати.

Комплектность средства измерений

Таблица 4 — Комплектность средства измерений

Наименование	Обозначение	Количество
Комплекс аппаратно-программный	«Ника-В»	1 шт.
Руководство по эксплуатации	07.02001.001.00.000 РЭ	1 экз.
Паспорт	07.02001.001.00.000 ПС	1 экз.
Методика поверки	-	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 1 «Описание и работа комплекса» документа 07.02001.001.00.000 РЭ «Комплексы аппаратно-программные «Ника-В». Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ Р 57144-2016 «Специальные технические средства, работающие в автоматическом режиме и имеющие функции фото и киносъемки, видеозаписи, для обеспечения контроля за дорожным движением. Общие требования»;

Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;

Приказ Росстандарта от 29 декабря 2018 г. № 2831 «Об утверждении Государственной поверочной схемы для координатно-временных измерений»;

ТУ 26.51.64-001-41227342-2022 «Комплексы аппаратно-программные «Ника-В». Технические условия».

Правообладатель

Общество с ограниченной ответственностью «Научно-исследовательский центр МВС»

(ООО «НИЦ МВС»)

ИНН 9731050243

Адрес юридического лица: 350059, Краснодарский край, г.о. город Краснодар, г. Краснодар, пр-д 3-й Тихорецкий, д. 15, оф. 7.1

Изготовитель

Общество с ограниченной ответственностью «Научно-исследовательский центр МВС»

(ООО «НИЦ МВС»)

ИНН 9731050243

Адрес: 350059, Краснодарский край, г.о. город Краснодар, г. Краснодар, пр-д 3-й Тихорецкий, д. 15, оф. 7.1

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Место нахождения юридического лица: г.о. Солнечногорск, рп. Менделеево

Адрес юридического лица: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11

Уникальный номер записи в реестре аккредитованных лиц № 30002-13.

Техническая поддержка

8375 Kb

Файлов: 2 шт.

ЗАГРУЗИТЬ ПРИКАЗ

Текст приказа Росстандарта № 826 от 27.03.2024

Ссылки на другие приказы Росстандарта

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель

Техническая поддержка

Добро пожаловать !

Found 17 results

Users

Erwin Brown

Jacob Deo

8375 Kb

Файлов: 2 шт.

ЗАГРУЗИТЬ ПРИКАЗ

Текст приказа Росстандарта № 826 от 27.03.2024

Текст приказа Росстандарта № 826 от 27.03.2024

Ссылки на другие приказы Росстандарта

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель
