УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «16» апреля 2024 г. № 1020
Лист № 1
Всего листов 8
Регистрационный № 61952-15
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Системы измерительные модернизированные «АСИС»
Назначение средства измеренийСистемы измерительные модернизированные «АСИС» (в дальнейшем - Системы) предназначены для измерений избыточного давления, силы, линейного перемещения, а также для воспроизведений избыточного давления.
Описание средства измеренийКонструкция Систем двухуровневая.
Нижний уровень Систем представлен датчиками соответствующих физических величин и вторичным преобразователем.
Верхний уровень Систем включает в себя ПЭВМ.
Информационная связь между компонентами Систем реализована с использованием стандартных средств обмена информацией в цифровом виде (цифровой сети).
Принцип действия Систем заключается в измерении физических величин первичными преобразователями с последующим преобразованием измерительной информации во вторичном преобразователе (блоке электронно-преобразующим) в цифровой вид. Полученная информация передаётся в ПЭВМ, обрабатывается и выводится на монитор и внешние устройства.
Модификации Систем отличаются количеством измерительных каналов и их диапазонами измерений.
Перечень измерительных каналов Систем приведён в таблице 1.
Таблица 1
|
Наименование измерительного канала |
Обозначение канала |
Количество измерительных каналов, шт. |
Первичный преобразователь (датчик) |
Вторичный преоб-разова-тель |
Диапазон измерений канала |
Пределы допускаемой приведенной погрешности измерений, % |
|
Давление жидкости и газа |
ИКД 1-1 |
от 1 до 160 |
ГТ 5.1.1 |
ГТ 6.0.30 или ГТ 6.0.31 или ГТ 6.0.32 |
от 0 до 1 МПа |
±1 |
|
ИКД 2-1 |
ГТ 5.1.2 |
от 0 до 2 МПа | ||||
|
ИКД 10-1 |
ГТ 5.1.3 |
от 0 до 10 МПа | ||||
|
ИКД 30-1 |
ГТ 5.1.4 |
от 0 до 30 МПа | ||||
|
Сила сжатия |
ИКС 1-1 |
от 1 до 160 |
ГТ 5.2.1 |
от 0 до 1 кН |
±0,5 | |
|
ИКС 1-2 |
ГТ 5.2.2 |
от 0 до 1 кН | ||||
|
ИКС 5-1 |
ГТ 5.2.3 |
от 0 до 5 кН | ||||
|
ИКС 5-2 |
ГТ 5.2.4 |
от 0 до 5 кН | ||||
|
ИКС 10-1 |
ГТ 5.2.5 |
от 0 до 10 кН | ||||
|
ИКС 10-2 |
ГТ 5.2.6 |
от 0 до 10 кН |
|
Наименование измерительного канала |
Обозначение канала |
Количество измерительных каналов, шт. |
Первичный преобразователь (датчик) |
Вторичный преоб-разова-тель |
Диапазон измерений канала |
Пределы допускаемой приведенной погрешности измерений, % |
|
ИКС 25-1 |
ГТ 5.2.10 |
от 0 до 25 кН | ||||
|
ИКС 30-1 |
ГТ 5.2.7 |
от 0 до 30 кН | ||||
|
ИКС 50-1 |
ГТ 5.2.8 |
от 0 до 50 кН | ||||
|
ИКС 50-2 |
ГТ 5.2.9 |
от 0 до 50 кН | ||||
|
ИКС 100-1 |
ГТ 5.2.14 |
от 0 до 100 кН | ||||
|
ИКС 100-2 |
ГТ 5.2.17 |
от 0 до 100 кН | ||||
|
ИКС 500-1 |
ГТ 5.2.16 |
от 0 до 500 кН | ||||
|
Относительное линейное перемещение |
ИКП 10-1 |
от 1 до 160 |
ГТ 5.3.1 |
от 0 до 10 мм |
±0,5 | |
|
ИКП 10-2 |
ГТ 5.3.2 |
от 0 до 10 мм | ||||
|
ИКП 10-3 |
ГТ 5.3.3 |
от 0 до 10 мм | ||||
|
ИКП 15-2 |
ГТ 5.3.6 |
от 0 до 15 мм | ||||
|
ИКП 20-1 |
ГТ 5.3.4 |
от 0 до 20 мм |
±0,2 | |||
|
ИКП 40-1 |
ГТ 5.3.5 |
от 0 до 40 мм | ||||
|
ИКП 80-1 |
ГТ 5.3.7 |
от 0 до 80 мм | ||||
|
ИКП 140-1 |
ГТ 5.3.8 |
от 0 до 140 мм | ||||
|
Воспроизведение избыточного давления |
ИКВД 50-2 |
от 1 до 40 |
ГТ 2.0.20 |
от 0 до 50 МПа |
±0,5 |

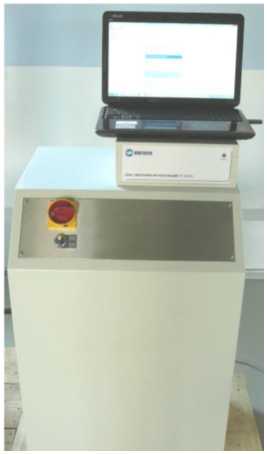

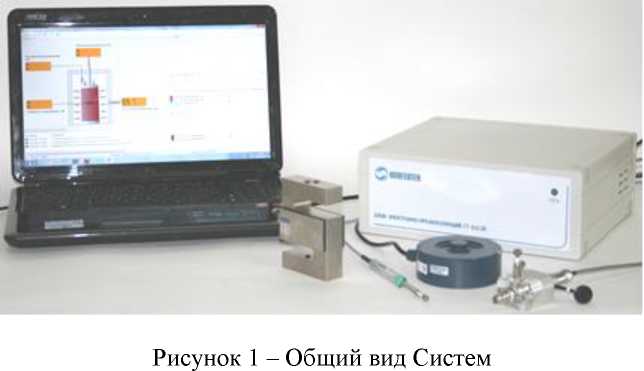

Общий вид Систем представлен на рисунке 1. Общий вид Систем с измерительным каналом воспроизведения избыточного давления представлен на рисунке 2. Места нанесения заводского номера и знака утверждения типа приведены на рисунке
3.
Рисунок 2 - Общий вид Систем с измерительным каналом воспроизведения избыточного давления
Место нанесения заводского номера
Место нанесения знака утверждения типа

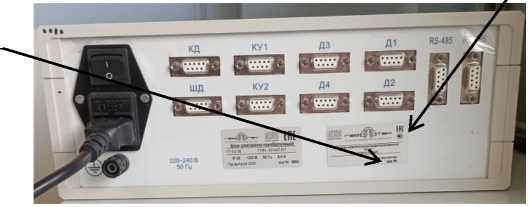

Рисунок 3 - Места нанесения заводского номера и знака утверждения типа
Пломбирование Систем от несанкционированного доступа не предусмотрено.
Знак поверки непосредственно на Системы не наносится.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на табличку, расположенную на задней панели блока электронно-преобразующего, типографским способом.
Программное обеспечениеПрограммное обеспечение (далее - ПО) Систем включает в себя метрологически значимое ПО нижнего уровня (встроенное) и GeotekStudio - ПО верхнего уровня, отвечающее за функционирование Систем в целом и обработку измерительной информации.
Функции ПО:
-
- обработка и преобразование сигналов от модулей аналогового ввода;
-
- разграничение доступа к данным для разных групп пользователей;
-
- предоставление пользователям регламентированного доступа к результатам измерений в виде визуальных данных, в том числе готовых к выводу на печать форм с возможностью редактирования этих форм;
-
- обеспечение защиты программного обеспечения и данных от несанкционированного доступа на физическом и программном уровне (использование паролей);
-
- диагностика и мониторинг функционирования технических и программных средств Системы;
-
- обеспечение пользователя средствами редактирования программной конфигурации комплекта.
ПО разделено на метрологически значимое и незначимое. Идентификационные данные ПО приведены в таблицах 2 и 3.
Таблица 2 - Идентификационные данные ПО нижнего уровня
|
Идентификационные данные ПО |
Значение |
|
Идентификационное наименование ПО |
MOS |
|
Номер версии (идентификационный номер ПО) |
1.0 |
Таблица 3 - Идентификационные данные ПО верхнего уровня
|
Идентификационные данные ПО |
Значение |
|
Идентификационное наименование ПО |
GeotekAsis.exe |
|
Asis.Core.dll | |
|
AsisMetrology.Client.dll | |
|
Asis.Wpf.dll | |
|
Asis.Drivers.dll | |
|
Geotek.Common.dll | |
|
Geotek.LogProject.dll | |
|
Geotek.ModbusModule.dll | |
|
Номер версии (идентификационный номер ПО) |
4.0.0.0 |
|
4.0.0.0 | |
|
4.0.167.0 | |
|
4.0.0.0 | |
|
4.0.0.0 | |
|
4.0.0.0 | |
|
4.0.0.0 | |
|
1.0.0.0 |
|
Идентификационные данные ПО |
Значение |
|
Цифровой идентификатор ПО |
- |
|
- | |
|
e717f65562d9034ce3c51dd63ca7a5f1 | |
|
- | |
|
- | |
|
- | |
|
- | |
|
- | |
|
Алгоритм подсчёта контрольной суммы |
MD5 |
Защита программного обеспечения и измерительной информации непреднамеренных и преднамеренных изменений соответствует уровню «Средний» Р 50.2.077-2014.
от по
Метрологические и технические характеристики
Метрологические и технические характеристики представлены в таблицах 4 соответственно.
Таблица 4 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений избыточного давления, МПа |
от 0 до 30 (в зависимости от модификации) |
|
Диапазон измерений силы, кН |
от 0 до 500 (в зависимости от модификации) |
|
Диапазон измерений линейного перемещения, мм |
от 0 до 140 (в зависимости от модификации) |
|
Диапазон воспроизведений избыточного давления, МПа |
от 0 до 50 |
|
Пределы допускаемой приведённой погрешности измерений избыточного давления, % |
±1 |
|
Пределы допускаемой приведённой погрешности измерений силы сжатия, % |
±0,5 |
|
Пределы допускаемой основной приведённой погрешности измерений линейного перемещения, %:
ГТ 5.3.3, ГТ 5.3.6
ГТ 5.3.7, ГТ 5.3.8 |
±0,5 ±0,2 |
|
Пределы допускаемой дополнительной приведённой погрешности измерений линейного перемещения, вызванной отклонением температуры окружающего воздуха от нормальной на каждые 10 °С, % * |
±0,15 |
|
Пределы допускаемой приведённой погрешности воспроизведений избыточного давления, % |
±0,5 |
|
Примечания: * только для измерительных каналов с датчиками ГТ 5.3.8. Для приведённой погрешности измерений нормирующим значением является верхний предел диапазона измерений. | |
Таблица 5 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Количество каналов измерений избыточного давления, шт. |
от 1 до 160 |
|
Количество каналов измерений силы сжатия, шт. |
от 1 до 160 |
|
Количество каналов измерений линейного перемещения, шт. |
от 1 до 160 |
|
Количество каналов воспроизведений избыточного давления, шт. |
от 1 до 40 |
|
Напряжение питающей сети, В |
от 187 до 242 |
|
Частота напряжения питания, Г ц |
от 49 до 51 |
|
Условия эксплуатации:
|
от -10 до +35 от +15 до +35 до 80 от 84 до 106,7 |
наносится на табличку, расположенную на задней панели блока электронно-преобразующего, типографским способом и на левый верхний угол титульного лист руководства по эксплуатации типографским способом.
Комплектность средства измеренийКомплект поставки приведён в таблице 6.
Таблица 6 - Комплектность
|
Модель |
Обозначение |
Наименование |
Кол-во, шт./экз. |
|
ГТ 6.0.30 |
ГТЯН.421447.017 |
Блок электронно-преобразующий |
* |
|
ГТЯН.421447.017-01 | |||
|
ГТ 6.0.31 |
ГТЯН.421447.018 | ||
|
ГТ 6.0.32 |
ГТЯН.421447.020 | ||
|
ГТ 5.1.1 |
ГТЯН.406515.009 |
Датчик давления |
* |
|
ГТ 5.1.2 |
ГТЯН.406515.010 |
Датчик давления |
* |
|
ГТ 5.1.3 |
ГТЯН.406515.008 |
Датчик давления (10 МПа) |
* |
|
ГТ 5.1.4 |
ГТЯН.406515.011 |
Датчик давления (40 МПа) |
* |
|
ГТ 5.2.1 |
ГТЯН.401162.058 |
Датчик силы |
* |
|
ГТ 5.2.2 |
ГТЯН.401162.059 |
Датчик силы |
* |
|
ГТ 5.2.3 |
ГТЯН.401162.055 |
Датчик силы |
* |
|
ГТ 5.2.4 |
ГТЯН.401162.060 |
Датчик силы |
* |
|
ГТ 5.2.5 |
ГТЯН.401162.054 |
Датчик силы |
* |
|
ГТ 5.2.6 |
ГТЯН.401162.061 |
Датчик силы |
* |
|
ГТ 5.2.7 |
ГТЯН.401162.056 |
Датчик силы |
* |
|
ГТ 5.2.8 |
ГТЯН.401162.057 |
Датчик силы |
* |
|
ГТ 5.2.9 |
ГТЯН.401162.062 |
Датчик силы |
* |
|
ГТ 5.2.10 |
ГТЯН.401162.063 |
Датчик силы |
* |
|
ГТ 5.2.14 |
ГТЯН.401162.069 |
Датчик силы (100 кН) |
* |
|
Модель |
Обозначение |
Наименование |
Кол-во, шт./экз. |
|
ГТ 5.2.16 |
ГТЯН.401162.079 |
Датчик силы |
* |
|
ГТ 5.2.17 |
ГТЯН.401162.080 |
Датчик силы |
* |
|
ГТ 5.3.1 |
ГТЯН.401162.049 |
Датчик перемещений |
* |
|
ГТ 5.3.2 |
ГТЯН.401162.051 |
Датчик перемещений |
* |
|
ГТ 5.3.3 |
ГТЯН.401162.052 |
Датчик перемещений |
* |
|
ГТ 5.3.4 |
ГТЯН.401162.038 |
Датчик перемещений |
* |
|
ГТ 5.3.5 |
ГТЯН.401162.045 |
Датчик перемещений |
* |
|
ГТ 5.3.6 |
ГТЯН.401162.050 |
Датчик перемещений |
* |
|
ГТ 5.3.7 |
ГТЯН.401162.064 |
Датчик перемещений |
* |
|
ГТ 5.3.8 |
ГТЯН.401162.081 |
Датчик перемещений |
* |
|
ГТ 2.0.20 |
ГТЯН.423124.001 |
Устройство управления давлением (50 МПа) |
* |
|
Система измерительная модернизирова нная «АСИС» |
ГТЯН.411711.001РЭ |
Руководство по эксплуатации |
1 |
|
* - количество определяется заказом | |||
приведены в разделе «Устройство и работа» документа ГТЯН.411711.001РЭ «Система измерительная модернизированная «АСИС». Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к средству измеренийГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения;
Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
Приказ Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. № 2498 «Об утверждении государственной поверочной схемы для средств измерений силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1^10"9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
ГТЯН.411711.001ТУ Системы измерительные модернизированные «АСИС». Технические условия.
ИзготовительОбщество с ограниченной ответственностью «Научно-производственное предприятие «Геотек» (ООО НПП «Геотек»)
ИНН 5837030458
Адрес: 440004, г. Пенза, ул. Центральная, стр. 1М
Телефон (факс): (8412) 38-17-44
Е-mail: info@geoteck.ru
Web-сайт: www.npp-geoteck.ru
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Пензенской области» (ФБУ «Пензенский ЦСМ»)
Адрес: 440028, г. Пенза, ул. Комсомольская, д. 20
Телефон (факс): (8412) 49-82-65
Е-mail: info@penzacsm.ru
Web-сайт: www.penzacsm.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311197.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «16» апреля 2024 г. № 1020
Лист № 1
Всего листов 10
Регистрационный № 89351-23
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы цепей векторные XS-VNA-01
Назначение средства измеренийАнализаторы цепей векторные XS-VNA-01 предназначены для измерений комплексных коэффициентов передачи и отражения (S-параметров) многополюсников в коаксиальных волноводах.
Описание средства измеренийКонструктивно анализаторы цепей векторные XS-VNA-01 выполнены в виде моноблока, на передней панели которого расположены органы управления, измерительные порты, разъемы прямого доступа к источникам и приемникам сигналов и жидкокристаллический цветной дисплей. На задней панели расположены входы и выходы опорных частот, входы и выходы синхронизации. Для работы в составе автоматизированных систем анализаторы цепей векторные XS-VNA-01 обеспечивают подключение по интерфейсам USB, LAN и GPIB.
Принцип действия анализаторов цепей векторных XS-VNA-01 основан на возможности раздельного измерения параметров измерительных сигналов (падающего, прошедшего через измеряемый многополюсник и отраженного от его входов) с применением направленных ответвителей. В своем составе каждый измерительный порт анализатора содержит: синтезатор для формирования падающего сигнала, направленный ответвитель для раздельного выделения опорного и измерительного сигналов, два гетеродинных приемника для формирования напряжений, пропорциональных амплитуде и фазе опорного и измерительного сигналов. Напряжения с выходов гетеродинных приемников подвергаются дискретному преобразованию и поступают в блок цифровой обработки. Информация об измеряемых величинах, полученная в блоке цифровой обработки, выводится на дисплей прибора в виде диаграмм и цифровых значений.
В анализаторах цепей векторных XS-VNA-01 реализованы различные виды калибровок по наборам внешних калибровочных мер и соответствующие векторные коррекции коэффициентов
составляющих систематической погрешности измерений комплексных отражения и передачи.
Функциональные возможности, метрологические и технические анализаторов цепей векторных XS-VNA-01 определяются составом опций,
характеристики входящих в их комплект. Обозначения и наименования опций приведены в таблице 1. Аппаратные опции устанавливаются при изготовлении анализатора, программные опции могут быть установлены пользователем анализатора.
Таблица 1 - Опции анализаторов цепей векторных XS-VNA-01 по заказу
|
Обозначение |
Наименование и функциональное назначение |
|
Аппаратные опции | |
|
F13 |
Диапазон частот от 10 МГц до 13,5 ГГц |
|
F26 |
Диапазон частот от 10 МГц до 26,5 ГГц |
|
F43 |
Диапазон частот от 10 МГц до 43,5 ГГц |
|
F50 |
Диапазон частот от 10 МГц до 50 ГГц |
|
213, 200, 250 |
2 измерительных порта |
|
413, 400, 450 |
4 измерительных порта |
|
201, 251, 401, 451 |
Внутренние аттенюаторы источников |
|
202, 252, 402, 452 |
Внутренние аттенюаторы источников и приемников |
|
203, 253, 403, 453 |
Внутренние аттенюаторы источников с инжекторами питания и аттенюаторы приемников |
|
404, 454 |
Прямой доступ к промежуточной частоте (ПЧ) |
|
405, 455 |
Измерение коэффициента шума |
|
Программные опции | |
|
S30 |
Измерение с преобразованием частоты |
|
S31 |
Измерение скалярных S-параметров смесителей |
|
S32 |
Измерение комплексных S-параметров смесителей |
|
S40 |
Измерение на импульсных сигналах |
|
S50 |
Измерение коэффициента шума |
Анализаторы цепей векторные XS-VNA-01 в зависимости от установленных опций диапазона частот имеют разные типы разъемов измерительных портов: N «розетка» для опции F13; 2,92 мм «вилка» для опции F26; 2,4 мм «вилка» для опций F43, F50.
Анализаторы цепей векторные XS-VNA-01 в зависимости от установленных опций количества измерительных портов имеют 2 измерительных порта для опций 213, 200, 250 или 4 измерительных порта для опций 413, 400, 450.
Метрологические и технические характеристики опций F13, F26, F43, F50, 201, 251, 401, 451, 202, 252, 402, 452, 203, 253, 403, 453 приведены в таблицах 3 - 4. Остальные опции анализаторов являются функциональными и дополнительными метрологическими или техническими характеристиками не обладают.
Серийный номер, идентифицирующий каждый экземпляр средства измерений, наносится методом наклейки на заднюю панель и имеет формат тринадцатизначного буквенноцифрового номера.
Для предотвращения несанкционированного доступа анализаторы цепей векторные XS-VNA-01 имеют защитную наклейку завода-изготовителя, закрывающую головку винта крепления корпуса.

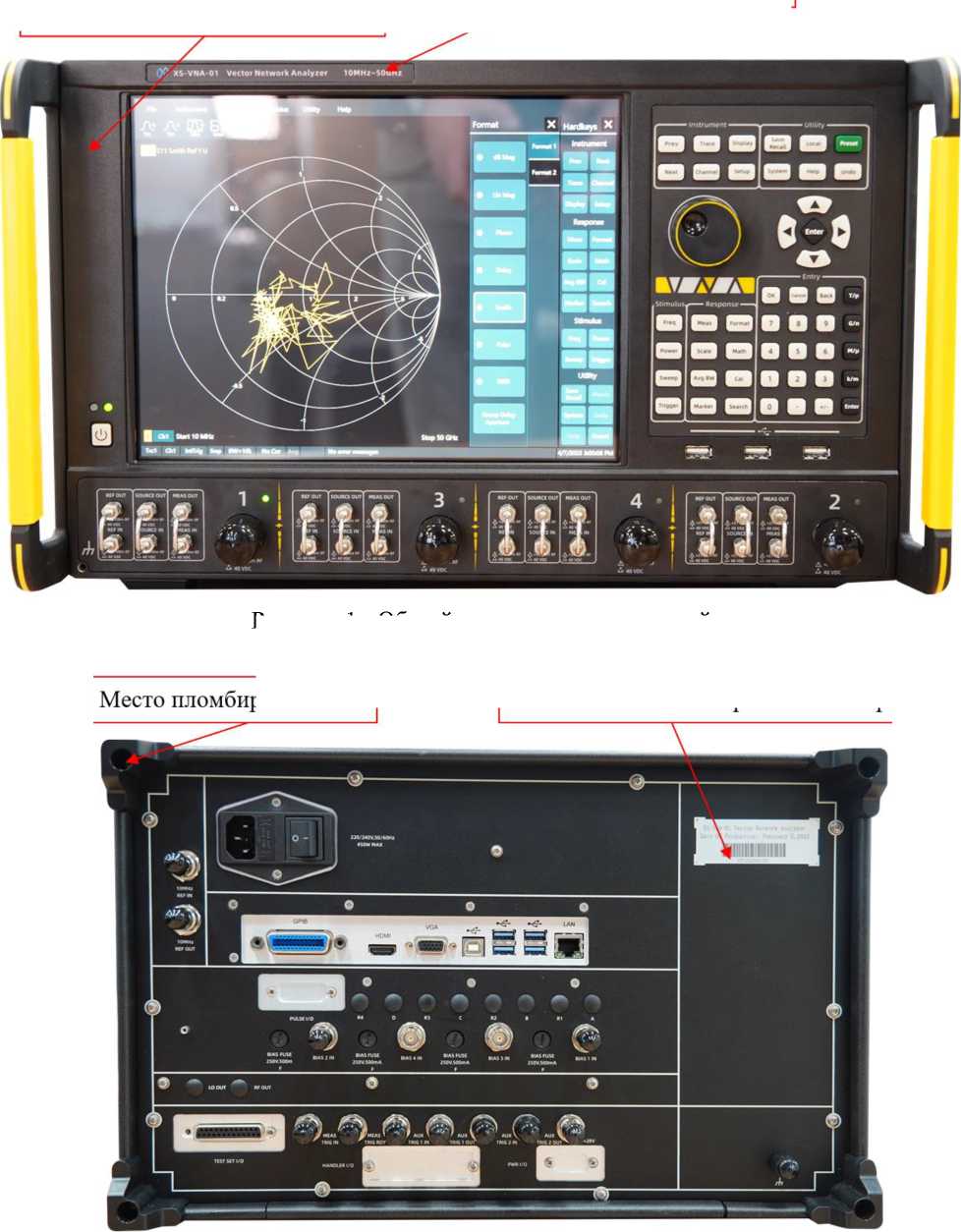

Общий вид анализаторов цепей векторных XS-VNA-01 представлен на рисунках 1 и 2.
|
Место нанесения знака |
Диапазон частот | |
|
утверждения типа | ||
Рисунок 2 - Схема пломбировки от несанкционированного доступа и место нанесения серийного номера, идентифицирующего каждый экземпляр СИ
Рисунок 1 - Общий вид средства измерений
Место нанесения серийного номера
Программное обеспечение «FW XS-VNA-01» предназначено для управления режимами работы анализаторов цепей векторных XS-VNA-01, обработки измерительных сигналов, управления работой анализаторов в процессе проведения измерений, отображения хода измерений. Программное обеспечение «FW XS-VNA-01» предназначено только для работы с анализаторами цепей векторными XS-VNA-01 и не может быть использовано отдельно от измерительно-вычислительной платформы этих анализаторов.
Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик анализаторов цепей векторных XS-VNA-01 за пределы допускаемых значений.
Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.0772014.
Таблица 2 -
обеспечения (ПО)
данные
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
FW XS-VNA-01 |
|
Номер версии (идентификационный номер) ПО |
не ниже 4.3.3.2 |
|
Цифровой идентификатор ПО |
- |
Метрологические и технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
1 |
2 |
3 | |
|
Диапазон частот, в зависимости от опции, Гц |
F13 |
от 1 •Ю7 до 13,5^109 | |
|
F26 |
от 1 •Ю7 до 26,5 •Ю9 | ||
|
F43 |
от 1 •Ю7 до 43,5 •Ю9 | ||
|
F50 |
от 1 •Ю7 до 5 •Ю10 | ||
|
Номинальные значения частоты выхода опорного генератора, МГц |
10 | ||
|
Пределы допускаемой относительной погрешности установки частоты опорного кварцевого генератора |
±1 •Ю-6 | ||
|
Диапазон полос пропускания фильтров ПЧ, Гц |
от 1 до 1 •Ю7 | ||
|
Разрешение установки частоты синтезатора, Гц |
1 | ||
|
Максимальный уровень выходной мощности, в зависимости от опции, в диапазонах частот, дБ (1 мВт), не менее |
F13 |
от 10 МГц до 4 ГГц включ. |
10 |
|
св. 4 до 13,5 ГГц |
8 | ||
|
F26 |
от 10 МГц до 26,5 ГГц |
10 | |
|
F43 |
от 10 МГц до 26,5 ГГц включ. |
10 | |
|
св. 26,5 до 43 ГГц |
9 | ||
|
F50 |
от 10 МГц до 26,5 ГГц включ. |
10 | |
|
св. 26,5 до 35 ГГц включ. |
6 | ||
|
св. 35 до 43,5 ГГц включ. |
2 | ||
|
св. 43,5 до 50 ГГц |
-5 | ||
|
Минимальный уровень выходной мощности, дБ (1 мВт), не более |
штатно |
-20 | |
|
опции 201, 251, 401, 451, 202, 252, 402, 452, 203, 253, 403, 453 |
-80 | ||
Продолжение таблицы 3
|
1 |
2 |
3 | ||
|
Пределы допускаемой абсолютной погрешности установки уровня выходной мощности, в диапазоне частот, дБ |
от 10 МГц до 26,5 ГГц включ. |
±2,5 | ||
|
св. 26,5 до 50 ГГц |
±3 | |||
|
Пределы допускаемой абсолютной погрешности измерений уровня мощности минус 10 дБ (1 мВт), дБ |
от 10 МГц до 26,5 ГГц включ. |
±3 | ||
|
св. 26,5 до 50 ГГц |
±5 | |||
|
Динамический диапазон при полосе пропускания 10 Гц, в зависимости от опции, в диапазоне частот, дБ, не менее |
F13 |
от 10 МГц до 1 ГГц включ. |
105 | |
|
св. 1 до 4 ГГц включ. |
120 | |||
|
св. 4 до 10 ГГц включ. |
127 | |||
|
св. 10 до 13,5 ГГц |
120 | |||
|
F26 |
от 10 МГц до 1 ГГц включ. |
90 | ||
|
св. 1 до 4 ГГц включ. |
120 | |||
|
св. 4 до 10 ГГц включ. |
127 | |||
|
св. 10 до 20 ГГц включ. |
120 | |||
|
св. 20 до 24 ГГц включ |
115 | |||
|
св. 24 до 26,5 ГГц |
110 | |||
|
F43 |
от 10 МГц до 1 ГГц включ. |
80 | ||
|
св. 1 до 13,5 ГГц включ. |
119 | |||
|
св. 13,5 до 26,5 ГГц включ. |
115 | |||
|
св. 26,5 до 35 ГГц включ. |
110 | |||
|
св. 35 до 40 ГГц включ |
105 | |||
|
св. 40 до 43,5 ГГц |
100 | |||
|
F50 |
от 10 МГц до 1 ГГц включ. |
80 | ||
|
св. 1 до 13,5 ГГц включ. |
119 | |||
|
св. 13,5 до 26,5 ГГц включ. |
115 | |||
|
св. 26,5 до 35 ГГц включ. |
110 | |||
|
св. 35 до 43,5 ГГц включ |
100 | |||
|
св. 43,5 до 50 ГГц |
95 | |||
|
Средний уровень собственных шумов приемников сигнала, приведенный к полосе пропускания 1 Гц, в диапазоне частот, дБ (1 мВт), не более |
от 10 МГц до 1 ГГц включ. |
-74 | ||
|
св. 1 до 13,5 ГГц включ. |
-119 | |||
|
св. 13,5 до 26,5 ГГц включ. |
-115 | |||
|
св. 26,5 до 30 ГГц включ. |
-110 | |||
|
св. 30 до 43,5 ГГц включ. |
-105 | |||
|
св. 43,5 до 50 ГГц |
-90 | |||
|
Амплитудное значение шумов измерительной трассы при измерении модуля/фазы коэффициента отражения для уровня выходной мощности 0 дБ (1 мВт), коэффициента отражения 0 дБ, в полосе пропускания 1 кГц, в диапазоне частот, дБ/градус, не более |
модуль |
фаза | ||
|
от 10 до 100 МГц включ. |
0,05 |
1 | ||
|
с в. 100 МГц до 13,5 ГГц включ. |
0,04 |
0,3 | ||
|
св. 13,5 до 50 ГГц |
0,015 |
0,1 | ||
Окончание таблицы 3
|
1 |
2 |
3 |
|
Эффективные параметры, определяющие погрешности измерений комплексных коэффициентов отражения и передачи, при уровне мощности 0 дБ (1 мВт), полосе пропускания 10 Гц, температуре окружающей среды 25±3 °С, после выполнения однопортовой калибровки (только для коэффициента отражения) или полной двухпортовой калибровки по наборам K01, K02, K03, K04, K05, K06, K07 (в зависимости от диапазона частот анализатора) | ||
|
Направленность IEdI, в диапазоне частот, отн. ед. (дБ), не более |
от 10 МГц до 13,5 ГГц включ. |
0,01 (-40) |
|
св. 13,5 до 18 ГГц включ. |
0,013 (-38) | |
|
св. 18 до 26,5 ГГц включ. |
0,014 (-37) | |
|
св. 26,5 до 43,5 ГГц включ. |
0,018 (-35) | |
|
св. 43,5 до 50 ГГц |
0,025 (-32) | |
|
Согласование источника IEsI, в диапазоне частот, отн. ед. (дБ), не более |
от 10 МГц до 13,5 ГГц включ. |
0,03 (-30) |
|
св. 13,5 до 43,5 ГГц включ. |
0,04 (-28) | |
|
св. 43,5 до 50 ГГц |
0,06 (-25) | |
|
Согласование нагрузки IElI, в диапазоне частот, отн. ед. (дБ), не более |
от 10 МГц до 13,5 ГГц включ. |
0,008 (-42) |
|
св. 13,5 до 43,5 ГГц включ. |
0,014 (-37) | |
|
св. 43,5 до 50 ГГц |
0,025 (-32) | |
|
Трекинг передачи IEtI, в диапазоне частот, отн. ед. (дБ), не более |
от 10 МГц до 13,5 ГГц включ. |
0,012 (0,1) |
|
св. 13,5 до 26,5 ГГц включ. |
0,018 (0,16) | |
|
св. 26,5 до 50 ГГц |
0,023 (0,2) | |
|
Трекинг отражения IERI, в диапазоне частот, отн. ед. (дБ), не более |
от 10 МГц до 50 ГГц |
0,006 (0,05) |
|
Пределы допускаемой абсолютной погрешности измерений модуля коэффициента отражения двухполюсников ASii и AS22, отн. ед. |
±(IEdI+IErI-|S11|+IEsI-|S11|2) ±(IEdI+IErI-|S22|+IEsI-|S22|2) | |
|
Пределы допускаемой абсолютной погрешности измерений модуля коэффициента отражения четырехполюсников ASii и AS22, отн. ед. |
±(IEdI+IErI-|S11|+IEsI-|S11|2+ IElI-|S21|-|S12|) ±(IEdI+IErI-|S22|+IEsI-|S22|2+ IElI-|S21|-|S12|) | |
|
Пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения двухполюсников и четырехполюсников, градус |
±[0,5+(180/^)-arcsin(AS11/|S11|)] ±[0,5+(180/K)-arcsin(AS22/|S22|)] | |
|
Пределы допускаемой абсолютной погрешности измерений модуля коэффициента передачи, в диапазоне модуля коэффициента передачи от 0 до минус 50 дБ, дБ |
±IEtI | |
|
Пределы допускаемой абсолютной погрешности измерений фазы коэффициента передачи, в диапазоне модулей коэффициента передачи от 0 до минус 50 дБ, в диапазоне частот, градус |
от 10 МГц до 13,5 ГГц включ. |
±2 |
|
св. 13,5 до 26,5 ГГц включ. |
±3 | |
|
св. 26,5 до 50 ГГц |
±4,5 | |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания:
|
от 100 до 240 от 50 до 60 |
|
Потребляемая мощность, Вт, не более |
500 |
|
Время прогрева, мин |
60 |
|
Габаритные размеры без подножек и ручек (ширинахвысотахглубина), мм |
426x266,5x560 |
|
Масса, кг, не более |
39 |
|
Рабочие условия эксплуатации:
|
от +20 до +30 80 |
|
Условия хранения и транспортирования:
|
от -40 до +70 80 |
|
Средняя наработка на отказ, лет |
10 |
наносится на переднюю панель анализаторов цепей векторных XS-VNA-01 в соответствии с рисунком 1 методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измеренийТаблица 5 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
1 |
2 |
3 |
|
Анализатор цепей векторный |
XS-VNA-01 |
1 шт. |
|
Аппаратные опции | ||
|
Диапазон частот от 10 МГц до 13,5 ГГц |
F13 |
по отдельному заказу |
|
Диапазон частот от 10 МГц до 26,5 ГГц |
F26 |
по отдельному заказу |
|
Диапазон частот от 10 МГц до 43,5 ГГц |
F43 |
по отдельному заказу |
|
Диапазон частот от 10 МГц до 50 ГГц |
F50 |
по отдельному заказу |
|
2 измерительных порта для опции F13 |
213 |
по отдельному заказу |
|
2 измерительных порта для опций F26, F43 |
200 |
по отдельному заказу |
|
2 измерительных порта для опции F50 |
250 |
по отдельному заказу |
|
4 измерительных порта для опции F13 |
413 |
по отдельному заказу |
|
4 измерительных порта для опций F26, F43 |
400 |
по отдельному заказу |
|
4 измерительных порта для опции F50 |
450 |
по отдельному заказу |
|
Внутренние аттенюаторы источников (для 2-х измерительных портов) для опций F26, F43 |
201 |
по отдельному заказу |
|
Внутренние аттенюаторы источников (для 2-х измерительных портов) для опции F50 |
251 |
по отдельному заказу |
|
Внутренние аттенюаторы источников и приемников (для 2-х измерительных портов) для опций F26, F43 |
202 |
по отдельному заказу |
Продолжение таблицы 5
|
1 |
2 |
3 |
|
Внутренние аттенюаторы источников и приемников (для 2-х измерительных портов) для опции F50 |
252 |
по отдельному заказу |
|
Внутренние аттенюаторы источников с инжекторами питания и аттенюаторы приемников (для 2-х измерительных портов) для опций F26, F43 |
203 |
по отдельному заказу |
|
Внутренние аттенюаторы источников с инжекторами питания и аттенюаторы приемников (для 2-х измерительных портов) для опции F50 |
253 |
по отдельному заказу |
|
Внутренние аттенюаторы источников (для 4-х измерительных портов) для опций F26, F43 |
401 |
по отдельному заказу |
|
Внутренние аттенюаторы источников (для 4-х измерительных портов) для опции F50 |
451 |
по отдельному заказу |
|
Внутренние аттенюаторы источников и приемников (для 4-х измерительных портов) для опций F26, F43 |
402 |
по отдельному заказу |
|
Внутренние аттенюаторы источников и аттенюаторы приемников (для 4-х измерительных портов) для опции F50 |
452 |
по отдельному заказу |
|
Внутренние аттенюаторы источников с инжекторами питания и аттенюаторы приемников (для 4-х измерительных портов) для опций F26, F43 |
403 |
по отдельному заказу |
|
Внутренние аттенюаторы источников с инжекторами питания и аттенюаторы приемников (для 4-х измерительных портов) для опции F50 |
453 |
по отдельному заказу |
|
Прямой доступ к промежуточной частоте (ПЧ) для опций F26, F43 |
404 |
по отдельному заказу |
|
Измерение коэффициента шума для опций F26, F43 |
405 |
по отдельному заказу |
|
Прямой доступ к промежуточной частоте (ПЧ) для опции F50 |
454 |
по отдельному заказу |
|
Измерение коэффициента шума для опции F50 |
455 |
по отдельному заказу |
|
Программные опции | ||
|
Измерение с преобразованием частоты |
S30 |
по отдельному заказу |
|
Измерение скалярных S-параметров смесителей |
S31 |
по отдельному заказу |
|
Измерение комплексных S-параметров смесителей |
S32 |
по отдельному заказу |
|
Измерение на импульсных сигналах |
S40 |
по отдельному заказу |
|
Измерение коэффициента шума |
S50 |
по отдельному заказу |
|
Принадлежности | ||
|
Набор калибровочных мер TOSM, разъем 3,5 мм «вилка», 4 шт. |
K01 |
по отдельному заказу |
|
Набор калибровочных мер TOSM, разъем 3,5 мм «розетка», 4 шт. |
K02 |
по отдельному заказу |
|
Набор калибровочных мер TOSM, разъем 3,5 мм «вилка»/«розетка», 8 шт. |
K03 |
по отдельному заказу |
|
Набор калибровочных мер TOSM, разъем N-тип «розетка», 4 шт. |
K04 |
по отдельному заказу |
Окончание таблицы 5
|
1 |
2 |
3 |
|
Набор калибровочных мер TOSM, разъем 2,4 мм «вилка», 4 шт. |
K05 |
по отдельному заказу |
|
Набор калибровочных мер TOSM, разъем 2,4 мм «розетка», 4 шт. |
K06 |
по отдельному заказу |
|
Набор калибровочных мер TOSM, разъем 2,4 мм «вилка»/«розетка», 8 шт. |
K07 |
по отдельному заказу |
|
Кабель питания |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
Сведения о методиках (методах) измерений приведены в разделе 6 «Измерения» руководства по эксплуатации.
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2360 Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 30 декабря 2019 г. № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»;
Приказ Росстандарта от 9 ноября 2022 г. № 2813 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 37,50 до 118,1 ГГц»;
Приказ Росстандарта от 30 декабря 2019 г. № 3383 «Об утверждении Государственной поверочной схемы для средств измерений ослабления напряжения постоянного тока и электромагнитных колебаний в диапазоне частот от 20 Гц до 178,4 ГГц»;
Приказ Росстандарта от 16 августа 2023 г. № 1678 «Об утверждении Государственной поверочной схемы для средств измерений волнового сопротивления, комплексных коэффициентов отражения и передачи в коаксиальных волноводах в диапазоне частот от 0 до 67 ГГц»;
МИ 3411-2013 ГСИ. Анализаторы цепей векторные. Методика определения метрологических характеристик;
Стандарт предприятия изготовителя «Xiansheng Technology Co., Ltd».
Правообладатель«Xiansheng Technology Co., Ltd», Китай
Юридический адрес: 430, 4th floor, No. 8 Sijiqing Road, Haidian District, Beijing, China Телефон: +8610-88594530
Web-сайт: https://www.xiansheng-tech.com
E-mail: sales@xiansheng-tech.com
Изготовитель«Xiansheng Technology Co., Ltd», Китай
Юридический адрес: 430, 4th floor, No. 8 Sijiqing Road, Haidian District, Beijing, China Адрес места осуществления деятельности: No. 8, Lane 517, Rd. Xinbo, Maogang Town of Songjiang District, Shanghai, China
Телефон: +8610-88594530
Web-сайт: https://www.xiansheng-tech.com E-mail: sales@xiansheng-tech.com
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Телефон: +7 (495) 544-00-00
Факс: +7 (499)124-99-96
E-mail: info@rostest.ru
Web-сайт: http://www.rostest.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310639.
