МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Госстандарт)

24 октября 2017 г.                                          №  2244____

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 53184 «Комплексы измерительные значений текущего времени с фото-видеофиксацией «ПаркРайт» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением ООО «Технологии распознавания» б/д приказываю:

• 1. Внести изменения в описание типа на комплексы измерительные значений текущего времени с фото-видеофиксацией «ПаркРайт», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 55656-13, изложив его в новой редакции согласно приложению к настоящему приказу. Установить поверку по документу: РСАВ.402100.012 МП с изменением № 1, и распространить его действие документа на комплексы измерительные значений текущего времени с фото-видеофиксацией «ПаркРайт», находящиеся в эксплуатации.

• 2.  Переоформить свидетельство об утверждении типа №  53184

«Комплексы измерительные значений текущего времени с фотовидеофиксацией «ПаркРайт», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 55656-13, в связи с внесением изменений в документ на методику поверки.

• 3.  Управлению метрологии (Е.Р. Лазаренко), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ ,0 СЕРТИФИКАТЕ ЭП *

Сертификат: 61DA1E000300E901C1ED Кому выдан: Голубев Сергей Сергеевич Действителен: с 17.11.2016 до 17.11.2017

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы измерительные значений текущего времени с фото-видеофиксацией «ПаркРайт» (далее - комплексы) предназначены для измерений значений текущего времени синхронизированных с национальной шкалой времени Российской Федерации UTC(SU), измерений текущих навигационных параметров и определения на их основе координат.

Принцип действия комплексов основан на параллельном приеме и обработке сигналов навигационных космических аппаратов космических навигационных систем ГЛОНАСС/GPS с помощью навигационного приемника, входящего в состав комплекса, автоматической синхронизации шкалы времени комплекса с национальной шкалой времени Российской Федерации UTC(SU), и записи текущего момента времени в сохраняемые фото-видеокадры получаемые комплексом.

Комплекс состоит из компьютерного блока со встроенным приемником навигационных сигналов глобальных навигационных спутниковых систем, видеоблока, спутниковой антенны и блока питания.

Видеоблок обеспечивает получение видеоинформации и имеет инфракрасный прожектор, компьютерный блок обеспечивает обработку сигналов глобальных навигационных спутниковых систем, полученных от спутниковой антенны, расчет координат комплекса, формирование видео изображения со служебными отметками (датой, временем и другими данными). Все измерения проводятся в автоматическом режиме. Результаты измерений, служебная и видеоинформация может передаваться на внешние накопители, в том числе по беспроводным каналам связи.

Комплексы выпускаются в трех модификациях: PR01, PR02, PR03, которые имеют идентичные метрологические характеристики и отличаются только конструктивным исполнением.

В модификации PR01 комплекс изготавливается в виде моноблока.

В модификации PR02 компьютерный блок встроен в приборную панель автомобиля, видеоблок выполнен отдельно и соединен с компьютерным блоком кабелями.

В модификации PR03 компьютерный блок и видеоблок выполнены в виде двух отдельных корпусов, соединенных кабелями.

Общий вид модификаций комплекса представлен на рисунках 1 - 3

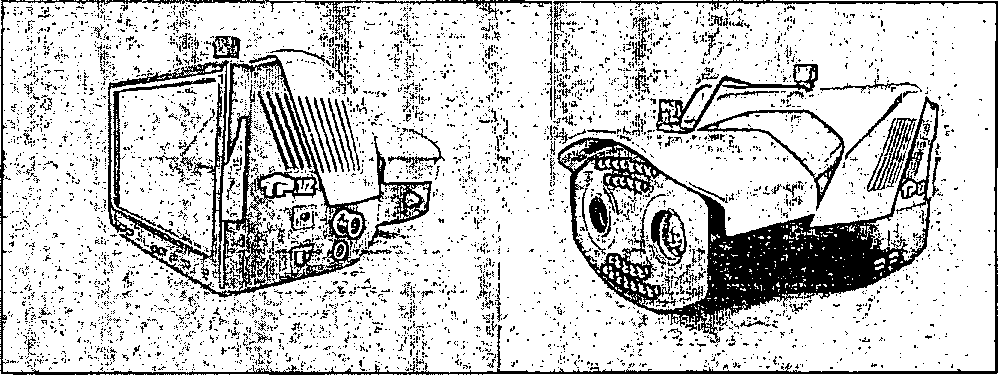

Рисунок 1 - Общий вид комплекса в модификации PR01

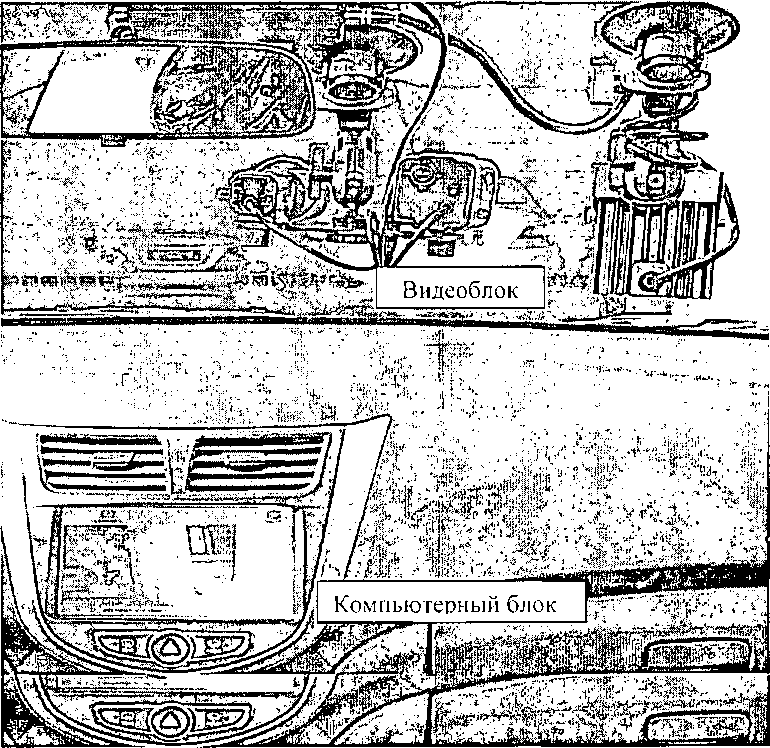

Рисунок 2 - Общий вид комплекса в модификации PR02

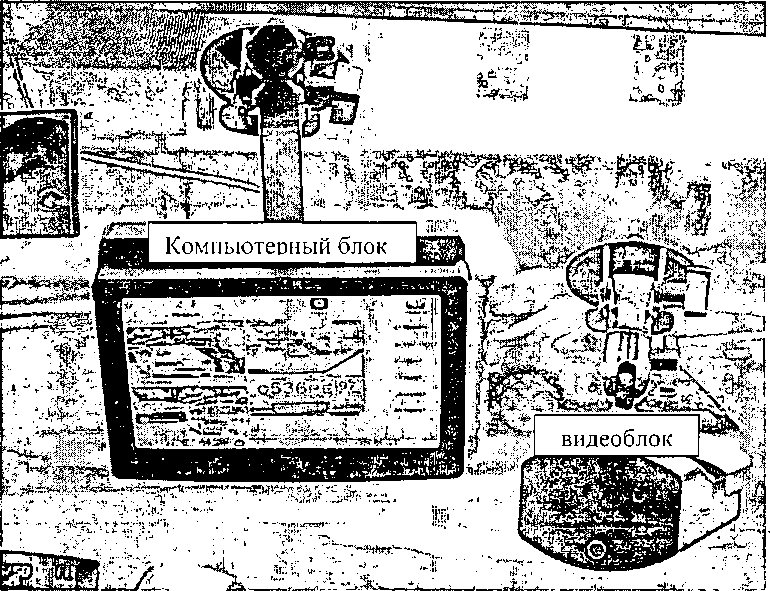

Рисунок 3 - Общий вид комплекса в модификации PR03

Пломбирование комплексов не предусмотрено

Метрологически значимая часть программного обеспечения (ПО) обеспечивает определение координат комплекса и текущего времени, а также расчета интервалов времени.

Защита программного обеспечения от изменения метрологически значимой его части реализована путем проверки контрольной суммы прошивки комплекса при старте.

Защита записанных результатов измерений, видеоданных и служебной информации от преднамеренных и случайных изменений реализована использованием пароля и специального формата данных, не дающего возможности несанкционированного изменения.

Уровень защиты ПО комплекса соответствует уровню «С» по МИ 3286-2010.

Таблица 1 - Идентификационные данные ПО

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на титульный лист формуляра и руководства по эксплуатации типографским способом и на корпус компьютерного блока комплекса в виде наклейки.

Таблица 4 - Комплектность средства измерений

осуществляется по документу РСАВ.402100.012 МП «Комплексы измерительные значений текущего времени с фото-видеофиксацией «ПаркРайт». Методика поверки с изменением №1», утвержденному «ВНИИФТРИ» 03.08.2017 г.

Основные средства поверки:

• - модуль коррекции времени МКВ-02Ц (per. № 44097-10). пределы допускаемой абсолютной погрешности синхронизации среза выходного импульса со шкалой UTC(SU)±110*³ с;

• - имитатор сигналов СН-3803М (per. № 54309-13), пределы допускаемых значений среднего квадратического отклонения случайной составляющей погрешности формирования беззапросной дальности до НК А КНС ГЛОНАСС и GPS по фазе дальномерного кода ±0,1 м.

• - аппаратура навигационно-временная потребителей глобальных навигационных спутниковых систем ГЛОНАСС/GPS/GALILEO/SBAS NV08C-MCM, NV08C-CSM и NV08C-CSM-DR, (per. № 52614-13); границы допускаемой инструментальной погрешности (с доверительной вероятностью 0,95) определения координат в плане с использованием дифференциального режима SBAS ±2 м, пределы допускаемого среднего квадратического отклонения случайной составляющей инструментальной погрешности синхронизации ШВ к ШВ UTC(SU), UTC(USNO), системным ШВ систем ГЛОНАСС и GPS не более ±15 нс;

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

приведены в эксплуатационном документе.

ГОСТ 8 129-99 ГСИ. Государственная поверочная схема для средств измерения времени и частоты

ГОСТ Р 52456-2005 Глобальная навигационная спутниковая система и глобальная система позиционирования. Приемник индивидуальный для автомобильного транспорта

Комплексы измерительные значений текущего времени с фото-видеофиксацией «ПаркРайт». Технические условия 4278-012-95195549-2013 ТУ.

Общество с ограниченной ответственностью «Технологии Распознавания»

(«ООО «Технологии Распознавания»)

ИНН 7709677268

Адрес: 107023, Москва, Электрозаводская, д. 24, оф. 405

Юридический адрес: 109004, Москва, Тетеринский переулок, д. 16. стр.1 (помещение ТАРП ЦАО)

Телефон (факс): (495) 785-15-36; (495) 645-67-06

Web-сайт: www.recognize.ru

E-mail: info@ recognize.ru

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Адрес: 141570. Московская область. Солнечногорский район, рабочий поселок Менделеево, промзона ВНИИФТРИ, корпус 11

Телефон (факс): (495) 526-63-00

E-mail: office@vniiftri.ru, eskin@vniiftri.ru

Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств измерений в целях утверждения типа № 30002-13 от 07.10.2013 г.
