ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Система измерений количества и показателей качества нефтепродуктов передвижная каркасного типа № 6/586/5 (далее - СИКН) предназначена для автоматизированных измерений массы (массового расхода) нефтепродуктов (бензин, дизельное топливо, топливо и керосины для реактивных двигателей).

Описание средства измерений

СИКН представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта и состоящей из блока измерительных линий, блока отбора арбитражной пробы, узла подключения передвижной поверочной установки, узла подключения к нефтепродуктопроводу, системы сбора, обработки информации и управления (см. рисунок 1). Монтаж и наладка СИКН осуществляются непосредственно на объекте эксплуатации в соответствии с проектной документацией на СИКН и эксплуатационными документами на ее компоненты.

Принцип действия СИКН основан на использовании прямого метода динамических измерений массы нефтепродуктов, транспортируемых по трубопроводам, с помощью измерительных компонентов: счетчиков-расходомеров массовых, преобразователей температуры и давления, измерительно-вычислительного комплекса. Выходные электрические сигналы счетчиков-расходомеров массовых, преобразователей температуры и давления поступают на соответствующие входы измерительно-вычислительного комплекса, который преобразует их и вычисляет массу нефтепродуктов по реализованному в нем алгоритму. Часть измерительных компонентов СИКН формируют измерительные каналы (ИК) метрологические характеристики которых определяются комплектным методом.

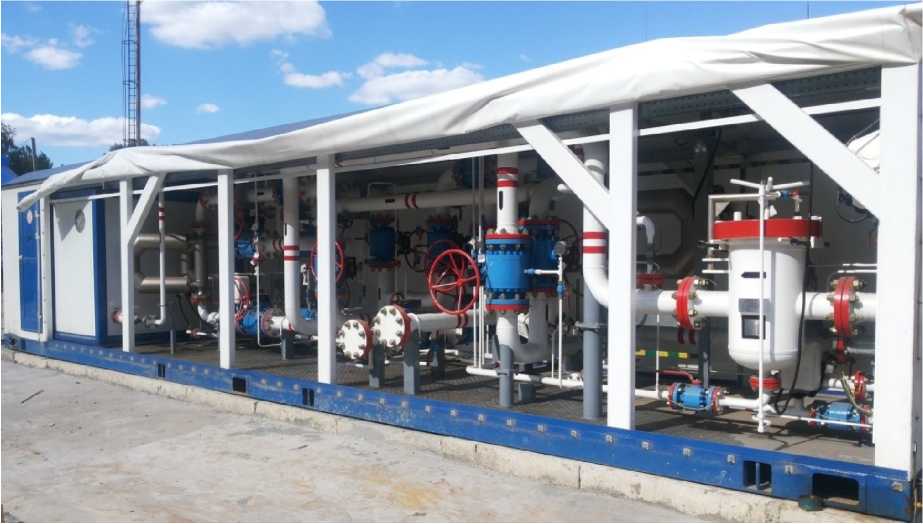

Рисунок 1 - Общий вид СИКН

В состав СИКН входят измерительные компоненты, приведенные в таблице 1. Измерительные компоненты могут быть заменены в процессе эксплуатации на измерительные компоненты, утвержденного типа, приведенные в таблице 1.

Таблица 1 - Перечень измерительных компонентов

В состав СИКН входят показывающие средства измерений давления и температуры

нефти утвержденных типов: манометры показывающие для точных измерений МПТИ (регистрационный номер 26803-11), манометры избыточного давления показывающие МП-У (регистрационный номер 10135-10), термометры стеклянные ASTM модификации АСТМ 33С (42590-09).

СИКН обеспечивает выполнение следующих основных функций:

- автоматизированные измерения массы (массового расхода) нефтепродуктов в рабочих диапазонах расхода, температуры, давления;

- автоматические измерения температуры, давления, плотности нефтепродуктов;

- измерения давления и температуры нефтепродуктов с помощью показывающих средств измерений давления и температуры соответственно;

- поверка и контроль метрологических характеристик СРМ с применением поверочной установки в автоматизированном режиме;

- контроль метрологических характеристик рабочих СРМ по контрольному СРМ в автоматизированном режиме;

- защита алгоритма и программного обеспечения СИКН от несанкционированного доступа;

- автоматический контроль параметров измеряемого потока, их индикация и сигнализация нарушений установленных границ;

- автоматический и ручной отбор проб нефтепродуктов;

- регистрация и хранение результатов измерений, формирование отчетов.

Для исключения возможности несанкционированного вмешательства, которое может повлиять на точность измерений, средства измерений снабжены средствами защиты в соответствии с описаниями типа и (или) методиками поверки данных средств измерений, а так же МИ 3002-2006 «ГСИ. Рекомендация. Правила пломбирования и клеймения средств измерений и оборудования, применяемых в составе систем измерений количества и показателей качества нефти и поверочных установок».

Программное обеспечение обеспечивает реализацию функций СИКН. Программное обеспечение (ПО) СИКН реализовано в комплексе измерительно-вычислительном ИМЦ-07 (далее - ИВК) и компьютере автоматизированного рабочего места (АРМ) оператора «Форвард «Pro». Наименования ПО и идентификационные данные указаны в таблице 2.

Таблица 2 - Идентификационные данные ПО

ПО имеет:

• - свидетельство ФГУП «ВНИИМ им. Д.И. Менделеева» о метрологической аттестации программного обеспечения (программы) ИВК № ПО - 2550 - 06 - 2013 от 15.04.2013;

• - свидетельство ФГУП «ВНИИР» о метрологической аттестации программного обеспечения АРМ оператора № 23104-12 от 11.09.2012.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений по Р 50.2.077 - 2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения» соответствует среднему.

Метрологические и технические характеристики

Состав и основные метрологические характеристики ИК, а также метрологические и основные технические характеристики СИКН и параметры измеряемой среды приведены в таблицах 3-5.

Таблица 3 - Состав и основные метрологические характеристики ИК

• ¹⁾ Пределы допускаемой относительной погрешности ИК массового расхода с СРМ, применяемым в качестве резервного.

• ²⁾ Пределы допускаемой относительной погрешности ИК массового расхода с контрольно-резервным СРМ, применяемым в качестве контрольного.

Таблица 4 - Метрологические характеристики СИКН

Таблица 5 - Основные технические характеристики СИКН и параметры из измеряемой среды

наносится на титульный лист эксплуатационной документации СИКН типографским способом.

Комплектность средства измерений

Комплектность СИКН приведена в таблице 6. Таблица 6- Комплектность СИКН

осуществляется по документу МП 0236-14-2015 «Инструкция. ГСИ. Система измерений количества и показателей качества нефтепродуктов передвижная каркасного типа № 6/586/5. Методика поверки» с изменением № 1, утвержденному ФГУП «ВНИИР» 19.12.2019 г.

Основные средства поверки:

- рабочий эталон 1-го или 2-го разряда в соответствии с частью 2 Государственной поверочной схемы, утвержденной приказом Росстандарта от 07.02.2018 № 256.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик СИКН с требуемой точностью.

Знак поверки наносится на свидетельство о поверке СИКН.

приведены в документе «ГСИ. Масса нефтепродуктов. Методика измерений с применением системы измерений количества и показателей качества нефтепродуктов передвижной каркасного типа № 6/586/5» с изменением № 1, зарегистрирована в Федеральном информационном фонде по обеспечению единства измерений под № ФР.1.29.2015.21046.

Приказ Минэнерго России от 15 марта 2016 г. № 179 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений, выполняемых при учете используемых энергетических ресурсов, и обязательных метрологических требований к ним, в том числе показателей точности измерений»

Приказ Росстандарта от 07.02.2018 № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

Великолукский завод «Транснефтемаш» - филиал АО «Транснефть - Верхняя Волга» ИНН 5260900725

Адрес: ул. Гоголя, д. 2, г. Великие Луки, Псковская область, Россия, 182115 Телефон/факс: 8(81153) 9-26-67

Модернизация системы измерений количества и показателей качества нефтепродуктов передвижной каркасного типа № 6/586/5 проведена

Мичуринским районным управлением филиалом Акционерного общества «Транснефть - Дружба» (МРУ АО «Транснефть - Дружба»)

ИНН 3235002178

Адрес: 393760, Тамбовская область, г. Мичуринск, ул. Марата, д. 162 «Б»

Телефон (факс): 8(47545) 5-35-45

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии»

Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-ая Азинская, д. 7 «а»

Телефон: 8(843) 272-70-62

Факс: 8(843) 272-00-32

Web-сайт: www.vniir.org

E-mail: office@vniir.org

Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний в целях утверждения типа № RA.RU.310592 от 23.01.2015 г.

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

___09 декабря 2020 г.

Москва

О внесении изменений в описание типа на систему измерений количества и показателей качества нефтепродуктов передвижная каркасного типа № 6/586/5

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, и в связи с обращениями АО «Транснефть-Дружба» от 7 мая 2020 г. № ТДР-300-03-11-09/18205 и № ТДР-300-03-11-09/18209 приказываю:

• 1. Утвердить новую редакцию описания типа на систему измерений количества и показателей качества нефтепродуктов передвижная каркасного типа № 6/586/5, зарегистрированную в Федеральном информационном фонде по обеспечению единства измерений под номером 62698-15, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Установить методику поверки по документу МП 0236-14-2015

«ГСИ. Система измерений количества и показателей качества нефтепродуктов передвижная каркасного типа №   6/586/5. Методика поверки»

с изменением № 1, утвержденному ФГУП «ВНИИР» от 19 декабря 2019 г.

• 3. ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить внесение сведений в Федеральный информационный фонд по обеспечению единства измерений.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.
