ФЕДЕРАЛЬНОЕ АГЕНТСВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

ФЕДЕРАЛЬНОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ «ГОСУДАРСТВЕННЫЙ РЕГИОНАЛЬНЫЙ ЦЕНТР СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И

' ' .    ИСПЫТАНИЙ В РЯЗАНСКОЙ ОБЛАСТИ»

(ФБУ «Рязанский ЦСМ»)

СОГЛАСОВАНО

«ГСИ. Термометры TESTO 174, TESTO 175-Т1, TESTO 175-Т2, TESTO 175-ТЗ, TESTO 177-Т1,

TESTO 177-Т2, TESTO 177-ТЗ, TESTO 177-Т4. Методика поверки»

ТТ-МП-323 83-2023

2023

Настоящая методика поверки распространяется на термометры TESTO 174, TESTO 175-Т1, TESTO 175-Т2, TESTO 175-ТЗ, TESTO 177 Tl, TESTO I77-T2, TESTO 177-ТЗ, TESTO 177-Т4, фирмы «TESTO AG», Германия (далее - термометры) и устанавливает порядок проведения их первичной и периодической поверки.

В целях обеспечения прослеживаемости поверяемого прибора к государственным первичным эталонам единиц величин необходимо соблюдать требования настоящей методики поверки.

Выполнение всех требований настоящей методики обеспечивает прослеживаемость поверяемого средства измерений в соответствии с государственной поверочной схемой для средств измерений температуры, утвержденной приказом Госстандарта от 23.12.2022 № 3253 к следующим государственным первичным эталонам:

• -  ГЭТ 34-2020 Государственный первичный эталон единицы температуры в диапазоне от 0 до 3200 °C;

• -  ГЭТ 35-2021 Государственный первичный эталон единицы температуры - кельвина в диапазоне от 0,3 до 273,16 К.

В настоящей методике поверки используются методы прямых измерений по эталонным мерам и непосредственного сличения с эталонным средством поверки.

• 2.1 Т1ри проведении первичной и периодической поверки должны быть выполнены операции, указанные в таблице 1.

Таблица 1 - Операции поверки

3 Требования к условиям проведения поверки

3.1 При проведении поверки должны соблюдаться следующие условия влияющих факторов:

К проведению поверки допускаются лица:

• 4.1 К проведению поверки допускаются лица, ознакомленные с технической документацией на термометры; имеющие необходимую квалификацию и опыт; прошедшие инструктаж по технике безопасности.

• 4.2 Требования к специалистам в целях обеспечения безопасности работ и возможности выполнения процедур отсутствуют.

• 5.1 При проведении поверки применяют средства поверки, указанные в таблице 2.

Таблица 2 - Средства поверки

Примечание - Допускается использовать при поверке другие утверждённые и аттестованные эталоны единиц, средства измерений утверждённого типа и поверенные, удовлетворяющие метрологическим требованиям, указанным в таблице 2 и обеспечивающих передачу единицы величины поверяемому средству измерений с точностью, удовлетворяющей требованиям Государственной поверочной схемы для средств измерений температуры.

При проведении поверки необходимо соблюдать:

• -  требования безопасности, которые предусматривают «Правила технической эксплуатации

электроустановок потребителей» и «Правила по охране труда при эксплуатации установок» (ПОТЭУ (2014));    ^;

• -  указания по технике безопасности, приведенные в эксплуатационной документации на средства поверки;

• -  указания по технике безопасности, приведенные в паспорте и руководстве по эксплуатации.

• 7.1 При внешнем осмотре проверить:

• -  соответствие внешнего вида и маркировки термометров и составных частей Описанию типа и требованиям эксплуатационной документации;

отсутствие механических повреждений, влияющих на работоспособность термометров.

• 7.2 Термометры, не отвечающие перечисленным выше требованиям, дальнейшей поверке не подлежат.

• 8.1 Контроль условий поверки

  • 8.1.1 Перед началом проведения поверки необходимо выполнить контроль условия влияющих факторов в том помещении, где будет проводиться поверка.

  • 8.1.2 Для измерений использовать средства измерений, указанные в разделе 5, таблица 2.

  • 8.1.3 Влияющие факторы и их пределы указаны в разделе 3 настоящей методики. В противном случае поверку не проводят до приведения условий в соответствие с разделом 3.

• 8.2 Подготовка к поверке

  • 8.2.1 Перед поверкой термометры необходимо выдержать при температуре окружающей среды 20±5 °C в течение двух часов.

• 8.3 Опробование средств измерений

Проверить термометр на функционирование в следующей последовательности:

• -  включить питание термометра, убедиться, что батарея питания не разряжена;

• -  проконтролировать показания термометра: на дисплее должно высвечиваться значение температуры близкое к значению температуры окружающей среды.

Для TESTO I77-T1:

• -  подсоединить к термометру персональный компьютер с установленным программным обеспечением «ComSoft3» фирмы «Testo», Германия, значение измеренной температуры, отображенное на мониторе персонального компьютера, должно быть близкое к значению температуры окружающей среды.

Термометры, не отвечающие перечисленным выше требованиям, дальнейшей поверке не подлежат.

• 9.1 Определение погрешности измерений температуры

  • 9.1.1 Определение погрешности измерений температуры термопреобразователей, входящих в состав электронного блока.

    • 9.1.1.1 Измерения проводят в семи точках диапазона измерений температуры: в крайних точках и в пяти точках, равномерно распределенных внутри диапазона поверяемого термометра.

    • 9.1.1.2 Установить в климатической камере необходимую температуру.

    • 9.1.1.3 Поместить поверяемый термометр и эталонный ТС в рабочую зону климатической камеры таким образом, чтобы чувствительный элемент эталонного ТС и чувствительный элемент поверяемого термометра находились как можно ближе друг к другу.

    • 9.1.1.4 Эталонный ТС подключить к измерителю.

    • 9.1.1.5 По истечении 10 минут после выхода камеры на заданную температуру, зафиксировать показания эталонного ТС и поверяемого термометра.

    • 9.1.1.6 Определить абсолютную погрешность измерений температуры Д, °C по формуле:

Д-Тизм-Тэт,                       (1)

где Тизм - результат измерений поверяемого термометра, °C;

Тэт - результат измерений температуры эталонным ТС, °C.

• 9.1.1.7 Результаты поверки по данному пункту считаются положительными, если значения погрешности измерений температуры находятся и пределах, указанных таблице 3.

аблица 3 - Пределы значений погрешности

• 9.1.2 Определение основной погрешности термометров с погружаемыми первичными преобразователями.

  • 9.1.2.1 Поместить в термостат эталонный ТП, подключенный к измерителю, и первичный преобразователь поверяемого термометра. Глубина погружения в теплоноситель жидкостного термостата не менее 250 мм.

  • 9.1.2.2 Последовательно установить в термостате десять значений температуры, равномерно распределенных по диапазону измерений, включая наибольшее и наименьшее значение.

  • 9.1.2.3 При' каждом установленном значении температуры выдержать эталонный ТП и первичный преобразователь поверяемого термометра не менее 10 минут. По истечении указанного времени считать показания с дисплея измерителя и дисплея поверяемого термометра (при поверке 177-Т1 подключить к термометру персональный компьютер и считать результаты измерений с его дисплея).

  • 9.1.2.4 Для каждого установленного значения температуры определить относительную или абсолютную погрешность измерений температуры. Тип погрешности выбирается из таблицы 4, в зависимости от точки диапазона.

Абсолютную погрешность измерений температуры А, °C определить по формуле:

А = Тизм ■ Тэт,                           (2)

где Тизм - результат измерений поверяемого термометра, °C;

Тэт - результат измерений температуры эталонным ТП, °C.

Относительную погрешность измерений температуры 8, % определить по формуле:

,                       8 = (Тизм-Тэ_Т)/Т_эт-100.                   (3)

Таблица 4 - Типы погрешности

• 9.1.2.5 Результаты поверки по данному пункту считаются положительными, если значения погрешности измерений температуры находятся в пределах, указанных и таблице 4.

9.1.3 Определение основной погрешности термометров с воздушными первичными преобразователями.

• 9.1.3.1 Поместить в эталонную меру температуры первичный преобразователь поверяемого термометра. Последовательно установить в мере десять значений температуры, равномерно распределенных по диапазону измерений, включая наибольшее и наименьшее значение.

• 9.1.3.2 Повторить операции по п. 9.1.2.3 - 9.1.2.4.

9.1.3.4 Результаты поверки по данному пункту считаются положительными, если значения погрешности измерений температуры находятся в пределах, указанных в таблице 4.

• 10.1 Сведения о результатах поверки средств измерений передаются в Федеральный информационный фонд по обеспечению единства измерений.

• 10.2 При положительных результатах поверки по заявлению владельца средства измерений или лица, представившего средство измерений на поверку, выдается свидетельство о поверке, оформленное в соответствии с действующими нормативно-правовыми документами.

При отрицательных результатах поверки по заявлению владельца средства измерений или лица, представившего средство измерений на поверку, выдается извещение о непригодности к применению средства измерений, оформленное в' соответствии с действующими нормативноправовыми документами.

Инженер по метрологии I категории сектора поверки теплотехнических средств измерени

Начальник сектора поверки теплотехнических средств измерений

7

Москва

22 декабря 2023 г.

До 2770

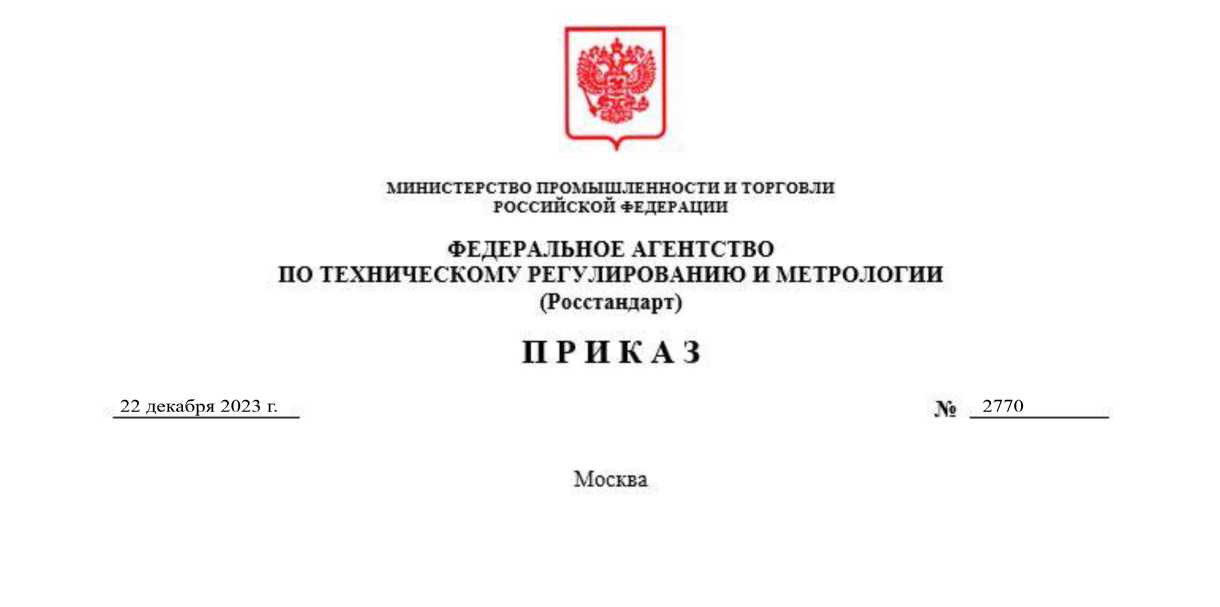

ПРИКАЗ

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

Об установлении методики поверки средств измерений

В соответствии с частью 2 статьи 12 Федерального закона от 26 июня 2008 г. № 102-ФЗ «Об обеспечении единства измерений», пунктом 1 главы I Положения о Федеральном агентстве по техническому регулированию и метрологии, утвержденного постановлением Правительства Российской Федерации от 17 июня 2004 г. № 294 «О Федеральном агентстве по техническому регулированию и метрологии», пунктом 10 и абзацем четвертым пункта 11 Порядка установления, отмены методик поверки и внесения изменений в них, утвержденного приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2907 «Об утверждении порядка установления и изменения интервала между поверками средств измерений, порядка установления, отмены методик поверки и внесения изменений в них, требований к методикам поверки средств измерений», п р и к а з ы в а ю:

• 1. Установить методику поверки ТТ-МП-32383-2023 «ГСИ. Термометры TESTO 174, TESTO 175-Т1, TESTO 175-Т2, TESTO 175-ТЗ, TESTO 177-Т1, TESTO 177-T2, TESTO 177-T3, TESTO 177-T4. Методика поверки», согласованную федеральным бюджетным учреждением «Государственный региональный центр стандартизации, метрологии и испытаний в Рязанской области» (ФБУ «Рязанский ЦСМ») 20 ноября 2023 г. для термометров TESTO 174, TESTO 175-Т1, TESTO 175-Т2, TESTO 175-ТЗ, TESTO 177-Т1, TESTO 177-T2, TESTO 177-T3, TESTO 177-T4, производства фирмы «TESTO AG», Германия, зарегистрированных в Федеральном информационном фонде по обеспечению единства измерений (далее - Федеральный фонд) под номером 32383-06, согласно приложению к настоящему приказу.

• 2. Отменить методику поверки «Инструкция. Термометры TESTO 174, TESTO 175-Т1, TESTO 175-Т2, TESTO 175-ТЗ, TESTO 177-Т1, TESTO 177-T2, TESTO 177-T3, TESTO 177-T4 фирмы «TESTO AG», Германия. Методика

поверки»,    утвержденную закрытым акционерным обществом

«Метрологический центр энергоресурсов» (ЗАО «МЦЭ») в июле 2006 г., для средств измерений, указанных в пункте 1 настоящего приказа.

• 3. Распространить требования настоящего приказа на средства измерений, указанные в пункте 1 настоящего приказа, находящиеся в эксплуатации.

• 4. Управлению метрологии, государственного контроля и надзора Федерального агентства по техническому регулированию и метрологии в течение 5 рабочих дней со дня утверждения настоящего приказа направить в федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» необходимые сведения, предусмотренные настоящим приказом, для внесения в Федеральный фонд.

• 5. Федеральному государственному   бюджетному учреждению

«Всероссийский научно-исследовательский  институт метрологической

службы» внести соответствующие изменения в Федеральный фонд.

• 6. Контроль за исполнением настоящего приказа оставляю за собой.

f                                           >

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 646070CB8580659469A85BF6D1B138C0

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 20.12.2022 до 14.03.2024

\_________________/

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «22» декабря 2023 г. № 2770

ГСИ. Термометры TESTO 174, TESTO 175-Т1, TESTO 175-Т2, TESTO 175-ТЗ, TESTO 177-Т1, TESTO 177-T2, TESTO 177-T3, TESTO 177-T4.

Методика поверки

ТТ-МП-32383-2023
