Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «18» мая 2018 г. №963

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Газоанализаторы ГАММА-100

Назначение средства измерений

Газоанализаторы ГАММА-100 (далее - газоанализаторы) предназначены для измерений содержания одного, двух или трех компонентов (оксида углерода (CO), диоксида углерода (CO2), метана (CH4), оксида азота (NO), диоксида серы (SO2), кислорода (O2), водорода (H2), азота (N2), гелия (Не)) в бинарных и многокомпонентных газовых смесях и воздухе.

Описание средства измерений

Принцип измерений газоанализаторов при определении:

  • - оксида углерода (CO), метана (CH4), оксида азота (NO), диоксида серы (SO2) - оптикоакустический;

  • - диоксида углерода (CO2) - оптико-акустический и термокондуктометрический;

  • - водорода (H2), азота (N2), гелия (Не) - термокондуктометрический;

  • - кислорода (O2) - термомагнитный и термокондуктометрический.

Газоанализаторы состоят из одного стационарного блока непрерывного действия.

Газоанализаторы выпускаются в следующих модификациях в соответствии с таблицей 1, которые отличаются количеством каналов с различными принципами измерений, и вариацией сочетаний этих каналов в зависимости от группы конструктивного исполнения. Двух-и трехканальные газоанализаторы могут быть изготовлены как с единым газовым каналом для всех измерительных каналов, так и с раздельными газовыми каналами для отдельных измерительных каналов, что должно быть указано при заказе газоанализаторов.

Таблица 1 - Модификации газоанализаторов

Обозначение группы конструктивных исполнений газоанализаторов

Общее количество измерительных каналов

Максимальное количество измерительных каналов различных принципов измерений

Наличие интерфейса

Ethernet

термомагнитный

термокондук-тометриче-ский

оптико-акустический

ИБЯЛ.413251.001

3

1

1

2

есть

ИБЯЛ.413251.001-01

3

1

1

2

нет

ИБЯЛ.413251.001-02

2

1

1

2

есть

ИБЯЛ.413251.001-03

2

1

1

2

нет

ИБЯЛ.413251.001-04

2

1

1

нет

есть

ИБЯЛ.413251.001-05

2

1

1

нет

нет

ИБЯЛ.413251.001-06

1

1

1

1

есть

ИБЯЛ.413251.001-07

1

1

1

1

нет

ИБЯЛ.413251.001-08

1

1

1

нет

есть

ИБЯЛ.413251.001-09

1

1

1

нет

нет

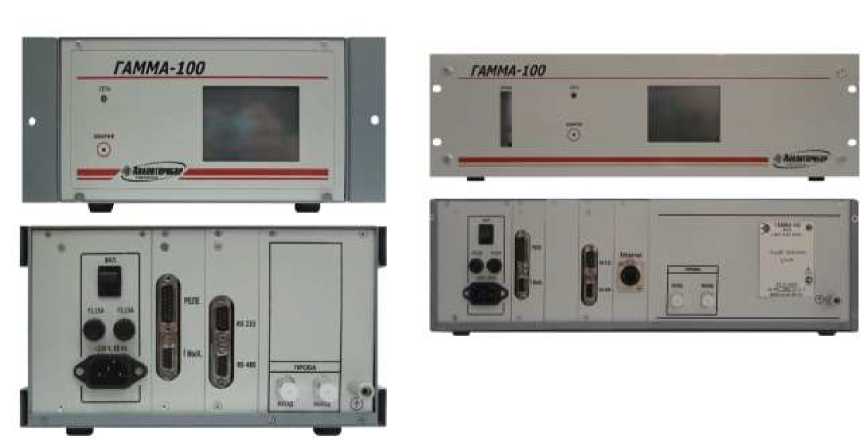

Общий вид газоанализаторов представлен на рисунке 1.

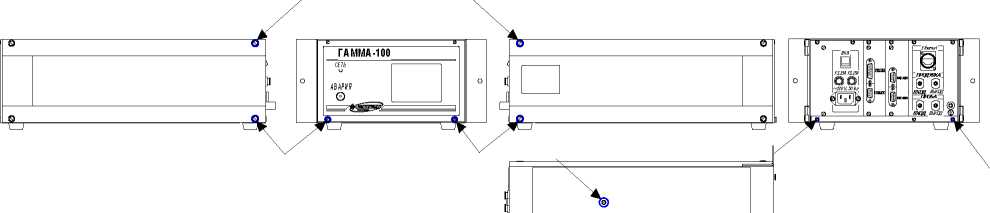

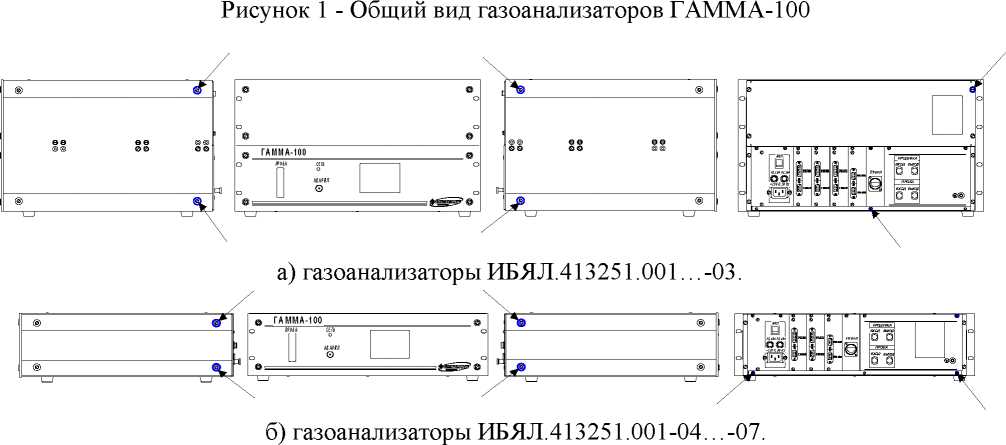

Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

Приказ Росстандарта №963 от 18.05.2018, https://oei-analitika.ru Приказ Росстандарта №963 от 18.05.2018, https://oei-analitika.ru Приказ Росстандарта №963 от 18.05.2018, https://oei-analitika.ru Приказ Росстандарта №963 от 18.05.2018, https://oei-analitika.ru

в) газоанализаторы ИБЯЛ.413251.001-08, -09.

Рисунок 2 - Схема пломбировки от несанкционированного доступа

Программное обеспечение

Газоанализаторы имеют встроенное программное обеспечение (далее - ПО), разработанное изготовителем специально для автоматического измерения содержания определяемого компонента. Структура ПО представлена на рисунке 3.

Приказ Росстандарта №963 от 18.05.2018, https://oei-analitika.ru

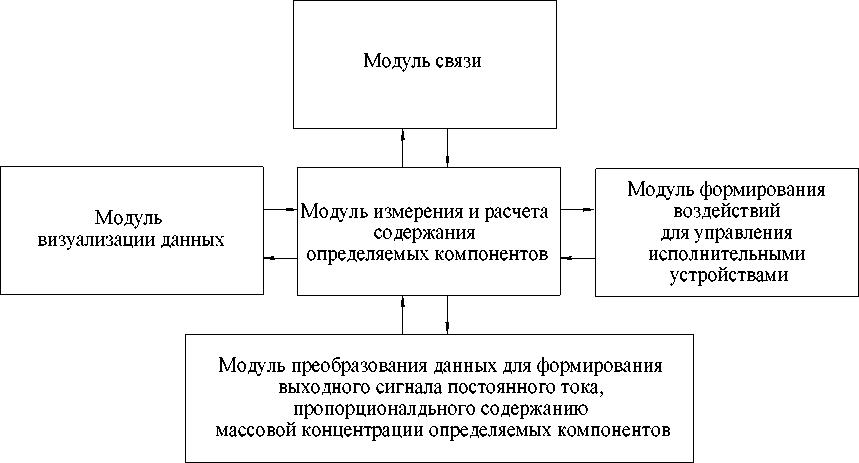

Рисунок 3 - Структура ПО

Основные функции встроенного ПО:

а) измерение значения содержания определяемых компонентов;

б) отображение измеренного значения содержания определяемых компонентов на сенсорном экране;

в) связь с внешними устройствами по цифровым каналам RS232, RS485, Ethernet.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 2 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

gamma-100

Номер версии (идентификационный номер) ПО

1.0

Цифровой идентификатор ПО

1273

Алгоритм вычисления контрольной суммы исполняемого кода

CRC-16

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений, объемная доля, %

В соответствии с таблицами 4-6

Пределы допускаемой основной приведенной (относительной) погрешности, %

В соответствии с таблицами 4-6

Участок диапазона измерений, в котором нормируется основная погрешность

В соответствии с таблицами 4-6

Пределы допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности

±0,5

Номинальная функция преобразования по выходному сигналу постоянного тока I, мА

I = 1н + Кп х (Свх - Сн)*

Выходной сигнал постоянного тока газоанализаторов, мА

от 0 до 5

от 4 до 20

Продолжение таблицы 3

Наименование характеристики

Значение

Пределы допускаемых дополнительных погрешностей при изменении температуры окружающего воздуха от 5 до 45 °С на каждые 10 °С от номинального значения температуры, при которой определялась основная погрешность для газоанализаторов с измерительным каналом:

а) оптико-акустическим

1,0

б) термокондуктометрическим

0,5 (1,0**)

в) термомагнитным

1,0

Пределы допускаемых дополнительных погрешностей при изменении давления анализируемой газовой смеси на входе газоанализаторов от 84 до 106,7 кПа (от 630 до 800 мм рт. ст.) на каждые 10 кПа (75 мм рт. ст.) или 3,3 кПа (25 мм рт. ст.)*** от давления, при котором определялась основная погрешность для газоанализаторов с измерительным каналом:

а) оптико-акустическим

0,6

б) термокондуктометрическим

0,5

в) термомагнитным

0,6

Пределы допускаемой дополнительной погрешности газоанализаторов с термокондуктометрическим измерительным каналом определения объемной доли водорода при повышенном давлении, при изменении давления анализируемой среды в рабочих условиях эксплуатации от значения давления, при котором определялась основная погрешность, в долях от пределов допускаемой основной погрешности, не более

±1,0

Предел допускаемого времени установления показаний Т0,9ном, не более

В соответствии с таблицей 7

Допускаемый интервал времени работы газоанализаторов без корректировки показаний для каждого измерительного канала, не менее

В соответствии с таблицей 8

Пределы допускаемой дополнительной погрешности по оптикоакустическому измерительному каналу при воздействии неопределяемых компонентов, указанных в таблицах 10, 11

В соответствии с таблицей 9

Пределы допускаемой дополнительной погрешности по термокондуктометрическому измерительному каналу при воздействии неоп-ределяемых компонентов

В соответствии с таблицей 13

Пределы допускаемой дополнительной погрешности по термомагнитному измерительному каналу при воздействии неопределяемых компонентов

В соответствии с таблицей 14

Время прогрева газоанализаторов, мин, не более

180

Нормальные условия измерений:

  • - температура окружающей среды, °С

  • - относительная влажность, %

  • - атмосферное давление, кПа

20±5

60±15

101,3±4,0

Продолжение таблицы 3

* где I - выходной сигнал постоянного тока, мА;

1н - нижняя граница диапазона выходного токового сигнала, мА, равная:

  • - 0 - для выходного токового сигнала от 0 до 5;

  • - 4 - для выходного токового сигнала от 4 до 20;

Свх - действительное значение содержания определяемого компонента на входе газоанализатора, объемная доля (% или млн-1), массовая концентрация, г/м3;

Кп - номинальный коэффициент преобразования, определяемый по формуле:

Кп =

1в 1н CK _ CH

где 1в - верхняя граница диапазона выходного токового сигнала, мА, равная:

  • - 5 - для выходного токового сигнала от 0 до 5;

  • - 20 - для выходного токового сигнала от 4 до 20;

Сн, Ск - начальное и конечное значение диапазона измерений, массовая концентрация, г/м3 или объемная доля (% или млн-1).

** При заказе газоанализаторов с термокондуктометрическим измерительным каналом с пределами основной приведенной погрешности ±2 %, ±2,5 % и основной абсолютной погрешности ±1,5 %, об. доля.

*** Оптико-акустический измерительный канал определения СО2 с диапазонами измерений от 0 до 2000 млн-1, об. доля, с основной погрешностью измерений ±5 % и от 0 до 1,0 %, об. доля, с основной погрешностью измерений ±2 %.

Таблица 4 - Определяемые компоненты, диапазоны измерений, пределы допускаемой основной

погрешности газоанализаторов для оптико-акустического измерительного канала

Обозначение определяемого компонента, единица физической величины

Диапазон измерений

Участок диапазона измерений, в котором нормируется основная погрешность

Пределы допускаемой основной приведенной (относительной) погрешности газоанализаторов, %

СО, объемная доля, млн-1

от 0 до 200

от 0 до 100 включ.

±5

св. 100 до 200

(±5)

от 0 до 500

от 0 до 200 включ.

±5

св. 200 до 500

(±5)

от 0 до 1000

от 0 до 500 включ.

±5

св. 500 до 1000

(±5)

от 0 до 2000

от 0 до 1000 вкюч.

±5

св. 1000 до 2000

(±5)

СО, объемная доля, %

от 0 до 0,5

от 0 до 0,2 включ.

±5

св. 0,2 до 0,5

(±5)

от 0 до 1,0

от 0 до 0,5 включ.

±5

св. 0,5 до 1,0

(±5)

Продолжение таблицы. 4

Обозначение определяемого компонента, единица физической величины

Диапазон измерений

Участок диапазона измерений, в котором нормируется основная погрешность

Пределы допускаемой основной приведенной (относительной) погрешности газоанализаторов,%

СО2, объемная доля, млн-1

от 0 до 100

от 0 до 50 включ.

±10

св. 50 до 100

(±10)

от 0 до 200

от 0 до 100 включ.

±10

св. 100 до 200

(±10)

от 0 до 500

от 0 до 200 включ.

±10

св. 200 до 500

(±10)

от 0 до 1000

от 0 до 500 включ.

±10

св. 500 до 1000

(±10)

от 0 до 2000

от 0 до 1000 включ.

±10 или ±5*

св. 1000 до 2000

(±10) или (±5*)

СО2, объемная доля, %

от 0 до 0,5

от 0 до 0,2 включ.

±10

св. 0,2 до 0,5

(±10)

от 0 до 1,0

от 0 до 0,5 включ.

±10 или ±2*

св. 0,5 до 1,0 включ.

(±10) или (±2*)

СН4, объемная доля, млн-1

от 0 до 500

от 0 до 200 включ.

±5

св. 200 до 500

(±5)

от 0 до 1000

от 0 до 500 включ.

±5

св. 500 до 1000

(±5)

от 0 до 2000

от 0 до 1000 включ.

±5

св. 1000 до 2000

(±5)

СН4, объемная доля, %

от 0 до 0,5

от 0 до 0,2 включ.

±5

св. 0,2 до 0,5

(±5)

от 0 до 1,0

от 0 до 0,5 включ.

±5

св. 0,5 до 1,0

(±5)

СО,

г/м3

от 0 до 15

от 0 до 5 включ.

±5

св. 5 до 15

(±5)

W, г/м3

от 0 до 2

от 0 до 1 включ.

±10 или ±5*

св. 1 до 2

(±10) или (±5*)

от 0 до 1

от 0 до 0,5 включ.

±10 или ±5*

св. 0,5 до 1,0

(±10) или (±5*)

SO2, г/м3

от 0 до 2

от 0 до 1 включ.

±10

св. 1 до 2

(±10)

от 0 до 5

от 0 до 2 включ.

±7

св. 2 до 5

(±7)

от 0 до 10

от 0 до 5 включ.

±7

св. 5 до 10

(±7)

от 0 до 20

от 0 до 10 включ.

±7

св. 10 до 20

(±7)

от 0 до 60

от 0 до 30 включ.

±7

св. 30 до 60

(±7)

Продолжение таблицы. 4

Обозначение определяемого компонента, единица физической величины

Диапазон измерений

Участок диапазона измерений, в котором нормируется основная погрешность

Пределы допускаемой основной приведенной (относительной) погрешности газоанализаторов, %

СО, объемная доля, %

от 0 до 2,0

от 0 до 1,0 включ.

±2

св. 1,0 до 2,0

(±2)

от 0 до 5,0

от 0 до 2,0 включ.

±2

св. 2,0 до 5,0

(±2)

от 0 до 10

от 0 до 5,0 включ.

±2

св. 5,0 до 10

(±2)

от 0 до 20

от 0 до 10 включ.

±2

св. 10 до 20

(±2)

от 0 до 30

от 0 до 10 включ.

±2

св. 10 до 30

(±2)

от 0 до 50

от 0 до 20 включ.

±2

св. 20 до 50

(±2)

от 0 до 70

от 0 до 30 включ.

±2

св. 30 до 70

(±2)

от 0 до 100

от 0 до 50 включ.

±2

св. 50 до 100

(±2)

СО2, объемная доля, %

от 0 до 2,0

от 0 до 1,0 включ.

±2

св. 1,0 до 2,0

(±2)

от 0 до 5,0

от 0 до 2,0 включ.

±2

св. 2,0 до 5,0

(±2)

от 0 до 10

от 0 до 5,0 включ.

±2

св. 5,0 до 10

(±2)

СО2, объемная доля, %

от 0 до 20

от 0 до 10 включ.

±2

св. 10 до 20

(±2)

от 0 до 30

от 0 до 10 включ.

±2

св. 10 до 30

(±2)

от 0 до 50

от 0 до 20 включ.

±2

св. 20 до 50

(±2)

от 0 до 70

от 0 до 30 включ.

±2

св. 30 до 70

(±2)

от 0 до 100

от 0 до 50 включ.

±2

св. 50 до 100

(±2)

СН4, объемная доля, %

от 0 до 2,0

от 0 до 1,0 включ.

±2

св. 1,0 до 2,0

(±2)

от 0 до 5,0

от 0 до 2,0 включ.

±2

св. 2,0 до 5,0

(±2)

от 0 до 10

от 0 до 5,0 включ.

±2

св. 5,0 до 10

(±2)

от 0 до 20

от 0 до 10 включ.

±2

св. 10 до 20

(±2)

Продолжение таблицы. 4

Обозначение определяемого компонента, единица физической величины

Диапазон измерений

Участок диапазона измерений, в котором нормируется основная погрешность

Пределы допускаемой основной приведенной (относительной) погрешности газоанализаторов, %

СН4, объемная доля, %

от 0 до 30

от 0 до 10 включ.

±2

св. 10 до 30

(±2)

от 0 до 50

от 0 до 20 включ.

±2

св. 20 до 50

(±2)

от 0 до 70

от 0 до 30 включ.

±2

св. 30 до 70

(±2)

от 0 до 100

от 0 до 50 включ.

±2

св. 50 до 100

(±2)

* Пределы допускаемой основной приведенной (относительной) погрешности дополнительно оговариваются при заказе газоанализаторов.

Таблица 5 - Определяемые компоненты, диапазоны измерений, пределы допускаемой основной погрешности газоанализаторов, состав анализируемой среды для термокондуктометрического измерительного канала

Обозначение определяемого компонента, единица физической величины

Диапазон измерений

Пределы допускаемой основной приведенной погрешности газоанализаторов, %

Состав анализируемой среды

Н2, объемная доля, %

от 0 до 1

±5

Водород-азот

от 0 до 2

±4

от 0 до 3

±5 ±2,5*

от 0 до 5

от 0 до 10

от 50 до 100

от 60 до 100

от 80 до 100

от 90 до 100

от 95 до 100

от 80 до 100

±5

Водород-азот (при повышенном давлении)**

от 90 до 100

от 95 до 100

от 0 до 20

±5

±2,0*

Водород-азот

от 0 до 30

от 0 до 40

от 0 до 50

от 0 до 60

от 0 до 80

от 0 до 100

Продолжение таблицы 5

Обозначение определяемого компонента, единица физической величины

Диапазон измерений

Пределы допускаемой основной приведенной погрешности газоанализаторов, %

Состав анализируемой среды

Н2, объемная доля, %

от 0 до 1

±10

Водород-воздух

от 0 до 2

±4

от 0 до 3

от 90 до 100

±5 ±2,5*

от 0 до 1

±5

Водород-кислород

от 0 до 2

от 0 до 3

от 50 до 100

±5

Водород-метан

от 70 до 100

О2, объемная доля, %

от 0 до 1

±5

Кислород-водород

от 0 до 2

от 0 до 3

СО2, объемная доля, %

от 0 до 30

±5

Диоксид углерода-азот

от 0 до 50

от 40 до 100

от 90 до 100

О2, объемная доля, %

от 0 до 1

±5

Кислород-гелий

от 0 до 2

N2, объемная доля, %

от 0 до 20

±4

Азот-гелий

от 80 до 100

от 0 до 40

±5 ±2,5*

от 0 до 60

от 60 до 100

Н2, объемная доля, %

от 0 до 0,5

±5

Водороддиоксид углерода (10 %) -кислород (2 %) - азот остальное

от 0 до 1

Гелий (Не), объемная доля, %

от 10 до 100

±5

Гелий-азот

от 0 до 100

±1,5***

Кислородно-азотно-гелиевая среда

(КАГС)****

* Пределы допускаемой основной приведенной погрешности дополнительно оговариваются при заказе газоанализаторов.

** Использование канала измерений объемной доли водорода в азоте при повышенном давлении допускается только в однокомпонентных газоанализаторах.

*** Пределы допускаемой основной абсолютной погрешности, об. доля, %.

**** Состав КАГС: кислород - не более 21 %, азот - не более 80 %, гелий - до 100 %, диоксид углерода - не более 1 %.

Таблица 6 - Определяемые компоненты, диапазоны измерений, пределы допускаемой основной погрешности газоанализаторов, состав анализируемой среды для термомагнитного измерительного канала

Обозначение определяемого компонента, единица физической величины

Диапазон измерений

Пределы допускаемой основной приведенной погрешности газоанализатора, %

Состав анализируемой среды

О2, объемная доля, %

от 0 до 1

±5

Кислород-азот

от 0 до 2

±4

(±2,5)**

от 0 до 5

от 0 до 10

от 0 до 21*

±2,5

от 0 до 30*

от 0 до 50*

от 0 до 80

от 0 до 100

от 15 до 30*

±4

от 50 до 80

от 80 до 100

от 90 до 100

±5

от 95 до 100

от 98 до 100

±10

от 0 до 1

±6

Кислород-аргон

от 0 до 2

±6

от 0 до 5

±6

от 0 до 100

±4

от 80 до 100

от 90 до 100

±5

от 98 до 100

±10

от 0 до 1

±5

Кислород-дымовой газ

от 0 до 2

±5 (±4)**

от 0 до 5

±5 (±2,5)**

от 0 до 10

±4 (±2,5)**

от 0 до 21

±4

от 0 до 30

±2,5

от 0 до 50

* Газоанализаторы предназначены также для определения объемной доли кислорода (О2) воздухе.

** Пределы погрешности дополнительно оговариваются при заказе газоанализаторов.

Таблица 7 - Предел допускаемого времени установления показаний Т0,9ном

Измерительный канал

Номинальное время установления показаний, с, при использовании измерительного канала в составе газоанализаторов:

одноканального

двухканального

трехканального

Оптико-акустический

15

40

40

Оптико-акустический*

100

100

100

Оптико-акустический* *

30

60

60

Термокондуктометрический

100

105

105

Продолжение таблицы 7

Измерительный канал

Номинальное время установления показаний, с, при использовании измерительного канала в составе газоанализаторов:

одноканального

двухканального

трехканального

Термомагнитный

60

65

65

* Оптико-акустический измерительный канал определения NO с основной погрешностью измерений ±5 %;

** Оптико-акустический измерительный канал определения СО2 с диапазонами измерений от 0 до 2000 млн-1, об. доля, с основной погрешностью измерений ±5 % и от 0 до 1,0 %, об. доля, с основной погрешностью измерений ±2 %.

Таблица 8 - Допускаемый интервал времени работы газоанализаторов без корректировки

показаний для каждого измерительного канала

Измерительный канал

Интервал времени работы без корректировки показаний, сут

Оптико-акустический

30

Оптико-акустический*

10

Оптико-акустический* *

10

Термокондуктометрический

30

Термомагнитный

(для диапазонов измерений, объемная доля, %: от 0 до 1; от 0 до 2; от 0 до 5; от 50 до 80; от 80 до 100; от 90 до 100; от 95 до 100; от 98 до 10)

30

Термомагнитный

(для диапазонов измерений, объемная доля, %: от 0 до 10; от 0 до 21; от 0 до 30; от 0 до 50; от 0 до 80; от 0 до 100; от 15 до 30)

180

* Оптико-акустический измерительный канал определения NO с основной погрешностью измерений ±5 %.

** Оптико-акустический измерительный канал определения СО2 с диапазонами измерений от 0 до 2000 млн-1, об. доля, с основной погрешностью измерений ±5 % и от 0 до 1,0 %, об. доля, с основной погрешностью измерений ±2 %.

Таблица 9 - Пределы допускаемой дополнительной погрешности по оптико-акустическому каналу измерений при воздействии неопределяемых компонентов, указанных в таблицах 10, 11

Определяемый компонент

Пределы допускаемой дополнительной погрешности при изменении содержания неопределяемого компонента, в долях от пределов допускаемой основной погрешности

NO

2

СО

СН4

СО2

NO

-

0,5

0,8

0,5

1,0

SO2

0,3

-

0,6

0,7

1,0

СО

0,5(0,6*)

0,5(0,6*)

-

0,5(0,6*)

0,5(0,6*)

СН4

0,5

0,5

0,5

-

0,5

Продолжение таблицы 9

Определяемый компонент

Пределы допускаемой дополнительной погрешности при изменении содержания неопределяемого компонента, в долях от пределов допускаемой основной погрешности

NO

2

СО

СН4

СО2

СО2

0,5

0,5

0,5

0,5

-

* В скобках приведены пределы дополнительной погрешности при определении СО в диапазоне измерений от 0 до 15 г/м3.

Таблица 10 - Диапазон измерений и содержание неопределяемых компонентов

Определяемый компонент, единица физической величины

Диапазон измерений

Содержание неопределяемых компонентов, объемная доля, млн-1 (г/м3)

СО

СО2

СН4

SO2

NO

СО,

объемная доля, -1 млн

от 0 до 200

-

1000

1000

710

1510

от 0 до 500

-

2000

2000

от 0 до 1000

-

5000

5000

от 0 до 2000

-

50000

50000

СО2, объемная доля, -1 млн

от 0 до 100

100

-

100

от 0 до 200

1000

-

2000

от 0 до 500

1000

-

2000

от 0 до 1000

10000

-

50000

от 0 до 2000

20000

100000

СН4, объемная доля, -1 млн

от 0 до 500

1000

200

-

от 0 до 1000

5000

1000

-

от 0 до 2000

50000

50000

-

СО, г/м3

от 0 до 15

-

(300)

(1)

(6)

(2)

NO, г/м

от 0 до 1

(15)

(300)

(1)

(6)

-

от 0 до 2

(15)

(300)

(1)

(6)

-

SO2, г/м3

от 0 до 2

(15)

(300)

(1)

-

(2)

от 0 до 5

от 0 до 10

от 0 до 20

(7,15)

от 0 до 60

Таблица 11 - Диапазон измерений и содержание неопределяемых компонентов

Определяемый компонент, единица физической величины

Диапазон измерений

Содержание неопределяемых компонентов, объемная доля, %

СО

СО2

СН4

SO2

NO

СО, объемная доля, %

от 0 до 0,5

10

10

0,071

0,151

от 0 до 1

30

10

от 0 до 2

60

20

от 0 до 5

100

50

от 0 до 10

100

100

Продолжение таблицы 11

Определяемый компонент, единица физической величины

Диапазон измерений

Содержание неопределяемых компонентов, объемная доля, %

СО

СО2

СН4

SO2

NO

СО, объемная доля, %

от 0 до 20

-

100

100

0,071

0,151

от 0 до 30

от 0 до 50

СО2, объемная доля, %

от 0 до 0,5

10

-

20

от 0 до 1

30(10*)

-

80(30*)

от 0 до 2

60

-

100

от 0 до 5

100

-

100

от 0 до 10

от 0 до 20

от 0 до 30

от 0 до 50

СН4, объемная доля, %

от 0 до 0,5

10

10

-

0,071

0,151

от 0 до 1

30

40

-

от 0 до 2

40

80

-

от 0 до 5

100

100

-

от 0 до 10

от 0 до 20

от 0 до 30

от 0 до 50

* Содержание неопределяемых компонентов для измерительных каналов СО2 с диапазонами измерений от 0до 2000 млн-1,об. доля, с основной погрешностью измерений ±5 % и от 0 до 1,0 %, об. доля с основной погрешностью измерений ±2 %.

14

Таблица 12 - Пределы допускаемой дополнительной погрешности по термокондуктометрическому измерительному каналу при воздействии неопределяемых компонентов

Обозначение и содержание неопределяемого компонента

Пределы допускаемой дополнительной погрешности при изменении содержания неопределяемого компонента, в долях от пределов допускаемой основной погрешности

Диапазон измерений объемной доли водорода Н2, %

Н2

Не

от 0 до

1

от 0 до

2

от 0 до

3

от 0 до

5

от 0 до

10

от 0 до

20

от 0 до

30

от 0 до

40

от 0 до

50

от 0 до

60

от 0 до

80

от 0 до

100

от 0 до

100

NO

2 г/м3

-

-

-

-

-

-

-

-

-

SO2

2 г/м3

0,52

0,33

0,18

0,1

-

-

-

-

-

SO2

5 г/м3

х

0,83

0,44

0,26

0,14

-

-

-

-

SO2

10 г/м3

х

х

0,84

0,52

0,26

0,14

-

-

-

SO2

20 г/м3

х

х

х

х

0,52

0,28

0,18

0,14

0,12

SO2

60 г/м3

х

х

х

х

х

х

0,8

0,6

0,4

0,25

0,16

0,12

0,67

O2

5,0 %, об. доля

0,42

0,28

0,14

-

-

-

-

-

-

-

-

-

-

СО2

2000 млн-1, об. доля

0,88

0,55

0,3

0,18

-

-

-

-

-

-

-

-

-

СО2

5000 млн-1, об. доля

х

х

0,72

0,44

0,22

0,12

-

-

-

-

-

-

-

СО2

1 %, об. доля

х

х

х

0,88

0,44

0,3

0,14

0,12

-

-

-

-

-

СО2

2 %, об. доля

х

х

х

х

0,88

0,44

0,3

0,22

0,18

0,16

0,12

-

0,4

СО2

5 %.

об. доля

х

х

х

х

х

х

0,74

0,56

0,46

0,38

0,28

0,22

0,93

СО2

10 %, об. доля

х

х

х

х

х

х

х

х

0,88

0,76

0,56

0,44

х

СО

2 %, об. доля

0,88

0,55

0,3

0,18

-

-

-

-

-

-

-

-

-

15

Продолжение таблицы 12

Обозначение и содержание неопределяемого компонента

Пределы допускаемой дополнительной погрешности при изменении содержания неопределяемого компонента, в долях от пределов допускаемой основной погрешности

Диапазон измерений объемной доли водорода Н2, %

Н2

Не

от 0 до

1

от 0 до

2

от 0 до

3

от 0 до

5

от 0 до

10

от 0 до

20

от 0 до

30

от 0 до

40

от 0 до

50

от 0 до

60

от 0 до

80

от 0 до

100

от 0 до

100

СО

5 %, об. доля

х

х

0,74

0,44

0,22

0,12

-

-

-

-

-

-

-

СО

10 %, об. доля

х

х

х

0,88

0,44

0,22

0,16

0,12

-

-

-

-

-

СО

20 %, об. доля

х

х

х

х

0,88

0,44

0,3

0,22

0,18

0,16

0,12

0,1

0,4

СН4

2000 млн-1, об. доля

0,52

0,33

0,18

0,1

-

-

-

-

-

-

-

-

-

СН4

5000 млн-1, об. доля

х

0,75

0,4

0,24

0,12

-

-

-

-

-

-

-

-

СН4

1 %, об. доля

х

х

0,8

0,48

0,24

0,12

-

-

-

-

-

-

-

СН4

2 %, об. доля

х

х

х

х

0,48

0,24

0,16

0,12

-

-

-

-

-

СН4

5 %, об. доля

х

х

х

х

х

0,6

0,1

0,3

0,24

0,25

0,16

0,12

0,6

Примечания:

1 Знак «-» означает, что неопределяемый компонент не оказывает влияния на измерительный канал (не более 0,2 долей от пределов допускаемой основной погрешности).

2 Знак «х» означает, что присутствие в пробе неопределяемого компонента недопустимо.

16

Таблица 13 - Пределы допускаемой дополнительной приведенной погрешности по термомагнитному измерительному каналу при воздействии неопределяемых компонентов

Обозначение и максимальное содержание неопределяемого компонента

Пределы допускаемой дополнительной приведенной погрешности (уднк), % от влияния неопределяемого компонента

Диапазон измерений объемной доли кислорода (О2), %

от 0 до 1

от 0 до 2

от 0 до 5

от 0 до 10

от 0 до 21

от 0 до 30

от 0 до 50

Н2, 3 %, об. доля

-

-

-

±2

±2

±2

±2

Н2, 15 %, об. доля

±5

±5

±4

-

-

-

-

СО, 85 %, об. доля

±3

±3

±2

±1

±1

±1

±1

СО2, 25 %, об. доля

±4

±4

±3

±1

±1

±1

±1

СН4, 10 %, об. доля

±4

±4

±3

±2

±2

±2

±2

Примечания:

  • 1 При содержании Н2 в анализируемой смеси более 15 % объемной доли, компенсация его влияния на канал измерений кислорода физически

невозможна.

  • 2 Знак «-» означает, что параметр не нормируется.

Таблица 14 - Основные технические характеристики

Наименование характеристики

Значение

Параметры электрического питания:

- напряжение переменного тока, В

от 150 до 253

- частота переменного тока, Гц

от 49,0 до 51

Потребляемая мощность, В^А, не более:

- ИБЯЛ.413251.001...-03

150

- ИБЯЛ.413251.001-04, -05

60

- ИБЯЛ.413251.001-06, -07

90

- ИБЯЛ.413251.001-08, -09

30

Габаритные размеры средства измерений, мм, не более:

- ИБЯЛ.413251.001...-03

- высота

280

- ширина

485

- длина

435

- ИБЯЛ.413251.001-04. -07

- высота

146

- ширина

485

- длина

435

- ИБЯЛ.413251.001-08, -09

- высота

146

- ширина

300

- длина

435

Масса, кг, не более:

- ИБЯЛ.413251.001, -01

20

- ИБЯЛ.413251.001-02, -03

18

- ИБЯЛ.413251.001-04, -05

16

- ИБЯЛ.413251.001-06, -07

15

- ИБЯЛ.413251.001-08, -09

14

Условия эксплуатации:

- окружающая среда

невзрывоопасна

- диапазон температуры окружающей среды, °С

от +5 до +45

- диапазон относительной влажности окружающей среды при температуре +35 °С и более низких температурах без конденсации влаги, %, не более

80

- диапазон атмосферного давления, кПа (мм рт. ст.)

от 84,0 до 106,7

(от 630 до 800)

- содержание пыли, мг/м3, не более

10

- производственная вибрация:

а) частота, Гц

от 10 до 55

б) амплитуда, мм

0,35

- рабочее положение горизонтальное, угол наклона в любом направлении, не более

5

Характеристики анализируемой газовой смеси (пробы) на входе газоанализаторов:

- диапазон температуры равен диапазону температуры окружающей среды;

- диапазон давления:

а) для термокондуктометрического измерительного канала при определении водорода в азоте при повышенном давлении, кПа

от 84 до 220

мм рт. ст.

от 630 до 1650,5

Продолжение таблицы 14

Наименование характеристики

Значение

б) для остальных измерительных каналов, кПа

от 84 до 106,7

мм рт. ст.

от 630 до 800

- содержание пыли, мг/м3, не более

1

- абсолютная влажность, г/м3, не более

5

- расход, дм3/мин

0,9±0,1

Средний полный срок службы, лет, не менее

10

Средняя наработка на отказ, ч, не менее

20000

Класс защиты человека от поражения электрическим током по ГОСТ 12.2.007.0-75

I

Газоанализаторы соответствуют требованиям к электромагнитной совместимости по ТР ТС 020/2011, группа исполнения по ГОСТ 32137-2013

IV

Степень защиты газоанализаторов по ГОСТ 14254-2015

IP20

По устойчивости к воздействию температуры и влажности окружающего воздуха газоанализаторы соответствуют климатическому исполнению по ГОСТ 15150-69

УХЛ4.1

По устойчивости к воздействию атмосферного давления газоанализаторы относятся к группе по ГОСТ Р 52931-2008

Р1

По устойчивости к механическим воздействиям газоанализаторы относятся к группе по ГОСТ Р 52931-2008

N2

Газоанализаторы в упаковке для транспортирования выдерживают воздействие:

- температуры окружающего воздуха, °С

от -40 до +50

- ударов со значениями:

а) пикового ударного ускорения м/с2,

98

б) длительностью ударного импульса, мс

16

в) числом ударов

1000±10

- относительной влажности окружающего воздуха при температуре 35°С, %, не более

98

Знак утверждения типа

наносится:

  • - типографским способом на титульный лист руководства по эксплуатации

ИБЯЛ.413251.001 РЭ

  • - фотохимическим способом на таблички, расположенные на панелях газоанализаторов.

Комплектность средства измерений

Таблица 15 - Комплектность газоанализаторов

Наименование

Обозначение

Количество

Газоанализатор ГАММА-100

1 шт. (по заказу)

Ведомость эксплуатационных документов

ИБЯЛ.413251.001 ВЭ

1 экз.

Руководство по эксплуатации

ИБЯЛ.413251.001 РЭ

1 экз.

Ведомость ЗИП

ИБЯЛ.413251.001 ЗИ

1 экз.

Комплект ЗИП

1 компл.

Методика поверки

ИБЯЛ.413251.001 МП

изменением № 1

1 экз.

Поверка

осуществляется по документу ИБЯЛ.413251.001 МП «Газоанализаторы ГАММА-100. Методика поверки» с изменением № 1, утвержденному ФГУП «ВНИИМС» 28 февраля 2018 г.

Основные средства поверки:

- стандартные образцы состава газовых смесей 10463-2014, 10464-2014; 10465-2014, 10467-2014, 10094-2012; 10530-2014; 10901-2017; 10530-2014; 9805-2001, 9807-2001, 9808-2011;

- азот газообразный особой (или повышенной) чистоты по ГОСТ 9293-74;

- водород технический по ГОСТ 3022-80;

- диоксид углерода сорт высший по ГОСТ 8050-85;

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в руководство по эксплуатации газоанализатора (первичная) или на свидетельство о поверке (периодическая).

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к газоанализаторам ГАММА-100

ГОСТ 8.578-2014 ГСИ Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.

ГОСТ 14254-2015 Степени защиты, обеспечиваемые оболочками (Код IP).

ГОСТ 12.2.091-2012 Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ТР ТС 004/2011 Технический регламент Таможенного союза. О безопасности низковольтного оборудования.

ТР ТС 020/2011 Технический регламент Таможенного союза. Электромагнитная совместимость технических средств.

ИБЯЛ.413251.001 ТУ. Газоанализаторы ГАММА-100. Технические условия.

Изготовитель

Федеральное государственное унитарное предприятие «Смоленское производственное объединение «Аналитприбор» (ФГУП «СПО «Аналитприбор»)

ИНН 6731002766

Адрес: 214031, г. Смоленск, ул. Бабушкина, д. 3

Телефон: (4812) 31-12-42, 31-07-04, 30-61-37

Факс: (4812) 31-75-17

E-mail: info@analitpribor-smolensk.ru

Web-сайт: www.analitpribor-smolensk.ru, www.аналитnрибор.рф

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон/факс: (495) 437-55-77/437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.




МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

18 мая 2018 г.

№  963

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 58199 «Газоанализаторы ГАММА-100» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями ФГУП «СПО «Аналитприбор» от 05 марта 2018 г. № 63/5391 и № 63/5392 приказываю:

  • 1. Внести изменения в описание типа на газоанализаторы ГАММА-100, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 60152-15, изложив его в новой редакции согласно приложению к настоящему приказу. Установить поверку по документу ИБЯЛ.413251.001 МП «Газоанализаторы ГАММА-100. Методика поверки» с изменением № 1, утвержденному ФГУП «ВНИИМС» 28.02.2018 и распространить действие документа на газоанализаторы ГАММА-100, находящиеся в эксплуатации.

  • 2.  Переоформить свидетельство об утверждении типа №  58199

«Газоанализаторы ГАММА-100», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 60152-15, в связи с внесением изменений в методику поверки.

  • 3.  Управлению метрологии (Е.Р. Лазаренко), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

  • 4. Контроль за исполнением настоящего приказа оставляю за собой

Заместитель Руководителя

С.С.Голубев

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: OOE1036ECDC011E780DAE0071B1B53CD41 Кому выдан: Голубев Сергей Сергеевич

Действителен: с 20.11.2017 до 20.11.2018




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
