ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Стенды проверки параметров двухсекторных штепсельных реле ДСШК
Назначение средства измеренийСтенды проверки параметров двухсекторных штепсельных реле ДСШК (далее -стенды) предназначены для измерений переменного тока и напряжения переменного тока на обмотках реле, переходного сопротивления контактов реле, угла разности фаз между напряжениями (токами) на обмотках реле и контроля временных параметров реле.
Описание средства измеренийПринцип действия стенда основан на преобразовании электрических сигналов, соответствующих параметрам проверяемых реле в цифровую форму с последующим отображением измерительной информации на цифровых индикаторах.
Стенды относятся к настольным (переносным) многофункциональным и многоканальным средствам измерений.
Конструктивно стенды состоят из следующих основных частей: блока измерительного, манипуляторов, стойки релейной и экрана светового.
Блок измерительный состоит из быстродействующих АЦП, источника разнофазового напряжения, цифровых индикаторов, средств коммутации и предназначен для формирования схем измерений параметров проверяемых реле.
С помощью манипуляторов осуществляется выбор контролируемого параметра и установка режимов измерений.
Стойка релейная предназначена для подключения проверяемого реле к схеме измерений.
Экран световой осуществляет подсветку контактной системы проверяемого реле и применяется при регулировке механических параметров.
Общий вид стендов и схема пломбировки от несанкционированного доступа представлены на рисунках 1 и 2 соответственно.
Знак поверки наносится на свидетельство о поверке.

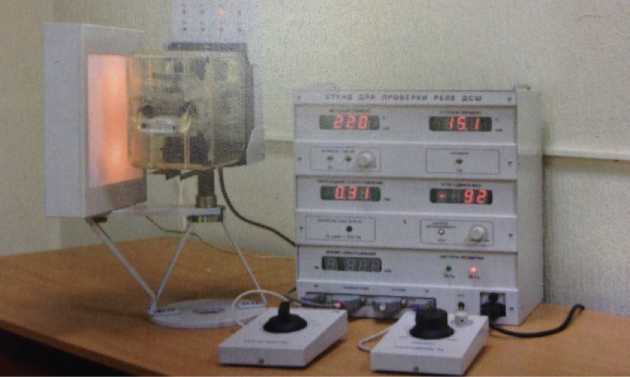

Рисунок 1 - Общий вид стендов проверки параметров двухсекторных штепсельных реле «ДСШК»

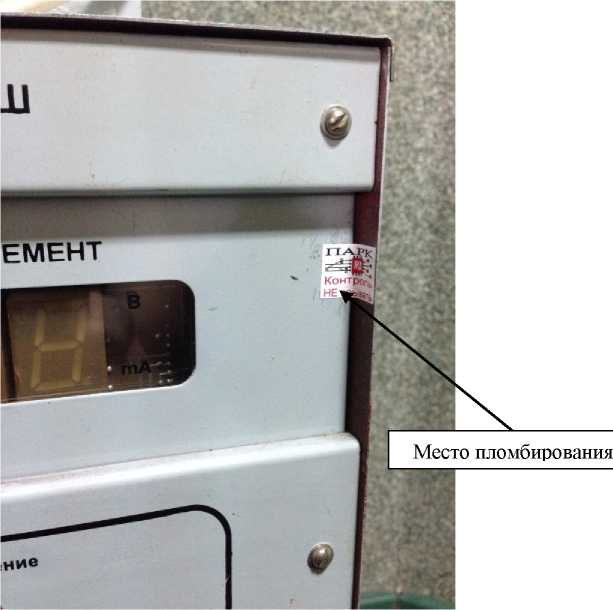

Рисунок 2 - Схема пломбировки от несанкционированного доступа
Программное обеспечение отсутствует.
Метрологические и технические характеристикиТаблица 1 - Метрологические характеристики стендов
|
Наименование характеристики |
Значение |
|
Диапазон измерений напряжения переменного тока на местном элементе, В:
|
от 100 до 220 от 50 до 110 |
Продолжение таблицы 1
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности измерений напряжения переменного тока на местном элементе, % |
±1,5 |
|
Диапазон измерений напряжения переменного тока на путевом элементе 50/25 Гц, В |
от 5 до 20 |
|
Пределы допускаемой относительной погрешности измерений напряжения переменного тока на путевом элементе 50/25 Гц, % |
±1,5 |
|
Диапазон измерений силы переменного тока 50/25 Гц:
|
от 30 до 70 от 10 до 35 |
|
Пределы допускаемой относительной погрешности измерений силы переменного тока 50/25 Гц, % |
±1,5 |
|
Угол разности фаз между напряжениями на обмотках (токами в обмотках) реле, ° |
от 30 до 150 |
|
Пределы допускаемой абсолютной погрешности измерений угла разности фаз между напряжениями на обмотках (токами в обмотках) реле, ° |
±2 |
|
Диапазон измерений переходного сопротивления контактов, Ом |
от 0,1 до 0,5 |
|
Пределы допускаемой абсолютной погрешности измерений переходного сопротивления контактов, Ом |
±0,01 |
|
Диапазон измерений временных параметров реле, с |
от 0,1 до 0,5 |
|
Пределы допускаемой абсолютной погрешности измерений временных параметров реле, с |
±0,02 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более -измерительный блок | |
|
длина |
390 |
|
ширина |
364 |
|
глубина |
235 |
|
-релейная стойка | |
|
длина |
620 |
|
ширина |
190 |
|
глубина |
300 |
|
-манипулятор | |
|
длина |
170 |
|
ширина |
120 |
|
глубина |
65 |
|
Масса, кг, не более | |
|
-измерительный блок |
14,0 |
|
-релейная стойка |
7,0 |
|
-манипулятор |
0,7 |
|
Условия эксплуатации: | |
|
-температура окружающей среды, °С |
от +10 до +35 |
|
-относительная влажность воздуха при температуре 25 °С, %, не более |
80 |
|
-атмосферное давление, кПа |
от 97 до 105 |
наносится на металлическую табличку прикрепленную заклепками на боковую сторону измерительного блока и титульный лист паспорта.
Комплектность средства измеренийТаблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Блок измерительный |
0037-00-00 |
1 шт. |
|
Манипулятор левый |
0037-00-02 |
1 шт. |
|
Манипулятор правый |
0037-00-03 |
1 шт. |
|
Стойка релейная |
0037-00-01 |
1 шт. |
|
Экран световой |
0037-00-04 |
1 шт. |
|
Кабель соединительный |
- |
1 шт. |
|
Кабель сетевой |
- |
1 шт. |
|
Заглушка рабочая |
0037-00-05 |
1 шт. |
|
Заглушка тестовая |
0037-00-06 |
1 шт. |
|
Паспорт |
0037-00-00 ПС |
1 экз. |
|
Руководство по эксплуатации |
0037-00-00 РЭ |
1 экз. |
|
Методика поверки |
МП 0244-2020 |
1 экз. |
приведены в разделе 2.3 «Порядок работы» руководства по эксплуатации 0037-00-00 РЭ.
Нормативные и технические документы, устанавливающие требования к стендам проверки параметров двухсекторных штепсельных реле ДСШКТУ 32 ЦШ 3872-99 Стенд проверки параметров реле ДСШ «ДСШК». Технические условия.
