МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

11 августа 2021 г.

Москва

О внесении изменений в сведения об утвержденном типе средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденном типе средств измерений в части сведений об изготовителе (правообладателе) утвержденного типа средств измерений согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средств измерений, прилагаемое к настоящему приказу.

• 3. ФГУП «ВНИИМС» внести сведения об утвержденном типе средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

  4. Контроль за исполйвйиёМ Настоящего приказа оставляв собой

  Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

  Руководитель

  А.П.Шалаев

Сертификат: 028BB287O0A0AC3E9843FA50B54F4O6F4C Кому выдан: Шалаев Антон Павлович Действителен: с 29.12.2020 до 29.12.2021

к__________________________

ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «11» августа 2021 г. № 1738

Сведения

об утвержденном типе средств измерений, подлежащие изменению в части сведений об изготовителе (правообладателе)

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «11» августа 2021 г. № 1738

Лист № 1 Регистрационный № 51455-12                                       Всего листов 3

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Газоанализаторы ХМТС

Назначение средства измерений

Газоанализаторы ХМТС (далее - газоанализаторы) предназначены для непрерывного измерения содержания водорода, диоксида углерода и диоксида серы в азоте или воздухе.

Описание средства измерений

Принцип действия газоанализаторов основан на использовании зависимости теплопроводности анализируемой смеси от содержания в ней измеряемого компонента.

Конструктивно газоанализаторы состоят из двух блоков:

- измерительного блока ХМТС;

- электронного блока TM02D (опционально).

Измерительный преобразователь имеет аналоговый выход 4-20 мА.

Электронный блок со встроенным микропроцессором предназначен для управления работой всего газоанализатора, отображения и передачи информации на внешние устройства. Информация о концентрации определяемого компонента высвечивается на жидкокристаллическом дисплее, расположенном на передней панели электронного блока. Газоанализаторы снабжены последовательным интерфейсом RS232 к внешним компьютерам. Управление работой газоанализаторов осуществляется с помощью клавиатуры, расположенной на передней панели электронного блока.

Газоанализаторы дополнительно могут комплектоваться устройствами пробоподготов-ки.

Газоанализаторы имеют обычное и взрывозащитное исполнение, тип взрывозащиты IExdIICT6.

Газоанализаторы рассчитаны на работу при температуре окружающего воздуха в пределах от минус 10 °С до плюс 50 °С и относительной влажности до 100 % (без конденсации).

Знак поверки наносится на свидетельство о поверке газоанализаторов.

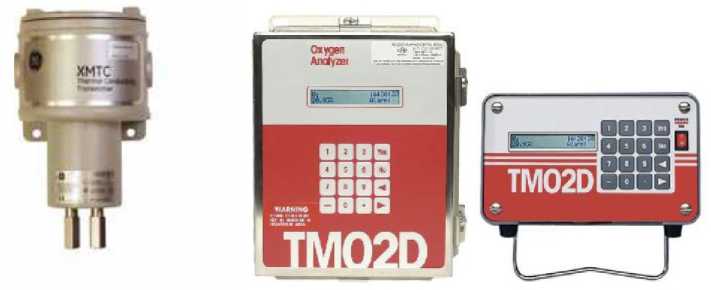

Рис.1. Фотография общего вида газоанализаторов ХМТС в комплекте с электронным блоком TM02D.

Программное обеспечение

Идентификационные данные программного обеспечения

Таблица 1

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует

уровню:

- "С" - метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений в соответствии с МИ 3286-2010.

Влияние программного обеспечения газоанализаторов учтено при нормировании метрологических характеристик.

Метрологические и технические характеристики

Диапазон измерений объемной доли (минимальный/максимальный), %:

• - водород в азоте

• - водород в воздухе

• - диоксид углерода в азоте

• - диоксид углерода в воздухе

• - диоксид серы в воздухе

• - диоксид серы в азоте

Пределы допускаемой основной приведенной (к диапазону измерений) погрешности (дпр), %:

Пределы дополнительной погрешности от изменения температуры окружающей среды на каждые 10 °С, %, доля основной погрешности Потребляемая мощность, Вт, не более

Габаритные размеры, мм, не более:

- измерительный блок

• - измерительный блок

  • 4.5

  • 2.5

  от 0 до 50

  не более 95 (без конденсации)

• - электронный блок

Условия эксплуатации:

• - температура окружающей среды, °С

• - относительная влажность, %

Знак утверждения типа может быть нанесен на лицевую панель прибора и на титульный лист руководства по эксплуатации типографским способом.

Газоанализатор ХМТС в составе:

• - измерительный преобразователь ХМТС;

• - электронный блок TM02D.

Кабели (питание и выход).

Руководство по эксплуатации.

Методика поверки.

Сведения о методиках (методах) измерений

изложены в Руководстве по эксплуатации.

Нормативные и технические документы, устанавливающие требования к газоанализаторам ХМТС

ГОСТ 13320-81 "Газоанализаторы промышленные автоматические. Общие технические требования";

ГОСТ 8.578-2008 "Государственная поверочная схема для средств измерений содержания компонентов в газовых средах".

Техническая документация фирмы "Baker Hughes EMEA Unlimited Company", Ирландия.

Изготовитель

Фирма "Baker Hughes EMEA Unlimited Company", Ирландия

Адрес: Sensing House, Shannon Free Zone East, Shannon, Co. Clare, V14 V992, Ireland Телефон: +353 61 470 200

Web-сайт: www.bakerhughesds.com

Испытательный центр

Государственный центр испытаний средств измерений (ГЦИ СИ)

ФГУП "ВНИИМС", г. Москва

Аттестат аккредитации № 30004-08 от 27.06.2008 г

Адрес: 119361, г. Москва, ул. Озерная, д.46

Тел./факс: (495) 437-55-77 / 437-56-66

E-mail: office@vniims.ru, Web-сайт: www.vniims.ru
