ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Шумомеры-анализаторы спектра портативные ОКТАВА-111 (далее - приборы) предназначены для измерений уровня звукового давления, а также анализа спектров сигналов в слышимом диапазоне частот.

Принцип действия прибора в режиме шумомера основан на преобразовании звукового давления в сигнал электрического напряжения с помощью конденсаторного микрофона и на последующем измерении уровня этого электрического сигнала с помощью аналогоцифрового преобразования и обработки в специализированном микропроцессоре. Результаты измерений и информация о состоянии прибора отображаются на ЖК-дисплее.

Принцип действия прибора в режиме анализатора спектра основан на частотном анализе электрических сигналов, поступающих на вход с помощью аналого-цифрового преобразования и обработки цифровых выборок исходных сигналов в специализированном микропроцессоре. Измерительно-индикаторный блок (ИИБ) прибора осуществляет прием аналоговых сигналов от первичных измерительных преобразователей (ПИП), усиление, нормализацию и измерение сигналов, а также обеспечивает питание адаптеров и предусилителей ПИП.

Конструктивно прибор состоит из ИИБ, конденсаторного микрофонного капсюля, предусилителя и поставляемых по дополнительному заказу дополнительных принадлежностей: акустического калибратора, удлинительного кабеля, штатива, ветрозащиты, зарядного устройства аккумуляторов, защитных чехлов, сумки.

В режиме анализатора спектра прибор обеспечивает подключение ПИП звукового давления, ускорения, скорости, напряженности поля, электрического напряжения.

ИИБ имеет энергонезависимую память для записи служебной информации и результатов измерений и подключается к персональному компьютеру через USB-порт. Результаты измерений из памяти ИИБ могут быть представлены на внешний компьютер в удобном для изучения виде с помощью программного обеспечения Signal+, ReportXL.

Электрическое питание прибора осуществляется от аккумуляторов. В случае необходимости, аккумуляторы могут быть заменены стандартными элементами питания типоразмера АА.

Общий вид приборов с указанием места пломбировки (МП) от несанкционированного доступа и мест размещения знака утверждения типа (ЗТ) приведен на рисунке 1.

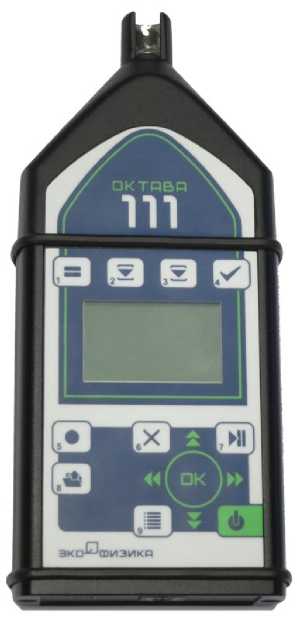

а) Лицевая панель ИИБ

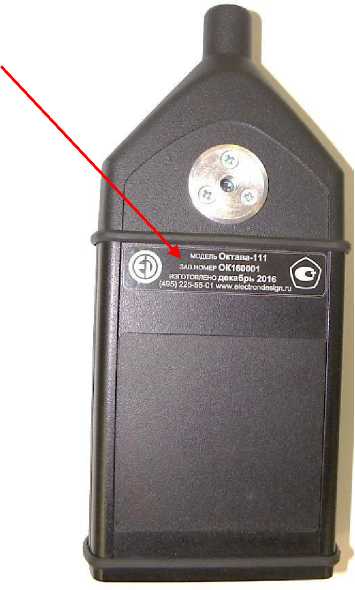

б) Задняя панель ИИБ

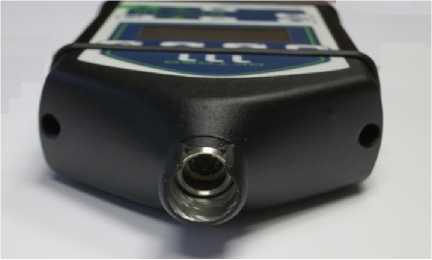

в) ИИБ, вид сверху

МП

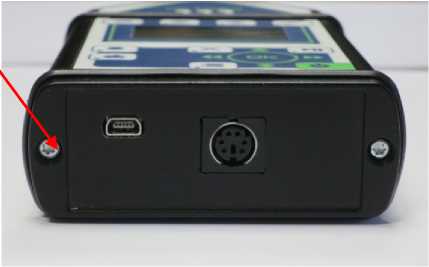

г) Торцевая панель ИИБ, вид снизу

Рисунок 1 - Общий вид ИИБ прибора

Программное обеспечение (ПО), установленное на встроенный сигнальный процессор, по структуре является целостным и выполняет функции управления режимами работы, математической обработки и представления измерительной информации.

Уровень защиты ПО от преднамеренных и от непреднамеренных изменений соответствует уровню защиты «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Приборы в режиме шумомера соответствуют классу 1 ГОСТ 17187-2010 (МЭК 61672

1), октавные и третьоктавные фильтры в режиме анализатора спектра соответствуют классу 1 по ГОСТ Р 8.714-2010 (МЭК 61260-1995).

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на заднюю панель прибора в виде наклейки и на титульный лист руководства по эксплуатации ПКДУ.411000.010РЭ типографским способом.

Таблица 4 - Комплектность средства измерений

осуществляется по документу МИ 3616-2019 «ГСИ. Шумомеры-виброметры, анализаторы спектра серий ОКТАВА, ЭКОФИЗИКА и ОКТАФОН. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 21.06.19.

Основные средства поверки: -генератор сигналов сложной формы со сверхнизким уровнем искажений DS360 (регистрационный номер 45344-10 в Федеральном информационном фонде);

-калибратор акустический 4231 (регистрационный номер 67480-17 в Федеральном информационном фонде).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых приборов с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и в паспорт.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Приказ Росстандарта № 2537 от 30 ноября 2018 г. «Об утверждении государственной поверочной схемы для средств измерений звукового давления в воздушной среде и аудио-метрических шкал»

ГОСТ 17187-2010 «Шумомеры. Часть 1. Технические требования»

ГОСТ Р 8.714-2010 (МЭК 61260:1995) «ГСОЕИ. Фильтры полосовые октавные и на доли октавы. Технические требования и методы испытания»

ПКДУ.411000.010ТУ. Шумомер-анализатор спектра портативный ОКТАВА-111. Технические условия

Общество с ограниченной ответственностью «Производственно-коммерческая фирма Цифровые приборы» (ООО «ПКФ Цифровые приборы»)

ИНН 7716564530

Адрес: 129281, г. Москва, ул. Енисейская, д.24, 150

Телефон (факс): (495) 225-55-01, (499) 136-82-30

Web-сайт: www.octava.info

E-mail: info@octava.info

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Адрес: 141570, Московская обл., Солнечногорский район, г. Солнечногорск, рабочий поселок Менделеево, промзона ФГУП «ВНИИФТРИ»

Телефон (факс): (495) 526-63-00

Web-сайт: www.vniiftri.ru

E-mail: office@vniiftri.ru.

Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств измерений в целях утверждения типа № 30002-13 от 11.05.2018 г.
