МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

5 июля 2017 г.

Москва

О внесении изменений в описание типа на манометры показывающие с трубчатой пружиной РВХ

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее - Административный регламент) и в связи с обращением ООО «Си Ай Эс Автоматизация» от 14 апреля2017г. № CISA-Y17-154приказываю:

• 1. Внести изменения в описание типа на манометры показывающие с трубчатой пружиной РВХ, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 53428-13, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Управлению метрологии (Р.А.Родин) оформить новое описание типа средства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя                                    А.П. Шалаев

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

сертификат: OOE1036E5FD611E780D5E0071BB8A26129 Кому выдан: Шалаев Антон Павлович Действителен: с 04.07.2017 до 04.07.2018

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «05» июля 2017 г. № 1488

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Манометры показывающие с трубчатой пружиной РВХ

Манометры показывающие с трубчатой пружиной РВХ (далее - манометры) предназначены для измерений избыточного и вакуумметрического давления неагрессивных и агрессивных газов и жидкостей.

Принцип действия манометров основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента манометров.

Основным узлом измерительной системы манометров является трубчатая пружина. При возрастании давления пружина разгибается и перемещение её свободного конца с помощью передаточного механизма преобразуется в угловое перемещение показывающей стрелки относительно шкалы циферблата манометра. Шкалы давления манометров могут быть отградуированными в МПа, кПа, бар или psi. Манометры изготовлены из нержавеющей стали.

Манометры могут быть выполнены в виброзащищенном исполнении, при этом корпус манометра заполняется демпфирующей жидкостью (глицерином или силиконовым маслом). По специальному заказу могут изготавливаться манометры с электроконтактами, повышенной устойчивостью к перегрузкам избыточным давлением, расширенным диапазоном рабочих температур, специальными шкалами, а также манометры кислородного исполнения.

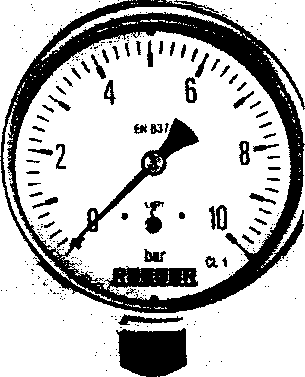

Общий вид манометра представлен на рисунке 1.

Рисунок 1 - Общий вид манометра показывающего с трубчатой пружиной РВХ

* -1 V

Пломбирование манометра не предусмотрено.

отсутствует.

Таблица 1- Метрологические и технические характеристики

наносится типографским способом на титульный лист руководства по эксплуатации, методом наклейки или иным методом на корпус или циферблат манометров.

Комплектность средства измерений

Таблица 2 - Комплектность средства измерений

осуществляется по МИ 2124-90 Рекомендация. ГСИ. Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки.

Основные средства поверки:

- манометр избыточного давления грузопорпшевой МП-600 2-го разряда по ГОСТ Р 8.802-2012 (Регистрационный № 31703-06).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в паспорт и (или) на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационной документации

ГОСТ 2405-88 Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия.

ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа.

МИ 2124-90 Манометры, вакуумметры, мановакуумметры, напоромеры тягомеры и тягонапоромеры показывающие и самопишущие, Методика поверки.

Техническая документация изготовителя.

Компания «Rtieger SA.», Швейцария

Адрес: Chemin de Mongevon 9, Case postale 98

1023 CRISSIER 1 SWITZERLAND

Тел.:+41 (0)21 637 32 32

E-mail: info@rueger.ch

Общество с Ограниченной Ответственностью «Си Ай Эс Автоматизация»

(ООО «Си Ай Эс Автоматизация»)

Адрес: 107258, г. Москва, 1-я Бухвостова, д. 12/11, корп. 18, офис 206

ИНН 7701998870

Тел.:+ 7 (495)784-78-13

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 190005, г. Санкт-Петербург, Московский пр., 19

Тел.: +7 (812) 251-76-01; Факс +7 (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа№ RA.RU.311541 от 23.03.2016 г.

В части вносимых изменений:

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы»

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефакс: +7 (495) 437-55-77 / 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
