МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ7 июня 2018 г. № 1128
Москва
О переоформлении свидетельства об утверждении типа средства измерений № 48025 «Комплексы дозиметрические термолюминесцентные «ДОЗА-ТЛД» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением ООО Н1111 «Доза» от 01 марта 2018 г. № 18-И/522 приказываю:
-
1. Внести изменения в описание типа на комплексы дозиметрические термолюминесцентные «ДОЗА-ТЛД», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 51124-12, изложив его в новой редакции согласно приложению к настоящему приказу. Установить поверку по документу «Комплексы дозиметрические термолюминесцентные «ДОЗА-ТЛД». Методика поверки» ФВКМ.412118.010МП, утвержденному ФБУ «ЦСМ Московской области» (Центральное отделение) 24 января 2018 г. и распространить действие документа на комплексы дозиметрические термолюминесцентные «ДОЗА-ТЛД», находящиеся в эксплуатации.
-
2. Переоформить свидетельство об утверждении типа № 48025 «Комплексы дозиметрические термолюминесцентные «ДОЗА-ТЛД», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 51124-12, в связи с внесением изменений в методику поверки.
-
3. Управлению метрологии (Е.Р. Лазаренко), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С. Голубев
Л Л
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 00E1036ECDC011E780OAE0071B1B53CD41 Кому выдан: Голубев Сергей Сергеевич
Действителен: с 20.11.2017 до 20.11.2018
Приложение
к приказу Федерального агентства по техническому регулированию и метрологии от «07» июня 2018 г. №1128
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексы дозиметрические термолюминесцентные «ДОЗА-ТЛД»
Назначение средства измеренийКомплексы дозиметрические термолюминесцентные «ДОЗА-ТЛД» (далее - комплексы) предназначены для измерений в непрерывных и импульсных полях (длительностью импульсов не менее 10 нс):
- индивидуального эквивалента дозы Hp(10) фотонного излучения;
- индивидуального эквивалента дозы Hp(10) нейтронного излучения;
- индивидуального эквивалента дозы в коже Hp(0,07) и хрусталике глаза Hp(3) фотонного и бета- излучения;
- амбиентного эквивалента дозы Н*(10) фотонного излучения.
Описание средства измеренийПринцип действия комплекса основан на использовании явления термолюминесценции -способности вещества детектора аккумулировать энергию под действием ионизирующего излучения и испускать накопленную энергию в виде светового потока при нагревании детектора.
Детекторы, входящие в состав дозиметров, за время экспозиции в процессе ношения при индивидуальном дозиметрическом контроле (ИДК) или в период экспозиции в контрольных точках на местности накапливают энергию, пропорциональную дозе излучения.
По окончании экспозиции каждый детектор последовательно извлекается из дозиметра и помещается в блок подачи и нагрева детекторов термолюминесцентного считывателя СТ-01Д, с помощью которого энергия, накопленная детектором при облучении, под действием теплового возбуждения преобразуется в энергию термолюминесценции в виде светового потока, интенсивность которого регистрируется с помощью фотоэлектронного умножителя (ФЭУ), работающего в токовом режиме. Ток ФЭУ преобразуется в электрические импульсы с помощью преобразователя. Импульсы от преобразователя поступают на микроконтроллер, формируя кривую термовысвечивания (КТВ). Далее КТВ обрабатывается и определяется: высота пика КТВ, его форма, площадь под ним, положение пика на температурной шкале. Данные, полученные в результате обработки, приводятся к единицам измеряемых операционных величин с использованием соответствующих калибровочных коэффициентов для каждого типа дозиметра.
Формирование КТВ, управление считыванием информации с детекторов, обработка полученной информации по заданному алгоритму, представление и формирование отчетов обеспечивается программным обеспечением DVG.
Комплекс состоит из термолюминесцентного считывателя СТ-01Д и комплекта индивидуальных термолюминесцентных дозиметров различных типов: ТЛД-3, ДТЛ-02, ДВНГ-М, DTU-1, DTU-2, Finger Ring Type G, Finger Ring Type BG, EYE-D™, обеспечивающих регистрацию данных для измерения требуемых операционных величин при решении задач дозиметрического контроля.
Совместная работа считывателя и комплекта однотипных дозиметров образуют измерительную термолюминесцентную дозиметрическую систему (ТЛД- система).
Совокупность ТЛД-систем, предназначенных для измерений требуемых величин образует измерительный термолюминесцентный дозиметрический комплекс.
Комплексы выпускаются в двух исполнениях, различающихся применяемыми считывателями:
- основное исполнение ФВКМ.412118.010 с термолюминесцентным считывателем СТ-01Д ФВКМ.468169.003;
- исполнение 01 ФВКМ.412118.010-01 с термолюминесцентным считывателем СТ-01Д ФВКМ.468169.004.
Основными составными частями комплекса основного исполнения являются:
- термолюминесцентный считыватель СТ-01Д ФВКМ.468169.003 со встроенным блоком подачи и нагрева детекторов и компьютером;
- программное обеспечение DVG;
- комплекты индивидуальных термолюминесцентных дозиметров: ТЛД-3, ДТЛ-02,
ДВНГ-М, DTU-1, DTU-2, Finger Ring Type G, Finger Ring Type BG, EYE-D™.
Основными составными частями комплекса исполнения 01 являются:
-
- термолюминесцентный считыватель СТ-01Д ФВКМ.468169.004 со встроенным-блоком подачи и нагрева детекторов, подключаемый к отдельному компьютеру с помощью USB-кабеля;
-
- программное обеспечение DVG;
-
- компьютер;
-
- комплекты индивидуальных термолюминесцентных дозиметров: ТЛД-3, ДТЛ-02, ДВНГ-М, DTU-1, DTU-2, Finger Ring Type G, Finger Ring Type BG, EYE-D™.
Общий вид комплекса представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

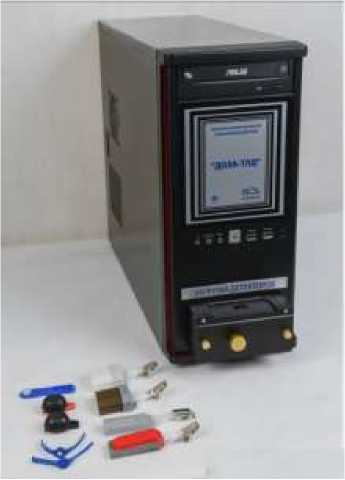

основное исполнение

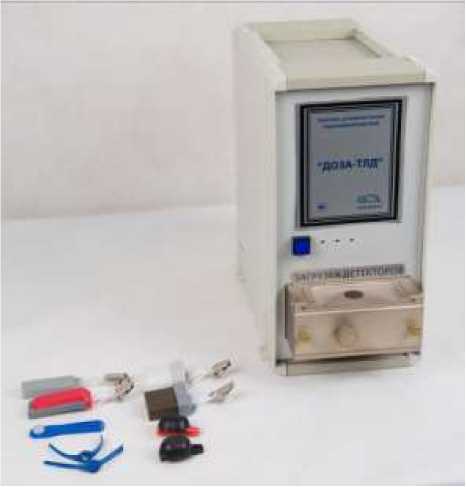

исполнение 01
Рисунок 1 - Общий вид комплекса

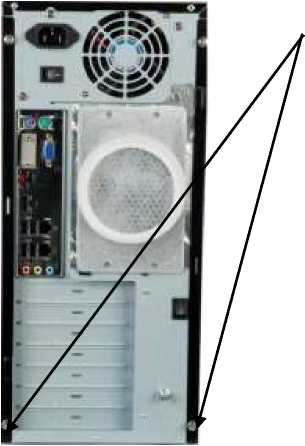

Рисунок 2 - Схема пломбировки от несанкционированного доступа
Схема пломбировки
Программное обеспечение комплекса представляет собой программное обеспечение DVG (далее - ПО DVG), работающее в операционной среде WINDOWS и предназначенное для:
- обработки результатов измерений и представления оператору отчетов по результатам измерений на экране монитора и вывода на печать;
- формирования баз данных и результатов ИДК;
- задания режимов и параметров измерений детекторов и реализации методик обработки полученной информации для дозиметров в целом.
Метрологически значимой частью ПО DVG являются таблицы градуировочных коэффициентов и констант.
Уровень защиты программного обеспечения DVG «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
DVG |
|
Номер версии (идентификационный номер) ПО, не ниже |
2.18.1015NT 1} |
|
Цифровой идентификатор ПО |
68D3577BA18FB881993989CAFD709360 2) |
|
Алгоритм вычисления контрольной суммы исполняемого кода |
MD5 |
| |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений индивидуального эквивалента дозы Hp(10) фотонного излучения в диапазоне энергий от 0,015 до 18,0 МэВ при использовании дозиметров:
|
от 20 мкЗв до 10 Зв 1' |
|
Диапазон измерений индивидуального эквивалента дозы Hp(10) фотонного излучения в диапазоне энергий от 0,08 до 6,0 МэВ при использовании дозиметров DTU-2 с детекторами на основе Al2O3 |
от 20 мкЗв до 0,5 Зв |
|
Диапазон измерений индивидуального эквивалента дозы Hp(10) нейтронного излучения в диапазоне энергий от 0,025 эВ до 20,0 МэВ при использовании дозиметров ДВНГ-М с детекторами на основе 6LiF:Mg,Ti; 7LiF:Mg,Ti |
от 100 мкЗв до 2 Зв |
|
Диапазон измерений индивидуального эквивалента дозы в коже Hp(0,07) фотонного излучения в диапазоне энергий от 0,01 до 6,0 МэВ при использовании дозиметров Finger Ring Type тип G с детекторами на основе LiF:Mg,Ti; LiF:Mg,Cu,P |
от 20 мкЗв до 10 ЗвХ) |
|
Диапазон измерений индивидуального эквивалента дозы в коже Hp(0,07) фотонного излучения в диапазоне энергий от 0,0076 до 6,0 МэВ и бета- излучения в диапазоне энергий от 0,05 до 3,0 МэВ при использовании дозиметров Finger Ring Type BG с детекторами на основе LiF:Mg,Cu,P |
от 20 мкЗв до 10 ЗвХ) |
|
Диапазон измерений индивидуального эквивалента дозы в хрусталике глаза Hp(3) фотонного излучения в диапазоне энергий от 0,015 до 18,0 МэВ и бета- излучения в диапазоне энергий от 0,7 до 3,0 МэВ при использовании дозиметров EYE-D™ с детекторами на основе LiF:Mg,Ti; LiF:Mg,Cu,P |
от 20 мкЗв до 10 ЗвХ) |
|
Диапазон измерений амбиентного эквивалента дозы Н*(10) фотонного излучения в диапазоне энергий от 0,03 до 3,0 МэВ при использовании дозиметров DTU-1 с детекторами на основе LiF:Mg,Ti |
от 20 мкЗв до 10 ЗвХ) |
|
Диапазон измерений амбиентного эквивалента дозы Н*(10) фотонного излучения в диапазоне энергий от 0,08 до 3,0 МэВ при использовании дозиметров DTU-2 с детекторами на основе Al2O3 |
от 20 мкЗв до 0,5 Зв |
|
Пределы допускаемой относительной основной погрешности измерений, %:
|
±(15+1/Н) 2) ±(15+1/H) 2) ±(25+1/Н) 2) ±(15+1/Н) 2) |
|
Наименование характеристики |
Значение |
|
Энергетическая зависимость дозиметров при измерении ИЭД, %, не более: - ТЛД-3 в диапазоне энергий фотонного излучения от 0,015 до 18,0 МэВ |
±15 |
|
- ДТЛ-02, DTU-1, ДВНГ-М в диапазоне энергий фотонного излучения от 0,015 до 18,0 МэВ |
±30 |
|
- DTU-2 в диапазоне энергий фотонного излучения от 0,08 до 6,0 МэВ |
±30 |
|
- ДВНГ-М в диапазоне энергий нейтронного излучения от 0,025 эВ до 20,0 МэВ |
±40 |
|
- Finger Ring Type G в диапазоне энергий фотонного излучения от 0,01 до 6,0 МэВ |
±20 |
|
- Finger Ring Type BG в диапазоне энергий фотонного излучения от 0,0076 до 6,0 МэВ и в диапазоне энергий бета- излучения от 0,05 до 3,0 МэВ |
±20 |
|
- EYE-D™ в диапазоне энергий фотонного излучения от 0,015 до 18,0 МэВ и в диапазоне энергий бета-излучения от 0,7 до 3,0 МэВ |
±20 |
|
Энергетическая зависимость дозиметров при измерении АЭД, %, не более: - DTU-1 в диапазоне энергий фотонного излучения от 0,03 до 3,0 МэВ |
±30 |
|
- DTU-2 в диапазоне энергий фотонного излучения от 0,08 до 3,0 МэВ |
±30 |
|
Анизотропия дозиметров при углах облучения 20°, 40°, 60°, %, не более |
15 |
|
Порог регистрации ТЛД- систем, мкЗв, не превышает |
10 |
|
Воспроизводимость показаний ТЛД- систем, %, не более |
7,5 |
|
Собственный фон считывателя, имп/мин, не более |
15 |
|
Пределы допускаемой дополнительной погрешности измерений для всех измеряемых физических величин, %: - при изменении температуры окружающего воздуха относительно нормальных условий |
±10 |
|
- при облучении дозиметров импульсным излучением длительностью импульсов не менее 10 нс |
±10 |
|
Нормальные условия измерений: - температура окружающей среды, °С |
от +15 до +25 |
|
- относительная влажность, % |
от 30 до 80 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
1) Диапазон измерений от 1 до 10 Зв обеспечивается использованием дополнительного | |
|
нейтрального фильтра 2) Н - безразмерная величина, численно равная измеренному значению дозы, мЗв | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Время установления рабочего режима считывателя, мин, не более |
30 |
|
Время непрерывной работы считывателя, ч, не менее |
24 |
|
Нестабильность показаний считывателя за 24 ч непрерывной работы, %, не более |
±10 |
|
Время снятия показания одного детектора при линейном нагреве со скоростью нагрева 10 Т-с1, с, не более |
60 |
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В |
220+22-зз |
|
- частота переменного тока, Гц |
50+2,5-2,5 |
|
Потребляемая мощность, В-А, не более |
200 |
|
Габаритные размеры считывателя СТ-01Д ФВКМ.468169.003, мм, не более: - длина |
550 |
|
- ширина |
185 |
|
- высота |
418 |
|
Габаритные размеры считывателя СТ-01Д ФВКМ.468169.004, мм, не более - длина |
450 |
|
- ширина |
200 |
|
- высота |
315 |
|
Максимальный размер детектора (диаметр), мм |
15 |
|
Масса считывателя СТ-01Д ФВКМ.468169.003, кг, не более |
11,3 |
|
Масса считывателя СТ-01Д ФВКМ.468169.004, кг, не более |
13,0 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С |
от +10 до +35 |
|
- относительная влажность, % |
75 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Средний срок службы, лет |
15 |
|
Средняя наработка считывателя до отказа, ч |
20 000 |
наносится на табличку, закрепленную на панели считывателя фотоспособом и на титульные листы руководства по эксплуатации ФВКМ.412118.010РЭ и паспорта ФВКМ.412118.010ПС типографским способом.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт |
|
1 |
2 |
3 |
|
Считыватель термолюминесцентный СТ-01Д 1) |
ФВКМ.468169.003 |
Для основного исполнения |
|
Считыватель термолюминесцентный СТ-01Д 1) |
ФВКМ.468169.004 |
Для исполнения 01 |
|
Системный блок 1) |
Для исполнения 01 | |
|
Монитор 1) | ||
|
Клавиатура 1) | ||
|
Мышь 1) | ||
|
Принтер лазерный 1) | ||
|
Кабель USB 2.0 АМ-ВМ1) | ||
|
Фильтр сетевой1-* | ||
|
Дозиметр термолюминесцентный DPU-1 1) |
ДШД5.182.021 | |
|
Дозиметр термолюминесцентный DTO-2 1) |
ДШД5.182.022 | |
|
Дозиметр термолюминесцентный ДТЛ-02 1) |
ЖБИТ2.805.006 | |
|
Дозиметр индивидуальный нейтронного и фотонного излучения ДВНГ -М |
ФВКМ.412113.004 |
|
1 |
2 |
3 |
|
Дозиметр ТЛД-3 |
ФВКМ.412113.066 |
- |
|
Дозиметр термолюминесцентный Finger Ring Type G 1) | ||
|
Дозиметр термолюминесцентный Finger Ring Type ВG 1) | ||
|
Дозиметр термолюминесцентный EYE-Dm 1) |
- |
- |
|
Кассета для отжига детекторов |
ФВКМ.301255.008 |
1 |
|
Пинцет |
- |
1 |
|
Пинцет вакуумный 1РК-122 1) |
- |
- |
|
Приспособление для разборки дозиметров 1) |
- |
- |
|
Приспособление для сборки и разборки дозиметров Finger Ring 1) |
ФВКМ.301171.016 | |
|
Приспособление для разборки дозиметров EYE-D™ 1) |
ФВКМ.301171.017 | |
|
Пластина для отжига детекторов 1) |
412118006.04 |
- |
|
Кассета для облучения ТЛД 1) |
ФВКМ.301354.015 |
- |
|
Монтажный комплект в составе: | ||
|
- кабель сетевой компьютерный |
- |
1 |
|
- переключатель KVM-switch |
- |
1 |
|
Комплект расходных материалов в составе: | ||
|
- подложка для нагрева детектора |
412118006.01 |
10 |
|
- вкладыш |
412118006.02 |
6 |
|
Комплект ЗИП-О в составе: |
- | |
|
- вставка плавкая ВП2Б-1В 3,15А 250В |
- |
1 |
|
- воздушный фильтр |
ФВКМ.305179.025 |
4 |
|
Программное обеспечение DVG |
ФВКМ.004016-01 |
1 |
|
Программное обеспечение DVG. Руководство оператора |
ФВКМ.004016-01 34 01 |
1 |
|
Методика поверки |
ФВКМ.412118.010МП |
1 |
|
Руководство по эксплуатации |
ФВКМ.412118.010РЭ |
1 |
|
Паспорт |
ФВКМ.412118.010ПС |
1 |
|
Свидетельство о поверке |
- |
1 |
|
Инструкция по техническому обслуживанию |
ФВКМ.412118.010ИС |
1 |
|
Методика измерений индивидуального эквивалента дозы фотонного излучения с использованием дозиметров из состава комплекса дозиметрического термолюминесцентного «ДОЗА-Т ЛД» |
1 | |
|
Методика измерений амбиентного эквивалента дозы фотонного излучения в окружающей среде с использованием дозиметров из состава комплекса дозиметрического термолюминесцентного «ДОЗА-ТЛД» 1) | ||
|
Методика измерений доз фотонного и бета-излучения в коже пальцев рук, лица и хрусталике глаза у персонала с использованием дозиметров из состава комплекса дозиметрического термолюминесцентного «ДОЗА-ТЛД» 1) |
|
Наименование |
Обозначение |
Количество, шт. |
|
Методические указания «Измерение индивидуального эквивалента дозы нейтронного излучения с использованием альбедных дозиметров из состава комплекса дозиметрического термолюминесцентного «ДОЗА-ТЛД» 1) | ||
|
Упаковка |
- |
1 |
|
1) Поставляется в соответствии с условиями поставки | ||
осуществляется по документу ФВКМ.412118.010МП «Комплексы дозиметрические термолюминесцентные «ДОЗА-ТЛД. Методика поверки», утверждённому ФБУ «ЦСМ Московской области» 24 января 2018 г.
Основные средства поверки:
-
- установка поверочная гамма-излучения УПГД-2М-Д (рег. № 32425-06) или аналогичная с источником 137Cs, обеспечивающая воспроизведение МАЭД в пределах от 540-7 до 540-2 Зв^ч-1 с погрешностью не более ±5 %;
-
- установка поверочная нейтронного излучения УКПН-2М-Д (рег. № 31390-06) или аналогичная с источником PuBe, обеспечивающая воспроизведение МАЭД в пределах от 20 до 800 мкЗв^ч-1 с погрешностью не более ±15 %;
-
- установка для поверки индивидуальных дозиметров бета- излучения УПБ-ИД (рег. № 47616-11) или аналогичная с источником 90Sr+90Y, обеспечивающая воспроизведение МПД в пределах от 4 до 25 мГр^ч-1, с погрешностью не более ±7 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт комплекса.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к комплексам дозиметрическим термолюминесцентным «ДОЗА-ТЛД»ГОСТ 8.070-2014 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений поглощенной и эквивалентной доз и мощности поглощенной и эквивалентной доз фотонного и электронного излучений
ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия
ГОСТ Р МЭК 1066-93 Системы дозиметрические термолюминесцентные для индивидуального контроля и мониторинга окружающей среды
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ТУ 4362-098-31867313-2012. Комплексы дозиметрические термолюминесцентные «ДОЗА-ТЛД». Технические условия
ИзготовительОбщество с ограниченной ответственностью «Научно-производственное предприятие «Доза» (ООО НПП «Доза»)
ИНН 7735542228
Адрес: 124498, г. Москва, г. Зеленоград, Георгиевский проспект, д. 6
Телефон: +7 (495) 777-84-85, факс: +7 (495) 742-50-84
Web-сайт: www.doza.ru
E-mail info@doza.ru
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Московской области»
(ФБУ «ЦСМ Московской области», Центральное отделение)
Адрес: 141570, Московская обл., Солнечногорский р-н, р.п. Менделеево
Телефон: +7 (495) 994-22-10, факс: +7 (495) 994-22-11
Web-сайт: www.mencsm.ru
E-mail: info@mencsm.ru
Аттестат аккредитации ФБУ «ЦСМ Московской области» по проведению испытаний средств измерений в целях утверждения типа № 30083-14 от 07.02.2014 г.
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
Юридический адрес: 141570, Московская область, Солнечногорский р-н, рабочий поселок Менделеево, промзона ВНИИФТРИ, корпус 11
Адрес: 141570, Московская область, Солнечногорский р-н, п/о Менделеево Телефон/факс: (495) 526-63-00
E-mail: office@vniiftri.ru
Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств измерений в целях утверждения типа № 30002-13 от 07.10.2013 г.
