Приказ Росстандарта №2161 от 30.09.2021

№2161 от 30.09.2021
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)

# 280049
О внесении изменений в сведения об утвержденных типах средств измерений
Приказы по основной деятельности по агентству Вн. Приказ № 2161 от 30.09.2021

2021 год
месяц September
сертификация программного обеспечения

2876 Kb

Файлов: 5 шт.

ЗАГРУЗИТЬ ПРИКАЗ



ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «30» сентября 2021 г. № 2161

Сведения об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средств измерений

№ п/п

Наименование типа

Обозначение типа

Заводской номер

Регистрационный номер в ФИФ

Правообладатель

Отменяемая методика поверки

Действие методики поверки сохраняется

Устанавливаемая методика поверки

Добавляемый изготовитель

Заявитель

Юридическое лицо, проводившее испытания

1

2

3

4

5

6

7

8

9

10

11

12

1.

Пылемеры

СОМ-16

68008-17

АО

«Проманалитприбор», Новосибирская область, г. Бердск

МП-640-034

17

МП-640-034-17 2017 с изменением №1

АО

«Проманалитприбор», Новосибирская область, г. Бердск

ФГУП

«ВНИИФТРИ»,

Московская обл., г.Солнечногорск, р.п. Менделеево

2.

Счетчики электрической энергии однофазные многофункциональные

серии РиМ

189

68806-17

Акционерное общество «Радио и Микроэлектроника» (АО «РиМ»), г. Новосибирск

ВНКЛ.41115

2.088 ДИ с изменением №2

ВНКЛ.411152.

088 ДИ

с изменением

№3

Акционерное общество «Радио и Микро электроника» (АО «РиМ»),

г. Новосибирск

ФБУ «Томский

ЦСМ»,

г. Томск

3.

Комплексы измерительновычислительные

ШТМ

67216-17

Акционерное общество «Транснефть -Верхняя Волга» (АО «Транснефть -Верхняя Волга»), г. Нижний Новгород

МП 1602/1

311229-2017

МП 1602/1311229-2017 с изменением №1

Акционерное общество «Транснефть -Верхняя Волга» (АО «Транснефть -Верхняя Волга»), г. Нижний Новгород

ООО Центр

Метрологии «СТП», г. Казань




УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «30» сентября 2021 г. № 2161

Лист № 1 Регистрационный № 68008-17 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Пылемеры СОМ-16

Назначение средства измерений

Пылемеры СОМ-16 (далее - пылемеры) предназначены для измерений массовой концентрации пыли и оптической плотности отходящих газов топливо-сжигающих установок.

Описание средства измерений

Принцип действия пылемера основан на оптическом методе измерений массовой концентрации пыли по ослаблению светового луча при прохождении его через запыленную среду. Световой луч, проходя через слой пылегазового потока, поглощается частицами пыли. Интенсивность светового луча регистрируется фотоприемником. По интенсивности принятого и испущенного света рассчитывается коэффициент пропускания, по которому определяется оптическая плотность, пропорциональная массовой концентрации пыли. Для проведения измерений массовой концентрации пыли выполняется предварительная градуировка пылемеров. Градуировка осуществляется гравиметрическим методом. При градуировке устанавливается взаимосвязь измеряемой массовой концентрации с оптическими характеристиками анализируемой среды.

Конструктивно пылемеры состоят из измерительного блока и блока индикации и управления. Основными элементами измерительного блока являются источник света (лазерный модуль) в диапазоне длин волн от 640 до 660 нм, фотоприемник и микропроцессорное устройство для обработки измерительных сигналов и вывода результатов измерений на дисплей, токовые выходы от 0 до 20 мА и внешнее устройство через последовательный интерфейс RS-485. Дополнительно в состав пылемеров входит блок воздухонагнетателя с воздушным фильтром для очистки измерительного тракта.

По способу эксплуатации пылемеры являются стационарными приборами непрерывного действия, устанавливаются непосредственно на газоходах топливо-сжигающих установок. Питание пылемеров осуществляется от сети переменного тока.

Пылемеры имеют следующие исполнения СОМ-16.Д, СОМ-16.Л и СОМ-16М, отличающиеся конструкцией измерительных блоков и точностью измерений.

В пылемерах исполнения СОМ-16.Д измерительный блок выполнен в виде погружного зонда, погружная часть которого располагается в газоходе.

В пылемерах исполнений СОМ-16.Л и СОМ-16М измерительный блок состоит из двух частей: излучателя света и фотоприемника с микропроцессорным устройством, которые монтируются на газоход друг напротив друга на одной оптической оси.

Пломбирование пылемеров от несанкционированного доступа не предусмотрено.

Нанесение знака утверждения типа и знака поверки на пылемер не предусмотрено.

Общий вид пылемеров представлен на рисунке 1.

Блок индикации и управления

Блок измерительный

Приказ Росстандарта №2161 от 30.09.2021, https://oei-analitika.ru

для исполнения

СОМ-16.Д

Блок

воздухонагнетателя

Блок измерительный для исполнений СОМ-16.Л, СОМ-16.М

Рисунок 1 - Общий вид пылемеров СОМ-16

Программное обеспечение

Пылемеры имеют встроенное программное обеспечение (далее - ПО), являющееся метрологически значимым. Функции встроенного ПО: обработка измерительных сигналов, отображение, сбор и передача измеренных данных на внешние устройства, управление работой пылемера.

Уровень защиты встроенного ПО «средний» в соответствии с Р 50.2.077-2014. Таблица 1 - Идентификационные данные встроенного ПО

Идентификационные данные (признаки)

Значение для исполнений

СОМ-16.Д, СОМ-16.Л

СОМ-16.М

Идентификационное наименование ПО

Контроллер SOM-16.ls 1 9.23.1

Контроллер SOM-16.ls 1 9.24.1

Номер версии (идентификационный номер) ПО

не ниже 23.1

не ниже 24.1

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

-

-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон показаний массовой концентрации, мг/м3

от 0 до 100000

Диапазон измерений* массовой концентрации пыли, мг/м3

от 1,0 до 10000

Пределы допускаемой приведенной** погрешности измерений массовой концентрации пыли для пылемеров исполнений, %

СОМ-16.Д, СОМ-16.Л при измерении до 500 мг/м3 включ.

СОМ-16.М при измерении до 20 мг/м3 включ.

±20

Пределы допускаемой относительной погрешности измерений массовой концентрации пыли для пылемеров исполнений, %

СОМ-16.Д, СОМ-16.Л при измерении св. 500 мг/м3

СОМ-16.М при измерении св. 20 мг/м3

±20

Диапазон измерений оптической плотности, Б

от 0 до 4,0

Пределы допускаемой приведенной** погрешности измерений оптической плотности при измерении от 0 до 0,7 Б включ., %

±2

Пределы допускаемой относительной погрешности измерений оптической плотности, %

при измерении св. 0,7 до 3 Б включ.

при измерении св. 3 до 4 Б

±2

±5

* Пределы градуировки пылемеров могут быть различными в границах диапазона показаний в зависимости от задач при их эксплуатации. В диапазоне св. 10000 мг/м3 пылемеры эксплуатируются как индикаторы.

** Приведенная погрешность измерений по массовой концентрации нормирована относительно значения 500 мг/м3 для пылемеров исполнений СОМ-16.Д, СОМ-16.Л и относительно значения 20 мг/м3 для пылемеров исполнения СОМ-16.М, по оптической плотности - относительно значения 0,7 Б для всех исполнений.

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Параметры электрического питания от сети переменного тока

напряжение, В

от 198 до 242

частота, Гц

от 49 до 51

Потребляемая мощность, В^А, не более

50

Габаритные размеры блока индикации и управления пылемера, мм, не более

высота

610

ширина

410

длина

220

Продолжение таблицы 3

Наименование характеристики

Значение

Габаритные размеры измерительного блока пылемера исполнения

СОМ-16.Д, мм, не более

диаметр

200

длина

1100

Габаритные размеры измерительного блока пылемеров исполнений

СОМ-16.Л, СОМ-16.М, мм, не менее

излучателя света

высота

120

ширина

130

длина

170

фотоприемника

высота

110

ширина

130

длина

170

Масса пылемеров, кг, не более

измерительного блока

13

блока индикации и управления

20

Условия эксплуатации

температура окружающей среды, °С относительная влажность окружающей среды при 35 °С, без конден-

от -60 до +50

сации, %, не более

95

атмосферное давление, кПа

от 84 до 106,7

Температура пылегазового потока в точке измерения, °С, не более

для пылемера исполнения СОМ-16.Д

250

для пылемеров исполнений СОМ-16.Л, СОМ-16.М

800

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации и паспорта пылемеров методом компьютерной графики.

Лист № 5 Всего листов 6 Комплектность средства измерений

Таблица 4 - Комплектность пылемеров

Наименование

Обозначение

Количество

Пылемер СОМ-16 в составе: для исполнения СОМ-16.Д - блок измерительный

ПГРА 400.00.00

1 шт.

- блок индикации и управления

ПГРА 400.08.20

1 шт.

- блок воздухонагнетателя

ПГРА 400.13.00

1 шт.

- фильтр

ПГРА 400.19.00

1 шт.

для исполнения СОМ-16.Л, СОМ-16М

- фотоприемник

ПГРА 720.010.00

1 шт.

- излучатель света

ПГРА 720.020.000

1 шт.

- отсекатель пыли

ПГРА 720.080.000

2 шт.

- блок индикации и управления

ПГРА 720.030.000-10

1 шт.

- блок воздухонагнетателя

ПГРА 400.13.00

1 шт.

- фильтр

ПГРА 400.19.00

1 шт.

Руководство по эксплуатации

ПГРА 720.000.000 РЭ

1 экз.

Паспорт

ПГРА 720.000.000 ПС

1 экз.

Методика поверки

МП-640-034-17 с изм. № 1

1 экз.

Сведения о методиках (методах) измерений

приведены в документе ПГРА 720.000.000 РЭ «Пылемер СОМ-16. Руководство по эксплуатации», разделы 5 и 6.

Нормативные и технические документы, устанавливающие требования к пылемерам СОМ-16

Постановление Правительства РФ № 1847 от 16.11.2020 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»

ГОСТ Р 8.606-2004 ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошковых материалов

ГОСТ Р ИСО 10155-2006 Выбросы стационарных источников. Автоматический мониторинг массовой концентрации твердых частиц. Характеристики измерительных систем, методы испытаний и технические требования

ТУ 4215-008-50570197-2016 Пылемер СОМ-16. Технические условия

Изготовитель

Акционерное общество «Проманалитприбор» (АО «Проманалитприбор»)

ИНН 5433132528

Адрес: 633009, Новосибирская область, г. Бердск, ул. Зеленая роща, д. 7/34, оф. 23

Телефон (факс): 8(38341) 370-27

Web-сайт: promanalyt.ru

E-mail: info@ecomer.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Адрес: 141570, Московская обл., г. Солнечногорск, рабочий поселок Менделеево, промзона ФГУП «ВНИИФТРИ»

Телефон (факс): (495) 526-63-00

Web-сайт: www.vniiftri.ru

E-mail: office@vniiftri.ru

Аттестат аккредитации по проведению испытаний средств измерений в целях утверждения типа № 30002-13 от 11.05.2018




УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «30» сентября 2021 г. № 2161

Лист № 1 Регистрационный № 68806-17 Всего листов 13

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики электрической энергии однофазные многофункциональные серии РиМ 189

Назначение средства измерений

Счетчики электрической энергии однофазные многофункциональные серии РиМ 189 (далее - счетчики) предназначены для измерений (в зависимости от исполнения): активной и реактивной электрической энергии; мощности (активной, реактивной, полной) в однофазных двухпроводных электрических цепях переменного тока промышленной частоты; среднеквадратического значения фазного напряжения, среднеквадратического значения тока фазного провода, среднеквадратического значения тока нулевого провода, частоты сети, коэффициента мощности cos ф, коэффициента реактивной мощности tg ф, удельной энергии потерь в линии.

Счетчики определяют показатели качества электрической энергии по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, класс S: установившееся отклонение напряжения основной частоты 6Uy, отрицательное 5U(-) и положительное 5U(+) отклонения напряжения, отклонение частоты Af.

Описание средства измерений

Принцип действия счетчиков основан на цифровой обработке аналоговых входных сигналов токов и напряжения при помощи специализированной микросхемы со встроенными АЦП. Остальные параметры, измеряемые счетчиком, определяются расчетным путем по измеренным значениям тока, напряжения и частоты сети.

Счетчики выпускаются в следующих модификациях (исполнениях): счетчики электрической энергии однофазные многофункциональные РиМ 189.2Х (РиМ 189.21, РиМ 189.22, РиМ 189.23, РиМ 189.24, РиМ 189.25, РиМ 189.26, РиМ 189.27, РиМ 189.28);

  • 1) счетчики электрической энергии однофазные многофункциональные РиМ 189.2Х-01 (РиМ 189.21-01, РиМ 189.22-01, РиМ 189.23-01, РиМ 189.24-01).

Счетчики отличаются: наличием устройства коммутации нагрузки (далее - УКН), наличием приемника сигналов глобальных навигационных спутниковых систем (далее -ГНСС), возможностью замены резервного элемента питания ЧРВ, наличием гальванически развязанных резидентных интерфейсов, возможностью установки коммуникатора для расширения функциональных возможностей интерфейсов счетчиков и наличием дополнительного датчика тока нулевого провода (далее - ДДТ).

Счетчики представлены в нескольких исполнениях корпусов:

  • 1) Счетчики в корпусе «тип I» (РиМ 189.21-01, РиМ 189.22-01, РиМ 189.23-01, РиМ 189.24-01) представляют собой единый корпус с установленным контроллером счетчика (см. рисунок 1).

  • 2) Счетчики в корпусе «тип III» (РиМ 189.21, РиМ 189.22, РиМ 189.23, РиМ 189.24, РиМ 189.25, РиМ 189.26, РиМ 189.27, РиМ 189.28) выполнены в виде двух соединенных корпусов (корпус с установленным контроллером счетчика и корпус с ДДТ или коммуникатором, или другим устройством) (см. рисунок 2).

  • 3) Счетчики в корпусе «тип IV» (РиМ 189.21, РиМ 189.22, РиМ 189.23, РиМ 189.24, РиМ 189.25, РиМ 189.26, РиМ 189.27, РиМ 189.28) выполнены в виде единого корпуса с несколькими отсеками: отсек для установки контроллера счетчика, отсек для установки ДДТ, коммуникатора или другого устройства (см. рисунок 3).

Общий вид счетчиков представлен на рисунках 1 - 3.

Заводской номер на счетчики наносится промышленным способом (лазерная маркировка или с применением самоклеящихся всепогодных этикеток с термотрансферной печатью) на внешнюю сторону корпуса счетчика в виде (формате) отображения 8-ми значимых цифр вместе с кодировкой данного номера в формате ETF-16.

Схемы пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки представлены на рисунках 4 - 6.

Приказ Росстандарта №2161 от 30.09.2021, https://oei-analitika.ru

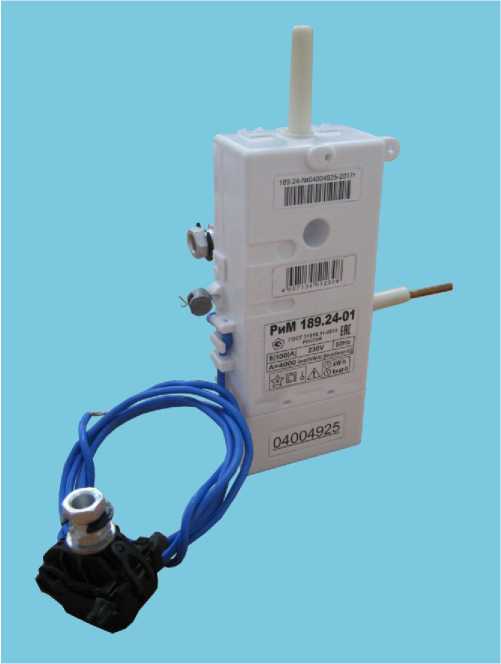

Рисунок 1 - Общий вид счетчика в корпусе «тип I»

Приказ Росстандарта №2161 от 30.09.2021, https://oei-analitika.ru

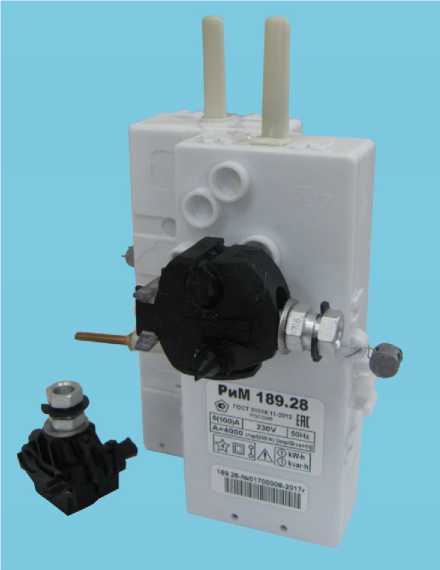

Рисунок 2 - Общий вид счетчика в корпусе «тип III»

Приказ Росстандарта №2161 от 30.09.2021, https://oei-analitika.ru

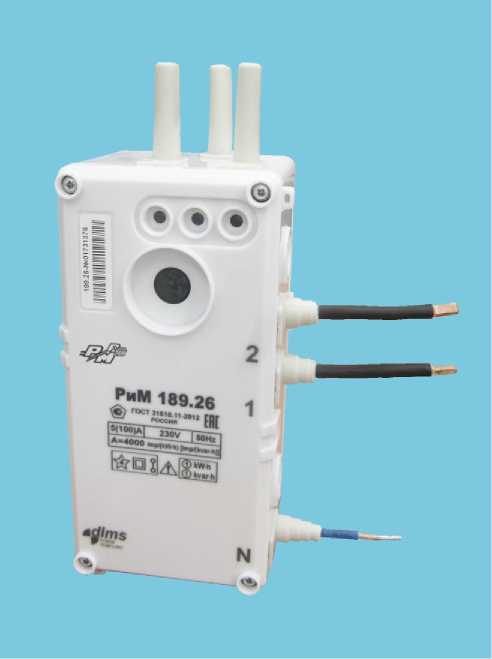

Рисунок 3 - Общий вид счетчика в корпусе «тип IV»

Приказ Росстандарта №2161 от 30.09.2021, https://oei-analitika.ru

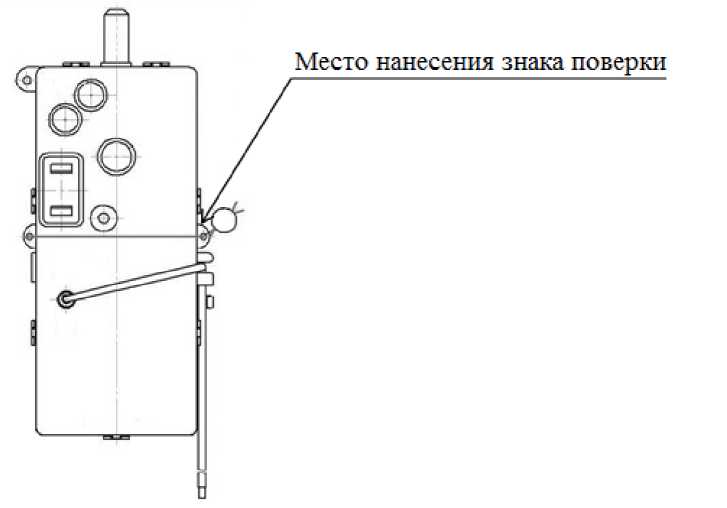

Рисунок 4 - Схема пломбирования от несанкционированного доступа, обозначение места нанесения знака поверки на счетчиках в корпусе «тип I»

Приказ Росстандарта №2161 от 30.09.2021, https://oei-analitika.ru

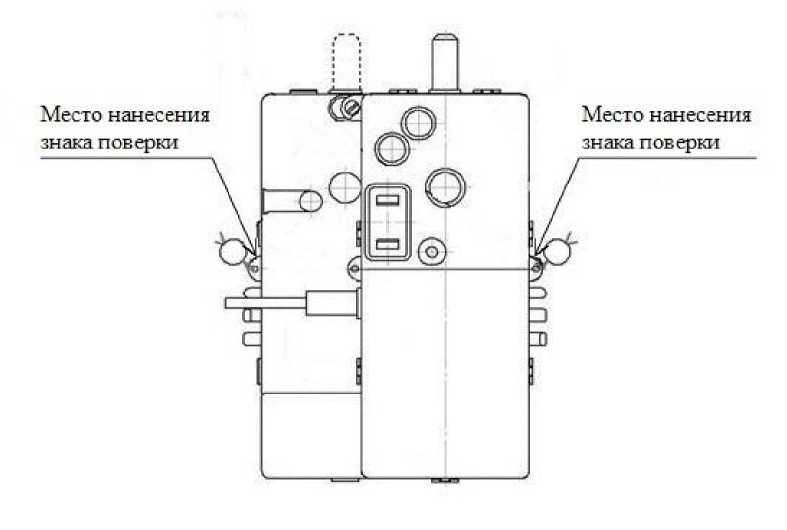

Рисунок 5 - Схема пломбирования от несанкционированного доступа, обозначение мест нанесения знака поверки на счетчиках в корпусе «тип III»

Приказ Росстандарта №2161 от 30.09.2021, https://oei-analitika.ru

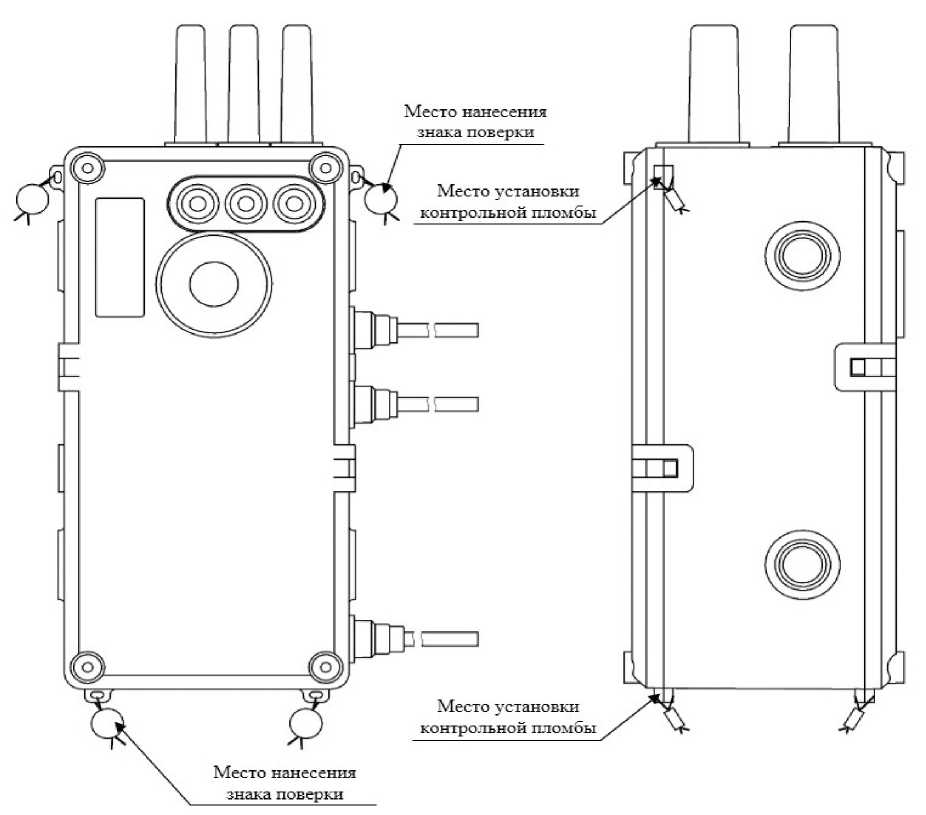

Рисунок 6 - Схема пломбирования от несанкционированного доступа, обозначение мест

нанесения знака поверки на счетчиках в корпусе «тип IV»

Программное обеспечение

Встроенное ПО счетчиков храниться в постоянном запоминающем устройстве контроллера счетчика. Считывание исполняемого кода из счетчика и модификация метрологически значимой части ПО с использованием интерфейсов счетчика невозможно.

Встроенное ПО счётчиков РиМ 189.2Х версии 4.00 и выше разделено на метрологически значимую и метрологически незначимую части.

Идентификационные данные встроенного ПО приведены в таблице 1:

Конструкция счетчиков исключает возможность несанкционированного влияния на ПО счетчиков и измерительную информацию.

Уровень защиты программного обеспечения «Высокий» в соответствии с

Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Номер версии (идентификационный номер) ПО

Идентификационное наименование ПО

Цифровой идентификатор

ПО (MD5)

Исполнения

счетчиков

с v 1.00 по v 3.99

РМ18921 ВНКЛ.411152.088 ПО

-

РиМ 189.21,

РиМ 189.21-01

РМ18922 ВНКЛ.411152.088-01 ПО

РиМ 189.22,

РиМ 189.22-01

РМ18923 ВНКЛ.411152.088-02 ПО

РиМ 189.23,

РиМ 189.23-01

РМ18924 ВНКЛ.411152.088-03 ПО

РиМ 189.24,

РиМ 189.24-01

РМ18925 ВНКЛ.411152.088-04 ПО

РиМ 189.25

РМ18926 ВНКЛ.411152.088-05 ПО

РиМ 189.26

РМ18927 ВНКЛ.411152.088-06 ПО

РиМ 189.27

РМ18928 ВНКЛ.411152.088-07 ПО

РиМ 189.28

с v 4.00 и выше

РМ18921 ВНКЛ.411152.088 ПО

16 81 2C 43 D5 E9

C3 E2 89 34 65 75

62 3A 11 95

РиМ 189.21,

РиМ 189.23,

РиМ 189.25,

РиМ 189.27

РМ18922 ВНКЛ.411152.088-01 ПО

5A 50 99 ED 95 EE

D1 F9 F8 BF EF B7

15 8F 20 67

РиМ 189.22,

РиМ 189.24,

РиМ 189.26,

РиМ 189.28

Метрологические и технические характеристики

Таблица 2 - Метрологические и технические характеристики

Наименование характеристики

Значение

1

2

Класс точности:

- при измерении активной энергии

1

- при измерении реактивной энергии

1

Базовый ток, А

5

Максимальный ток, А

100

Номинальное напряжение, В

230

Номинальная частота, Гц

50

Установленный диапазон напряжений, В

от 198 до 253

Расширенный диапазон напряжений, В

от 140 до 280

Предельный диапазон напряжений, В

от 0 до 400

Пределы допускаемой основной погрешности, вызываемой изменением тока, при измерении активной мощности 2), % 0,051б<1<0,101б, совф=1,00

±1,5

0,101б<1<1макс, СОБф=1,00

±1,0

0,101б<1<0,201б, cosф =0,50 инд

±1,5

0,101б<1<0,201б, cosф=0,80 емк

±1,5

0,201б<1<1макс, СОвф=0,50 инд

±1,0

0,201б<1<1макс, СОSф=0,80 емк

±1,0

Продолжение таблицы 2

1

2

Пределы допускаемой основной погрешности, вызываемой изменением тока, при измерении реактивной мощности 2), %

0,051б<1<0,101б, 81пф=1,00

±1,5

0,101б<1<1макс, 8Шф=1,00

±1,0

0,101б<1<0,201б, simp 0,50 (инд, емк)

±1,5

0,201б<1<1макс, 8Шф=0,50 (инд, емк)

±1,0

0,201б<1<1макс, 8Шф=0,25 (инд, емк)

±1,5

Полная потребляемая мощность в цепи тока, В^А

0,1

Полная потребляемая мощность в цепи напряжения, В •А

10

Активная потребляемая мощность в цепи напряжения, Вт

1,5

Пределы допускаемой основной погрешности, вызываемой изменением тока, при измерении активной энергии 2),3), % 0,051б<1<0,101б, cosф =1,00

±1,5

0,101б<1<1макс, со8ф=1,00

±1,0

0,101б<1<0,201б, cosф=0,50 инд

±1,5

0,101б<1<0,201б, cosф=0,80 емк

±1,5

0,201б<1<1макс, со8ф=0,50 инд

±1,0

0,201б<1<1макс, cosф=0,80 емк

±1,0

Пределы допускаемой основной погрешности, вызываемой изменением тока, при измерении реактивной энергии 2),3), % 0,051б<1<0,101б, 8Шф=1,00

±1,5

0,101б<1<1макс, 8Шф=1,00

±1,0

0,101б<1<0,201б, 8Шф=0,50 (инд, емк)

±1,5

0,201б<1<1макс, 8Шф=0,50 (инд, емк)

±1,0

0,201б<1<1макс, 8тф=0,25 (инд, емк)

±1,5

Пределы допускаемой относительной погрешности при измерении полной мощности 2), %

±2,0

Пределы допускаемой относительной погрешности при измерении коэффициента мощности cos ф 2),4), %

±3,0

Пределы допускаемой относительной погрешности при измерении коэффициента реактивной мощности tg ф 2), %, в диапазоне 0,21б<1<1,01б

±2,5

1,01б<1<1макс

±2,0

Пределы погрешности при измерении средней активной мощности на программируемом интервале Ринт, максимальной средней активной мощности на программируемом интервале Ринт макс, максимальной средней активной мощности на расчетный день и час Ррдч 4), % 0,051б<1<0,101б, со8ф=1,00

±1,5

0,101б<1<1макс, СО8ф=1,00

±1,0

0,101б<1<0,201б, со8ф=0,50 инд

±1,5

0,101б<1<0,201б, со8ф=0,80 емк

±1,5

0,201б<1<1макс, со8ф=0,50 инд

±1,0

0,201б<1<1макс, со8ф=0,80 емк

±1,0

Продолжение таблицы 2

1

2

Пределы допускаемой относительной погрешности при измерении среднеквадратического значения тока фазного провода 31ф, %, в диапазоне 0,Пб<Ммакс

±0,5

Пределы допускаемой относительной погрешности при измерении среднеквадратического значения тока нулевого провода 6In 1), %, в диапазоне 0,11б<1<1макс

±0,5

Пределы допускаемой относительной погрешности при измерении среднеквадратического значения фазного напряжения, %, в диапазоне от 140 до 280 В

±0,5

Пределы дополнительной погрешности при измерении активной энергии, вызываемой изменением напряжения в установленном рабочем диапазоне 2),3), %

0,8бин<и<1,10ин, соБф=1,00

0,8бин<и<1,10ин, cosф=0,50 инд

±0,7

±1,0

Продолжение таблицы 2Пределы дополнительной погрешности при измерении реактивной энергии, вызываемой изменением напряжения в установленном рабочем диапазоне 2),3), % 0,8бин<и<1,10ин, Бтф=1,00 0,8бин<и<1,10ин, simp 0,50 инд

±0,7

±1,0

Пределы дополнительной погрешности при измерении активной энергии, вызываемой изменением напряжения в расширенном рабочем диапазоне 2),3), % от 140 до 280 В, cosф=1,00

от 140 до 280 В, cosф=0,50 инд

±0,7

±1,0

Пределы дополнительной погрешности при измерении реактивной энергии, вызываемой изменением напряжения в расширенном рабочем диапазоне 2),3), % от 140 до 280 В, sinф=1,00

от 140 до 280 В, sinф=0,50 инд

±0,7

±1,0

Пределы допускаемой абсолютной погрешности при измерении установившегося отклонения напряжения основной частоты 6Uy, %, в диапазоне значений от - 30 до 20 %

±0,5

Пределы допускаемой абсолютной погрешности при измерении отрицательного 5U(-) и положительного 5U(+) отклонения напряжения, % в диапазоне значений от - 30 до 20 %

±0,5

Пределы абсолютной погрешности при измерении отклонения частоты Af, Гц, в диапазоне отклонения от - 7,5 до 7,5 Гц

±0,030

Пределы допускаемой абсолютной погрешности при измерении частоты сети Af, Гц, в диапазоне значений частоты от 42,5 до 57,5 Гц

±0,030

Пределы допускаемой абсолютной погрешности при измерении температуры внутри корпуса счетчика 4), °С, в диапазоне температур от - 45 до + 85 °С

±5

Продолжение таблицы 2

1

2

Средний температурный коэффициент при измерении активной энергии, %/К

cosф=1,00

cosф=0,50 инд

cosф=0,80 емк

±0,05

±0,07

±0,07

Средний температурный коэффициент при измерении реактивной энергии, %/К sin ф = 1,00 sin ф = 0,50 инд sin ф = 0,50 емк sin ф = 0,25 инд sin ф = 0,25 емк

±0,05

±0,07

±0,07

±0,07

±0,07

Пределы допускаемой относительной погрешности при измерении удельной энергии потерь в линии 2),4), %, в диапазоне 0,11б < I < 1макс

±1,0

Суточный ход (точность хода ЧРВ) при нормальных условиях в отсутствии внешней синхронизации и ГНСС, с/сут, не более

±0,5

Срок энергетической автономности хода ЧРВ

  • - без резервного элемента питания ЧРВ, ч, не менее

  • - с резервным элементом питания ЧРВ, лет, не менее

60

16

Стартовый ток:

  • - при измерении активной энергии, мА

  • - при измерении реактивной энергии, мА

20

20

Постоянная счетчика, имп./(кВт^ч) [имп./(квар^ч)]

4000

Количество тарифов

8

Наличие УКН

есть для счетчиков

РиМ 189.22,

РиМ 189.22-01,

РиМ 189.24,

РиМ 189.24-01,

РиМ 189.26, РиМ 189.28

Наличие ГНСС

есть для счетчиков

РиМ 189.23,

РиМ 189.23-01,

РиМ 189.24,

РиМ 189.24-01,

РиМ 189.27, РиМ 189.28

Окончание таблицы 2

1

2

Наличие отсека для коммуникатора

есть для счетчиков

РиМ 189.21, РиМ 189.22,

РиМ 189.23, РиМ 189.24,

РиМ 189.25, РиМ 189.26,

РиМ 189.27, РиМ 189.28 в корпусе «тип III» и для

счетчиков в корпусе «тип IV»

Возможность замены резервного элемента питания ЧРВ без нарушения знака поверки

есть для счетчиков в корпусе «тип IV»

Измерение тока в нулевом проводе

есть для счетчиков РиМ 189.25, РиМ 189.26,

РиМ 189.27, РиМ 189.28

Время сохранения данных, лет

40

Время начального запуска, с

5

Габаритные размеры,

(высота х ширина х длина) мм, не более

  • - в корпусе «тип I»

  • - в корпусе «тип III»

  • - в корпусе «тип IV»

200х130х90

200х130х150 250x180x100

Масса, кг, не более

1,00

Условия эксплуатации

Установленный рабочий диапазон: -температура окружающей среды, °С -относительная влажность, %, при +35 (25) °С -атмосферное давление, кПа

Предельный рабочий диапазон температур, °С

от -45 до +60

95 (100)

от 70 до 106,7 от -45 до +70

Средняя наработка на отказ, ч

220 000

Средний срок службы Тсл, лет

30

Условия эксплуатации счетчиков

У1** по ГОСТ 15150-69

Нормальные условия измерений -температура окружающей среды, °С -относительная влажность, % -атмосферное давление, кПа

от 21 до 25

от 30 до 80 от 70 до 106,7

п Для счетчиков РиМ 189.25, РиМ 189.26, РиМ 189.27, РиМ 189.28.

  • 2) Для счетчиков РиМ 189.25, РиМ 189.26, РиМ 189.27, РиМ 189.28. В случае превышения тока в нулевом проводе над током в фазном проводе режим измерения параметров программируется на учет по нулевому проводу.

  • 3) Расположение квадрантов согласно геометрическому представлению С.1 ГОСТ 31819.23.

  • 4) Для технического учета.

Таблица 3 - Перечень измеряемых величин и цена единиц разрядов измеряемых величин

Измеряемая величина

Основная единица

Цена единицы старшего/младшего разряда

РиМ 189.2Х, РиМ 189.2Х-012)

Активная энергия

кВт^ч

105 / 10-2

Реактивная энергия

квар^ч

105 / 10-2

Удельная энергия потерь в цепи тока 1)

кЛ2

105 / 10-2

Активная мощность

кВт

102 / 10-4

Реактивная мощность

квар

102 / 10-4

Полная мощность

кВ^Л

102 / 10-4

Ток, среднеквадратическое (действующее) значение

Л

102 / 10-3

Напряжение,       среднеквадратическое

(действующее) значение

В

102 / 10-2

Частота сети

Гц

101 / 10-3

Коэффициент реактивной мощности цепи tg Ф 1)

безразм.

103 / 10-3

Коэффициент мощности cos ф

безразм.

100 / 10-3

Измеряемая величина

Основная единица

Цена единицы старшего/младшего разряда

РиМ 189.2Х, РиМ 189.2Х-012)

Температура внутри корпуса счетчика

°С

101 / 10-2

  • 1) На дисплей дистанционный (ДД) не выводится.

  • 2) При выводе на ДД и по всем интерфейсам.

Знак утверждения типа

наносится на корпус счетчика методом шелкографии или другим способом, не ухудшающим качество знака. В эксплуатационной документации на титульных листах изображение Знака наносится печатным способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

1

2

3

Счетчик электрической энергии однофазный многофункциональный серии РиМ 189 (одно из исполнений) в упаковке

1 шт.

Паспорт

-

1 экз.

Дисплей дистанционный РиМ 040 1)

-

Комплект монтажных частей 1)

-

1 комп.

Коммуникатор 2)

Сервисное ПО 3)

Руководство по эксплуатации 3)

ВНКЛ.411152.051-02 РЭ

1 экз.

Методика поверки 3)

ВНКЛ.411152.088 ДИ

1 экз.

Окончание таблицы 4

1

2

3

Терминал мобильный РиМ 099.01 1)1

ВНКЛ.426487.030

-

Руководство по монтажу счетчиков на опору ВЛ 3)

ВНКЛ.410106.007 Д

1 экз.

Устройство проверки ИСК |L 2)3)

ВНКЛ.411724.281-03

Электрический испытательный выход Х)

ВНКЛ.426476.022

Контактирующее устройство ЭИВ-01 1)1

ВНКЛ.426459.159

  • 1) Поставляется по отдельному заказу для организаций, производящих ремонт, эксплуатацию, поверку и монтаж счетчиков.

  • 2) Только для счетчиков РиМ 189.21, РиМ 189.22, РиМ 189.23, РиМ 189.24, РиМ 189.25, РиМ 189.26, РиМ 189.27, РиМ 189.28.

  • 3) Поставляется по отдельному запросу в электронном виде.

Сведения о методиках (методах) измерений

приведены в документе ВНКЛ.411152.051-02 РЭ «Счетчики электрической энергии однофазные многофункциональные серии РиМ 189, РиМ 189.21, РиМ 189.22, РиМ 189.23, РиМ 189.24, РиМ 189.21-01, РиМ 189.22-01, РиМ 189.23-01, РиМ 189.24-01, РиМ 189.25, РиМ 189.26, РиМ 189.27, РиМ 189.28. Руководство по эксплуатации» разделы 2, 3.

Нормативные и технические документы, устанавливающие требования к счетчикам электрической энергии однофазным многофункциональным серии РиМ 189

ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии.

ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2.

ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии.

ГОСТ 8.551-2013 ГСИ. Государственная поверочная схема для средств измерений электрической мощности и электрической энергии в диапазоне частот от 1 до 2500 Гц.

ГОСТ 32144-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения.

ГОСТ 30804.4.30-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии.

ТУ 4228-062-11821941-2013 Счетчики электрической энергии однофазные серии РиМ 189. Технические условия.

Изготовитель

Акционерное общество «Радио и Микроэлектроника» (АО «РиМ»)

Адрес: 630082, г. Новосибирск, ул. Дачная, д. 60/1, офис 307

ИНН: 5408110390

Испытательный центр

Федеральное государственное унитарное предприятие «Сибирский государственный ордена Трудового Красного Знамени научно-исследовательский институт метрологии» (ФГУП «СНИИМ»)

Адрес: 630004, г. Новосибирск, проспект Димитрова, д. 4

Телефон: +7 (383) 210-08-14, факс: +7 (383) 210-13-60

Аттестат аккредитации ФГУП «СНИИМ» по проведению испытаний средств измерений в целях утверждения типа RA.RU.310556 от 14.01.2015 г.

Испытательный центр (в части вносимых изменений)

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Томской области» (ФБУ «Томский ЦСМ»)

Адрес: 634012, Россия, г. Томск, ул. Косарева, 17-а

Телефон: (3822) 55-44-86, факс (3822) 56-19-61, голосовой портал (3822) 71-37-17

Аттестат аккредитации ФБУ «Томский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № 30113-13 от 03.06.2013 г.




МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

___10 сентября 2021 г.

2161______

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, влияющих на их метрологические характеристики, согласно приложению к настоящему

приказу.

  • 2.  Утвердить измененные описания прилагаемые к настоящему приказу.

  • 3. Распространить действие методик установленных согласно приложению

типов средств

поверки средств к настоящему

измерений,

измерений, приказу,

на средства измерений, находящиеся в эксплуатации.

  • 4. ФГУП «ВНИИМС» внести сведения об утвержденных типах средств

измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным                        ^промышленности

ым                            ышленности

и торговли Российской Фел

5. Контроль за исполь еы

Руководитель

■ ьъдаия о сшнфик/ш j 1

Сертификат: 028BB2870OA0AC3E9843FA50B54F4O6F4C Кому выдан: Шалаев Антон Павлович

Действителен: с 29.12.2020 до 29.12.2021

собой.

А.П.Шалаев




УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «30» сентября 2021 г. № 2161

Лист № 1

Всего листов 35

Регистрационный № 67216-17

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы измерительно-вычислительные ШТМ

Назначение средства измерений

Комплексы измерительно-вычислительные ШТМ (далее - ШТМ) предназначены для измерений и преобразований аналоговых сигналов от первичных измерительных преобразователей (унифицированные электрические сигналы силы и напряжения постоянного тока, сигналы термопреобразователей сопротивления по ГОСТ 6651-2009), формирования управляющих аналоговых сигналов (унифицированные электрические сигналы силы и напряжения постоянного тока).

Описание средства измерений

Принцип действия ШТМ основан на непрерывном измерении и преобразовании входных аналоговых сигналов, поступающих от первичных измерительных преобразователей, и формировании управляющих аналоговых сигналов.

ШТМ состоит из измерительных преобразователей (искробезопасных барьеров), модулей ввода/вывода аналоговых сигналов и обработки данных. Конфигурация ШТМ по составу оборудования, его количеству, требованиям к функциям определяется заказом. Для получения цифрового сигнала (HART-протокол) и настройки первичного измерительного преобразователя к каналу аналогового входа (сила постоянного тока) может быть подключен HART-мультиплексор.

ШТМ выпускается в следующих модификациях ШТМ-01, ШТМ-02, ШТМ-03, ШТМ-04 и ШТМ-05, которые отличаются составом.

Состав ШТМ указан в таблицах 1-5.

Таблица 1 - Состав ШТМ-01

Тип сигнала

Измерительный преобразователь (искробезопасный барьер)

Модули ввода/вывода аналоговых сигналов и обработки данных

Аналоговый вход (сила постоянного тока)

Преобразователи измерительные серии MACX модификации MACX MCR(-EX)-SL-RPSSI-I (далее - MACX MCR(-EX)-SL-RPSSI-I) (регистрационные номера в Федеральном информационном фонде по обеспечению единства измерений (далее -регистрационный номер) 55661-13, 68653-17)

Модули аналоговые

BMXAMI0410, BMXAMI0810

(регистрационные номера 49662-12, 67370-17)

Тип сигнала

Измерительный преобразователь (искробезопасный барьер)

Модули ввода/вывода аналоговых сигналов и обработки данных

Аналоговый вход (сила постоянного тока)

Преобразователи измерительные серии

MACX модификации MACX MCR(-EX)-SL-

RPSSI-2I (далее - MACX MCR(-EX)-SL-RPSSI-2I) (регистрационные номера 55661-13, 68653-17)

Модули аналоговые BMXAMI0410, BMXAMI0810 (регистрационные номера 49662-12, 67370-17)

Преобразователи измерительные серии MACX модификации MACX MCR(-EX)-SL-RPSS-2I-2I (далее - MACX MCR(-EX)-SL-RPSS-2I-2I) (регистрационные номера 55661-13, 68653-17)

Преобразователи измерительные серии MINI модификации MINI MCR-SL-RPSS-I-I (далее - MINI MCR-SL-RPSS-I-I) (регистрационный номер 55662-13)

Преобразователи измерительные серии IM модели IM33-12EX-HI/24VDC (далее - IM33-12EX-HI/24VDC) (регистрационный номер 49765-12)

Преобразователи измерительные тока и напряжения с гальванической развязкой (барьеры искрозащиты) серии K модули KCD2-STC-1 (далее - KCD2-STC-1) (регистрационный номер 22153-14)

Преобразователи измерительные тока и напряжения с гальванической развязкой (барьеры искрозащиты) серии K модули KFD2-STC4-1.20 (далее - KFD2-STC4-1.20) (регистрационный номер 22153-14)

Преобразователи измерительные ввода-вывода серии ACT20 модели ACT20M-AI-AO-S (далее - ACT20M-AI-AO-S) (регистрационные номера 50677-12, 69025-17)

Преобразователи измерительные ввода-вывода серии ACT20 модели ACT20M-AI-2AO-S (далее - ACT20M-AI-2AO-S) (регистрационные номера 50677-12, 69025-17)

Преобразователи измерительные ввода-вывода серии ACT20 модели ACT20M- UI-AO-S (далее - ACT20M-UI-AO-S) (регистрационный номер 69025-17)

Преобразователи измерительные серии

IMX12 исполнения IMX12-AI (далее - IMX12-AI) (регистрационные номера 65278-16, 77698-20)

Тип сигнала

Измерительный преобразователь (искробезопасный барьер)

Модули ввода/вывода аналоговых сигналов и обработки данных

Преобразователи измерительные серии IM12 исполнения IM12-AI (далее - IM12-AI) (регистрационный номер 77698-20)

Аналоговый вход (сила постоянного тока)

Преобразователи измерительные серии MACX модификации MACX MCR-UI-UI (далее -MACX MCR-UI-UI) (регистрационные номера 55661-13, 68653-17) Преобразователи измерительные MINI MCR-2 модификации MINI MCR-2-RPSS-I-I (далее - MINI MCR-2-RPSS-I-I) _____(регистрационный номер 63447-16)_____ Преобразователи измерительные MINI MCR-2 модификации MINI MCR-2-UNI-UI-UIRO (далее - MINI MCR-2-UNI-UI-UIRO) _____(регистрационный номер 63447-16)_____ Преобразователи измерительные MINI MCR-2 модификации MINI MCR-2-UNI-UI-2UI(-PT)(-C) (далее - MINI MCR-2-UNI-UI-2UI(-PT)(-C)) (регистрационный номер 63447-16)

Преобразователи измерительные серии SCA модели SCA-II-11-Ex (далее - SCA-II-11-Ex) (регистрационный номер 65521-16)

MACX MCR-UI-UI (регистрационные номера 55661-13, 68653-17)

Преобразователи измерительные серии MINI модификации MINI MCR-SL-U-I-4 (далее -MINI MCR-SL-U-I-4) (регистрационный номер 55662-13)

Аналоговый вход

(напряжение постоянного тока)

Преобразователи измерительные MINI MCR-2 модификации MINI MCR-2-U-I4 (далее -MINI MCR-2-U-I4) (регистрационный номер 63447-16)

MINI MCR-2-UNI-UI-UIRO (регистрационный номер 63447-16) MINI MCR-2-UNI-UI-2UI(-PT)(-C) (регистрационный номер 63447-16)

ACT20M-AI-AO-S

(регистрационный номер 69025-17)

ACT20M-AI-2AO-S

(регистрационный номер 69025-17)

Модули аналоговые

BMXAMI0410, BMXAMI0810

(регистрационные номера 49662-12,

67370-17)

Модули аналоговые

BMXAMI0410, BMXAMI0810 (регистрационные номера 49662-12, 67370-17)

Тип сигнала

Измерительный преобразователь (искробезопасный барьер)

Модули ввода/вывода аналоговых сигналов и обработки данных

Аналоговый вход (сигналы термопреобразователей сопротивления по ГОСТ 66512009)

ACT20M-UI-AO-S

(регистрационный номер 69025-17)

Модули аналоговые

BMXAMI0410, BMXAMI0810 (регистрационные номера 49662-12, 67370-17)

Преобразователи измерительные серии MACX модификации MACX MCR(-EX)-T-UI-UP (далее - MACX MCR-EX-T-UI-UP) (регистрационные номера 55661-13, 68653-17)

Аналоговый вход (сигналы термопреобразователей сопротивления по ГОСТ 66512009)

Преобразователи измерительные серии

IMX12 исполнения IMX12-TI (далее - IMX12-TI) (регистрационные номера 65278-16, 77698-20)

Модули аналоговые

BMXAMI0410, BMXAMI0810 (регистрационные номера 49662-12, 67370-17)

Преобразователи измерительные серии IM модели IM34-12EX-CRI/K63 (далее - IM34-12EX-CRI/K63) (регистрационный номер 49765-12)

Преобразователи измерительные ввода-вывода серии ACT модели ACT20X-HTI-SAO-S (далее - ACT20X-HTI-SAO-S) (регистрационный номер 69025-17)

Преобразователи измерительные серии SCA модели SCA-RI-11-Ex (далее - SCA-RI-11-Ex) (регистрационный номер 65521-16)

Преобразователи измерительные серии MACX модификации MACX MCR(-EX)-SL-RTD-I (далее - MACX MCR-EX-SL-RTD-I) (регистрационные номера 55661-13, 68653-17)

Аналоговый выход (сила постоянного

тока)

MINI MCR-SL-RPSS-I-I

(регистрационный номер 55662-13)

Модули аналоговые BMXAMO0210, BMXAMO0410 (регистрационные номера 49662-12, 67370-17)

ACT20M-AI-AO-S

(регистрационный номер 50677-12, 69025-17)

ACT20M-AI-2AO-S

(регистрационный номер 50677-12, 69025-17)

Преобразователи измерительные серии IMX12 исполнения IMX12-AO (далее - IMX12-AO) (регистрационные номера 65278-16, 77698-20)

MINI MCR-2-RPSS-I-I

(регистрационный номер 63447-16)

-

Тип сигнала

Измерительный преобразователь (искробезопасный барьер)

Модули ввода/вывода аналоговых сигналов и обработки данных

Аналоговый выход (напряжение постоянного тока)

-

Модули аналоговые

BMXAMO0210, BMXAMO0410

(регистрационные

номера 49662-12, 67370-17)

Примечание - Указана максимально возможная комплектация ШТМ-01. В зависимости от заказа в состав ШТМ-01 могут входить не все типы измерительных преобразователей (искробезопасных барьеров) и модулей ввода/вывода аналоговых сигналов. Количество и типы используемых измерительных преобразователей (искробезопасных барьеров) и модулей ввода/вывода аналоговых сигналов указываются в паспорте.

Таблица 2 - Состав ШТМ-02

Тип сигнала

Измерительный преобразователь (искробезопасный барьер)

Модули ввода/вывода аналоговых сигналов и обработки данных

Аналоговый вход (сила постоянного тока)

MACX MCR(-EX)-SL-RPSSI-I (регистрационный номер 55661-13)

Измерительные модули 6ES7 331-7TF01-0AB0, устройства распределенного ввода-вывода SIMATIC ET200 (регистрационный номер 66213-16)

Измерительные модули 6ES7 331-7NF10-0AB0, контроллеры программируемые SIMATIC S7-300 (регистрационный номер 15772-11)

MACX MCR(-EX)-SL-RPSS-2I-2I (регистрационный номер 55661-13)

MINI MCR-SL-RPSS-I-I (регистрационный номер 55662-13)

IM33-12EX-HI/24VDC

(регистрационный номер 49765-12)

KCD2-STC-1

(регистрационный номер 22153-14)

KFD2-STC4-1.20

(регистрационный номер 22153-14)

ACT20M-AI-AO-S

(регистрационный номер 50677-12)

ACT20M-AI-2AO-S

(регистрационный номер 50677-12)

Тип сигнала

Измерительный преобразователь (искробезопасный барьер)

Модули ввода/вывода аналоговых сигналов и обработки данных

Аналоговый вход (напряжение постоянного тока)

MACX MCR-UI-UI

(регистрационный номер 55661-13)

Измерительные модули 6ES7 331-7TF01-0AB0, устройства распределенного ввода-вывода-сигналов SIMATIC ET200 (регистрационный номер 66213-16)

Измерительные модули 6ES7 331-7NF10-0AB0, контроллеры программируемые SIMATIC S7-300 (регистрационный номер 15772-11)

MINI MCR-SL-U-I-4

(регистрационный номер 55662-13)

MINI MCR-2-U-I4

(регистрационный номер 63447-16)

Аналоговый вход (сигналы термопреобразователей сопротивления по ГОСТ 66512009)

MACX MCR(-EX)-T-UI-UP (регистрационный номер 55661-13)

Аналоговый выход (сила постоянного тока)

MINI MCR-SL-RPSS-I-I

(регистрационный номер 55662-13)

Измерительные модули 6ES7 332-5HD01-0AB0, контроллеры программируемые SIMATIC S7-300 (регистрационный номер 15772-11)

ACT20M-AI-AO-S

(регистрационный номер 50677-12, 69025-17)

ACT20M-AI-2AO-S

(регистрационный номер 50677-12, 69025-17)

Примечание - Указана максимально возможная комплектация ШТМ-02. В зависимости от заказа в состав ШТМ-02 могут входить не все типы измерительных преобразователей (искробезопасных барьеров) и модулей ввода/вывода аналоговых сигналов. Количество и типы используемых измерительных преобразователей (искробезопасных барьеров) и модулей ввода/вывода аналоговых сигналов указываются в паспорте.

Таблица 3 - Состав ШТМ-03

Тип сигнала

Измерительный преобразователь (искробезопасный барьер)

Модули ввода/вывода аналоговых сигналов и обработки данных

Аналоговый вход (сила постоянного тока)

MACX MCR(-EX)-SL-RPSSI-I

(регистрационные номера 55661-13, 68653-17)

Модули X20AI8321, модули X20AI2438, модули X20AI4322 системы управления модульные B&R X20 (регистрационный номер 57232-14)

MACX MCR(-EX)-SL-RPSSI-2I (регистрационные номера 55661-13, 68653-17)

MACX MCR(-EX)-SL-RPSS-2I-2I (регистрационные номера 55661-13, 68653-17)

MINI MCR-SL-RPSS-I-I

(регистрационный номер 55662-13)

IM33-12EX-HI/24VDC

(регистрационный номер 49765-12)

KCD2-STC-1

(регистрационный номер 22153-14)

KFD2-STC4-1.20

(регистрационный номер 22153-14)

ACT20M-AI-AO-S (регистрационные номера 50677-12, 69025-17)

ACT20M-AI-2AO-S (регистрационные номера 50677-12, 69025-17)

ACT20M-UI-AO-S (регистрационный номер 69025-17)

IMX12-AI

(регистрационные номера 65278-16, 77698-20)

IM12-AI

(регистрационный номер 77698-20)

MACX MCR-UI-UI

(регистрационные номера 55661-13, 68653-17)

MINI MCR-2-RPSS-I-I

(регистрационный номер 63447-16)

MINI MCR-2-UNI-UI-UIRO (регистрационный номер 63447-16)

MINI MCR-2-UNI-UI-2UI(-PT)(-C) (регистрационный номер 63447-16)

SCA-II-11-Ex

(регистрационный номер 65521-16)

-

Тип сигнала

Измерительный преобразователь (искробезопасный барьер)

Модули ввода/вывода аналоговых сигналов и обработки данных

Аналоговый вход (напряжение постоянного тока)

MACX MCR-UI-UI

(регистрационные номера 55661-13, 68653-17)

Модули X20AI8321, модули X20AI2438, модули X20AI4322 системы управления модульные B&R X20 (регистрационный номер 57232-14)

MINI MCR-SL-U-I-4

(регистрационный номер 55662-13)

MINI MCR-2-U-I4

(регистрационный номер 63447-16)

MINI MCR-2-UNI-UI-UIRO (регистрационный номер 63447-16)

MINI MCR-2-UNI-UI-2UI(-PT)(-C) (регистрационный номер 63447-16)

ACT20M-AI-AO-S

(регистрационный номер 69025-17)

ACT20M-AI-2AO-S

(регистрационный номер 69025-17)

Аналоговый вход (сигналы термопреобразователей сопротивления по ГОСТ 66512009)

ACT20M-UI-AO-S (регистрационный номер 69025-17)

Модули X20AI8321, модули X20AI2438, модули X20AI4322 системы управления модульные B&R X20 (регистрационный номер 57232-14)

MACX MCR(-EX)-T-UI-UP

(регистрационные номера 55661-13, 68653-17)

IMX12-TI

(регистрационные номера 65278-16, 77698-20)

IM34-12EX-CRI/K63

(регистрационный номер 49765-12)

ACT20X-HTI-SAO-S

(регистрационный номер 69025-17)

SCA-RI-11-Ex

(регистрационный номер 65521-16)

MACX MCR(-EX)-SL-RTD-I

(регистрационные номера 55661-13, 68653-17)

Аналоговый выход (сила постоянного тока)

MINI MCR-SL-RPSS-I-I (регистрационный номер 55662-13)

Модули X20AO2632, модули X20AO4632, модули X20AO4622, модули X20AO2437, системы управления модульные B&R X20 (регистрационный номер 57232-14)

ACT20M-AI-AO-S (регистрационные номера 50677-12, 69025-17)

ACT20M-AI-2AO-S (регистрационные номера 50677-12, 69025-17)

IMX12-AO

(регистрационные номера 65278-16, 77698-20)

MINI MCR-2-RPSS-I-I

(регистрационный номер 63447-16)

-

Тип сигнала

Измерительный преобразователь (искробезопасный барьер)

Модули ввода/вывода аналоговых сигналов и обработки данных

Аналоговый выход (напряжение постоянного тока)

-

Модули X20AO2632, модули X20AO4632, модули X20AO4622, системы управления модульные B&R X20 (регистрационный номер 57232-14)

Примечание - Указана максимально возможная комплектация ШТМ-03. В зависимости от заказа в состав ШТМ-03 могут входить не все типы измерительных преобразователей (искробезопасных барьеров) и модулей ввода/вывода аналоговых сигналов. Количество и типы используемых измерительных преобразователей (искробезопасных барьеров) и модулей ввода/вывода аналоговых сигналов указываются в паспорте.

Таблица 4 - Состав ШТМ-04

Тип сигнала

Измерительный преобразователь (искробезопасный барьер)

Модули ввода/вывода аналоговых сигналов и обработки данных

Аналоговый вход (сила постоянного тока)

MACX MCR(-EX)-SL-RPSSI-I

(регистрационные номера 55661-13, 68653-17)

Модули серии

DCS-2000 модификации AI-32A (регистрационный номер 21926-15)

MACX MCR(-EX)-SL-RPSSI-2I) (регистрационные номера 55661-13, 68653-17)

MACX MCR(-EX)-SL-RPSS-2I-2I (регистрационные номера 55661-13, 68653-17)

MINI MCR-SL-RPSS-I-I

(регистрационный номер 55662-13)

IM33-12EX-HI/24VDC

(регистрационный номер 49765-12)

KCD2-STC-1

(регистрационный номер 22153-14)

KFD2-STC4-1.20

(регистрационный номер 22153-14)

ACT20M-AI-AO-S (регистрационные номера 50677-12, 69025-17)

ACT20M-AI-2AO-S (регистрационные номера 50677-12, 69025-17)

ACT20M-UI-AO-S (регистрационный номер 69025-17)

IMX12-AI

(регистрационные номера 65278-16, 77698-20)

IM12-AI

(регистрационный номер 77698-20)

MACX MCR-UI-UI

(регистрационные номера 55661-13, 68653-17)

MINI MCR-2-RPSS-I-I

(регистрационный номер 63447-16)

Тип сигнала

Измерительный преобразователь (искробезопасный барьер)

Модули ввода/вывода аналоговых сигналов и обработки данных

Аналоговый вход (сила постоянного тока)

MINI MCR-2-UNI-UI-UIRO (регистрационный номер 63447-16)

Модули серии

DCS-2000 модификации AI-32A (регистрационный номер 21926-15)

MINI MCR-2-UNI-UI-2UI(-PT)(-C) (регистрационный номер 63447-16)

SCA-II-11-Ex

(регистрационный номер 65521-16)

-

Аналоговый вход (напряжение постоянного тока)

MACX MCR-UI-UI

(регистрационные номера 55661-13, 68653-17)

Модули серии

DCS-2000 модификации AI-32A (регистрационный номер 21926-15)

MINI MCR-SL-U-I-4

(регистрационный номер 55662-13)

MINI MCR-2-U-I4

(регистрационный номер 63447-16)

MINI MCR-2-UNI-UI-UIRO (регистрационный номер 63447-16)

MINI MCR-2-UNI-UI-2UI(-PT)(-C) (регистрационный номер 63447-16)

ACT20M-AI-AO-S

(регистрационный номер 69025-17)

ACT20M-AI-2AO-S

(регистрационный номер 69025-17)

Аналоговый вход (сигналы термопреобразователей сопротивления по ГОСТ 66512009)

ACT20M-UI-AO-S (регистрационный номер 69025-17)

Модули серии

DCS-2000 модификации AI-32A (регистрационный номер 21926-15)

MACX MCR(-EX)-T-UI-UP

(регистрационные номера 55661-13, 68653-17)

IMX12-TI

(регистрационные номера 65278-16, 77698-20)

IM34-12EX-CRI/K63

(регистрационный номер 49765-12)

ACT20X-HTI-SAO-S

(регистрационный номер 69025-17)

SCA-RI-11-Ex

(регистрационный номер 65521-16)

MACX MCR(-EX)-SL-RTD-I

(регистрационные номера 55661-13, 68653-17)

Тип сигнала

Измерительный преобразователь (искробезопасный барьер)

Модули ввода/вывода аналоговых сигналов и обработки данных

Аналоговый выход (сила постоянного тока)

MINI MCR-SL-RPSS-I-I (регистрационный номер 55662-13)

Модули серии

DCS-2000 модификации AO-31A (регистрационный номер 21926-15)

ACT20M-AI-AO-S (регистрационные номера 50677-12, 69025-17)

ACT20M-AI-2AO-S (регистрационные номера 50677-12, 69025-17)

IMX12-AO

(регистрационные номера 65278-16, 77698-20)

MINI MCR-2-RPSS-I-I

(регистрационный номер 63447-16)

-

Аналоговый выход (напряжение постоянного тока)

-

Модули серии

DCS-2000 модификации AO-31A (регистрационный номер 21926-15)

Примечание - Указана максимально возможная комплектация ШТМ-04. В зависимости от заказа в состав ШТМ-04 могут входить не все типы измерительных преобразователей (искробезопасных барьеров) и модулей ввода/вывода аналоговых сигналов. Количество и типы используемых измерительных преобразователей (искробезопасных барьеров) и модулей ввода/вывода аналоговых сигналов указываются в паспорте.

Таблица 5 - Состав ШТМ-05

Тип сигнала

Измерительный преобразователь (искробезопасный барьер)

Модули ввода/вывода аналоговых сигналов и обработки данных

Аналоговый вход (сила постоянного тока)

MACX MCR(-EX)-SL-RPSSI-I

(регистрационные номера 55661-13, 68653-17)

Модули аналогового ввода AI XX 04Y, AI XX 05Y, контроллеры программируемые логические REGUL RX00 (регистрационный номер 63776-16)

MACX MCR(-EX)-SL-RPSSI-2I) (регистрационные номера 55661-13, 68653-17)

MACX MCR(-EX)-SL-RPSS-2I-2I (регистрационные номера 55661-13, 68653-17)

MINI MCR-SL-RPSS-I-I

(регистрационный номер 55662-13)

IM33-12EX-HI/24VDC

(регистрационный номер 49765-12)

KCD2-STC-1

(регистрационный номер 22153-14)

KFD2-STC4-1.20

(регистрационный номер 22153-14)

ACT20M-AI-AO-S (регистрационные номера 50677-12, 69025-17)

ACT20M-AI-2AO-S (регистрационные номера 50677-12, 69025-17)

Аналоговый вход (сила постоянного тока)

ACT20M-UI-AO-S (регистрационный номер 69025-17)

Модули аналогового ввода AI XX 04Y, AI XX 05Y, контроллеры программируемые логические REGUL RX00 (регистрационный номер 63776-16)

IMX12-AI

(регистрационные номера 65278-16, 77698-20)

IM12-AI

(регистрационный номер 77698-20)

MACX MCR-UI-UI

(регистрационные номера 55661-13, 68653-17)

MINI MCR-2-RPSS-I-I

(регистрационный номер 63447-16)

MINI MCR-2-UNI-UI-UIRO (регистрационный номер 63447-16)

MINI MCR-2-UNI-UI-2UI(-PT)(-C) (регистрационный номер 63447-16)

SCA-II-11-Ex

(регистрационный номер 65521-16)

-

Аналоговый вход (напряжение постоянного тока)

MACX MCR-UI-UI

(регистрационные номера 55661-13, 68653-17)

Модули аналогового ввода AI XX 04Y, AI XX 05Y, контроллеры программируемые логические REGUL RX00 (регистрационный номер 63776-16)

MINI MCR-SL-U-I-4

(регистрационный номер 55662-13)

MINI MCR-2-U-I4

(регистрационный номер 63447-16)

MINI MCR-2-UNI-UI-UIRO (регистрационный номер 63447-16)

MINI MCR-2-UNI-UI-2UI(-PT)(-C) (регистрационный номер 63447-16)

Аналоговый вход (напряжение постоянного тока)

ACT20M-AI-AO-S

(регистрационный номер 69025-17)

Модули аналогового ввода AI XX 04Y, AI XX 05Y, контроллеры программируемые логические REGUL RX00 (регистрационный номер 63776-16)

ACT20M-AI-2AO-S

(регистрационный номер 69025-17)

-

Аналоговый вход (сигналы термопреобразователей сопротивления по ГОСТ 66512009)

ACT20M-UI-AO-S (регистрационный номер 69025-17)

Модули аналогового ввода AI XX 04Y, AI XX 05Y, контроллеры программируемые логические REGUL RX00 (регистрационный номер 63776-16)

MACX MCR(-EX)-T-UI-UP

(регистрационные номера 55661-13, 68653-17)

IMX12-TI

(регистрационные номера 65278-16, 77698-20)

IM34-12EX-CRI/K63

(регистрационный номер 49765-12)

ACT20X-HTI-SAO-S

(регистрационный номер 69025-17)

SCA-RI-11-Ex

(регистрационный номер 65521-16)

MACX MCR(-EX)-SL-RTD-I

(регистрационные номера 55661-13, 68653-17)

Аналоговый выход (сила постоянного тока)

MINI MCR-SL-RPSS-I-I

(регистрационный номер 55662-13)

Модули аналогового вывода AO XX 01Y, контроллеры программируемые логические REGUL RX00 (регистрационный номер 63776-16)

ACT20M-AI-AO-S

(регистрационный номер 50677-12, 69025-17)

ACT20M-AI-2AO-S

(регистрационные номера 50677-12, 69025-17)

IMX12-AO

(регистрационные номера 65278-16, 77698-20)

MINI MCR-2-RPSS-I-I

(регистрационный номер 63447-16)

-

Примечания

  • 1 Указана максимально возможная комплектация ШТМ-05. В зависимости от заказа в состав ШТМ-05 могут входить не все типы измерительных преобразователей (искробезопасных барьеров) и модулей ввода/вывода аналоговых сигналов. Количество и типы используемых измерительных преобразователей (искробезопасных барьеров) и модулей ввода/вывода аналоговых сигналов указываются в паспорте.

  • 2 ХХ - обозначено количество измерительных каналов от 1 до 16.

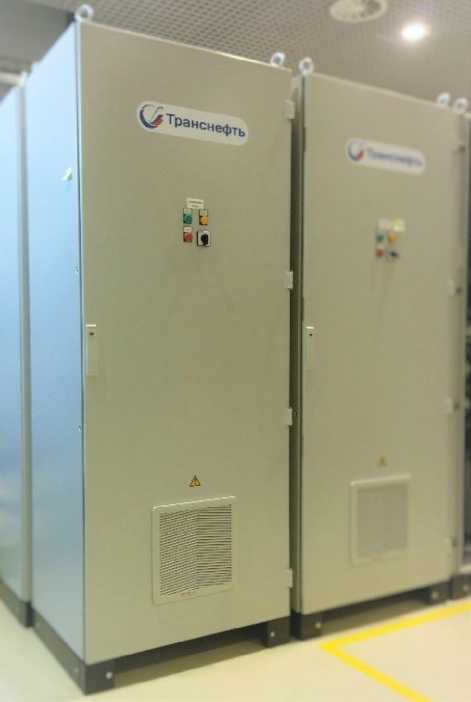

Общий вид ШТМ представлен на рисунке 1.

Приказ Росстандарта №2161 от 30.09.2021, https://oei-analitika.ru

Рисунок 1 - Общий вид ШТМ

ШТМ обеспечивает выполнение следующих основных функций:

  • - измерение и преобразование аналоговых сигналов от первичных измерительных преобразователей;

  • - формирование управляющих аналоговых сигналов;

  • - регистрация, хранение и передача на верхний уровень информации;

  • - защита системной информации от несанкционированного доступа к программным средствам и изменения установленных параметров.

Знак поверки наносится на свидетельство о поверке ШТМ.

Программное обеспечение

Программное обеспечение (далее - ПО) ШТМ можно разделить на две группы -встроенное ПО и внешнее, устанавливаемое на персональном компьютере.

Встроенное ПО устанавливается в энергонезависимую память модулей ввода/вывода аналоговых сигналов в производственном цикле на заводе-изготовителе и в процессе эксплуатации изменению не подлежит. Метрологические характеристики ШТМ, указанные в таблицах 11-15, нормированы с учетом внутреннего ПО.

Внешнее ПО предназначено для отображения параметров работы ШТМ и визуализации измерительной информации на персональном компьютере. Идентификационные данные внешнего ПО ШТМ приведены в таблицах 6-10.

Таблица 6 - Идентификационные данные внешнего ПО ШТ

М-01

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Unity Pro XL

Номер версии (идентификационный номер) ПО

не ниже 8.0

Цифровой идентификатор ПО

-

Таблица 7 - Идентификационные данные внешнего ПО ШТ

М-02

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Step 7

Номер версии (идентификационный номер) ПО

не ниже V5.5

Цифровой идентификатор ПО

-

Таблица 8 - Идентификационные данные внешнего ПО ШТ

М-03

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

B&R Automation Studio

Номер версии (идентификационный номер) ПО

не ниже 4.2.3

Цифровой идентификатор ПО

-

Таблица 9 - Идентификационные данные внешнего ПО ШТ

М-04

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

CoDeSys

Номер версии (идентификационный номер) ПО

не ниже 2.3.9.41

Цифровой идентификатор ПО

-

Таблица 10 - Идентификационные данные внешнего ПО Шг

ГМ-05

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

codesyscontrol

Номер версии (идентификационный номер) ПО

не ниже 3.5.6.20

Цифровой идентификатор ПО

-

Уровень защиты ПО ШТМ «низкий» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Метрологические характеристики ШТМ представлены в таблицах 11-15.

Таблица 11 - Метрологические характеристики ШТМ-01

Тип сигнала

Тип измерительного преобразователя (искробезопасного барьера)

Тип модулей ввода/вывода аналоговых сигналов и обработки данных

Пределы допускаемой приведенной погрешности

основной

в рабочих условиях

Аналоговый вход

(сила постоянного тока от 4 до 20 мА)

IMX12-AI, IM12-AI

BMXAMI0410

±0,15 %

(±0,40 %)

±0,20 %

(±0,45 %)

ACT20M-AI-AO-S,

ACT20M-AI-2AO-S,

ACT20M-UI-AO-S

±0,15 %

(±0,40 %)

±0,25 %

(±0,45 %)

MINI MCR-2-RPSS-I-I,

MINI MCR-2-UNI-UI-UIRO,

MINI MCR-2-UNI-UI-2UI(-PT)(-C)

±0,15 %

(±0,40 %)

±0,25 %

(±0,50 %)

MACX MCR(-EX)-SL-RPSSI-I,

MACX MCR(-EX)-SL-RPSSI-2I, MACX MCR(-EX)-SL-RPSS-2I-2I, MACX MCR-UI-UI

±0,15 %

(±0,40 %)

±0,40 %

(±0,55 %)

IM33-12EX-HI/24VDC,

KFD2-STC4-1.20

±0,20 %

(±0,45 %)

±0,25 %

(±0,50 %)

SCA-II-11-Ex

±0,25 %

(±0,45 %)

±0,35 %

(±0,55 %)

KCD2-STC-1

±0,25 %

(±0,45 %)

±0,40 %

(±0,55 %)

MINI MCR-SL-RPSS-I-I

±0,25 %

(±0,45 %)

±0,45 %

(±0,60 %)

Тип сигнала

Тип измерительного преобразователя (искробезопасного барьера)

Тип модулей ввода/вывода аналоговых сигналов и обработки данных

Пределы допускаемой приведенной погрешности

основной

в рабочих условиях

Аналоговый вход

(сила постоянного тока от 4 до 20 мА)

IMX12-AI, IM12-AI

BMXAMI0810

±0,15 %

(±0,15 %)

±0,20 %

(±0,25 %)

ACT20M-AI-AO-S,

ACT20M-AI-2AO-S, ACT20M-UI-AO-S, MINI MCR-2-RPSS-I-I, MINI MCR-2-UNI-UI-UIRO,

MINI MCR-2-UNI-UI-2UI(-PT)(-C)

±0,15 %

(±0,15 %)

±0,25 %

(±0,30 %)

MACX MCR(-EX)-SL-RPSSI-I,

MACX MCR(-EX)-SL-RPSSI-2I, MACX MCR(-EX)-SL-RPSS-2I-2I, MACX MCR-UI-UI

BMXAMI0810

±0,15 %

(±0,15 %)

±0,40 %

(±0,40 %)

IM33-12EX-HI/24VDC,

KFD2-STC4-1.20

±0,20 %

(±0,20 %)

±0,25 %

(±0,30 %)

SCA-II-11-Ex

±0,25 %

(±0,25 %)

±0,35 %

(±0,35 %)

KCD2-STC-1

±0,25 %

(±0,25 %)

±0,40 %

(±0,40 %)

MINI MCR-SL-RPSS-I-I

±0,25 %

(±0,25 %)

±0,45 %

(±0,40 %)

-

BMXAMI0410, BMXAMI0810

±0,10 %

(±0,15 %)

±0,10 %

(±0,20 %)

Тип сигнала

Тип измерительного преобразователя (искробезопасного барьера)

Тип модулей ввода/вывода аналоговых сигналов и обработки данных

Пределы допускаемой приведенной погрешности

основной

в рабочих условиях

Аналоговый вход (напряжение постоянного тока)

ACT20M-AI-AO-S, ACT20M-AI-2AO-S

BMXAMI0410

±0,15 %

(±0,40 %)

±0,25 %

(±0,45 %)

MINI MCR-2-U-I4,

MINI MCR-2-UNI-UI-UIRO, MINI MCR-2-UNI-UI-2UI(-PT)(-C)

±0,15 %

(±0,40 %)

±0,25 %

(±0,50 %)

MACX MCR-UI-UI, MINI MCR-SL-U-I-4

±0,15 %

(±0,40 %)

±0,40 %

(±0,55 %)

ACT20M-AI-AO-S, ACT20M-AI-2AO-S

BMXAMI0810

±0,15 %

(±0,15 %)

±0,25 %

(±0,35 %)

MINI MCR-2-U-I4,

MINI MCR-2-UNI-UI-UIRO, MINI MCR-2-UNI-UI-2UI(-PT)(-C)

±0,15 %

(±0,20 %)

±0,25 %

(±0,35 %)

MACX MCR-UI-UI, MINI MCR-SL-U-I-4

±0,15 %

(±0,20 %)

±0,40 %

(±0,45 %)

-

BMXAMI0410, BMXAMI0810

±0,10 %

(±0,15 %)

±0,10 %

(±0,20 %)

Тип сигнала

Тип измерительного преобразователя (искробезопасного барьера)

Тип модулей ввода/вывода аналоговых сигналов и обработки данных

Пределы допускаемой приведенной погрешности

основной

в рабочих условиях

Аналоговый вход (сигналы термопреобразователей сопротивления по ГОСТ 6651-2009)

IM34-12EX-CRI/K63

BMXAMI0410

±0,15 %* (±0,40 %*)

±0,20 %* (±0,45 %*)

IMX12-TI, ACT20X-HTI-SAO-S, ACT20M-UI-AO-S

±0,15 %* (±0,40 %*)

±0,25 %* (±0,50 %*)

MACX MCR(-EX)-T-UI-UP, MACX MCR(-EX)-SL-RTD-I**

±0,15 %

(±0,40 %)

±0,40 %

(±0,55 %)

MACX MCR(-EX)-SL-RTD-I***

±0,45 %

(±0,60 %)

±0,60 %

(±0,70 %)

SCA-RI-11-Ex

±0,35 %* (±0,50 %*)

±0,55 %* (±0,65 %*)

IM34-12EX-CRI/K63

BMXAMI0810

±0,15 %* (±0,20 %*)

±0,20 %* (±0,35 %*)

IMX12-TI, ACT20X-HTI-SAO-S, ACT20M-UI-AO-S

±0,15 %* (±0,20 %*)

±0,25 %* (±0,35 %*)

MACX MCR(-EX)-T-UI-UP, MACX MCR(-EX)-SL-RTD-I**

±0,15 %

(±0,20 %)

±0,40 %

(±0,45 %)

MACX MCR(-EX)-SL-RTD-I***

±0,45 %

(±0,50 %)

±0,60 %

(±0,65 %)

SCA-RI-11-Ex

±0,35 %* (±0,35 %*)

±0,55 %* (±0,60 %*)

Тип сигнала

Тип измерительного преобразователя (искробезопасного барьера)

Тип модулей ввода/вывода аналоговых сигналов и обработки данных

Пределы допускаемой приведенной погрешности

основной

в рабочих условиях

Аналоговый выход

(сила постоянного тока от 4 до 20 мА)

IMX12-AO

BMXAMO0210

±0,30 %

(±0,15 %)

±0,35 %

(±0,20 %)

ACT20M-AI-AO-S, ACT20M-AI-2AO-S

±0,30 %

(±0,20 %)

±0,35 %

(±0,30 %)

MINI MCR-2-RPSS-I-I

±0,30 %

(±0,15 %)

±0,35 %

(±0,20 %)

MINI MCR-SL-RPSS-I-I

±0,35 %

(±0,25 %)

±0,50 %

(±0,45 %)

-

±0,25 %

(±0,15 %)

±0,25 %

(±0,15 %)

IMX12-AO

BMXAMO0410

±0,15 %

(±0,15 %)

±0,20 %

(±0,20 %)

ACT20M-AI-AO-S, ACT20M-AI-2AO-S

±0,15 %

(±0,15 %)

±0,25 %

(±0,25 %)

MINI MCR-2-RPSS-I-I

±0,15 %

(±0,15 %)

±0,25 %

(±0,30 %)

MINI MCR-SL-RPSS-I-I

±0,25 %

(±0,25 %)

±0,45 %

(±0,45 %)

-

±0,10 %

(±0,15 %)

±0,10 %

(±0,15 %)

Тип сигнала

Тип измерительного преобразователя (искробезопасного барьера)

Тип модулей ввода/вывода аналоговых сигналов и обработки данных

Пределы допускаемой приведенной погрешности

основной

в рабочих условиях

Аналоговый выход (напряжение постоянного тока)

-

BMXAMO0210

±0,25 %

(±0,15 %)

±0,25 %

(±0,15 %)

BMXAMO0410

±0,10 %

(±0,15 %)

±0,10 %

(±0,15 %)

* Погрешность нормирована для номинальной статической характеристики Pt100 и диапазона от -50 до +150 °С.

** MACX MCR(-EX)-SL-RTD-I регистрационный номер 55661-13.

*** MACX MCR(-EX)-SL-RTD-I регистрационный номер 68653-17.

Примечания

  • 1 В скобках указаны погрешности при использовании модулей аналоговых серии BMX (регистрационный номер 67370-17), без скобки погрешности при использовании модулей аналоговых серии BMX (регистрационный номер 49662-12).

  • 2 Нормирующим значением для приведенной погрешности является разность между максимальным и минимальным значениями диапазона измерений (за исключением аналоговых входов (сила постоянного тока от 4 до 20 мА) с модулем аналоговым BMXAMI0810 (регистрационный номер 67370-17)).

  • 3 Нормирующим значением для приведенной погрешности для аналоговых входов (сила постоянного тока от 4 до 20 мА) с модулем аналоговым BMXAMI0810 (регистрационный номер 67370-17) является максимальное значение диапазона измерений (20 мА).

  • 4 Диапазоны преобразования напряжения постоянного тока, диапазоны преобразования и номинальная статическая характеристика термопреобразователей сопротивления по ГОСТ 6651-2009 выбираются и настраиваются в соответствии с заказом (конструкторской и/или проектной документацией), описанием типа и эксплуатационной документацией на измерительный преобразователь (искробезопасный барьер) и/или модуль ввода/вывода аналоговых сигналов.

Таблица 12 - Метрологические характеристики ШТМ-02

Тип сигнала

Тип измерительного преобразователя (искробезопасного барьера)

Тип модулей ввода/вывода аналоговых сигналов и обработки данных

Пределы допускаемой приведенной погрешности

основной

в рабочих условиях

Аналоговый вход

(сила постоянного тока от 4 до 20 мА)

MACX MCR(-EX)-SL-RPSSI-I

6ES7 331-7TF01-0AB0,

SIMATIC ET200

±0,29 %

±0,43 %

6ES7 331-7NF10-0AB0, SIMATIC S7-300

±0,21 %

±0,38 %

MACX MCR(-EX)-SL-RPSS-2I-2I

6ES7 331-7TF01-0AB0,

SIMATIC ET200

±0,29 %

±0,43 %

6ES7 331-7NF10-0AB0, SIMATIC S7-300

±0,21 %

±0,38 %

MINI MCR-SL-RPSS-I-I

6ES7 331-7TF01-0AB0,

SIMATIC ET200

±0,34 %

±0,47 %

6ES7 331-7NF10-0AB0, SIMATIC S7-300

±0,27 %

±0,42 %

IM33-12EX-HI/24VDC

6ES7 331-7TF01-0AB0,

SIMATIC ET200

±0,27 %

±0,35 %

6ES7 331-7NF10-0AB0, SIMATIC S7-300

±0,17 %

±0,28 %

KCD2-STC-1

6ES7 331-7TF01-0AB0,

SIMATIC ET200

±0,31 %

±0,44 %

6ES7 331-7NF10-0AB0, SIMATIC S7-300

±0,24 %

±0,39 %

KFD2-STC4-1.20

6ES7 331-7TF01-0AB0, SIMATIC ET200

±0,26 %

±0,27 %

6ES7 331-7NF10-0AB0, SIMATIC S7-300

±0,17 %

±0,18 %

ACT20M-AI-AO-S, ACT20M-AI-2AO-S

6ES7 331-7TF01-0AB0, SIMATIC ET200

±0,24 %

±0,33 %

6ES7 331-7NF10-0AB0, SIMATIC S7-300

±0,12 %

±0,26 %

Тип сигнала

Тип измерительного преобразователя (искробезопасного барьера)

Тип модулей ввода/вывода аналоговых сигналов и обработки данных

Пределы допускаемой приведенной погрешности

основной

в рабочих условиях

Аналоговый вход (напряжение постоянного тока от 0 до 10 В)

MACX MCR-UI-UI

6ES7 331-7TF01-0AB0,

SIMATIC ET200

±0,29 %

±0,43 %

6ES7 331-7NF10-0AB0, SIMATIC S7-300

±0,21 %

±0,38 %

MINI MCR-SL-U-I-4

6ES7 331-7TF01-0AB0,

SIMATIC ET200

±0,29 %

±0,43 %

6ES7 331-7NF10-0AB0, SIMATIC S7-300

±0,21 %

±0,38 %

MINI MCR-2-U-I4

6ES7 331-7TF01-0AB0,

SIMATIC ET200

±0,25 %

±0,32 %

6ES7 331-7NF10-0AB0, SIMATIC S7-300

±0,15 %

±0,25 %

Аналоговый вход (сигналы термопреобразователей сопротивления по ГОСТ 6651-2009)

MACX MCR(-EX)-T-UI-UP

6ES7 331-7TF01-0AB0,

SIMATIC ET200

±0,29 %

±0,43 %

6ES7 331-7NF10-0AB0, SIMATIC S7-300

±0,21 %

±0,38 %

Аналоговый выход

(сила постоянного тока от 4 до 20 мА)

MINI MCR-SL-RPSS-I-I

6ES7 332-5HD01-0AB0, SIMATIC S7-300

±0,65 %

±0,73 %

ACT20M-AI-AO-S, ACT20M-AI-2AO-S

6ES7 332-5HD01-0AB0, SIMATIC S7-300

±0,61 %

±0,65 %

Примечания

1 Нормирующим значением для приведенной погрешности является разность между максимальным и минимальным значениями диапазона измерений.

2 Диапазоны преобразования напряжения постоянного тока, диапазоны преобразования и номинальная статическая характеристика термопреобразователей

Таблица 13 - Метрологические характеристики ШТМ-03

Тип сигнала

Тип измерительного преобразователя (искробезопасного барьера)

Тип модулей ввода/вывода аналоговых сигналов и обработки данных

Пределы допускаемой приведенной погрешности

основной

в рабочих условиях

Аналоговый вход

(сила постоянного тока от 4 до 20 мА)

IMX12-AI, IM12-AI

X20AI2438, B&R X20

±0,15 %

±0,30 %

ACT20M-AI-AO-S, ACT20M-AI-2AO-S,

MINI MCR-2-RPSS-I-I, MINI MCR-2-UNI-UI-UIRO, MINI MCR-2-UNI-UI-2UI(-PT)(-C), ACT20M-UI-AO-S

±0,15 %

±0,35 %

MACX MCR(-EX)-SL-RPSSI-I,

MACX MCR(-EX)-SL-RPSSI-2I, MACX MCR(-EX)-SL-RPSS-2I-2I, MACX MCR-UI-UI

±0,15 %

±0,50 %

IM33-12EX-HI/24VDC,

KFD2-STC4-1.20

±0,20 %

±0,35 %

SCA-II-11-Ex

±0,25 %

±0,45 %

MINI MCR-SL-RPSS-I-I, KCD2-STC-1

±0,25 %

±0,50 %

Тип сигнала

Тип измерительного преобразователя (искробезопасного барьера)

Тип модулей ввода/вывода аналоговых сигналов и обработки данных

Пределы допускаемой приведенной погрешности

основной

в рабочих условиях

Аналоговый вход

(сила постоянного тока от 4 до 20 мА)

IMX12-AI, IM12-AI

X20AI4322, B&R X20,

X20AI8321, B&R X20

±0,15 %

±0,35 %

ACT20M-AI-AO-S, ACT20M-AI-2AO-S, MINI MCR-2-RPSS-I-I, MINI MCR-2-UNI-UI-UIRO, MINI MCR-2-UNI-UI-2UI(-PT)(-C)

±0,15 %

±0,40 %

ACT20M-UI-AO-S

±0,20 %

±0,40 %

MACX MCR(-EX)-SL-RPSSI-I,

MACX MCR(-EX)-SL-RPSSI-2I, MACX MCR(-EX)-SL-RPSS-2I-2I, MACX MCR-UI-UI

±0,15 %

±0,50 %

IM33-12EX-HI/24VDC, KFD2-STC4-1.20

±0,25 %

±0,35 %

SCA-II-11-Ex

±0,30 %

±0,45 %

MINI MCR-SL-RPSS-I-I, KCD2-STC-1

±0,30 %

±0,50 %

-

X20AI2438, B&R X20,

X20AI4322, B&R X20,

X20AI8321, B&R X20

±0,20 %

±0,30 %

Тип сигнала

Тип измерительного преобразователя (искробезопасного барьера)

Тип модулей ввода/вывода аналоговых сигналов и обработки данных

Пределы допускаемой приведенной погрешности

основной

в рабочих условиях

Аналоговый вход (напряжение постоянного тока)

MINI MCR-2-U-I4,

MINI MCR-2-UNI-UI-UIRO, MINI MCR-2-UNI-UI-2UI(-PT)(-C),

ACT20M-AI-AO-S, ACT20M-AI-2AO-S

X20AI2438, B&R X20

±0,15 %

±0,35 %

MACX MCR-UI-UI, MINI MCR-SL-U-I-4

±0,15 %

±0,50 %

MINI MCR-2-U-I4,

MINI MCR-2-UNI-UI-UIRO, MINI MCR-2-UNI-UI-2UI(-PT)(-C), ACT20M-AI-AO-S, ACT20M-AI-2AO-S

X20AI4322, B&R X20,

X20AI8321, B&R X20

±0,15 %

±0,40 %

MACX MCR-UI-UI, MINI MCR-SL-U-I-4

±0,15 %

±0,50 %

Аналоговый вход (сигналы термопреобразователей сопротивления по ГОСТ 6651-2009)

IM34-12EX-CRI/K63,

ACT20X-HTI-SAO-S, ACT20M-UI-AO-S

X20AI2438, B&R X20

±0,15 %*

±0,35 %*

MACX MCR(-EX)-T-UI-UP, MACX MCR(-EX)-SL-RTD-I**

±0,15 %

±0,50 %

MACX MCR(-EX)-SL-RTD-I***

±0,45 %

±0,65 %

IMX12-TI

±0,20 %*

±0,35 %*

SCA-RI-11-Ex

±0,35 %*

±0,60 %*

IMX12-TI,

IM34-12EX-CRI/K63

X20AI4322, B&R X20,

X20AI8321, B&R X20

±0,20 %*

±0,35 %*

ACT20X-HTI-SAO-S, ACT20M-UI-AO-S

±0,20 %*

±0,40 %*

MACX MCR(-EX)-T-UI-UP, MACX MCR(-EX)-SL-RTD-I**

±0,20 %

±0,50 %

MACX MCR(-EX)-SL-RTD-I***

±0,50 %

±0,65 %

SCA-RI-11-Ex

±0,35 %*

±0,60 %*

Тип сигнала

Тип измерительного преобразователя (искробезопасного барьера)

Тип модулей ввода/вывода аналоговых сигналов и обработки данных

Пределы допускаемой приведенной погрешности

основной

в рабочих условиях

Аналоговый выход

(сила постоянного тока от 4 до 20 мА)

IMX12-AO

X20AO4622, B&R X20

±0,25 %

±0,35 %

ACT20M-AI-AO-S, ACT20M-AI-2AO-S, MINI MCR-2-RPSS-I-I

±0,25 %

±0,40 %

MINI MCR-SL-RPSS-I-I

±0,30 %

±0,55 %

-

±0,25 %

±0,35 %

IMX12-AO

X20AO2632, B&R X20,

X20AO4632, B&R X20,

X20AO2437, B&R X20

±0,15 %

±0,30 %

ACT20M-AI-AO-S, ACT20M-AI-2AO-S, MINI MCR-2-RPSS-I-I

±0,15 %

±0,35 %

MINI MCR-SL-RPSS-I-I

±0,25 %

±0,50 %

-

±0,15 %

±0,30 %

Аналоговый выход (напряжение постоянного тока)

-

X20AO4622, B&R X20

±0,25 %

±0,35 %

X20AO2632, B&R X20,

X20AO4632, B&R X20

±0,15 %

±0,30 %

* Погрешность нормирована для номинальной статической характеристики Pt100 и диапазона от -50 до +150 °С.

** MACX MCR(-EX)-SL-RTD-I регистрационный номер 55661-13.

*** MACX MCR(-EX)-SL-RTD-I регистрационный номер 68653-17.

Примечания

  • 1 Нормирующим значением для приведенной погрешности является разность между максимальным и минимальным значениями диапазона измерений.

  • 2 Диапазоны преобразования напряжения постоянного тока, диапазоны преобразования и номинальная статическая характеристика термопреобразователей сопротивления по ГОСТ 6651-2009 выбираются и настраиваются в соответствии с заказом (конструкторской и/или проектной документацией), описанием типа и эксплуатационной документацией на измерительный преобразователь (искробезопасный барьер) и/или модуль ввода/вывода аналоговых сигналов.

Таблица 14 - Метрологические характеристики ШТМ-04

Тип сигнала

Тип измерительного преобразователя (искробезопасного барьера)

Тип модулей ввода/вывода аналоговых сигналов и обработки данных

Пределы допускаемой приведенной погрешности

основной

в рабочих условиях

Аналоговый вход

(сила постоянного тока от 4 до 20 мА)

IMX12-AI, IM12-AI

AI-32A

±0,15 %

±0,20 %

ACT20M-AI-AO-S, ACT20M-AI-2AO-S

±0,15 %

±0,30 %

KFD2-STC4-1.20

±0,20 %

±0,25 %

IM33-12EX-HI/24VDC,

MINI MCR-2-RPSS-I-I,

MINI MCR-2-UNI-UI-UIRO, MINI MCR-2-UNI-UI-2UI(-PT)(-C), ACT20M-UI-AO-S

±0,20 %

±0,30 %

MACX MCR(-EX)-SL-RPSSI-I,

MACX MCR(-EX)-SL-RPSSI-2I, MACX MCR(-EX)-SL-RPSS-2I-2I, MACX MCR-UI-UI

±0,20 %

±0,45 %

SCA-II-11-Ex

±0,25 %

±0,40 %

MINI MCR-SL-RPSS-I-I, KCD2-STC-1

±0,25 %

±0,45 %

-

±0,15 %

±0,20 %

Аналоговый вход (напряжение постоянного тока)

ACT20M-AI-AO-S, ACT20M-AI-2AO-S

AI-32A

±0,15 %

±0,30 %

MINI MCR-2-U-I4,

MINI MCR-2-UNI-UI-UIRO, MINI MCR-2-UNI-UI-2UI(-PT)(-C)

±0,20 %

±0,30 %

MACX MCR-UI-UI, MINI MCR-SL-U-I-4

±0,20 %

±0,45 %

Тип сигнала

Тип измерительного преобразователя (искробезопасного барьера)

Тип модулей ввода/вывода аналоговых сигналов и обработки данных

Пределы допускаемой приведенной погрешности

основной

в рабочих условиях

Аналоговый вход (сигналы термопреобразователей сопротивления по ГОСТ 6651-2009)

IM34-12EX-CRI/K63

AI-32A

±0,15 %*

±0,25 %*

IMX12-TI

±0,20 %*

±0,25 %*

ACT20X-HTI-SAO-S, ACT20M-UI-AO-S

±0,20 %*

±0,30 %*

MACX MCR(-EX)-T-UI-UP, MACX MCR(-EX)-SL-RTD-I**

±0,20 %

±0,45 %

MACX MCR(-EX)-SL-RTD-I***

±0,50 %

±0,60 %

SCA-RI-11-Ex

±0,35 %*

±0,50 %*

Аналоговый выход

(сила постоянного тока от 4 до 20 мА)

IMX12-AO

AO-31A

±0,20 %

±0,30 %

ACT20M-AI-AO-S, ACT20M-AI-2AO-S

±0,20 %

±0,35 %

MINI MCR-2-RPSS-I-I

±0,25 %

±0,35 %

MINI MCR-SL-RPSS-I-I

±0,30 %

±0,50 %

-

±0,20 %

±0,30 %

Аналоговый выход (напряжение постоянного тока)

-

AO-31A

±0,15 %

±0,25 %

* Погрешность нормирована для номинальной статической характеристики Pt100 и диапазона от -50 до +150 °С.

** MACX MCR(-EX)-SL-RTD-I регистрационный номер 55661-13.

*** MACX MCR(-EX)-SL-RTD-I регистрационный номер 68653-17.

Примечания

  • 1 Нормирующим значением для приведенной погрешности является разность между максимальным и минимальным значениями диапазона измерений.

  • 2 Диапазоны преобразования напряжения постоянного тока, диапазоны преобразования и номинальная статическая характеристика термопреобразователей сопротивления по ГОСТ 6651-2009 выбираются и настраиваются в соответствии с заказом (конструкторской и/или проектной документацией), описанием типа и эксплуатационной документацией на измерительный преобразователь (искробезопасный барьер) и/или модуль ввода/вывода аналоговых сигналов.

Таблица 15 - Метрологические характеристики ШТМ-05

Тип сигнала

Тип измерительного преобразователя (искробезопасного барьера)

Тип модулей ввода/вывода аналоговых сигналов и обработки данных

Пределы допускаемой приведенной погрешности

основной

в рабочих условиях

Аналоговый вход (сила постоянного тока от

4 до 20 мА)

IMX12-AI, IM12-AI

AI XX 04Y

±0,10 %

±0,15 %

IM33-12EX-HI/24VDC, KFD2-STC4-1.20

±0,15 %

±0,20 %

ACT20M-AI-AO-S, ACT20M-AI-2AO-S

±0,10 %

±0,25 %

MINI MCR-2-RPSS-I-I, MINI MCR-2-UNI-UI-UIRO, MINI MCR-2-UNI-UI-2UI(-PT)(-C), ACT20M-UI-AO-S

±0,15 %

±0,25 %

MACX MCR(-EX)-SL-RPSSI-I,

MACX MCR(-EX)-SL-RPSSI-2I, MACX MCR(-EX)-SL-RPSS-2I-2I, MACX MCR-UI-UI

±0,15 %

±0,40 %

SCA-II-11-Ex

±0,20 %

±0,35 %

KCD2-STC-1

±0,25 %

±0,40 %

MINI MCR-SL-RPSS-I-I

±0,25 %

±0,45 %

-

±0,10 %

±0,10 %

Тип сигнала

Тип измерительного преобразователя (искробезопасного барьера)

Тип модулей ввода/вывода аналоговых сигналов и обработки данных

Пределы допускаемой приведенной погрешности

основной

в рабочих условиях

Аналоговый вход (сила постоянного тока от 4 до 20 мА)

IMX12-AI, IM12-AI

AI XX 05 Y

±0,15 %

±0,15 %

IM33-12EX-HI/24VDC, KFD2-STC4-1.20

±0,20 %

±0,25 %

ACT20M-AI-AO-S, ACT20M-AI-2AO-S,

MINI MCR-2-RPSS-I-I,

MINI MCR-2-UNI-UI-UIRO, MINI MCR-2-UNI-UI-2UI(-PT)(-C), ACT20M-UI-AO-S

±0,15 %

±0,25 %

MACX MCR(-EX)-SL-RPSSI-I,

MACX MCR(-EX)-SL-RPSSI-2I, MACX MCR(-EX)-SL-RPSS-2I-2I, MACX MCR-UI-UI

±0,15 %

±0,40 %

SCA-II-11-Ex

±0,20 %

±0,35 %

KCD2-STC-1, MINI MCR-SL-RPSS-I-I

±0,25 %

±0,45 %

-

±0,10 %

±0,15 %

Тип сигнала

Тип измерительного преобразователя (искробезопасного барьера)

Тип модулей ввода/вывода аналоговых сигналов и обработки данных

Пределы допускаемой приведенной погрешности

основной

в рабочих условиях

Аналоговый вход (напряжение постоянного тока)

ACT20M-AI-AO-S, ACT20M-AI-2AO-S

AI XX 04Y

±0,10 %

±0,25 %

MINI MCR-2-U-I4,

MINI MCR-2-UNI-UI-UIRO, MINI MCR-2-UNI-UI-2UI(-PT)(-C)

±0,15 %

±0,25 %

MACX MCR-UI-UI, MINI MCR-SL-U-I-4

±0,15 %

±0,40 %

-

±0,10 %

±0,10 %

ACT20M-AI-AO-S, ACT20M-AI-2AO-S,

MINI MCR-2-U-I4,

MINI MCR-2-UNI-UI-UIRO,

MINI MCR-2-UNI-UI-2UI(-PT)(-C)

AI XX 05 Y

±0,15 %

±0,25 %

±0,15 %

±0,25 %

MACX MCR-UI-UI, MINI MCR-SL-U-I-4

±0,15 %

±0,40 %

-

±0,10 %

±0,15 %

Аналоговый вход (сигналы термопреобразователей сопротивления по ГОСТ 6651-2009)

IMX12-TI, IM34-12EX-CRI/K63

AI XX 04Y

±0,15 %*

±0,20 %*

ACT20X-HTI-SAO-S, ACT20M-UI-AO-S

±0,15 %*

±0,25 %*

MACX MCR(-EX)-T-UI-UP, MACX MCR(-EX)-SL-RTD-I**

±0,15 %

±0,40 %

MACX MCR(-EX)-SL-RTD-I***

±0,45 %

±0,60 %

SCA-RI-11-Ex

±0,35 %*

±0,50 %*

IMX12-TI, IM34-12EX-CRI/K63

AI XX 05 Y

±0,15 %*

±0,25 %*

ACT20X-HTI-SAO-S, ACT20M-UI-AO-S

±0,15 %*

±0,25 %*

MACX MCR(-EX)-T-UI-UP, MACX MCR(-EX)-SL-RTD-I**

±0,15 %

±0,40 %

MACX MCR(-EX)-SL-RTD-I***

±0,45 %

±0,60 %

SCA-RI-11-Ex

±0,35 %*

±0,55 %*

Тип сигнала

Тип измерительного преобразователя (искробезопасного барьера)

Тип модулей ввода/вывода аналоговых сигналов и обработки данных

Пределы допускаемой приведенной погрешности

основной

в рабочих условиях

Аналоговый выход (сила постоянного тока от 4 до 20 мА)

IMX12-AO

AO XX 01Y

±0,15 %

±0,20 %

ACT20M-AI-AO-S, ACT20M-AI-2AO-S

±0,15 %

±0,25 %

MINI MCR-2-RPSS-I-I

±0,15 %

±0,30 %

MINI MCR-SL-RPSS-I-I

±0,25 %

±0,45 %

-

AO XX 01Y

±0,15 %

±0,15 %

* Погрешность нормирована для номинальной статической характеристики Pt100 и диапазона от -50 до +150 °С.

** MACX MCR(-EX)-SL-RTD-I регистрационный номер 55661-13.

*** MACX MCR(-EX)-SL-RTD-I регистрационный номер 68653-17.

Примечания

  • 1 Нормирующим значением для приведенной погрешности является разность между максимальным и минимальным значениями диапазона измерений.

  • 2 Диапазоны преобразования напряжения постоянного тока, диапазоны преобразования и номинальная статическая характеристика термопреобразователей сопротивления по ГОСТ 6651-2009 выбираются и настраиваются в соответствии с заказом (конструкторской и/или проектной документацией), описанием типа и эксплуатационной документацией на измерительный преобразователь (искробезопасный барьер) и/или модуль ввода/вывода аналоговых сигналов.

сопротивления по ГОСТ 6651-2009 выбираются и настраиваются в соответствии с заказом (конструкторской и/или проектной документацией), описанием типа и эксплуатационной документацией на измерительный преобразователь (искробезопасный барьер).

Лист № 34 Всего листов 35 Основные технические характеристики ШТМ представлены в таблице 16.

Таблица 16 - Основные технические характеристики ШТМ

Наименование характеристики

Значение

Нормальные условия измерений:

- температура окружающей среды, °С

от +15 до +25

- относительная влажность, %

от 20 до 80, без конденсации влаги

- атмосферное давление, кПа

от 84,0 до 106,0

Условия эксплуатации:

- температура окружающей среды, °С

от +5 до +45

- относительная влажность, %

от 20 до 80, без конденсации влаги

- атмосферное давление, кПа

от 84,0 до 106,0

Параметры электрического питания:

- напряжение переменного тока, В

220122

- частота переменного тока, Гц

50±1

Потребляемая мощность, кВ^А, не более

1

Габаритные размеры (без цоколя), мм, не более:

- ширина

1200

- глубина

800

- высота

2050

Масса, кг, не более

320

Знак утверждения типа

наносится на маркировочную табличку, закреплённую на двери шкафа ШТМ, с помощью специализированного струйного принтера с термическим закреплением печати, и титульный лист паспорта типографским способом.

Комплектность средства измерений

Комплектность ШТМ представлена в таблице 17.

Таблица 17 - Комплектность ШТМ

Наименование

Обозначение

Количество

Комплексы    измерительно-вычислительные

ШТМ

-

1 шт.

Паспорт

-

1 экз.

Руководство по эксплуатации

-

1 экз.

Методика поверки (с изменением № 1)

МП 1602/1-311229-2017

1 экз.

Сведения о методиках (методах) измерений приведены в разделе 1 руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ Р 8.596-2002 Государственная система обеспечения единства измерений. Метрологическое обеспечение измерительных систем. Основные положения

ТУ 4389-001-04668367-2014 Шкаф линейной телемеханики (ШТМ). Технические условия

Лист № 35 Всего листов 35

Изготовитель

Акционерное общество «Транснефть - Верхняя Волга» (АО «Транснефть -Верхняя Волга»)

ИНН 5260900725

Адрес: 603006, Россия, г. Нижний Новгород, переулок Гранитный, дом 4/1

Телефон: (831) 438-22-00, факс: (831) 438-22-05

Web-сайт: http://uppervolga.transneft.ru

E-mail: referent@tvv.transneft.ru

Испытательный центр

Общество с ограниченной ответственностью Центр Метрологии «СТП» (ООО Центр Метрологии «СТП»)

Адрес: 420107, Российская Федерация, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, корп. 5, офис 7

Телефон: (843) 214-20-98, факс: (843) 227-40-10

Web-сайт: http://www.ooostp.ru

E-mail: office@ooostp.ru

Регистрационный номер ООО Центр Метрологии «СТП» в реестре аккредитованных лиц по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311229 от 30.07.2015 г.




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
