Приложение

к приказу Федерального агентства, по техническому регулированию и метрологии от «11» июля 2016 г. № 936

Изменения в описание типа на счетчики электрической энергии трехфазные многофункциональные СЕ308

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики электрической энергии трехфазные многофункциональные СЕ308

Счетчики электрической энергии трехфазные многофункциональные СЕ308 (датее -счетчики) предназначены для измерения активной и реактивной электрической энергии, параметров силы тока, напряжения, активной и реактивной мощности, частоты сети, сдвига фаз, коэффициентов мощности в трехфазных цепях переменного тока, организ многотарифного учета электроэнергии, и контроля качества электроэнергии.

Счетчики предназначены для внутренней или наружной установки в зависимости от исполнения корпуса.

Исполнения счетчиков для внутренней установки, применяются внутри помещен местах, имеющих дополнительную защиту от влияния окружающей среды, в жилых общественных зданиях, в бытовом и в промышленном секторе.

Исполнения счетчиков для наружной установки, могут использоваться дополнительной защиты от окружающей среды, электропередачи или на фасаде здания.

Счетчики могут использоваться автономно, или в составе автоматизированных информационно-измерительных систем коммерческого учета электроэнергии АИИС (АСКУЭ).

Принцип действия счетчиков основан на измерении мгновенных значений входных сигналов тока и напряжения аналого-цифровым преобразователем, с последующим вычислением среднеквадратических значений токов и напряжений, активной, реакти мощности и энергии, углов сдвига фазы, коэффициента мощности и частоты. Алгоритм вычисления реактивной мощности (энергии) - по первой гармонике.

Счетчики имеют в своем составе микроконтроллер, энергонезависимую память данных и встроенные часы реального времени, позволяющие вести учет активной и реактивной электроэнергии нарастающим итогом в прямом или в прямом и обратном направлении по тарифным зонам суток, три датчика тока (шунт или трансформатор тэка), испытательное выходное устройство, оптический порт для локального съема показаний и интерфейсы для съема показаний системами автоматизированного учета потребленной электроэнергии, жидкокристаллический индикатор для просмотра измеряемой информации, клавиатуру с одной пломбируемой кнопкой для защиты от несанкционированного перепрограммирования, индикаторы функционирования.

Счетчики могут вести измерения активной электроэнергии в диапазонах сдвига фаз между напряжением и током следующим образом: ср=от 90° до 0° - 1й квадрант (Al) cos(p= от 0 до 1 - (инд.) (р=от 180° до 90° - 2й квадрант (А2) cos(p= от минус 1 до 0 - (емк.)

Ф=от 270° до 180° - Зй квадрант (АЗ) cos<p= от 0 до минус 1 - (инд.) (р=от 0° до минус 90° - 4й квадрант (А4) coscp= от 1 до 0 - (емк.)

Примечание: А1,А2,АЗ,А4 - условные наименования активной составляющей вектора полной энергии первого, второго, третьего и четвертого квадрантов соответственно.

В счетчиках предусмотрены два настраиваемых канала учета активной энергии с условными наименованиями:

«А+» - прямое направление, расход, потребление, импорт, | —>‘⁴от шин” «А- »- обратное направление, приход, отдача, экспорт, | <- “к шинам” В зависимости от исполнения, накопление активной энергии выполняете я по следующим алгоритмам:

• 1. «Двунаправленный учет»

А+=А1 + А4 А--А2+АЗ

• 2. «Однонаправленный учет» (накопление по модулю) А+=А1+А2+А3+А4

А-=0

Счетчики могут вести измерения реактивной электроэнергии в диапазонах сдвига фаз между напряжением и током следующим образом:

Ф~от 0° до 90° - 1й квадрант (Rl) sin<p= от 0 до 1 - (инд.)

Ф=от 90° до 180° - 2й квадрант (R2) sincp= от 1 до 0 - (емк.) ср=от 180° до 270° - Зй квадрант (R3) sincp= от 0 до минус 1 - (инд.) Ф=от 270° до 0° - 4й квадрант (R4) sincp= от минус 1 до 0 - (емк.) Примечание: R1,R2,R3,R4 - условные наименования реактивной составляющей вектора полной энергии первого, второго, третьего и четвертого квадрантов соответственно.

В счетчиках предусмотрены два настраиваемых канала учета реактивной энергии с условными наименованиями R+ и R-. В зависимости от настройки, накопление реактивной энергии выполняется по следующим алгоритмам:

• 1. «По направлению Q»

R+=R1+R2

R-=R3+R4

• 2. «По характеру нагрузки»

R+=R1+R3

R-=R2+R4

• 3. «По направлению Р»

R+=R1+R4

R-=R2+R3

• 4. «Суммарная по 4м квадрантам»

R+=R1+R2+R3+R4

R-=0

Счетчики ведут измерение и учет времени и даты с возможностью задания автоматического перехода на летнее/зимнее время.

Счетчики ведут измерение и учет потребленной или потребленной и отпущенной активной и реактивной (R+ и R-) электрической энергии суммарно и по тарифам указан ным в активных тарифных программах в соответствии с сезонными недельными расписания суточными программами смены тарифных зон (тарифными программами). Сезо недельное расписание может предусматривать различные суточные тарифные программы для различных дней недели. В счетчике также предусматривается назначение тарифных программ для исключительных (особых) дней, а также, в зависимости от исполнения, назначение тарифов или тарифных программ по заданным событиям.

• - графиков (профилей) активных и реактивных мощностей (потребления и отпуска), а также для исполнения Z напряжений и частоты усредненных на заданном интервале времени от 1 до 60 минут за период не менее 128 суток (при тридцатиминутном интервале).

• - текущего баланса счета потребителя, остаточного количества оплаченной электроэнергии в кВт ч или в денежных единицах (для исполнений Z);

• - текущая величина суточного потребления сверх кредита в кВт ч или в денежных единицах (для исполнений Z);

• - количества только потребленной или потребленной и отпущенной активной электроэнергии нарастающим итогом суммарно и раздельно по тарифам, количества потребленной и отпущенной реактивной электроэнергии нарастающим итогом, зафиксированных по команде по интерфейсу или по заданным событиям, а также архива этих показаний (не менее 19) (для исполнений Z);

• - активных мощностей, усредненных на заданном интервале усреднения;

• - архивов максимальных значений активной потребленной мощности, усредненной на заданном интервале усреднения, зафиксированных за месяц (не менее 13), с датой и временем их достижения;

• - для исполнения Т количества импульсов, учтенных по каждому импульсному входу;

• - среднеквадратических значений фазных напряжений по каждой фазе;

• - среднеквадратических значений тока в каждой фазе;

• - активной мощности суммарно и по каждой фазе;

• - реактивной мощности суммарно и по каждой фазе;

• - полной мощности суммарно и по каждой фазе;

• - для исполнения Z полной мощности суммарно и по каждой фазе;

• - коэффициента мощности суммарно и по каждой фазе;

• - частоты измерительной сети;

  ении

• - для исполнения U с учетом пределов допускаемой погрешности при измерь параметров качества электрической энергии в соответствии с классом «В» характеристики процесса измерений ГОСТ 30804.4.30-2013, указанных в таблице 13:

• - прерывания напряжения;

• - глубины последнего и не менее 11 предыдущих провалов напряжения;

• - длительности последнего и не менее 11 предыдущих провалов напряжения;

• - последнего и не менее 11 предыдущих максимальных значений напряжения при перенапряжении;

• - длительности последнего и не менее 11 предыдущих перенапряжений;

• - отрицательное и положительное отклонения напряжения электропитания;

• - отклонение частоты.

  ссом

Примечание: измерение показателей качества электроэнергии выполняется с кла< характеристик процесса измерений по ГОСТ 30804.430-2013 на основе несинхронных с сетью и всемирным координированным временем UTC измерениях среднеквадратичен значений напряжения.

• - оценка соответствия качества электроэнергии нормам в соответствии с ГОСТ 32144-2013 последнего и не менее 20 предыдущих недельных периодов оценки качества электроэнергии. Перечень показателей для которых выполняется оценка соответс' нормам отмечен знаком «***» в таблице 13.

  ;твия

Дополнительно счетчики обеспечивают индикацию:

• - действующего тарифа;

• - даты и времени;

• - стоимости электроэнергии по тарифам в денежных единицах (для исполнений Z)

• - допустимой величины кредита, лимита суточного потребления сверх кредита, в кВт ч или в денежных единицах (для исполнений Z);

  (для

• - OBIS кода отображаемой информации в соответствии с IEC 62056-6-1:2013 исполнения Z);

• - заводского номера;

• - версии ПО и контрольной суммы метрологически значимой части ПО.

  ания

Счетчики в зависимости от исполнения обеспечивают возможность зад; следующих параметров:

• - сетевой адрес (идентификатор) счетчика;

• - текущего времени и даты;

• - величины суточной коррекции часов;

• - разрешения перехода на летнее/зимнее время;

• - даты, времени перехода на летнее/зимнее время;

• - суточной тарифной программы;

• - сезонных недельных расписаний и дат начала сезонов;

• - дат исключительных (особых) дней;

• - паролей для доступа по интерфейсу;

• - скорости обмена по интерфейсу;

• - лимитов по потреблению энергии (мощности) для срабатывания реле;

• - количества оплаченной электроэнергии;

• - стоимости электроэнергии по тарифам в денежных единицах (для исполнений Z)

• - допустимой величины кредита, лимита суточного потребления сверх кредита, в кВт ч или в денежных единицах (для исполнений Z);

  тока

• - нижнего и верхнего порогов отклонения напряжений, а также для исполнения Z и частоты.

  :зния

  Для

В счетчиках в зависимости от исполнения предусмотрена функция реле управл нагрузкой потребителя (исполнение Q) и (или) реле сигнализации (исполнение S). срабатывания реле могут бьггь выбраны следующие условия: в счетчиках в зависимости от исполнения может срабатывать:

• - по превышению лимита энергии или для исполнения Z по расходованию оплаченной электроэнергии, с учетом электроэнергии, допустимой к использованию в кредит;

• - по превышению лимита мощности;

• - по уровню напряжения;

• - по прямому управлению командой через интерфейс;

• - по другим событиям в зависимости от заданных настроек.

Счетчики обеспечивают фиксацию в журналах с сохранением даты и времени следующих событий: корректировок времени, изменений настроек счетчика, результатов автоматической самодиагностики работы, фактов вскрытий клеммой крышки и корпуса,

результатов самодиагностики, отклонений параметров сети и для исполнения Z отклони показателей качества электроэнергии.

Счетчики исполнения F обеспечивают фиксацию воздействий магнитом.

Счетчики имеют электрические испытательные выходы (телеметрические выходы), гальванически изолированные от входных измерительных цепей.

Счетчики имеют оптические испытательные выходы (индикаторы работы).

Счетчики исполнения Т имеют телеметрические входы, гальванически изолированные от входных измерительных цепей.

Счетчики исполнения L имеют подсветку жидкокристаллического индикатора.

Счетчики исполнения D поставляются с дополнительным индикаторным устройством СЕ901, осуществляющим обмен информацией со счетчикам по радиоинтерфейсу или PLC.

Счетчики исполнения J имеют вход для подключения внешнего резервного источ; питания, для обеспечения съема показаний по интерфейсам при отсутствии напряжений во входных измерительных цепях.

Обмен информацией с внешними устройствами обработки данных осуществляется через оптический порт и один из интерфейсов, в зависимости от исполнения счетчика.

Обмен информацией по оптическому порту осуществляется с помощью оптической головки, соответствующей ГОСТ Р МЭК 61107-2001.

счетчика соответствует стандарту IEC 62056 (DLMS/COSEM) «Обмен данными считывании показаний счетчиков, тарификации и управления нагрузкой» или DLP, ГОСТ Р МЭК 61107-2001 «Обмен данными при считывании показаний тарификации и управления нагрузкой. Прямой локальный обмен данными».

Обслуживание счетчиков производится с помощью технологического программного обеспечения «Admin Tools».

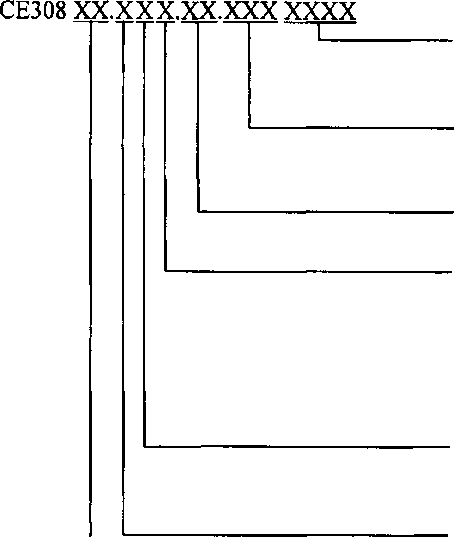

Структура условного обозначения приведена на рисунке 1.

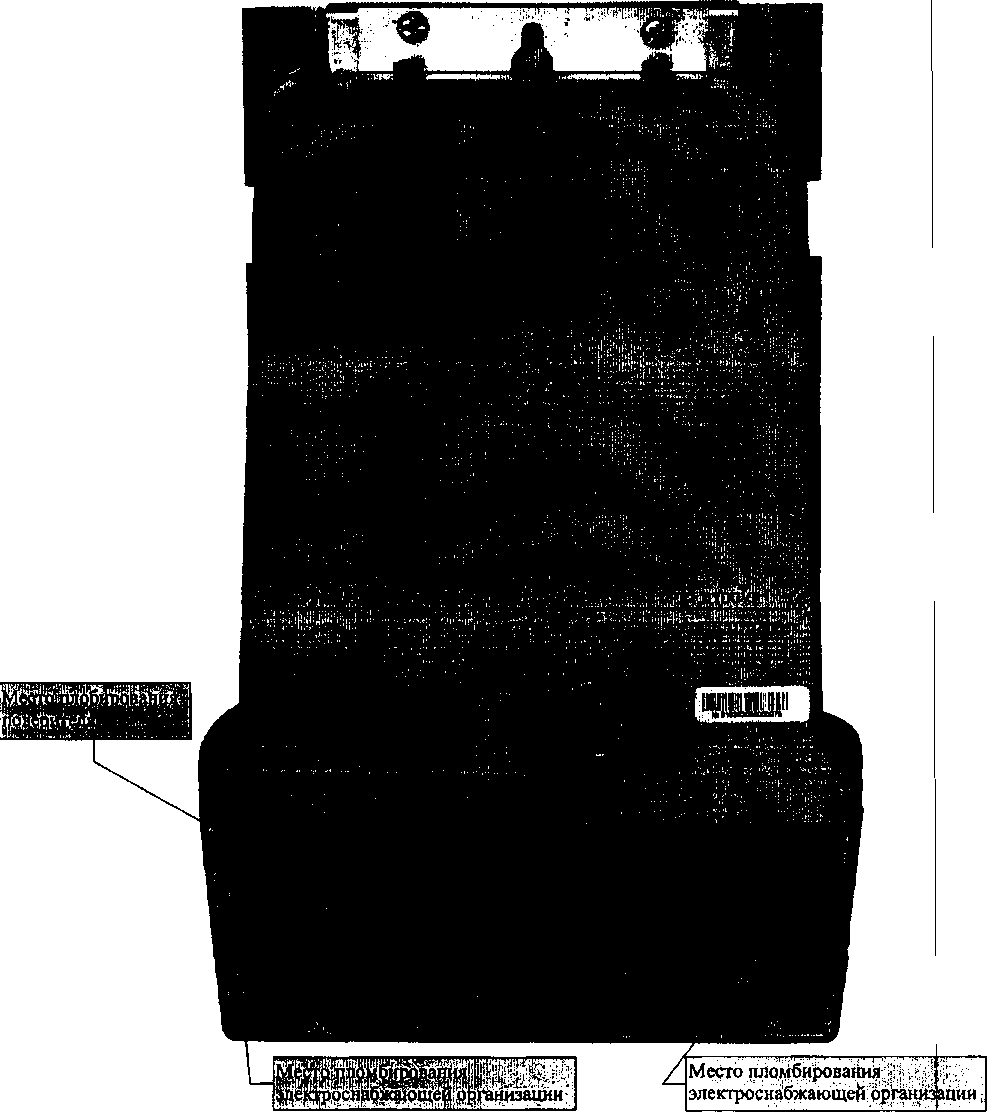

Фото общего вида счетчиков с указанием схемы пломбировки несанкционированного доступа приведены на рисунке 2, 3, 4, 5, 6.

Обозначение встроенного модуля связи, при его наличии, а также обозначение протокола оэмена (при необходимости), (изменение №1) •Дополнительные функции:

См. таблицу 3*.

Интегрированные интерфейсы связи:

См. таблицу 2*.

Базовый или номинальный (максимальный) ток:

О-1(1,5) А;

• 3- 5(10) А;

5 - 5(60) А;

• 6- 5(100) А;

• 7- 5(120) А;

9-5(80) А.

Номинальное фазное/линейное напряжение:

0 - Зх57,7/100В;

• 4- 3x230/400 В.

Класс точности по активной/реактивной энергии:

• 5 - 0,5S/0,5;

• 6 - 0,5S/l - для счетчиков трансформаторного включения или 0,5/1 - для счетчиков непосредственного включения;

7-1/1; ----------------------------Тип и номер корпуса:

R32, R33-для установки на рейку;

S31, S32, S34 - для установки в щиток; S3 5 - для установки на рейку или в щиток; С36 - для наружной установки.

Рисунок 1 - Структура условного обозначения счетчиков Примечание - * Количество символов определяется наличием дополнительных программно-аппаратных опций в соответствии с таблицей 2 и 3.

Таблица 2

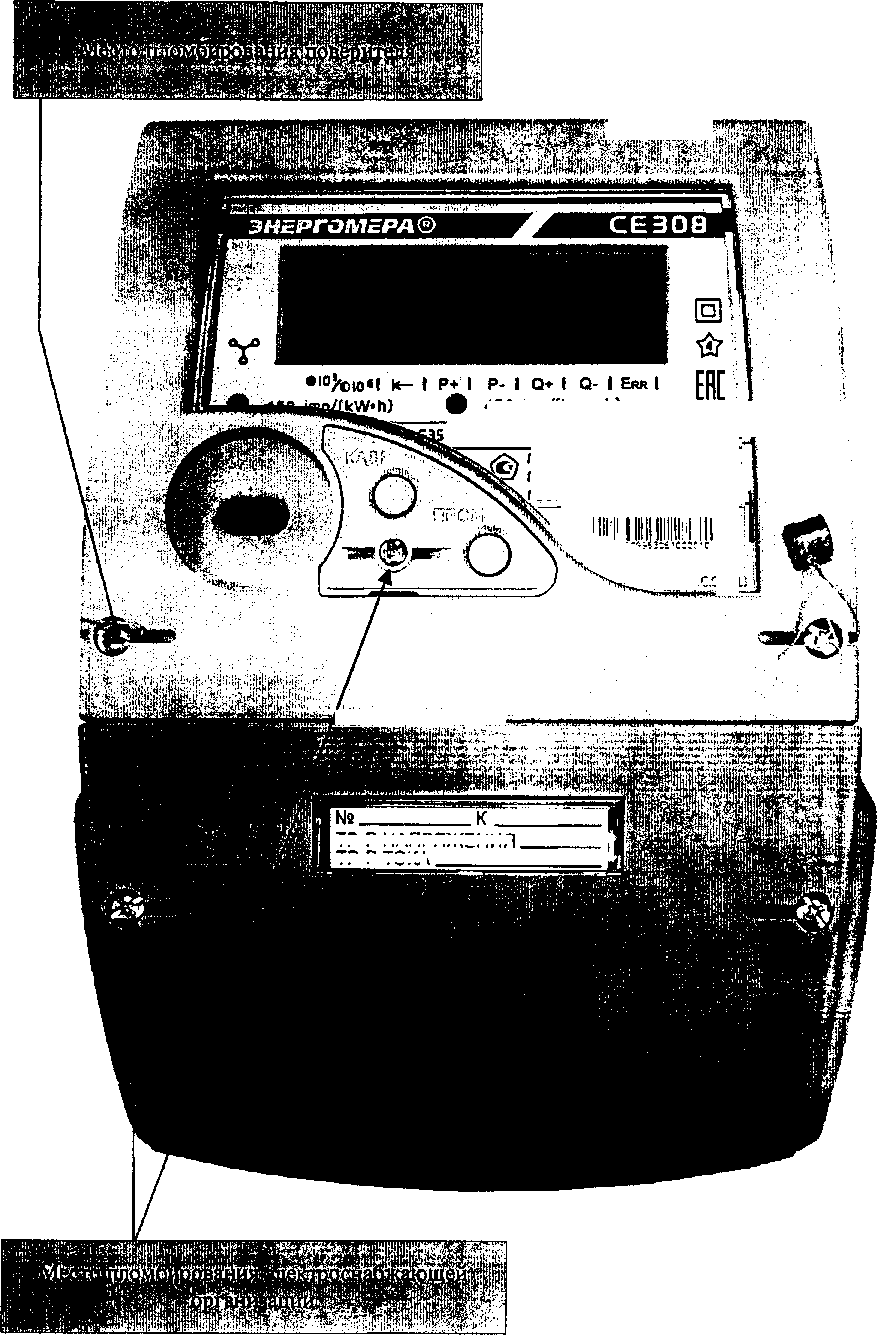

Рисунок 2 - Общий вид счетчика СЕ308 R32

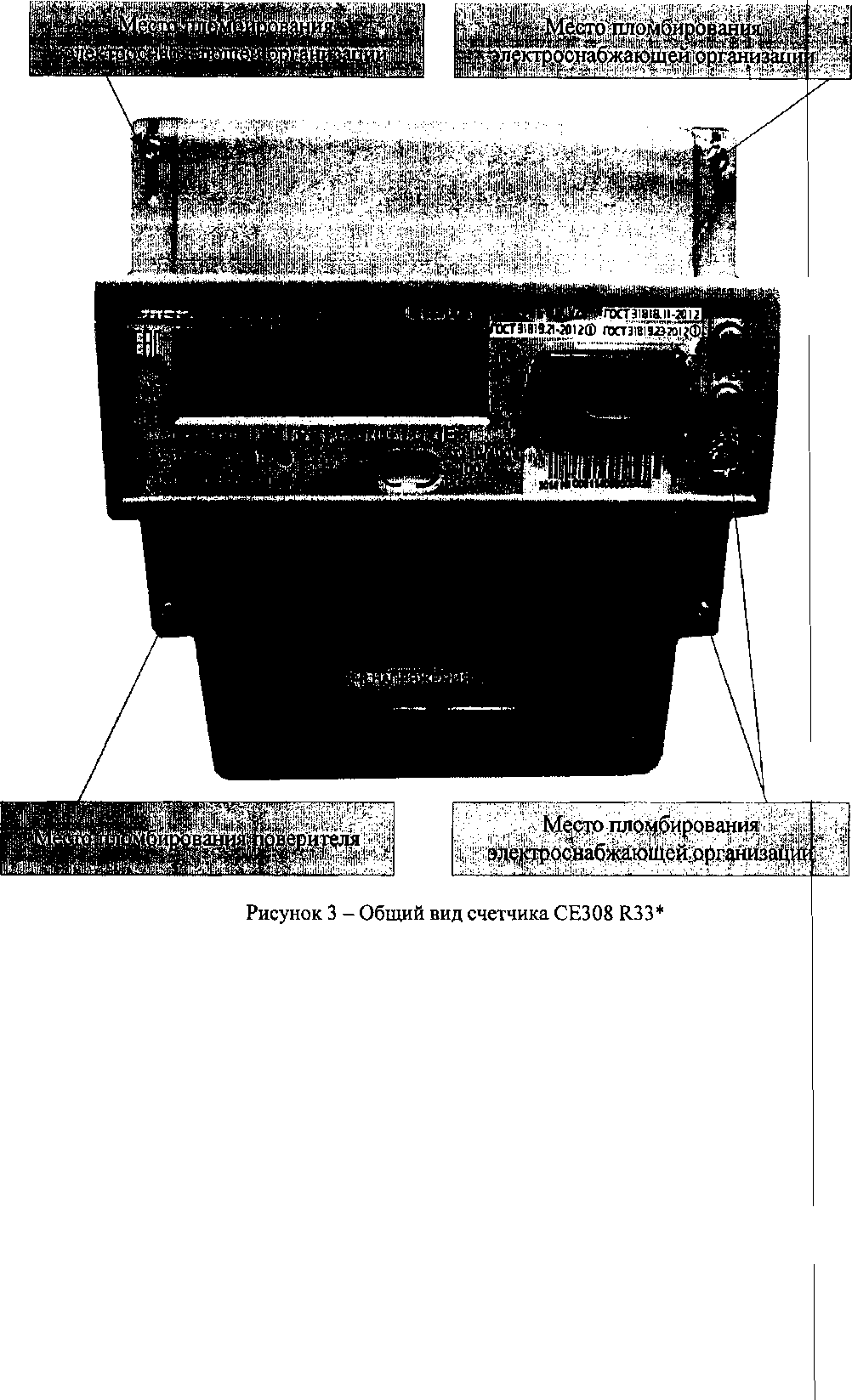

Рисунок 4 - Общий вид счетчика СЕ308 S31 *

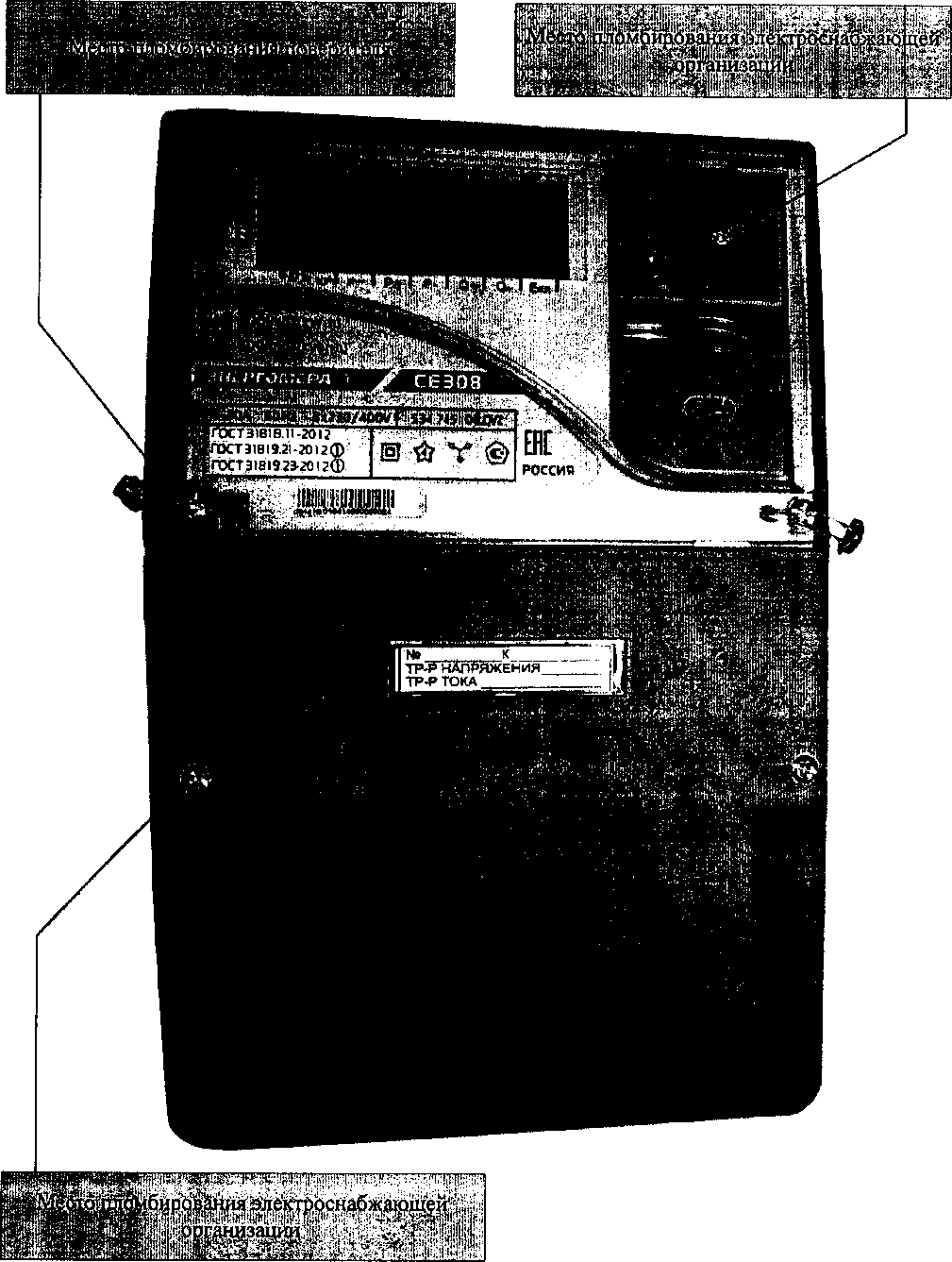

Рисунок 5 - Общий вид счетчика СЕ308 S34*

i iiHllXWW I

TP-P НАПРЯЖЕНИЯ

TP-P ТОКА

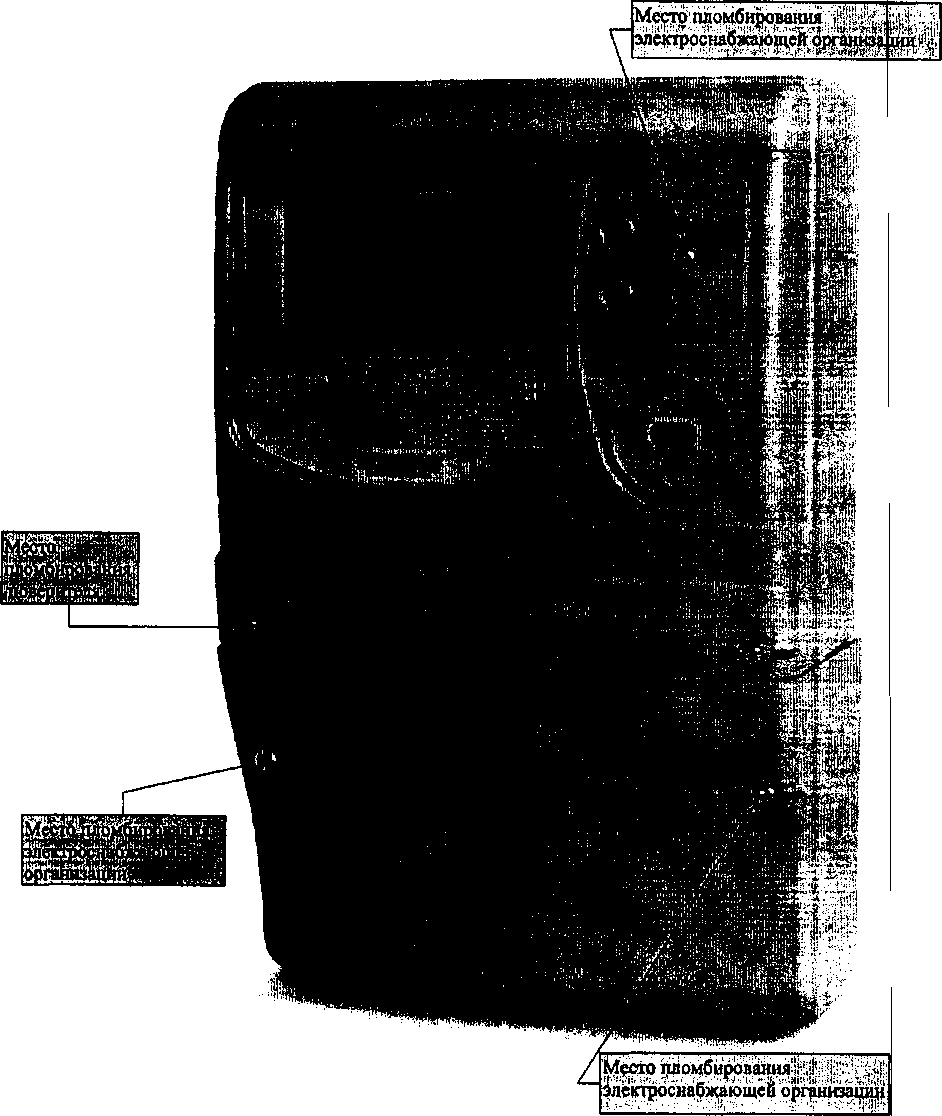

Рисунок 6 - Общий вид счетчика СЕ308 S35*

Примечание: ♦- Надписи «10³», «10⁶», «Р+», «Р-», «Q+», «Q-», Err являются вспомогательными и предназначены для облегчения понимания маркеров состояния возникающих на индикаторе. Допускается отсутствие вспомогательных надписей.

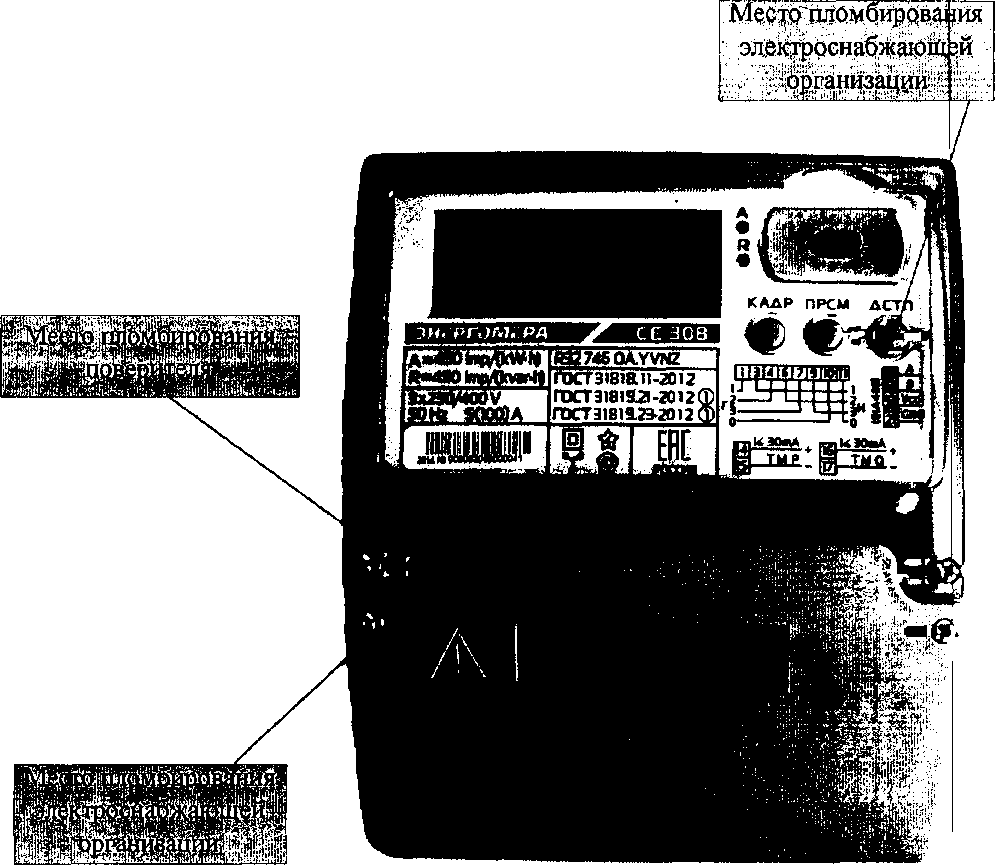

Рисунок 7 - Общий вид счетчика СЕЗО8 С36

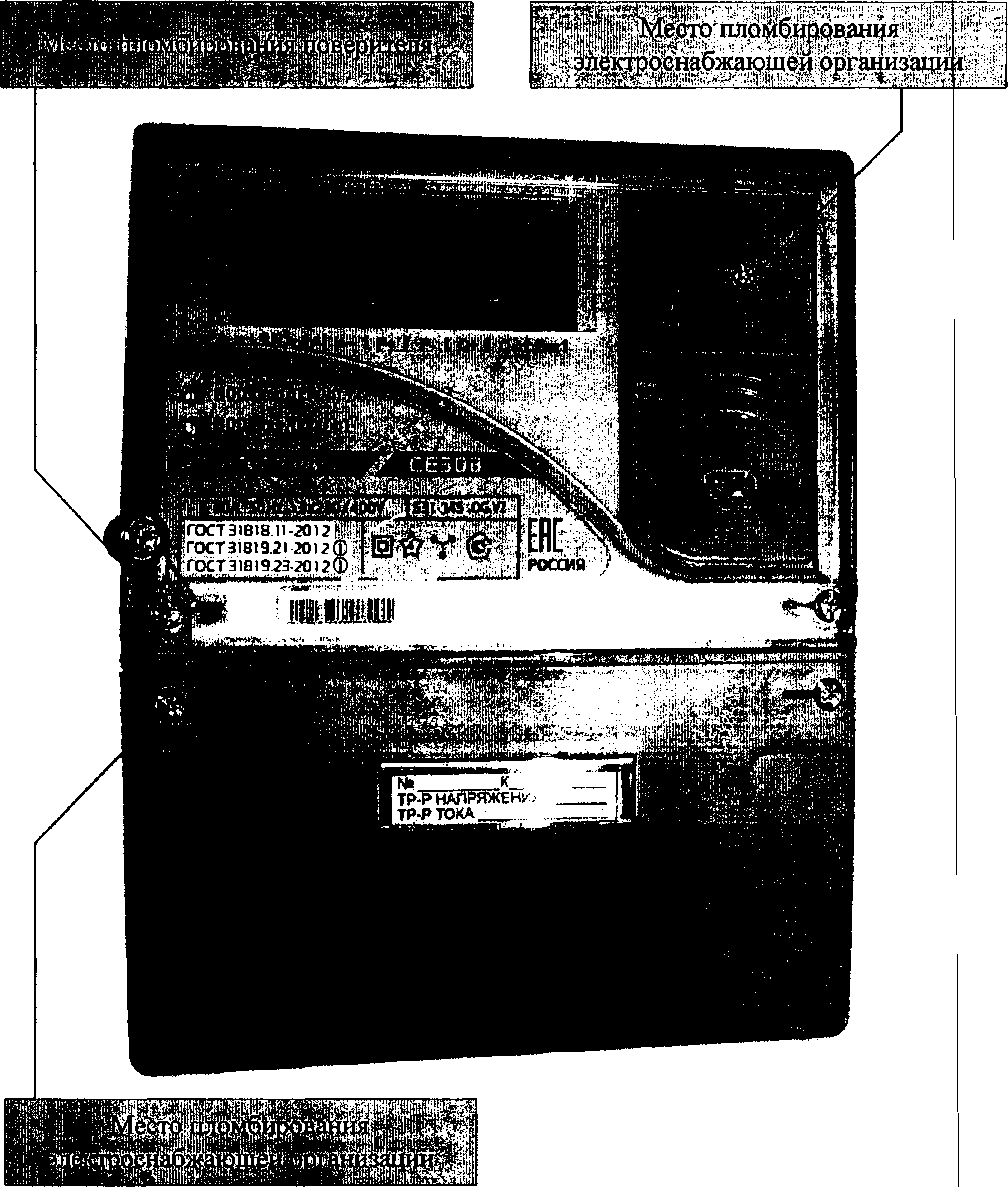

Рисунок 8 - Общий вид счетчика СЕ308 S32

Рисунок 9 - Общий вид устройства считывания счетчиков СЕ901

Идентификационные данные программного обеспечения (в дальнейшем ПО) счетчиков электрической энергии трехфазных многофункциональных СЕ308, указаны в таблице 4.

Таблица 4

По своей структуре ПО счетчика разделено на метрологически значимую и метрологически незначимую части, имеет контрольную сумму метрологически значимой части и записывается в устройство на стадии его производства.

Влияние программного продукта на точность показаний счетчиков находится в границах, обеспечивающих метрологические характеристики, указанные в таблице 6. Диапазон представления, длительность хранения и дискретность результатов измерений соответствуют нормированной точности счетчика.

Установлен «Средний» уровень защиты программного обеспечения непреднамеренных и преднамеренных изменений по Р 50.2.077-2014.

Основные метрологические и технические характеристики счетчика указаны в таблице 5

Таблица 5

Пределы допускаемых значений дополнительной погрешности при измерении реактивной энергии и реактивной мощности в процентах, в условиях влияющих величин не должны превышать значений, указанных в таблице 7а.

Таблица 7а

Пределы допускаемых значений основной относительной погрешности при измерении полной мощности в процентах, при трехфазном симметричном напряжен ни и трехфазном симметричном токе не должны превышать значений, указанных в таблице 76. Таблица 76

фазы между основными гармониками напряжений и токов вызванной воздействием четь: нечетных гармоник и субгармоник в цепях тока и напряжения согласно п. 8.2.2 Р 31819.21-2012 и субгармоник в цепях тока согласно п. 8.2.2 ГОСТ 31819.22-2012 не дол: превышать ±30°.

Пределы допускаемых значений абсолютной погрешности при измерении частоты напряжения сети не должны превышать ±0,01 Гц (для исполнения Z) или ±0,1 Гц исполнения без Z) в диапазоне от 47,5 до 52,5 Гц или от 57,5 до 62,5 Гц для счётчиков классов точности.

Средний температурный коэффициент при измерении активной энергии, акти

мощности, реактивной энергии, реактивной мощности не должен превышать пределов, установленных в таблице 10, при измерении напряжений, токов не должен превышать пределов, установленных в таблице 11.

Таблица 10.

Таблица 11.

Стартовый ток (чувствительность). Счетчики должны начать и продолжать регистрировать показания при симметричных значениях тока, указанных в таблице 12 для активной и реактивной энергии при коэффициенте мощности равном 1.

Таблица 12

Пределы допускаемой погрешности при измерении показателей качества электроэнергии указаны в таблице 13.

Таблица 13

наносят на панель счетчиков офсетной печатью (или другим способом, не ухудшающим качества), на титульный лист руководства по эксплуатации типографским способом.

В комплект поставки входит:

• - счетчик электрической энергии трехфазный многофункциональный СЕ308 (одно из исполнений);

• - руководство по эксплуатации САНТ.411152.107 РЭ (одно из исполнений);

• - формуляр САНТ.411152.107 ФО (одно из исполнений);

• - индикаторное устройство СЕ901 (для исполнений D).

По требованию организаций выполняющих поверку счетчиков, дополните, высылается методика поверки (САНТ.411152.107 Д1).

осуществляется по документу САНТ.411152.107 Д1 «Счетчики электриче энергии трехфазные многофункциональные СЕ308. Методика поверки» с изменением утвержденному ФГУП «ВНИИМС» 10.12.2015 г.

В перечень основного поверочного оборудования входят:

• - установка для поверки счетчиков электрической энергии СУ201-3-0,05-К-Х-Х-Х-Х-1 с эталонным ваттметром-счетчиком СЕ603КС-0,05-120, а также укомплектовгнная трансформаторами тока гальванической развязки ТТГР 100/100. Напряжение до 264 В, тока до 120 А, диапазон частот основной гармоники (45 - 66) Гц, возможность зад,; искаженных сигналов, погрешность не более ±0,05%. Примечание - Для групповой поверки счетчиков, у которых в качестве датчика применен шунт, поверочная установка должна содержать изолированные трансформаторы тока.

  сила ания

  тока

• - универсальная пробойная установка У ПУ-10 (класс точности 4);

• - секундомер СО спр-2б (класс точности 2).

Методика измерений на счетчики электрической многофункциональные СЕ308 приведена в документе «Счетчики электрической эне] трехфазные многофункциональные СЕ308. Руководство по эксплуатации» САНТ.411152.107 РЭ (одно из исполнений).

ГОСТ 31819.22-2012 Аппаратура для измерения электрической энергии перемен: тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S

ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии перемен тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2

ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии перемен тока. Общие требования. Испытания и условия испытаний. Часть 11. Счет электрической энергии

ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии

ГОСТ 32144-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабж общего назначения

ГОСТ 30804.4.30-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии

ГОСТ IEC 61107-2011 Обмен данными при считывании показаний счетчиков, тарификации и управления нагрузкой. Прямой локальный обмен данными

ТУ 4228-104-78189955-2014 Счетчики электрической энергии трехфазные многофункциональные СЕ308. Технические условия

Акционерное общество «Электротехнические заводы «Энергомера» (АО «Энергомера»)

ИНН 2635133470

355029, Россия, г. Ставрополь, ул. Ленина, 415.

Телефоны: (8652) 35-75-27 центр консультации потребителей; 35-67-45 канцелярия; Телефон/факс: (8652) 56-66-90 центр консультации потребителей; 56-44-17 канцелярия; E-mail: concem@energomera.ru: Сайт: http://www.energomera.ru.

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д.46

Тел./факс: (495) 437-55-77 / 437-56-66;

E-mail: office@vniims.ru, www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
