УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «11» апреля 2024 г. № 945
Лист № 1
Всего листов 6
Регистрационный № 47462-16
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Датчики давления ТЖИУ406-М100-АС
Назначение средства измеренийДатчики давления ТЖИУ406-М100-АС (далее по тексту - датчики) предназначены для непрерывных измерений и преобразований значений измеряемого параметра: избыточного давления, абсолютного давления, разности давлений, избыточного давления - разрежения, разрежения нейтральных по отношению к нержавеющим сталям и сплавам титана жидких, газообразных сред и пара в унифицированные выходные токовые сигналы и (или) цифровые сигналы в стандартах протоколов HART или MODBUS RTU с интерфейсом RS-485.
Описание средства измеренийПринцип действия датчиков основан на использовании тензорезистивного эффекта. Под воздействием давления в тензомодулях происходит деформация тензорезисторов, вызывающая изменение их сопротивлений, преобразуемое в электронном блоке датчика в цифровой код, функционально связанный с измеряемым давлением. Микропроцессор электронного блока корректирует цифровой код, компенсируя нелинейность передаточной функции тензомодуля и ее температурную зависимость. Скорректированный цифровой код передается на устройство, формирующее унифицированный аналоговый и/или цифровой выходной сигнал. Для визуализации результатов измерения датчики имеют жидкокристаллический цифровой дисплей.
В состав датчиков входит блок фильтра помех (блок грозозащиты), предназначенный для защиты датчиков от электромагнитных помех большой энергии и радиочастотных помех.
Датчики ТЖИУ406-М100-АС имеют невзрывозащищенное исполнение.
Датчики непрерывно проводят самодиагностику состояния и имеют возможность установки уровня токового сигнала оповещения об ошибке.
Датчики имеют электронное демпфирование выходного сигнала.
В зависимости от видов измеряемого давления, датчики имеют следующие обозначения:
- избыточное давление;
- абсолютное давление;
- разность давлений;
-
- избыточное давление - разрежение;
-
- разрежение.
технических и метрологических характеристик, датчики могут
ТЖИУ406ДИ-М100-АС ТЖИУ406ДА-М100-АС ТЖИУ406ДД-М100-АС ТЖИУ406ДИВ-М100-АС ТЖИУ406ДВ-М100-АС
В зависимости от иметь различные исполнения. Условное обозначение исполнения датчика приведено в виде буквенно-цифрового кода и имеет структуру, расшифровка которой приведена в технической документации на датчики давления.

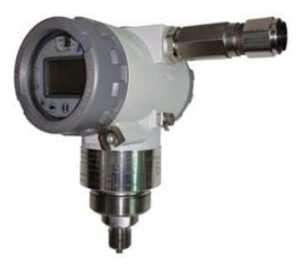

Внешний вид датчиков представлен на рисунке 1.
Рисунок 1 - Общий вид датчиков давления типа ТЖИУ406-М100-АС
Заводской номер наносится лазерным способом на прикрепленную к датчику табличку. Места нанесения заводского номера и знака утверждения типа указаны на рисунке 2. Нанесения знака поверки на средство измерений не предусмотрено.
Знак утверждения типа
|
<--------------------- |
\ ДАТЧИК ДАВЛЕНИЯ ТЖИУ4061 | - МЮО 1 |
1 | ||
|
\ модель! 1 |
ВЕРХНИЕ ПРЕДЕЛЫ ИЗМЕРЕНИЙ 1 |
|| 1 | ||
|
—\ |
4№! ! |
НИЖНИЕ ПРЕДЕЛЫ ИЗМЕРЕНИЙ ! |
|| 1 |
(— |
|
" |
Ртах 1 !| 1 ВЫХОДНОЙ СИГНАЛ 1 |
1 | ||
|
ФГУП ВНИИА |
НАПРЯЖЕНИЕ ПИТАНИЯ |____| — | |||
|
/ гост 22520-85 |
ИСПОЛНЕНИЕ IP67! !! !!~1 | |||
|
/СДЕЛАНО В РОССИИ |
л | |||
Заводской номер
ДАТЧИК ДАВЛЕНИЯ ТЖИУ40б| I- МЮО АС[
ВЕРХНИЕ ПРЕДЕЛЫ ИЗМЕРЕНИЙ I
НИЖНИЕ ПРЕДЕЛЫ ИЗМЕРЕНИЙ I
Ртах I 11 IВЫХОДНОЙ СИГНАЛ |
НАПРЯЖЕНИЕ ПИТАНИЯ | I
ИСПОЛНЕНИЕ IP67 | ~
Знак утверждения типа
Рисунок 2 - Места нанесения заводского номера и знака утверждения типа
Схема пломбировки датчиков рисунках 3 - 5.
от несанкционированного доступа представлена на
Рисунок 3 - Наружная пломба на стопорном винте, предотвращающем снятие корпуса электронного блока
Рисунок 4 - Внутренняя гарантийная пломба под панелью управления с ЖКИ
Рисунок 5 - Внутренняя гарантийная пломба на крышке клеммной колодки для исполнений
На датчиках давления ТЖИУ406-М100-АС установлено программное обеспечение «ТМ47193».
ПО встроено в микроконтроллер ДД (датчики давления) и предназначено:
-
- для управления работой всей электронной схемой ДД;
-
- для обеспечения компенсации погрешности нелинейности и температурной погрешности первичного преобразователя ДД;
-
- для обеспечения вывода измеренной величины или диагностических сообщений на встроенный жидкокристаллический индикатор (ЖКИ).
ПО использует калибровочную информацию, полученную в процессе калибровки ДД при его изготовлении, и хранящуюся в энергонезависимом постоянном запоминающем устройстве (ЭСППЗУ).
Идентификационные данные ПО приведены в таблице 1.
обеспечения
Таблица 1 -
данные
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование программного обеспечения |
ТЖИУ.687281.272ПМ26.2 |
|
Номер версии (идентификационный номер) |
2.2.Х.Х., |
|
программного обеспечения |
не ниже 2.2.4.9 |
|
Цифровой идентификатор программного обеспечения |
- |
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Метрологические и технические характеристикиМетрологические и основные технические характеристики датчиков давления ТЖИУ406-М100-АС приведены в таблице 2.
Таблица 2 - Метрологические и основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазоны измерений давления: - датчиков избыточного давления | |
|
минимальный диапазон измерений, кПа |
от 0 до 0,16 |
|
максимальный диапазон измерений, МПа |
от 0 до 100 |
|
- датчиков разности давлений | |
|
минимальный диапазон измерений, кПа |
от 0 до 0,16 |
|
максимальный диапазон измерений, МПа |
от 0 до 16 |
|
- датчиков абсолютного давления | |
|
минимальный диапазон измерений, кПа |
от 0 до 16 |
|
максимальный диапазон измерений, МПа |
от 0 до 25 |
|
- датчиков избыточного давления - разрежения | |
|
минимальный диапазон измерений, кПа |
от -0,2 до 0,2 |
|
максимальный диапазон измерений, МПа |
от -0,1 до 2,4 |
|
- датчиков разрежения | |
|
минимальный диапазон измерений, кПа |
от -0,4 до 0 |
|
максимальный диапазон измерений, кПа |
от -100 до 0 |
|
Пределы допускаемой основной приведенной (от диапазона измерений) погрешности, % |
±0,10; ±0,15; ±0,25; ±0,50 |
|
Пределы допускаемой дополнительной приведенной погрешности от влияния изменения температуры окружающего воздуха, %/ 10 °С |
от ±0,1 до ±0,4 |
|
Выходные сигналы:
|
от 5 до 0; от 0 до 5; от 4 до 20; от 20 до 4 Протокол HART, протокол MODBUS RTU с интерфейсом RS-485 На индикаторе жидкокристаллического дисплея |
|
Электрическое питание, В |
от 9 до 48, от 15 до 48, от 13 до 48, от 19 до 48 (в зависимости от исполнения и подсветки ЖКИ) |
|
Условия эксплуатации: Температура окружающей среды для видов климатического исполнения по ГОСТ 15150-69, °С: - УХЛ3 - УХЛ3.1 - У2
|
от -40 до +60; от -50 до +80; от +5 до +50; от -40 до +80; от +5 до +50; от +5 до +50 |
|
Масса, кг, не более |
от 3,0 до 14,0 (в зависимости от исполнения) |
|
Габаритные размеры, мм, не более
|
260 140 150 |
|
Средний срок службы, не менее, лет |
50 |
|
Степень защиты от проникновения пыли, посторонних тел и воды по ГОСТ 14254 |
IP67 |
наносится лазерным способом на прикрепленную к датчику табличку и типографским способом на титульный лист Руководства по эксплуатации.
Комплектность средства измерений
Таблица 3 - Комплектность средства и
|
Наименование |
Обозначение |
Количество |
|
Датчик |
ТЖИУ406ХХ1)-М100-АС |
1 шт. |
|
Паспорт |
ТЖИУ.406233.0ХХ1)ПС1 |
1 экз. |
|
Руководство по эксплуатации 2) |
ТЖИУ.406233.001РЭ3 |
1 экз. |
|
Методика поверки |
МИ ТЖИУ406233 |
1 экз. |
|
Комплект сменных деталей 3) |
- |
1 компл. |
|
Розетка или кабельный ввод 3) |
- |
1 шт. |
|
Комплект присоединительных частей 3) |
- |
1 компл. |
|
Комплект монтажных частей 3) |
- |
1 компл. |
|
Примечания:
| ||
содержатся в разделах «Подготовка к использованию» и «Использование» Руководства по эксплуатации ТЖИУ.406233.001РЭ3.
Нормативные документы, устанавливающие требования к датчикам давления ТЖИУ406-М100-АСГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическим аналоговыми выходными сигналами ГСП»;
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;
Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653;
Приказ Федерального агентства по техническому регулированию и метрологии от 6 декабря 2019 г. № 2900 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10"1 - 1^107 Па»;
Приказ Федерального агентства по техническому регулированию и метрологии от 31 августа 2021 г. № 1904 «Об утверждении Государственной поверочной схемы для средств измерений разности давлений до 1^105 Па»;
Технические условия 4212-005-07623885-99 «Датчики давления ТЖИУ406-М100-АС (ТЖИУ406233.001ТУ3)».
ИзготовительФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт автоматики им. Н.Л.Духова» (ФГУП «ВНИИА») Адрес юридического лица: 127055, г. Москва, ул. Сущевская, д. 22
Адрес места осуществления деятельности: 127055, г. Москва, ул. Сущевская, д. 22
Телефон /факс: +7 (499) 978-78-03 / 8(499) 978-09-03
E-mail: vniia@vniia.ru
Испытательный центрФедеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес юридического лица: 119361, г. Москва, ул. Озерная, д. 46
Телефон /факс: (495) 437-55-77 / (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Уникальный номер записи в реестре аккредитованных лиц № 30004-13.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «11» апреля 2024 г. № 945
Лист № 1
Всего листов 7
Регистрационный № 58398-19
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Датчики давления ТЖИУ406-М100-АС-Вн
Назначение средства измеренийДатчики давления ТЖИУ406-М100-АС-Вн (далее по тексту - датчики) предназначены для непрерывных измерений и преобразований значений измеряемого параметра: избыточного давления, абсолютного давления, разности давлений, избыточного давления -разрежения, разрежения нейтральных по отношению к нержавеющим сталям и сплавам титана жидких, газообразных сред и пара в унифицированные выходные токовые сигналы и (или) цифровые сигналы в стандартах протоколов HART или MODBUS RTU с интерфейсом RS-485.
Описание средства измеренийПринцип действия датчиков основан на использовании тензорезистивного эффекта. Под воздействием давления в тензомодулях происходит деформация тензорезисторов, вызывающая изменение их сопротивлений, преобразуемое в электронном блоке датчика в цифровой код, функционально связанный с измеряемым давлением. Микропроцессор электронного блока корректирует цифровой код, компенсируя нелинейность передаточной функции тензомодуля и ее температурную зависимость. Скорректированный цифровой код передается на устройство, формирующее унифицированный аналоговый и/или цифровой выходной сигнал. Для визуализации результатов измерения датчики имеют жидкокристаллический цифровой дисплей.
В состав датчиков входит блок фильтра помех (блок грозозащиты), предназначенный для защиты датчиков от электромагнитных помех большой энергии и радиочастотных помех.
Датчики ТЖИУ406-М100-АС-Вн имеют взрывозащищенное исполнение (вид взрывозащиты - взрывонепроницаемая оболочка) с маркировкой по взрывозащите «1 Ex db IIB T4 Gb Х»
Датчики непрерывно проводят самодиагностику состояния и имеют возможность установки уровня токового сигнала оповещения об ошибке.
Датчики имеют электронное демпфирование выходного сигнала.
измеряемого давления, датчики имеют следующие
В зависимости от видов обозначения:
- избыточное давление;
- абсолютное давление;
- разность давлений;
-
- избыточное давление - разрежение;
-
- разрежение.
ТЖИУ406ДИ-М100-АС-Вн ТЖИУ406ДА-М100-АС-Вн ТЖИУ406ДД-М100-АС-Вн ТЖИУ406ДИВ-М100-АС-Вн ТЖИУ406ДВ-М100-АС-Вн
В зависимости от технических и метрологических характеристик, датчики могут иметь различные исполнения. Условное обозначение исполнения датчика приведено в виде буквенно-цифрового кода и имеет структуру, расшифровка которой приведена в технической документации на датчики давления.
Внешний вид датчиков представлен на рисунке 1.
Заводской номер наносится лазерным способом на прикрепленную к датчику табличку. Места нанесения заводского номера и знака утверждения типа указаны на рисунке 2. Нанесение знака поверки на средство измерений не предусмотрено.
Рисунок 1 - Общий вид датчиков давления типа ТЖИУ406-М100-ЛС-Ви
Заводской номер
ДАТЧИК ДАВЛЕНИЯ ТЖИУ40б| I - М100[ МОДЕЛЬ! I
№| I
П1-----|Г.
' ФГУПВНИИА ГОСТ 22520 - 85 СДЕЛАНО В РОССИИ
Знак утверждения типа
Рисунок 2 - Места нанесения заводского номера и знака утверждения типа
Схема пломбировки датчиков от несанкционированного доступа представлена на рисунках 3 - 5.
Рисунок 3 - Наружная пломба на стопорном винте, предотвращающем снятие корпуса электронного блока
Рисунок 4 - Внутренняя гарантийная пломба под панелью управления с ЖКИ
Рисунок 5 - Внутренняя гарантийная пломба на крышке клеммной колодки
Датчики ТЖИУ406-М100-ЛС-Вн имеют встроенное, метрологически значимое программное обеспечение (ПО) ТМ 47193 или ТМ 47193_TRN (ТЖИУ. 687281.272ПМ26.2).
Данное ПО устанавливается в датчиках давления на заводе-изготовителе во время производственного цикла.
ПО встроено в микроконтроллер ДД (датчики давления) и предназначено:
-
- для управления работой всей электронной схемой ДД;
-
- для обеспечения компенсации погрешности нелинейности и температурной погрешности первичного преобразователя ДД;
- для обеспечения вывода измеренной величины или диагностических сообщений на встроенный жидкокристаллический индикатор (ЖКИ).
ПО использует калибровочную информацию, полученную в процессе калибровки ДД при его изготовлении, и хранящуюся в энергонезависимом постоянном запоминающем устройстве (ЭСППЗУ).
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
TM47193 или TM47193 TRN |
|
Номер версии (идентификационный номер) ПО |
2.2.Х.Х., не ниже 2.2.4.9 |
|
Цифровой идентификатор ПО |
- |
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Метрологические и технические характеристики
Метрологические и основные технические характеристики датчиков давления ТЖИУ406-М100-АС-Вн представлены в таблицах 2 - 3.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазоны измерений давления: 1) 2) - датчиков избыточного давления | |
|
минимальный диапазон измерений, кПа |
от 0 до 0,16 |
|
максимальный диапазон измерений, МПа |
от 0 до 100 |
|
- датчиков разности давлений | |
|
минимальный диапазон измерений, кПа |
от 0 до 0,16 |
|
максимальный диапазон измерений, МПа |
от 0 до 16 |
|
- датчиков абсолютного давления | |
|
минимальный диапазон измерений, кПа |
от 0 до 16 |
|
максимальный диапазон измерений, МПа |
от 0 до 25 |
|
- датчиков избыточного давления - разрежения | |
|
минимальный диапазон измерений, кПа |
от -0,2 до 0,2 |
|
максимальный диапазон измерений, МПа |
от - 0,1 до 2,4 |
|
- датчиков разрежения | |
|
минимальный диапазон измерений, кПа |
от -0,4 до 0 |
|
максимальный диапазон измерений, кПа |
от -100 до 0 |
|
Минимальный шаг изменений диапазона измерений (верхнего и/или нижнего пределов измерений), для перенастраиваемых датчиков, % от максимального диапазона измерений 3) |
0,1 |
|
Пределы допускаемой основной приведенной (от настроенного диапазона измерений)3) погрешности у (в диапазоне температур окружающей среды от +21 до +25 °С), % |
±0,10; ±0,15; ±0,25; ±0,50 4) |
|
Вариация выходного сигнала, не более, %:
|
|Y0 1 0,5- |уо | |
Пределы допускаемой дополнительной приведенной (от настроенного диапазона погрешности ут, вызванной
температуры окружающего воздуха условий от +21 до +25 °С), % /10 °С:
измерений) отклонением от нормальных
- для датчиков с пределами допускаемой основной приведенной (от настроенного диапазона измерений) погрешности ±0,10 %; ±0,15 %
J- Q _|_ 0,05 (Рв мах- Рн мах)
Рв - Рн
4)
- для датчиков с пределами допускаемой основной приведенной (от настроенного диапазона измерений) погрешности ±0,25; ±0,50_________________________
Пределы допускаемой дополнительной
приведенной (от диапазона измерений) погрешности Ур датчиков разности давлений, вызванной воздействием рабочего (статического) давления, %
Примечания:
Q ^_|_0,05 (Рв мах- Рн мах)
Рв - Рн
РР (Рв мах-Рн мах) 4)
± Y0^p---р-гр----
мах в н
4)
-
1) В соответствии с заказом допускается изготовление датчиков с диапазонами измерений в других единицах измерения давления, допущенных к применению в рФ (мбар, бар, Па, кПа, мм рт. ст., кгс/см2, мм вод. ст., м вод. ст.).
-
2) Датчики могут быть настроены на нестандартные и смещенные диапазоны измерений. Стандартные диапазоны измерений указаны для данной модели в эксплуатационной документации и руководстве по эксплуатации.
-
3) Допускается перенастройка диапазона измерений до 6:1 от верхнего предела измерений.
-
4) Рв - верхний предел измерения данной модели датчика (для датчика ДИВ верхний предел измерения избыточного давления), МПа.
Рн - нижний предел измерения данной модели датчика (для датчиков ДИ, ДА, ДВ, ДД равен нулю, для датчиков ДИВ численно равен верхнему пределу измерения разрежения и подставляется со знаком минус), МПа.
Рв мах - максимальный верхний предел измерения данной модели датчика (для датчика ДИВ максимальный верхний предел измерения избыточного давления), МПа.
Рн мах - максимальный нижний предел измерения данной модели датчика (для датчиков ДИ, ДА, ДВ, ДД равен нулю, для датчиков ДИВ численно равен максимальному верхнему пределу измерения разрежения и подставляется со знаком минус), МПа.
рр - рабочее избыточное давление, МПа.
Рмах - предельно допускаемое рабочее избыточное давление, МПа.
Таблица 3 - Основные технические
|
Наименование характеристики |
Значение |
|
Выходные сигналы:
|
от 5 до 0; от 0 до 5; от 4 до 20; от 20 до 4 Протокол HART, протокол MODBUS RTU с интерфейсом RS-485 На индикаторе жидкокристаллического дисплея |
|
Электрическое питание, В |
от 9 до 48, от 15 до 48, от 13 до 48, от 19 до 48 (в зависимости от исполнения и подсветки ЖКИ) |
|
Условия эксплуатации: 1) Температура окружающей среды для видов климатического исполнения по ГОСТ 15150-69, °С: |
от -40 до +60; от - 50 до +801) |
|
- УХЛ3 |
от +5 до +50; от +1 до +801) |
|
- УХЛ3.1 |
от -40 до +80; от -50 до +801) |
|
- У2 |
от +5 до +50; от -25 до +801) |
|
- ТМ2 |
от +5 до +50; от -25 до +801) |
|
до 100 |
|
Масса, кг, не более: 2) |
от 3,0 до 14,0 |
|
Габаритные размеры, мм, не более: 2) | |
|
- высота |
260 |
|
- ширина |
140 |
|
- длина |
150 |
|
Назначенный срок службы, не менее, лет:
|
15 |
|
У2, ТВ3, ТВ3.1 |
20 |
|
Наработка на отказ, не менее, часов |
270000 |
|
Степень защиты от проникновения пыли, посторонних тел и воды по ГОСТ 14254 |
IP67 |
|
Маркировка взрывозащищиты |
«1 Ex db IIB T4 Gb Х» |
|
Примечания: 1) Изготавливаются по требованию заказчика. | |
|
2) В зависимости от исполнения, конкретные значения приведены в Руководстве по | |
|
эксплуатации. | |
наносится лазерным способом на прикрепленную к датчику табличку и типографским способом на титульный лист Руководства по эксплуатации.
Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Датчик |
ТЖИУ406ХХ1)-М100-АС-Вн |
1 шт. |
|
Паспорт |
ТЖИУ.406233.0ХХ1)ПС1 |
1 экз. |
|
Свидетельство о первичной поверке |
- |
1 экз. |
|
Руководство по эксплуатации 2) |
ТЖИУ.406233.001РЭ3 |
1 экз. |
|
Методика поверки |
МП ТЖИУ406233-2019 |
1 экз. |
|
Комплект сменных деталей 3) |
- |
1 компл. |
|
Розетка или кабельный ввод 3) |
- |
1 шт. |
|
Комплект присоединительных частей 3) |
- |
1 компл. |
|
Комплект монтажных частей 3) |
- |
1 компл. |
|
Примечания:
| ||
содержатся в разделах «Подготовка к использованию» и «Использование» Руководства по эксплуатации ТЖИУ.406233.001РЭ3.
Нормативные документы, устанавливающие требования к датчикам давления ТЖИУ406-М100-АС-ВнГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическим аналоговыми выходными сигналами ГСП»;
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;
Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653;
Приказ Федерального агентства по техническому регулированию и метрологии от 6 декабря 2019 г. № 2900 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10-1 - 1-107 Па»;
Приказ Федерального агентства по техническому регулированию и метрологии от 31 августа 2021 г. № 1904 «Об утверждении Государственной поверочной схемы для средств измерений разности давлений до 1^105 Па»;
Технические условия 4212-005-07623885-99 «Датчики давления ТЖИУ406-М100-АС (ТЖИУ406233.001ТУ3)».
ИзготовительФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт автоматики им. Н.Л.Духова» (ФГУП «ВНИИА») Адрес юридического лица: 127055, г. Москва, ул. Сущевская, д. 22
Адрес места осуществления деятельности: 127055, г. Москва, ул. Сущевская, д. 22
Телефон /факс: +7 (499) 978-78-03 / 8(499) 978-09-03
E-mail: vniia@vniia.ru
Испытательный центрФедеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес юридического лица: 119361, г. Москва, ул. Озерная, д. 46
Телефон /факс: (495) 437-55-77 / (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Уникальный номер записи в реестре аккредитованных лиц № 30004-13.
