ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от « 22 »     ноябри    2025 г. № 2581

Сведения

об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, не влияющих на метрологические характеристики средств измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

ОТ « 27 »    ноября  2025 Г. №   2581

Лист № 1 Регистрационный № 89010-23                                         Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трубки напорные Промэкоприбор

Трубки напорные Промэкоприбор (далее - трубки напорные) предназначены для измерений скорости и объемного расхода воздушного (газового) потока в комплекте с дифференциальными манометрами или микроманометрами в газоходах и вентиляционных системах.

Трубки напорные являются приемниками полного и статического давления. Принцип действия трубок основан на измерении динамического давления - разности между полным и статическим давлениями в воздушном (газовом) потоке.

Трубки напорные выпускаются в двух модификациях - Пито и Пито цилиндрическая.

Трубки напорные модификации Пито выпускаются в двух исполнениях по диапазону измерений скорости воздушного (газового) потока:

• - исполнение Д1 - от 2 до 30 м/с;

• - исполнение Д2 - от 2 до 60 м/с.

Трубки напорные модификации Пито цилиндрическая выпускаются в одном исполнении с диапазоном измерений скорости воздушного (газового) потока от 4 до 30 м/с.

Трубка напорная модификации Пито конструктивно представляет собой две стальные трубки, большего и меньшего диаметра, согнутые под углом 90^о и соединённые между собой таким образом, что трубка меньшего диаметра находится внутри трубки большего диаметра. Полное давление воспринимается отверстием на торце изогнутой внутренней трубки, статическое - отверстиями в стенке внешней трубки.

Трубка напорная модификации Пито цилиндрическая представляет собой две прямые стальные трубки большего и меньшего диаметра, соединённые между собой таким образом, что трубка меньшего диаметра находится внутри трубки большего диаметра. Полное давление воспринимается через отверстие в стенке внешней трубки, статическое давление - отверстием на торце внутренней трубки.

Трубки напорные изготавливаются из коррозионностойкой стали марки 12Х18Н10Т. Трубки имеют два штуцера, предназначенные для соединения с внешним дифференциальным манометром или микроманометром с помощью гибких шлангов.

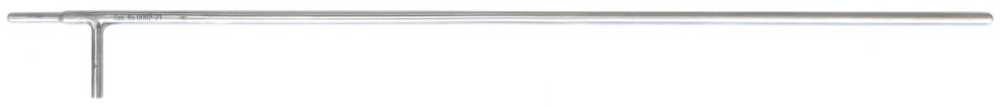

Общий вид трубок напорных представлен на рисунках 1 и 2.

Маркировка трубок выполнена методом лазерной гравировки и содержит (рисунок 3):

• - наименование предприятия-изготовителя;

• - заводской номер;

• - исполнение по диапазону измерений (при наличии);

• - знак утверждения типа;

- знаки «+» и «-», обозначающие штуцеры приемников полного и статического давлений.

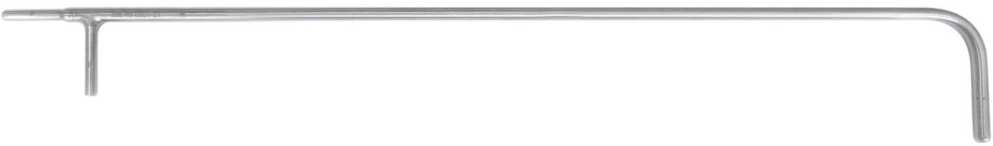

Рисунок 1 - Трубка напорная Промэкоприбор модификации Пито

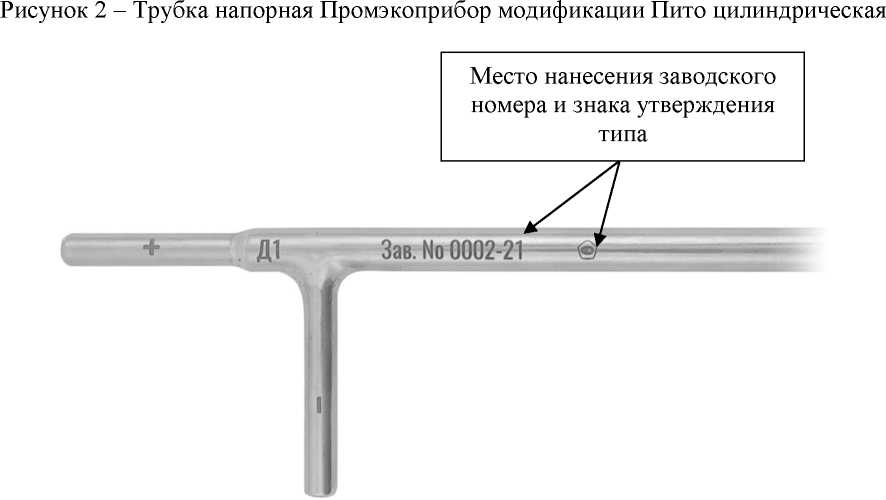

Рисунок 3 - Маркировка трубок напорных Промэкоприбор

Заводской номер, состоящий из 4 арабских цифр и указываемых через дефис двух последних цифр года изготовления средства измерений, наносится на корпус трубки. Место нанесения заводского номера и знака утверждения типа показаны на рисунке 3.

Нанесение знака поверки на трубки и их пломбирование не предусмотрено.

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

Таблица 3 - Показатели надёжности

наносится типографским способом на титульный лист руководства по эксплуатации и на поверхность трубки напорной методом лазерной гравировки.

Лист № 4 Всего листов 4 Комплектность средства измерений

Таблица 4 - Комплектность трубок напорных

приведены в документе ПЛЦК.408833.001 ПС «Трубки напорные Промэкоприбор. Паспорт», раздел 8 «Подготовка к работе и порядок работы».

Приказ Федерального агентства по техническому регулированию и метрологии от 25 ноября 2019 г. № 2815 «Об утверждении Государственной поверочной схемы для средств измерений скорости воздушного потока»

ПЛЦК.408833.001 ТУ «Трубки напорные Промэкоприбор. Технические условия»

Общество с ограниченной ответственностью «Промэкоприбор» (ООО «Промэкоприбор»)

ИНН 7802482136

Юридический адрес: 194100, Россия, г. Санкт-Петербург, ул. Литовская, д. 10, лит. А, помещ. 2-Н

Телефон: +7(812) 424-21-60 (многоканальный)

Web-сайт: www.promecopribor.ru

E-mail: info@promecopribor.ru

Общество с ограниченной ответственностью «Промэкоприбор»

(ООО «Промэкоприбор»)

ИНН 7802482136

Адрес: 194100, Россия, г. Санкт-Петербург, ул. Литовская, д. 10, лит. А, помещ. 2-Н Телефон: +7(812) 424-21-60 (многоканальный)

Web-cайт: www.promecopribor.ru E-mail: info@promecopribor.ru

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»

(ФГУП «ВНИИМ им. Д.И. Менделеева»)

Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, 19

Телефон: (812) 251-76-01 Факс: (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.314555

27        ноября пгапс лг 2581

Лист № 1 Регистрационный № 61401-15                                         Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счётчики воды турбинные ВСХН, ВСХНд, ВСГН, ВСТН предназначены для измерений объёма холодной и горячей воды, протекающей в системах холодного и горячего водоснабжения, в обратных или подающих трубопроводах закрытых и открытых систем теплоснабжения.

Счётчики воды турбинные ВСХН, ВСХНд, ВСГН, ВСТН состоят из турбины, червячного механизма с магнитной муфтой, расположенных в корпусе счётчика, и счетного механизма, герметично отделённых друг от друга. Счётный механизм состоит из масштабирующего редуктора с показывающим устройством, выполненном в виде стрелочных и роликовых указателей объёма.

Вода через входное отверстие поступает внутрь корпуса счётчика, приводит во вращение турбину и через выходное отверстие вытекает в трубопровод. Число оборотов турбины пропорционально объёму прошедшей через счётчик воды. Вращение турбины через магнитную связь передается на счётный механизм, преобразуется в значение измеренного объёма воды и выводится на показывающем устройстве счётчика.

Счётчики ВСХНд, ВСТН дополнительно имеют магнитоуправляемый контакт, при помощи которого формируются выходные импульсы, количество которых пропорционально объёму воды, прошедшему через счётчик.

Для защиты от несанкционированного доступа к механизму счётчиков воды турбинных ВСХН, ВСХНд, ВСГН, ВСТН устанавливается пломба на регулировочный винт, а на ВСХНд, ВСТН дополнительно устанавливается пломба на импульсный выход.

Счётчики воды турбинные ВСХН, ВСХНд предназначены для измерений объёма холодной воды.

Счётчики воды турбинные ВСГН, ВСТН предназначены для измерений объёма горячей воды.

Счётчики воды турбинные ВСХН, ВСГН дополнительно могут комплектоваться индукционным модулем. Внешний индукционный модуль устанавливается сверху счётного механизма счётчика и считывает данные со счётного механизма методом индукции (считывается вращение секторного диска счётного механизма счётчика).

Общий вид средства измерений представлен на рисунке 1.

Места пломбировки от несанкционированного доступа обозначены цифрой 1 на рисунке 2. Знак поверки наносится на пломбы.

Заводской (серийный) номер наносится на маркировочной табличке в цифровом формате, любым технологическим способом, обеспечивающим чёткое изображение и стойкость к внешним воздействующим факторам, а также сохранность в течение всего срока эксплуатации, место нанесения обозначено цифрой 2 на рисунке 2.

Знак утверждения типа наносится на лицевую сторону счетного устройства счётчика фотохимическим методом, место нанесения обозначено цифрой 3 на рисунке 2.

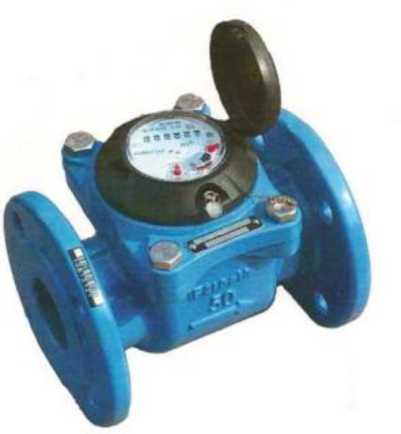

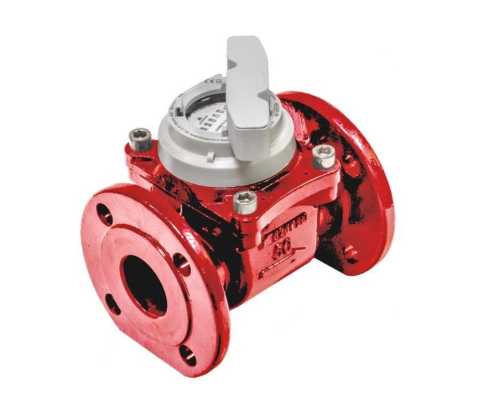

а) Счётчик воды турбинный ВСХН, на примере ВСХН-50

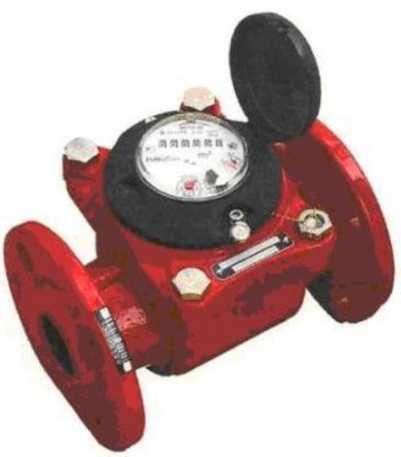

в) Счётчик воды турбинный ВСГН, на примере ВСГН-50

Рисунок 1 - Общий вид счётчиков воды турбинных ВСХН, ВСХНд, ВСГН, ВСТН

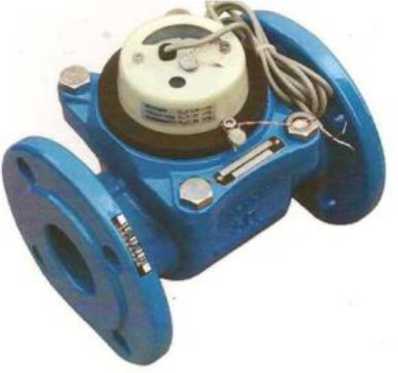

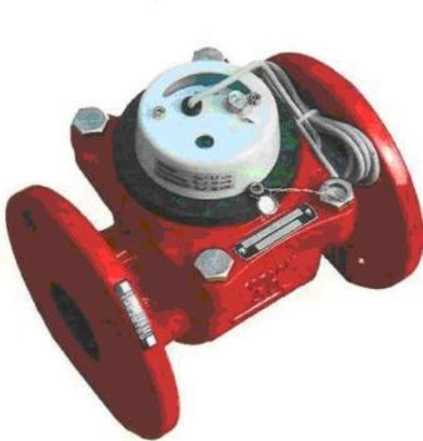

б) Счётчик воды турбинный ВСХНд, на примере ВСХНд-50 г) Счётчик воды турбинный ВСТН, на примере ВСТН-50

а) Счётчик воды турбинный ВСХН

б) Счётчик воды турбинный ВСХНд

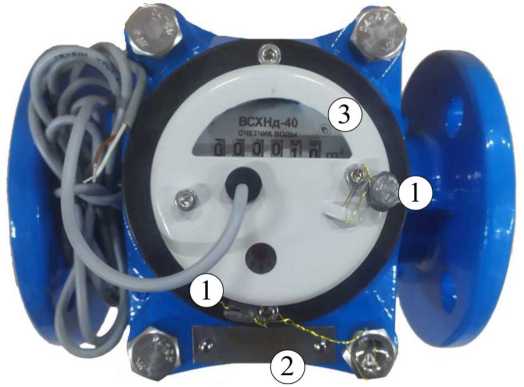

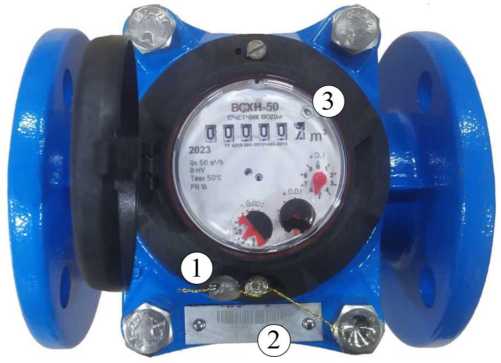

Рисунок 2 - Схема пломбировки от несанкционированного доступа и места нанесения заводского номера и знака утверждения типа

Общий вид счётчиков воды турбинных ВСХН, ВСГН с установленным индукционным модулем приведён на рисунке 3.

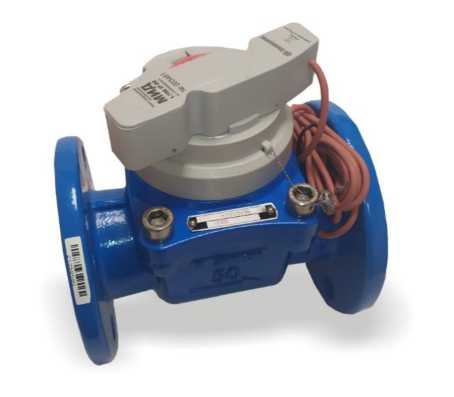

Рисунок 3 - Общий вид счётчиков воды турбинных ВСХН, ВСГН с установленным индукционным модулем

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

наносят на счётное устройство фотохимическим методом и на титульные листы руководства по эксплуатации и паспорта типографским способом.

Таблица 3 - Комплектность средства измерений

приведены п. 1.5 «Устройство и работа счётчика» руководства по эксплуатации РЭ 4213-201-18151455-2024.

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости»

ГОСТ Р 50193.1-92 (ИСО 4064/1-77) Измерение расхода воды в закрытых каналах. Счётчики холодной питьевой воды. Технические требования

ГОСТ 14167-83 Счётчики холодной воды турбинные. Технические требования

ТУ 4213-201-18151455-2014 Счётчики воды турбинные ВСХН, ВСХНд, ВСГН, ВСТН. Технические условия

Акционерное общество «Тепловодомер»

(АО «Тепловодомер»)

ИНН 5029005378

Адрес: 141002, Московская обл., г. Мытищи, ул. Колпакова, д. 2.

Тел./факс: (495) 150-38-16

Web-сайт: https://www.teplovodomer.ru

E-mail: secret@teplovodomer.ru

Общество с ограниченной ответственностью «Водомер»

(ООО «Водомер»)

ИНН 5029217654

Адрес: 141002, Московская область, г. Мытищи, ул. Колпакова, д. 2, к. 14, оф. 63

Teл./факс: (495) 407-06-94

Web-сайт: http://vodomer.su

E-mail: info@vodomer.su

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве»

(ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский пр-кт, 31

Тел.: (495) 544-00-00

Аттестат аккредитации ФБУ «Ростест-Москва» по проведению испытаний средств измерений в целях утверждения типа RA.RU.310639 от 16.04.2015 г.

В части вносимых изменений

Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов»

(ЗАО КИП «МЦЭ»)

Адрес: 125424, г. Москва, Волоколамское ш., д. 88, стр. 8

Телефон/факс: +7 (495) 491-78-12

Web-сайт: http:// www.кип-мцэ.рф

Е-mail: sittek@mail.ru

Уникальный номер записи об аккредитации в Реестре аккредитованных лиц -RA.RU.3113136
