О переоформлении свидетельства об утверждении типа средства измерений № 66029 «Комплексы измерений электрический параметров системы управления электропитанием сверхпроводящих катушек магнитной системы ИТЭР КМБТ» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями ЗАО «ИТЦ Континуум» от 13 апреля 2018 г. № 26 и № 27 п р и к а з ы в а ю:

• 1. Внести изменения в описание типа на комплексы измерений электрический параметров системы управления электропитанием сверхпроводящих катушек магнитной системы ИТЭР КМБТ, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 67489-17, изложив его в новой редакции согласно приложению к настоящему приказу. Установить поверку по документу МП 206.1-.098-2016 с изменением № 1, утвержденному ФГУП «ВНИИМС» 02.04.2018 и распространить его действие в том числе на комплексы измерений электрический параметров системы управления электропитанием сверхпроводящих катушек магнитной системы ИТЭР КМБТ, находящиеся в эксплуатации.

• 2.  Переоформить свидетельство об утверждении типа № 66029 «Комплексы измерений электрический параметров системы управления электропитанием сверхпроводящих катушек магнитной системы ИТЭР КМБТ», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 67489-17, в связи внесением изменений в методику поверки.

• 3.  Управлению метрологии (Е.Р.Лазаренко), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

(--------------------------------\

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: OOE1036ECDCO11E78ODAEOO71B1B53CD41 Кому выдан: Голубев Сергей Сергеевич

Действителен: с 20.11.2017 до 20.11.2018

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы измерений электрических параметров системы управления электропитанием сверхпроводящих катушек магнитной системы ИТЭР КМБТ (далее по тексту комплексы) предназначены для измерений высокого напряжения постоянного и переменного тока промышленной частоты.

Принцип действия комплексов основан на методе емкостно-омического преобразования высокого напряжения с последующей дискретизацией и переводом сигнала в цифровой код.

Комплекс состоит из блока высоковольтного и блока вычислительного.

Блок высоковольтный собран по схеме резистивно-емкостного масштабного преобразователя и имеет секционную структуру. Блок высоковольтный состоит из высоковольтного и низковольтного плеч, размещенных в электроизоляционном и металлическом корпусах соответственно. Высоковольтное плечо собрано из секций последовательно соединенных резисторов, шунтированных электрическими цепями из последовательно соединенных конденсаторов и резисторов, и заполнено изолирующим наполнителем. Корпус низковольтного плеча служит основанием блока и выполнен без применения наполнителя.

Для подключения к источнику высокого напряжения в блоке высоковольтном предусмотрен электрод, выполненный в виде металлического диска со скругленными краями. Для подключения низковольтного плеча к измерительному входу блока вычислительного используется соединительный кабель.

Блок вычислительный представляет собой электронное устройство на базе микропроцессора. Блок вычислительный обеспечивает:

• - синхронизацию внутренних часов с внешним источником точного времени по интерфейсу синхронизации (1PPS);

• - синхронизированное с внутренними часами аналогово-цифровое преобразование сигнала напряжения с измерительного входа в цифровой код;

• - отправку через коммуникационный интерфейс приведенных к физической величине мгновенных значений напряжения в цифровом формате, соответствующем IEC 61850-9-2;

• - запись осциллограмм по приходу оптического импульса и предоставление доступа к осциллограммам по протоколу FTP;

• - определение аварийных ситуаций в системе заземления и управление устройством защитной автоматики.

Комплекс обеспечивает полную гальваническую развязку получателя измерительной информации по коммуникационному порту, а также источника точного времени по порту синхронизации, от высоковольтной измерительной части за счет применения волоконно-оптических линий связи.

Комплексы выпускаются в следующих модификациях КМБТ-С, КМБТ-10 и КМБТ-15, которые отличаются номинальными значениями измеряемого напряжения и метрологическими характеристиками.

Общий вид средства измерений представлен на рисунке 1.

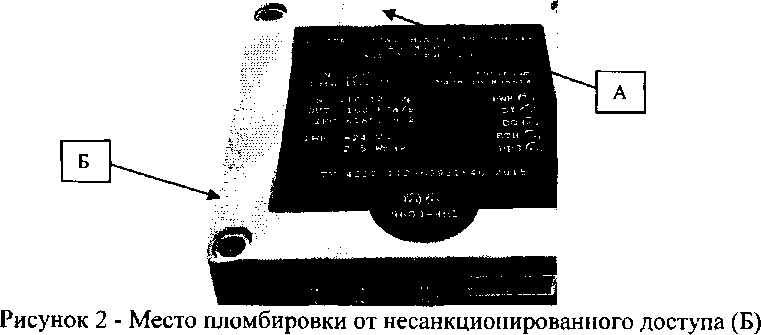

Место пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки представлено на рисунке 2.

Блок высоковольтный

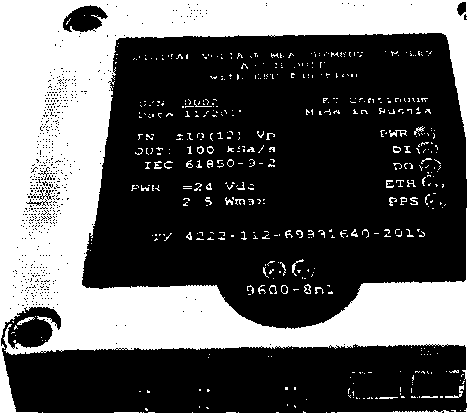

Блок вычислительный

Рисунок 1 - Общий вид средства измерений

и обозначение места нанесения знака поверки (А)

Программное обеспечение отсутствует.

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

наносится типографским способом на титульный лист руководства по эксплуатации.

Таблица 3 - Комплектность средства измерений

осуществляется по документу МП 206.1-098-2016 с изменением №1 «Комплексы измерения электрических параметров системы управления электропитанием сверхпроводящих катушек магнитной системы ИТЭР КМБТ. Методика поверки», утвержденному ФГУП «ВНИИМС» 02 апреля 2018 г.

Основные средства поверки:

Рабочий эталон 2-го разряда по ГОСТ Р 8.648-2008;

Рабочий эталон 3-го разряда по ГОСТ 8.027-2001;

Рабочий эталон 3-го разряда по ГОСТ 8.027-2001;

Рабочий эталон 1-го разряда по ГОСТ Р 8.833-2013;

Вторичный эталон по ГОСТ Р 8.833-2013;

Рабочий эталон 1-го разряда по ГОСТ Р 8.648-2015;

Рабочий эталон 1-го разряда по ГОСТ Р 8.832-2013.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на лицевую панель и на свидетельство о поверке.

приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к комплексам измерений электрических параметров системы управления электропитанием сверхпроводящих катушек магнитной системы ИТЭР КМБТ

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ Р 8.648-2008 ГСП. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1 • 10'² до 2 Ю⁹ Гц

ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы

ГОСТ Р 8.833-2013 ГСИ. Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений электрического напряжения постоянного тока в диапазоне ±(1 ... 500) кВ

ГОСТ Р 8.832-2013 ГСИ. Государственная поверочная схема для средств измерений электрического напряжения переменного тока промышленной частоты в диапазоне от 1 до 500 кВ

КМБТ.112.115 ТУ. Комплексы измерений электрических параметров системы управления электропитанием сверхпроводящих катушек магнитной системы ИТЭР для применения в системах оперативной коммутации тока и заземления. Технические условия.

Закрытое акционерное общество Инженерно-технический центр «КОНТИНУУМ» (ЗАО «ИТЦ Континуум»)

ИНН 7604195933

Адрес: 150000, г. Ярославль, ул. Б. Октябрьская, д. 52-А

Телефон: +7 (4852) 31-38-91

E-mail: continuum@ec-continuum.ru

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 437-55-77

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
