поверки»

13.

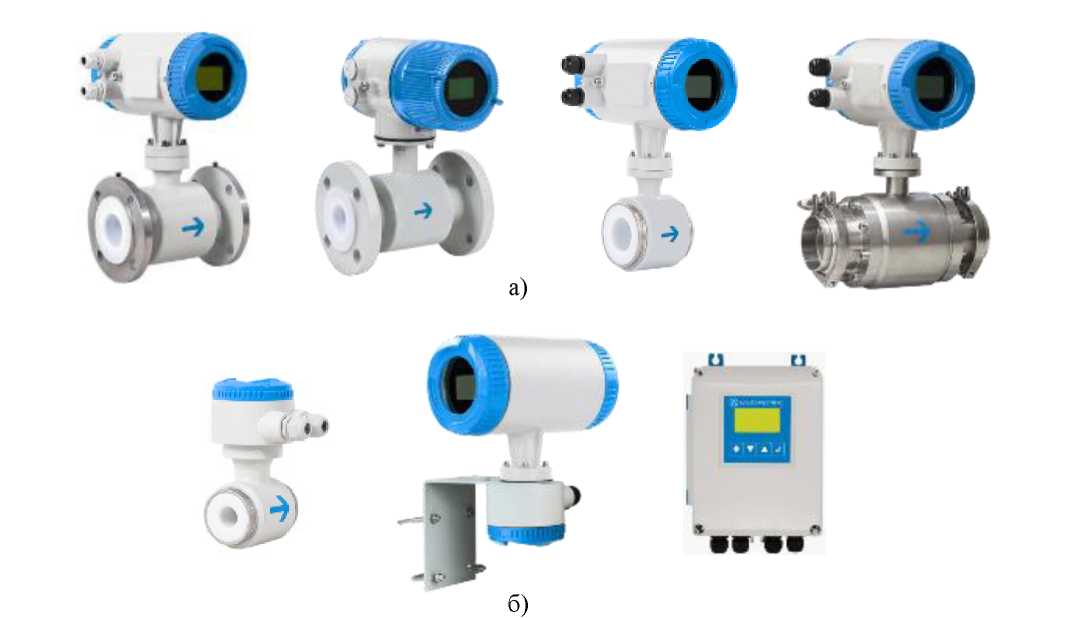

Расходомеры электромагнитные

Аль- фаМаг

С

94493-25

АльфаМаг-Б DN100 зав. №1020А0003, Аль-фаМаг-А DN50 зав. №1020А0002, Аль-фаМаг-Б CN25 зав.№1020А0004

Общество с ограниченной ответственностью «Аль-фаметрикс» (OOO «Аль-фаметрикс»), г. Уфа

Общество с ограниченной ответственностью «Аль-фаметрикс» (OOO «Аль-фаметрикс»), г. Уфа

ОС

МП 208089-2024 «ГСИ. Расходомеры электромагнитные АльфаМаг. Методика поверки»

5 лет

Общество с ограниченной ответственностью «Аль-фаметрикс» (OOO «Аль-фаметрикс»), г. Уфа

ФГБУ «ВНИИМС», г. Москва

04.10.2024

14.

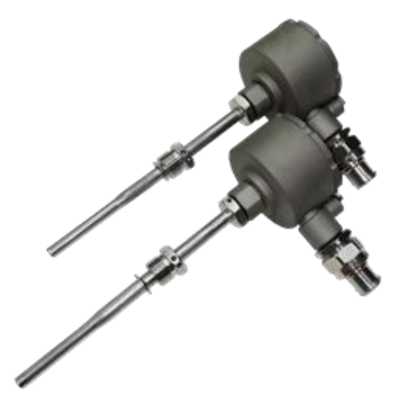

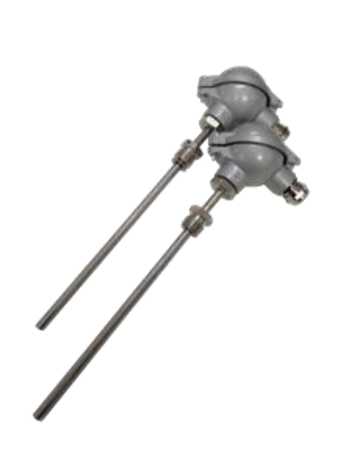

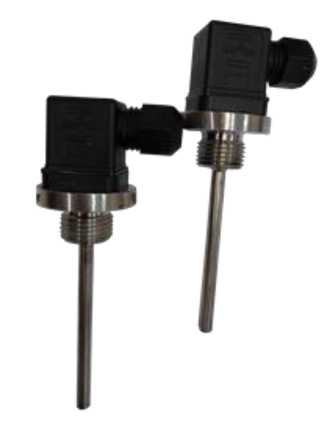

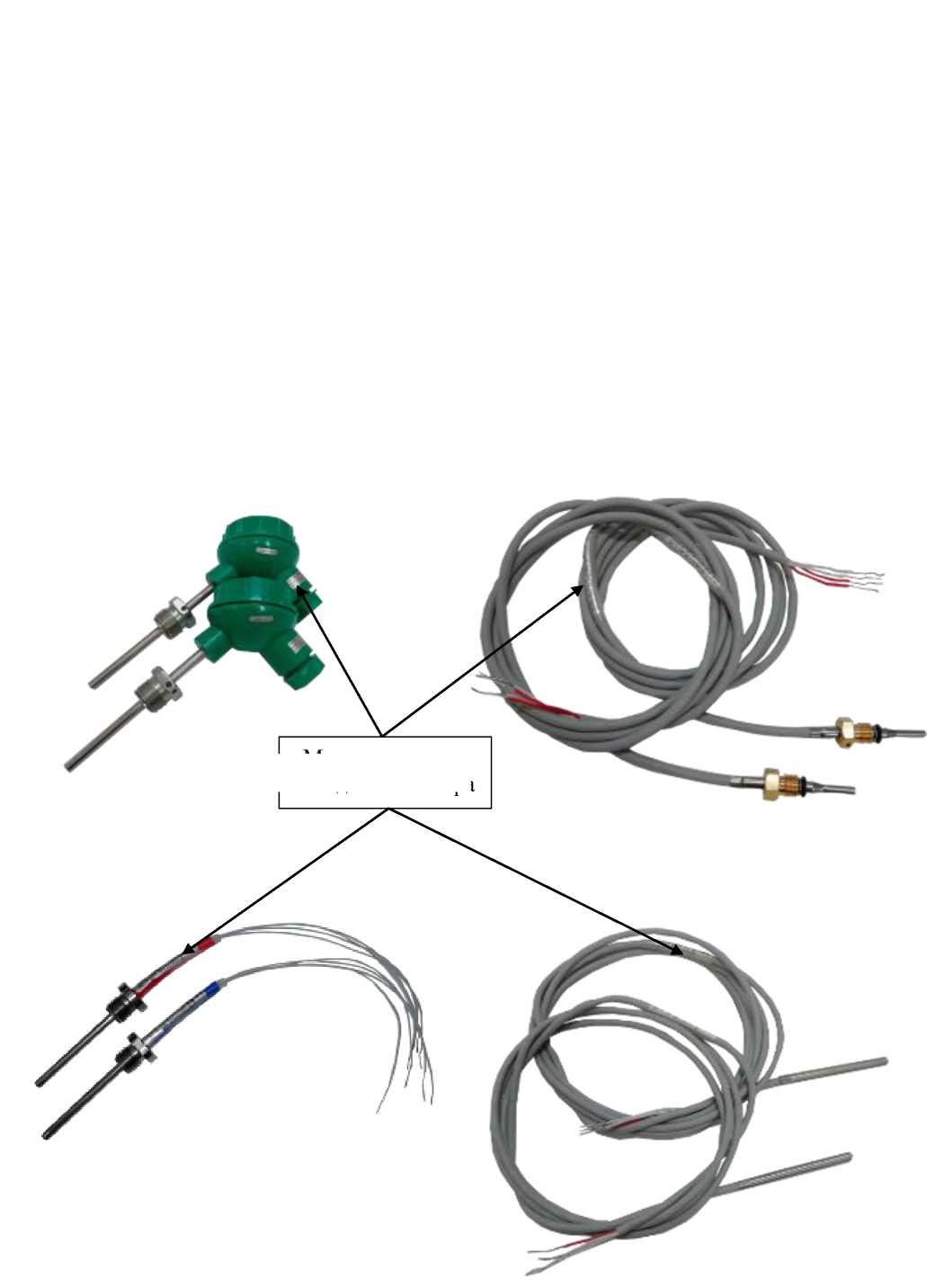

Комплекты термопреобразователей сопротивления платиновых

КТС-Б

С

94494-25

2018361, 2018362, 2018363, 2018364, 2018365

Общество с ограниченной ответственностью «Термо-поинт» (ООО «Термопо-инт»), г. Москва

Общество с ограниченной ответственностью «Термо-поинт» (ООО «Термопо-инт»), г. Москва

ОС

МП 207050-2024 «ГСИ. Комплекты термопре-образова-телей со-противления платиновых КТС-Б. Методика поверки»

4 года

Общество с ограниченной ответственностью «Термо-поинт» (ООО «Термопо-инт»), г. Москва

ФГБУ «ВНИИМС», г. Москва

20.08.2024

15.

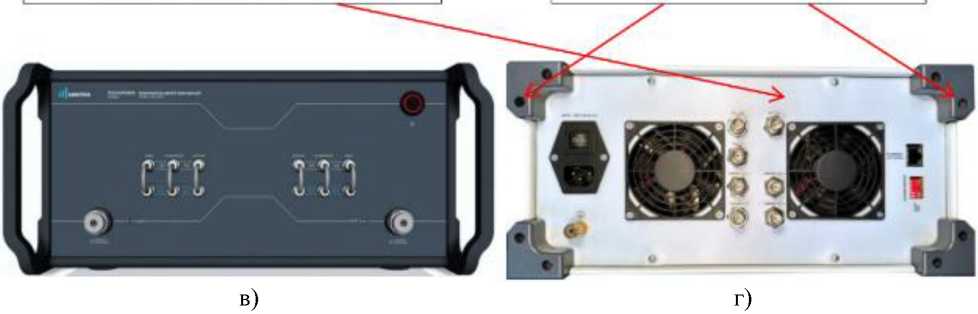

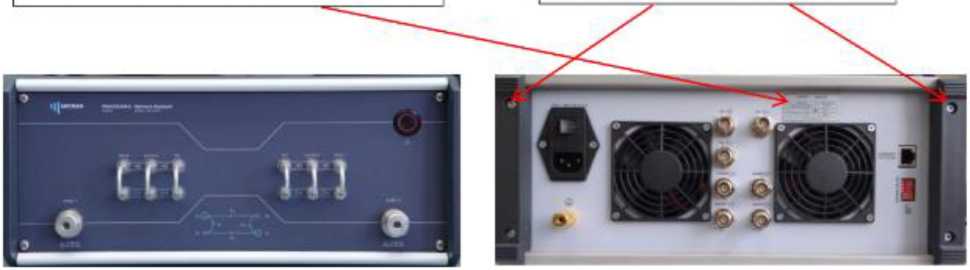

Анализаторы цепей векторные

Р4226А

С

94495-25

1133190021

Акционерное общество «Научно-производственная фирма «МИ-КРАН» (АО «НПФ «МИ-КРАН»), г. Томск

Акционерное общество «Научно-производственная фирма «МИ-КРАН» (АО «НПФ «МИ-КРАН»), г. Томск

РФ

МП 11323-013 «ГСИ. Анализаторы цепей векторные Р4226А. Методика поверки»

1 год

Акционерное общество «Научно-производственная фирма «МИКРАН» (АО «НПФ «МИКРАН»), г. Томск

ФГУП «ВНИИФТРИ», Московская обл., г. Солнечногорск, рп. Менделеево

23.09.2024

16.

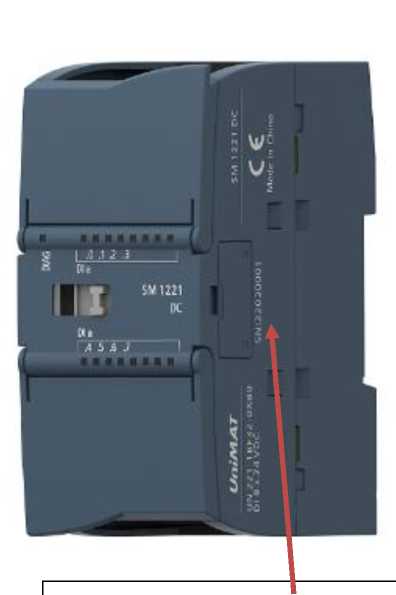

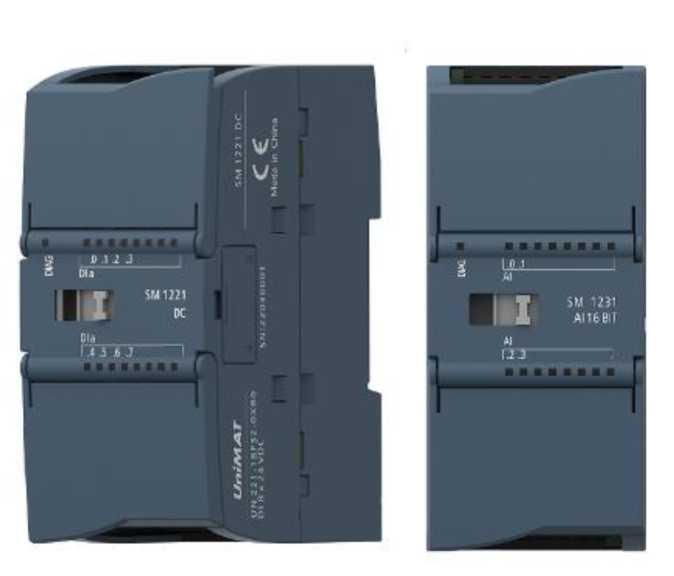

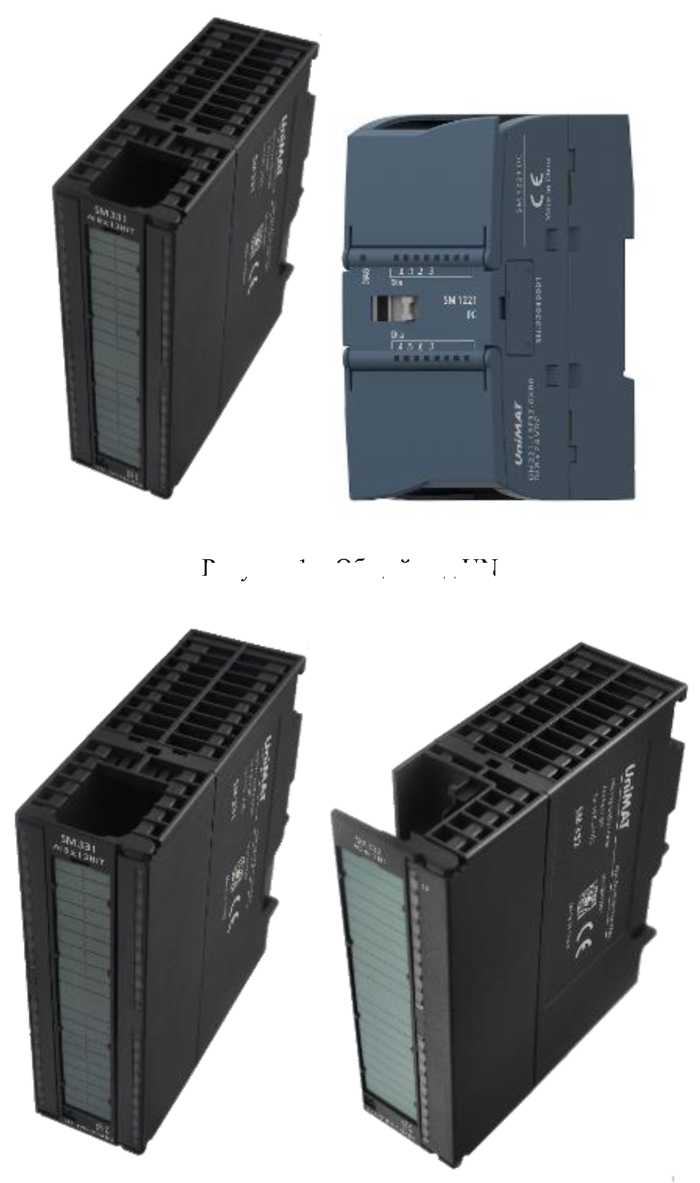

Контроллеры программируемые логические

UN

С

94496-25

UN300 зав. № 03000001, UN1200 зав. № 12000001

«Shenzhen UniMAT Automation Technology Co., Ltd», Китай

«Shenzhen UniMAT Automation Technology Co., Ltd», Китай

ОС

МИ 253999 «ГСИ. Измерительные каналы контроллеров, измерительно-

3 года

Общество с ограниченной ответственностью «Пром-энерго Автоматика» (ООО «Промэнерго Автоматика»),

ФГБУ «ВНИИМС», г. Москва

08.11.2024

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» января 2025 г. № 186

Регистрационный № 94497-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Серверы времени Метроном-РТР-1и-У2

Назначение средства измерений

Серверы времени Метроном-РТР-1U-V2 (далее - серверы) предназначены для формирования высокостабильных по частоте электрических сигналов, корректируемых по сигналам глобальных навигационных систем ГЛОНАСС/GPS; формирования сигналов собственной шкалы времени (ШВ), синхронизированной с национальной ШВ Российской Федерации UTC(SU) для оборудования сетей связи общего пользования и технологических сетей связи.

Описание средства измерений

Принцип действия серверов основан на сравнении сигнала от внешнего источника синхронизации с частотой внутреннего опорного генератора (далее ОГ), подстройке частоты ОГ и формировании шкалы времени по информации от внешнего источника и последующим её хранением.

Серверы обеспечивают приём сигналов эталонной шкалы времени от глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС и GPS и выдачу сигналов частоты и времени в форматах: 1PPS, NMEA, 1PPM, 2,048/10МГц, 2,048 МГц, IRIG-B DC и IRIG-B-AM, а также по сетевым протоколам IEEE 1588-2008 (PTP ver 2), NTP или SNTP.

Серверы выпускаются в двух модификациях: ОСХО (с термостатированным ОГ) и Rb (с рубидиевым ОГ). Наименование модификации указанно на корпусе.

Конструктивно серверы выполнены в виде блока в металлическом корпусе с креплением в 19-дюймовой телекоммуникационной стойке. Корпус выпускается в двух цветах: черном и сером.

Снаружи корпуса расположены разъемы для подключения внешних цепей, светодиодные индикаторы режима работы, дисплей, клавиши управления. Обозначения разъемов на передней панели имеют два формата записи.

Корпус имеет окно с возможностью пломбировки, за которым находится перемычка аппаратной блокировки терминала RS-232 и USB и устройство хранения - SD-карта.

Серверы не имеют узлов регулировки, способных повлиять на измерительную информацию.

Нанесение знака поверки на серверы не предусмотрено.

Заводской номер, идентифицирующий каждый экземпляр средства измерений, наносится в виде цифрового обозначения на наклейке на переднюю панель сервера времени Метроном-РТР- 1U-V2.

Внешний вид сервера с указанием мест пломбирования и нанесения знака утверждения типа и заводского номера приведен на рисунках 1-4.

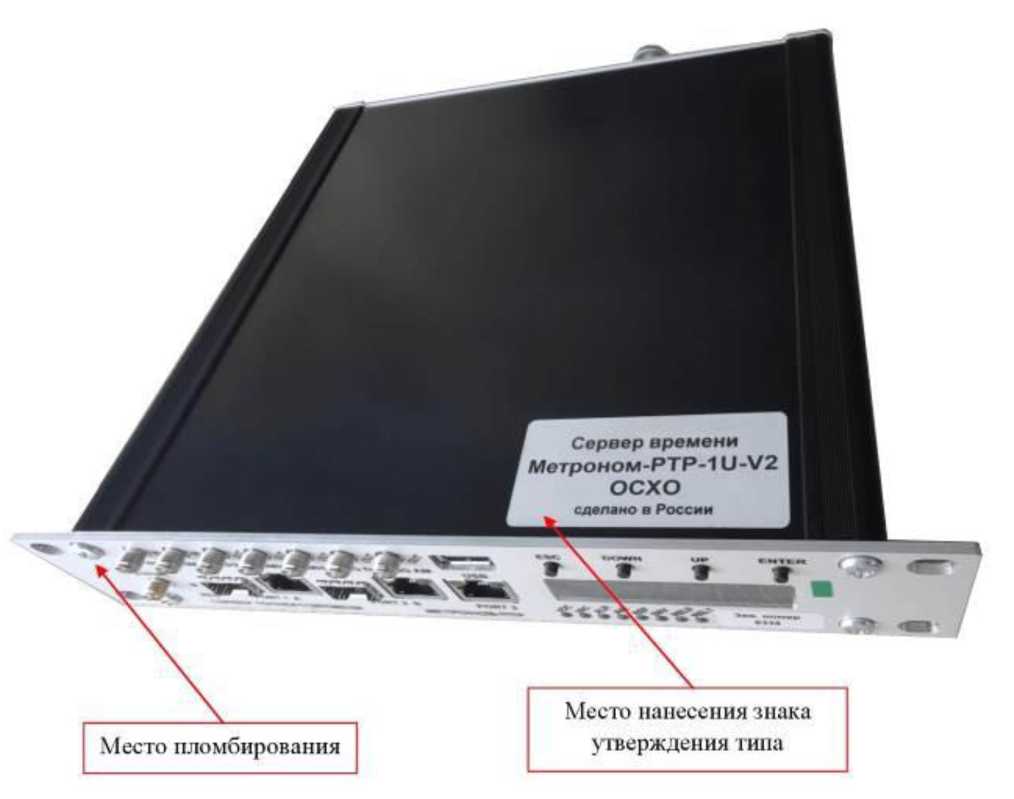

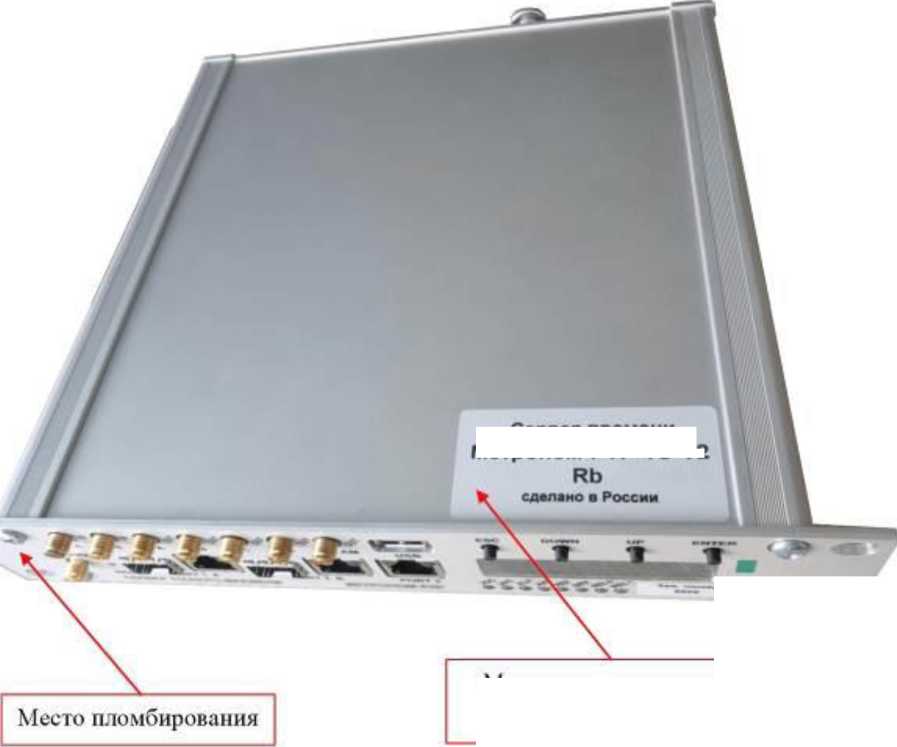

Рисунок 1 - Внешний вид сервера времени Метроном-РТР-1и-У2 в черном корпусе

Сервер времени

Метроном-РТР-1 U-V2

Место нанесения занодского номера

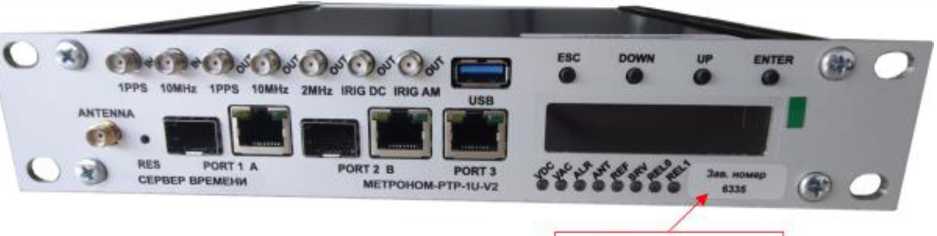

Рисунок 4 - Передняя панель сервера времени Метроном-РТР-1и-¥2 с обозначениями разъемов

Программное обеспечение

Программное обеспечение (ПО) встроенное, с управляющими функциями.

Конструкция серверов исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Запись ПО осуществляется в процессе производства. Доступ к внутренним частям серверов, включая процессор, защищен конструкцией серверов и пломбой. Модификация ПО возможна только на предприятии изготовителе.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с рекомендациями Р 50.2.077-2014.

Идентификационные данные ПО серверов приведены в таблице 1.

Таблица 1 -

данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Сервер Метроном
Номер версии (идентификационный номер) ПО	Не ниже sw 6.ХХ
Цифровой идентификатор ПО (контрольная сумма исполняемого кода)	-
Алгоритм вычисления идентификатора ПО	-
Примечание -ХХ - номер версии метрологически незначимой части встроенного ПО, «ХХ» может принимать целые значения в диапазоне от 0 до 99.

Метрологические и технические характеристики

Таблица 2 -

Наименование характеристики	Значение
Пределы допускаемой абсолютной погрешности привязки метки времени (1PPS) относительно шкалы времени UTC(SU) при наличии синхронизации по сигналам ГНСС, нс	±100
Пределы допускаемой абсолютной погрешности привязки метки времени (1PPS) относительно шкалы времени UTC(SU) при отсутствии синхронизации по сигналам ГНСС в течение 24 часов, мкс: - модификация ОСХО; - модификация Rb.	±30 ±2

Таблица 3 - Основные технические

Наименование характеристики	Значение
	Модификация ОСХО	Модификация Rb
Рабочие условия применения: - температура окружающей среды, °С	от -25 до +50	от -5 до +50
- относительная влажность, %, не более	95	95
Параметры электрического питания: - напряжение переменного тока, В	от 115 до 240
- частота переменного тока, Гц	от 47 до 63
- напряжение постоянного тока (основного), В	от 24 до 60
- напряжение постоянного тока (резервного), В	от 24 до 60
Габаритные размеры сервера, мм, не более: - высота	44
- ширина	240
- длина	205
Масса, кг, не более:	2

Знак утверждения типа

наносится на верхнюю панель сервера в виде наклеиваемой этикетки и/или на руководство по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Сервер времени	Метроном-РТР-1и-¥2	1 шт.
Комплект монтажный в 19-дюймовую стойку	-	1 шт.
Комплект разъемов питания и реле	-	1 шт.
Кабель сетевой 220В с 3-х полюсной вилкой	-	1 шт.
Антенна ГЛОНАСС/GPS/BeiDou Радиус-50 *	Антенна	1 шт.
Антенный кабель с разъемами *	-	1 шт.
Разрядник грозозащиты *	-	1 шт.
Руководство по эксплуатации	КБМТ.468150.20 РЭ	1 экз.
Паспорт	КБМТ.468150.20 ПС	1 экз.
Примечание -* - поставляется по запросу. Состав и тип уточняется при заказе.

Сведения о методиках (методах) измерений

приведены в разделе 5 «Краткая инструкция по работе с сервером» руководства по эксплуатации КБМТ.468150.20 РЭ «Серверы времени Метроном-РТР-1и-¥2. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

Технические условия КБМТ.468150.20 ТУ. Сервер времени Метроном-РТР-1и-¥2.

Правообладатель

Общество с ораниченной ответственностью «КБ Метротек» (ООО «КБ Метротек») ИНН 7715906406

Юридический адрес: 127018, г. Москва, вн.тер. г. муниципальный округ Бутырский, ул. Складочная, д. 3 стр. 7, оф. 24/7

Тел: +7 (499) 760-54-70

E-mail: info@kbmetrotek.ru

Общество с ораниченной ответственностью «Машины (ООО «Машины времени»)

ИНН 9715450340

Юридический адрес: 127018, г. Москва, ул. Складочная, д. 3, стр. 7 Тел: +7 (495) 616-10-01

E-mail: info@metrotek.ru

Общество с ораниченной ответственностью «КБ Метротек» (ООО «КБ Метротек») ИНН 7715906406

Юридический адрес: 127018, г. Москва, вн.тер. г. муниципальный округ Бутырский, ул. Складочная, д. 3 стр. 7, оф. 24/7

Тел: +7 (499) 760-54-70

E-mail: info@kbmetrotek.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Телефон: +7 (495) 544-00-00

Факс: +7 (499) 124-99-96

E-mail: info@rostest.ru

Web-сайт: www.rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310639.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» января 2025 г. № 186

Регистрационный № 94481-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерений количества и параметров нефтегазоводяной смеси на объекте УПСВ-2 ПНС № 4 с УПСВ Малобалыкского месторождения ЦППН-9

Назначение средства измерений

Система измерений количества и параметров нефтегазоводяной смеси на объекте УПСВ-2 ПНС № 4 с УПСВ Малобалыкского месторождения ЦППН-9 (далее - СИКНС) предназначена для измерений массы нефтегазоводяной смеси и массы нетто нефти.

Описание средства измерений

Принцип действия СИКНС основан на прямом методе динамических измерений массы нефтегазоводяной смеси, с помощью счетчиков-расходомеров массовых. Выходные сигналы измерительных преобразователей счетчиков-расходомеров поступают на соответствующие входы комплекса измерительно-вычислительного, который преобразует их и вычисляет массу нефтегазоводяной смеси и массу нетто нефти по реализованному в нем алгоритму.

Монтаж и наладка системы осуществлены непосредственно на объекте эксплуатации в соответствии с проектной и эксплуатационной документацией на систему и ее компоненты. Система представляет собой единичный экземпляр измерительной системы целевого назначения, спроектированной для конкретного объекта. В состав СИКНС входят:

• 1) блок измерительных линий (БИЛ);

• 2)  блок измерений показателей качества нефти (БИК), предназначенный для измерения параметров нефти в нефтегазоводяной смеси;

• 3) система сбора и обработки информации (СОИ), предназначенная для сбора и обработки информации, поступающей от измерительных преобразователей, а также для вычислений, индикации и регистрации результатов измерений.

Состав СИКНС с измерительными компонентами представлен в таблице 1.

Таблица 1 - Состав СИКНС

Наименование и тип средства измерений	Место установки	Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений
Счетчики-расходомеры массовые Micro Motion мод. CMF400	БИЛ	13425-06
Преобразователи давления измерительные	БИЛ, БИК	20729-03
40 мод. 4382		19422-03
Термопреобразователи с унифицированным выходным сигналом ТСПУ 902820/10	БИЛ, БИК	32460-06
Термопреобразователи с унифицированным выходным сигналом Метран-274	БИЛ, БИК	21968-06
Датчик давления ЭнИ-10-Ех-ДИ	БИЛ, БИК	54414-13
Датчик давления Метран-55-Вн ДИ	БИЛ, БИК	18375-08
Влагомеры сырой нефти ВСН-2 мод. ВСН-2-50-100	БИК	24604-12
Счетчики нефти турбинные МИГ мод. МИГ-32Ш	БИК	26776-08
Преобразователи плотности жидкости измерительные 7835	БИК	15644-06
Контроллеры измерительные FloBоss S600	СОИ	38623-08

В состав СИКНС входят показывающие средства измерений давления и температуры нефти утвержденных типов.

СИКНС обеспечивает выполнение следующих функций:

-прямые динамические измерения массы нефтегазоводяной смеси по каждой измерительной линии;

-отбор объединенной пробы в соответствии с ГОСТ 2517;

-поверку преобразователя расхода на месте эксплуатации без нарушения процесса измерений;

-контроль метрологических характеристик средств измерений без нарушения режима непрерывности процесса измерения с возможностью автоматического формирования и печати протоколов контроля метрологических характеристик;

-определение массы нефтегазоводяной смеси по СИКНС в целом;

-косвенные измерения массы нетто нефти по СИКНС в целом.

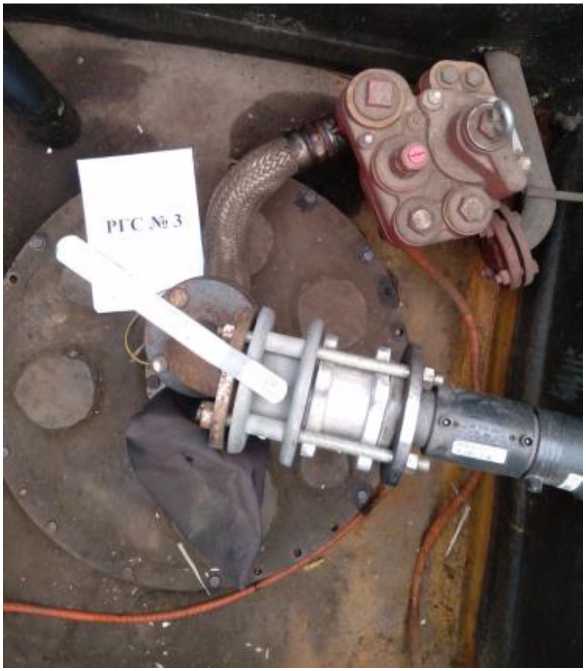

Место расположения СИКНС, заводской номер 01: УПСВ-2 ПНС № 4 с УПСВ Малобалыкского месторождения ЦППН-9. Пломбирование средств измерений, находящихся в составе СИКНС осуществляется согласно требований их описаний типа или МИ 3002-2006. Заводской номер в виде цифрового обозначения указан на информационной табличке установленной на стене блок-бокса СИКНС методом ударной маркировки. Нанесение знака поверки на СИКНС не предусмотрено.

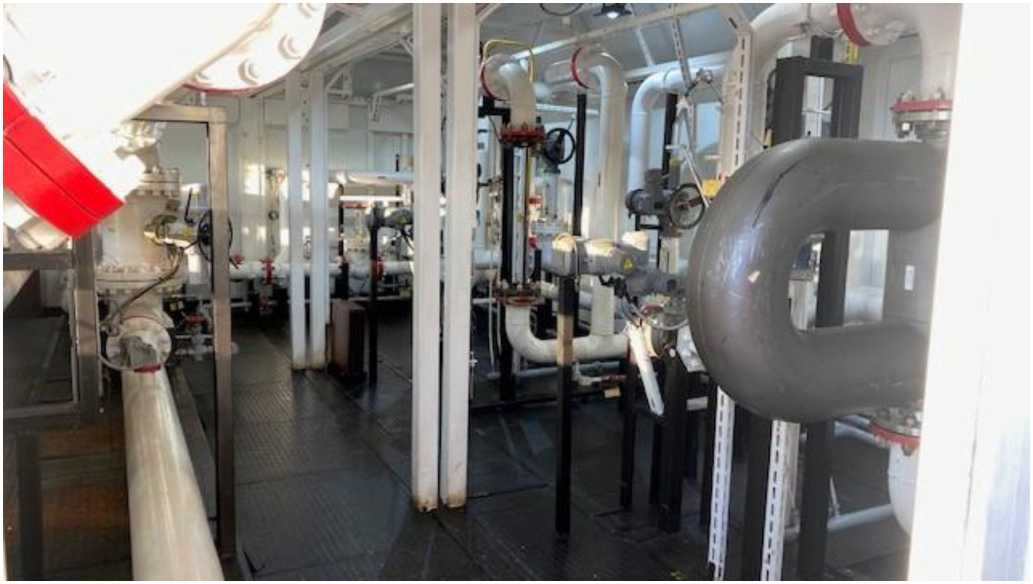

Общий вид СИКНС представлен на рисунке 1.

Таблица 2 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	ИВК
Идентификационное наименование ПО	DNS 4MBU2 2
Номер версии ПО	05.33
Цифровой идентификатор ПО	d63f

Метрологические и технические характеристики

Таблица 3 -

Наименование характеристики	Значение
1	2
Диапазон массового расхода, т/ч	от 50 до 545
Пределы допускаемой относительной погрешности измерения массы нефтегазоводяной смеси	± 0,25

таблицы 3

1	2
Пределы допускаемой относительной погрешности измерений массы нетто нефти в составе измеряемой среды, %, при содержании объемной доли воды в измеряемой среде, %: От 0 до 5 включ.	±1,0
Св. 5 до 15 включ.	± (0,15 ф* + 0,25)
Св. 15 до 25 включ.	± (0,075 ф* + 1,375)
- при использовании влагомера сырой нефти: св. 7 до 15 включ.	± (0,15 ф* + 0,25)
св. 15 до 35 включ.	± (0,075 ф* + 1,375)
св. 35 до 55 включ.	± (0,15 ф* - 1,25)
св. 55 до 65 включ.	± (0,3 ф* - 9,5)
св. 65 до 70 включ.	± 10
св. 70 до 85 включ	± 20
* - где ф - значение объемной доли воды в измеряемой среде, %.

Таблица 4 - Основные технические

Наименование характеристики	Значение
Количество измерительных линий	2 (1 рабочая, 1 контрольно-резервная)
Характеристики измеряемой среды: - температура, °С - давление в измерительной линии, МПа - плотность обезвоженной дегазированной нефти при температуре плюс 20 °С, кг/м3 - плотность пластовой воды при температуре плюс 20 °С, кг/м3 - объемная доля воды в нефтегазоводяной смеси, %, не более - плотность газа в стандартных условиях, кг/м3 - объемная доля растворенного газа в нефтегазоводяной смеси, м3/м3, не более - массовая доля механических примесей в обезвоженной дегазированной нефти, %, не более - массовая концентрация хлористых солей в обезвоженной дегазированной нефти, мг/дм3, не более	от +20 до +60 от 0,3 до 4,0 от 830 до 905 от 1001 до 1005 85 от 0,7 до 1,4 20 0,1 900
Режим работы	непрерывный
Условия эксплуатации: Температура окружающего воздуха, °С - для первичных преобразователей - СОИ (ИВК и АРМ оператора)	от +5 до +35 от + 18 до + 25

Знак утверждения типа

наносится на титульный лист инструкции по эксплуатации СИКНС типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность

Наименование	Обозначение	Количество, шт./экз.
Система измерений количества и параметров нефтегазоводяной смеси на объекте УПСВ-2 ПНС № 4 с УПСВ Малобалыкского месторождения ЦППН-9		1
Инструкция по эксплуатации	-	1

Сведения о методиках (методах) измерений

приведены в документе ВЯ-1782/2023 «Инструкция. Масса нефти в составе нефтегазоводяной смеси. Методика измерений системой измерений количества параметров нефти в нефтегазоводяной смеси (СИКНС) на ПНС № 4 с УПСВ Малобалыкского месторождения УПСВ-2 ООО «РН-Юганскнефтегаз», регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений ФР.1.29.2024.47845.

Нормативные документы, устанавливающие требования к средству измерений

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 6.2.1);

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Общество с ограниченной ответственностью    «РН-Юганскнефтегаз»

(ООО «РН-Юганскнефтегаз») ИНН 8604035473

Юридический адрес: 628301, Ханты-Мансийский автономный округ - Югра, г.о. Нефтеюганск, г. Нефтеюганск, ул. Ленина, стр. 26

Изготовитель

Общество с ограниченной ответственностью «Научно-Производственное предприятие ОЗНА-Инжиниринг» (ООО «НПП ОЗНА-Инжиниринг»)

ИНН 0278096217

Адрес: 450071, Республики Башкортостан, г. Уфа, ул. Менделеева, д. 205А, эт. 1, оф. 19

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Тюменской и Курганской областях, Ханты-Мансийском автономном округе - Югре, Ямало-Ненецком автономном округе» (ФБУ «Тюменский ЦСМ»)

Адрес: 625027, г. Тюмень, ул. Минская, д. 88

Телефон: (3452) 500-532

E-mail: info@csm72.ru

Web-сайт: https://тцсм.рф

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311495.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» января 2025 г. № 186

Регистрационный № 94482-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная учета электроэнергии (АИИС КУЭ) ООО «Байкальская компания» Ново-Иркутская ТЭЦ

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО «Байкальская энергетическая компания» Ново-Иркутская ТЭЦ (далее по тексту - АИИС КУЭ) предназначена для измерения активной и реактивной электроэнергии (мощности), сбора, обработки, хранения, отображения и передачи полученной информации.

Описание средства измерений

АИИС КУЭ, представляет собой многофункциональную трехуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

первый уровень - измерительно-информационные комплексы (ИИК), включающие трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), счётчики активной и реактивной электрической энергии, вторичные измерительные цепи и технические средства приема-передачи данных;

второй уровень - информационно-вычислительные комплексы электроустановки (ИВКЭ), включающие устройства сбора и передачи данных (УСПД) серии RTU-327 и каналообразующую аппаратуру;

третий уровень - информационно-вычислительный комплекс (ИВК), включающий сервер сбора и баз данных (сервер сбора и БД) с программным обеспечением «АльфаЦЕНТР» AC_SE-5000,  систему обеспечения единого времени (СОЕВ),

функционирующую на всех уровнях иерархии на базе устройств синхронизации системного времени (УССВ), автоматизированные рабочие места персонала (АРМ), каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации.

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по проводным линиям связи поступают на измерительные входы электронного счетчика электроэнергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности. Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин. Средние значения активной (реактивной) электрической мощности вычисляются как средние значения мгновенных значений мощности на интервале времени усреднения 30 мин.

Цифровой сигнал со счетчиков по проводным линиям связи с интерфейсом RS-485 поступает на входы соответствующего УСПД, где осуществляется обработка измерительной информации, в частности вычисление электрической энергии и коэффициентов трансформации ТТ и ТН, накопление, хранение и данных на сервер сбора и БД. Для резервирования канала связи предусмотрены резервные жилы в кабеле интерфейса RS-422/485. корпоративной информационно-вычислительной сетью (КИВС) энергетическая компания» и затем с ИВК осуществляется посредством линий связи ООО «Иркутскэнергосвязь», образуя основной канал передачи данных (GSM модем по GPRS). Резервный канал связи образован посредством коммутируемого соединения (GSM модем).

На верхнем уровне системы (ИВК) выполняется формирование и хранение поступающей информации, оформление отчетных документов. По запросу измерительная информация поступает на АРМы, где предусмотрены автоматизированный и оперативный режимы работы и выполняется оформление справочных и отчетных документов.

АИИС КУЭ осуществляет обмен и передачу полученной информации в организации-участники оптового рынка электроэнергии и мощности (ОРЭМ), розничного рынка электроэнергии (РРЭ), АО «СО ЕЭС» через каналы связи в виде xml-файлов форматов, установленных в соответствии с приложением 11.1.1 к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности. Передача макетов в АО «АТС» осуществляется с учетом полученных данных по точкам измерений, входящим в настоящую систему и в АИИС КУЭ смежных субъектов, с ОРЭМ.

АИИС КУЭ функционирующей на синхронизации времени со шкалой единого координированного времени UTC с помощью приема сигналов ГЛОНАСС/GPS устройством синхронизации системного времени (УССВ). Сравнение шкалы времени сервера БД со шкалой времени УССВ ИВК осуществляется во время сеанса связи с УССВ. При наличии расхождения ±1 с и более сервер БД производит синхронизацию собственной шкалы времени со шкалой времени УССВ. Сравнение шкалы времени УСПД со шкалой времени УССВ ИВКЭ осуществляется во время сеанса связи с УССВ. При наличии расхождения ±1 с и более УСПД производит синхронизацию собственной шкалы времени со шкалой времени УССВ. В случае неисправности УССВ ИВКЭ имеется возможность коррекции внутренних часов УСПД от уровня ИВК при расхождении времени более чем на ±1 сек., сравнение шкалы времени УСПД со шкалой времени ИВК осуществляется во время сеанса связи, но не реже одного раза в сутки. Сличение часов счетчиков с часами УСПД происходит при каждом обращении к счетчикам по заданному расписанию, но не реже одного раза в сутки. Синхронизация часов счетчиков проводится при расхождении часов счетчика и УСПД более чем на ±2 сек.

СОЕВ обеспечивает синхронизацию времени компонентов АИИС КУЭ от источника точного времени, регистрацию даты, времени событий с привязкой к ним данных измерений количества электрической энергии с точностью ±5 сек.

Факты коррекции внутренних часов с фиксацией даты и времени до и после коррекции часов счетчика, УСПД и сервера сбора и БД отражаются в соответствующих журналах событий.

Нанесение знака поверки на конструкцию средства измерений не предусмотрено.

Нанесение заводского номера на конструкцию средства измерений не предусмотрено. АИИС КУЭ присвоен заводской номер 002. Заводской номер указывается в формуляре на АИИС КУЭ типографским способом. Место, способ и форма нанесения заводских номеров измерительных компонентов, входящих в состав измерительных каналов (ИК) АИИС КУЭ, приведены в формуляре на АИИС КУЭ.

Программное обеспечение

В АИИС КУЭ используется ПО «АльфаЦЕНТР». Уровень защиты ПО от предусматривает ведение журналов защиты прав пользователей и входа с помощью контрольных сумм, что с Р 50.2.077-2014. Метрологически

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	«АльфаЦЕНТР»
Номер версии (идентификационный номер) ПО	не ниже 12.01
Цифровой идентификатор ПО	3е736в7f380863f44cc8e6f7bd211c54
Алгоритм   вычисления   контрольной   суммы исполняемого кода	MD5
Наименование программного модуля ПО	ac metrology.dU

Метрологические и технические характеристики

Перечень и характеристики основных средств измерений, входящих в состав ИК АИИС КУЭ, с указанием непосредственно измеряемой величины, наименования ввода, типов и классов точности средств измерений, представлены в таблице 2.

Таблица 2 - Перечень и характеристики основных средств измерений, входящих в состав ИК

АИИ	[С КУЭ
ИК №	Наименование ИК	Измерительные компоненты
		ТТ	ТН	Счетчик	УСПД, УССВ
1	2	3	4	5	6
1	НовоИркутская ТЭЦ, ТГ-1 6 кВ	ТШЛ-20-1 ГР № 21255-08 КТ 0,5 Ктт = 8000/5	ЗНОМ-15-63 ГР № 1593-70 КТ 0,5 Ктн = 6000/^3/100/^3	A1802RL- P4G-DW-4 ГР № 31857-11 КТ 0,2S/0,5	УСПД RTU-327-E1-B08- M08 ГР № 41907-09 УССВ-2 ИВК ГР № 54074-13 УССВ-2 ИВКЭ ГР № 54074-13
2	Ново Иркутская ТЭЦ, ТГ-2 6 кВ	ТШЛ-СВЭЛ-20- 3.1 ГР № 67629-17 КТ 0,5S Ктт = 8000/5	ЗНОМ-15-63 ГР № 1593-70 КТ 0,5 Ктн = 6000/^3/100/^3	A1802RL- P4G-DW-4 ГР № 31857-11 КТ 0,2S/0,5
3	НовоИркутская ТЭЦ, ТГ-3 15,75 кВ	ТШЛ 20 ГР № 1837-63 КТ 0,2 Ктт = 10000/5	ЗНОМ-15-63 ГР № 1593-70 КТ 0,5 Ктн = 15750/^3/100/^3	A1802RAL- P4GB-DW-4 ГР № 31857-11 КТ 0,2S/0,5
4	Ново Иркутская ТЭЦ, ТГ-4 15,75 кВ	ТШЛ20Б-1 ГР № 4016-74 КТ 0,2 Ктт = 10000/5	ЗНОМ-15-63 ГР № 1593-70 КТ 0,5 Ктн = 15750/V3/100/V3	A1802RL- P4G-DW-4 ГР № 31857-11 КТ 0,2S/0,5

Примечания:

• 1. Допускается замена ТТ, ТН и счетчиков на аналогичные, утвержденных типов, с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что предприятие-владелец не претендует на улучшение метрологических характеристик.

• 2. Допускается замена УСПД и УССВ на аналогичные утвержденных типов.

• 3. Замена оформляется актом в установленном собственником АИИС КУЭ порядке. Акт хранится совместно с настоящим описанием типа АИИС КУЭ как его неотъемлемая часть.

Таблица 3 - Основные метрологические характеристики ИИК

Номер ИК	Вид электрической энергии	Границы основной погрешности, (±5) %	Границы погрешности в рабочих условиях, (±5) %
1	Активная Реактивная	1,0 2,9	2,6 4,6
2, 6	Активная Реактивная	1,0 2,9	2,6 4,6
3-5	Активная Реактивная	0,8 1,5	1,7 2,4
7-16	Активная Реактивная	0,8 2,8	2,2 4,5
17, 18	Активная Реактивная	0,8 1,6	2,3 2,7
Примечание: 1. В качестве характеристик погрешности ИК установлены границы допускаемой относительной погрешности ИК при доверительной вероятности, равной 0,95. 2. Характеристики погрешности ИК указаны для измерений активной и реактивной электроэнергии на интервале времени 30 минут. 3.  Погрешность в рабочих условиях указана для силы тока 2(5) % от 1ном cos9 = 0,8 инд и температуры окружающего воздуха в месте расположения счетчиков для ИК №№ 1-18 от 0 до + 30 °C. 4. Предел допускаемой погрешности СОЕВ АИИС КУЭ составляет ±5с.

Основные технические характеристики ИК приведены в таблице 4.

Таблица 4 - Основные технические

ИК

Наименование характеристики	Значение
1	2
Количество измерительных каналов	18
Нормальные условия: параметры сети: - напряжение, % от Uном	от 99 до 101
- ток, % от Iном	от 100 до 120
- частота, Гц	от 49,85 до 50,15
- коэффициент мощности cos9	0,9
- температура окружающей среды, °С	от +21 до +25
Условия эксплуатации: параметры сети: - напряжение, % от Uном	от 90 до 110
- ток, % от Iном	от 2 до 120
- коэффициент мощности	от 0,5 инд. до 0,8 емк.
- частота, Гц	от 49,8 до 50,2
- температура окружающей среды для ТТ и ТН, оС	от -60 до +45
- температура окружающей среды в месте расположения	от +18 до +22
электросчетчиков, оС: - температура окружающей среды в месте расположения сервера, °С	от +18 до +22
Надежность применяемых в АИИС КУЭ компонентов: Электросчетчики: - среднее время наработки на отказ для электросчетчика A1802RAL-Р4GB-DW-4, ч, не менее	120000
- среднее время восстановления работоспособности, ч	2
УСПД: - среднее время наработки на отказ для УСПД RTU-327LV, ч, не менее	240000
- среднее время восстановления работоспособности, ч	2
Сервер: - среднее время наработки на отказ, ч, не менее	70000
- среднее время восстановления работоспособности, ч	1
Глубина хранения информации: Электросчетчики: - тридцатиминутный профиль нагрузки в двух направлениях, сут, не менее	300
- при отключении питания, лет, не менее	10
Сервер: - хранение результатов измерений и информации состояний средств измерений, лет, не менее	3,5
УСПД: - суточные данные о тридцатиминутных приращениях электропотребления по каждому каналу и электропотребление за месяц по каждому каналу, сут, не менее	45
- сохранение информации при отключении питания, лет, не менее	10

Надежность системных решений:

• - защита от кратковременных сбоев питания сервера и УСПД с помощью источника бесперебойного питания;

• - резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии с помощью электронной почты и сотовой связи.

В журналах событий фиксируются факты:

• - журнал счётчика: параметрирования; пропадания напряжения; коррекции времени в счетчике;

• - журнал УСПД: параметрирования; пропадания напряжения;

коррекции времени в счетчике и УСПД;

пропадание и восстановление связи со счетчиком.

Защищённость применяемых компонентов:

• - механическая защита от несанкционированного доступа и пломбирование: электросчётчика;

промежуточных клеммников вторичных цепей напряжения; испытательной коробки;

УСПД; сервера;

• - защита на программном уровне информации при хранении, передаче, параметрировании: электросчетчика;

УСПД; сервера.

Возможность коррекции времени (функция автоматизирована):

• - электросчетчиках;

• - УСПД;

• - ИВК.

Возможность сбора информации о результатах измерений (функция автоматизирована).

Цикличность (функция автоматизирована):

• - измерений 30 мин;

• - сбора 30 мин.

Знак утверждения типа

наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом. Нанесение знака утверждения типа на средство измерений не предусмотрено.

Комплектность средства измерений

Комплектность АИИС КУЭ приведена в таблице 5.

Таблица 5 - Комплектность АИИС КУЭ

Наименование	Обозначение	Количество, шт./экз.
1	2	3
Трансформатор тока	ТШЛ-20-I	6
Трансформатор тока	ТШЛ-20Б-1	3
Трансформатор тока	ТШЛ-СВЭЛ-20	3
Трансформатор тока	ТШЛ-20	6
Трансформатор тока	ТВ-220	24
Трансформатор тока	ТФЗМ-220Б-IV У1	6
Трансформатор тока	GIS-12	6
Трансформатор напряжения	ЗНОМ-15-63	15
Трансформатор напряжения	GSES 12D	6
Трансформатор напряжения	НАМИ-220	12
Счетчик электрической энергии	А1802RL-P4G-DW-4	5
Счетчик электрической энергии	А1802RAL-P4G-DW-4	2
Счетчик электрической энергии	A1802RАL-P4GВ-DW-4	11
Устройство сбора и передачи данных	RTU-327	1
Устройство синхронизации системного времени	УССВ-2	2
Программное обеспечение	ПО «АльфаЦЕНТР»	1
Методика поверки	-	1
Паспорт-Формуляр	ИРМТ.411711.289.19.ПФ	1

Сведения о методиках (методах) измерений

приведены в документе «Методика (методы) измерений электрической энергии и мощности на подстанциях сальдо-перетоков ООО «Байкальская энергетическая компания» Ново-Иркутская ТЭЦ, аттестованном ООО «ИРМЕТ», г. Иркутск, аттестат об аккредитации № RA.RU.314359.

Нормативные документы, устанавливающие требования к средству измерения

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ   34.604-90   «Информационная технология. Комплекс стандартов

на автоматизированные системы. Автоматизированные системы. Стадии создания»;

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».

Правообладатель

Общество с ограниченной ответственностью «ИРМЕТ» (ООО «ИРМЕТ») ИНН 3811053048

Юридический адрес: 664075, г. Иркутск, ул. Байкальская, д. 239, к. 26 «А» Телефон: (395-2) 795-750

Факс: (395-2) 795-750

E-mail: irmet@irmet.ru

Web-сайт: http://www.irmet.ru

Изготовитель

Общество с ограниченной ответственностью «ИРМЕТ» (ООО «ИРМЕТ») ИНН 3811053048

Адрес: 664075, г. Иркутск, ул. Байкальская, д. 239, к. 26 «А»

Телефон: (395-2) 795-750

Факс: (395-2) 795-750

E-mail: irmet@irmet.ru

Web-сайт: http://www.irmet.ru

Испытательный центр

Общество с ограниченной ответственностью «ИРМЕТ» (ООО «ИРМЕТ») Адрес: 664075, г. Иркутск, ул. Байкальская, д. 239, к. 26А Телефон: (395-2) 795-750 Факс: (395-2) 795-750

E-mail: irmet@irmet.ru

Web-сайт: http://www.irmet.ru

Уникальный номер в реестре аккредитованных лиц № RA.RU.314306.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» января 2025 г. № 186

Регистрационный № 94483-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Приборы автоматические электронные для измерения артериального давления и частоты пульса

Назначение средства измерений

Приборы автоматические электронные для измерения артериального давления и частоты пульса (далее по тексту - приборы) предназначены для косвенного (неинвазивного) измерения артериального давления осциллометрическим методом и частоты пульса.

Описание средства измерений

Принцип действия приборов основан на программном анализе параметров сигнала пульсовой волны пациента при снижении давления воздуха в компрессионной манжете. Частота пульса определяется по частоте пульсаций давления воздуха в компрессионной манжете в интервале времени от момента определения систолического до момента определения диастолического давления. Нагнетание воздуха в манжету производится компрессором автоматически. Результаты измерений представляются на экране дисплея (ЖК-дисплей) прибора в цифровом виде. Измерения артериального давления и частоты пульса производятся автоматически.

Конструктивно приборы состоят из электронного измерительного блока, внутри которого находится датчик давления, компрессор и узел обработки сигнала пульсовой волны, и манжеты компрессионной, которая представляет собой пневматическую камеру в чехле с застежкой для ее фиксации на руке. Манжета компрессионная фиксируется на запястье (L2 Compact) или на плече (L1 ECO, L3 Premium).

На лицевой панели электронного измерительного блока находятся экран большого ЖК-дисплея, кнопка старта измерений, кнопка записи результатов измерений в память. На экране ЖК-дисплея предусмотрена индикация результатов измерения: систолического, диастолического давления и частоты пульса, а также служебной информации (текущее значение давления в манжете, сообщение ошибки измерения, знак уровня зарядки элементов питания). Приборы после включения питания автоматически осуществляют самотестирование, установку нуля канала измерений давления в манжете, индикацию заряда элементов питания и ошибок, возникающих в процессе измерения.

К настоящему типу средств измерений относятся приборы трех моделей:

• - L1 ECO;

• - L2 Compact;

• - L3 Premium.

Нанесение знака поверки на приборы не предусмотрено.

Пломбирование приборов от несанкционированного доступа не предусмотрено.

Серийный номер, идентифицирующий каждый экземпляр приборов, в виде цифрового обозначения, состоящего из арабских цифр, наносится методом печати при помощи наклейки или методом лазерной гравировки на обратной или боковой стороне корпуса электронного измерительного блока.

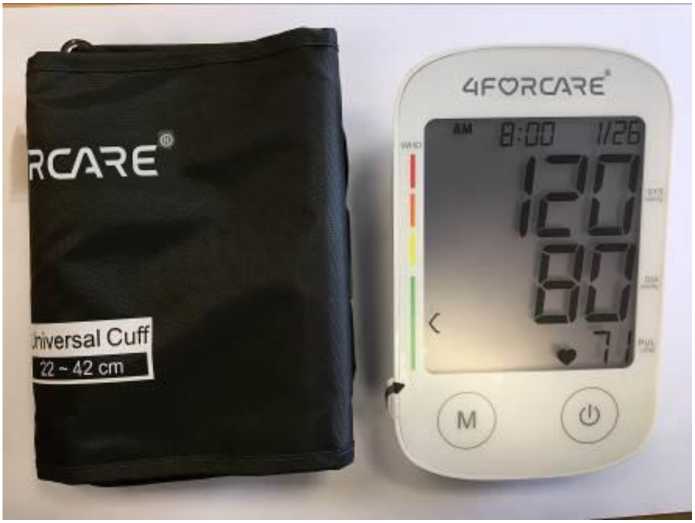

Общий вид приборов представлен на рисунке типа и серийного номера представлено на рисунке 2.

Модель L3 Premium

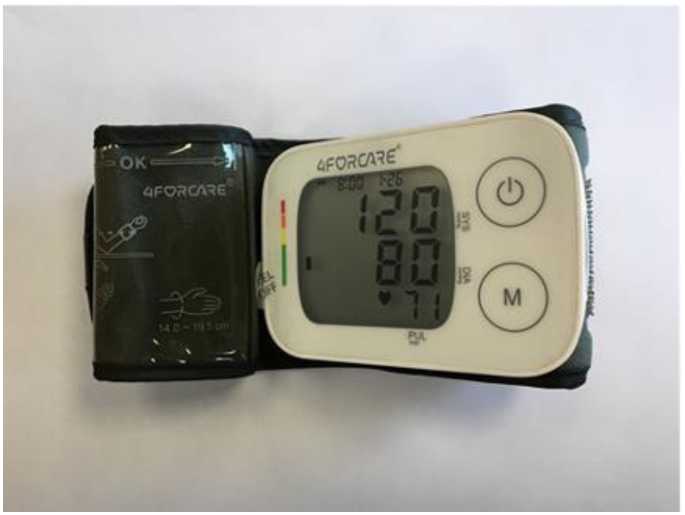

Рисунок 1 - Общий вид приборов автоматических электронных для измерения артериального давления и частоты пульса

Рисунок 2 - Место нанесения знака утверждения типа (А) и серийного номера (Б)

Программное обеспечение

Приборы имеют встроенное программное обеспечение (ПО), которое используется для проведения измерений и обработки полученных результатов. Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Конструкция средств измерений исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 -

данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	-
Номер версии (идентификационный номер ПО)	А01

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон показаний давления воздуха в компрессионной манжете, мм рт.ст.	от 0 до 300
Диапазон измерений давления воздуха в компрессионной манжете, мм рт.ст.	от 40 до 260
Пределы допускаемой абсолютной погрешности измерений давления воздуха в компрессионной манжете, мм рт.ст.	±3
Диапазон измерений частоты пульса, мин-1	от 40 до 180
Пределы допускаемой относительной погрешности измерений частоты пульса, %	±5

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Габаритные размеры (ширинахвысотахглубина), мм, не более: L1 ECO	80х107х52
L2 Compact	89х60х31
L3 Premium	95х150х41
Масса, кг, не более: L1 ECO	0,166
L2 Compact	0,070
L3 Premium	0,235
Напряжение питания, В: L1 ECO (четыре батарейки типа ААА)	6
L2 Compact (две батарейки типа ААА)	3
L3 Premium (четыре батарейки типа ААА)	6
Рабочие условия эксплуатации: - температура окружающей среды, °С	от +10 до +40
- относительная влажность воздуха, %, не более	85
- атмосферное давление, кПа	от 80 до 105

Знак утверждения типа

наносится методом печати при помощи наклейки или методом лазерной гравировки на обратной или боковой стороне корпуса электронного измерительного блока и (или) на инструкцию по применению типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество, шт.
L1 ECO
Электронный блок		1
Манжета		1
Элемент питания	ААА	4
Мягкий чехол для хранения		1
Инструкция по применению		1
Гарантийный талон		1
L2 Compact
Электронный блок со встроенной манжетой		1
Элемент питания	AAА	2
Пластиковая емкость с защелкой для хранения		1
Инструкция по применению		1
Гарантийный талон		1
L3 Premium
Электронный блок		1
Манжета		1
Элемент питания	AAА	4
Мягкий чехол для хранения		1
Инструкция по применению		1
Гарантийный талон		1

Сведения о методиках (методах) измерений

приведены в п.10 «Настройка и порядок работы» инструкции по применению.

Нормативные документы, устанавливающие требования к средству измерений

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (Измерения при осуществлении деятельности в области здравоохранения, п. 1.6);

Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3464 «Об утверждении государственной поверочной схемы для электродиагностических средств измерений медицинского назначения»;

ГОСТ Р 50444-2020 «Приборы, аппараты и оборудование медицинские. Общие технические требования»;

Стандарт предприятия «Приборы автоматические электронные для измерения артериального давления и частоты пульса».

Правообладатель

Andon Health Co., Ltd., Китай

Адрес: No 3, Jinping Street, YaAn Road, Nankai District, Tianjin, 300190, China Телефон: +86-22- 87611660

E-mail: liuzhq@jiuan.com

Изготовитель

Andon Health Co., Ltd, Китай

Адрес: No 3, Jinping Street, YaAn Road, Nankai District, Tianjin, 300190, China

Испытательный центр

Акционерное общество «Независимый институт испытаний медицинской техники» (АО «НИИМТ»)

Адрес: 115419, г. Москва, ул. Орджоникидзе, д. 11, стр. 42, эт. 1, помещ. II, ком. 16, 17, 31, 35, 35а

Телефон: +7 (495) 278-78-78

E-mail: niimt2@niimt2.ru

Уникальный номер записи в реестре аккредитованных лиц № 30035-12.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» января 2025 г. № 186

Регистрационный № 94484-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Дозиметры универсальные UNIDOS Romeo

Назначение средства измерений

Дозиметры универсальные UNIDOS Romeo (далее - дозиметры) предназначены для измерений поглощенной дозы в воде и мощности поглощенной дозы в воде фотонного, электронного и протонного излучений.

Описание средства измерений

Принцип работы дозиметров основан на измерении тока (заряда), возникающего в ионизационной камере под действием ионизирующего излучения с последующим преобразованием в измеряемую физическую величину.

Конструктивно дозиметры состоят из электрометра UNIDOS Romeo типа 10053 (далее - электрометр) и ионизационных камер (далее - ИК) типов 30013, 31010, 31021, 31024, 31022, 34001, 31025, 34045. Маркировка электрометра и ИК включает в себя двухзначный буквенный индекс, обозначающий тип соединения, и цифровой индекс, обозначающий тип электрометра и ИК (TM - соединение PTW-М; TN - соединение BNT; TW - соединение TNC). Для коммутации электрометра и ИК, при необходимости, используются удлинительные кабели и кабели-адаптеры.

Для отображения результатов измерений и управления устройством используется сенсорный экран.

Общий вид электрометра, ИК и кабелей-адаптеров приведен на рисунках 1-10, место нанесения знака утверждения типа приведено на рисунке 1, места размещения заводских номеров электрометра и ИК приведены на рисунке 11.

Заводской номер в цифровом формате наносится на этикетку на боковой стенке разъема ионизационной камеры и на задней панели электрометра методом компьютерной графики.

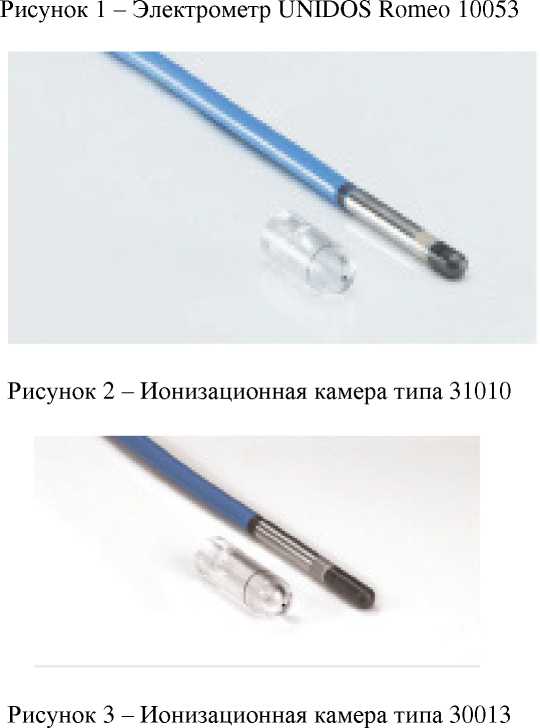

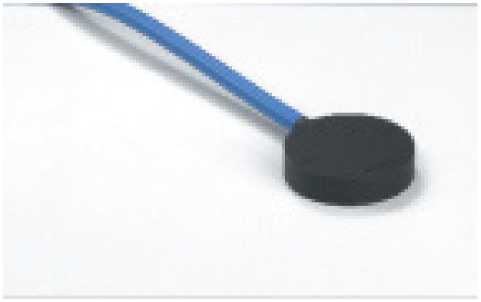

Рисунок 5 - Ионизационная камера типа 34001

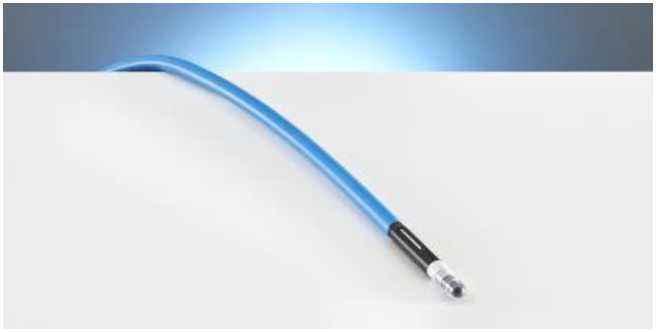

Рисунок 6 - Ионизационная камера типа 31021

Рисунок 7 - Ионизационная камера типа 31024

Рисунок 8 - Ионизационная камера типа 31022

Рисунок 9 - Ионизационная камера типа 31025

PTW T26038.1.002-0,3

PTW T26032.1.002-0,3

PTW T26042.1.002-0,3

PTW T26029.1.002-0,3

BNT (female) PTW M (female)

TNC (female)

PTW M (male)

BNT (male)

TNC (male)

TNC (female)

TNC (male)

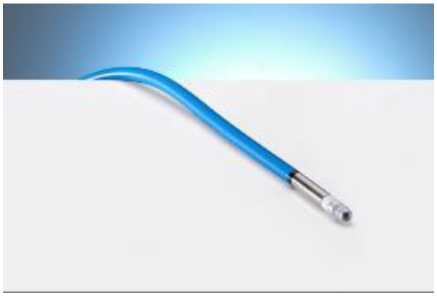

Рисунок 10 - Кабели-адаптеры для соединения электрометра и ИК

Маркировка типа соединения

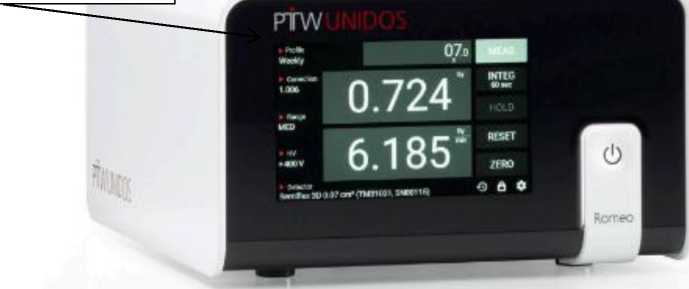

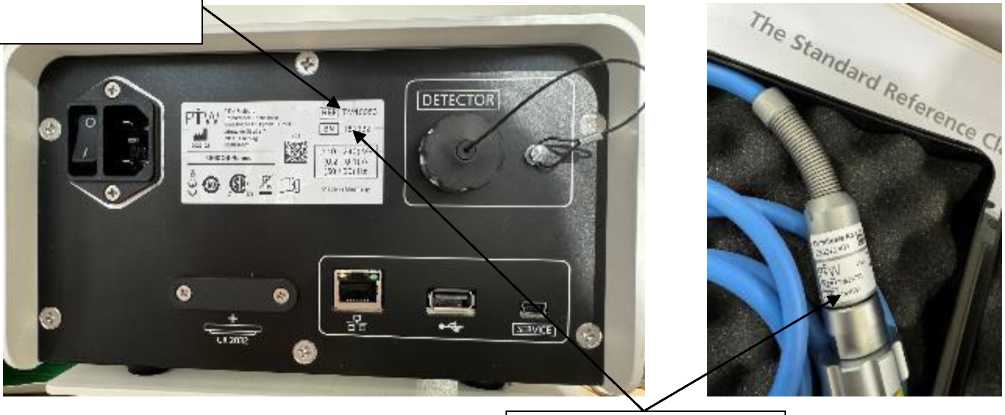

Рисунок 11 - Вид места расположения заводского номера на электрометре и ИК

Места расположения заводского номера

Заводской номер, однозначно идентифицирующий каждый экземпляр дозиметра, присваивается по номеру электрометра UNIDOS Romeo. Маркировка ионизационной камеры содержит следующие данные: тип ионизационной камеры, заводской номер, знак предприятия изготовителя. Маркировка электрометра содержит следующие данные: наименование оборудования, наименование и адрес предприятия изготовителя, дату изготовления, параметры питания.

Заводские номера составных частей дозиметра указываются по эксплуатации.

Пломбирование составных частей дозиметра не предусмотрено.

Нанесение знака поверки на средство измерений не предусмотрено.

Программное обеспечение

Программное обеспечение (далее - ПО) предназначено для управления дозиметром, выполнения измерений, отображения измеряемых величин, создания и хранения библиотеки детекторов и соответствующих им поправочных коэффициентов (градуировочных коэффициентов). ПО является неотъемлемой частью дозиметра.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «высокий».

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 -

данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	UNIDOS ROMEO
Номер версии (идентификационный номер) ПО	не ниже 1.2.4
Цифровой идентификатор ПО	-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики дозиметров

Наименование характеристики	Значение
Диапазон измерений мощности поглощенной дозы (МПД) в воде фотонного, электронного и протонного излучений для ионизационных камер, Гр/мин:
30013	от 6,0.10-4 до 3,0.102
31010	от 3,6.10-3 до 3,5.103
34001	от 1,0.10-3 до 3,1.102
34045	от 1,0.10-3 до 3,1.102
Диапазон измерений поглощенной дозы (ПД) в воде фотонного, электронного и протонного излучений для ионизационных камер, Гр:
30013	от 1,0.10-4 до 1,0.106
31010	от 6,0.10-4 до 1,0.106
34001	от 2,0.10-4 до 1,0.106
34045	от 2,0.10-4 до 1,0.106
Диапазон измерений МПД в воде фотонного излучения для ионизационных камер, Гр/мин:
31022	от 3,0.10-2 до 2,7.103
31025	от 3,0.10-2 до 2,7.103
31021	от 6,0.10-3 до 4,0.102
31024	от 6,0.10-3 до 4,0.102

Наименование характеристики	Значение
Диапазон измерений ПД в воде фотонного излучения для ионизационных камер, Гр:
31022	от 5,0.10-3 до 1,0.106
31025	от 5,0.10-3 до 1,0.106
31021	от 6,0.10-3 до 1,0.106
31024	от 6,0.10-3 до 1,0.106
Пределы допускаемой основной относительной погрешности измерений МПД и ПД в воде фотонного излучения '*, %	±2,0
Пределы   допускаемой   относительной   погрешности измерений МПД и ПД в воде электронного излучения2), %	±2,7
Пределы   допускаемой   относительной   погрешности при измерении МПД и ПД в воде протонного излучения2), %	±3,8
1) - для условий измерения: поле излучения радионуклида 60Co, в стандартном водном фантоме с геометрическими размерами 30 х 30 х 30 см, на глубине, соответствующей поверхностной плотности 5 г/см2; 2) - с учетом применения kq; kq - поправка на качество радиационного пучка из документа «Technical reports series No. 398 (Rev. 1) INTERNATIONAL ATOMIC ENERGY AGENCY VIENNA, 2024», таблица 16 - для фотонного излучения, таблица 20 -для электронного излучения, таблица 37a,b - для протонного излучения; калибровочный коэффициент для конкретного варианта ионизационной камеры (Гр/Кл) определен в поле излучения радионуклида 60Co, на расстоянии источник излучения - ионизационная камера 100 см, в стандартном водном фантоме с геометрическими размерами 30 х 30 х 30 см, на глубине, соответствующей поверхностной плотности 5 г/см2.

Таблица 3 - Основные технические

Наименование характеристики	Значение
Диапазон регистрируемых энергий фотонного излучения для ионизационных камер, МэВ:
30013	от 0,03 до 501)
31010	от 0,14 до 501)
31021, 31024	от 1,25 до 501)
31022,31025,34001	от 1,25 до 251)
34045	1,25
Диапазон регистрируемых энергий электронного излучения для ионизационных камер, МэВ:
30013,31010, 34001	от 10 до 45
34045	от 5 до 45
Диапазон регистрируемых энергий протонного излучения для ионизационных камер, МэВ:
30013, 31010, 34001, 34045	от 50 до 270
Пределы   дополнительной   допускаемой   относительной погрешности измерений, обусловленной энергетической зависимостью чувствительности относительно энергии 1,25 МэВ (60Co):
- для ионизационных камер 31010 в диапазоне энергий фотонного излучения от 0,10 до 1,25 МэВ, %	±4,0

Наименование характеристики	Значение
- для ионизационных камер 30013 в диапазоне энергий фотонного излучения от 0,03 до 1,25 МэВ, %	±5,0
Пределы допускаемой дополнительной относительной погрешности измерений, обусловленной энергетической зависимостью   чувствительности   относительно   энергии 1,25 МэВ (60Co) в диапазоне энергий фотонного излучения от 1,25 до 25 МэВ для типов ионизационных камер 31022, 31025, 34001, и от 1,25 до 50 МэВ для типов ионизационных камер 31010, 30013, 31021, 31024, %	±1,2 с учетом применения kq
Номинальный измерительный объем ионизационных камер, см3:
30013	0,6
31010	0,125
31021	0,07
31024	0,07
31022	0,016
31025	0,016
34001	0,35
34045	0,02
Параметры питания от сети переменного тока: - напряжение, В - частота, Гц	от 100 до 240 от 50 до 60
Потребляемая мощность, В-А, не более	5
Габаритные размеры электрометра UNIDOS Romeo, мм, не более:
- длина	253
- ширина	201
- высота	122
Масса электрометра UNIDOS Romeo, кг, не более	3
Время непрерывной работы, ч, не менее	8
Условия эксплуатации:
- температура окружающего воздуха, °С	от +15 до +35
- относительная влажность, %, не более	80
- атмосферное давление, кПа	от 84,0 до 106,7
1) - максимальное значение энергии тормозного излучения.

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации методом компьютерной графики в левом верхнем углу и на корпус электрометра методом офсетной печати.

Комплектность средства измерений

Таблица 4 - Комплект поставки

UNIDOS Romeo

Наименование	Обозначение	Количество
Дозиметр универсальный UNIDOS Romeo в составе:
Электрометр UNIDOS Romeo	10053	1 шт.

Наименование	Обозначение	Количество
Ионизационные камеры	30013, 31010, 31021, 31024, 31022, 34001, 31025, 34045	11) шт.
Кабели-адаптеры		11) шт.
Наклонная подставка	T10053.1.025	1 шт.
USB-накопитель для UNIDOS	L991330	1 шт.
Коммутационный кабель RJ45 S/UTP Cat5e - 3 м	L178072	1 шт.
Сетевой кабель	-	1 шт.
Дозиметры универсальные UNIDO S Romeo. Руководство по эксплуатации		1 экз.
Сертификат калибровки на электрометр UNIDOS Romeo		1 шт.
Сертификат калибровки на каждую ионизационную камеру из комплекта поставки		11) шт.
1) Количество и состав определяется договором поставки.

Сведения о методах (методах) измерений

приведены в разделе 8 «Подготовка к измерению» документа «Дозиметры универсальные UNIDOS Romeo. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия»;

Дозиметры универсальные UNIDOS Romeo. Стандарт предприятия.

Правообладатель

PTW-Freiburg Physikalisch-Technische Werkstatten Dr. Pychlau GmbH (PTW-Freiburg), Германия

Адрес: Lorracher Strasse 7, 79115 Freiburg, Germany

Изготовитель

PTW-Freiburg Physikalisch-Technische Werkstatten Dr. Pychlau GmbH (PTW-Freiburg),

Германия

Адрес: Lorracher Strasse 7, 79115 Freiburg, Germany

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» января 2025 г. № 186

Регистрационный № 94485-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи давления измерительные PS

Назначение средства измерений

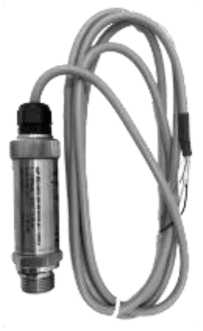

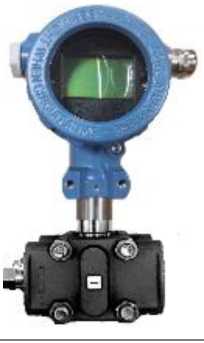

Преобразователи давления измерительные PS (далее по тексту - преобразователи) предназначены для непрерывных измерений избыточного давления в таких средах как: газ, пар и жидкость.

Описание средства измерений

Принцип чувствительного преобразователя, тензорезистивного Электронный модуль усиливает и преобразует изменение сопротивления чувствительного элемента в унифицированный аналоговый выходной сигнал постоянного тока (от 4 до 20 мА).

Конструктивно преобразователи выполнены в цилиндрическом корпусе, в котором размещены чувствительный элемент и электронный блок, модуль дисплея (при наличии) и аналого-цифровой преобразователь. В верхней части преобразователя для присоединения внешних электрических цепей расположен электрический соединитель и жидкокристаллический экран (индикатор) для отображения измеряемой величины (при наличии). В нижней части преобразователя для подачи измеряемого давления расположен резьбовой штуцер.

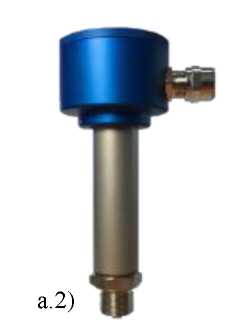

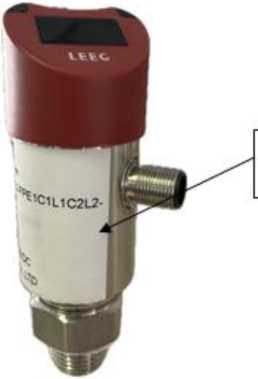

Преобразователи давления выпускаются в двух модификациях: PS131-TSR, PS858-TSR.

Модификации отличаются расположением мембраны. В модификации PS858-TSR мембрана расположена заподлицо со штуцером. В модификации PS131-TSR мембрана расположена внутри корпуса резьбового штуцера.

Структура условного обозначения преобразователей:

X0-X1X2X3X4-X5-X6X7X8X9X10X11X12-X13-X14X15X16

Расшифровка буквенно-цифрового кода приведена в таблице 1.

Таблица 1 - Ст	руктура условного обозначения преобразователей
Обозначение	Наименование	Код	Расшифровка
X0	Модификация	PS858-TSR	Преобразователь давления измерительный
		PS131-TSR	Преобразователь давления измерительный
X1	Диапазон измерений	S403G	от -40 до 40 кПа
		S254G	от -100 до 250 кПа
		S105G	от -0,1 до 1 МПа

таблицы 1

X1	Диапазон измерений	S305G	от -0,1 до 3 МПа
		S106G	от -0,1 до 10 МПа
		S406G	от -0,1 до 40 МПа
X2	Материал диафрагмы	S	SUS316
		H	Hastelloy C
X3	Изолирующая. наполнительная жидкость	S	Силиконовое масло
		D	Фторуглеродное масло
		F	Neobee M-20
X4	Уплотнение датчика	F	Сварное уплотнение из нержавеющей стали
		S	FKM
X5	Электрическое подключение	H3	Авиационный штекер, M12x1 (5 контактов), (для сигнала 4-20 мА+2-полосный транзисторный выход)
		H4	Авиационный штекер, M12x1 (4 контакта)
		R0	Отсутствует (заглушка на вводе кабеля)
X6	Выходной сигнал	FN	4-20mA + NPN
		FP	4-20mA + PNP
X7	Дисплей	E	С дисплеем
		A	Без дисплея
X8	Выходные контакты	1	1 дискретный выход
		2	2 дискретных выхода
X9	Аварийный сигнал с 1 -го контакта	C1	Пользовательская установка
		A1	Заводская установка
X10	Первый метод тревоги	L1	N, P: (ниже аварийной уставки, выход верхнего уровня)
		H1	N, P: (выше аварийной уставки, выход верхнего уровня)
		W1	Аварийное сообщение в окне
		W2	Аварийное сообщение вне окна
X11	Аварийный сигнал с 2-го контакта	C2	Пользовательская установка
		A2	Заводская установка
X12	Второй метод тревоги	L2	N, P: (ниже аварийной уставки, выход верхнего уровня)
		H2	N, P: (выше аварийной уставки, выход верхнего уровня)
		W1	Аварийное сообщение в окне
		W2	Аварийное сообщение вне окна
X13	Длина трубки	57	Длина: 57 мм
X14	Материал подключения к процессу	4	SUS304
		6	SUS316
X15	Наличие элемента охлаждения	NT	С элементом охлаждения
		HT	Без элемента охлаждения

Пломбирование средств измерений от несанкционированного доступа не производится, защита от несанкционированного доступа к внутренним элементам датчика обеспечивается конструкцией.

Программное обеспечение

Преобразователи давления измерительные PS имеют встроенное микропрограммное обеспечение (далее - МПО), которое реализовано аппаратно и является метрологически значимым. МПО заносится в защищенную от записи энергонезависимую память микроконтроллера при их производстве. Идентификационные данные недоступны для пользователей.

Конструкция преобразователей исключает возможность несанкционированного влияния на встроенное МПО и измерительную информацию. Защита ПО и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014.

Метрологические и технические характеристики

Таблица 2 -

Наименование характеристики	Значение
	Модификация PS131-TSR	Модификация PS858-TSR
Максимальный диапазон измерений избыточного давления, кПа 1) 2)	от -40 до +40 от -100 до +250 от -100 до +1000 от -100 до +3000 от -100 до +10000 от -100 до +40000
Минимальная алгебраическая разность между значениями верхнего и нижнего пределов измерений 3), кПа	2 12,5 50 150 500 5000	10 25 100 300 1000 10000
Пределы допускаемой основной приведенной (к диапазону измерений) погрешности выходного сигнала, y, % 2) 4) К <10 К >10	±0,5 ±0,05^К	±0,2 ±0,02^К
Вариация выходного сигнала 5), %, не более	|Y|
Пределы    допускаемой    дополнительной погрешности выходного сигнала, вызванной отклонением температуры окружающего воздуха от нормальной (от +15 °С до +25 °С), % /10 °С	±0,2
1) Преобразователи могут изготавливаться с другими единицами измерений давления, допущенными к применению в Российской Федерации. 2) Конкретные значения указаны в руководстве по эксплуатации. 3) Минимальная алгебраическая разность между значениями верхнего и нижнего пределов измерений - минимальный диапазон измерений. 4) К = ДИ/ДИн, где К - коэффициент перенастройки преобразователя, ДИ - максимальный диапазон измерений преобразователя, ДИн - настроенный диапазон измерений преобразователя. 5) При температуре окружающей среды от +15 °С до +25 °С. Примечание - Допускается настройка преобразователей на любой диапазон измерений, лежащий внутри приведённого в таблице максимального диапазона измерений, но величина диапазона измерений должна быть не менее минимального диапазона измерений. Информация о настроенном диапазоне измерений и основной погрешности преобразователей заносится в руководство по эксплуатации.

Таблица 3 - Технические

Наименование характеристики	Значение
Выходной сигнал постоянного электрического тока, мА	от 4 до 20
Напряжение питания постоянного тока, В	от 12 до 30
Масса, кг, не более: - преобразователи модификаций PS131-TSR	1,0
- преобразователи модификаций PS858-TSR	1,0
Габаритные размеры (диаметрхвысота), мм, не более: - преобразователи модификаций PS131-TSR	41x126
- преобразователи модификаций PS858-TSR	41x148
Нормальные условия: - температура окружающей среды, °С	от +15 до +25
- относительная влажность, %, не более	80
- атмосферное давление, кПа	от 84,0 до 106,7
Условия эксплуатации: - температура окружающей среды, °С	от -20 до +80
- относительная влажность воздуха при температуре окружающего воздуха 23 °С, %, не более	80
- атмосферное давление, кПа	от 84,0 до 106,7

Таблица 4 - Показатели надежности

Наименование характеристики	Значение
Средняя наработка на отказ, ч, не менее	150000
Средний срок службы, лет, не менее	12

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование	Обозначение	Количество
Преобразователь давления измерительный	PS(1)	1 шт.
Руководство по эксплуатации	-	1 экз.
1) Обозначение модификации в соответствии с заказом

Сведения о методиках (методах) измерений

представлены в разделах 2 «Описание и работа» и 9 «Использование датчика» руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;

Стандарт предприятия  №L/STD/01082024/PS   «Преобразователи давления

измерительные PS».

Правообладатель

SHANGHAI LEEG INSTRUMENTS CO., LTD., Китай

Адрес: NO.99 DUHUI ROAD, MINHANG DISTRICT, SHANGHAI 201109, CHINA

Изготовитель

SHANGHAI LEEG INSTRUMENTS CO., LTD., Китай

Адрес: NO.99 DUHUI ROAD, MINHANG DISTRICT, SHANGHAI 201109, CHINA

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)

Юридический адрес: 119415, г. Москва, вн.тер.г. муниципальный округ Проспект Вернадского, пр-кт Вернадского, д. 41, стр. 1, помещ. 263

Адреса мест осуществления деятельности:

142300, Московская обл., р-н Чеховский, г. Чехов, Симферопольское ш., д. 2;

308023, Белгородская обл., г. Белгород, ул. Садовая, д. 45а;

155126, Ивановская обл., р-н Лежневский, СПК имени Мичурина.

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314164.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» января 2025 г. № 186

Регистрационный № 94486-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи давления измерительные АМР 4753

Назначение средства измерений

Преобразователи давления измерительные АМР 4753 (далее - преобразователи) предназначены для непрерывного преобразования значения измеряемого параметра -избыточного, абсолютного давления, разности давлений нейтральных и агрессивных газообразных и жидких сред в унифицированный аналоговый выходной сигнал силы постоянного тока, а так же в цифровые сигналы для передачи по протоколам HART, Modbus RTU и Profibus PA.

Описание средства измерений

Принцип действия преобразователей реализован на пьезорезистивном методе измерения давления, основанном на измерении разности напряжений на электрических сопротивлениях мостовой схемы интегрального чувствительного элемента из монокристаллического кремния при механическом воздействии на него. Чувствительный элемент (далее - ЧЭ) закреплен на подложке из кремния, которая, в свою очередь, закреплена на измерительной мембране. При изменении давления рабочей среды меняются геометрические размеры и электрические сопротивления пьезорезисторов моста Уитстона. Разность потенциалов на выходах моста Уитстона зависит от текущего давления. Измеряемое давления в камере измерительного блока (измерительной ячейки) передается через разделительную мембрану и разделительную жидкость на чувствительный элемент. Измерительный блок разности давлений имеет две камеры (высокого и низкого давления, разделенные мембраной). Для модификаций преобразователей абсолютного давления полость чувствительного элемента в измерительной ячейке вакуумирована и герметизирована. В модификациях преобразователей избыточного давления у измерительной ячейки имеется связь с атмосферным давлением. После двойного преобразования напряжения выхода моста (аналогоцифрового и цифроаналогового), усиления, фильтрации, модуляции формируется выходной сигнал. Для передачи измерительной информации в преобразователях используется выходной аналоговый сигнал силы постоянного тока с наложенным на него цифровым сигналом на базе HART-протокола, а также цифровой выходной сигнал промышленных сетей Modbus RTU и Profibus PA по стандарту интерфейса RS-485. Для отображения информации модификации АМР 4753-20 и АМР 4753-30 оснащены цифровым индикатором.

Преобразователи выпускаются в модификациях: АМР 4753-10, АМР 4753-20, АМР 4753-40 (предназначенные для преобразования значения измеряемого параметра -избыточного и абсолютного давления), АМР 4753-30 (предназначенной для преобразования значения измеряемого параметра - разности давлений).

Преобразователя давления могут быть объединены в систему, предназначенной для расчета и индикации других величин, функционально связанных с измеряемым давлением: измерений разности давлений, гидростатического давления (уровня), границы раздела сред.

Конструктивно преобразователи в модификации АМР 4753-10 и АМР 4753-40 могут быть выполнены в виде единого моноблока, состоящего из цилиндрического корпуса с приемником давления с измерительной ячейкой (сенсор), а также с клеммами для подсоединения внешних электрических цепей. Преобразователи в модификации АМР 4753-20 и АМР 4753-30 состоят из измерительной ячейки с ЧЭ и электронного модуля в котором размещены микропроцессор с электронными схемами и элементы подключения. Электронный модуль размещается в герметичном корпусе со встроенным цифровым индикатором (при его наличии). Возможно различное расположение кнопок управления цифровым индикатором: внешнее, внутреннее под защитным стеклом.

Модификация АМР 4753-10 и АМР 4753-40 имеет аналоговый выходной сигнал силы постоянного тока. Модификация АМР 4753-20 и АМР 4753-30 имеет аналоговый выходной сигнал силы постоянного тока, цифровой сигнал на базе HART-протокола, а также цифровые сигналы промышленных сетей Modbus RTU и Profibus PA (в зависимости от заказа).

Преобразователи давления выпускаются в стандартном или взрывозащищенном исполнении, с видами взрывозащиты «искробезопасная электрическая цепь» или «взрывонепроницаемая оболочка».

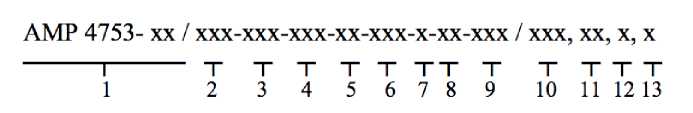

В зависимости от технических и метрологических характеристик преобразователи могут иметь различные конструктивные исполнения отличающиеся друг от друга конструкцией корпуса, видом измеряемого давления, диапазонами измерений, точностными характеристиками, видами выходного сигнала, способом присоединения к измерительному процессу, наличием и видом взрывозащищенного исполнения и т.д. Идентификатор конструктивного исполнения преобразователей указывается в виде буквенно-цифрового кода на маркировке и имеет структуру, вида:

где:

• - переменная «x» - цифровое значение от «0» до «9»;

• - характеристики идентификационного кода:

• 1 - модификация преобразователя;

• 2 - конструктивные исполнения корпуса;

• 3 - диапазон измерений;

• 4 - вид выходного сигнала;

• 5 - наличие встроенной индикации и кнопок

управления;

6 - способ присоединения к измерительному процессу;

Подробное описание и расшифровка значений идентификатора модификаций приведены в эксплуатационной документации.

Серийный номер преобразователей имеет вид цифрового обозначения, состоящего из арабских цифр, и наносится методом гравировки на маркировочную табличку или на корпус преобразователей, место нанесения заводского номера приведен на рисунке 2.

Общий вид преобразователей представлен на рисунке 1.

Конструкция не предусматривает нанесение знака поверки на преобразователи.

Пломбирование преобразователей не предусмотрено.

г)

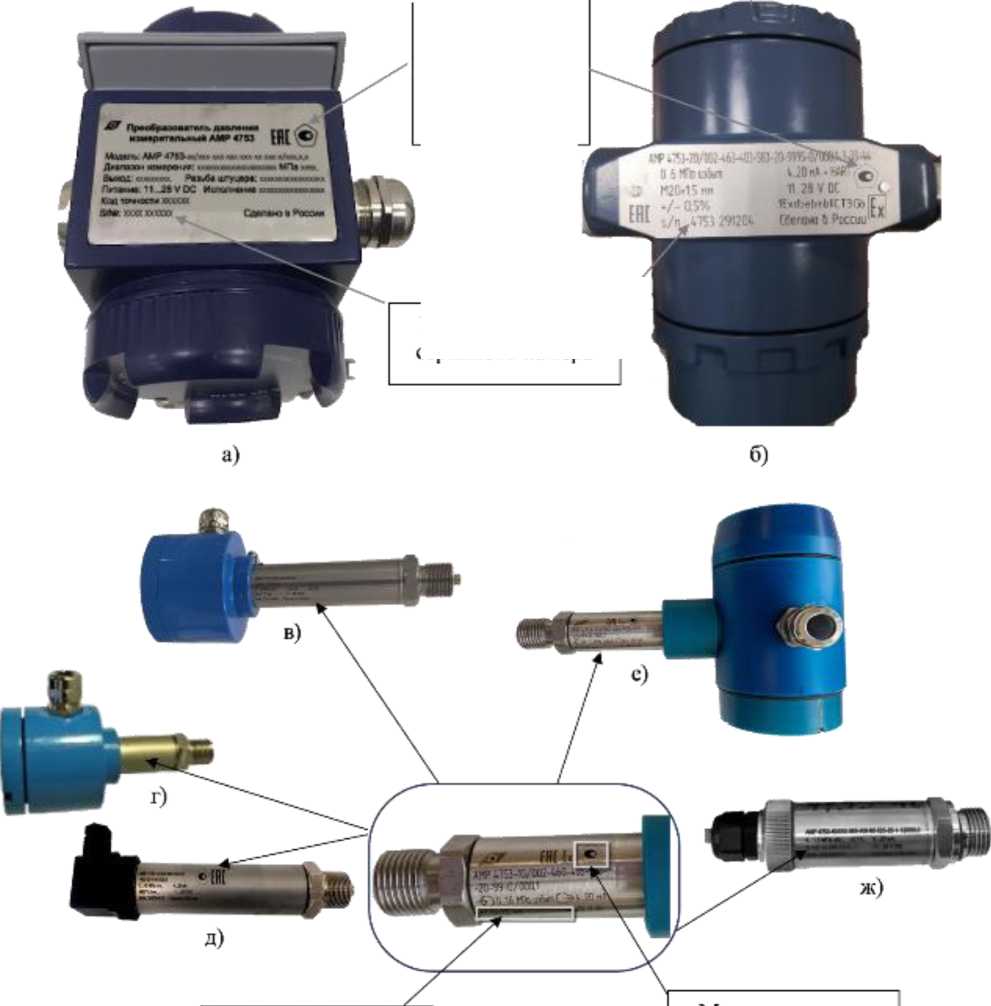

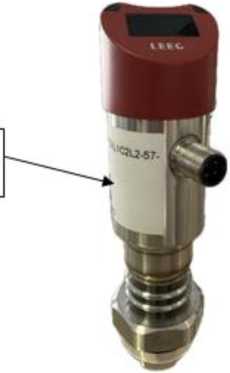

Рисунок 1 - Общий вид преобразователей, модификаций:

а) АМР 4753-10: а.1) - в стандартном корпусе; а.2) - в корпусе с видом взрывозащиты «искробезопасная электрическая цепь»; а.3) - в корпусе с видом взрывозащиты «взрывонепроницаемая оболочка»; б) АМР 4753-40; в) АМР 4753-20 в корпусе во взрывозащищенном исполнение с расположение кнопок управления цифровым индикатором: в.1) - внешнее, в.2) - под защитным стеклом, в.3) внутреннее;

г) АМР 4753-30 в корпусе во взрывозащищенном исполнение с расположение кнопок управления цифровым индикатором: г.1) - внешнее, г.2) - под защитным стеклом

Место нанесения серийного номера

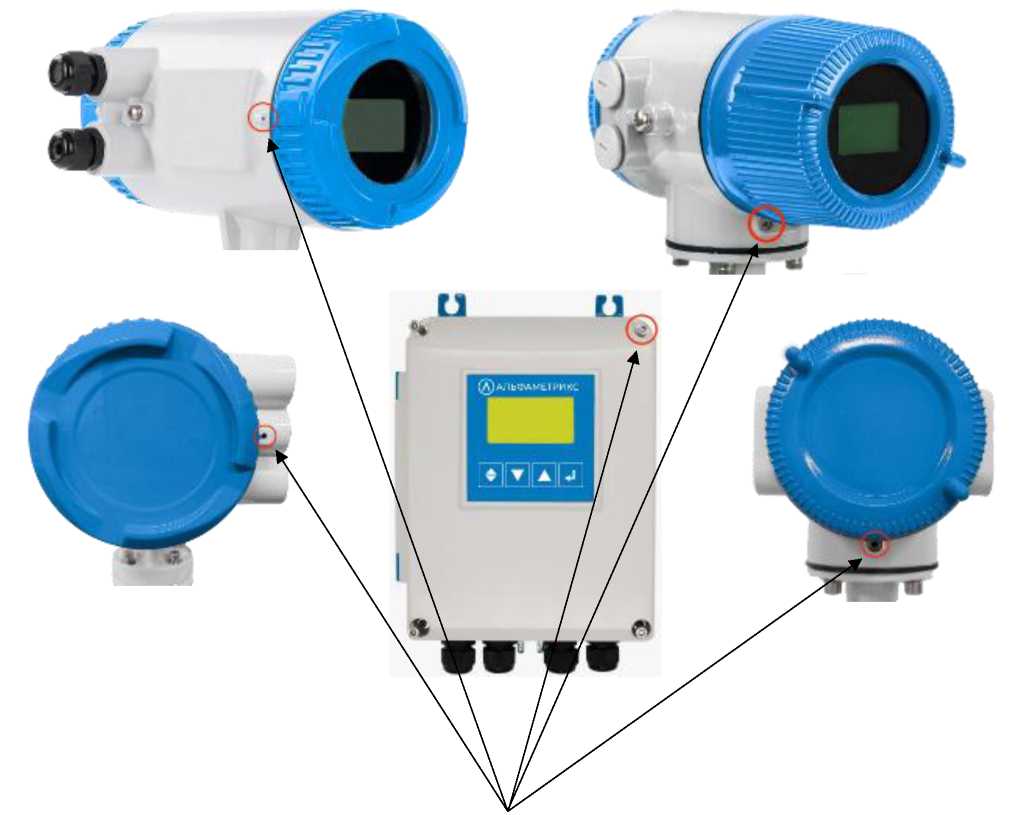

Рисунок 2 - Место нанесения знака утверждения типа и заводского номера для преобразователей модификаций: АМР 4753-20 - а) и е); АМР 4753-30 - б);

АМР 4753-10 - в), г) и д); АМР 4753-40 - ж)

Программное обеспечение

Преобразователи имеют встроенное метрологически значимое программное обеспечение (далее - ПО) установленное в микропроцессор и реализовано аппаратно (для модификаций АМР 4753-10, АМР 4753-40) и энергонезависимую память приборов (для модификаций АМР 4753-20, АМР 4753-30) на заводе-изготовителе во время производственного цикла. ПО не может быть модифицировано или обновлено в процессе эксплуатации. Конструкция преобразователей исключает возможность несанкционированного влияния на ПО и измерительную информацию. Метрологические характеристики преобразователей нормированы с учетом влияния ПО.

Идентификационные данные ПО приведены в таблице 1.

В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».

Т а б л и ц а 1 -

данные ПО

Идентификационные данные	Значение для модификаций:
	АМР 4753-10, АМР 4753-40	АМР 4753-20, АМР 4753-30
Идентификационное наименование ПО	недоступно
Номер версии (идентификационный номер) ПО, не ниже	недоступен	1.xх 1)
Цифровой идентификатор ПО	недоступен
1) Где переменная в «w» - цифровое значение от «00» до «99» это идентификационный номер текущей версии служебной части ПО и не является идентификатором метрологически значимой части ПО.

Метрологические и технические характеристики

Т а б л и ц а 2 -

Наименование характеристики	Значение
Верхний предел измерений, МПа 1)’ 2): - для модификаций АМР 4753-10, АМР 4753-20 3): - избыточного давления - абсолютного давления - для модификации АМР 4753-30 3): - разности давлений - для модификации АМР 4753-40: - избыточного давления - абсолютного давления	от 0,06 до 60; от 0,06 до 2,5; от 0,001 до 10; 0, от 0,025 до 60; от 0,06 до 2,5
Нижний предел измерений, МПа 1)’ 2): - для модификаций АМР 4753-10, АМР 4753-20 3): - избыточного давления - абсолютного давления - для модификации АМР 4753-30 3): - разности давлений - для модификации АМР 4753-40 - избыточного давления - абсолютного давления	-0,1; 0; 0; 0, от -0,1 до 0,001; 0, от -0,1 до -0,025; 0
Пределы допускаемой основной приведенной к диапазону измерений погрешности, y 4), % - для модификаций АМР 4753-10, АМР 4753-20, АМР 4753-30 - для модификации АМР 4753-40	±0,15; ±0,25; ±0,50 ±0,50

Окончание таблицы 2

Вариация выходных сигналов ⁵⁾, %______________________________

Пределы допускаемой дополнительной приведенной погрешности ⁶⁾ от диапазона измерений, вызванной изменением температуры окружающего воздуха от нормальной (от плюс 15 °С до плюс 35 °С), на каждые 10 °С, %__________________________________________________

• ¹⁾ Фактический диапазон измерений, посредством указания нижнего предела измерений и верхнего предела измерений приведен в паспорте и нанесен на маркировочную табличку (прикрепленную к корпусу преобразователя) или на корпус преобразователя.

• ²⁾ По заказу, преобразователи могут быть изготовлены в других единицах измерений давления, допущенных к применению в Российской Федерации.

• ³⁾ В меню преобразователей модификации АМР 4753-20 и АМР 4753-30 предусмотрен выбор единиц измерения давления, допущенных к применению в РФ. Информация о настройках преобразователя для вывода результатов измерений в выбранной единицы измерения и соотношения между единицами измерения указана в руководстве по эксплуатации;

• ⁴⁾ Фактическое значение указано в паспорте и нанесено на маркировочную табличку (прикрепленную к корпусу преобразователя) или на корпус преобразователя.

• ⁵⁾ При температуре окружающего воздуха от плюс 15 °С до плюс 35 °С.

• ⁶⁾ Основная и дополнительные приведённые погрешности измерений давления суммируются алгебраически.

Т а б л и ц а 3 - Технические

Наименование характеристики	Значение
Выходной сигнал 1), 2):
- воспроизведения силы постоянного тока, мА	от 0 до 20; от 4 до 20 4)
- цифровой 3)
	HART 4); Profibus PA 5); Modbus RTU 5); Дисплей 8)
Напряжение питания постоянного тока, В	от 11 до 28
Габаритные размеры корпуса (ширина х длина х высота), мм, не более 1), 6), для модификации:
- АМР 4753-10	80х80х200
- АМР 4753-20	140х80х180
- АМР 4753-30	130х130х240
- АМР 4753-40	35х35х150
Масса корпуса, кг, не более 1), 6), для модификации:
- АМР 4753-10	0,7
- АМР 4753-20	1,6
- АМР 4753-30	5,0
- АМР 4753-40	0,3

Окончание таблицы 3

• ¹⁾ В зависимости от исполнения, фактические значения приведены в паспорте.

• ²⁾ В зависимости от исполнения, фактические значения нанесены на маркировочную табличку (прикрепленную к корпусу преобразователя) или на корпус преобразователя.

• ³⁾ Для модификации АМР 4753-20 и АМР 4753-3О.

• ⁴⁾ Аналоговый выходной сигнал силы постоянного тока может быть с наложенным на него цифровым сигналом на базе HART-протокола, для модификации АМР 4753-20 и АМР 4753-30 в соответствии с заказом.

• ⁵⁾ Цифровой протокол по стандарту интерфейса RS-485.

• ⁶⁾ Указаны предельные значения габаритных размеров и массы, без учета монтажных частей, проводников электрических с соединительными приспособлениями и соединителями для проводов и контактов, дополнительных узлов, фактические значения определяются при заказе в соответствии с технической документацией изготовителя от модификации и конструктивного исполнения.

  в зависимости

  минус 25 °С

• ⁷⁾ Воздействие температуры окружающего воздуха ниже (для модификации АМР 4753-20 и АМР 4753-30) в исполнении с цифровым индикатором не приводит к повреждению цифрового индикаторного устройства, при этом показания индикатора могут быть нечитаемыми, частота его обновлений снижается, работоспособность преобразователя сохраняется. При температуре ниже минус 25 °С для считывания результата измерений используется токовый выход, либо выходной цифровой сигнал.

Цифровой индикатор.

Т а б л и ц а 4 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет, не менее 1): - для модификаций АМР 4753-10, АМР 4753-20, АМР 4753-3О	14
- для модификации АМР 4753-40	10
Средняя наработка на отказ 2), ч: - для модификаций АМР 4753-10, АМР 4753-20, АМР 4753-30	150 ООО
- для модификации АМР 4753-40	75 000
1) Кроме преобразователей, эксплуатируемых при измерении агрессивных сред,
средний срок службы которых зависит от свойств агрессивной среды, условий эксплуатации
и применяемых материалов. 2) При условии соблюдения правил монтажа и технического обслуживания,
регламентируемого руководством по эксплуатации.

Знак утверждения типа

наносится методом гравировки на маркировочную табличку или на корпус преобразователей, а также на титульный лист паспорта и руководства по эксплуатации.

Комплектность средства измерений

Т а б л и ц а 5 - Комплектность

Наименование	Обозначение	Количество
Преобразователь давления измерительный	АМР 47531)	1 шт.
Руководство эксплуатации	РЭ-серии АМР 4753	1 экз.
Паспорт	-	1 экз.
1) Модификация и исполнение по заказу потребителя. 2) Допускается прилагать 1 экземпляр руководства по эксплуатации на партию из 10 преобразователей, поставляемых в один адрес.

Сведения о методиках (методах) измерений

приведены в разделе «Принцип действия преобразователей давления» руководства по эксплуатации РЭ-серии АМР 4753.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 6 декабря 2019 г. № 2900 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10"¹ - 1^10⁷ Па»;

Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;

Приказ Федерального агентства по техническому регулированию и метрологии от 31 августа 2021 г. № 1904 «Об утверждении Государственной поверочной схемы для средств измерений разности давлений до 1^10⁵ Па»;

ТУ 4212-001-56073790-2023 «Преобразователи давления измерительные АМР 4753. Технические условия».

Правообладатель

Акционерное общество «ШТУТГАРТ АВТОМЕЙШН»

(АО «ШТУТГАРТ АВТОМЕЙШН») ИНН 1661070513

Юридический адрес: 420036, Республика Татарстан (Татарстан), г.о. город Казань, г Казань, ул. Побежимова, д. 55А, эт. 4, оф. 401, 402, 403

Изготовитель

Акционерное общество «ШТУТГАРТ АВТОМЕЙШН»

(АО «ШТУТГАРТ АВТОМЕЙШН»)

ИНН 1661070513

Адрес: 420036, Республика Татарстан, г. Казань, ул. Побежимова, д. 55А, оф. 401, 402, 403

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)

Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. 263 Адреса места осуществления деятельности: 142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314164.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» января 2025 г. № 186

Регистрационный № 94487-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы напряжения ВН

Назначение средства измерений

Трансформаторы напряжения ВН (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.

Описание средства измерений

Принцип действия трансформаторов основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.

Конструктивно трансформаторы состоят из магнитопровода, выполненного из электротехнической стали, первичной и вторичной обмоток. Трансформаторы являются однофазными, сухими.

Трансформаторы выпускаются в исполнении BH-JDG-0,5 с номинальным напряжением первичной обмотки 400/^3 В или 690/V3 В.

Серийный номер наносится на маркировочную наклейку трансформаторов типографским методом в виде цифрового кода.

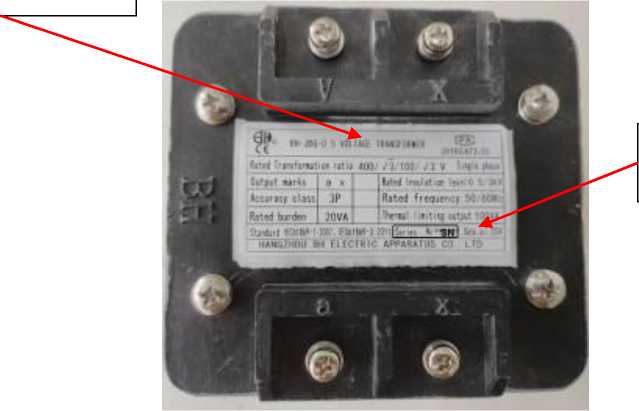

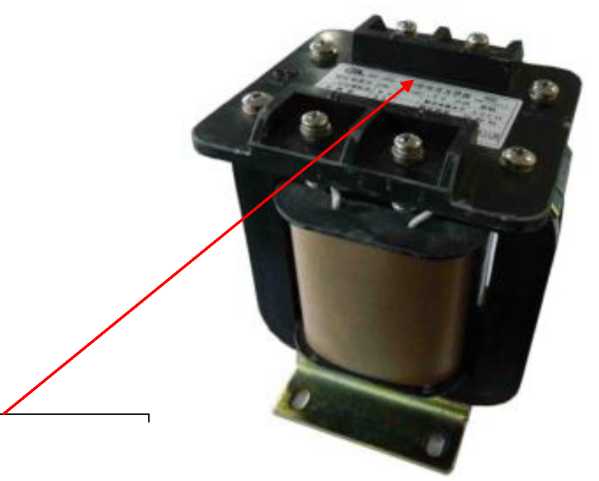

Общий вид трансформаторов с указанием места нанесения знака утверждения типа, места нанесения серийного номера представлен на рисунке 1. Нанесение знака поверки на трансформаторы не предусмотрено. Пломбирование мест настройки (регулировки) трансформаторов не предусмотрено.

Метрологические и технические характеристики

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом и на маркировочную наклейку трансформатора любым технологическим способом.

Комплектность средства измерений

Таблица 4 - Комплектность

Наименование	Обозначение	Количество
Трансформатор напряжения	ВН	1 шт.
Руководство по эксплуатации	-	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе «Методы измерений» документа «Трансформаторы напряжения BH. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 1983-2015 «Трансформаторы напряжения. Общие технические условия»;

ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки»;

Приказ Росстандарта от 7 августа 2023 г. № 1554 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ»;

«Трансформаторы напряжения ВН. Стандарт предприятия».

Правообладатель

Hangzhou BH Electric Apparatus Co., Ltd, Китай

Адрес юридического лица: 41 Sanhe Road, Jiande, Zhejiang Province, 311600, China

Изготовитель

Hangzhou BH Electric Apparatus Co., Ltd, Китай

Адрес: 41 Sanhe Road, Jiande, Zhejiang Province, 311600, China

Испытательный центр

Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)

Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17

Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещ. № 1 (ком. №№ 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. № 15) Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314019.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» января 2025 г. № 186

Регистрационный № 94488-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуар стальной вертикальный цилиндрический РВСП-10000

Назначение средства измерений

Резервуар стальной вертикальный цилиндрический РВСП-10000 (далее - резервуар) предназначен для измерений объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.

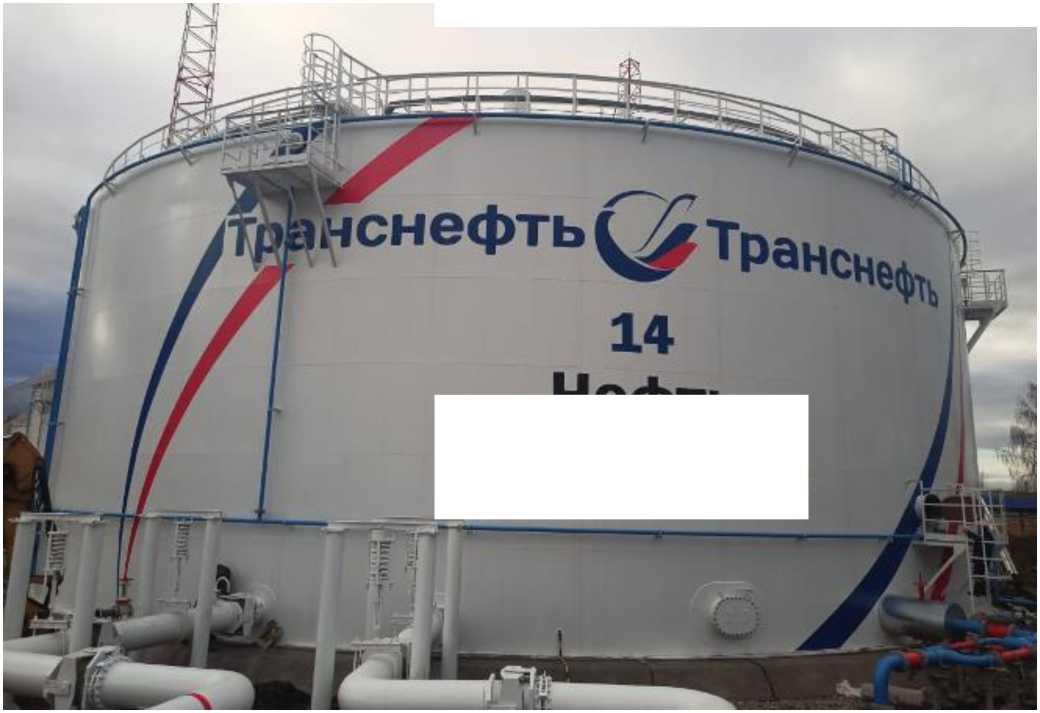

Рисунок 1 - Общий вид резервуара РВСП-10000 № 14

Пломбирование резервуара РВСП-10000 не предусмотрено.

Метрологические и технические характеристики

Таблица 1 -

Наименование характеристики	Значение
Номинальная вместимость, м3	10000
Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), %	±0,10

Таблица 2 - Технические характеристики

Наименование характеристики	Значение
Условия эксплуатации: Температура окружающего воздуха, оС Атмосферное давление, кПа	от -50 до +50 от 84,0 до 106,7

Таблица 3 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет, не менее	50

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность

Наименование	Обозначение	Количество
Резервуар стальной вертикальный цилиндрический	РВСП-10000	1 шт.
Паспорт	-	1 экз.
Градуировочная таблица	-	1 экз.

Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Акционерное общество «Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова» (АО «НЗРМК им. Н.Е. Крюкова»)

ИНН 4221002780

Юридический адрес: 654033, Кемеровская область - Кузбасс, г. Новокузнецк, ул. Некрасова (Кузнецкий р-н), д. 28

Телефон: +7 (3843) 92-16-58

E-mail: rmk@nzrmk.ru

Web-сайт: www.nzrmk.ru

Изготовитель

Акционерное общество «Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова» (АО «НЗРМК им. Н.Е. Крюкова»)

ИНН 4221002780

Адрес: 654033, Кемеровская область - Кузбасс, г. Новокузнецк, ул. Некрасова (Кузнецкий р-н), д. 28

Телефон: +7 (3843) 92-16-58

E-mail: rmk@nzrmk.ru

Web-сайт: www.nzrmk.ru

Испытательный центр

Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ»)

Адрес места осуществления деятельности: 420036, Республика Татарстан, г. Казань, ул. Тэцевская, д. 4б, помещ. 1О11

Юридический адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, оф. 51

Телефон: +7 9196969693

E-mail: trifonovua@mail.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312640.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» января 2025 г. № 186

Регистрационный № 94489-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Приборы измерительные цифровые UNiT

Назначение средства измерений

Приборы измерительные цифровые UNiT (далее - приборы) предназначены для измерений силы, напряжения и частоты переменного тока, активной, реактивной и полной электрической мощности в трехфазных сетях переменного тока с номинальной частотой 50 и 60 Гц, с возможностью передачи результатов измерений по цифровым каналам обмена информацией (RS-485 и Ethernet) или их отображением на одном из трех дисплеев.

Описание средства измерений

Принцип действия приборов основан на измерении входных величин и последующем расчете параметров электрической сети.

Приборы измерительные цифровые UNiT являются микропроцессорными программируемыми измерительно-вычислительными устройствами, состоящими из электронного блока, плат и встроенного в него программного обеспечения.

Конструктивно приборы выполнены в пластмассовом корпусе черного цвета с установленными внутри него печатными платами с элементами электронной схемы, процессорным модулем, присоединительными клеммами, клеммами заземления и модулями ввода/вывода сигналов и питания прибора.

На лицевой панели приборов расположены три ряда семисегментных индикаторов для отображения измеренных значений электрических величин. Напротив каждого ряда индикаторов на дополнительном дисплее отображаются наименования и размерности величин.

На задней панели приборов расположены разъемы для подключения внешних соединений и их маркировка.

На боковой панели приборов расположены вентиляционные отверстия и маркировочная табличка с информацией об устройстве.

Приборы содержат три входа измерения тока и три входа измерения напряжения и могут быть подключены непосредственно к первичной сети или через промежуточные преобразователи тока и напряжения.

Серийный номер приборов наносится на маркировочную табличку типографским методом в виде цифрового кода.

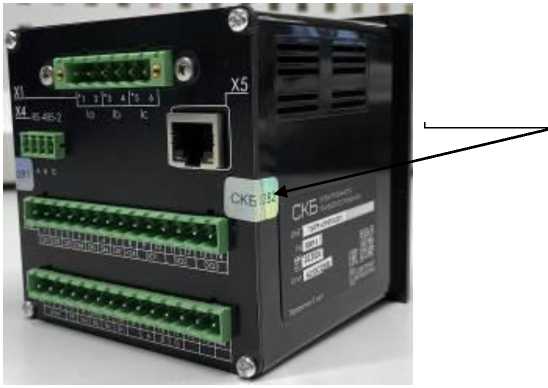

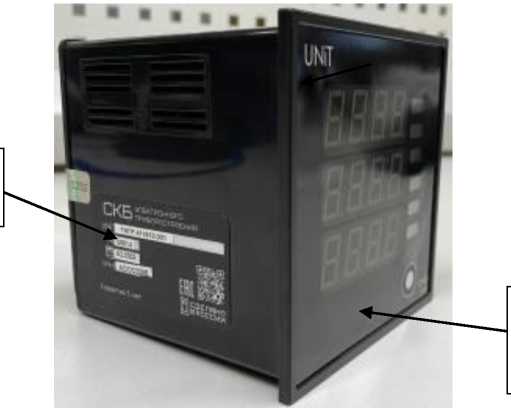

Общий вид приборов с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения серийного номера представлен на рисунке 1. Способ ограничения доступа к местам настройки (регулировки) -пломбировочная наклейка завода-изготовителя, разрушающаяся при вскрытии прибора. Нанесение знака поверки на приборы не предусмотрено.

Идентификационные данные встроенного ПО приборов приведены в таблице 1.

Таблица 1 -

ПО

данные

Идентификационные данные	Значение
Идентификационное наименование ПО	gd_v1.0.0.1.bin pulse96_0_v1.0.0.1.enc pulse96_1_v1.0.0.1.enc pulse_eth_0_v1.0.0.1.enc pulse eth 1 v1.0.0.1.enc
Номер версии (идентификационный номер ПО)	1.0.0.1
Цифровой идентификатор ПО	-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Номинальные значения силы переменного тока 1ном, А	1; 5
Диапазон измерений силы переменного тока, А	от 0,01^1ном до 2,1^1ном
Номинальные значения напряжения переменного тока ином, В	100;400
Диапазон измерений напряжения переменного тока, В	от 0,05^ином до 1,5^ином
Диапазон измерений частоты переменного тока, Гц	от 45 до 65
Диапазоны измерений трехфазной электрической мощности переменного тока: - активной, Вт - реактивной, вар - полной, В •А	U, В: от 0,05^ином до 1,5^ином I, А: от 0,01^1ном до 2,1^1ном cos ф: от -1 до -0,1 и от 0,1 до 1 U, В: от 0,05^ином до 1,5^ином I, А: от 0,01^1ном до 2,1^1ном sin ф: от -1 до -0,1 и от 0,1 до 1 U, В: от 0,05^ином до 1,5^ином I, А: от 0,01^1ном до 2,1^1ном
Диапазоны измерений коэффициента мощности cos ф	от -1 до -0,1; от 0,1 до 1
Пределы допускаемой приведенной (к диапазону измерений силы переменного тока) погрешности измерений силы переменного тока, %	±0,2
Пределы допускаемой приведенной (к диапазону измерений напряжения переменного тока) погрешности измерений напряжения переменного тока, %	±0,2
Пределы допускаемой абсолютной погрешности измерений частоты переменного тока, Гц	±0,01

Наименование характеристики	Значение
Пределы допускаемой приведенной (к диапазону измерений трехфазной активной/реактивной/полной электрической мощности переменного тока) погрешности измерений трехфазной активной/реактивной/полной электрической мощности переменного тока, %	±0,5
Пределы допускаемой приведенной (к диапазону измерений cos ф) погрешности измерений cos ф, %	±0,5

Таблица 3 - Технические характеристики

Наименование характеристики	Значение
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц	220±22 50
Потребляемая мощность, Вт, не более	15
Габаритные размеры (высотахдлинахширина), мм, не более	96x111x96
Масса, кг, не более	0,5
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при температуре +30 °С, % - атмосферное давление, кПа	от -10 до +55 до 90 от 84,0 до 106,7

Таблица 4 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет, не менее	20
Средняя наработка до отказа, ч, не менее	250000

Знак утверждения типа

наносится на титульный лист формуляра и руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование	Обозначение	Количество
Прибор измерительный цифровой	UNiT	1 шт.
Формуляр	ТНГР.411618.001 ФО	1 экз.
Руководство по эксплуатации	ТНГР.411618.001 РЭ	1 экз.
Крепление для монтажа	-	1 шт.
Интерфейсный кабель	RS-485	1 шт.
Транспортная тара	-	1 шт.

Сведения о методиках (методах) измерений

приведены в разделе 5 «Работа с устройством» документа ТНГР.411618.001 РЭ «Прибор измерительный цифровой. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10^-1 до 2^10⁹ Гц»;

Приказ Росстандарта от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1^10^-8 до 100 А в диапазоне частот от 1-10"¹ до 1^10⁶ Гц»;

Приказ Росстандарта от 23 июля 2021 г. № 1436 «Об утверждении государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»;

ТНГР.411618.001 ТУ «Прибор измерительный цифровой UNiT. Технические условия».

Правообладатель

Общество с ограниченной ответственностью «СКБ Электронного Приборостроения»

(ООО «СКБ Электронного Приборостроения»)

ИНН 5031044021

Адрес юридического лица: 142432, Московская обл., г. о. Черноголовка,

г. Черноголовка, Проезд 1-й, зд. 2А

Изготовитель

Общество с ограниченной ответственностью «СКБ Электронного Приборостроения» (ООО «СКБ Электронного Приборостроения»)

ИНН 5031044021

Адрес: 142432, Московская обл., г. о. Черноголовка, г. Черноголовка, Проезд 1-й, зд. 2А

Испытательный центр

Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)

Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17

Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещ. № 1 (ком. №№ 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. № 15) Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314019.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» января 2025 г. № 186

Регистрационный № 94490-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Масс-спектрометры с индуктивно связанной плазмой EXPEC PlaAr MS

Назначение средства измерений

Масс-спектрометры с индуктивно связанной плазмой EXPEC PlaAr MS (далее - масс-спектрометры) предназначены для измерений содержания элементов и их изотопов, входящих в состав проб различных веществ, находящихся в жидком, твердом или газообразном состоянии.

Описание средства измерений

Принцип действия масс-спектрометров основан на определении отношения массы к заряду ионов, образующихся при ионизации атомов пробы в индуктивно связанной плазме.

Конструктивно масс-спектрометры представляют собой настольные приборы, состоящие из системы ввода пробы (перистальтического насоса, распылителя, распылительной камеры, плазменной горелки), источника ионов (блока пламзменной горелки), вакуумной системы, системы ионной оптики, реакционно-соударительной ячейки, масс-анализаторов и детектора.

Управление  масс-спектрометрами осуществляется с помощью внешнего

персонального компьютера с предустановленным программным обеспечением.

Масс-спектрометры выпускаются в следующих модификациях: EXPEC PlaAr MS и EXPEC PlaAr MS TQ, которые отличаются между собой расположением плазменной горелки и числом масс-анализаторов. Плазменная горелка в масс-спектрометрах EXPEC PlaAr MS расположена горизонтально, в EXPEC PlaAr MS TQ - вертикально. Модификация EXPEC PlaAr MS имеет один квадрупольный масс-анализатор, модификация EXPEC PlaAr MS TQ имеет два квадрупольных масс-анализатора.

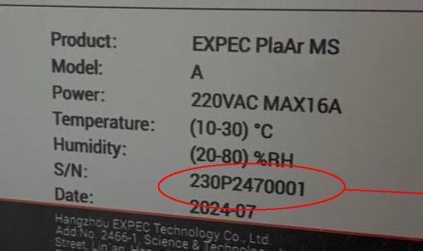

Серийные номера масс-спектрометров в виде цифрового или буквенно-цифрового обозначения, состоящего из арабских цифр или арабских цифр и букв латинского алфавита, наносятся на заднюю или боковую панель корпуса масс-спектрометров в виде информационной таблички (шильда) с нанесением информации гравированием или типографским способом.

Пломбирование масс-спектрометров не предусмотрено. Нанесение знака поверки на средство измерений не предусмотрено.

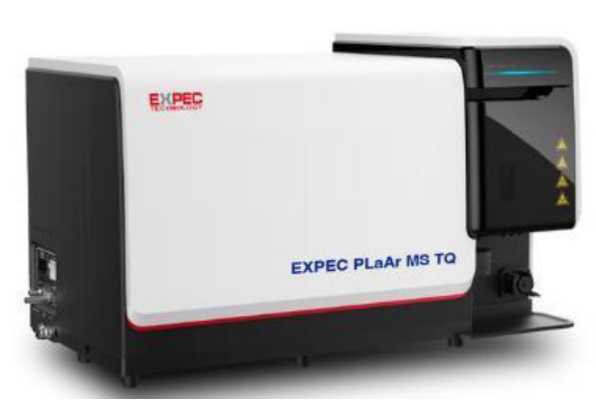

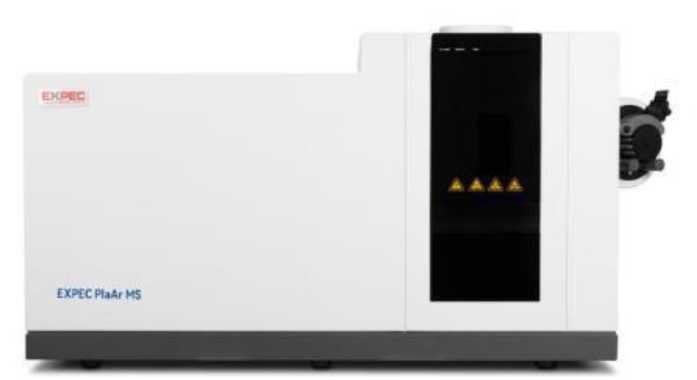

Общий вид масс-спектрометров представлен на рисунках 1 и 2. Общий вид информационной таблички (шильда) представлен на рисунке 3.

Программное обеспечение

Программное обеспечение (ПО), входящее в состав масс-спектрометров, позволяет устанавливать и контролировать режимные параметры, отслеживать выполнение анализа, обрабатывать экспериментальные данные, проводить самодиагностику прибора.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Влияние ПО учтено при нормировании метрологических характеристик масс-спектрометров.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 -

обеспечения

данные

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	ElementMass
Номер версии (идентификационный номер ПО), не ниже	3.0.0.3*
Цифровой идентификатор ПО	—
*После последней цифры номера версии, указанной в таблице, допускаются дополнительные цифровые и/или буквенные суффиксы

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики масс-спектрометров

Наименование характеристики	Значение
	EXPEC PlaAr MS	EXPEC PlaAr MS TQ
Диапазон масс, а.е.м.	от 2 до 260 включ.	от 2 до 290 включ.
Разрешающая способность на уровне 10 % высоты пика, а.е.м., не более	0,8
Чувствительность, (имп/с)/(мг/дм3), не менее - 7Li - 59Со - 115In - 138Ba - 209Bi	20-106 80-106 200-106 90-106 100-106
Предел допускаемого относительного среднего квадратического отклонения выходного сигнала, %	2
Уровень фонового сигнала, имп/с, на массе 5 а.е.м., не более	4

Таблица 3 - Технические

масс-

Наименование характеристики	Значение
	EXPEC PlaAr MS	EXPEC PlaAr MS TQ
Габаритные размеры, мм, не более
- высота	559	700
- ширина	602	1200
- длина	980	680
Масса, кг, не более	190	300
Электропитание:
- напряжение питания переменного тока, В	220±22
- частота переменного тока, Гц	50±1
- потребляемая мощность, Вт, не более	3500
Условия эксплуатации:
- температура окружающей среды, °C	от +10 до +30
- относительная влажность, %	от 20 до 80

Таблица 4 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет	10
Средняя наработка на отказ, ч	10000

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации методом компьютерной графики.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Сведения о методиках (методах) измерений

Применение средств измерений в обеспечения единства измерений осуществляется в методиками (методами) измерений.

Нормативные документы, устанавливающие требования к средству измерений

Техническая документация фирмы «Hangzhou EXPEC Technology Co., Ltd.», Китай.

Правообладатель

Фирма «Hangzhou EXPEC Technology Co., Ltd.», Китай

Адрес: No. 2466-1 Science & Technology Avenue, Qingshanhu Street, Lin'an District,

Hangzhou City, Zhejiang Province, P.R. China (311305)

Телефон: 86-571-85012188

Факс: 86-571-85012006

Web-сайт: www.expec-tech.com

Изготовитель

Фирма «Hangzhou EXPEC Technology Co., Ltd.», Китай

Адрес: No. 2466-1 Science & Technology Avenue, Qingshanhu Street, Lin'an District, Hangzhou City, Zhejiang Province, P.R. China (311305)

Телефон: 86-571-85012188

Факс: 86-571-85012006

Web-сайт: www.expec-tech.com

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Матвеево-Очаковское, ул. Озерная, д. 46

Тел./факс: (495) 437 55 77/(495) 437 56 66

E-mail: office@vniims.ru

Web-сайт: vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» января 2025 г. № 186

Регистрационный № 94491-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы программно-технические Автотест-М

Назначение средства измерений

Комплексы программно-технические Автотест-М   (далее - комплексы)

предназначены для многоканального воспроизведения программно управляемых динамических и статических электрических сигналов напряжения, силы тока, частоты следования и количества импульсов напряжения и тока, электрического сопротивления, а также параметров импульсов: амплитуды и длительности импульсов, заряда в импульсе тока; для многоканальных измерений сигналов напряжения, силы тока, частоты следования и количества импульсов напряжения и тока, электрической емкости и сопротивления, а также параметров импульсов: амплитуды и длительности импульсов, заряда в импульсе тока, поступающих от контролируемого объекта непосредственно или через первичные измерительные преобразователи; для вычислений значений физических величин и погрешностей преобразования сигналов в контролируемом объекте; для приема и выдачи дискретных (логических) сигналов состояния типа «сухой контакт» или «открытый коллектор»; для приема и передачи цифровых данных и команд по последовательным каналам связи, в том числе для имитации датчиков с цифровым интерфейсом; для регистрации и хранения данных; для отображения и вывода на печать воспроизводимых, измеряемых и вычисляемых величин в цифровом и графическом виде.

Описание средства измерений

Принцип действия комплексов основан на последовательных преобразованиях измеряемых величин. Комплексы осуществляют регистрацию, отображение и хранение измеренной информации.

Комплексы содержат набор программируемых контроллеров ввода-вывода сигналов КВВС (аналоговых, дискретных и цифровых) различных модификаций (далее - контроллер КВВС), персональный компьютер (ПК) с базовым и прикладным программным обеспечением (ПО), линии технологической связи (ЛТС), адаптеры интерфейсов.

Конструктивно контроллеры КВВС выполнены в стандарте «Евромеханика» и содержат от одного до двенадцати вставных блоков для воспроизведения и измерения сигналов, блок управляющего микропроцессорного контроллера (БУК), блок питания (БП). Контроллеры КВВС могут включать панель индикации и управления с дисплеем и клавиатурой. В набор вставных блоков, которые могут быть установлены в контроллеры КВВС в любой комбинации, входят:

- блок аналогового вывода БАВ-03;

- блок аналогового вывода БАВ-05;

- блок анализатора импульсов БАИ-01;

- блок аналоговой обработки БАО-06;

- блок ввода аналоговых и частотных сигналов БАЧ-02;

- блок

- блок

- блок

- блок

- блок

- блок вывода дискретных сигналов БДВ-02;

- блок вывода дискретных сигналов БДВ-03;

- блок ввода и вывода дискретных сигналов БДВВ-02;

- блок измерения емкости БИЕ-01;

- блок измерения напряжений БИН-01;

- блок измерения сопротивления изоляции БИСИ-01;

- блок измерения тока БИТ-01;

- блок измерения частоты БИЧ-02;

- блок питания БП-20;

- блок преобразователей сигналов термопар БПТП-02;

- блок преобразователей сигналов термопар БПТП-03;

- блок преобразователей сигналов термосопротивлений БПТС-05;

- блок усилителей гальваноразвязанных БУГ-03;

- блок усилителей импульсов БУИ-01;

- блок усилителей импульсов БУИ-04;

- блок управляющего контроллера БУК-02;

- блок управляющего контроллера БУК-03;

- блок управляющего контроллера БУК-04;

- блок усилителей напряжения БУН-01;

- блок усилителей напряжения БУН-02;

- блок усилителей тока БУТ-02;

- блок усилителей тока БУТ-03;

- блок усилителей тока БУТ-04;

- блок усилителей тока БУТ-07;

- блок формирования импульсов БФИ-03;

- блок формирования напряжений БФН-02;

- блок формирования напряжений БФН-03;

- блок формирования напряжений БФН-04;

- блок формирования напряжений БФН-05;

- блок формирования сопротивления БФС-01;

- блок формирования тока БФТ-02;

- блок формирования тока БФТ-03;

- блок формирования тока БФТ-04;

- блок формирования тока БФТ-05.

Блок управляющего контроллера (БУК) содержит два независимых порта обмена цифровыми данными с ПК и другими внешними устройствами (объектом контроля и управления). Каждый порт специальной перемычкой в соединителе линии технологической связи (ЛТС) конфигурируется под тип интерфейса - RS-232 или RS-485. ЛТС представляет собой двухпроводную электрическую линию типа «витая пара в экране». Передача данных в ПК по линии связи с RS-485 осуществляется через адаптер интерфейса, преобразующий сигналы RS-485 в сигналы шины USB.

В качестве ПК используется любой персональный компьютер, работающий под управлением актуальной операционной системы Windows или Linux.

Комплексы применяются для ручной и автоматизированной поверки (калибровки), проверки технического состояния и настройки аппаратуры контроля различных типов и модификаций (аппаратуры контроля нейтронного потока (АКНП), подвесок ионизационных камер, импульсных и токовых каналов контроля и защиты по мощности и периоду, цифровых и аналоговых вычислителей реактивности и др.), используемых на реакторных установках атомных станций, исследовательских и транспортных реакторах, а также критических стендах.

Комплексы могут быть использованы в автоматизированных системах контроля, регулирования и управления объектов в промышленности, а также для коммерческого учета энергоносителей.

Программное обеспечение (ПО) комплексов представляет собой интегрированную среду и позволяет в режиме диалога с набором меню, инструкций, сообщений и подсказок, представляемых на экране дисплея компьютера, организовать автоматизированные управляющие и измерительные тесты (формирование выходных и измерение входных сигналов) и в режиме реального времени контролировать их прохождение.

В процессе тестирования информация отображается в цифровом и графическом видах на дисплее ПК и/или панели индикации, а после завершения каждой группы тестов автоматически обрабатывается и сравнивается с допустимыми значениями контролируемых параметров. После проведения последовательности тестовых процедур формируются и выводятся на печать отчетные документы (протоколы) с результатами измерений и вычислений.

Обозначение модификации контроллера ввода-вывода в составе комплекса Автотест-М - КВВС-xx.xx, где первые две цифры xx обозначают конструктивное исполнение (см. Таблицу 9), а вторые две цифры xx - состав вставных блоков.

Заводской номер, в виде цифро-буквенного обозначения, однозначно идентифицирующий каждый комплекс, указывается в Формуляре типографским способом или от руки, с нанесением заводского номера на боковой стороне корпуса контроллера КВВС с помощью информационной наклейки. Предусмотрено пломбирование БУК в соответствии с рисунком 4. Нанесение знаков поверки на средство измерений не предусмотрено.

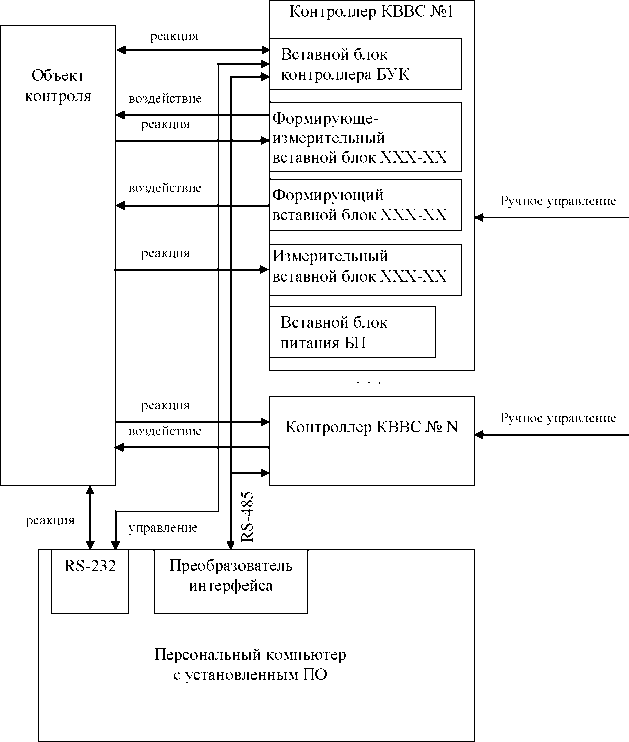

Общая схема комплексов программно-технических Автотест-М и фотографии общего вида контроллеров КВВС представлены на рисунках 1, 2 и 3.

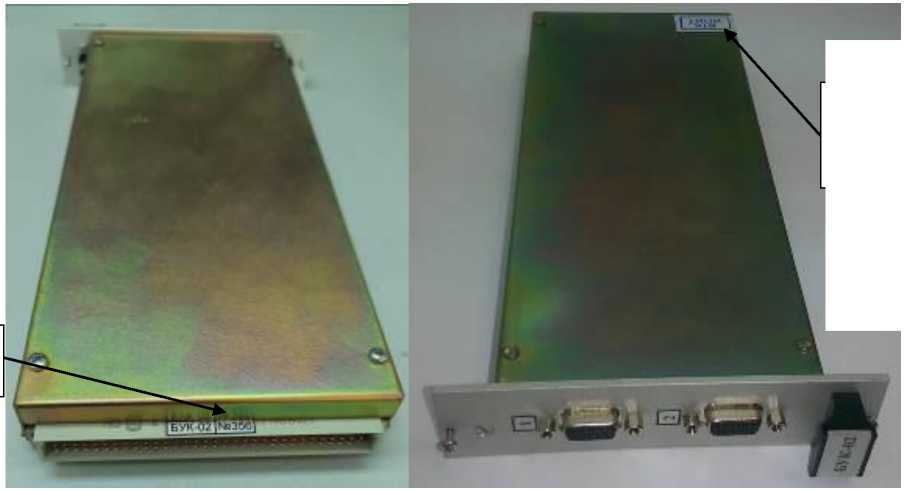

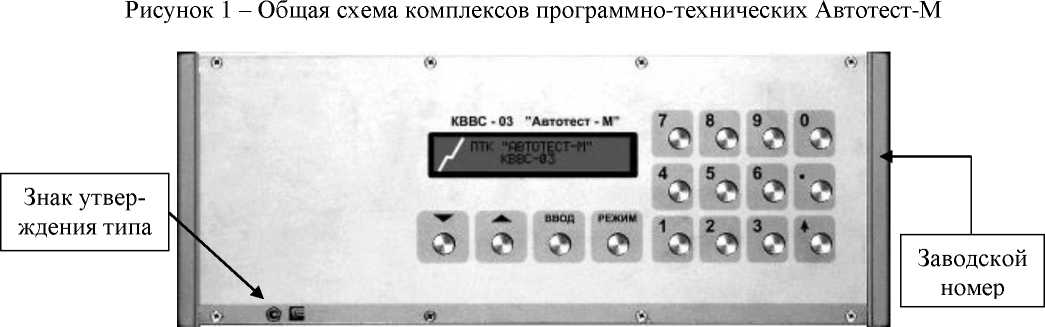

Рисунок 2 - Общий вид контроллеров КВВС спереди (на примере КВВС-ОЗ.хх) и места нанесения заводского номера и знака утверждения типа

• - оперативное представление информации по сигналам и параметрам (контролируемым, вычисляемым и задаваемым) в реальном времени на экране монитора в цифровом и графическом виде;

• - архивирование текущих данных;

• - хранение, представление, редактирование и вывод на печать цифровой и графической информации результатов работы и их обработки.

Программное обеспечение работает в диалоговом режиме и имеет защиту от неправильных действий пользователя.

В ПО верхнего уровня входят:

• - ПО «Комплекс программно - технический Автотест-М. Базовый пакет программ для калибровки АКНП», предназначенное для проведения поверки (калибровки) аппаратуры, сохранения результатов поверки (калибровки) в базе данных, формирования протоколов с результатами поверки (калибровки). Конечные прикладные программы для поверки (калибровки) аппаратуры строятся на основе базового пакета программ для калибровки АКНП путем описания поверочных процедур на скриптовом языке;

  технический для ручного

  Автотест-М. Пакет программ управления и снятия величин

• - ПО «Комплекс программно -для калибровки КВВС», предназначенное сигналов с контроллеров КВВС-xx.xx.

  пользователю

  в виде исполняемых файлов без раскрытия исходных кодов и защищено от преднамеренных и непреднамеренных изменений с помощью проверки его целостности при запуске.

  Номер версии ПО (сборки) верхнего уровня считывается с экрана ПК. Интерфейсы пользователя могут быть реализованы на различных языках (русский, английский и т.д.) в зависимости от назначения исполнения комплекса.

  Метрологические характеристики комплексов нормированы с учетом влияния на них ВПО.

  Недокументированные возможности в программном обеспечении отсутствуют. Идентификационные данные метрологически значимого ПО приведены в таблице 1.

ПО верхнего уровня передается

Таблица 1 - Идентификационные данные ПО «Блок управляющего контроллера БУК.

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Блок управляющего контроллера БУК. Программа микроконтроллера 460.32437879.00137-01
Номер версии (идентификационный номер ПО)	не ниже 1.0
Цифровой идентификатор ПО	CRC16 0x2E2A

Уровни защиты ПО в соответствии с Р 50.2.077-2014:

• - Комплекс программно - технический Автотест-М. Базовый пакет программ для калибровки АКНП - средний;

• - Комплекс программно - технический Автотест-М. Пакет программ для калибровки КВВС - средний;

• - Блок управляющего контроллера БУК. Программа микроконтроллера - высокий.

Метрологические и технические характеристики

Метрологические и технические характеристики комплексов приведены в таблицах 2 - 10.

Таблица 2 -

комплексов

Тип вставного блока	Функция /кол-во каналов1)	Параметр	Диапазоны сигналов	Пределы допускаемых абсолютных погрешностей 2)	Примечание
1	2	3	4	5	6
БАВ-03	В/4	U	от 0 до 10 В	+[1,7^10-3-Ux+3^10-3] В	-
			от -10 до +10 В	+[1,7^10-3-IUxl+3^10-3] В
	В/4	I	от -5 до +5 мА	+[1,7^10-3-IIxl +1,5^10-3] мА
	И/1	U	от -0,1 до +0,1 В	+[1,7^10-3-IUxI+3^10-5] В	-
			от -1 до +1 В	+[1,7^10-3-IUxI+3^10-4] В
			от -10 до +10 В	+[7^10-4-IUxI+3^10-3] В
БАВ-05	В/8	U	от 0 вкл. до 10 вкл. В	±0,1 В	Каналы гальва-норазвязаны.
	В/8	I	от 0 вкл. до 20 вкл. мА	±0,1 мА
БАИ-01	И/1	Q	от 10-13 до 10-12 Кл	±5^10-2-qx Кл	Импульсы тока амплитудой до 10 мкА, при частоте сигнала до 104 Гц.
		Тт	от 0,1 до 12,5 мкс	±[9,5^10-2-Тх +6,25^10-2] мкс
	И/1	FU	от 0 до 105 Гц	±[5^10-4-fx+1/t] Гц	Импульсы напряжения с длительностью 2 мкс отрицательной полярности с амплитудой минус 4 В. t - выбирается пользователем для получения требуемой погрешности измерения в диапазоне от 1 до 100 с.

таблицы 2

1	2	3	4	5	6
БАО-06	И/1	I	от 1 -10-10 до 1-10-8 не вкл. А	±0,1 -Ix А	-
			от 1 - 10-8 вкл. до 1-10-6 не вкл. А	+0,025-Ix А
			от 1 -10-6 вкл. до 1-10-3 вкл. А	±0,01-Ix А
	И/1	1имп	от 10-13 до 4- 10-9 А	См. примечание 5.	Импульсы тока длительностью 100 нс частотой от 1 до 105 Гц.
	И/1	FI	от 0 до 105 Гц	±[5^10-4-fx+1/t] Гц	Импульсы тока длительностью 100 нс с зарядом в импульсе 2^10-13 Кл. t - выбирается пользователем для получения требуемой погрешности измерения в диапазоне от 0,1 до 100 с.
БАЧ-02	И/2	U	от -0,1 до +0,1 В	±[1,7^10-3-IUxl +3^10-5] В	Поканальная гальваническая развязка входных цепей.
			от -1 до +1 В	±[1,7^10-3-IUxI +3^10-4] В
			от -10 до +10 В	±[1,7^10-3-IUxI +3^10-3] В
		I	от -5 до +5 мА	±[2,2^10-3-IIxI +1,5^10-3] мА
			от -20 до +20 мА	±[2,2^10-3-IIxI +6^10-3] мА
	И/2	FU	от 0 до 106 Гц	±[5^10-4-fx+1/t] Гц	t - выбирается пользователем для получения требуемой погрешности измерения в диапазоне от 0,1 до 100 с. См. примечание 4.

таблицы 2

1	2	3	4	5	6
БИЕ-01	И/1	С	от 10 до 10000 пФ	+0,05-Cx пФ	-
БИН-01	И/2	U	от -100 до +100 мВ	+[1,5^10-3-IUxl+1^10-1] мВ	Дифференциальный.
	И/2	U	от -10 до +10 В	+[1,5^10-3-IUxl+5^10-3] В
	И/8	U	от -20 до +20 В	+[1,5^10-3-IUxI+1^10-2] В
	И/2	U	от -50 до +50 В	+[1,5^10-3-IUxI+2,5^10-2] В
	И/2	U	от -200 до +200 В	+[1,5^10-3-IUxI+1^10-1] В
БИСИ-01	И/1	I	от -1-10-3 до +1-10-3 А	+[1,8^10-3-IIxI+2^10-7] А	-
			от -1-10-4 до +1-10-4 А	+[1,8^10-3-IIxI+2^10-8] А
			от -1-10-5 до +1-10-5 А	+[2,3^10-3-IIxI+2^10-9] А
			от -1-10-6 до +1-10-6 А	+[2,3^10-3-IIxI+2^10-10] А
			от -1-10-7 до +1-10-7 А	+[1,5^10-3-IIxI+1^10-10] А
			от -1-10-8 до +1-10-8 А	+[4^10-3-IIxI+1^10-11] А
			от -1-10-9 до +1-10-9 А	+[1,5^10-2-IIxI+5^10-12] А
			от -1-10-10 до +1-10-10 А	+[2^10-2-IIxI+5^10-13] А
	И/1	Ru3	от 1-106 до 1-109 не вкл. Ом	+0,02-Rx Ом	-
			от 1 -109 вкл. до 1-1011 не вкл. Ом	+0,05-Rx Ом
			от 1 - 1011 вкл. до 1-1012 Ом	+0,1-Rx Ом
БИТ-01	И/2	I	от -10 до +10 мкА	±[4^10-3-IIxI+1^10-2] мкА	-
	И/2	I	от -100 до +100 мкА	±[1,5^10-3-IIxI+5^10-2] мкА	Дифференциальный.
	И/2	I	от -1 до +1 мА	±[1,5^10-3-IIxI+5^10-4] мА
	И/2	I	от -20 до +20 мА	±[1,5^10-3-IIxI+1^10-2] мА
БИЧ-02	И/4	FU	от 0 до 5-105 Гц	±[5^10-4-fx+1/t] Гц	См. примечание 3. t - выбирается пользователем для получения требуемой погрешности измерения в диапазоне от 0,1 до 100 с.
БП-20	В/1	U	от 0 до +500 В	+5 В	-
	В/1	U	от 0 до -500 В	+5 В

таблицы 2

1	2	3	4	5	6
БУИ -01	И/1	FI	от 0 до 1 Гц вкл.	Не нормируется	Импульсы тока с зарядом в импульсе от 1^10-13 Кл до 1^10-12 Кл, амплитуда до 10 мкА, длительность до 1 мкс.
			св. 1 до 105 Гц	±[1^10-3- fx+5^10-2] Гц
	В/1	FI	от 0,5 до 105 Гц	+[1^10-3- fx+3^10-3] Гц	Импульсы тока с зарядом в импульсе 1^10-12 Кл, амплитуда 1 мкА, длительность 1 мкс.
	В/И/1	U	от 0 до 500 В	+ 5 В	Разрешение 1 В.
БУИ -04	И/1	FI	от 0 до 1 Гц вкл.	Не нормируется	Импульсы тока с зарядом в импульсе от 1^10-13 Кл до 1^10-12 Кл, амплитуда до 10 мкА, длительность до 1 мкс.
			св. 1 до 105 Гц	+[1^10-3-fx+5^10-2] Гц
БУН-01	И/32	U	от -0,1 до +0,1 В	±[2,2-10-3-IUxl+3^10-5] В	-
			от - 1 до +1 В	+[1,7^10-3-IUxl+3^10-4] В
			от -10 до +10 В	±[7^10-4-IUxI+3^10-3] В
БУН-02	И/61	U	от -10 до +10 В	±[7^10-4-IUxI+3^10-3] В	-
БУТ-02	И/2	I	от 1-10-11 до 1 -10-8 А не включ.	±0,1 -Ix А	-
			от 1-10-8 включ. до 1-10-6 А не включ.	±0,025-Ix А
			от 1 - 10-6 включ. до 1-10-3 А включ.	±0,01-Ix А
БУТ-03	И/1	I	от 1 - 10-8 включ. до 1-10-6 А не включ.	±0,025-Ix А	-
			от 1 - 10-6 включ. до 1-10-3 А включ.	±0,01-Ix А
	В/И/1	U	от 0 до 500 В	± 5 В

таблицы 2

1	2	3	4	5	6
БУТ-04	И/1	I	от 1 -10-6 включ. до 1-10-3 А включ.	+[2,3^10-3-Ix+2^10-7] А	-
	В/И/1	U	от 0 до 500 В	+ 5 В
БУТ-07	И/1	I	от -1-10-3 до +1-10-3 А	+[1,8^10-3-IIxl+2^10-7] А	Автоматический выбор предела измерений.
			от -1-10-4 до +1-10-4 А	+[1,8^10-3-IIxl+2^10-8] А
			от -1-10-5 до +1-10-5 А	+[2,3^10-3-IIxI+2^10-9] А
			от -1-10-6 до +1-10-6 А	+[2,3^10-3-IIxI+2^10-10] А
			от -1-10-7 до +1-10-7 А	+[1,5^10-3-IIxI+1^10-10] А
			от -1-10-8 до +1-10-8 А	+[4^10-3-IIxI+1^10-11] А
			от -1-10-9 до +1-10-9 А	+[1,5^10-2-IIxI+5^10-12] А
			от -1-10-10 до +1-10-10 А	+[2^10-2-IIxI+5^10-13] А
БФИ-03	В/1	FU	от 1 включ. до 1 -106 Гц включ.	±[7^10-6-fx+3^10-3] Гц	-
		Ти	от 0,05 включ. до 12,5 мкс включ.	±[1,9^10-2-Тх+1,25^10-2] мкс
		UuMn	от 0 включ. до 10 В включ.	±[4^10-2-Ux+1^10-1] В
	В/1	FIgифф	от 1 включ. до 1-106 Гц включ.	±[7^10-6-fx+3^10-3] Гц	См. примечание 6.
		Ti	от 0,05 включ. до 12,5 мкс включ.	+[1,9^10-2-Тх+1,25^10-2] мкс
		Q	от 5-10-13 включ. до 1 -10-11 Кл включ.	+[1,5^10-3-qx+1^10-14] Кл	При Тх= 250 нс
			от 3- 10-13 включ. до 6-10-12 Кл включ.	± 1,8^10-14 Кл	При Тх= 150 нс
			от 0,8-10-13 включ. до 2-10-13 Кл	±0,25-qx Кл	При Тх= 100 нс
			от 2- 10-13 включ. до 4-10-12 Кл	± 1,2^10-14 Кл
	И/1	U	от -10 включ. до +10 В включ.	+[7^10-4-IUxI+3^10-3] В	-
БФН-02	В/2	U	от -0,1 до +0,1 В	+[4^10-3-IUxI+1^10-4] В	При токе до 10 мА.
			от -1 до +1 В	+[1,7^10-3-IUxI+3^10-4] В
			от -10 до +10 В	+[1,7^10-3-IUxI+3^10-3] В
			от -120 до +120 В	+[1,7^10-3-IUxI+3,6^10-2] В
	И/1	U	от -0,1 до +0,1 В	+[1,7^10-3-IUxI+3^10-5] В	-
			от -1 до +1 В	+[1,7^10-3-IUxI+3^10-4] В
			от -10 до +10 В	+[7^10-4-IUxI+3^10-3] В

таблицы 2

1	2	3	4	5	6
БФН-03	В/1	U	от -0,1 до +0,1 В	+ 5^10-5 В	См. примечание 7.
			от -1 до +1 В	+ 5^10-4 В
			от -12,5 до +12,5 В	+ 6,25^10-3 В
	И/1	U	от -12,5 до +12,5 В	+ 6,25^10-3 В	-
			от -500 до +500 В	+ 1,25 В
БФН-04	В/1	U	от -100 до +100 В	+ 5^10-2 В	См. примечание 7.
			от -500 до +500 В	+[1,5^10-3-IUxl+2,5^10-1] В
	И/1	U	от -500 до +500 В	+[1,5^10-3-IUxl+2,5^10-1] В	-
БФН-05	В/2	U	от 0 до 50 мВ	+[2^10-4-Ux+5^10-3] мВ	-
	И/2	U	от -50 до +50 мВ	+[2^10-4-IUxI+5^10-3] мВ
БФС-01	В/2	R	от 0 до 200 Ом включ.	± 0,03 Ом	-
			от 200 до 800 Ом включ.	± 0,02 Ом
БФТ-02	В/1	I	от 0 до 1-10-10 А	+[4,5^10-2-Ix+5^10-13] А	При напряжении на нагрузке до 1 В.
			от 0 до 1 -10-9 А	+[2,75^10-2-Ix+2,5^10-12] А
			от 0 до1-10-8 А	+[2,75^10-2-Ix+2,5^10-11] А
			от 0 до 1 -10-7 А	+[4^10-3-Ix+1^10-10] А	При напряжении на нагрузке до 20 В.
			от 0 до 1 -10-6 А	+[2,4^10-3-Ix+1^10-10] А
			от 0 до 1 -10-5 А	+[2,4^10-3-Ix+1^10-9] А
			от 0 до 1 -10-4 А	+[2,4^10-3-Ix+1^10-8] А
			от 0 до 1 -10-3 А	+[2,4^10-3-Ix+1^10-7] А
			от 0 до 1 -10-2 А	+[2,4^10-3-Ix+1^10-6] А
	И/1	U	от -0,1 до +0,1 В	+[1,7^10-3-IUxI+3^10-5] В	-
			от -1 до +1 В	+[1,7^10-3-IUxI+3^10-4] В
			от -10 до +10 В	+[7^10-4-IUxI+3^10-3] В
БФТ-03	В/И/1	I	от -0,1 до +0,1 мА	+ 5^10-5 мА	См. примечание 7.
			от -1 до +1 мА	+ 5^10-4 мА
			от -5 до +5 мА	+ 2,5^10-3 мА
			от -20 до +20 мА	+ 1^10-2 мА
	И/1	I	от -5 до +5 мА	+ 1^10-2 мА	-
БФТ-04	В/2	I	от -20 включ. до +20 мА включ.	+ 1^10-2 мА	См. примечание 7.
	И/2	I	от -20 включ. до +20 мА включ	+ 1^10-2 мА

таблицы 2

1	2	3	4	5	6
БФТ-05	В/1	I	от -1-10-10 до +1-10-10 А	+[2,8^10-2-IIxl+2^10-13] А	При напряжении на нагрузке до 1 В.
			от -1-10-9 до +1-10-9 А	+[1,35^10-2-IIxl+1,5^10-12] А
			от -1-10-8 до +1-10-8 А	+[4^10-3-IIxI+1^10-11] А
			от -1-10-7 до п+1-10-7 А	+[4^10-3-IIxI+1^10-10] А	При напряжении на нагрузке до 20 В.
			от -1-10-6 до +1-10-6 А	+[2,4^10-3-IIxI+1^10-10] А
			от -1-10-5 до +1-10-5 А	+[2,4^10-3-IIxI+1^10-9] А
			от -1-10-4 до +1-10-4 А	+[2,4^10-3-IIxI+1^10-8] А
			от -1-10-3 до +1-10-3 А	+[2,4^10-3-IIxI+1^10-7] А
			от -1-10-2 до +1-10-2 А	+[2,4^10-3-IIxI+1^10-6] А
	И/1	U	от -0,1 до +0,1 В	+[1,7^10-3-IUxI+3^10-5] В	-
			от -1 до +1 В	+[1,7^10-3-IUxI+3^10-4] В
			от -10 до +10 В	+[7^10-4-IUxI+3^10-3] В

Примечания

• 1) В таблице приняты следующие обозначения:

И - функция измерения,

В - функция воспроизведения,

I - сила постоянного электрического тока (мкА ,мА или А),

1имп - сила импульсного электрического тока (А),

U - постоянное электрическое напряжение(мВ или В),

FU - частота импульсов электрического напряжения (Гц),

FI - частота импульсов электрического тока (Гц),

FIдифф - частота дифференциальных импульсов электрического тока (Гц),

R - электрическое сопротивление постоянного тока (Ом),

Rиз - электрическое сопротивление (изоляции) постоянного тока при измерительном напряжении до 500 В (Ом),

ТС - термопреобразователь сопротивления (°С),

ТП - термопара (°С),

Q - электрический заряд в импульсе (Кл),

Ti - длительность импульса электрического тока (мкс),

Ти - длительность импульса электрического напряжения (мкс),

иимп - амплитуда импульсов электрического напряжения (В),

С - электрическая емкость (пФ, нФ);

• 2) fx, Ux, Ix, qx, Rx, Cx, Tx, Tx - абсолютное значение измеряемого или воспроизводимого параметра, t - время измерения, с;

• 3) амплитуда контролируемых импульсов напряжения от 2,5 до 15 В, длительность контролируемых импульсов не менее 1 мкс;

• 4) амплитуда контролируемых импульсов напряжения от 2 до 15 В, длительность контролируемых импульсов не менее 500 нс;

Продолжение таблицы 2___________________________________

• 5) характеристика преобразования: 1и = (q_и + 4,53 -10   ) • f_и,

  (1.1)

где qи - заряд в импульсе тока, Кл;

f _и - частота следования (скорость счета) импульсов тока, Гц.

Пределы  допускаемой  основной  относительной  погрешности

при изменении заряда от 2-10^-13 до 1-10 ¹² Кл не превышают ±2 % для fи Пределы  допускаемой  основной  относительной  погрешности  преобразования

при изменении частоты fи для qw = 1-10^-12 Кл не превышают: ±5 % при значении частоты от 10 до 100 Гц, ±2 % при значении частоты от 100 Гц до 10 кГц.

• 6) При формировании импульсов с заданным зарядом q импульса тока для блока БФИ-03 следует рассчитывать задаваемую амплитуду импульсов как линейную функцию от заряда, при этом максимальному заряду соответствует амплитуда 10,24 В.

• 7) Сигналы формируются одновременно, но метрологические характеристики применимы только для выбираемого программно диапазона измерений; эффективная дискретность воспроизведения сигналов тока/напряжения не менее 18 бит; эффективная дискретность измерения сигналов тока/напряжения не менее 19 бит;

  сигналов

Эффективная дискретность воспроизведения/измерения тока/напряжения, за исключением указанных выше, не менее 15 бит.

Контроллеры КВВС обеспечивают воспроизведение сигналов произвольной формы, в том числе и случайной, а также следующих стандартных тестовых воздействий по току, напряжению и частоте следования импульсов напряжения и тока:

• - постоянное значение сигнала;

• - линейно изменяющееся значение сигнала;

• - экспоненциально изменяющееся значение сигнала;

• - изменение сигнала, имитирующее реакцию мощности ядерного реактора на воздействие по реактивности.

Скорость линейного изменения параметров сигнала, период экспоненциального изменения параметров сигнала и реактивность задаются в диапазонах, указанных в таблице 3 с основными относительными погрешностями, приведенными в таблице 4.

Таблица 3 - Диапазоны

Параметр	Диапазоны сигналов
Скорость линейного изменения силы тока	от -1-10-3 до +1-10-3 А/с
Скорость линейного изменения напряжения	от -10 до +10 В/с
Скорость линейного изменения частоты	от -1-105 до +1-105 Гц/с
Период экспоненциального изменения силы тока,	от 1 до 999 с;
напряжения и частоты	от -1 до -999 с
Введенная реактивность	от -25 до +1 3

Период экспоненциального изменения сигналов задается как время изменения сигнала в e раз (см. Таблицу 3), но также может задаваться и как время изменения в 2 раза (удвоения) в диапазонах соответственно от 0,7 до 692 с и от минус 0,7 до минус 692 с.

Таблица 4 - Основные относительные

и частоте

по току,

Параметр	Диапазоны сигналов	Пределы допускаемой основной относительной погрешности воспроизведения, %2)
		скорости		периода
		11)	21)	11)	21)
Сила тока	от 1-10-10 до 1-10-7 А	+5	±10	±5	±30
	от 1-10-6 до 1-10-2 А	±1	±1	±1	±1
Напряжение	от -1 до +1 В; от -10 до +10 В; от -120 до +120 В	+1	±1	±1	±1
Частота	от 1 до 1-106 Гц	±0,2		±0,2

Примечания

1) при изменении сигнала за время наблюдения на 1 и 2 декады соответственно;

2) погрешность нормируется для диапазонов периодов от 1 до 200, от -1 до -200.

При имитации реактивности используется модель нейтронной кинетики, учитывающая от 6 до 24 групп ядер-предшественников запаздывающих нейтронов.

Пределы допускаемой основной относительной погрешности воспроизведения положительной реактивности в процентах с использованием блока БФТ-02 и БФТ-05, указаны в таблице 5.

Таблица 5 - Пределы допускаемой основной относительной погрешности воспроизведения положительной реактивности в процентах

Реактивность, 3	Интервал времени наблюдения, с	Диапазон тока, А
		10-10	от 10-9 до 10-8	10-7	от 10-6 до 10-2
1	от 4 до 5	±1	±0,5	±0,2	±0,1
0,5	от 25 до 30	±2	±1	±0,5	±0,1
0,2		±1	±0,5	±0,2	±0,1
0,1		±1	±0,5	±0,2	±0,1
0,05		±1	±0,5	±0,2	±0,1

Пределы допускаемой основной относительной погрешности воспроизведения отрицательной реактивности в процентах с использованием блока БФТ-02 и БФТ-05, указаны в таблице 6.

Таблица 6 - Пределы допускаемой основной относительной погрешности воспроизведения отрицательной реактивности в процентах

Реактивность, 3	Время наблюдения до 15 с				Время наблюдения до 30 с
	Диапазон тока, А				Диапазон тока, А
	10-1О	от 10-9 до 10-8	10-7	от 10-6 до 10-2	10-10	от 10-9 до 10-8	10-7	от 10-6 до 10-2
-0,05	±1	±0,5	±0,5	±0,1	±2	±1	±0,5	±0,1
-0,1	±1	±0,5	±0,5	±0,1	±2	±1	±0,5	±0,1
-0,2	±1	±0,5	±0,5	±0,1	±2	±1	±0,5	±0,1
-0,5	±2	±1	±0,5	±0,1	±10	±5	±0,5	±0,1
-1	±5	±2	±2	±0,1	±10	±5	±2	±0,1
-2	±5	±5	±2	±0,5	±10	±5	±2	±0,5
-5	_ 1)	±10	±5	±0,5	_ 1)	±20	±5	±0,5
-10	_ 1)	±20	±5	±1	_ 1)	±20	±10	±1
-15	_ 1)	_ 1)	±10	±1	_ 1)	_ 1)	±20	±2,5
-25	_ 1)	_ 1)	±20	±2,5	_ 1)	_ 1)	±20	±2,5
Примечание - 1) не нормируется

Таблица 7 - Пределы допускаемой основной относительной погрешности 5 воспроизведения реактивности с использованием блоков БФН-02 и БФИ-03, для интервалов наблюдения до 30 с.

Тип вставного блока	Реактивность, 3	5, %
БФН-02	от -0,5 до +1	±0,3
	от -5 до -1	±2
	от -25 до -10	±5
БФИ-03	от -25 до +1	±0,1

Контроллеры КВВС обеспечивают измерение сигнала реактивности с использованием блоков БАО-06, БУТ-02. Пределы допускаемой систематической составляющей основной относительной погрешности измерений реактивности указаны в таблице 8.

Таблица 8 - Пределы допускаемой систематической составляющей основной относительной

Реактивность, 3	Диапазон тока, А	Систематическая составляющая основной относительной погрешности
от -25 до +1	от 1 -10-10 до 1 -10-8	±10 %
	от 1-10-8 вкл. до 1-10-6	±5 %
	от 1-10-6 вкл. до 1-10-3 вкл	±2 %

Пределы допускаемых дополнительных погрешностей от влияния температуры окружающей среды в рабочем диапазоне температур эксплуатации для всех измеряемых параметров не превышают пределов допускаемых основных погрешностей.

Комплексы обеспечивают формирование и определение состояния логических сигналов в соответствии с таблицей 9.

Таблица 9 - Формирование и определение состояния логических сигналов

Вставной блок	Кол-во каналов	Назначение каналов	Гальваническая развязка каналов
БДС-02	18	Определение состояния потенциальных логических сигналов (лог. «0» - от 0 до 0,8 В; лог. «1» - от 2,4 до 15 В) и сигналов типа «сухой контакт» (сопротивление между контактами в состоянии: «замкнуто» не более 1 Ом, «разомкнуто» не менее 1 МОм).	Поканальная
БДС-03	36	Определение состояния потенциальных логических сигналов (лог. «0» - от 0 до 0,8 В; лог. «1» - от 2,4 до 15 В) и сигналов типа «сухой контакт» (сопротивление между контактами в состоянии: «замкнуто» не более 1 Ом, «разомкнуто» не менее 1 МОм).	Отсутствует
БДВ-02	18	Формирование логического сигнала типа «открытый коллектор» с нагрузочной способностью до 100 мА при напряжении до 200 В постоянного тока мощностью 0,1 Вт.	Поканальная
БДВ-03	10	Формирование логического сигнала типа «сухой контакт», нормально разомкнутый с нагрузочной способностью до 100 мА при напряжении до 200 В постоянного тока мощностью 0,1 Вт.	Поканальная
	14	Формирование логического сигнала типа «сухой контакт», перекидной контакт с нагрузочной способностью до 100 мА при напряжении до 200 В постоянного тока мощностью 0,1 Вт.	Поканальная
	8	Определение состояния потенциальных логических сигналов (лог. «0» - от 0 до 0,8 В; лог. «1» - от 2,4 до 15 В) и сигналов типа «сухой контакт» (сопротивление между контактами в состоянии: «замкнуто» не более 1 Ом, «разомкнуто» не менее 1 МОм).	Поканальная
БДВВ-02	24	Каналы конфигурируются для: - определения состояния потенциальных логических сигналов (лог. «0» - от 0 до 1,5 В; лог. «1» - от 3 до 48 В) или сигналов типа «сухой контакт» (сопротивление между контактами в состоянии: «замкнуто» не более 1 Ом, «разомкнуто» не менее 1 МОм) или - формирования логического сигнала типа «открытый коллектор» с нагрузочной способностью до 20 мА при напряжении до 200 В постоянного тока мощностью 0,1 Вт.	Поканальная

Комплексы оснащаются блоками управляющих и вспомогательных контроллеров, обеспечивающими обмен информацией для приема и передачи цифровых данных и команд по цифровым каналам связи в соответствии с таблицей 10.

Таблица 10 -

каналы связи

Вставной блок	Кол-во каналов	Тип интерфейса (скорость передачи данных, длина линии связи)	Гальваническая развязка каналов
БВК-01	2	Каждый канал: RS-232 (до 921,6 Кбод, до 20 м) или RS-485 (до 1 Мбод, до 1200 м)	Поканальная
БВК-02	4	RS-422/RS-485 (до 2 Мбод, до 1200 м)	Поканальная
БВК-03	5	RS-485 (до 2 Мбод, до 1200 м)	Поканальная
БУК-02	2	Каждый канал: RS-232 (до 921,6 Кбод, до 20 м) или RS-485 (до 1 Мбод, до 1200 м)	Поканальная
БУК-03	1	Каждый канал: RS-232 (до 921,6 Кбод, до 20 м) или RS-485 (до 1 Мбод, до 1200 м)	Поканальная
	2	USB 2.0 тип B (12 Мбод, 1,5 м)	Поканальная
БУК-04	4	Каждый канал: RS-232 (до 921,6 Кбод, до 20 м) или RS-485 (до 2 Мбод, до 1200 м)	Поканальная
	1	Ethernet (100 Мбод, 100 м)	Поканальная
	2	USB 2.0 тип А (12 Мбод, 1,5 м) и USB 2.0 тип B (12 Мбод, 1,5 м)	Поканальная

Контроллеры ввода-вывода сигналов имеют модификации по конструктивному исполнению с характеристиками в соответствии с таблицей 11.

Таблица 11 - Модификации конструктивных исполнений

Тип КВВС	Количество позиций для вставных блоков	Габариты (Ш х В х Г), мм, не более	Масса, кг, не более	Потребляемая мощность, В-А, не более
КВВС-01.xx	3	210x120x320	5	25
КВВС-02.xx	7	285x135x320	10	75
КВВС-03.xx	10	390x135x320	15	75
КВВС-04.xx	14	495x135x320	20	100

Технические характеристики комплексов приведены в таблице 12.

Таблица 12 - Технические

комплексов

Наименование характеристики	Значение
Параметры сети электропитания переменного тока для контроллеров КВВС: - напряжение переменного тока, В - частота переменного тока, Гц	от 187 до 253 от 49 до 51
Нормальные условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % - атмосферное давление, кПа - напряжение питающей сети, В - частота питающей сети, Гц - напряженность внешних магнитных полей частотой 50 Гц, А/м, не более - агрессивные газы и пары	от +15 до +25 от 30 до 80 от 96 до 104 от 209 до 231 от 49 до 51 40 отсутствуют
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность (при температуре воздуха 30 оС), %, не более - атмосферное давление, кПа - напряженность внешних магнитных полей частотой 50 Гц, А/м, не более - агрессивные газы и пары	от +5 до +40 75 от 84,0 до 106,7 40 отсутствуют
Время установления рабочего режима контроллеров КВВС, мин, не более	20
Срок службы комплексов (контроллеров КВВС), лет	12
Средняя наработка на отказ с учетом технического обслуживания, ч.	20000
Среднее время восстановления работоспособности комплексов, ч.	1
Средний срок сохраняемости в условиях отапливаемых помещений, лет	12

Персональный компьютер в составе комплексов используются в условиях, определяемых его нормативной документацией.

Знак утверждения типа

наносится на переднюю панель и/или на шильдик контроллера КВВС и на титульных листах руководства по эксплуатации «Комплекс программно-технический Автотест-М КЦДИ.108.00.00.000 РЭ или КЦДИ.108.00.00.000-ХХ РЭ (при наличии) и руководства по эксплуатации «Контроллер ввода-вывода сигналов КВВС-xx.xx» КЦДИ.108.\\.00.000 РЭ.

Комплектность средства измерений

Таблица 13 - Комплектность поставки комплексов

Наименование	Обозначение	Количество
Контроллер КВВС	-	от 1 до 4 шт.
Персональный компьютер (наличие и состав определяется при заказе и указывается в формуляре на комплекс)	-	1 шт.
Формуляр	КЦДИ.108.00.00.000 ФО или КЦДИ.108.00.00.000-ХХ ФО	1 экз.
Руководство по эксплуатации	КЦДИ.108.00.00.000 РЭ или КЦДИ.108.00.00.000-ХХ РЭ	1 экз.
Программное изделие «Комплекс программно - технический Автотест-М. Базовый пакет программ для калибровки АКНП» на электронном носителе	460.32437879.00133-01 (Windows) или 460.32437879.00134-01 (Linux)	1 экз.
Руководство оператора	460.32437879.00133-01 34 01 (Windows) или 460.32437879.00134-01 34 01 (Linux)	1 экз.

Комплектность поставки контроллеров КВВС приведена в таблице 14.

Таблица 14 - Комплектность поставки контроллеров КВВС
Наименование	Количество
Комплект монтажных частей (состав указывается в формуляре на КВВС)	1 шт.
Комплект тестовых принадлежностей (состав указывается в формуляре на КВВС)	1 шт.
Руководство по эксплуатации «Контроллер ввода-вывода сигналов КВВС-xx.xx» КЦДИ.108.ХХ.00.000 РЭ	1 экз.
Формуляр «Контроллер ввода-вывода сигналов КВВС-xx.xx» КЦДИ.108.ХХ.00.000 ФО	1 экз.

В комплект монтажных частей контроллера КВВС входят соединители вставных блоков контроллера КВВС. Комплектность тестовых принадлежностей контроллера КВВС приведена в таблице 15.

Таблица 15 - Комплектность тестовых

Наименование	Количество
Кабель питания	1 шт.
Кабель связи с ПК (интерфейс RS-485 или RS-232)	1 шт.
Кабель заземления	2 шт.
Кабели для подсоединения поверяемых приборов и систем	1 компл.
Преобразователь интерфейса RS-485 - USB	1 шт.
Программное изделие «Комплекс программно-технический Автотест-М. Пакет программ для калибровки КВВС» (460.32437879.00135-01 (Windows) или 460.32437879.00136-01 (Linux)) на электронном носителе и руководство оператора (460.32437879.00135-01 34 01 (Windows) или 460.32437879.00136-01 34 01 (Linux))	1 шт.

Сведения о методиках (методах) измерений

Сведения о методиках (методах) измерений приведены в разделе 7 «Методы и методики измерений» руководства по эксплуатации.

Нормативные и технические документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;

Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;

ГОСТ 8.371-80 «Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости»;

Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10^-16 до 100 А»;

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3463 «Об утверждении государственной поверочной схемы для средств измерений импульсного электрического напряжения»;

КЦДИ.108.00.00.000 ТУ «Комплексы программно-технические Автотест-М. Технические условия».

Правообладатель

Научное учреждение «Институт прикладных информационных технологий» («ИПИТ»)

ИНН 7724029102

Юридический адрес: 115409, г. Москва, Каширское ш., д. 43, к. 5 Тел./факс: 8(499)324-88-85

E-mail: contact@ipit.ru

Web-сайт: www.ipit.ru

Изготовитель

Научное учреждение «Институт прикладных информационных технологий» («ИПИТ»)

ИНН 7724029102

Юридический адрес: 115409, г. Москва, Каширское ш., д. 43, к. 5 Тел./факс: 8(499)324-88-85

E-mail: contact@ipit.ru

Web-сайт: www.ipit.ru

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: (495) 437-55-77

Факс: (495) 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» января 2025 г. № 186

Регистрационный № 94492-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные горизонтальные цилиндрические РГС

Назначение средства измерений

Резервуары стальные горизонтальные цилиндрические РГС (далее - резервуары) предназначены для измерений объема нефтепродуктов, а также для их приема, хранения и отпуска.

Описание средства измерений

Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего заданному значению объема.

Резервуары представляют собой горизонтально расположенный цилиндрический стальной сосуд с днищами.

Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.

Установка резервуаров РГС - подземная.

Резервуары изготовлены в следующих модификациях: РГС-20 с заводским номером 3, РГС-40 с заводским номером 5, РГС-50 с заводским номером 4, РГС-100 с заводскими номерами 1, 2.

Заводские номера резервуаров в виде цифрового обозначения, состоящие из арабских цифр, нанесены типографским способом на табличку резервуара. Табличка крепится к люку резервуара.

Резервуары РГС-20 с заводским номером 3, РГС-40 с заводским номером 5, РГС-50 с заводским номером 4, РГС-100 с заводскими номерами 1, 2 расположены на территории АЗС №172, ООО «ТАИФ-НК АЗС» по адресу: 420000, Республика Татарстан, р-н Высокогорский, с. Семиозерка, 806 КМ А/Д М7.

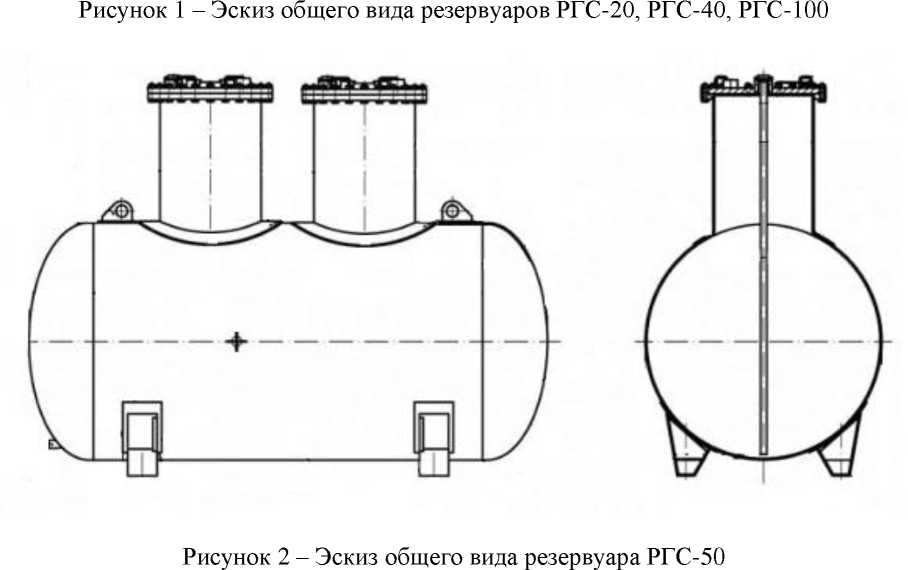

Эскизы общего вида резервуаров приведены на рисунках 1, 2. Фотографии горловин приведены на рисунках 3, 4, 5, 6.

Нанесение знака поверки на средство измерений не предусмотрено.

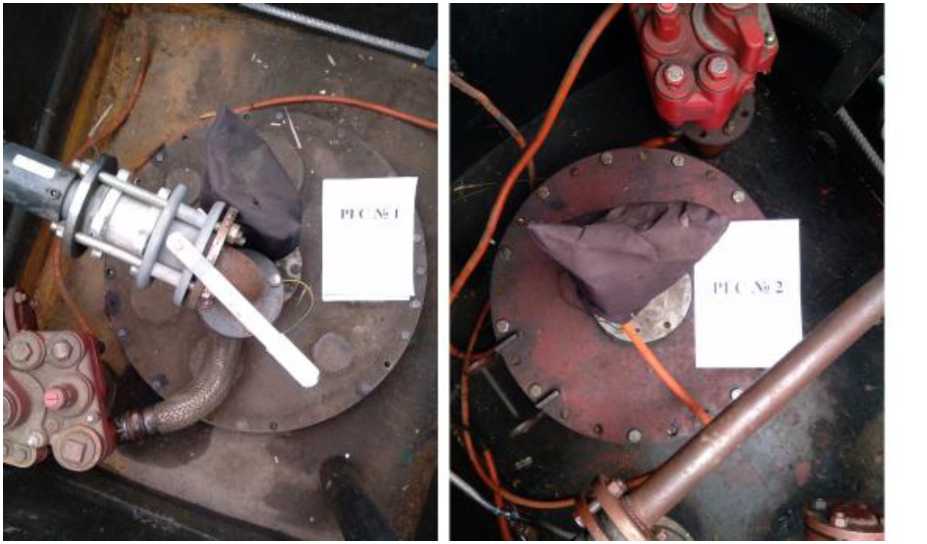

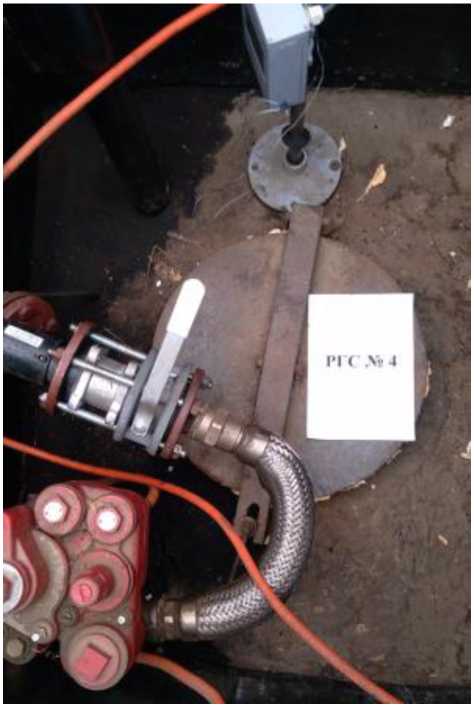

Рисунок 3 - Горловина резервуара РГС-20 зав.№ 3

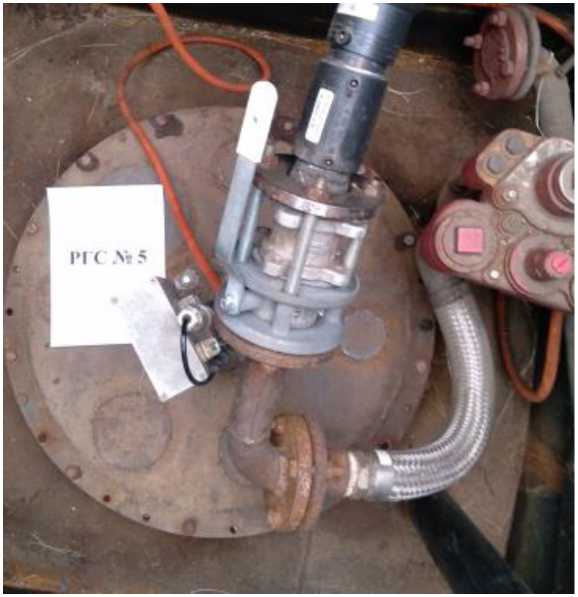

Рисунок 4 - Горловина резервуара РГС-40 зав.№ 5

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
	РГС-20	РГС-40	РГС-50	РГС-100
Номинальная вместимость, м3	20	40	50	100
Пределы допускаемой относительной погрешности определения вместимости (объемный метод), %	±0,25

Таблица 2 - Технические

Наименование характеристики	Значение
Условия эксплуатации: Температура окружающего воздуха, оС Атмосферное давление, кПа	от -50 до +50 от 84,0 до 106,7

Таблица 3 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет, не менее	20

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность

Наименование	Обозначение	Количество
Резервуар стальной горизонтальный цилиндрический	РГС-20	1 шт.
Паспорт	-	1 экз.
Градуировочная таблица	-	1 экз.
Резервуар стальной горизонтальный цилиндрический	РГС-40	1 шт.
Паспорт	-	1 экз.
Градуировочная таблица	-	1 экз.
Резервуар стальной горизонтальный цилиндрический	РГС-50	1 шт.
Паспорт	-	1 экз.
Градуировочная таблица	-	1 экз.
Резервуар стальной горизонтальный цилиндрический	РГС-100	1 шт.
Паспорт	-	1 экз.
Градуировочная таблица	-	1 экз.

Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Общество с ограниченной ответственностью    «ТАИФ-НК    АЗС»

(ООО «ТАИФ-НК АЗС»)

ИНН 1639028805

Юридический адрес: 420097, Республика Татарстан (Татарстан), г.о. город Казань, г. Казань, ул. Зинина, д. 10, оф. 507

Телефон: +7 (843) 203-21-90

E-mail: office@taifazs.ru

Web-сайт: taifazs.ru

Изготовитель

Общество с ограниченной ответственностью    «ТАИФ-НК    АЗС»

(ООО «ТАИФ-НК АЗС»)

ИНН 1639028805

Адрес: 420097, Республика Татарстан (Татарстан), г.о. город Казань, г. Казань, ул. Зинина, д. 10, оф. 507

Телефон: +7 (843) 203-21-90

Web-сайт: taifazs.ru

E-mail: office@taifazs.ru

Испытательный центр

Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ») Адрес места осуществления деятельности: 420036, Республика Татарстан, г. Казань, ул. Тэцевская, д. 4б, помещ. 1011

Юридический адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, оф. 51

Телефон: +7 9196969693

E-mail: trifonovua@mail.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312640.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» января 2025 г. № 186

Регистрационный № 94493-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Расходомеры электромагнитные АльфаМаг

Назначение средства измерений

Расходомеры электромагнитные АльфаМаг (далее - расходомеры) предназначены для измерений объемного расхода и объема электропроводящих жидкостей, пульп и суспензий с проводимостью более 5 мкСм/см.

Описание средства измерений

Принцип работы расходомеров основан на законе электромагнитной индукции: в электропроводящей жидкости, движущейся в магнитном поле, индуцируется электродвижущая сила (ЭДС) пропорциональная скорости потока жидкости, которой в свою очередь пропорционален объемный расход жидкости.

Расходомеры состоят из первичного преобразователя расхода и вторичного преобразователя.

Первичный преобразователь расхода представляет собой" участок трубопровода из немагнитного материала, покрытого внутри неэлектропроводящим материалом (футеровкой), помещенного между полюсами электромагнита, и двух электродов, помещенных в поток жидкости, в направлении перпендикулярном как направлению движения жидкости, так и направлению силовых линий магнитного поля.

Вторичный преобразователь обеспечивает питание цепи возбуждения магнитного поля расходомера, а также обеспечивает прием и обработку сигнала от первичного преобразователя расхода и, в зависимости от исполнения, формирует токовый, частотно-импульсный и цифровые выходные сигналы, несущие информацию об измеренном расходе и/или объеме. Вторичный преобразователь может быть оснащен дисплеем, который обеспечивает индикацию результатов измерений, и кнопками, при помощи которых можно осуществлять конфигурирование расходомера.

Расходомеры изготавливаются в интегральном исполнении, когда первичный и вторичный преобразователи механически жестко связаны, или в разнесенном исполнении, когда первичный и вторичный преобразователи разнесены на некоторое расстояние и соединены сигнальным кабелем.

Расходомеры выпускаются в двух модификациях АльфаМаг-А и АльфаМаг-Б, отличающиеся используемым вторичным преобразователем. Возможны различные варианты присоединения к процессу: фланцевое, бесфланцевое типа «сэндвич», tri-clamp

Расходомеры имеют общепромышленное или взрывозащищенное исполнения.

Внешний вид расходомеров представлен на рисунке 1.

Знак утверждения типа и заводской номер расходомера в буквенно-цифровом формате наносятся при помощи лазерной гравировки на маркировочную табличку, в соответствии с рисунком 2, закрепляемую на вторичном преобразователе. Нанесение знака поверки на расходомеры не предусмотрено.

Рисунок 2 - Места нанесения заводского номера и знака утверждения типа на маркировочную табличку

В целях предотвращения несанкционированного доступа к элементам конструкции и клеммам кабельных соединений, предусмотрены места пломбирования передней и задней крышек вторичного преобразователя при помощи наклеек, указанные на рисунке.

Места пломбирования от несанкционированного доступа

Рисунок 3 - Схема пломбировки от несанкционированного доступа расходомеров электромагнитных АльфаМаг

Программное обеспечение

Программное обеспечение (далее - ПО) разделено на метрологически значимую часть и метрологически незначимую часть. Метрологически значимая часть ПО обеспечивает обработку измерительной информации расходомеров, осуществляет расчет объемного расхода (объема) жидкости. Метрологически незначимая часть ПО обеспечивает отображение измерительной информации на жидкокристаллическом дисплее, преобразование измеренных значений в частотно-импульсный, цифровой или токовый сигналы.

Калибровочные коэффициенты, параметры настроек, хранятся в энергонезависимой памяти и не могут быть изменены без введения пароля.

Идентификационные данные ПО расходомеров приведены в таблице 1.

Таблица 1 -

икационные данные ПО

Идентификационные данные (признаки)	Значение
	АльфаМаг-А	АльфаМаг-Б
Наименование ПО	MAG	MBP
Номер версии (идентификационный номер) ПО	Vх.х	NCх.х
Примечание: «х» может принимать значение от 0 до 9 и не относится к метрологически значимой части ПО

Уровень защиты от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 «высокий».

Метрологические и технические характеристики

Таблица 2 -

Наименование характеристики	Значение
	АльфаМаг-А	АльфаМаг-Б
Диаметры номинальные, DN	от 3 до 1000
Диапазон измерения объемного расхода, м3/ч1)	от 0,003 до 34000
Пределы допускаемой относительной погрешности измерений объемного расхода и объема при использовании частотно-импульсного или цифрового выхода, %: - при скорости потока 0,5< v < 12 м/с	±0,5; ±0,22)
- при скорости потока v < 0,5 м/с	±0,25/ V;
Пределы допускаемой относительной погрешности измерений объемного расхода и объема при использовании токового выхода, %: - при скорости потока 0,5< v < 12 м/с	±0,65; ±0,352)
- при скорости потока v < 0,5 м/с	±0,45/ г;
1) в зависимости от исполнения
2) при специальной калибровке в динамическом диапазоне 1:10
V - скорость потока, м/с, рассчитывается по формуле:
V = Q/ (0,0009^л^(П\)2) где: DN номинальный диаметр, мм; п = 3,14.

Таблица 3 - Технические характеристики

Наименование характеристики	Значение
Давление измеряемой среды, МПа, не более1)	10
Температура окружающей среды при эксплуатации вторичного преобразователя, °С	от -25 до +60
Температура окружающей среды при эксплуатации первичного преобразователя, °С	от -20 до +60
Условия эксплуатации: - влажность окружающей среды, %, не более - атмосферное давление, кПа	95 от 84 до 106,7
Температура измеряемой среды, °С1)	от -20 до +160

таблицы 3

Наименование характеристики	Значение
Параметры электрического питания1): - напряжение постоянного тока, В - напряжение переменного тока, В	от 20 до 36 от 85 до 250
Потребляемая мощность, не более1): - переменного тока, Вт - постоянного тока, В •А	20 20
Выходные сигналы вторичного преобразователя1): - частотно-импульсный, Гц - токовый, мА - цифровые	от 1 до 5000 от 4 до 20 RS-485 (Modbus RTU), HART, Profibus РА, Profibus DP
Степень защиты от внешних воздействий по ГОСТ 14254-20151)	IP65, IP65/IP68
Маркировка взрывозащиты2)	1Ex db IIB T6 T3 Gb X
1) в зависимости от исполнения 2) относится к взрывозащищенному исполнению расходомеров

Таблица 4 - Показатели надежности

Наименование характеристики	Значение
Срок службы, лет	20
Срок средней наработки на отказ, ч, не менее	150000

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации и паспорт типографским способом, на маркировочную табличку расходомера методом лазерной гравировки.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование	Обозначение	Количество
Расходомер электромагнитный	АльфаМаг	1 шт.
Руководство по эксплуатации	ЮНСВ.002.А.001.РЭ	1 экз.
Паспорт	ЮНСВ.002.А.001.ПС	1 экз.

Сведения о методиках (методах) измерений

приведены в п. 2.3 руководства по эксплуатации ЮНСВ.002.А.001.РЭ.

Нормативные и технические документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26.09.2022 № 2356 Об утверждении Государственной схемы для средств измерений массы и объема жидкости в потоке, объема вместимости при статических измерениях, массового и объемного расходов 26.51.52-002-04709994-2024 «Расходомеры электромагнитные АльфаМаг.

Технические условия»

Правообладатель

Общество с ограниченной (OOO «Альфаметрикс») ИНН: 0273910457 Юридический адрес: 450022, Республика Башкортостан, г.о. город Уфа, ул. Генерала Горбатова, д. 2, оф. 401

Телефон: +(347) 299-72-82

E-mail: info@alfametrics.ru

Web-сайт: www.alfametrics.ru

Изготовитель

Общество с ограниченной (OOO «Альфаметрикс») ИНН: 0273910457 Адрес: 450022, Республика Башкортостан, г.о. город Уфа, ул. Генерала Горбатова, д. 2, оф. 401

Телефон: +(347) 299-72-82

E-mail: info@alfametrics.ru

Web-сайт: www.alfametrics.ru

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Тел./факс: (495) 437-55-77, 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» января 2025 г. № 186

Регистрационный № 94494-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплекты термопреобразователей сопротивления платиновых КТС-Б

Назначение средства измерений

Комплекты термопреобразователей сопротивления платиновых КТС-Б (далее по тексту - комплекты КТС-Б) предназначены для измерений температуры и разности температур в подающем и обратном трубопроводах в составе различных приборов учета тепловой энергии и систем теплоснабжения.

Описание средства измерений

Принцип действия комплектов КТС-Б основан на зависимости электрического сопротивления чувствительного элемента (ЧЭ) термопреобразователей сопротивления (ТС) из состава КТС-Б от температуры.

Комплекты КТС-Б состоят из двух подобранных по принципу схожести индивидуальных статических характеристик преобразования однотипных платиновых ТС стержневого типа, изготовленных по ТУ 26.51.51-008-78496485-2024.

Каждый ТС из состава комплекта КТС-Б состоит из одного платинового ЧЭ, помещенного в защитную арматуру, которая соединена с коммутационной головкой или заканчивается кабельным выводом.

Комплекты КТС-Б имеют исполнения, различающиеся по метрологическим и техническим характеристикам, а также по конструктивному исполнению. Обозначение исполнений комплектов КТС-Б приведено в таблице 1.

Таблица 1 - Обозначение исполнений комплектов КТС-Б

Комплекты термопреобразователей сопротивления платиновых КТС-Б КТС-Б-__-__-__-__-__-__-_-___/__-__.__.__-__-__- __ 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
1. Обозначение модели комплекта КТС-Б
КТС-Б
2. Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651-2009
Pt50	Pt50
Pt100	Pt100
Pt500	Pt500
Pt1000	Pt1000
50П	50П
100П	100П
500П	500П
1000П	1000П

3. Классы допуска по ГОСТ 6651-2009
АА	АА
А	А
В	В
4. Схема электрических соединений*
х2	Двухпроводная
х3	Трехпроводная
х4	Четырехпроводная
5. Исполнение монтажной части*
П	Погружное
6. Минимальная разность измеряемых температур Atmin, °С
1	1
2	2
3	3
7. Пределы допускаемой относительной погрешности измерений разности температур, %
1	5At=±(0,25+1,5-Atmin/At)
8 Длина монтажной части, мм*
35	35
25	25
27	27
27.5	27.5
32	32
34	34
40	40
45	45
48	48
50	50
53	53
55	55
58	58
60	60
65	65
70	70
75	75
80	80
84	84
90	90
98	98
100	100
110	110
120	120
125	125
130	130
133	133
150	150
160	160
170	170
180	180
200	200

210	210
220	220
223	223
230	230
240	240
250	250
260	260
320	320
370	370
400	400
430	430
450	450
500	500
550	550
630	630
800	800
1000	1000
1250	1250
9. Диаметр монтажной части, мм*
3	3
4	4
5	5
6	6
8	8
10	10
10. Тип крепления*
ПШ	Подвижный штуцер
ПГ	Подвижная гайка
НШ	Неподвижный штуцер
НГ	Неподвижная гайка
ПрШ	Подвижный штуцер с пружиной
ПрГ	Подвижная гайка с пружиной
11. Длина наружной части (расстояние от верхней плоскости неподвижного штуцера до места соединения с коммутационной головкой), мм*
20	20
25	25
30	30
37	37
40	40
50	50
60	60
70	70
80	80
120	120
200	200
12. Типоразме	р крепления *
М8х1	М8х1
М10х1	М10х1
М12х1,5	М12х1,5

М16х1,5	М16х1,5
М20х1,5	М20х1,5
M27x2	M27x2
М33х2	М33х2
G1/8	G1/8
G1/4	G1/4
G3/8	G3/8
G1/2	G1/2
G3/4	G3/4
G1	G1
G1.1/8	G1.1/8
13. Исполнение коммутационной головки*
А	без клеммной головы с проводом IP00
Б	без клеммной головы с кабелем IP00
Л1	клеммная голова Л1 (штепсельный разъем DIN 175301-803 form A)
Д	алюминиевая клеммная голова IP65
Е	клеммная голова из стеклонаполненного полиамида "большая" IP65
Ж	клеммная голова из стеклонаполненного полиамида "малая" IP65
М	алюминиевая клеммная голова IP65- IP 68
Нб	клеммная голова из нержавеющей стали IP65- IP 68
14. Кабельный ввод
ПГ	пластиковый кабельный ввод
ЛГ	латунный кабельный ввод
МГ	металлический кабельный ввод
МГБ	металлический кабельный ввод
МГБ-М	металлический кабельный ввод для крепления металлорукава
МГМ	металлический кабельный ввод для крепления кабеля с переходной муфтой
МГБ-П	металлический кабельный ввод для крепления пластикового рукава
МГТ	металлический кабельный ввод
МГФ	металлический кабельный ввод с последующей фиксацией кабеля
15. Длина кабеля, мм
500	500
1000	1000
1500	1500
2000	2000
2500	2500
3000	3000
5000	5000
16. Степень защиты оболочки IP
IP00	IP00
IP40	IP40
IP65	IP65
IP66	IP66
IP67	IP67
IP68	IP68

Примечания:

• 1    Знак «*» означает, что конструктивное исполнение и значения параметров соответствуют ТУ 26.51.51-008-78496485-2024.

• 2    При не указанном параметре 7 по умолчанию используется формула 5At=±(0,5+3^Atmin/At).

• 3    При отсутствии крепежной части значения параметров 10, 11, 12 не указываются

При отсутствии кабельного ввода параметр 14 не указывается.

При отсутствии кабеля параметр 15 не указывается.

Допускается изготовление комплектов КТС-Б с различным длинами и монтажной части для входящих в него ТС (вследствие значительной

Рисунок 1 - Общий вид комплектов термопреобразователей сопротивления платиновых КТС-Б с указанием места нанесения заводского номера

Конструкция комплектов КТС-Б не позволяет нанести знак поверки на средство измерений.

Пломбирование комплектов КТС-Б осуществляется после установки на месте работы при помощи контровочных отверстий, расположенных на коммутационной головке и на монтажном штуцере.

Метрологические и технические характеристики

Метрологические и основные технические характеристики комплектов термопреобразователей сопротивления платиновых КТС-Б приведены в таблицах 2-3.

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений температуры, °С	от 0 до +180
Диапазон измерений разности температур, °С	от Atmin до +160, где: Atmin - минимальная разность температур, °С
Минимальная разность температур Atmin, °С	1; 2; 3
Температурный коэффициент, °С-1	0,00385; 0,00391
Пределы допускаемой относительной погрешности измерений разности температур, %	5At=±(0,25+1,5-Atmin/At) или 5At=±(0,5+3-Atmin/At), где: At - разность температур, °С
Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651-2009	Pt50, Pt100, Pt500, Pt1000 50П, 100П, 500П, 1000П
Классы допуска по ГОСТ 6651-2009	АА, А, В
Допуск по ГОСТ 6651-2009, °С - класс АА - класс А - класс В	±(0,1+0,0017-|t|) ±(0,15+0,002-|t|) ±(0,3+0,005^|t|) где |t| - абсолютное значение температуры, °С, без учета знака

Таблица 3 - Основные технические

Наименование характеристики	Значение
Диаметр монтажной части, мм	от 4 до 10
Длина монтажной части, мм	от 35 до 1250
Длина кабеля, мм	от 500 до 5000
Минимальная глубина погружения, мм, не более (где: Д - диаметр монтажной части, мм; Lчэ - длина чувствительного элемента, мм)	L чэ+5^Д
Время термической реакции тХ ^^, в движущейся
воде, при изменении показаний на заданный процент от полного изменения показаний, с, не более:
- для ТС из комплектов КТС-Б с диаметром монтажной части до 6 мм	25 (^0,5 ); 30 (^0,6 ); 80 (^0,9 )
- для ТС из комплектов КТС-Б с диаметром монтажной части 8 мм	40 (^0,5); 60 (Г0,6); 125 (Г,,,,)
- для ТС из комплектов КТС-Б с диаметром монтажной части 10 мм	50 (Г0,5 ); 80 (Г0,6 ); 140 (Г0,9 )
Время термической реакции в режиме простого охлаждения ty в движущейся воде, при изменении
показаний на заданный процент от полного изменения показаний, с, не более:
- для комплектов КТС-Б с диаметром монтажной части до 6 мм	10 (Г0,5); 12 (Г0,6); 25 (Г0,9);
- для комплектов КТС-Б с диаметром монтажной части 8 мм	12 (Г0,5); 15 (Г0,6); 35 (Г0,9);
- для комплектов КТС-Б с диаметром монтажной части 10 мм	15 (Г0,5 ); 20 (Г0,6 ); 60 (Г0,9 )
Электрическое сопротивление изоляции, МОм, не менее (при температуре от +15 до +35 °С и относительной влажности от 30 % до 80 %)	100
Степень защиты оболочки по ГОСТ 14254-2015	IP00, IP40, IP65, IP66, IP67, IP68
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, (при +35 °С и более	от -50 до +85
низких температурах)	95
Средняя наработка до отказа, ч, не менее	65000
Средний срок службы, лет, не менее	12
Примечание:
1) тХ =  5, TY =  5, при изменении показаний	ТС на 50 % от полного изменения
показаний;
тХ =г06, TY = т06, при изменении показаний ТС на 63,2 % от полного изменения
показаний;
^Х = ^0.ч-    = ^00,, при изменении показаний	ТС на 90 % от полного изменения
показаний.

Знак утверждения типа

наносится на эксплуатационную документацию и на наклейку, прикрепленную к корпусу коммутационной головки или к кабелю, типографским способом.

Комплектность средства измерений

Комплектность поставки комплектов КТС-Б приведена в таблице 4.

Таблица 4

Наименование	Обозначение	Кол-во
Комплект термопреобразователей сопротивления	КТС-Б	1 шт.
платиновых в составе: Термопреобразователь сопротивления платиновый	ТС-Б	2 шт.
Руководство по эксплуатации	ТМИН.405210.005 РЭ	1 экз. (*)
Паспорт	ТМИН.405210.005 ПС	1 экз.
Упаковочная тара	-	1 шт.
Примечание: (*) - по требованию Заказчика.

Сведения и методиках (методах) измерений

приведены в разделе 2 «Использование по назначению» Руководства по эксплуатации ТМИН.405210.005 РЭ.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;

Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;

ТУ 26.51.51-006-78496485-2024 «Комплекты термопреобразователей сопротивления платиновых КТС-Б. Технические условия».

Правообладатель

Общество с ограниченной ответственностью «Термопоинт» (ООО «Термопоинт») ИНН 7733548859

Юридический адрес: 125362, г. Москва, Строительный пр-д, д. 7а, к. 28, оф. 204 Телефон: +7 (495) 799-94-38

E-mail: info@termopoint.ru

Web-сайт: www.termopoint.ru

Изготовитель

Общество с ограниченной ответственностью «Термопоинт» (ООО «Термопоинт») ИНН 7733548859

Адрес: 125362, г. Москва, Строительный пр-д, д. 7а, к. 28, оф. 204

Телефон: +7 (495) 799-94-38

E-mail: info@termopoint.ru

Web-сайт: www.termopoint.ru

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» января 2025 г. № 186

Регистрационный № 94495-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы цепей векторные Р4226А

Назначение средства измерений

Анализаторы цепей векторные Р4226А предназначены для измерений комплексных коэффициентов передачи и отражения (S-параметров) двухполюсников и четырехполюсников в коаксиальных волноводах с диаметрами поперечных сечений 3,5/1,52 мм; 7,0/3,04 мм; и в прямоугольных волноводах с сечениями 11^5,5, 16^8, 23^10, 28,5x12,6, 35x15, 40x20, 48x24, 58x25, 72x34 мм; а также для измерения коэффициента шума активных четырехполюсных устройств в коаксиальном тракте 3,5/1,52 мм.

Описание средства измерений

Анализаторы цепей векторные Р4226А (далее - АЦ) поддерживают следующие основные виды измерений: измерение S-параметров и измерение коэффициента шума (далее - КШ).

Принцип действия АЦ при измерении S-параметров основан на принципе рефлектометра - раздельного выделения измерительных сигналов: падающего, прошедшего через измеряемый СВЧ четырехполюсник и отраженных от его входов, преобразования их в опорный и измеряемые сигналы, формирование напряжений, пропорциональных этим сигналам, и дальнейшего дискретного преобразования этих напряжений с целью цифровой обработки и индикации измеряемых величин. АЦ имеет два измерительных порта с волновым сопротивлением 50 Ом. Выделение измерительных сигналов производится с помощью направленных ответвителей. Принцип измерения КШ основан на измерении модуля коэффициента передачи исследуемого четырехполюсника и спектральной плотности мощности шумового радиоизлучения на его выходе, приведенной к его входу и выраженной в масштабе единиц k^T0, где к - постоянная Больцмана, а T0 = 293 K. Измерение КШ проводится с помощью генератора шума (не входит в комплект поставки АЦ).

АЦ совмещают в себе синтезированный источник сигнала, измеритель S-параметров и настраиваемый приемник в одном корпусе. В состав АЦ входят: синтезатор частот, две пары направленных ответвителей, два опорных и два измерительных приемника, блок сбора данных и управления, источник питания, а также плата приемника шумового сигнала, подключаемая ко второму порту АЦ, при измерении КШ.

АЦ поддерживает виды пользовательской калибровки для измерений S-параметров:

• -   однопортовая SOLT-калибровка;

• -   двухпортовая SOLT-калибровка в одном направлении;

• -   полная двухпортовая SOLT-калибровка;

• -   калибровка частотной неравномерности по отражению (скалярная калибровка

для измерения КО);

• -   калибровка частотной неравномерности на проход (скалярная калибровка для измерения КП);

• -   калибровка для измерений частотно-преобразующих устройств;

полная двухпортовая TRL (либо TRM, или LRL, или LRM - в зависимости от состава выбранного калибровочного набора).

АЦ выполняются в двух вариантах корпусов. Внешний вид АЦ в двух вариантах корпусов с обозначением мест нанесения знака утверждения типа, знака поверки, заводского номера, состоящего из десяти арабских цифр, и защиты от несанкционированного доступа в виде пломбирования представлен на рисунке 1.

Мссюлля пломбирования or несанкционированною доступа

Место д,1я пломбирования от несанкционированного доступна

Программное обеспечение

АЦ работают под управлением внешнего персонального компьютера (далее - ПК) с установленным программным обеспечением Graphit (далее - ПО), которое проводит обработку информации, выполняет ряд вычислительных функций и обеспечивает различные варианты отображения результатов измерений. Для связи с ПК используется интерфейс Ethernet.

Для работы ПО необходим ПК, удовлетворяющий следующим минимальным требованиям:

• - операционная система Windows^®7/8/10/11, AstraLinuxCE 2.12.45, UbuntuLTS 22.04;

• - двухъядерный процессор x86 или x64 с тактовой частотой 2,4 ГГц;

• - наличие адаптера локальной сети - Ethernet 100 Мбит/с;

• - встроенный графический адаптер серии Intel® HDGraphics 4000, либо дискретный с объёмом видеопамяти 512 МБ;

• - оперативная память 2 ГБ;

• - разрешение экрана 1280x 720;

• - наличие клавиатуры и мыши, либо устройство сенсорного ввода;

• - 80 МБ свободного места на жёстком диске.

ПО реализовано без выделения метрологически значимой части.

Влияние ПО не приводит к выходу метрологических характеристик АЦ за пределы допускаемых значений.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 «низкий».

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 -

обеспечения

данные

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Graphit Р4М
Номер версии (идентификационный номер) ПО	от 2.6.33 до 2.6.99
Цифровой идентификатор ПО	-

Метрологические и технические характеристики

Метрологические и технические характеристики АЦ приведены в таблицах 2-6.

Таблица 2 - Основные метрологические характеристики

Наименование характеристики	Значение характеристики
Диапазон рабочих частот, МГц: - при работе в коаксиальном волноводе	от 10 до 26500
- при работе в прямоугольном волноводе 72^34 мм	от 2590 до 3940
- при работе в прямоугольном волноводе 58^25 мм	от 3200 до 4800
- при работе в прямоугольном волноводе 48^24 мм	от 3940 до 5640
- при работе в прямоугольном волноводе 40x20 мм	от 4800 до 6850
- при работе в прямоугольном волноводе 35x15 мм	от 5640 до 8150
- при работе в прямоугольном волноводе 28,5x12,6 мм	от 6850 до 9930
- при работе в прямоугольном волноводе 23x10 мм	от 8150 до 12050

таблицы 2

Наименование характеристики	Значение характеристики
- при работе в прямоугольном волноводе 16^8 мм	от 12050 до 17440
- при работе в прямоугольном волноводе 11^5,5 мм	от 17440 до 25950
Пределы допускаемой относительной погрешности установки	± 2^10-6
частоты выходного сигнала
Диапазон установки уровня выходной мощности, дБ/мВт1) Для ПОРТ 1 -в диапазоне частот от 10,0 МГц до 26,5 ГГц включ. Для ПОРТ 2	от -50 до 10
- в диапазоне частот от 10 МГц до 100 МГц включ.	от -50 до 3
- в диапазоне частот св. 100 МГц до 24 ГГц включ.	от -50 до 10
- в диапазоне частот св. 24,0 ГГц до 26,5 ГГц включ.	от -50 до 7
Пределы допускаемой абсолютной погрешности установки уровня выходной мощности, дБ:
- при уровне мощности от минус 20 дБ/мВт до 10 дБ/мВт	±1,0
- при уровне мощности менее минус 20 дБ/мВт	±1,5
Пределы допускаемой абсолютной погрешности измерения уровня входной мощности (для диапазона установки уровня выходной мощности), дБ	±1,5
Диапазон ослаблений аттенюаторов измерительных приемников (с шагом 10 дБ), дБ	от 0 до 30
Пределы допускаемой абсолютной погрешности установки величины ослабления аттенюаторов измерительных приемников, дБ	±2,0
Средний уровень собственного шума приемников в диапазоне частот, дБ/мВт в полосе 1 Гц, не более:
для ПОРТ 1 - в диапазоне частот от 10 МГц до 50 МГц включ.	-80
- в диапазоне частот св. 50 МГц до 200 МГц включ.	-100
- в диапазоне частот св. 200 МГц до 500 МГц включ.	-120
- в диапазоне частот св. 500 МГц до 1 ГГц включ.	-125
- в диапазоне частот св. 1,00 ГГц до 13,25 ГГц включ.	-127
- в диапазоне частот св. 13,25 ГГц до 26,50 ГГц включ. для ПОРТ 2	-132
- в диапазоне частот от 10 МГц до 50 МГц включ.	-80
- в диапазоне частот св. 50 МГц до 200 МГц включ.	-100
- в диапазоне частот св. 200 МГц до 500 МГц включ.	-120
- в диапазоне частот св. 500 МГц до 1 ГГц включ.	-125
- в диапазоне частот св. 1,00 ГГц до 13,25 ГГц включ.	-125
- в диапазоне частот св. 13,25 ГГц до 26,50 ГГц включ.	-127
Диапазон измерений модуля коэффициента отражения	от 0 до 1

таблицы 2

Наименование характеристики	Значение характеристики
Диапазон измерений модуля коэффициента передачи, дБ2) для ПОРТ 1 - в диапазоне частот от 10 МГц до 50 МГц включ. - в диапазоне частот св. 50 МГц до 200 МГц включ. - в диапазоне частот св. 200 МГц до 500 МГц включ. - в диапазоне частот св. 500 МГц до 1 ГГц включ. - в диапазоне частот св. 1,00 ГГц до 13,25 ГГц включ. - в диапазоне частот св. 13,25 ГГц до 26,50 ГГц включ. для ПОРТ 2 - в диапазоне частот от 10 МГц до 50 МГц включ. - в диапазоне частот св. 50 МГц до 200 МГц включ - в диапазоне частот св. 200 МГц до 500 МГц включ. - в диапазоне частот св. 500 МГц до 1 ГГц включ. - в диапазоне частот св. 1,00 ГГц до 13,25 ГГц включ. - в диапазоне частот св. 13,25 ГГц до 26,50 ГГц включ.	от -70 до 80 от -90 до 80 от -110 до 80 от -115 до 80 от -117 до 80 от -122 до 80 от -70 до 80 от -90 до 80 от -110 до 80 от -115 до 80 от -115 до 80 от -117 до 80
Пределы допускаемой абсолютной погрешности измерений модуля коэффициента отражения (КО)3)4)	см. таблицу 3
Пределы допускаемой абсолютной погрешности измерений фазы КО3)4)
Пределы допускаемой абсолютной погрешности измерений модуля коэффициента передачи (КП) в диапазоне измерений модуля КП от минус 70 до 0 дБ3)4)	см. таблицу 4
Пределы допускаемой абсолютной погрешности измерений фазы КП в диапазоне измерений модуля коэффициента передачи от минус 70 до 0 дБ3)4)
Среднеквадратическое значение шумов измерительной трассы при измерении модуля коэффициента передачи и коэффициента отражения,5) при выходной мощности 0 дБ/мВт и полосе фильтра ПЧ 1 кГц, дБ, не более: - в диапазоне частот от 10 МГц до 100 МГц включ. - в диапазоне частот св. 100 МГц до 26,5 ГГц включ.	0,01 0,004
Измерение коэффициента шума (КШ):
Диапазон суммы S0 = (КШ [дБ] + |S21| [дБ]) исследуемого устройства (ИУ), при |S21| > 4,5 дБ6)	от 5 до 40
Пределы допускаемой абсолютной погрешности измерений КШ (для ИУ с КСВН не более 1,7) в диапазоне от 0,1 до 26,5 ГГц, избыточная относительная шумовая температура (ИОШТ) генератора шума (ГШ) 15 дБ в зависимости от пределов погрешности (ПГ) ИОШТ ГШ, дБ4)7)8)	см. таблицу 5
КСВН входа порта 2 при измерении КШ в диапазоне от 0,1 до 26,5 ГГц, не более	2,35

Продолжение таблицы 2

Наименование характеристики

• ¹⁾Сокращение дБ/мВт обозначает уровень мощности в дБ относительно 1 мВт.

• ²⁾Для КП>0 дБ понимается коэффициент усиления активных устройств, который может быть обеспечен путем изменения выходной мощности АЦ до минус 50 дБм/мВт и установки ослабления аттенюатора приемника АЦ до 30 дБ.

При этом для 0 дБ<КП<50 дБ, ПГ КП будет соответствовать КП из таблицы 4, равного сумме значений выходной мощности ПОРТ 1 и коэффициента усиления ИУ, минус установленное ослабление аттенюатора приемника (т.е. требуется обеспечить уровень измеряемой мощности, соответствующий условиям, указанным в сноске ³⁾). Например, для коэффициента усиления 20, Pвых = минус 20, включенных аттенюаторов приемников 10 дБ, ПГ КП будет соответствовать таблице 4 для КП = минус 10 дБ.

• ³⁾ Диапазоны и пределы погрешностей измерений коэффициентов передачи и отражения нормируется в полосе пропускания фильтра ПЧ 100 Гц и приведены при уровне выходной мощности источника сигнала 0 дБ/мВт, при ослаблении аттенюаторов приемников 0 дБ, для рабочего диапазона температур окружающей среды и изменении температуры не более ±2 °С после выполнения однопортовой (только для коэффициента отражения) или полной двухпортовой калибровки (включая изоляцию), с использованием:

• -  наборов калибровочных мер для коаксиальных волноводов, указанных в таблице 8, (для наборов в тракте с поперечным сечением 7,0/3,04 мм значения погрешностей в таблицах 3 и 4 справедливы только до 18 ГГц включительно); допускается использование других наборов с такими же метрологическими характеристиками или лучше;

• - калибратора электронного, указанного в таблице 8;

• - набора калибровочных мер для прямоугольного волновода, указанного в таблице 8 (только двухпортовая калибровка).

• ⁴⁾ Значения погрешностей приведены для наборов калибровочных мер (НКММ), калибраторов электронных (ЭК) и наборов калибровочных мер прямоугольных волноводов (НКМВ) из состава АЦ.

• ⁵⁾ Определяется при соединении измерительных портов кабелем СВЧ и при подключении к измерительным портам короткозамкнутых нагрузок.

• ⁶⁾ Нижняя граница достигается при фильтре разрешения не менее 15 МГц, верхняя -не более 3 МГц; данные получены для усреднения в приборе 100 на гармоническом сигнале.

• ⁷⁾ При температуре окружающей среды 25 °С; без учета зависимости собственного шума АЦ и ИУ от входного импеданса и отличия КСВН ГШ от 1; при использовании механического набора мер для калибровки S-параметров и ГШ с номинальным ИОШТ 15 дБ; измерение КСВН, необходимых для расчета указанных пределов погрешности, проводится на порту АЦ без использования кабеля с помощью однопортовой калибровки.

• ⁸⁾ При обеспечении входной мощности порта 2 АЦ минус 10 дБ/мВт во время измерения S-параметров (это достигается, например, регулировкой выходной мощности порта 1 АЦ, либо использованием аттенюаторов приемника от 10 до 30 дБ).

Таблица 3 - Пределы допускаемой абсолютной погрешности измерений модуля КО Д|5^^| и фазы КО                                                                       ,

Наборы мер		|КО|, отн. ед.	Диапазон частот, ГГ ц
			Д	5 ‘-'XX	, отн. ед.1)			ДФ%%, градус1)
			от 0,01 до 0,10 ГГц невкл.	от 0,1 до 18 ГГц вкл.			свыше 18 ГГц	от 0,01 до 0,10 ГГц невкл.	от 0,1 до 18 ГГц вкл.		свыше 18 ГГц
Набор калибровочных мер НКММ		0,0	±0,025	±0,011			±0,014	±180,00	±180,00		±180,00
		0,1	±0,023	±0,011			±0,015	±14,38	±6,95		±9,02
		0,2	±0,021	±0,012			±0,016	±7,21	±3,99		±5,04
		0,3	±0,020	±0,013			±0,017	±4,91	±3,03		±3,77
		0,4	±0,019	±0,015			±0,019	±3,81	±2,58		±3,16
		0,6	±0,018	±0,018			±0,022	±2,81	±2,18		±2,62
		0,8	±0,018	±0,021			±0,027	±2,41	±2,04		±2,41
		1,0	±0,020	±0,026			±0,032	±2,25	±1,99		±2,33
ЭК		0,0	±0,028	±0,026			±0,037	±180,00	±180,00		±180,00
		0,1	±0,042	±0,023			±0,034	±27,02	±16,64		±24,18
		0,2	±0,053	±0,021			±0,032	±17,93	±9,36		±13,52
		0,3	±0,063	±0,020			±0,031	±14,64	±7,15		±10,25
		0,4	±0,071	±0,020			±0,031	±12,75	±6,18		±8,77
		0,6	±0,082	±0,023			±0,034	±10,36	±5,49		±7,58
		0,8	±0,086	±0,030			±0,042	±8,64	±5,41		±7,28
		1,0	±0,082	±0,040			±0,053	±7,20	±5,59		±7,34
Наборы мер	|КО|, отн. ед.		Волноводные тракты
			Д	S ^хх	|, отн.ед1)			ДФ%%, градус1)
			16x8; 23x10; 28,5x12,6; 35x15; 40x20; 48x24; 58x25; 72x34 (от /Hmin до увтах)2)			11x5,5 (от     до увтах)2)		16x8; 23x10; 28,5x12,6; 35x15; 40x20; 48x24; 58x25; 72x34 (от     до увтах)2)		11x5,5 (от     до увтах)2)
НКМВ2)	0,0		±0,009			±0,009		±180,00		±180,00
	0,1		±0,010			±0,010		±7,66		±7,92
	0,2		±0,011			±0,012		±5,16		±5,30
	0,3		±0,012			±0,013		±4,35		±4,46
	0,4		±0,014			±0,014		±3,98		±4,07
	0,6		±0,017			±0,018		±3,65		±3,73
	0,8		±0,022			±0,022		±3,54		±3,61
	1,0		±0,026			±0,028		±3,51		±3,58
1)Значения A|Sx%l и       приведены при условии Sy^ = S^y = 0 отн. ед. Для значений КО, не указанных в данной таблице, пределы допускаемой абсолютной погрешности A|Sx%| в отн. ед. и ДФ^х в градусах допускается определять, пользуясь аппроксимациями в диапазонах частот по формулам:

Для НКММ

от 0,01 до 0,1 ГГц невкл.: A|S'^^| = ±(0,025 - 0,022^|5^^| + 0,017^|5^^| );

^Фхх = ±(1,1 + (180/n)-arcsin(|A|A^^|| [отн. ед.]/|5^^| [отн. ед.]));

от 0,1 до 18 ГГц: Д|5^^| = ±(0,0105 + 0,0065^|5^^| + 0,009^ |5^^|²);

^Фхх = ±(0,5 + (180/n)^arcsin(|A|5^^|| [отн. ед.]/|5’^^| [отн. ед.]));

свыше 18 ГГц: Д15^^ | = ±(0,014 + 0,007^ |5^^| + 0,011^ |5^^|²);

=±(0,5 + (180/n)^arcsin(|A|S^^11 [отн. ед.]/|5^^| [отн. ед.]));

для ЭК

от 0,01 до 0,1 ГГц невкл.: Д|5’^^| = ±(0,028 + 0,144^|5^^| - 0,090^|5^^| );

ДФхх =±(2,5 + (180/п)•arcsin(|Д|^^^|| [отн. ед.]/|5^^| [отн. ед.]));

от 0,1 до 18 ГГц: Д|5^^| = ±(0,026 - 0,034^|S^^| + 0,048^|5^^|²);

ДФхх = ±(3,3 + (180/п)•arcsin(|Д|^^^|| [отн. ед.]/|5^^| [отн. ед.]));

свыше 18 ГГц: Д|S^x | = ±(0,037 - 0,035^|5^^| + 0,051^|5^^|²);

ДФхх =±(4,3 + (180/п)•arcsin(|Д|^^^|| [отн. ед.]/|5^^| [отн. ед.]));

для НКМВ

в трактах 16x8; 23x10; 28,5x12,6; 35x15; 40x20; 48x24; 58x25; 72x34:

Д|^хх| = ±(0,0089 + 0,0088^ |5^^| + 0,0087^ |5^^|²);

в тракте 11x5,5: Д|5^^| = ±(0,0093 + 0,0092• |S^^| + 0,0091 • |5^^|²);

во всех трактах для НКМВ:

ДФхх =±(2+(180/п)•arcsin(|Д|^^^|| [отн. ед.]/|5^^| [отн. ед.]));

где |5^^| - измеренное на АЦ значение или модуля S-параметра |S11|, или модуля |S22|, отн. ед.

/Hⁱⁿ, /в^таХ - соответственно нижняя и верхняя рабочие частоты для прямоугольных волноводов. Значения погрешностей для НКМВ даны только в диапазонах рабочих частот от /H^min до /в^тах соответствующих прямоугольных волноводов.

Таблица 4 - Пределы допускаемой абсолютной погрешности измерений модуля КП Д|5у^| и фазы КП ^Фух в диапазоне измерений модуля коэффициента передачи от минус 70 до 0 дБ

Наборы мер	|КП|, дБ	Диапазон частот, ГГ ц
		Д Syx , дБ'			Дфух, градус'
		от 0,01 до 0,10 ГГц невкл.	от 0,1 до 18 ГГц вкл.	свыше 18 ГГц	от 0,01 до 0,10 ГГц невкл.	от 0,1 до 18 ГГц вкл.	свыше 18 ГГц
Набор калибровочных мер НКММ	0	±0,97	±0,10	±0,15	±6,92	±1,24	±2,02
	-10	±0,99	±0,11	±0,17	±7,08	±1,31	±2,10
	-20	±1,03	±0,12	±0,19	±7,29	±1,42	±2,24
	-30	±1,07	±0,15	±0,22	±7,59	±1,58	±2,43
	-40	±1,14	±0,18	±0,26	±8,02	±1,81	±2,72
	-50	±1,22	±0,24	±0,33	±8,60	±2,16	±3,15

таблицы 4

Наборы мер	|КП|, дБ	Диапазон частот, ГГ ц
		Д ^ух		, дБ1		ДФух, градус'
		от 0,01 до 0,10 ГГц невкл.	от 0,1 до 18 ГГц вкл.		свыше 18 ГГц	от 0,01 до 0,10 ГГц невкл.	от 0,1 до 18 ГГц вкл.	свыше 18 ГГц
	-60	±1,35	±0,31		±0,42	±9,42	±2,67	±3,78
	-70	±1,52	±0,43		±0,56	±10,56	±3,41	±4,70
ЭК	0	±1,15	±0,33		±0,33	±19,63	±2,85	±4,26
	-10	±1,23	±0,33		±0,33	±20,12	±2,87	±4,27
	-20	±1,34	±0,33		±0,33	±20,85	±2,89	±4,30
	-30	±1,50	±0,34		±0,34	±21,97	±2,94	±4,36
	-40	±1,75	±0,35		±0,36	±23,65	±3,04	±4,48
	-50	±2,13	±0,38		±0,39	±26,16	±3,22	±4,69
	-60	±2,67	±0,44		±0,46	±29,87	±3,57	±5,10
	-70	±3,43	±0,54		±0,57	±35,28	±4,23	±5,88
НКМВ2)	|КП|, дБ	Диапазон частот, ГГ ц
		Д ^ух		, дБ1		ДФух, градус'
		(от fHmin до fBmaX) 2)				(от fHmin до fBmaX) 2)
	0	±0,14				±1,49
	-10	±0,16				±1,57
	-20	±0,18				±1,71
	-30	±0,21				±1,93
	-40	±0,26				±2,27
	-50	±0,34				±2,82
	-60	±0,48				±3,70
	-70	±0,69				±5,07

Продолжение таблицы 4________________________________________________________

от 0,01 до 0,1 ГГц невкл.:

А|5у^|   = ±20^lg(1,1240+0,0140^(   |5^^| [отн. ед.] +   |5уу| [отн. ед.])+0,0180^

10^—0,⁰18⁶•|S'y^| [д^Б])_;

АФух =±(12 + (180/n)^arcsin(|A|5y^|| [дБ]^1п(10)/20));

от 0,1 до 18 ГГц:

А|5у^| = ±20^lg(1,038+0,014^( |5^^| [отн. ед.] + |5уу|   [отн. ед.])+0,028^ 10^-2 •

10^—0,028•|^yxl ^[дБ])_;

=±(0,7+(180/n)^arcsin(|A|5y^|| [дБ]^1п(10)/20)); свыше 18 ГГц: А|5у^| = ±20^lg(1,038+0,014^( |5^^| [отн. ед.] + |5уу|   [отн. ед.])+0,033^ 10^-2 •

10^—0,028•|^yxl ^[дБ])_;

АФух =±(2,1+(180/n)^arcsin(|A|5y^|| [дБ]^1п(10)/20)); для НКМВ

А|5у^|   = ±20^lg(1,0140+0,0140^(   |5^^| [отн. ед.] +   |5уу| [отн. ед.])+0,0025^

10^—0,0205•|^yxl ^[дБ])_;

АФух =±(0,55+(180/n)^arcsin(|A|5y^|| [дБ]^1п(10)/20));

где |5^^| или |5’уу| - измеренные на АЦ значения модулей S-параметров соответственно |Sii| и IS22I или наоборот, отн. ед.; так же |5у^| и |5^у| - модули |S21| и |Si2|.

²⁾/H^min, fBm^a'^x нижняя и верхняя рабочие частоты для прямоугольных волноводов. Значения погрешностей для НКМВ даны только в диапазонах рабочих частот от /Н™'" до /в^тах соответствующих прямоугольных волноводов.

Таблица 5 - Пределы допускаемой абсолютной погрешности измерений КШ (для ИУ с КСВН не более 1,7) в диапазоне от 0,1 до 26,5 ГГц, ИОШТ генератора шума (ГШ) 15 дБ в____зависимости____от____пределов____погрешности____(ПГ)____ИОШТ____ГШ,

Наборы мер	Пределы погрешности ИОШТ ГШ, дБ	AF, дБ
НКММ	±0,13	от -0,27 до +0,26
	±0,40	от -0,50 до +0,45
ЭК	±0,13	от -0,31 до +0,29
	±0,40	от -0,52 до +0,47
НКМВ	±0,13	от -0,29 до +0,27
	±0,40	от -0,51 до +0,45

П р и м е ч а н и е - Указанные пределы погрешности AF получены для конкретных значений пределов погрешности ИОШТ ГШ, используемого при измерениях КШ исследуемого устройства, и представляют собой доверительные границы НСП (для вероятности 0,95), рассчитанные согласно МИ 2083-90; для других значений пределов погрешности ИОШТ ГШ значения AF следует пересчитывать. Пределы AF справедливы после проведения пользовательской калибровки коэффициента шума, без учета потери ее актуальности с течением времени.

Таблица 6 - Основные технические

Наименование характеристики	Значение
Максимально допустимый уровень мощности входного сигнала на измерительных портах, дБ/мВт	27
Тип соединителей измерительных портов	Тип NMD 3,5 мм, вилка (совместим с типом XI вариант 3 по ГОСТ 1331789)
Номинальное значение напряжения питания генератора шума, В	28
Напряжение питания от сети переменного тока частотой 50 Гц, В	от 207 до 253
Потребляемая мощность, В^А, не более	130
Время установления рабочего режима, часов, не более	1
Время непрерывной работы, часов, не менее	16
Габаритные размеры измерительного блока, мм, не более: - высота - ширина - длина	200 400 450
Масса измерительного блока, кг, не более	19,5
Условия эксплуатации: - температура окружающей среды, °C - относительная влажность воздуха, при плюс 25 °C, %, не более - атмосферное давление, мм рт. ст.	от +15 до +35 80 от 537 до 800

Знак утверждения типа

наносится на титульный лист документа: ЖНКЮ.468166.032 РЭ. «Анализаторы цепей векторные. Р4213/Р4226/Р4226А. Руководство по эксплуатации» (в правом верхнем углу) с а также маркируется (см. рисунок 1).

Комплектность средства измерений

Таблица 7 - Комплектность АЦ

Наименование, тип	Обозначение	Кол., шт.	Примечание
Анализатор цепей векторный Р4226А	ЖНКЮ.468166.066	1	-
Кабель СВЧ КСФ26-13РН-13Н-700 (0,7 м) КСФ26-13РН-13Н-1000 (1 м)	ЖНКЮ.685675.001-01 ЖНКЮ.685675.001-04	2 1(2)	длиной 0,7 м поставляются только парами
Кабель-перемычка	ЖНКЮ.685671.515	6	перемычки передней панели
Ключ тарированный КТ-3	ЖНКЮ.296442.001-02	1	-
Ключ поддерживающий КП-3	ЖНКЮ.764431.011	1	-
Кабель Ethernet	ЖНКЮ.685611.077	1	патч-корд Cat.5e или аналог

таблицы 7

Наименование, тип	Обозначение	Кол., шт.	Примечание
			с заземляющим
Кабель питания	ЖНКЮ.685631.067	1	проводником, евростандарт
Руководство по эксплуатации	ЖНКЮ.468166.032 РЭ	1	-
Формуляр	ЖНКЮ.468166.066 ФО	1	-
Программное    обеспечение	ЖНКЮ.02065-01	1	поставляется на
Graphit Р4М			цифровом носителе
Наборы калибровочных мер			По отдельному заказу. Тип соединителей (по ГОСТ РВ 51914-2002)
НКММ-01-01Р	ЖНКЮ.468955.003		Ш
НКММ-11-11Р	ЖНКЮ.468955.004		N
НКММ-03-03Р	ЖНКЮ.468955.001		IX вар.3
НКММ-13-13Р	ЖНКЮ.468955.002		3,5 мм
Калибратор электронный:		1	Тип соединителей:
Р4М-ЭК4-20-03-03	ЖНКЮ.468169.008-06		IX (вилка - вилка)
Р4М-ЭК4-20-03Р-03	ЖНКЮ.468169.008-07		IX (розетка - вилка)
Р4М-ЭК4-20-03Р-03Р	ЖНКЮ.468169.008-08		IX (розетка - розетка)
Р4М-ЭК4-20-13-13	ЖНКЮ.468169.008-09		3,5 мм (вилка - вилка)
Р4М-ЭК4-20-13Р-13	ЖНКЮ.468169.008-10		3,5 мм (розетка - вилка)
Р4М-ЭК4-20-13Р-13Р	ЖНКЮ.468169.008-11		3,5 мм (розетка -розетка)
Переход коаксиальный:			Комплектуется при
ПКН2-18-13РН-01	ЖНКЮ.468562.033		использовании НКМВ-
ПКН2-18-13РН-11	ЖНКЮ.468562.033-01	1(2)	У с типом соединителей
ПКН2-18-13РН-01Р	ЖНКЮ.468562.034		III, N (по
ПКН2-18-13РН-11Р	ЖНКЮ.468562.034-01		ГОСТ РВ 51914-2002)
Набор калибровочных мер:			Сечение волновода
НКМВ-У-72х34-01-01Р	ЖНКЮ.468955.097		72x34
НКМВ-У-72х34-11-11Р	ЖНКЮ.468955.097-01		72x34
НКМВ-У-72х34-01Р-01Р	ЖНКЮ.468955.097-02		72x34
НКМВ-У-72х34-11Р-11Р	ЖНКЮ.468955.097-03		72x34
НКМВ-У-58х25-01-01Р	ЖНКЮ.468955.081		58x25
НКМВ-У-58х25-11-11Р	ЖНКЮ.468955.081-01		58x25
НКМВ-У-58х25-01Р-01Р	ЖНКЮ.468955.081-02		58x25
НКМВ-У-58х25-11Р-11Р	ЖНКЮ.468955.081-03		58x25
НКМВ-У-48х24-01-01Р	ЖНКЮ.468955.085	1	48x24
НКМВ-У-48х24-11-11Р	ЖНКЮ.468955.085-01		48x24
НКМВ-У-48х24-01Р-01Р	ЖНКЮ.468955.085-02		48x24
НКМВ-У-48х24-11Р-11Р	ЖНКЮ.468955.085-03		48x24
НКМВ-У-40х20-01-01Р	ЖНКЮ.468955.083		40x20
НКМВ-У-40х20-11-11Р	ЖНКЮ.468955.082		40x20
НКМВ-У-40х20-01Р-01Р	ЖНКЮ.468955.083-01		40x20
НКМВ-У-40х20-11Р-11Р	ЖНКЮ.468955.082-01		40x20
НКМВ-У-35Х15-01-01Р	ЖНКЮ.468955.057		35x15
НКМВ-У-35Х15-11-11Р	ЖНКЮ.468955.058		35x15

таблицы 7

Наименование, тип	Обозначение	Кол., шт.	Примечание
НКМВ-У-35х15-01Р-01Р	ЖНКЮ.468955.105		35х15
НКМВ-У-35Х15-11Р-11Р	ЖНКЮ.468955.105-01		35х15
НКМВ-У-28,5х12,6-01-01Р	ЖНКЮ.468955.026		28,5х12,6
НКМВ-У-28,5х12,6-11-11Р	ЖНКЮ.468955.027		28,5х12,6
НКМВ-У-28,5х12,6-01Р-01Р	ЖНКЮ.468955.040		28,5х12,6
НКМВ-У-28,5х12,6-11Р-11Р	ЖНКЮ.468955.041		28,5х12,6
НКМВ-У-28,5х12,6-13Р-13Р	ЖНКЮ.468955.089		28,5х12,6
НКМВ-У-23Х10-01-01Р	ЖНКЮ.468955.028		23х10
НКМВ-У-23х10-11-11Р	ЖНКЮ.468955.029		23х10
НКМВ-У-23х10-01Р-01Р	ЖНКЮ.468955.042		23х10
НКМВ-У-23х10-11Р-11Р	ЖНКЮ.468955.043		23х10
НКМВ-У-23х10- 13Р-13Р	ЖНКЮ.468955.045		23х10
НКМВ-У-16х8-13Р-13Р	ЖНКЮ.468955.049		16х8
НКМВ-У-11х5,5-13Р-13Р	ЖНКЮ.468955.051		11х5,5
Упаковка	-	1	-

Примечание - Количество и типы кабелей СВЧ, тарированных и поддерживающих ключей, наборов калибровочных мер, переходов коаксиальных и калибраторов электронных определяются при заказе. В комплекте должно присутствовать не менее одного кабеля СВЧ для измерений в коаксиальном волноводе, и не менее двух для измерений в прямоугольном волноводе.

Сведения о методиках (методах) измерений

приведены в разделе документа ЖНКЮ.468166.032 РЭ. «Анализаторы цепей векторные. Р4213/Р4226/Р4226А. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

ЖНКЮ.468166.066 ТУ Анализаторы цепей векторные Р4226А. Технические условия;

Приказ Росстандарта от 5 августа 2024 г. № 1796 «Об утверждении государственной поверочной схемы для средств измерений комплексного коэффициента отражения и комплексного коэффициента передачи в волноводных трактах в диапазоне частот от 2,14 до 178,4 ГГц».

Правообладатель

Акционерное общество   «Научно-производственная   фирма

(АО «НПФ «МИКРАН»)

ИНН 7017211757

Адрес юридического лица: 634041, г. Томск, пр-кт Кирова, д. 51д

Изготовитель

Акционерное общество   «Научно-производственная   фирма

(АО «НПФ «МИКРАН»)

ИНН 7017211757

Адрес: 634041, г. Томск, пр-кт Кирова, д. 51д

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Адрес: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ»

Уникальный номер записи в реестре аккредитованных лиц № 30002-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» января 2025 г. № 186

Регистрационный № 94496-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Контроллеры программируемые логические UN

Назначение средства измерений

Контроллеры программируемые логические UN (далее по предназначены для измерения выходных аналоговых сигналов от первичных измерительных преобразователей в виде напряжения и силы постоянного тока, сопротивления, сигналов термопар (ТП) и термопреобразователей сопротивления (ТС), преобразования цифрового сигнала в аналоговый и на основе получаемой измерительной информации выработки сигналов регулирования параметров технологического процесса, сигнализации, диспетчерского управления.

цифро-аналоговом преобразовании сигналов. UN осуществляют также прием, обработку и формирование цифровых и дискретных сигналов, регулирование технологического процесса.

UN относятся к проектно-компонуемым изделиям, имеющим модульную структуру, и состоят из соединенных согласно требуемой конфигурации блоков и модулей из числа следующих:

• - главного модуля процессора;

• - модулей связи;

• - модулей питания;

• - модулей ввода/вывода сигналов.

В качестве главного модуля процессора предполагается использование CPU Siemens серии S7-300 для контроллеров серии UN300 и CPU Siemens серии S7-1200 для контроллеров серии UN1200. Данные модули CPU полностью совместимы с модулями ввода-вывода сигналов UN, приведенными в таблицах 2 и 5. Модификации модулей ввода/вывода сигналов UN отличаются количеством и типом входных и выходных сигналов, а также исполнением корпуса. UN устанавливаются в стойках, электротехнических шкафах.

Заводской номер в виде цифрового или буквенно-цифрового обозначения, однозначно идентифицирующий модуль из состава UN, наносится типографским способом на информационную таблицу, располагающуюся на каждом модуле.

Фотография общего вида UN представлена на рисунке 1, фотографии модулей с заводским номером представлены на рисунках 2-5.

Место нанесения заводского номера

Рисунок 3 - Общий вид модулей UN модификации UN300 с указанием места нанесения заводского номера

Рисунок 4 - Общий вид модулей UN модификации UN1200

Место нанесения заводского номера

Рисунок 5 - Общий вид модулей UN модификации UN1200 с указанием места нанесения заводского номера

Пломбирование модулей UN не предусмотрено.

Нанесение знака поверки на средство измерений не предусмотрено.

Программное обеспечение

Программное обеспечение (ПО) UN состоит из: встроенного программного обеспечения (ВПО) и внешнего, устанавливаемое на персональный компьютер.

ВПО, влияющее на метрологические характеристики, устанавливается в энергонезависимую память измерительных модулей в производственном цикле на заводе-изготовителе и в процессе эксплуатации изменению не подлежит.

Уровень защиты ВПО от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - «средний».

Внешнее программное обеспечение (ПО) UN состоит из программных компонентов, обеспечивающих выполнение различных функций. В процессе установки производится выбор компонентов внешнего ПО для установки на оборудовании UN, в зависимости от его назначения.

Защита внешнего ПО от непреднамеренных и преднамеренных несанкционированных изменений ПО (в том числе, его метрологически значимой части и измеренных данных) осуществляется:

• - автоматическим контролем целостности всех компонентов ПО;

• - автоматическим контролем доступа к компонентам ПО и внесению изменений в конфигурацию UN, согласно правам доступа пользователя;

• - автоматическим ведением журнала событий и журнала сигнализаций;

• - ограничением доступа к носителям и устройствам записи информации.

Уровень защиты внешнего ПО «средний» в соответствии с Р 50.2.077-2014. Метрологические характеристики UN оцениваются с учетом влияния ПО.

Идентификационные данные программного пакета приведены в таблице 1.

Таблица 1 -

данные внешнего ПО UN

Идентификационные данные (признаки)	Значения
Идентификационное наименование ПО	TIA Portal SIMATIC STEP 7 Professional	SIMATIC STEP 7
Номер версии (идентификационный номер) ПО, не ниже	не ниже TIA V11	не ниже Classic V5.3
Цифровой идентификатор ПО	-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики UN модификация UN300

от -80 до +80 мВ/10 МОм от -250 до +250 мВ/10 МОм; от -500 до +500 мВ/10 МОм от -1 до +1 B/10 МОм

от -2,5 до +2,5 B/100 кОм; от -5 до +5 B/100 кОм;

от -10 до +10 B/100 кОм; от 1,0 до 5 B/100 кОм от -3,2 до +3,2 мА; _____от -10 до +10 мА_____ от 4 до 20 мА/25 Ом;

от -20 до +20 мА/25 Ом от 0 до 150 Ом/10 МОм; от 0 до 300 Ом/10 Мом;

от 0 до 600 Ом/10 МОм R от ТС по ГОСТ 6651-2009: Pt100/10 Мом а = 0,00385 °С^-1

U от ТП

по ГОСТ Р 8.585-2001:

E, N, J, K /10 МОм; L/10 МОм (от -100 до 850 °С)

Лист № 6 Всего листов 13 Продолжение таблицы 2
Тип модуля5	Диапазон сигнала на Bxoge2/Bx. сопр.	Диапазоны выxодныx сигналов, (разрядность цифрового сигнала)	Пределы допускаемой погрешности при работе в диапазоне температур от +20 до +26 °С включ.	Пределы допускаемой погрешности при работе в диапазоне температур от 0 до +20 °С не включ., св. +26 до +55 °С
UN 331- 1KF0X- хххх	от -50 до +50 мВ/100 кОм; от -500 до +500 мВ/100 кОм; от -1 до +1 В/100 кОм	12 бит + знак	Y = ±0,3 %	Y = ±0,5 %
	от -5 до +5 В/100 кОм		Y = ±0,4 %	Y = ±0,6 %
	от -10 до +10 В/100 кОм
	от 1 до 5 В/100 кОм
	от 0 до 10 В/100 кОм
	от -20 до +20 мА/50 Ом; от 0 до 20 мА/50 Ом; от 4 до 20 мА/50 Ом		Y = ±0,3 %	Y = ±0,5 %
	от 0 до 6 кОм/100 МОм; от 0 до 600 Ом/100 МОм		Y = ±0,3 %	Y = ±0,5 %
	R от ТС по ГОСТ 6651-2009: Pt100/100 Мом а = 0,00385 °С-1		Л = ±1,0 Т*' Л = ±2,0 Т	Л = ±2,5 Т*' Л = ±2,7 Т
	R от ТС: Ni100/100 Мом, Ni1000/100 Мом а = 0,00618 °С-1		Л = ±0,8 Т Л = ±1,0 Т*'
UN 331-7PF0X-хххх	R от ТС по ГОСТ 6651-2009: Pt50, Pt100, Pt200 а = 0,00385 оС-1; 50М, 100М а = 0,00428 оС-1; Ni100, Ni120, Ni 200, Ni500, Ni1000 а = 0,00617 °С-1	15 бит + знак	Л = ±0,7Т	Л = ±5,0 Т
	R от ТС по ГОСТ 6651-2009: Pt10 а = 0,00385 оС-1; 10М а = 0,00428 °С-1		Л = ±1,0 Т	Л = ±3,0 Т
	от 0 до 150 Ом; от 0 до 300 Ом; от 0 до 600 Ом		Y = ±0,07 %	Y = ±0,5 %
UN 331-7PF1x-xxxx	U от ТП по ГОСТ Р 8.585-2001: B, S, T, R, E, N, J, K	15 бит + знак	см. табл. 4	см. табл. 4

Тип модуля5	Диапазон сигнала на вxоде2/вx. сопр.	Диапазоны выxодныx сигналов, (разрядность цифрового сигнала)	Пределы допускаемой погрешности при работе в диапазоне температур от +20 до +26 °С включ.	Пределы допускаемой погрешности при работе в диапазоне температур от 0 до +20 °С не включ., св. +26 до +55 °С
Модули вывода аналоговых сигналов UN 332
UN 332- 5HD0x- хххх	12 бит	от -10 до +10 В; от 0 до 10 В; от 1 до 5 В	Y = ±0,4 %	Y = ±0,7 %
		от -20 до +20 мА; от 0 до 20 мА; от 4 до 20 мА	Y = ±0,5 %	Y = ±0,6 %
UN 332-5HF0x-хххх	12 бит	от -10 до +10 В; от 0 до 10 В; от 1 до 5 В	Y = ±0,4 %	Y = ±0,5 %
		от -20 до +20 мА; от 0 до 20 мА; от 4 до 20 мА	Y = ±0,5 %	Y = ±0,6 %
Примечания: 1. Y - пределы допускаемой приведенной погрешности ИК в процентах от разности верхней и нижней границ диапазона сигнала на входе ИК; Л - пределы допускаемой абсолютной погрешности ИК; 2. Диапазоны измерений сигналов от ТС для модуля UN 331-7PF0x-xxxx указаны в таблице 3; 3. Диапазоны и пределы gоnускаемыx погрешностей измерения сигналов от ТП для модуля UN 331-7PF1x-xxxx указаны в таблице 4; 4. Указанные значения пределов допускаемой абсолютной погрешности Л включают в себя дополнительную погрешность, обусловленную погрешностью автоматической компенсации температуры свобоgныx концов ТП; 5. Допускают наличие буквенныx или цифровыx значений в обозначении типа модуля UN, указанныx после приведенного в столбце 1 обозначения типа модуля и отвечающиx за метрологически незначимую часть модуля; 6. *) климатическое исполнение модуля.

Таблица 3 - Тип ТС и диапазоны

Таблица 4 - Тип ТП, диапазоны измерений и пределы допускаемых погрешностей измерений сигналов от ТП для UN 331-7PF1х-хххх

Тип ТП	Диапазон измерений, C	Пределы допускаемой Л погрешности при работе в диапазоне температур от +20 до +26 °С включ.	Пределы допускаемой Л погрешности при работе в диапазоне температур от 0 до +20 °С не включ., св. +26 до +55 °С
B	от 200 °C до 800	±2,0 C	±2,5 C
	от 800 C до 1820	±1,0 C	±2,3 C
S	от -50 C до +100	±1,0 °C	±2,0 C
	от 100 C до 1769	±0,5 °C	±1,7 °C
T	от -230 C до -200	±1,0 C	±1,5 °C
	от -200 C до +400	±0,5 °C	±0,7 C
R	от -50 C до +100	±0,5 °C	±1,8 °C
	от 100 C до 1769	±0,5 C	±1,5 °C
E	от -230 C до -200	±1,0 °C	±1,5 °C
	от -200 C до +1000	±0,5 °C	±1,2 C
N	от -200C до -150	±1,0 °C	±3,0 C
	от -150 C до +1300	±0,5 °C	±2,2 C
J	от -210 C до -150	±1,0 °C	±1,7 C
	от -150 C до +1200	±0,5 °C	±1,4 °C
K	от -220C до -150	±1,0 C	±2,9 C
	от -150 C до +1372	±0,5 °C	±2,1 °C

Примечания:

Л - пределы допускаемой абсолютной погрешности ИК.

Пределы допускаемой абсолютной погрешности указаны без учета погрешности канала компенсации температуры холодного спая ТП. Пределы абсолютной погрешности внутреннего канала компенсации ±5 °С.

Таблица 5 - Метрологические характеристики UN модиф			икация UN1200
Тип модуля5	Диапазон сигнала на входе2/вх. сопр.	Диапазоны выходных сигналов, (разрядность цифрового сигнала)	Пределы допускаемой погрешности при работе в диапазоне температур от +20 до +26 °С включ.	Пределы допускаемой погрешности при работе в диапазоне температур от 0 до +20 °С не включ., св. +26 до +55 °С
Модули ввода аналоговых сигналов UN 231
UN 231- 4HD3x- xxxx	от -2,5 до +2,5 B; от -5 до +5 B; от -10 до +10 B; от 0 до +20 мА; от 4 до +20 мА	12 бит + знак	Y = ±0,1 %	Y = ±0,2 %
UN 231-4HF3x-xxxx	от -2,5 до +2,5 B; от -5 до +5 B; от -10 до +10 B; от 0 до +20 мА; от 4 до +20 мА	12 бит + знак	Y = ±0,1 %	Y = ±0,2 %

Тип модуля5	Диапазон сигнала на вxоде2/вx. сопр.	Диапазоны выxодныx сигналов, (разрядность цифрового сигнала)	Пределы допускаемой погрешности при работе в диапазоне температур от +20 до +26 °С включ.	Пределы допускаемой погрешности при работе в диапазоне температур от 0 до +20 °С не включ., св. +26 до +55 °С
Модули ввода-вывода аналоговых сигналов UN 234
UN 234-4HE3x-xxxx	от -2,5 до +2,5 B; от -5 до +5 B; от -10 до +10 B; от 0 до +20 мА; от 4 до +20 мА	12 бит + знак	Y = ±0,1 %	Y = ±0,2 %
	14 бит по напряжению и 13 бит по току	от -10 до +10 B; от 0 до +20 мА; от 4 до +20 мА	Y = ±0,3 %	Y = ±0,6 %
Примечания: 1. Y - пределы допускаемой приведенной погрешности ИК в процентах от разности верхней и нижней границ диапазона сигнала на входе ИК; Л - пределы допускаемой абсолютной погрешности ИК; 2. Диапазоны измерений сигналов от ТС для модулей UN 231-5PD3x-xxxx, UN 231-5PF3x-xxxx указаны в таблице 6; 3. Диапазоны и пределы допускаемых погрешностей измерения сигналов от ТП для модулей UN 231-5QD3x-xxxx, UN 231-5QF3x-xxxx указаны в таблице 7; 4. Указанные значения пределов допускаемой абсолютной погрешности Л включают в себя дополнительную погрешность, обусловленную погрешностью автоматической компенсации температуры свобоgныx концов ТП; 5. Допускают наличие буквенныx или цифровыx значений в обозначении типа модуля UN, указанныx после приведенного в столбце 1 обозначения типа модуля и отвечающиx за метрологически незначимую часть модуля.

Таблица 6 - Тип ТС и диапазоны

Таблица 7 - Тип ТП, диапазоны измерений и пределы допускаемых погрешностей измерений

сигналов от Т	П для UN 23|-5QD3\-\\\\, UN	23|-5QF3\-\\\\
Тип ТП	Диапазон измерений,	Пределы допускаемой основной погрешности, Л	Пределы допускаемой погрешности при рабочи\ условия\ эксплуатации, Л
J	от -150 °C до +1200	±0,3 C	±0,6 C
K	от -200 C до +1300	±0,4 C	±1,0 C
T	от -200 C до +400	±0,5 C	±1,0 C
E	от -200 C до +1000	±0,3 C	±0,6 C
R	от 100 C до 1700	±|,0 C	±2,5 C
S	от 100 C до 1700	±|,0 C	±2,5 C
N	от -200 C до +1300	±|,0 C	±1,6 C
Примечания: Л - пределы допускаемой абсолютной погрешности ИК. Пределы допускаемой абсолютной погрешности указаны без учета погрешности канала компенсации температуры холодного спая ТП. Пределы абсолютной погрешности внутреннего канала компенсации ±1,5 °С. При использовании внешнего канала компенсации температуры холодного спая, пределы абсолютной погрешности вычисляются следующим образом: пределы абсолютной погрешности используемого ТС +0,1 °С.

Таблица 8 - Основные технические характеристики UN модификация UN300

Наименование характеристики		Значение
Питание от сети переменного тока: - напряжение, В - частота, Гц		от 85 до 264 от 47 до 63
Нормальные условия эксплуатации:	Температура окружающего возду\а, °С	от +20 до +26 °С включ.
	Относительная влажность окружающего возду\а, без конденсации, %	от 5 до 95
Рабочие условия эксплуатации:	Температура окружающего возду\а, °С	Горизонтальная установка: от 0 до +20 °С, св. +26 до +55 °С Вертикальная установка: от 0 до +20 °С, св. +26 до +45 °С
	Относительная влажность окружающего возду\а, без конденсации, %	от 5 до 95

Таблица 9 - Основные технические

UN1200

UN

Наименование характеристики		Значение
Питание от сети переменного тока: - напряжение, В - частота, Гц		от 85 до 264 от 47 до 63
Нормальные условия эксплуатации:	Температура окружающего воздуха, °С	от +20 до +26 °С включ.
	Относительная влажность окружающего воздуха, без конденсации, %	от 5 до 95
Рабочие условия эксплуатации:	Температура окружающего воздуха, °С	Горизонтальная установка: от 0 до +20 °С, св. +26 до +55 °С Вертикальная установка: от 0 до +20 °С, св. +26 до +45 °С
	Относительная влажность окружающего воздуха, без конденсации, %	от 5 до 95

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 10 - Комплектность UN

Наименование	Обозначение	Количество, шт./экз.
UN*	-	1
Руководство по эксплуатации	-	1
*модификация и состав определяется спецификацией заказа

Сведения о методиках (методах) измерений приведены в разделе 3 руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;

ГОСТ Р 51841-2001 (МЭК 61131-2) «Программируемые контроллеры. Общие технические требования и методы испытаний»;

Стандарт предприятия. Контроллеры программируемые логические UN.

Правообладатель

«Shenzhen UniMAT Automation Technology Co., Ltd», Китай Адрес: 1201, Guoxin Investment Building, Hi-tech South 7th Avenue, Nanshan District, Shenzhen, China

Изготовитель

«Shenzhen UniMAT Automation Technology Co., Ltd», Китай Адрес: 1201, Guoxin Investment Building, Hi-tech South 7th Avenue, Nanshan District, Shenzhen, China

Испытательный центр

Федеральное государственное бюджетное учреждение научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон: +7 (495) 437-55-77

Факс: +7 (495) 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

¹

Значения A|S^^| указаны при условии S^x = Syy = 0 отн. ед., Syx = Sxy при 5^^ < 1 отн. ед. и Syx = 1/Sxy при Syx > 1 отн. ед. Для значений КП, не указанных в данной таблице, пределы погрешностей Д|5’у^| в дБ и ДФу^ в градусах допускается определять, пользуясь аппроксимациями в диапазонах частот по формулам:

для НКММ

от 0,01 до 0,1 ГГц невкл.:

Д|5у^| = ±20^lg(1,111+0,014^(|5^^| [отн. ед.] + |5уу| [отн. ед.])+0,00735^

Ю^-0,0148^¹^^^¹ [^дБ])_;

АФух =±(0,5+(180/п)•arcsin(|Д|^y^|| [дБ]^1п(10)/20));

от 0,1 до 18 ГГц:

Д|^у%| = ±20^lg(1,0085+0,014^(|5^^| [отн. ед.] + |5уу| [отн. ед.])+0,0027^

Ю^-0,0170^¹^^^^{1 [дБ]})_;

ДФух =±(0,6+(180/п)•arcsin(|Д|^y^|| [дБ]^1п(10)/20));

свыше 18 ГГц:

Д|5у^| = ±20^lg(1,0147+0,0140^(|5^^| [отн. ед.] +

|5уу| [отн. ед.])+0,0032^10^-0,0173^^|^У^^{1 [дБ]});

ДФух =±(1,0+(18O/п)•arcsin(|Д|^y^|| [дБ]^1п(10)/20));

для ЭК

---

---
