МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

22 октября 2018 г.                                                  2202

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 61504 «Приборы цифровые электроизмерительные многофункциональные серии ЩМ» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее-Административный регламент) и в связи с обращениями ОАО «Электроприбор» от 28 сентября 2018 г. № 52/СКБ-119 и № 52/СКБ-120 приказываю:

  • 1.  Внести изменения в описание типа на приборы цифровые электроизмерительные многофункциональные серии ЩМ, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 63217-16, изложив его в новой редакции согласно приложению к настоящему приказу.

  • 2.  Установить методику поверки по документу 0ПЧ. 140.333

«Приборы цифровые электроизмерительные многофункциональные серии ЩМ. Методика поверки» с изменением №  1, утвержденному

ФГУП «ВНИИМС» 7 августа 2018 г. и распространить действие документа на приборы цифровые электроизмерительные многофункциональные серии ЩМ, находящиеся в эксплуатации.

  • 3. Переоформить свидетельство об утверждении типа № 61504 «Приборы цифровые электроизмерительные многофункциональные серии ЩМ», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 63217-16, в связи с внесением изменений в методику поверки.

  • 4.  Управлению метрологии (Д.В. Гоголев), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

  • 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

С.С. Голубев

/                             л

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: OOE1036ECDC011E780DAE0071B1B53CD41 Кому выдан: Голубев Сергей Сергеевич

Действителен: с 20.11.2017 до 20.11.2018




Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «22» октября 2018 г. № 2202

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Приборы цифровые электроизмерительные многофункциональные серии ЩМ Назначение средства измерений

Приборы цифровые электроизмерительные многофункциональные серии ЩМ предназначены для измерений электрических параметров в однофазных электрических сетях переменного тока, трехфазных трехпроводных и трехфазных четырехпроводных электрических сетях переменного тока с отображением результата измерений в цифровой форме, передачи результатов измерений по цифровым интерфейсам, аналогового преобразования параметров электрической сети в унифицированные сигналы постоянного тока и напряжения, выполнения функций телесигнализации и телеуправления в составе систем сбора и передачи информации систем телемеханики.

Описание средства измерений

Приборы цифровые электроизмерительные многофункциональные серии ЩМ (далее по тексту - приборы) относятся к классу цифровых измерительных преобразователей, реализующих принцип аналого-цифрового преобразования входных величин и последующего расчета параметров электрической сети.

Приборы обеспечивают:

- измерение параметров режима электрической сети: среднеквадратические значения переменного тока и напряжения, активной, реактивной и полной мощностей;

- измерение параметров активной и реактивной энергии (технический учет);

  • - измерение полного и фазных cos ф;

  • - выполнения функций телесигнализации и телеуправления;

  • - индикацию параметров качества электроэнергии: положительное/отрицательное отклонение напряжения, длительность провала напряжения, длительность временного перенапряжения, отклонение частоты, кратковременная доза фликера;

  • - передачу значений параметров по гальванически развязанным цифровым интерфейсам RS485, USB и Ethernet в автоматизированные системы диспетчерского управления и учета.

Приборы обеспечивают отображение измеренных параметров на светодиодных семисегментных индикаторах или ЖК-дисплее в различных комбинациях, в зависимости от заказа.

Приборы со светодиодными индикаторами могут иметь одностраничное исполнение (1, 2 или 3 измеряемых параметра) или многостраничное исполнение.

Приборы имеют единичные светодиодные индикаторы для указания дополнительной информации о текущих отображаемых параметрах и режимах работы прибора.

Приборы имеют возможность выбора вида отображаемых на индикаторах текущих параметров от кнопок управления на передней панели или с помощью меню настроек для исполнения с ЖК-дисплеем.

Приборы имеют возможность оперативного изменения яркости свечения через цифровые интерфейсы RS485, USB, Ethernet с помощью программы конфигуратора, от кнопок управления на передней панели, с помощью меню настроек для исполнения с ЖК-дисплеем.

Приборы имеют возможность настройки диапазона показаний с учетом коэффициентов трансформации по напряжению (для внешних трансформаторов напряжения с номинальным напряжением вторичной обмотки 100 В) и по току (для внешних трансформаторов тока с номинальным током вторичной обмотки 1 А и 5 А) через цифровые интерфейсы RS485, USB, Ethernet, а также с помощью кнопок управления на передней панели или с помощью меню настроек для исполнения с ЖК-дисплеем.

Приборы обеспечивают передачу измеренных и вычисляемых параметров по цифровым интерфейсам RS485, USB, Ethernet.

Результаты измерений отображаются на цифровых индикаторах,   либо

жидкокристаллическом дисплее.

Варианты поддерживаемых протоколов обмена: ModBus RTU, ModBus TCP, ГОСТ Р МЭК 60870-5-101-2006, ГОСТ Р МЭК 60870-5-104-2004, IEC 61850-8.1.

Поддерживаемые интерфейсы обеспечивают возможность подключения к приборам дополнительных модулей, расширяющих функциональные возможности приборов (например: модули индикации и табло информационные производства ОАО «Электроприбор»).

Приборы могут применяться для работы в составе технических средств атомных станций (ТС АС) в соответствии с классом безопасности 4 по НП-001-15.

Приборы являются многопредельными и имеют различные исполнения в зависимости от диапазона измерений входного сигнала, напряжения питания, количества и типа интерфейсов, наличия дискретных входов, схемы измерения, цвета и вида индикаторов, наличия дискретных/аналоговых выходов, набора дополнительных опций.

Приборы цифровые электроизмерительные многофункциональные серии ЩМ выпускаются в виде двух модификаций: ЩМ96 и ЩМ120, отличающихся габаритными размерами.

Информация об исполнении прибора содержится в коде полного условного обозначения: ЩМа - b - c - d - e -f - g - h - i - j,

где ЩМа - тип прибора по габаритным размерам,

b - номинальное напряжение или коэффициент трансформации по напряжению,

c - номинальный ток или коэффициент трансформации по току,

d - условное обозначение напряжения питания,

e - наличие дополнительного интерфейса и дискретных входов,

f - наличие интерфейса Ethernet, дополнительных опций;

g - условное обозначение схемы измерения,

h - цвет или вид индикаторов,

i - наличие выходных сигналов;

j - специальное исполнение.

Конструктивно приборы выполнены в ударопрочном, пылезащищенном, пластмассовом корпусе щитового крепления. Приборы работоспособны при установке в любом положении. Приборы не имеют подвижных частей и являются виброустойчивыми и вибростойкими.

Дополнительно приборы могут изготавливаться с различными вариантами передней панели с креплением на DIN-рейку.

Приборы со светодиодными семисегментными индикаторами, изготавливаемые для эксплуатации в условиях умеренно-холодного климата, предназначены для исполнения УХЛ3.1 по ГОСТ 15150-69 и для работы в интервале температур от минус 40 °С до плюс 70 °С и относительной влажности воздуха не более 95 % при температуре плюс 35 °С.

Приборы с жидкокристаллическим сенсорным дисплеем (далее - приборы с ЖК-дисплеем) изготавливаемые для эксплуатации в общеклиматических условиях, предназначены для исполнения О4.1 по ГОСТ 15150-69 и для работы в интервале температур от минус 20 °С до плюс 50 °С, относительной влажности воздуха не более 90 % при температуре плюс 30 °С.

Приборы соответствуют требованиям к рабочим условиям (механические воздействия) по группе 4 ГОСТ 22261-94.

Доступ к внутренним частям приборов возможен только с нарушением пломб/этикеток.

Приборы являются восстанавливаемыми, ремонтируемыми изделиями.

Общий вид приборов, габаритные и установочные размеры приведены на рисунках 1-3.

Приказ Росстандарта №2202 от 22.10.2018, https://oei-analitika.ru

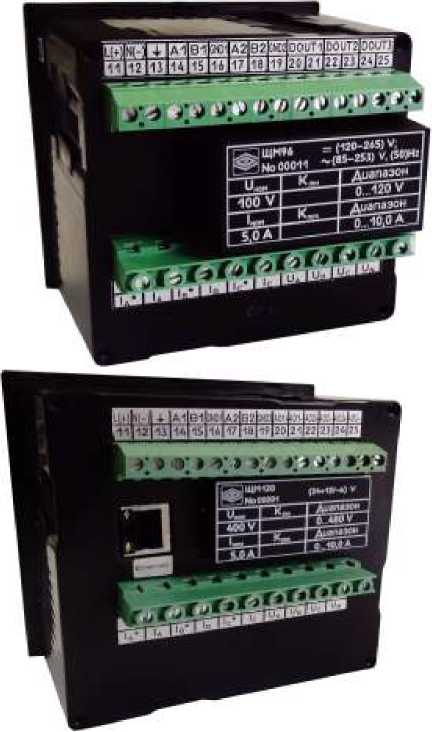

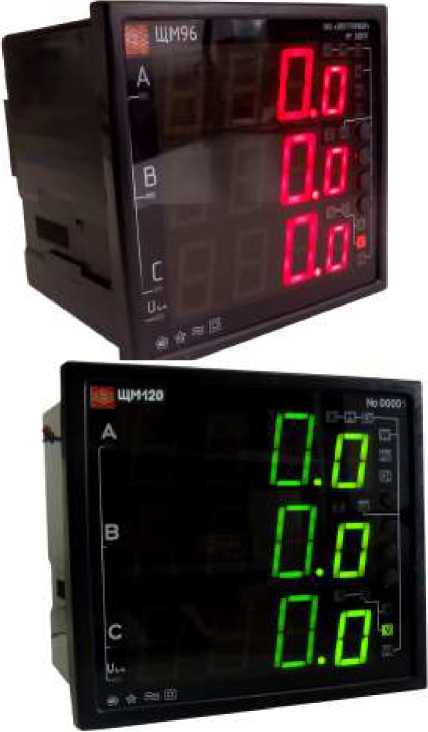

Рисунок 1 - Общий вид приборов

Приказ Росстандарта №2202 от 22.10.2018, https://oei-analitika.ru
Приказ Росстандарта №2202 от 22.10.2018, https://oei-analitika.ru

а)

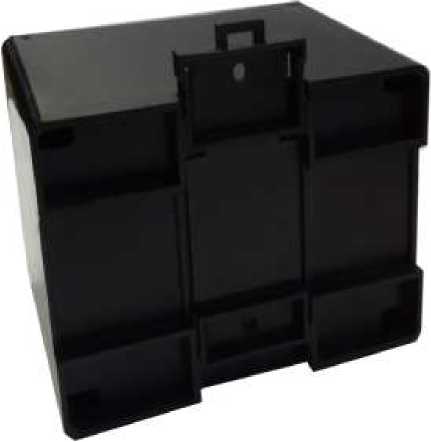

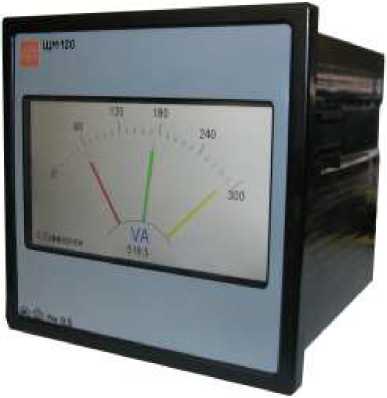

Рисунок 2 - Пример крепления прибора на DIN-рейке (а), пример исполнения прибора с ЖК-панелью (б)

Приказ Росстандарта №2202 от 22.10.2018, https://oei-analitika.ru

б)

Приказ Росстандарта №2202 от 22.10.2018, https://oei-analitika.ru

п. 1 - место пломбирования

п. 2 - место нанесения знака поверки

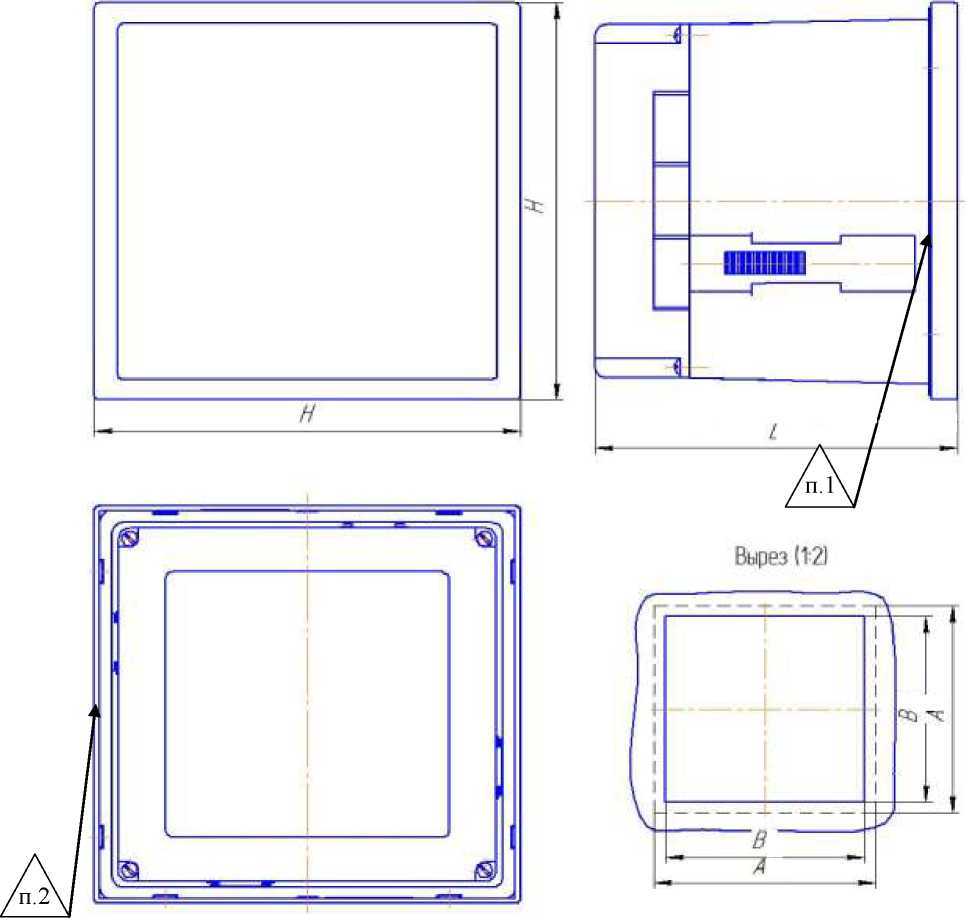

Рисунок 3 - Габаритные и установочные размеры

Примечание: значения размеров приведены в таблице 1.

Таблица 1

Модификация

H, мм, не более

L, мм, не более

A, мм, не более

B, мм, не более

ЩМ96

96

103

100

92+08

ЩМ120

120

103

100

92+09

Примечание - приборы (при необходимости) могут иметь габаритные размеры отличные от указанных в таблице, но не более 120x120 мм

Программное обеспечение

Приборы оснащены микропроцессором, в котором записано метрологически значимое встроенное программное обеспечение (ВПО), калибровочные коэффициенты и значения программируемых параметров. Доступ к микропроцессору возможен только после вскрытия прибора с нарушением пломб.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

При проведении санкционированных регламентных работ, программируется диапазон показаний и, при необходимости, проводится калибровка (формируются калибровочные коэффициенты). При изменении диапазона показаний необходимо производить отметку в паспорте, которая должна содержать установленный диапазон показаний, дату и подпись ответственного исполнителя. Изменение диапазона показаний или проведение калибровочных работ не ведет к изменению контрольной суммы ВПО. Сведения об идентификационных данных ПО представлены в таблице 2.

Таблица 2

Идентификационные данные (признаки)

Значение

Номер версии (идентификационный номер ПО)

1.5

Идентификационное наименование ПО

SMA96 3P.elp

SMA96_4P.elp

SMA120_3P.elp

SMA120 4P.elp

Цифровой идентификатор ПО (алгоритм md5)

28758f8bb71035e1f6948fa89b5b3b1b

eedcb844baf83d4f0405b98a0a1b0dfe

23c98b9df9d9836bc4df12726714a58f

f4d1dd3271f3aad841a315622acc8141

Метрологические и технические характеристики

Приборы обеспечивают измерение ряда электрических величин.

Диапазоны измерений входных сигналов электрических величин представлены в таблице 3.

Таблица 3

Входной сигнал

Диапазон измерений

Ток, А

от 0 до 2^ом *

Напряжение, В

от 0 до 1,2-ином **

Частота, Гц

от 45 до 55

Коэффициент активной мощности tos ф

от -1 до +1

Коэффициент реактивной мощности sin ф

±(0,5 - 1) - для трехпроводной схемы измерений; от -1 до +1 - для четырехпроводной схемы измерений

Коэффициент искажения синусоидальности входного напряжения, %

не более 20

Примечания

* 1ном - номинальное значение тока;

** ином - номинальное значение напряжения

Номинальные значения входных токов и напряжений, измеряемых мощностей для приборов трехфазной сети соответствуют значениям, представленным в таблице 4.

Таблица 4

Схема измерений

Напряжение фазное, В

Напряжение линейное (междуфазное), В

Номинальный (фазный) ток, А

Номинальная мощность (активная, реактивная, полная), Вт, вар, ВА

Номинальное значение

Предел измерения

Номинальное значение

Предел измерения

Фазная

Трехфазная (суммарная)

-

-

100

120

0,5

-

86,6

1,0

173,2

2,5

433,0

5,0

866,0

Трехпро-

-

-

220

265

0,5

-

190,5

водная

1,0

381,0

2,5

952,6

5,0

1905,2

-

-

400

480

0,5

-

346,4

1,0

692,8

2,5

1732,1

5,0

3464,1

57,73

69,82

100

120

0,5

28,9

86,6

(57,7*)

1,0

57,7

173,2

2,5

144,3

433,0

5,0

288,6

866,0

Четырех-

127,01

152,4

220

265

0,5

63,5

190,5

провод-

(127*)

1,0

127,0

381,0

ная

2,5

317,5

952,6

5,0

635,1

1905,2

230,94

277,1

400

480

0,5

115,5

346,4

(230*)

1,0

230,9

692,8

2,5

577,4

1732,1

5,0

1154,7

3464,1

Примечание - * условное обозначение номинального фазного напряжения

Номинальные значения входных токов и напряжений для приборов однофазной сети соответствуют значениям, представленным в таблице 5.

Таблица 5

Номинальное напряжение, В

Рабочая область значений входных напряжений, В

Номинальный ток, А

Способ включения

127

230

400

от 0 до 153

от 0 до 276

от 0 до 480

0,5; 1; 2,5; 5

Непосредственный

1; 5

Через трансформатор тока

100

от 0 до 120

1; 5

Через трансформаторы тока и напряжения

Номинальное значение коэффициента активной мощности cos фном=1, коэффициента реактивной мощности sin фном=1. Номинальное значение частоты измеряемых сигналов 50 Гц.

Напряжение питания приборов соответствуют значениям, представленным в таблице 6.

Таблица 6

Условное обозначение напряжения питания

Напряжение питания

24ВН

от 18 до 36 В постоянного тока

220ВУ

от 85 до 270 В переменного тока частотой (50±2,5) Гц или от 100 до 265 В постоянного тока

Приборы могут иметь исполнение с дискретными входами.

Максимальное значение тока 10 мА (Длинии = 0 Ом), напряжением на разомкнутых клеммах: 24 В. Дискретные входы гальванически разделены от остальных цепей прибора.

Приборы могут иметь исполнение с дискретными выходами гальванически разделенным от остальных цепей, с коммутацией постоянного напряжения до 300 В и током до 100 мА или переменного напряжения до 200 В и током до 100 мА по каждому выходу.

Приборы могут иметь исполнение с аналоговыми выходами. Диапазон изменений выходного аналогового сигнала представлен таблице 7.

Таблица 7

Условное обозначение аналогового выхода

Диапазон изменений выходного аналогового сигнала, мА

Нормирующее значение выходного аналогового сигнала, мА

A

от 0 до 5

5

B

от 4 до 20

20

C

от 0 до 20

20

AP 1)1

от 0 до 5 мА

5

BP^

от 4 до 20 мА

20

CP71

от 0 до 20 мА

20

ЕР^

от -5 до +5 мА

5

Примечания

  • 1) Диапазон изменений выходного аналогового сигнала с условным нулевым значением, равным 2,5 мА (для двуполярного входного сигнала);

  • 2) Диапазон изменений выходного аналогового сигнала с условным нулевым значением, равным 12 мА (для двуполярного входного сигнала);

  • 3) Диапазон изменений выходного аналогового сигнала с условным нулевым значением, равным 10 мА (для двуполярного входного сигнала);

  • 4) Диапазон изменений выходного аналогового сигнала с условным нулевым значение, равным 0 мА (для двуполярного входного сигнала)

Пределы допускаемой основной приведенной погрешности измерений выходных аналоговых сигналов равны ±0,5 %. Нормирующие значения выходного аналогового сигнала представлены в таблице 7.

При измерении выходных аналоговых сигналов пределы допускаемых дополнительных приведенных погрешностей приборов, вызванных отклонением влияющих величин от нормальных значений в соответствии с ГОСТ 14014-91, равны:

а) ±0,25 % - при изменении температуры окружающего воздуха от (20±5) °С до -40 (-20) °С и +70 (+50) °С на каждые 10 °С для приборов климатического исполнения УХЛ3.1 (О4.1);

б) ±0,25 % - при воздействии относительной влажности:

(95±3) % при температуре +35 °С для приборов климатического исполнения УХЛ3.1;

(90±3) % при температуре +30 °С для приборов климатического исполнения О4.1;

в) ±0,25 % - при влиянии внешнего однородного магнитного поля постоянного или переменного тока с частотой входного сигнала, с магнитной индукцией 0,5 мТл при самом неблагоприятном направлении и фазе магнитного поля;

г) ±0,25 % - при изменении коэффициента мощности в диапазоне от 0 до плюс 1, от плюс 1 до 0, от 0 до минус 1, от минус 1 до 0;

д) ±0,25 % - при изменении напряжения сети постоянного тока универсального питания от номинального значения 220 В до 100 В и 265 В и при изменении напряжения сети переменного тока универсального питания от номинального значения 220 В до 85 В и 270 В.

Пределы допускаемой основной приведенной погрешности уХ, а также абсолютной погрешности ЛХ приборов по измеряемому или вычисляемому параметру Х не превышают значений, представленных в таблице 8.

Таблица 8

Параметр

Yx, %

Нормирующее значение

ЛХ

Действующее значение фазного напряжения, В при 0Лином<U< 1,2^ном

±0,2

Цф.ном

Действующее значение линейного напряжения, В при 0М'.. м U 1,2’иНоМ, В

±0,2

Цл.ном

Действующее значение фазного тока, А при 0,01 •1||ом<1<20иом

±0,2

1ф.ном

Активная мощность фазы нагрузки, Вт

Рф.ном

Суммарная активная мощность, Вт

Рном

-

Реактивная мощность фазы нагрузки, вар

Qф.ном

Суммарная реактивная мощность, вар

Qном

Полная мощность фазы нагрузки, В^А

±0,5

^.ном

Суммарная полная мощность, В^А

^ом

Коэффициент мощности cos ф ±(0,1.. .1) при

0,6-ином<и<1,2-ином

0,2^1ном12,0^1ном

-

Частота сети, Гц

-

± 0,01

Пределы допускаемых дополнительных погрешностей измерений, вызванных изменением влияющих величин от нормальных значений, представлены в таблице 9.

Таблица 9

Влияющая величина

Значение влияющей величины

Дополнительная погрешность

Yx1, %

АХ1

Температура окружающего воздуха, °С измерение токов и напряжений измерение мощности измерение коэффициента мощности измерение частоты

от -40 до +70

(для УХЛ3.1)

от -20 до +50

(для О4.1)

±0,1/10 °С ±0,25/10 °С ±0,25/10 °С

±0,005/10 °С

Относительная влажность воздуха, % измерение токов и напряжений измерение мощности измерение коэффициента мощности измерение частоты

95 (при температуре +35 °С)

±0,1 ±0,25 ±0,25

±0,005

Продолжение таблицы 9

Влияющая величина

Значение влияющей величины

Дополнительная погрешность

Yxi, %

ДХ)

Внешнее однородное магнитное поле постоянного или переменного тока с частотой входного сигнала при самом неблагоприятном направлении и фазе магнитного поля, кА/м

измерение токов и напряжений измерение мощности

измерение коэффициента мощности

измерение частоты

0,4

±0,1 ±0,25 ±0,25

±0,005

Частота сети, Гц

измерение токов и напряжений измерение мощности

измерение коэффициента мощности

от 45 до 55

±0,1 ±0,25 ±0,25

Коэффициент мощности cos ф (sin ф) измерение активной (реактивной) мощности

±(0,5 - 1)

±0,25

Срок сохранности в упаковке и выполненной изготовителем консервации - не менее 1 года.

Прибор соответствует требованиям безопасности по ГОСТ 22261-94, ГОСТ 12.2.0912012, включая безопасность обслуживающего персонала в части защиты его от поражения электрическим током, опасной температуры, воспламенения.

Габаритные размеры, мм, не более:                     для ЩМ120 - 120x120x103;

для ЩМ96 - 96x96x103;

Масса приборов, кг, не более                                    для ЩМ120 - 0,9;

для ЩМ96 - 0,5;

Средняя наработка на отказ, ч,                                              250000;

Средний срок службы, лет, не менее: для приборов с цифровыми индикаторами    - 30;

для приборов с ЖК-дисплеем            - 10

Знак утверждения типа

наносится на этикетку прибора, титульные листы Руководства по эксплуатации и паспорта прибора типографским способом.

Комплектность средства измерений

Таблица 10 - Комплектность средства измерений

Наименование

Обозначение

Количество

Прибор (в соответствии с заказом)

ЩМ

1 шт.

Комплект монтажных частей

-

1 шт.

Технологический кабель для конфигурирования приборов по интерфейсу USB (в зависимости от исполнения прибора)

-

1 шт.

Паспорт

0ПЧ.140.333 ПС

1 экз.

Руководство по эксплуатации

0ПЧ.140.333 РЭ

1 экз.

Методика поверки

0ПЧ.140.333 МП

1 экз.

Примечание - 1) допускается один экземпляр на партию из 10 шт.

Поверка

осуществляется по документу 0ПЧ.140.333 МП «Приборы цифровые электроизмерительные многофункциональные серии ЩМ. Методика поверки», с изменением № 1, утвержденному ФГУП «ВНИИМС» 07.08.2018 г.

Основные средства поверки: установка поверочная универсальная УППУ-МЭ 3.1 К-02 (регистрационный номер в Федеральном информационном фонде № 57346-14).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на корпуса прибора.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к приборам цифровым электроизмерительным многофункциональным серии ЩМ

ГОСТ 22261-94 Средства измерения электрических и магнитных величин. Общие технические условия

ГОСТ 24855-81 Преобразователи измерительные тока, напряжения, мощности, частоты, сопротивления аналоговые. Общие технические условия

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ТУ 25-7504.211.1-2010 Приборы цифровые электроизмерительные многофункциональные серии ЩМ

Изготовитель

Открытое акционерное общество «Электроприбор» (ОАО «Электроприбор»)

ИНН 2128002051

Адрес: 428020, Чувашская Республика - Чувашия, г. Чебоксары, пр. И.Я. Яковлева, д. 3

Телефон (факс): +7 (8352) 39-99-12 (+7 (8352) 55-50-02)

Web-сайт: http://www.elpribor.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»).

Адрес: 119361, г. Москва, ул. Озерная, д. 46.

Телефон (факс): +7 (495) 437-55-77 (+7 (495) 437-56-66)

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
