МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

02 декабря 2020 г.

Москва

О внесении изменений в описание типа на счетчики кольцевые РИНГ

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, и в связи с обращениями ООО НПО «НТЭС» от 17 сентября 2020 г. № б/н, № б/н и № б/н приказываю:

• 1. Утвердить новую редакцию описания типа на счетчики кольцевые РИНГ, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 27699-14, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Установить методику поверки по документу МП 1086-9-2020 «ГСИ. Счетчики кольцевые РИНГ. Методика поверки», утвержденному ВНИИР - филиалом ФГУП «ВНИИМ им. Д.И.Мендлеева» от 16 марта 2020 г.

• 3. ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить внесение сведений в Федеральный информационный фонд по обеспечению единства измерений.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕЭП

Сертификат: 01С95С9А007САСВ9В24В5327С21ВВ4СЕ93

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 23.11.2020 до 23.11,2021

\__________—__________/

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «02» декабря 2020 г. № 1972

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики кольцевые РИНГ

Счетчики кольцевые РИНГ (далее по тексту - счетчики) предназначены для измерения объёма жидкости, в том числе высоковязкой, или газожидкостной смеси.

Принцип работы счетчика основан на поочередном заполнении определенным объемом измеряемого потока жидкости измерительной камеры счетчика с последующим полным ее вытеснением. Работа счетчика происходит под действием перепада давления измеряемого потока жидкости.

Счетчик состоит из преобразователя расхода РИНГ (далее по тексту - преобразователь расхода), в состав счетчика может входить вычислитель ВМКС или ВСУ (далее по тексту - вычислитель). Счетчик также может комплектоваться, предохранительным клапаном, фильтром и устройством электрообогрева КТО-2.

Преобразователь расхода состоит из:

- корпуса преобразователя расхода, измерительной камеры и расположенных в ней подвижных элементов, установленных на подшипники. На одном из подвижных элементов закреплён один или несколько магнитов.

Корпус преобразователя расхода, с патрубками для входа и выхода жидкости, устанавливается в трубопровод с помощью бугельных соединений.

Преобразователь расхода работает следующим образом. Измеряемый поток жидкости поступает через входной патрубок в корпус преобразователя и далее во входное отверстие измерительной камеры счетчика. Под действием перепада давления измеряемого потока на подвижные элементы счетчика возникает крутящий момент, и подвижные элементы совершают движение, в результате которого через выходное отверстие измерительной камеры и выходного патрубка корпуса преобразователя в трубопровод вытесняется нормированный объём измеряемого потока. Счетчик исполнения «К» имеет измерительную камеру, состоящую из двух отсеков. Поток жидкости заполняет один из отсеков и при достижении определенного объема измерительная камера поворачивается на установленный угол ограничителем. При этом начинает заполнятся другой отсек камеры, а ранее заполненный опорожняется. Необходимым условием работы является наличие свободного газа в измеряемом потоке.

Преобразование числа оборотов движения подвижных элементов в электрические импульсы осуществляется воздействием магнита на датчик Холла (магнитоуправляемый контакт), установленный в корпусе датчика импульсов.

Вычислитель обрабатывает сигналы, поступающие от преобразователя, вычисляет накопленный объём и выдает нормированный сигнал о накопленном объёме в систему телеметрии. Значение накопленного объёма отображается на цифровом индикаторе вычислителя.

Счетчик является самостоятельным средством измерения, как с вычислителем, так и без него.

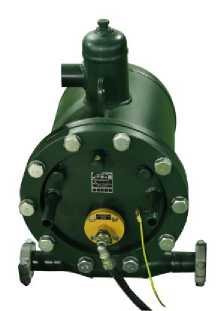

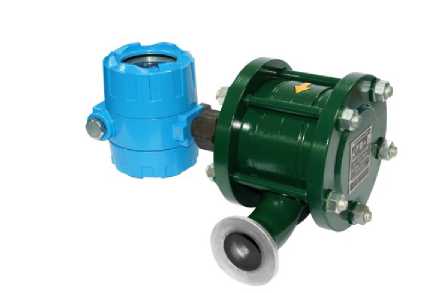

Фотографии общего вида счетчика и вычислителя приведены на рисунке 1 и 2.

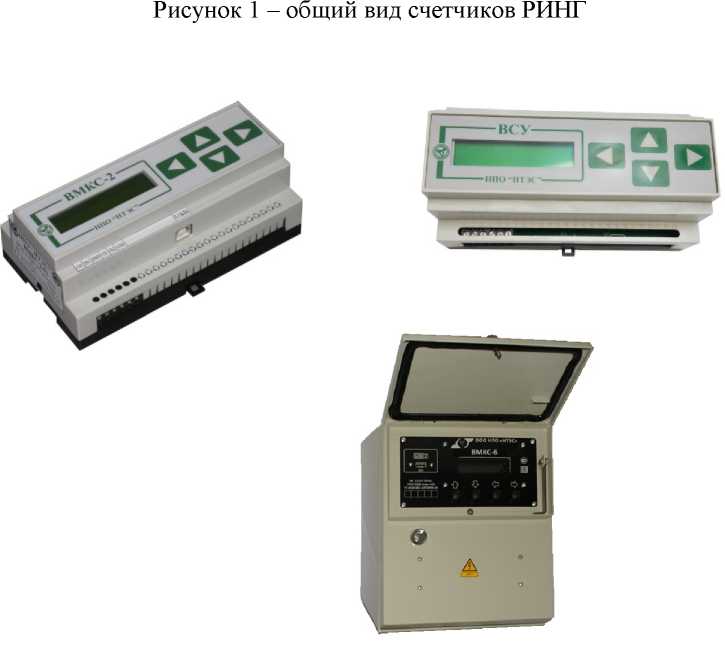

Рисунок 2 - общий вид вычислителей ВМКС и ВСУ-1

Условное обозначение счётчиков кольцевых РИНГ:

РИНГ - ХХ - XX / х Х - Х - Х - ХХ - ХХ - Х

Условное наименование

Номинальный расход, м³/ч

(0,5; 3,5; 6,0; 7,0; 10; 15; 30)

Рабочее давление, МПа: 4,0; 6,3

Индекс комплектации предохранительным устрой

ством:

«ПМ» - мембранно-предохранительное устройство

«ПК» - предохранительный клапан;

отсутствие индекса - нет комплектации

Индекс комплектации фильтром РУБЕЖ:

«Ф» - фильтр РУБЕЖ;

отсутствие индекса - нет комплектации

Индекс допускаемой относительной погрешности:

«Т» - погрешность ± 0,7 %;

отсутствие индекса - погрешность ± 1,0 %

Код конструктивного исполнения (по таблице 1)

Код комплектации вычислителем (по таблице)

Код комплектации устройством электрообогрева КТО-2 (по таблице)

Индекс климатического исполнения:

«С» - температура окружающего воздуха от минус 50 °С до плюс 50 °С (северное исполнение); отсутствие индекса - от минус 40 °С до плюс 50 °С

Сокращённое условное обозначение счётчиков кольцевых РИНГ: РИНГ - ХХ - ХХ / Х - Х - ХХ Условное наименование

Номинальный расход, м³/ч

(0,5; 3,5; 6,0; 7,0; 10; 15; 30)

Рабочее давление, МПа: 4,0; 6,3

Индекс допускаемой относительной погрешности: «Т» - погрешность ± 0,7 %;

отсутствие индекса - погрешность ± 1,0 %

Код конструктивного исполнения (по таблице 1)

Код комплектации вычислителем (по таблице 0)

Таблица 1- Код конструктивного исполнения

Таблица 2      - Код комплектации вычислителем

Таблица 3- Код комплектации устройством электрообогрева КТО-2

Условное обозначение вычислителя ВМКС:

ВМКС - __Х

Сокращённое наименование

Код конструктивного исполнения (таблица 4)

Таблица 4- Код конструктивного исполнения вычислителя

Программное обеспечение счетчиков кольцевых РИНГ.

Программное обеспечение выполняет функции:

• - преобразование входных сигналов в единицу объема;

• - вычисление расхода измеряемой среды;

• - хранение накопленных значений объема измеряемой среды;

• - вывод на табло индикатора измеряемого объема, значений конструктивных коэффициентов и другой информации о работе вычислителя;

• - ведение архива истории работы вычислителя;

• - ведение архивов измеренного объема:

• - часового;

• - суточного;

• - формирование импульса в систему телеметрии в виде замыкания "электронного ключа" на единицу нормированного объема;

• - редактирование конфигурации выходных сигналов, установленных коэффициентов и параметров интерфейса с компьютера или с клавиатуры лицевой панели;

• - сохранение накопленных значений объемов каналов, коэффициентов, часового и суточного архивов, архива истории работы вычислителя при отключении напряжения питания вычислителя;

• - ведение даты и времени суток;

• - наличие непрерывного контроля исправности вычислителя путем выполнения встроенных тестовых программ;

• - поддержку протокола «MODBUS RTU» на основе интерфейсов:

• - EIA RS - 485;

• - USB 2.0;

• - построение локальных сетей на основе интерфейса EIA RS - 485.

Таблица 5 - Идентификационные данные ПО

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики счетчиков указаны в таблицах 6 - 9

Таблица 6 - Метрологические характеристики

Таблица 7 - Технические характеристики счетчиков

Таблица 8 - Габаритные размеры и масса счетчиков

Условия применения счетчика приведены в таблице 9.

Таблица 9 - Условия применения счетчика

наносится на табличку, изготовленную фотохимическим способом и закрепленную на лицевой стороне счетчика и на наружной стороне вычислителя. На титульных листах паспорта и руководства по эксплуатации знак наносится типографским способом.

Комплектность поставки соответствует таблице 10.

Таблица 10 - Комплектность средства измерений

осуществляется по документу МП 1086-9-2020 «ГСИ. Счетчики кольцевые РИНГ». Методика поверки, утвержденному ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева» 16.03.2020 г.

Основные средства поверки:

- рабочие эталоны 2-го или 3-го разряда в соответствии с Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденной приказом Росстандарта от 07.02.2018 № 256;

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке или (и) в паспорт (формуляр) счетчика.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Приказ Росстандарта от 07.02.2018 № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;

ТУ 4213-003-12978946-07 Счетчики кольцевые РИНГ». Технические условия

Научно-производственное общество с ограниченной ответственностью «Новые технологии эксплуатации скважин» (ООО НПО «НТЭС»)

ИНН 1645001671

Адрес: 423241, Республика Татарстан, г. Бугульма, ул. М. Джалиля, 68

Телефон: (85594) 6 37 27 (приемная)

Факс: (85594) 6 37 01, 6 37 11

Web-сайт: www.nponts.ru

E-mail: nponts@nponts.ru

«Государственный региональный центр стандартизации, метрологии и испытаний в Республике Татарстан» (ФБУ «ЦСМ Татарстан»)

Адрес: 420029, г. Казань, ул. Журналистов, 24

Телефон/факс: (843) 279-59-64, 295-28-30

E-mail: tatcsm@tatcsm.ru

Аттестат аккредитации №30065-09

В части вносимых изменений

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Менделеева (ВНИИР - филиал ФГУП «ВНИИМ» им. Менделеева)

Адрес: 420088, г. Казань, ул. 2-я Азинская, 7А

Телефон: (843) 272-70-62

Факс: (843) 272-00-32

E-mail: office@vniir.org

Регистрационный номер RA.RU.310592 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации.
