№517 от 14.03.2019
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 78437
О переоформлении свидетельства об утверждении типа средства измерений № 68312 "Газоанализаторы портативные МУЛЬТИГАЗСЕНС-М2" и внесении изменений в описание типа
Приказы по основной деятельности по агентству Вн. Приказ № 517 от 14.03.2019
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ14 марта 2019 г. № 517
Москва
О переоформлении свидетельства об утверждении типа средства измерений № 68312 «Газоанализаторы портативные МУЛЬТИГАЗСЕНС-М2» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 08 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ООО «ЭМИ Портативные приборы» от 09 января 2019 г. № 1 приказываю:
-
1. Внести изменения в описание типа на газоанализаторы портативные МУЛЬТИГАЗСЕНС-М2, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 69666-17, изложив его в новой редакции согласно приложению
к настоящему приказу.
-
2. Установить методику поверки по документу МП 98-221-2017 «ГСП. Газоанализаторы портативные МУ ЛЕТИТ АЗСЕНС-М2. Методика поверки»
с изменением № 1, утвержденному ФГУП «УНИИМ» 21 декабря 2018 г., и распространить действие документа на газоанализаторы портативные МУ ЛЕТИТАЗСЕНС-М2, находящиеся в эксплуатации.
-
3. Переоформить свидетельство об утверждении типа № 68312 «Газоанализаторы портативные МУ ЛЕТИТ АЗСЕНС-М2», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 69666-17, в связи с внесением изменений в методику поверки.
-
4. Управлению метрологии (Д.В. Гоголев), ФГУП «ВНИИМС» (А.Ю. Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.
-
5. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя С.С. Голубев
Г- ■■’I
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕР 1 ИФИКАТЕ ЭП
Сертификат: 00E1036EE32711E880E9EOO71BFC5DD276
Кому выдан: голубев Сергей Сергеевич
Действителен: с 08.11.2018 до 08.11.2019
I. V
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «14» марта 2019 г. № 517
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Газоанализаторы портативные МУЛЬТИГАЗСЕНС-М2
Назначение средства измеренийГазоанализаторы портативные МУЛЬТИГАЗСЕНС-М2 (далее - газоанализаторы) предназначены для измерения довзрывоопасных концентраций горючих газов, объемной доли кислорода и токсичных газов в воздухе рабочей зоны и подачи предупредительной сигнализации о достижении установленных пороговых значений.
Описание средства измеренийПринцип действия газоанализаторов основан на физических методах анализа:
- оптический, основанный на избирательном поглощении инфракрасного излучения в анализируемой среде молекулами анализируемого газа;
- электрохимический, основанный на возникновении электрического тока между электродами сенсора при их взаимодействии с молекулами определяемого компонента, пропорционального его концентрации.
Газоанализаторы являются носимыми (индивидуальными) приборами непрерывного действия. Количество измерительных каналов - от 1 до 4 (при использовании сдвоенного датчика CO/H2S).
Способ отбора пробы - диффузионный.
Газоанализаторы выполняют следующие функции:
-
- цифровую индикацию результатов измерений;
-
- подачу световой, звуковой и вибросигнализаций при достижении концентраций измеряемых газов заданного уровня;
-
- запись и последующее отображение максимальных значений концентраций за период после включения;
-
- функцию «черного ящика» - запись результатов измерений в энергонезависимую память для последующего анализа и графического представления данных. В энергонезависимую память записываются числовые значения концентраций газов, измеренные газоанализатором и каждая запись снабжается отметкой времени;
-
- передачу результатов измерений на внешнее устройство.
Конструктивно газоанализаторы выполнены одноблочными в пластмассовом корпусе. На лицевой панели корпуса расположены:
-
- монохромный дисплей;
-
- световая панель сигнализации, служащая для оповещения о состоянии газоанализатора;
-
- кнопка управления прибором;
-
- 4 отверстия для пробоотбора;
-
- динамик звуковой сигнализации.
На задней панели корпуса расположены: крепление для ремешка или на ремень типа полукольцо с застежкой «крокодил», табличка с данными о приборе, табличка с серийным номером прибора.
Электрическое питание газоанализаторов осуществляется от литий-тионилхлоридной батареи (Li-SOCl2). Батарея является заменяемой, рассчитана на срок службы не менее 2-х лет. После замены батареи производится периодическая поверка.
В корпусе прибора предусмотрено 3 слота для установки датчиков. В нижнем слоте (при направлении взгляда на лицевую панель прибора) размещен оптический цифровой датчик для измерения содержания углеводородных газов, либо оптический цифровой датчик CO2.
В левый верхний слот устанавливается один электрохимический датчик на вредные газы (в т.ч. возможна установка двухканальный электрохимический датчик для измерения СО и H2S), в правый верхний слот устанавливается только датчик кислорода. Конкретный набор сенсоров определяется при заказе.
Степень защиты корпуса газоанализаторов от доступа к опасным частям, попадания внешних твердых предметов и воды IP 68 по ГОСТ 14254-2015.
Общий вид газоанализаторов, схема пломбировки от несанкционированного доступа представлены на рисунках 1, 2.
Место пломбировки
Рисунок 1 - Общий вид газоанализаторов
МУЛЬТИГАЗСЕНС-М2

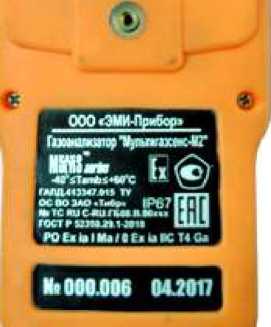

Рисунок 2 - Схема пломбировки от несанкционированного доступа МУЛЬТИГАЗСЕНС-М2
Программное обеспечениеИдентификационные данные встроенного программного обеспечения газоанализаторов указаны в таблице 1.
Таблица 1 - Идентификационные данные встроенного программного обеспечения
газоанализаторов
|
Идентификационные данные (признаки) |
Значение |
|
Наименование программного обеспечения |
LongGas 1.19 |
|
Идентификационное наименование ПО |
1.19 |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.19 |
|
Цифровой идентификатор ПО |
205232 |
|
Идентификационные данные (признаки) |
Значение |
|
Алгоритм вычисления цифрового идентификатора программного обеспечения |
CRC24 |
|
Примечание - Значение контрольной суммы, приведенное в таблице, относится только к файлу ПО версии, обозначенной в таблице версии. | |
Защита программного обеспечения газоанализаторов от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по P 50.2.077-2014.
Метрологические и технические характеристикиТаблица 2 - Основные метрологические характеристики газоанализаторов портативных
Мультигазсенс-М2
|
Определяемый компонент |
Диапазон из доли определ |
Пределы допускаемой основной 1) погрешности |
Предел допускаемого времени установления показаний Т0,9д, с | ||
|
мерений объемной яемого компонента |
абсолютной, объемная доля определяемого компонента |
относи тельной | |||
|
Электрохимические датчики | |||||
|
Кислород (О2) |
от 0 до 30% |
±0,5 % |
- |
20 | |
|
Оксид углерода (СО) |
от 0 до 500 -1 млн |
от 0 до 40 млн-1 включ. |
±4 млн-1 |
- |
30 |
|
св. 30 до 500 млн-1 |
- |
±10 % | |||
|
от 0 до 2000 -1 млн |
от 0 до 40 млн-1 включ. |
±4 млн-1 |
- |
30 | |
|
св. 40 до 2000 млн- 1 включ. |
- |
±10 % | |||
|
Сероводород (H2S) |
от 0 до 100 -1 млн |
от 0 до 7,5 млн-1 включ. |
±1,5 млн-1 |
- |
30 |
|
св. 7,5 до 100 млн-1 |
- |
±20 % | |||
|
от 0 до 1000 -1 млн |
от 0 до 15 млн-1 включ. |
±3 млн-1 |
- |
25 | |
|
св. 15 до 1000 млн- 1 |
- |
±20 % | |||
|
Хлор (С12) |
от 0 до 10 млн ’ |
от 0 до 1 млн-1 включ. |
±0,2 млн-1 |
- |
60 |
|
св. 1 до 10 млн-1 |
- |
±20 % | |||
|
от 0 до 50 -1 млн |
от 0 до 5 млн-1 включ. |
±1 млн-1 |
- |
120 | |
|
св. 2 до 50 млн-1 |
- |
±20 % | |||
|
от 0 до 200 -1 млн |
от 0 до 10 млн-1 включ. |
±2 млн-1 |
- |
30 | |
|
св. 10 до 200 млн-1 |
- |
±20 % | |||
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента |
Пределы допускаемой основной 1) погрешности |
Предел допускаемого времени установления показаний Т0,9д, с | ||
|
абсолютной, объемная доля определяемого компонента |
относи тельной | ||||
|
Аммиак (NH3) |
от 0 до 100 -1 млн |
от 0 до 10 млн-1 включ. |
±2 млн-1 |
- |
40 |
|
св. 10 до 100 млн-1 |
- |
20 % | |||
|
от 0 до 300 -1 млн |
от 0 до 20 млн-1 включ. |
±4 млн-1 |
- |
40 | |
|
св. 20 до 300 млн-1 |
- |
±20 % | |||
|
от 0 до 1000 -1 млн |
от 0 до 30 млн-1 включ. |
±6 млн-1 |
- |
60 | |
|
св. 30 до 1000 млн-1 |
- |
±20 % | |||
|
Диоксид серы (SO2) |
от 0 до 20 -1 млн |
от 0 до 2,5 млн-1 включ. |
±0,5 млн-1 |
30 | |
|
св. 2,5 до 20 млн-1 |
- |
±20 % | |||
|
Диоксид азота (NO2) |
от 0 до 30 -1 млн |
от 0 до 1 млн-1 включ. |
±0,2 млн-1 |
- |
30 |
|
св. 1 до 30 млн-1 |
- |
±20 % | |||
|
от 0 до 2000 -1 млн |
от 0 до 100 млн-1 включ. |
±20 млн-1 |
- |
60 | |
|
св. 100 до 2000 млн-1 включ. |
- |
±20 % | |||
|
Водород (H2) |
от 0 до 2% |
от 0 до 2% |
±0,1 % |
- |
60 |
|
от 0 до 1000 -1 млн |
от 0 до 1000 млн-1 |
±20 млн-1 |
- |
70 | |
|
Оптические датчики | |||||
|
Диоксид углерода (CO2) |
от 0 до 1,5 % |
от 0 до 1,5 % |
±0,1 % |
- |
30 |
|
от 0 до 2,5 % |
от 0 до 2,0 % включ. |
±0,1 % |
- |
30 | |
|
св. 2,0 до 2,5 % |
- |
5 % | |||
|
от 0 до 5 % |
от 0 до 2,0 % включ. |
±0,1 % |
- |
30 | |
|
св. 2,0 до 5 % |
- |
5 % | |||
|
Пропан (С3Н8) |
от 0 до 100 % НКПР (от 0 до 1,7 %3)) |
от 0 до 60 % НКПР включ. |
±3 % НКПР |
- |
30 |
|
св.60 до 100 % НКПР |
- |
±5 % | |||
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента |
Пределы допускаемой основной 1) погрешности |
Предел допускаемого времени установления показаний Т0,9д, с | ||
|
абсолютной, объемная доля определяемого компонента |
относи тельной | ||||
|
Метан (CH4) |
от 0 до 100 % |
от 0 до 2 % включ. |
±0,1 % |
- |
20 |
|
св. 2 до 100 % |
- |
±5 % | |||
|
от 0 до 100 % НКПР (от 0 до 4,4 %3)) |
от 0 до 60 % НКПР включ. |
±0,13 % (±3 % НКПР) |
- |
20 | |
|
св. 60 до 100 % НКПР |
- |
±5 % | |||
|
Этан (С2Н6) |
от 0 до 100 % НКПР (от 0 до 2,4 %3)) |
от 0 до 60 % НКПР включ. |
±3 % НКПР |
- |
20 |
|
св.60 до 100 % НКПР |
- |
±5 % | |||
|
Изобутан (С4Н10) |
от 0 до 100 % НКПР (от 0 до 1,3 %3)) |
от 0 до 60 % НКПР включ. |
±3 % НКПР |
- |
35 |
|
св.60 до 100 % НКПР |
- |
±5 % | |||
|
Пентан (С5Н12) |
от 0 до 100 % НКПР (от 0 до 1,1 %3)) |
от 0 до 60 % НКПР включ. |
±3 % НКПР |
- |
35 |
|
св.60 до 100 % НКПР |
- |
±5 % | |||
|
Пропилен (СзНб) |
от 0 до 100 % НКПР (от 0 до 4,0 %3)) |
от 0 до 60 % НКПР включ. |
±3 % НКПР |
- |
25 |
|
св.60 до 100 % НКПР |
- |
±5 % | |||
|
Метанол (СНзОН) |
от 0 до 50 % НКПР (от 0 до 3 %3)) |
±5 % НКПР |
- |
35 | |
|
Бензол (СбНб) |
от 0 до 100 % НКПР (от 0 до 1,2 %3)) |
от 0 до 60 % НКПР включ. |
±3 % НКПР |
- |
35 |
|
св.60 до 100 % НКПР |
- |
±5 % | |||
|
н-Гептан (C7H16) |
от 0 до 100 % НКПР (от 0 до 1,1 %3)) |
от 0 до 60 % НКПР включ. |
±3 % НКПР |
- |
35 |
|
св.60 до 100 % НКПР |
- |
±5 % | |||
|
Топливо дизельное по ГОСТ 305 2013 |
от 0 до 50 % НКПР |
±5 % НКПР |
- |
35 | |
|
Керосин по ГОСТ Р 52050-2006 |
от 0 до 50 % НКПР |
±5 % НКПР |
- |
35 | |
|
Определя-емый компонент |
Диапазон измерений объемной доли определяемого компонента |
Пределы допускаемой основной Х) погрешности |
Предел допускаемого времени установления показаний Т0,9д, с | |
|
абсолютной, объемная доля определяемого компонента |
относи тельной | |||
|
Бензин авиационный по ГОСТ 1012-2013 |
от 0 до 50 % НКПР |
±5 % НКПР |
- |
35 |
|
Бензин неэтилированный по ГОСТ Р 51866-2002 |
от 0 до 50 % НКПР |
±5 % НКПР |
- |
35 |
|
Пары нефтепродуктов 2) |
от 0 до 50 % НКПР |
±5 % НКПР |
- |
35 |
|
Сумма углеводородов2) |
от 0 до 50 % НКПР |
±5 % НКПР |
- |
35 |
|
Примечания:
ГОСТ Р МЭК 60079-20-1-2011. Программное обеспечение газоанализатора имеет возможность отображения результатов измерений по измерительным каналам вредных газов в единицах измерений массовой концентрации, мг/м3. Пересчет значений содержания определяемого компонента, выраженных в единицах объемной доли, млн-1, в единицы массовой концентрации, мг/м3, выполняется автоматически для условий плюс 20 °С и 760 мм рт. ст. | ||||
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Предел допускаемой вариации выходного сигнала, в долях от пределов допускаемой основной погрешности |
0,5 |
|
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от нормальной на каждые 10 °С, в долях от предела допускаемой основной погрешности для газоанализаторов с электрохимическим сенсором для диапазона температур от -30 до +15 включ. и св. +25 до +50 °С |
±1,0 |
|
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от нормальной, в долях от предела допускаемой основной погрешности для газоанализаторов с оптическим сенсором (кроме углекислого газа)
|
±2,0 ±4,0 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от нормальной, в долях от предела допускаемой основной погрешности для газоанализаторов с оптическим сенсором на углекислый газ: - для диапазона температур от -10 до +15 включ. и св. +25 до +40 °С |
±2,0 |
|
Пределы допускаемой дополнительной погрешности от изменения относительной влажности окружающей среды в диапазоне от 70 до 95 % (без конденсации), на каждые 10 %, в долях от пределов допускаемой основной погрешности |
±0,1 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания, В |
3,6 |
|
Время прогрева и выхода в рабочий режим измерений (после первого включения), с, не более |
240 |
|
- после перехода из состояния «сна», с, не более |
5 |
|
Время работы от батареи, лет, не менее |
2 |
|
Интервал времени работы без корректировки показаний, мес |
12 |
|
Габаритные размеры, мм, не более: - длина |
120 |
|
- высота |
55 |
|
- ширина |
70 |
|
Масса, кг, не более |
0,25 |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от -40 до +60 |
|
- относительная влажность (без образования конденсата), % |
от 15 до 95 |
|
- атмосферное давление, кПа |
от 80 до 120 |
|
Средняя наработка на отказ, ч |
30000 |
|
Средний срок службы, лет, не менее |
10 |
|
Маркировка взрывозащиты |
Р0 Ex ia I Ма / 0Ex ia IIC T4 Ga |
наносится на шильд, закрепленный на газоанализаторе методом шелкографии, а также на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измеренийТаблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Газоанализатор портативный |
МУЛЬТИГАЗСЕНС-М2 |
1 шт. |
|
Упаковка |
- |
1 шт. |
|
Паспорт |
ГАПД.413347.015 ПС |
1 шт. |
|
Руководство по эксплуатации |
ГАПД.413347.015 РЭ |
1 экз. на партию |
|
Наименование |
Обозначение |
Количество |
|
Методика поверки |
МП 98-221-2017 с изменением № 1 |
1 экз. на партию |
|
Насадка для градуировки |
- |
1 шт. |
Поверка осуществляется по документу МП 98-221-2017 «ГСИ. Газоанализаторы портативные МУЛЬТИГАЗСЕНС-М2. Методика поверки» с изменением № 1, утвержденному
ФГУП «УНИИМ» 21 декабря 2018 г.
Основные средства поверки:
-
- стандартные образцы - поверочные газовые смеси (ГСО-ПГС):
ГСО 10531-2014 (О2 - азот), ГСО 10531-2014 (СО - воздух), ГСО 10532-2014 (СО - воздух), ГСО 10537-2014 (H2S - воздух), ГСО 10538-2014 (H2S - воздух), ГСО 10547-2014 (С12 - воздух), ГСО 10547-2014 (NH3- воздух), ГСО 10547-2014 (NO2- водух), ГСО 10531-2014 (Н2-воздух), ГСО 10532-2014 (Н2-воздух), ГСО 10531-2014 (СО2 - азот), ГСО 10532-2014 (СО2 - азот), ГСО 10540-2014 (С3Н8 - азот), ГСО 10531-2014 (СН4 - азот), ГСО 10532-2014 (СН4 - азот), ГСО 10541-2014 (С2Н6 - воздух), ГСО 10541-2014 (С4Н10 - воздух), ГСО 10541-2014 (С5Н12 - воздух), ГСО 10541-2014 (С3Н6 - воздух), ГСО 10540-2014 (СН3ОН - воздух), ГСО 10541-2014 (С6Н6 - воздух);
-
- источники микропотоков газов и паров ИМ09-М-А2 (С12), ИМ05-М-А2 (SO2), 1 разряд по ГОСТ 8.578-2014 (рег. № 15075-09);
-
- азот особой чистоты сорт 1, 2 по ГОСТ 9293-74 в баллоне под давлением;
-
- рабочий эталон единицы содержания компонентов в газовых средах в диапазоне значений от 140-6 до 10 % по ГОСТ 8.578-2014 (генератор газовых смесей ГГС модификация ГГС-К, рег.№ 45189-10).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых газоанализаторов с требуемой точностью.
Знак поверки наносится на титульный лист паспорта и/или свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к газоанализаторам портативным МУЛЬТИГАЗСЕНС-М2Приказ Минприроды России от 07.12.2012 № 425 Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области охраны окружающей среды, и обязательных метрологических требований к ним, в том числе показателей точности измерений
ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ IEC 60079-29-1-2013 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Требования к эксплуатационным характеристикам газоанализаторов горючих газов
ТУ ГАПД.413347.015 Газоанализаторы портативные МУЛЬТИГАЗСЕНС. Технические условия
ИзготовительОбщество с ограниченной ответственностью «ЭМИ-Прибор» (ООО «ЭМИ-Прибор»)
ИНН 5920020783
Адрес: 194156, г. Санкт-Петербург, пр. Энгельса, д. 27, корп. 5 Тел.: +7 (812) 601-06-90
Е-mail: info@igm-pribor.ru
ЗаявительОбщество с ограниченной ответственностью «ЭМИ Портативные Приборы» (ООО «ЭМИ Портативные приборы»)
ИНН 7802551855
Адрес: 194156, г. Санкт-Петербург, пр. Энгельса, д. 27, корп. 5 Тел.: +7 (812) 601-06-90
Е-mail: info@igm-pribor.ru
Испытательный центрФедеральное государственное унитарное предприятие «Уральский научноисследовательский институт метрологии»
Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4 Тел.: +7 (343) 350-26-18
Факс: +7 (343) 350-20-39
Е-mail: uniim@uniim.ru
Аттестат аккредитации ФГУП «УНИИМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311373 от 19.10.2015 г.
В части внесения изменений
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)
Адрес: 117246, г. Москва, Научный проезд, д. 8, стр. 1, пом. XIX, комн. № 14-17 Тел.: +7 (495) 775-48-45
E-mail: info@prommashtest.ru
Аттестат аккредитации ООО «ПРОММАШ ТЕСТ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.312126 от 29.03.2017 г.
