МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

12 июля 2021 г.

Москва

О внесении изменений в сведения об утвержденном типе средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденном типе средств измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средств измерений, прилагаемое к настоящему приказу.

• 3. Распространить действие методики поверки средств измерений, установленной согласно приложению к настоящему приказу, на средства измерений, находящиеся в эксплуатации.

• 4. ФГУП «ВНИИМС» внести сведения об утвержденном типе средств

измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской

• 5. Контроль за исчюлгениемджгап^Г^^             за

^к                          Федерального агентства по техническому регулированию и

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 028BB28700AOAC3E9843FA50B54F406F4C

Кому выдан: Шалаев Антон Павлович

Действителен: с 29.12.2020 до 29,12.2021

\_____—______

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «12» июля 2021 г. № 1285

Лист № 1 Регистрационный № 68302-17 Всего листов 10

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Термопреобразователи сопротивления серии 90

Термопреобразователи сопротивления серии 90 (далее - термопреобразователи или ТС) предназначены для измерений температуры жидких и газообразных сред, неагрессивных к материалу защитной арматуры, а также для измерений температуры окружающего воздуха внутри и снаружи помещений, поверхности и внутри твердых тел.

Принцип действия ТС основан на зависимости сопротивления проволочного или тонкопленочного платинового, либо медного термочувствительного элемента (далее - ЧЭ) от температуры с последующим преобразованием сопротивления (или без него) в унифицированный выходной сигнал постоянного тока или напряжения по ГОСТ 26.011-80 при помощи аналогового измерительного преобразователя (далее - ИП) с возможностью (или без нее) передачи цифровых сигналов по протоколу HART, PROFIBUS® PA, FOUNDATION™ Fieldbus, Modbus RTU (RS485), CANopen, IO-Link.

ТС состоят из одного или нескольких конструктивно связанных первичных преобразователей температуры, защитного корпуса, с монтажными элементами или без них, и устройства для подключения в виде клеммной головки, коробки, разъема или кабеля. В клеммную головку или коробку могут устанавливаться ИП, зарегистрированные в Федеральном информационном фонде.

ТС отличаются друг от друга метрологическими характеристиками, по конструктивному исполнению, по наличию ИП и подразделяются на следующие модификации:

• -  ТС 902815 конструктивно выполнены в виде защитной трубки, представляющей собой заваренную с одного конца трубку, соединенную с клеммной головкой цилиндрического вида со встроенным программируемым ИП с выходным сигналом постоянного тока от 4 до 20 мА или от 20 до 4 мА или без ИП;

• -  ТС 902820, 902020, 902023, 902123, 902810, 902220, 902230, 902030, 902120, 902130, 902006, 902821/10, 902821/40, 902821/41 конструктивно выполнены в виде защитной трубки (или защитных трубок), представляющей собой заваренную с одного конца трубку, соединенную через кабель или напрямую с клеммной головкой или коробкой со встроенным программируемым ИП с выходным сигналом постоянного тока от 4 до 20 мА (от 20 до 4 мА) или напряжения от 0 до 10 В, c возможностью (или без неё) передачи данных по радиоканалу, а также с возможностью (или без неё) передачи цифровых сигналов по протоколу HART, PROFIBUS® PA, FOUNDATION™ Fieldbus или Modbus RTU (RS485) или без встроенного ИП. Защитная трубка (или защитные трубки) может быть со штуцером/фланцем (или без него). Термопреобразователи могут иметь дисплей для визуализации результатов измерений;

• -  ТС 902050, 902821/80 и 902821/90 конструктивно выполнены в виде защитной трубки (или защитных трубок), представляющей собой заваренную с одного конца трубку,

соединенную через кабель или напрямую с присоединительной головкой/коробкой или присоединительными проводами из различных материалов (ПВХ, полиуретан, полипропилен, силикон, тефлон и т.д.) при помощи переходного элемента со штуцером/фланцем, имеющего различные формы исполнения;

• -  ТС 902821/81, 902821/91, 902821/82, 902821/92 конструктивно выполнены в виде защитной трубки, представляющей собой заваренную с одного конца трубку, соединенную через кабель или напрямую с присоединительной головкой/коробкой или проводами из различных материалов (ПВХ, полиуретан, полипропилен, силикон, тефлон и т.д.);

• -  ТС 902040 конструктивно выполнены в виде заваренной с одного конца защитной трубки с монтажными элементами, соединенную со штекером;

• -  ТС 902044 конструктивно выполнены в виде заваренной с одного конца защитной трубки с монтажными элементами, соединенную со штекерным разъемом в Г-образном корпусе. У исполнений 902044/25, 902044/26, 902044/28, 902044/29 дополнительно в корпус встраивается ИП с выходным сигналом постоянного тока (от 4 до 20 мА);

• -  ТС 902150, 902153, 902830, 902250 конструктивно выполнены в виде заваренной с одного конца или штампованной защитной трубки. ТС изготавливаются с присоединительными проводами из различных материалов (ПВХ, полиуретан, полипропилен, силикон, тефлон и т.д.);

• -  ТС 902190 конструктивно выполнены в виде в виде заваренной с одного конца защитной трубки с байонетным монтажным соединением. ТС изготавливаются с присоединительными проводами из различных материалов (ПВХ, полиуретан, полипропилен, силикон, тефлон и т.д.);

• -  ТС 902520, 902524 конструктивно выполнены в виде корпуса, предназначенного для настенного монтажа, с находящимися внутри (или снаружи) ЧЭ. Внутрь корпуса может быть встроен ИП с выходным сигналом постоянного тока или напряжения;

• -  ТС 902550, 902554 являются термопреобразователями поверхностного монтажа и конструктивно выполнены в виде заваренной с одного конца или штампованной защитной оболочки с присоединительными проводами из различных материалов (ПВХ, полиуретан, полипропилен, силикон, тефлон и т.д.). Монтаж ТС к объекту измерений осуществляется при помощи специальных креплений, либо отверстия/отверстий для монтажа;

• -  ТС 902210 конструктивно выполнены в виде защитной трубки, представляющей собой заваренную с одного конца трубку с неизолированными выводами на другом конце;

• -  ТС 902240 конструктивно выполнены в виде защитной трубки, представляющей собой заваренную с одного конца трубку, соединенную со штекером типа «Lemosa»;

• -  ТС 902350 конструктивно изготавливаются в виде иглы с ручкой, выполненной из синтетического материала PPS, силикона или тефлона; без головки, с присоединительными проводами из ПВХ, силикона, тефлона, или в металлической оплетке;

• -  ТС 902090, ТС 902880 конструктивно выполнены в виде защитной трубки (или защитных трубок), представляющей собой заваренную с одного конца трубку, соединенную с присоединительной головкой/коробкой или присоединительными проводами из различных материалов (ПВХ, полиуретан, полипропилен, силикон, тефлон и т.д.) при помощи переходного элемента со штуцером/фланцем, имеющего различные формы исполнения;

• -  ТС 902910 конструктивно выполнены в виде защитной трубки, представляющей собой заваренную с одного конца трубку, соединенную с клеммной головкой цилиндрического вида со встроенным ИП с цифровым выходным сигналом CANopen;

• -  ТС 902915 конструктивно выполнены в виде защитной трубки, представляющей собой заваренную с одного конца трубку, соединенную с клеммной головкой цилиндрического вида со встроенным ИП с цифровым выходным сигналом IO-Link;

• -  ТС 902940 конструктивно выполнены в виде защитной трубки, представляющей собой заваренную с одного конца трубку, соединенную с клеммной головкой цилиндрического вида со встроенным программируемым ИП с выходным сигналом постоянного тока от 4 до 20 мА (от 0 до 20 мА) или напряжения от 0 до 10 В. Термопреобразователи имеют дисплей для визуализации результатов измерений;

• -  ТС 902930 конструктивно выполнены в виде защитной трубки, представляющей собой заваренную с одного конца трубку, соединенную с корпусом, в который вставлена сменная батарея. Передача сигнала осуществляется по радиоканалу;

• -  ТС 909740/10, 909740/20 конструктивно выполнены в виде защитной трубки, представляющей собой заваренную с одного конца трубку с упорным фланцем на другом конце. На упорный фланец устанавливается цоколь, либо ИП с выходным сигналом постоянного тока от 4 до 20 мА (от 20 до 4 мА) или напряжения от 0 до 10 В, с возможностью (или без неё) передачи цифровых сигналов по протоколу HART, PROFIBUS® PA, FOUNDATION™ Fieldbus или Modbus RTU (RS485).

Заводской номер наносится любым технологическим способом на корпус клеммной головки или на клеммную головку, или на маркировочную табличку, закрепленную на корпусе ТС, в виде цифрового или буквенно-цифрового кода.

Общий вид ТС приведен на рисунках 1-37.

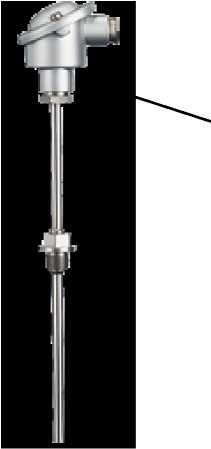

Способ пломбировки ТС зависит от варианта исполнения и конструкции корпуса. Пример схемы пломбировки от несанкционированного доступа приведен на рисунке 1. Нанесение знака поверки на ТС не предусмотрено.

Место пломбировки

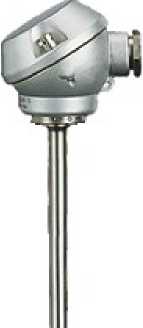

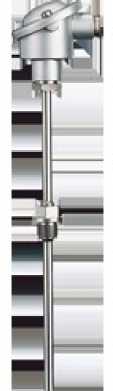

Рисунок 1 - Общий вид

ТС 902820

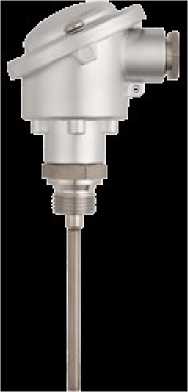

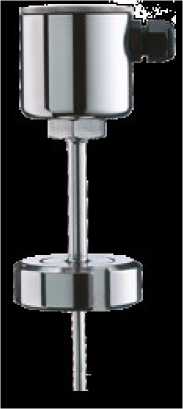

Рисунок 2 - Общий вид

ТС 902815

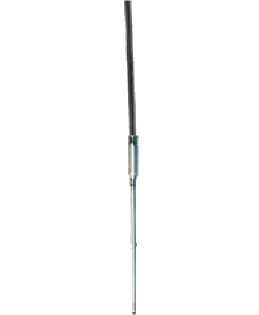

Рисунок 3 - Общий вид ТС 902821/81, 902821/91

Рисунок 4 - Общий вид ТС 902821/82, 902821/92

Рисунок 5 - Общий вид

ТС 902821/80, 902821/90

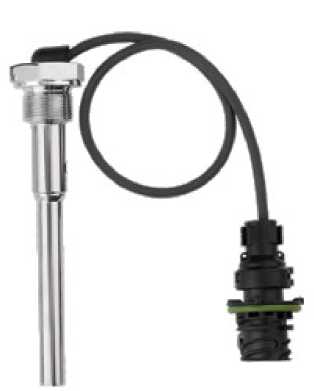

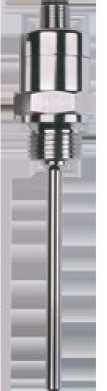

Рисунок 7 - Общий вид

ТС 902040

Рисунок 6 - Общий вид

ТС 902023, 902821/40

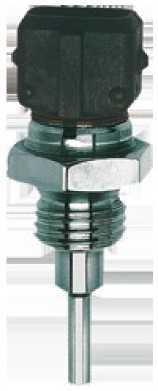

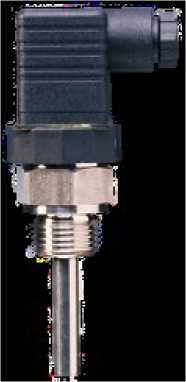

Рисунок 8 - Общий вид

ТС 902044

Рисунок 12 - Общий вид

ТС 902190

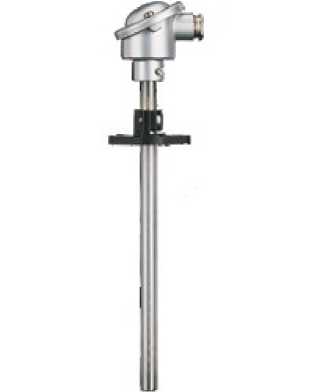

Рисунок 13 - Общий вид

ТС 902810

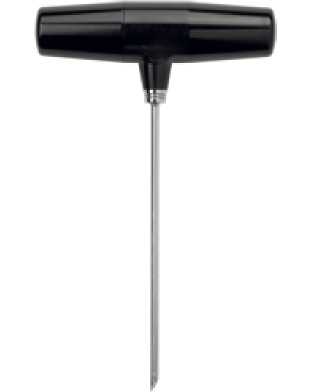

Рисунок 14 - Общий вид

ТС 902350

Рисунок 16 - Общий вид

ТС 902520, 902524

Рисунок 15 - Общий вид

ТС 902830

■

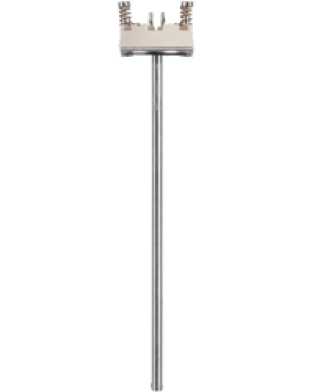

Рисунок 20 - Общий вид

ТС 902210

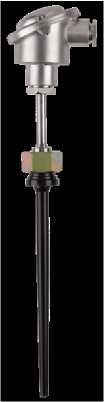

Рисунок 21 - Общий вид

ТС 902220

Рисунок 22 - Общий вид

ТС 902230

Рисунок 25 - Общий вид

ТС 902030

Рисунок 23 - Общий вид

ТС 902240

Рисунок 26 - Общий вид

ТС 902120

Рисунок 24 - Общий вид

ТС 902250

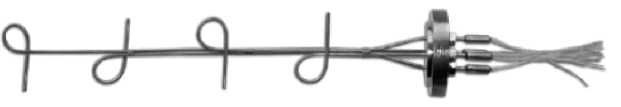

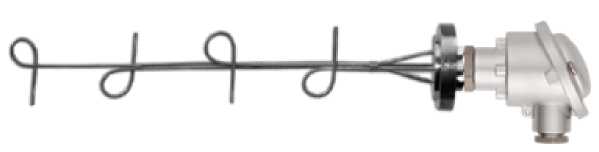

Рисунок 28 - Общий вид многозонного ТС 902820, 902821 с присоединительными проводами

Рисунок 29 - Общий вид многозонного ТС 902820, 902821 с присоединительной головкой (клемной коробкой)

Рисунок 30 - Общий вид

ТС 902006

Рисунок 31 - Общий вид ТС 902090

Рисунок 32 - Общий вид

ТС 902880

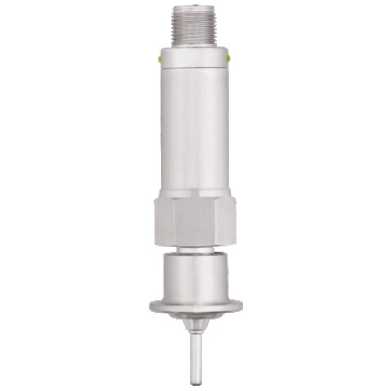

Рисунок 33 - Общий вид

ТС 902910

Рисунок 34 - Общий вид

ТС 902915

Рисунок 35 - Общий вид

ТС 902930

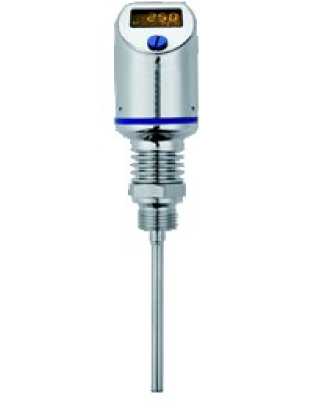

Рисунок 36 - Общий вид

ТС 902940

Рисунок 37 - Общий вид ТС 909740/10,

909740/20

отсутствует.

Метрологические и основные технические характеристики ТС приведены в таблицах 1-3.

Таблица 1 - Метрологические характеристики ТС

Таблица 2 - Метрологические характеристики ТС без ИП

Таблица 3 - Основные технические характеристики ТС

наносится на титульный лист паспорта типографским способом. Нанесение знака утверждения типа на ТС не предусмотрено.

Таблица 4 - Комплектность средства измерений

Сведения о методиках (методах) измерений приведены в разделе «Описание и принцип действия» руководства по эксплуатации.

ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»

ГОСТ 6651-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний»

ГОСТ 30232-94 «Термопреобразователи с унифицированным выходным сигналом. Общие технические требования»

ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры»

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «12» июля 2021 г. № 1285

Сведения об утвержденном типе средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средств измерений
