Приложение к приказу Федерального агентства по техническому регулированию и метрологии

от «27» сентября 2018 г. №2066

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Манометры электронные ЭКМ

Манометры электронные ЭКМ (далее по тексту - ЭКМ) предназначены для измерений и контроля абсолютного давления, избыточного давления, разности давлений жидкостей и газов, а также избыточного давления-разрежения газов и гидростатического давления.

Принцип действия ЭКМ основан на использовании зависимости между измеряемым давлением и упругой деформацией мембраны первичного преобразователя.

ЭКМ изготавливаются в виде единой конструкции. В их состав входят: первичный преобразователь, электронное устройство, светодиодный индикатор (СД) или жидкокристаллический индикатор (ЖК). Измеряемая среда подается в камеру первичного преобразователя, под действием давления происходит деформация измерительной мембраны, что приводит к изменению электрического сигнала первичного преобразования. Электронное устройство преобразует сигнал, поступающий от первичного преобразователя в унифицированный токовый выходной сигнал и в цифровой сигнал, поступающий на многофункциональный индикатор. В зависимости от значения измеренного сигнала ЭКМ осуществляет регулирование значения физической величины за счет управления различными исполнительными устройствами.

Просмотр и изменение параметров конфигурации ЭКМ производится посредством кнопочной клавиатуры. Измеренные значения отображаются одновременно на 4-х разрядном цифровом индикаторе и в виде дискретной графической шкалы с указанием положения уставок относительно диапазона измерений. Также на индикаторе отображаются единицы измерения и информация о срабатывании реле каналов сигнализации.

В зависимости от возможности перестройки диапазона измерений ЭКМ являются многопредельными, перенастраиваемыми.

ЭКМ выпускаются в двух модификациях ЭКМ-1005 и ЭКМ-2005, отличающихся конструктивным исполнением.

Обозначения ЭКМ в зависимости от измеряемого давления:

• - ЭКМ-1005-ДА, ЭКМ-2005-ДА - манометры абсолютного давления;

• - ЭКМ-1005-ДИ, ЭКМ-2005-ДИ - манометры избыточного давления;

• - ЭКМ-1005-ДИВ, ЭКМ-2005-ДИВ - манометры избыточного давления - разрежения;

• - ЭКМ-1005-ДД, ЭКМ-2005-ДД - манометры разности давлений;

• - ЭКМ-1005-ДГ, ЭКМ-2005-ДГ - манометры гидростатического давления.

ЭКМ имеют исполнения:

• - общепромышленное,

• - взрывозащищенное с видом взрывозащиты «искробезопасная электрическая цепь» (Ех),

• - взрывозащищенное с видом взрывозащиты «взрывонепроницаемая оболочка» (Exd),

• - атомное (повышенной надежности) для эксплуатации на объектах АС и объектах ядер-ного топливного цикла (ОЯТЦ) (А);

• - взрывозащищенное с видом взрывозащиты «взрывонепроницаемая оболочка» для эксплуатации на объектах АС и объектах ядерного топливного цикла (ОЯТЦ) (AExd).

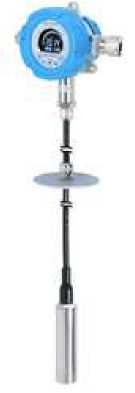

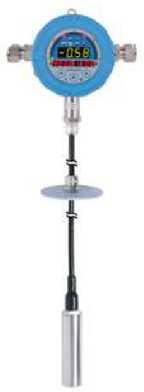

Фотографии общего вида ЭКМ представлены на рисунке 1.

ЭКМ-2005

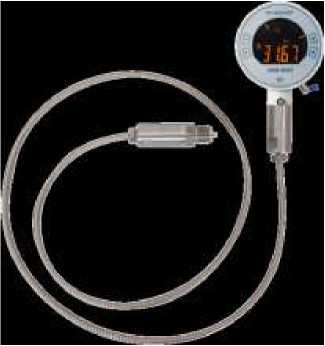

Манометры абсолютного, избыточного давления, избыточного давления-разрежения с выносным

сенсором

ЭКМ-1005

ЭКМ-2005

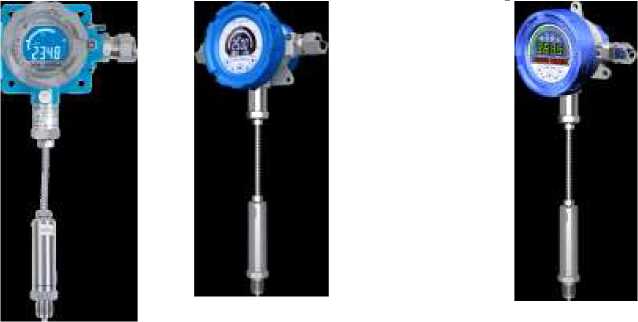

Рисунок 1 - Манометры электронные ЭКМ

В ЭКМ предусмотрено внутреннее программное обеспечение (ПО).

Внутреннее ПО состоит только из встроенной в микропроцессорный модуль ЭКМ метрологически значимой части ПО. Внутреннее ПО является фиксированным, незагружаемым и может быть изменено только на предприятии-изготовителе.

Уровень защиты внутреннего ПО от непреднамеренных и преднамеренных изменений -«низкий» в соответствии с рекомендациями Р 50.2.077-2014.

Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО СИ и измеренных данных.

Таблица 1

Продолжение таблицы 1

Знак утверждения типа наносится на поликарбонатную пленку, наклеиваемую на передние панели корпусов преобразователей - методом шелкографии, на руководства по эксплуатации НКГЖ.406233.0ХХРЭ, НКГЖ.406233.0ХХПС - типографским способом.

В комплект поставки входят:

- Манометры электронные ЭКМ ___________

- Комплект монтажных частей и принадлежностей

- Руководство по эксплуатации

- Паспорт

- Методика поверки

осуществляется по документу НКГЖ.406233.053МП «Манометры электронные ЭКМ. Методика поверки», утвержденному ФГУП «ВНИИМС» 28.07.2014 г.

Основные средства поверки:

- комплекс поверочный давления и стандартных сигналов ЭЛЕМЕР-ПКДС-210, регистрационный номер в Федеральном информационном фонде 36734-08 (диапазон измерений тока: от 0 до 25 мА, пределы допускаемой основной абсолютной погрешности: ±0,003 мА; верхние пределы измерений давлений: от 10 кПа до 60 МПа, пределы допускаемой основной погрешности: от ±0,03 % до ±0,3 %);

- калибратор-измеритель унифицированных сигналов ИКСУ-260, регистрационный номер в Федеральном информационном фонде 35062-07 (диапазон измерений тока: от 0 до 25 мА, пределы допускаемой основной абсолютной погрешности: ±(10^-4 •I + 1) мкА).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

приведены в эксплуатационном документе.

ГОСТ 8.107-81 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-10"⁸^1-10³ Па

ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 - 1-10 в шестой степени Па

ТУ 4212-082-13282997-09 Манометры электронные ЭКМ. Технические условия

Общество с ограниченной ответственностью Научно-производственное предприятие ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР»)

ИНН 5044003551

Адрес: 124460, г. Москва, г. Зеленоград, корп. 1145, н.п. 1

Тел.: (495) 987-12-38, факс: (499) 735-02-59

E-mail: elemer@elemer.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел./факс: (495) 437-55-77 / 437-56-66

E-mail: office@vniims.ru, www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа й № 30004-13 от 26.07.2013 г.

В части внесения изменений:

Общество с ограниченной ответственностью «Испытательный центр разработок в области метрологии»

Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35, 36

Телефон: +7 (495) 278-02-48

E-mail: info@ic-rm.ru

Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311390 от 18.11.2015 г.
