МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

08 апреля 2022 г.

№ ⁹²⁴

Москва

Об утверждении типов средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

1. Утвердить:

типы средств измерений, сведения о которых прилагаются к настоящему приказу;

описания типов средств измерений, прилагаемые к настоящему приказу.

2. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
3. Контроль за исполнением настоящего приказа оставляю за собой.

Руководитель

(-------------------------------

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и

А.П.Шалаев

метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ СП

Сертификат: 02A929B5000BAEF7814AB38FF70B046437

Кому выдан: Шалаев Антон Павлович

Действителен: с 27.12.2021 до 27.12.2022

к__________—__________/

ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «8» апреля 2022 г. № 924 Сведения

об утвержденных типах средств измерений

№ п/ п

Наименование типа

Обозна

чение типа

Код характера произ-вод-ства

Рег. Номер

Зав. номер(а) *

Изготовители

Правооблада

тель

Код иден-тифи-кации производства

Методика поверки

Интервал между поверками

Заявитель

Юридическое лицо, проводившее испытания

Дата утверждения акта

Трансформаторы тока разъемные измерительные

Обозна

чение отсутствует

85212-22

№07K91659007;

№ 17D 11401808;

№ 14H 96255593

Фирма "MBS

AG", Германия

Фирма "MBS

AG", Германия

ОС

ГОСТ

8.217-2003

4 года

Общество с ограниченной ответственностью "ЭТК "Джоуль" (ООО "ЭТК "Джоуль"), г.

Москва

ФГБУ "ВНИИМС", г.

Москва

27.12.2021

Трансформаторы тока измерительные

Обозна

чение

отсутствует

85213-22

№ 20E 14366163;№ 13L 95769767; № 12/14263

Фирма "MBS AG", Германия

Фирма "MBS

AG", Германия

ОС

ГОСТ

8.217-2003

4 года

Общество с ограниченной ответственностью "ЭТК "Джоуль" (ООО "ЭТК "Джоуль"), г.

Москва

ФГБУ "ВНИИМС", г. Москва

27.12.2021

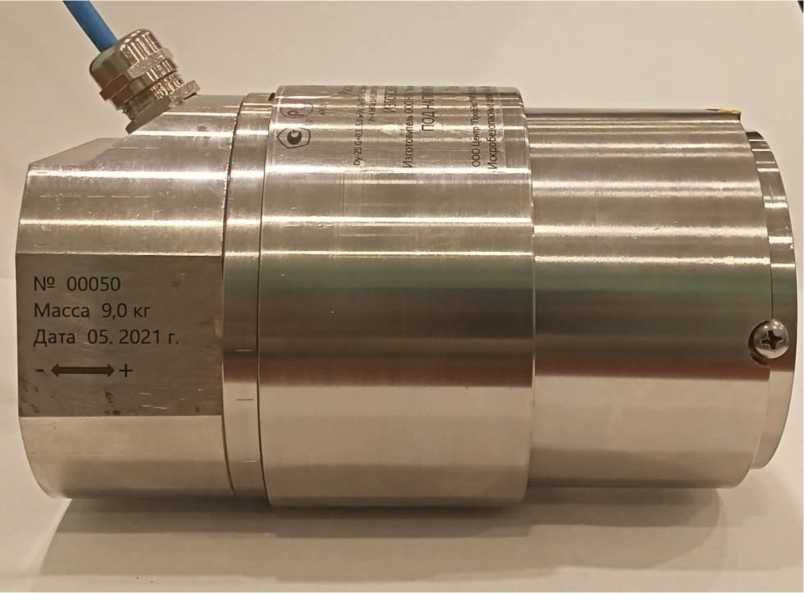

Расходомеры-счетчики жидкости

НОТА-К

85214-22

00050, 00051

Общество с ограниченной ответственностью Научнотехнический центр "Автоматизация, измерения,

ОС

МП-392-

RA.RU.310

556-2021

4 года

Общество с ограниченной ответственностью Научнотехнический центр "Автоматизация, измерения,

ЗападноСибирский филиал ФГУП "ВНИИФТРИ" , г. Новосибирск

10.12.2021

инжиниринг" (ООО НТЦ "Автоматизация, измерения, инжиниринг"), г. Альметьевск, Республика Татарстан

инжиниринг" (ООО НТЦ

"Автоматизация, измерения, инжиниринг"), г. Альметьевск, Республика Татарстан

инжиниринг" (ООО НТЦ

"Автоматизация, измерения, инжиниринг"), г. Альметьевск, Республика Татарстан

Весы платформенные

4584 П-

20м

85215-22

35-К, 37-К, 43-К,

51-К, 64-К

Публичное акционерное общество "Северсталь" (ПАО "Северсталь"), г. Череповец, Вологодская область

ОС

ГОСТ

OIML R

76-1-2011

Приложе

ние ДА

1 год

Публичное акционерное общество "Северсталь" (ПАО "Северсталь"), г. Череповец, Вологодская область

УНИИМ - филиал ФГУП "ВНИИМ им.

Д.И. Менделеева, г. Екатеринбург

27.12.2021

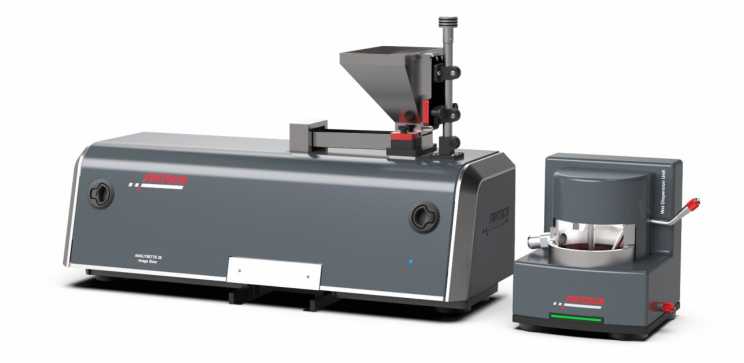

Анализаторы размера частиц

Analysett e 28

85216-22

№ 28.2000/00135,

№ 28.2000/00139

Фирма "Fritsch

GmbH", Гер

мания

Фирма "Fritsch

GmbH", Гер

мания

ОС

МП 116

241-2020

1 год

Общество с ограниченной ответственностью "Фритч Лабораторные приборы" (ООО "Фритч Лабораторные приборы"), г.

Москва

УНИИМ - филиал ФГУП "ВНИИМ им.

Д.И. Менделеева", г. Екатеринбург

22.12.2020

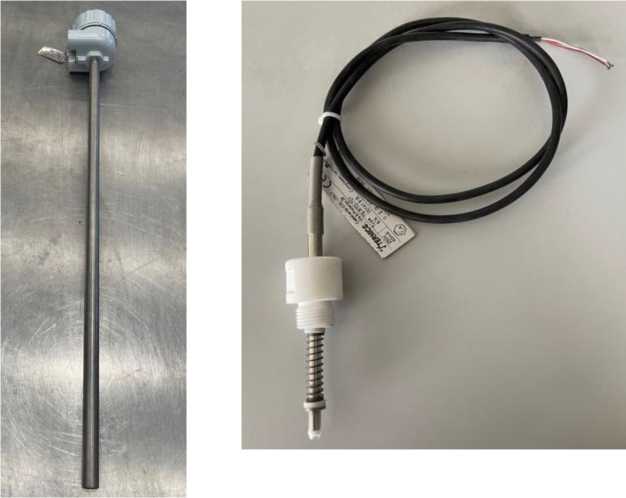

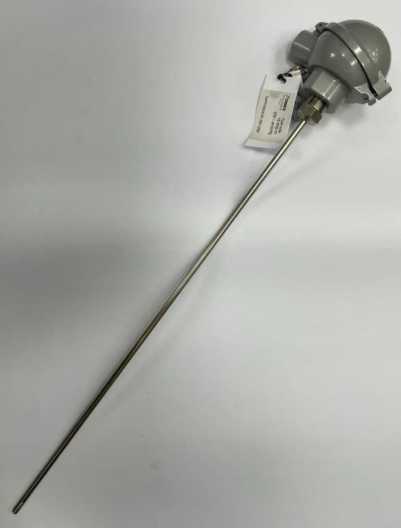

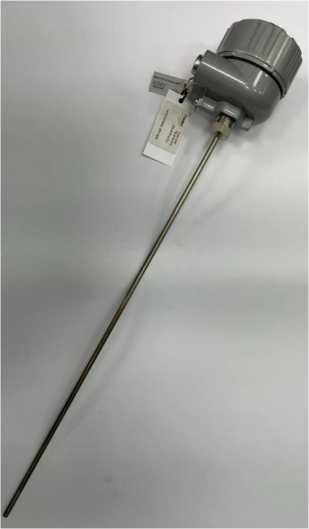

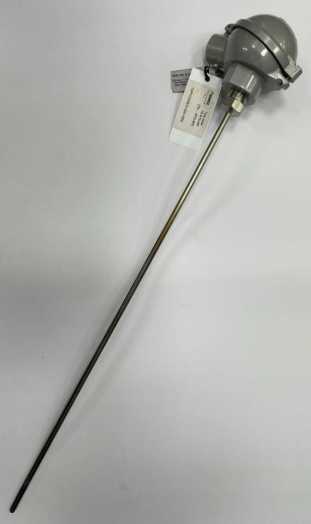

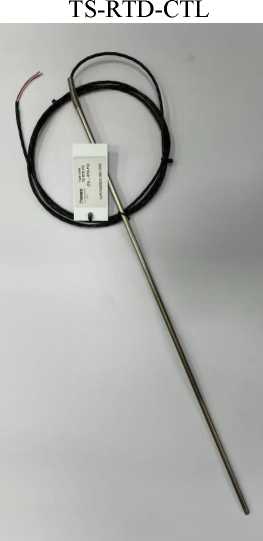

Термопреобразователи сопротивления платиновые

85217-22

001 (мод. TS-RTD-

CTL, диапазон измерений от -30 до

+300 °С, Pt100, класс точности B),

002 (мод. TS-RTD-

MT, диапазон измерений от -60 до

+550 °С, Pt100, класс точности B),

003 (мод. TS-RTD-

TT, диапазон измерений от -30 до

+250 °С, Pt100,

Termics S.r.l.,

Италия

Termics S.r.l.,

Италия

ОС

ГОСТ

8.461-2009

первичная поверка до ввода в экс-плуа-тацию для моди-фика-ций:

TS-CE-

Termics S.r.l.,

Италия

ФГБУ "ВНИИМС", г. Москва

23.07.2021

класс точности A), 004 (мод. TS-RTD-MN, диапазон измерений от -20 до +250 °С, Pt100, класс точности A), 005 (мод. TS-RTD-VC, диапазон измерений от -60 до +180 °С, Pt100, класс точности A), 006 (мод. TS-RTD-R01, диапазон измерений от -30 до +250 °С, Pt100, класс точности A), 007 (мод. TS-RTD-TC, диапазон измерений от -60 до +250 °С, Pt100, класс точности B), 008 (мод. TS-RTD-FC, диапазон измерений от -30 до +300 °С, Pt100, класс точности B), 009 (мод. TS-RTD-MC, диапазон измерений от -50 до +250 °С, Pt100, класс точности AA), 010 (мод. TS-RTD-PC, диапазон измерений от -30 до +200 °С, Pt100, класс точности A), 011 (Mog.TS-RTD-FT, диапазон измерений от -30 до +300 °С, Pt100, класс точности A)

RTD-

VC,

TS-

CE-

RTD-

VSC,

TS-

CVO-

RTD-

VC,

TS-

CVO-

RTD-

VSC,

TS-

NA-

RTD-

VC,

TS-

EC-

RTD-

VC,

TS-

EC-

RTD-

VSC,

TS-IC-

RTD-

VC,

TS-IC-

RTD-

VSC,

TS-

RTD-

VC,

TS-

RTD-

VSC; 2 года -

для всех осталь

ных моди-фика-ций

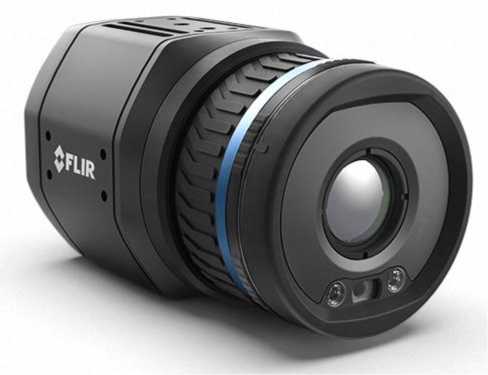

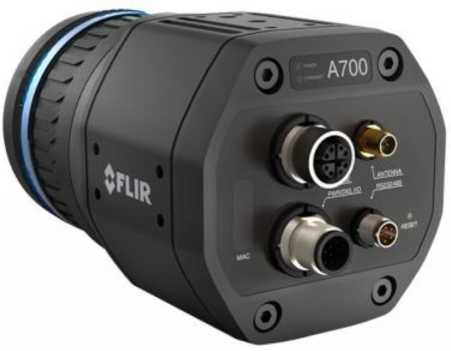

Камеры тепловизионные

FLIR A

85218-22

85901823

Фирма "FLIR

Systems AB",

Швеция (заводы-

изготовители:

"FLIR Systems

AB", Швеция;

"FLIR Systems Estonia OU", Эстония)

Фирма "FLIR

Systems AB",

Швеция

ОС

МП 207051-2021

1 год

Общество с ограниченной ответственностью "ФЛИР" (ООО "ФЛИР"), г. Москва

ФГУП "ВНИИМС", г. Москва

30.09.2021

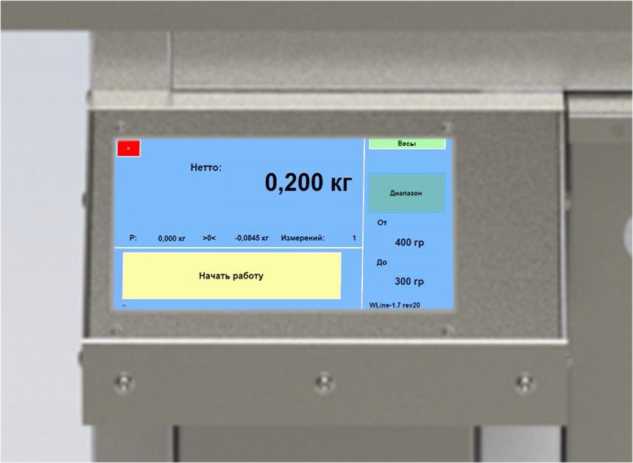

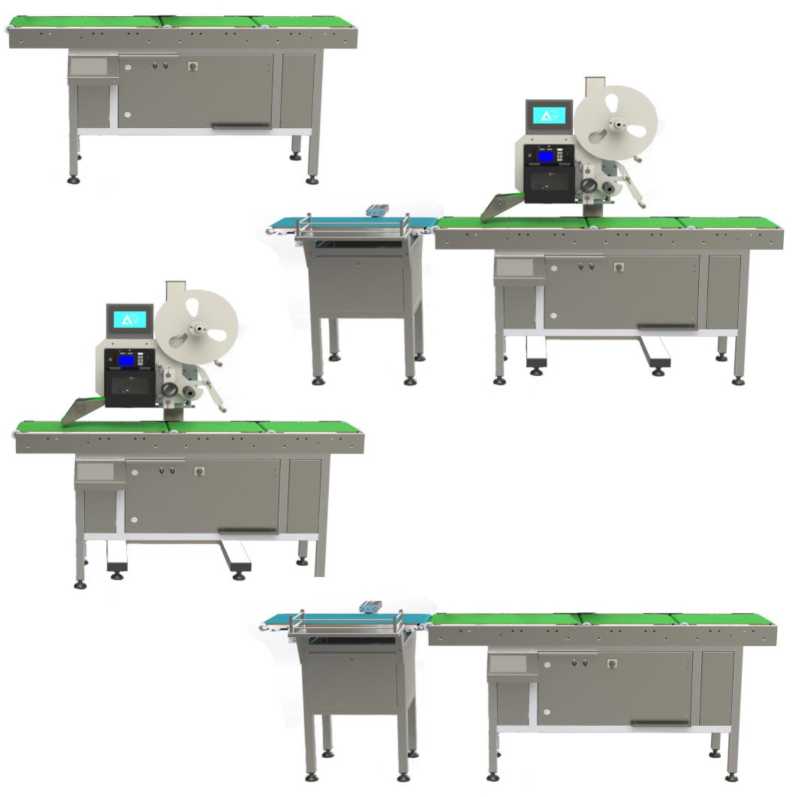

Весы автоматического действия

Чеквей-ер ЧВ-02

85219-22

ЧВ-02-СЛВ-6, зав. № А-0004369

Общество с ограниченной ответственностью "АРНИ-ГРУПП" (ООО "АРНИ-ГРУПП"), г. Смоленск

ОС

МП 23010330-2021

1 год

Общество с ограниченной ответственностью "АРНИ-ГРУПП" (ООО "АРНИ-ГРУПП"), г. Смоленск

ФГУП "ВНИИМ им.

Д.И. Менделеева", г. Санкт-Петербург

22.12.2021

Преобразователи температуры измерительные беспроводные

SmartLin

Wireless

85220-22

STIW400 зав. № 0000002053050004, STUW751 зав. № 0000002053090003

Honeywell International Inc., США (завод-изготовитель:

Honeywell System Sensor de Mexico, S. de R. L. de C. V.,

Мексика)

Honeywell International Inc., США

ОС

МП 207

018-2021

4 года

Акционерное общество "Хо-невелл" (АО "Хоневелл"), г. Москва

ФГУП "ВНИИМС", г. Москва

05.11.2021

10.

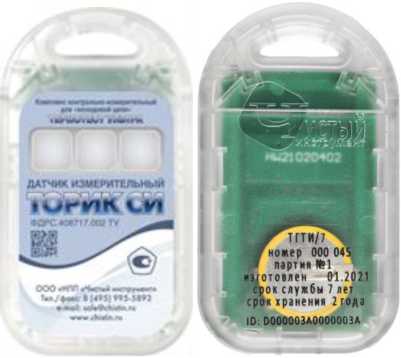

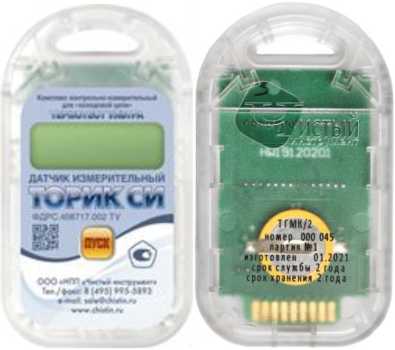

Датчики измерительные

"ТОРИК

СИ"

85221-22

исп. ТМ зав. №№ 0001, 0002, 0003, исп. ТМП зав. №№ 0004, 0005, 0006, исп. ТТИ зав. №№ 0007, 0008, 0009, исп. ТИ зав. №№ 0010, 0011, 0012, исп. ТМК зав. №№ 0013, 0014, 0015, 0016, исп. СВМК

Общество с ограниченной ответственностью "Научно-производственное предприятие "Чистый инструмент" (ООО "НПП "Чистый ин-

ОС

МП 207010-2021

2 года, 1 год (при ис-поль-зова-нии изме-ри-тельного

Общество с ограниченной ответственностью "Научно-производственное предприятие "Чистый инструмент" (ООО "НПП "Чистый инструмент"),

ФГУП "ВНИИМС", г. Москва

28.10.2021

зав. №№ 0017, 0018, 0019, исп.

ТМФ зав. №№ 0020, 0021, 0022, исп. ТГМП зав.

№№ 0023, 0024, исп. ТГМ зав. №№ 0025, 0026, исп.

ТГТИ зав. №№ 0027, 0028, исп. ТГМК зав. №№ 0029, 0030, исп. ТГМФ зав. №№ 0031, 0032, исп.

ТИК бис /Т1-Т2 зав. №№ 0033, 0034, исп. ТГТИ зав. №№ 0035, 0036, исп. ТТИ зав.

№№ 0037, 0038, исп. ТИ зав. №№ 0039, 0040

струмент"), г.

Москва

струмент"), г.

Москва

канала относи-тельной влажности)

г. Москва

11.

Преобразователи давления измерительные

AdE-

MEL

85222-22

21660000,

21660001,

21660002,

21660003, 21660004

"Asahi Gauge

MFG. CO.,

Ltd.", Япония

"Asahi Gauge

MFG. CO.,

Ltd.", Япония

ОС

МИ 1997

1 год

Общество с ограниченной ответственностью "ВОЛГАПРО МИМПОРТ" (ООО "ВОЛГАПРО МИМПОРТ"), РТ, г. Казань

ФБУ "ЦСМ Татарстан", г. Казань

19.01.2022

12.

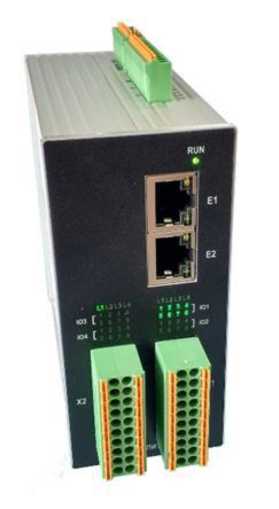

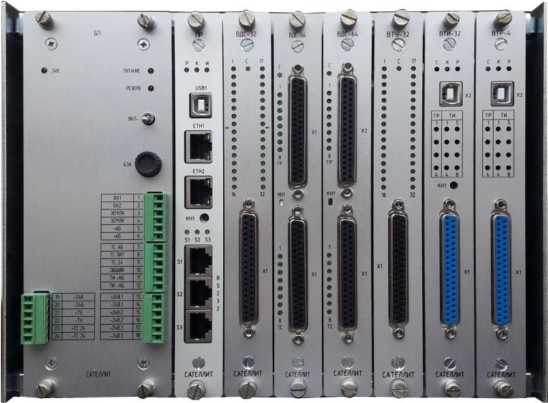

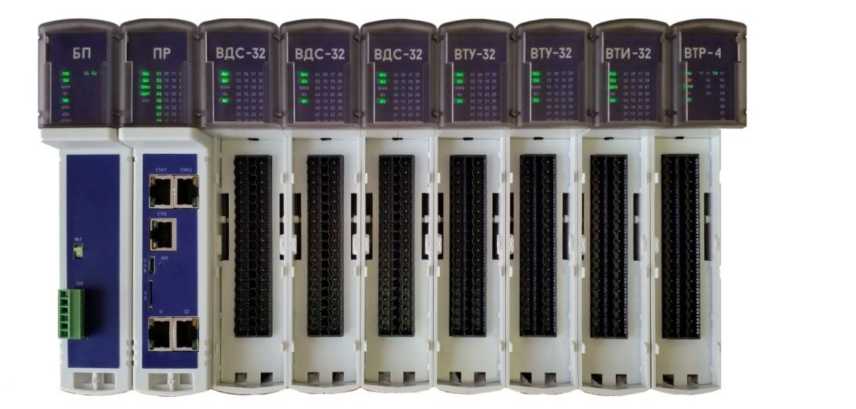

Контроллеры

СА-

ТЕЛ-ЛИТ

85223-22

САТЕЛЛИТ-Р зав. № 0460, САТЕЛ-ЛИТ-М зав. № 0290, САТЕЛЛИТ-Э зав. № 0461, СА-ТЕЛЛИТ-А зав. № 0462

Общество с ограниченной ответственностью "НПА

Вира Реал-тайм" (ООО "НПА Вира Реалтайм"), г.

Москва

Общество с ограниченной ответственностью "НПА Вира Реал-тайм" (ООО "НПА Вира Реалтайм"), г.

Москва

ОС

ВНАР.

426469.000

МП

3 года

Общество с ограниченной ответственностью "НПА Вира Реал-тайм" (ООО "НПА Вира Реалтайм"), г. Москва

ФГБУ "ВНИИМС", г. Москва

20.09.2021

13.

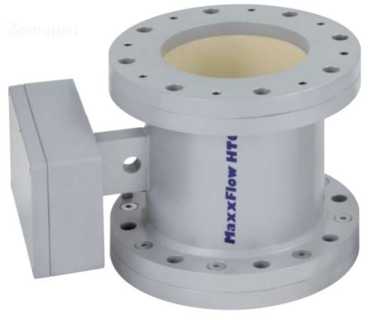

Расходомеры

MAXXF

85224-22

20183653,20183654

Фирма

ОС

МП 208-

4 года

Фирма

ФГБУ

11.11.2021

сыпучих материалов

LOW

HTC

"ENVEA

Process

GmbH", Гер

мания

"ENVEA

Process

GmbH", Гер

мания

039-2021

"ENVEA

Process

GmbH", Гер

мания

"ВНИИМС", г. Москва

14.

Тахометры электронные

PAXI002

85225-22

ST3838/2021/1,

ST3838/2021/2

Red Lion,

США

Red Lion,

США

ОС

МП-

319/07

2021

1 год

Общество с ограниченной ответственностью "Мир

Технологий" (ООО "Мир

Технологий"),

г. Москва

ООО "ПРОММАШ ТЕСТ", г. Москва

12.11.2021

15.

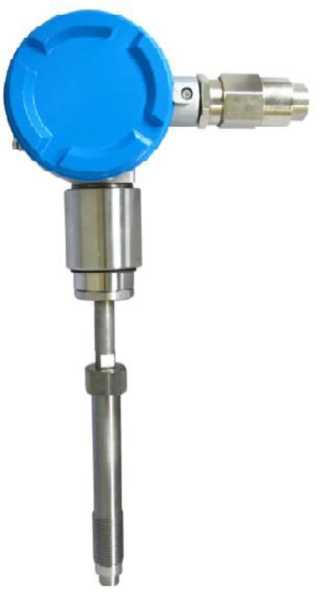

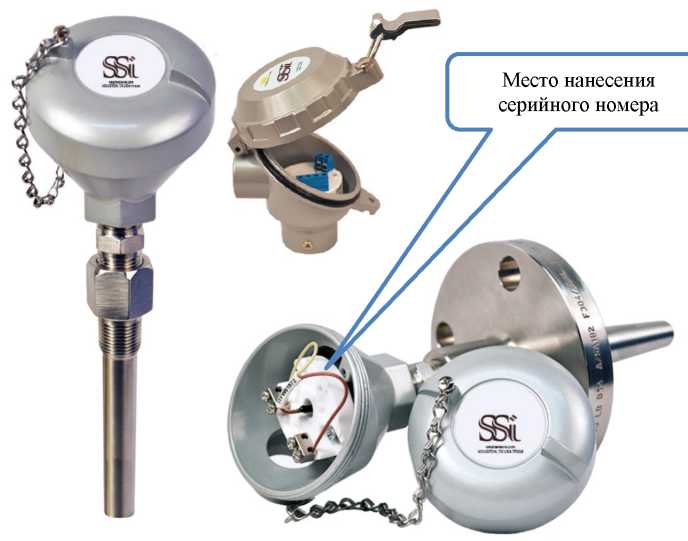

Преобразователи температуры

SSi

85226-22

2004.710037;

2004.710034;

2004.710035;

1909.920112/V0571 060462;

2004.710005;

1909.920113/V0571 060462;

2004.710023;

1909.920111/V0571 060462;

2004.710016;

1833.892632/V0571 059738;

2004.710027;

1935.942539/V0571 065958;

1848.907704/V0571 060460;

1848.907683/V0571 060460;

1848.907751/V0571 060460;

1848.907702/V0571 060460;

1848.907698/V0571 060460;

1848.907688/V0571 060460;

1848.907681/V0571

Фирма Smart

Sensors Inc.,

США

Фирма Smart

Sensors Inc.,

США

ОС

МП-ИНС-009/072021

2 года

Общество с ограниченной ответственностью "Мир Технологий" (ООО "Мир

Технологий"), г. Москва

ООО "ПРОММАШ ТЕСТ", г. Москва

26.07.2021

060460;

1848.907692/V0571 060460;

1848.907750/V0571 060460;

1848.907749/V0571 060460;

1848.907703/V0571 060460;

1848.907684/V0571 060460;

1848.907691/V0571 060460;

1848.907685/V0571 060460;

1922.932884/V0571 060463;

1848.907690/V0571 060460;

1848.907687/V0571 060460;

1848.907705/V0571 060460;

1848.907699/V0571 060460;

1848.907693/V0571

060460

16.

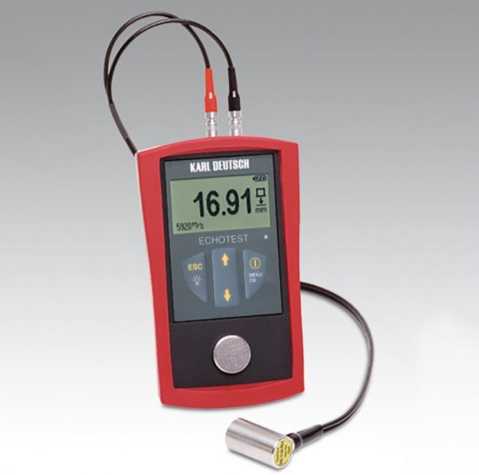

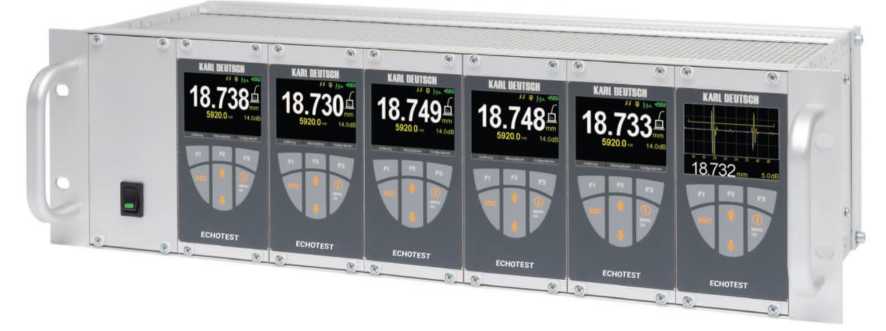

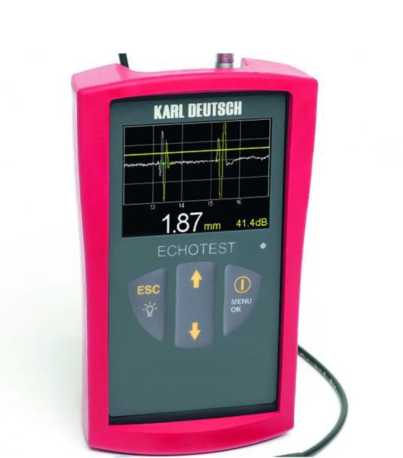

Толщиномеры ультразвуковые

ECHOT

EST

85227-22

ECHOTEST 1077

Data (1077.997), зав. № 10356;

ECHOTEST 1076

TC Basic (1076.994), зав. №

22903

KARL

DEUTSCH

Pruef- und Messgeraetebau GmbH + Co KG, Германия

KARL

DEUTSCH

Pruef- und Messgeraetebau GmbH + Co KG, Германия

ОС

МП 20346-2021

1 год

Общество с ограниченной ответственностью "КАРЛ ДОЙЧ РУС" (ООО "КАРЛ ДОЙЧ РУС"),

г. Москва

ФГБУ

"ВНИИМС", г.

Москва

09.12.2021

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «8» апреля 2022 г. № 924

Лист № 1

Всего листов 10

Регистрационный № 85212-22

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы тока разъемные измерительные

Назначение средства измерений

Трансформаторы тока разъемные измерительные (далее - трансформаторы) предназначены для преобразования большого тока в сигнал измерительной информации для его передачи средствам измерений и устройствам защиты и управления в закрытых распределительных устройствах переменного тока частоты 50 Гц или 60 Гц напряжением до 0,72 кВ.

Описание средства измерений

Принцип действия трансформаторов заключается в преобразовании силы входного переменного тока в силу выходного переменного тока с коэффициентом, определяемым отношением числа витков первичной и вторичной обмоток.

Каждый трансформатор состоит из размыкаемого магнитопровода с отверстием для первичной обмотки, вторичной обмотки, намотанной на магнитопровод, и пластикового корпуса. Через отверстие магнитопровода пропускается шина или кабель, служащие первичной обмоткой трансформатора. Для удобства монтажа магнитопровод сделан разъемным. Крепление трансформатора модификации KBR-R осуществляется на проводник с помощью пластиковых зажимов. Крепление трансформатора модификации KBU-R осуществляется на панель с помощью съемных лап, входящих в комплект поставки, или к шине при помощи винтов. Клеммники вторичной обмотки трансформаторов модификации KBR-R имеют гибкие выводы, запаянные в корпус; благодаря такому решению пломбировка трансформаторов не требуется. Клеммники вторичной обмотки трансформаторов модификации KBU-R имеют пластмассовые крышки с устройствами для пломбирования с целью ограничения доступа к измерительной цепи.

Выпускаются следующие модификации трансформаторов: KBR-R 18S; KBR-R 18; KBR-R 18L; KBR-R 28; KBR-R 32; KBR-R 42; KBR-R 42L; KBR-R 44; KBU-R 23; KBU-R 58; KBU-R 812; KBU-R 816, которые отличаются друг от друга номинальными значениями первичного тока, номинальными вторичными нагрузками, классами точности и размерами.

Заводской номер в формате цифро-буквенного обозначения наносится на табличку трансформатора методом трафаретной или термотрансферной печати, лазерной гравировки или наклеиванием этикетки.

Общий вид трансформаторов представлен на рисунке 1.

Приказ Росстандарта №924 от 08.04.2022, https://oei-analitika.ru

KBR-R 18S

KBR-R 18L

KBR-R 28

KBR-R 18

KBR-R 42L

KBR-R 44

KBR-R 32

KBR-R 42

KBU-R 58

Рисунок 1 - Внешний вид трансформаторов

KBU-R 812

KBU-R 816

KBU-R 23

Места

Рисунок 2 - Пломбирование трансформаторов модификации KBU-R

Программное обеспечение отсутствует.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

	KBR-R 18S		KBR-R 18		KBR-R 18L
Номинальный первичный ток*, А	Номинальная вторичная нагрузка**, В^А
50				1		-
60		0,4		-		-
75		0,5		1		-
100		0,75		1,25		0,3
125		0,75		1,5		0,5
150		1		2		1
200	0,4	1,5	1	3	0,2	1,5
250	0,5	2	1,5	4	0,5; 1,0	2,0; 2,5
Класс точности	1	3	1	3	0,5	1
Номинальный вторичный ток, А	1 или 5
Наибольшее рабочее напряжение, кВ	0,72
Номинальная частота переменного тока, Гц	50 или 60

	KBR-R 28		KBR-R 32
Номинальный первичный ток*, А	Номинальная вторичная нагрузка**, В^А
100		-		1,5; 2,5
125		-		2,5; 3
150		-		3
200		0,3		3; 5
250		1		3; 5
300		1,5	2,5; 5	-
400	0,5	2,5	5	-
500	1	3	5	-
600	-	-	5	-
Класс точности	0,5	1	1	3
Номинальный вторичный ток, А	1 или 5
Наибольшее рабочее напряжение, кВ	0,72
Номинальная частота переменного тока, Гц	50 или 60

	KBR-R 42		KBR-R 42 L
Номинальный первичный ток*, А	Номинальная вторичная нагрузка**, В^А
250	-	2,5	-	2,5
300	-	2,5	-	2,5
400	2,5	5	2,5	5
500	2,5	5	2,5	5
600	2,5	5	2,5	5
750	2,5	5	2,5	5
800	2,5	5	2,5	5
1000	2,5	5	2,5	5
Класс точности	0,5	1	0,5	1
Номинальный вторичный ток, А	1 или 5
Наибольшее рабочее напряжение, кВ	0,72
Номинальная частота переменного тока, Гц	50 или 60

	KBR-R 44	KBU-R 23			KBU-R 58
Номинальный первичный ток*, А	Номинальная вторичная нагрузка**, В^А
100	-		-	1,25		-
150	-		-	1,5		-
200	-		-	2,5		-
250	1,5; 2,5		1,5			1,5
300	2,5		3,75			2,5
400	5	1	5		1	2,5
500	5				2,5	5
600	5				2,5	5
750	5				2,5	5
800	5				2,5	7,5
1000	5				5	10
Класс точности	1	0,5	1	3	0,5	1
Номинальный вторичный ток, А	1 или 5
Наибольшее рабочее напряжение, кВ	0,72
Номинальная частота переменного тока, Гц	50 или 60

	KBU-R 812		KBU-R 816
Номинальный первичный ток*, А	Номинальная вторичная нагрузка**, В^А
250	-	1,5
300	-	2,5
400	-	2,5
500	2,5	5
600	2,5	5
750	2,5	5
800	2,5	7,5
1000	5	10	10	10; 15
1200	5	10	10	10; 15
1250	7,5	15	-	-
1500	7,5	15	10; 15	10; 15
1600			10; 15	10; 15
2000			10; 15	10; 15
2500			10; 15	10; 15
3000			15	15; 30
4000			15; 30	15; 30
5000			15; 30	15; 30
Класс точности	0,5	1	0,5	1
Номинальный вторичный ток, А	1 или 5
Наибольшее рабочее напряжение, кВ	0,72
Номинальная частота переменного тока, Гц	50 или 60

* Диапазон первичного тока 5-120 %.

Таблица 2 - Основные технические характеристики

Наименование характеристики		KBR-R 18S	KBR-R 18	KBR-R 18L		KBR-R 28		KBR-R 32	KBR-R 42
Габаритные размеры, более, мм Ширина	не	36	41,6	49			49	59,2	67
Высота		62,4	64,5	80,1			79,5	96,4	96
Длина		50	67,3	59			59	89,2	69
Размер отверстия первичного проводника	для	18,5х20,3	018,5	18,4х19			27,9х27	032,5	42,4х43
Масса, кг, не более		0,5	0,5	0,5		0,5		0,5	0,5
		KBR-R 42L	KBR-R 44	KBU-R 23		KBU-R 58		KBU-R 812	KBU-R 816
Габаритные размеры, более, мм Ширина	не	67	72,2	93			125	155	195
Высота		139	120,6	106			158	198	243
Длина		69	98,1	34/58			34/58	34/58	64/79
Размер отверстия первичного проводника	для	42,4х85	044	23х33			55х85	85х125	85х165
Масса, кг, не более		0,5	0,5	0,85		1,08		1,32	3,80
Климатическое исполнение и
категория размещения ГОСТ 15150-69	по				У3
Средний срок службы, лет	, не
менее					30
Средняя наработка до отказа
не менее, ч					400000

Знак утверждения типа

Наносится на табличку трансформатора методом трафаретной или термотрансферной печати, лазерной гравировки или наклейки и в руководство по эксплуатации, совмещенное с паспортом типографским способом.

Комплектность средства измерений

№ п/п	Наименование	Обозначение	Кол-во
1	Трансформатор тока разъемный измерительный	KBR-R 18S; KBR-R 18; KBR-R 18L; KBR-R 28; KBR-R 32; KBR-R 42; KBR-R 42L; KBR-R 44; KBU-R 23; KBU-R 58; KBU-R 812; KBU-R 816	1 шт.
2	Крепеж	-	1 комплект
3	Руководство по эксплуатации, совмещенное с паспортом	-	1 экз.

Сведения о методиках (методах) измерений приведены в разделе 6 руководства по эксплуатации, совмещенного с паспортом.

Нормативные и технические документы, устанавливающие требования к трансформаторам

Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 год №2768 Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока

ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия

Техническая документация завода-изготовителя

Изготовитель

Фирма «MBS AG», Германия

Адрес: Eisbachstraee 51, D-74429 Sulzbach-Laufen

Телефон: +49 7976 9851-0; Факс: +49 7976 9851-90;

Web-сайт: www.mbs-ag.com

E-mail: info@ mbs-ag.com

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)

Адрес: 119631, г. Москва, ул. Озерная, д.46

Телефон: +7 (495) 437-55-77

Факс: +7 (495) 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц

№ 30004-13 от 29.03.2018 г.

Лист № 1 Регистрационный № 85213-22 Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы тока измерительные

Назначение средства измерений

Трансформаторы тока измерительные (далее - трансформаторы) предназначены для преобразования большого тока в сигнал измерительной информации для его передачи средствам измерений и устройствам защиты и управления в закрытых распределительных устройствах переменного тока частоты 50 Гц или 60 Гц напряжением до 0,72 кВ.

Описание средства измерений

Каждый трансформатор состоит из замкнутого магнитопровода с первичной обмоткой и катушки со вторичной обмоткой.

Магнитопровод с первичной обмоткой внутри и намотанной на нем вторичной обмоткой, размещен в корпусе из изолирующего материала. Корпус трансформатора снабжен клеммами для подключения к первичной и вторичной обмоткам.

Конструктивно трансформаторы являются функционально законченными устройствами, не нуждающимися в источниках питания.

Клеммники вторичной обмотки имеют пластмассовые крышки с устройствами для пломбирования с целью ограничения доступа к измерительной цепи.

Выпускаются следующие модификации трансформаторов: WSK-R 30; WSK-R 40; WSK-R 40N; WSK-R 60; WSK-R 70.6; WSK-R 70.6N; WSK-R 31.5; EWSK-R 31.5; WSKD-R 31.8; EWSKD-R 31.8, которые отличаются друг от друга номинальными значениями первичного тока, номинальными значениями вторичной нагрузки, классами точности и размерами. Модификации WSK-R и EWSK-R выпускаются в однофазном исполнении, модификации WSKD-R и EWSKD-R выпускаются в трехфазном исполнении (выполнены в виде специальных трансформаторных блоков для применения в трехфазной сети и включают в себя смонтированные в одном корпусе три однофазных трансформатора тока измерительных типа WSK-R или EWSK-R с предохранителями на общую клеммную колодку). Трансформаторы предназначены для технического и коммерческого учета, измерений, управления и защиты.

Заводской номер в формате буквенно-цифрового обозначения наносится на табличку трансформатора методом трафаретной или термотрансферной печати, лазерной гравировки или наклеиванием этикетки.

Общий вид трансформаторов представлен на рисунке 1.

WSK-R 40

WSK-R 30

WSK-R 31.5

WSK-R 40N

WSK-R 60

WSK-R 70.6;

WSK-R 70.6N

WSKD-R 31.8 с пластиной

WSKD-R 31.8 без пластины и нейтрали

EWSK-R 31.5

EWSKD-R 31.8 с пластиной

EWSKD-R 31.8 без пластины и нейтрали

Рисунок 1 - Внешний вид трансформаторов Место пломбирования.

Рисунок 2 - Пломбирование трансформаторов

Программное обеспечение отсутствует.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Занчение
Наименование характеристики	WSK 30		WSK 40	WSK 40N	WSK 60		WSK 70.6		WSK 70.6 N
Номинальный первичный ток*, А	Номинальная вторичная нагрузка**, В^А
1	2,5	2,5; 5	2,5; 5; 10; 15		-	-
2,5	2,5	2,5; 5	2,5; 5; 10; 15		-	-
5	2,5	2,5; 5	2,5; 5; 10; 15		2,5; 5; 10	2,5; 5; 10; 15
10	2,5	2,5; 5	2,5; 5; 10; 15		2,5; 5; 10	2,5; 5; 10; 15
15	2,5	2,5; 5	2,5; 5; 10; 15		2,5; 5; 10	2,5; 5; 10; 15
20	2,5	2,5; 5	2,5; 5; 10; 15		2,5; 5; 10	2,5; 5; 10; 15
25			2,5; 5; 10; 15		2,5; 5; 10	2,5; 5; 10; 15	2,5; 5; 10	2,5; 5; 10; 15	2,5; 5; 10	2,5; 5; 10; 15
30			2,5; 5; 10	2,5; 5; 10	2,5; 5; 10	2,5; 5; 10; 15	2,5; 5; 10	2,5; 5; 10; 15	2,5; 5; 10	2,5; 5; 10; 15
40				2,5; 5; 10			2,5; 5; 10	2,5; 5; 10; 15	2,5; 5; 10	2,5; 5; 10; 15
50				2,5; 5; 10			2,5; 5; 10	2,5; 5; 10; 15	2,5; 5; 10	2,5; 5; 10; 15
60				-			2,5; 5; 10	2,5; 5; 10; 15	2,5; 5; 10	2,5; 5; 10; 15
75				-			2,5; 5; 10	2,5; 5; 10; 15	2,5; 5; 10	2,5; 5; 10; 15
80				-			2,5; 5; 10	2,5; 5; 10; 15	2,5; 5; 10	2,5; 5; 10; 15
100				-			2,5; 5; 10	2,5; 5; 10; 15	2,5; 5; 10	2,5; 5; 10; 15
Класс точности	0,5	1,0	0,5; 1,0	0,5; 1,0	0,5	1,0	0,5	1,0	0,5	1,0
Номинальный вторичный ток, А	1 или 5
Наибольшее рабочее напряжение, кВ	0,72
Номинальная частота переменного тока, Гц	50 или 60

Продолжение таблицы 1

Наименование характеристики	Значение
Наименование характеристики	WSK31.5	EWSK 31.5		WSKD31.8	EWSKD31.8
Номинальный первичный ток*, А	Номинальная вторичная нагрузка**, В^А
25	2,5; 5; 10; 15	2,5; 5; 10; 15	2,5; 5; 10
30	2,5; 5; 10; 15	2,5; 5; 10; 15	2,5; 5; 10
40	2,5; 5; 10; 15	2,5; 5; 10; 15	2,5; 5; 10
50	2,5; 5; 10; 15	2,5; 5; 10; 15	2,5; 5; 10
60	2,5; 5; 10; 15	2,5; 5; 10; 15	2,5; 5; 10
75	2,5; 5; 10; 15	2,5; 5; 10; 15	2,5; 5; 10
80	2,5; 5; 10; 15	2,5; 5; 10; 15	2,5; 5; 10
100	2,5; 5; 10; 15	2,5; 5; 10; 15	2,5; 5; 10
150	2,5; 5; 10; 15	2,5; 5; 10; 15	2,5; 5; 10
3x50	-	-	-	2,5; 5; 10	2,5; 5; 10	2,5; 5
3x75	-	-	-	2,5; 5; 10	2,5; 5; 10	2,5; 5
3x100	-	-	-	2,5; 5; 10	2,5; 5; 10	2,5; 5
3x150	-	-	-	2,5; 5; 10	2,5; 5; 10	2,5; 5; 10
Класс точности	0,5; 1,0	0,5; 0,5S	0,2	0,5; 1,0	0,5; 0,5S	0,2
Номинальный вторичный ток, А	1 или 5
Наибольшее рабочее напряжение, кВ	0,72
Номинальная частота переменного тока, Гц	50 или 60

Номинальный коэффициент безопасности приборов КБном, вторичных обмоток для измерений и учета 5, 10 или 15.

Примечания:

* Диапазон первичного тока 1-120 % для трансформаторов классов точности 0,5S. Диапазон первичного тока 5-120 % для трансформаторов классов точности 0,2; 0,5; 1.

** для номинальной вторичной нагрузки от 1 до 3 В^А коэффициент мощности cosф=1; для номинальной вторичной нагрузки от 3 до 25 В^А коэффициент мощности cosф=0,8.

Таблица 2 - Основные технические характеристики

Наименование характеристики	WSK-R 30	WSK-R 40	WSK-R 40N	WSK-R 60		WSK-R 70.6N	WSK-R 31.5
Габаритные размеры, не более, мм Ширина	61	71	71		71	136	115
Высота	75,5	85,5	107		85,5	85,5	100
Длина	35	45	55		60	60	70
Масса, кг, не более	0,64	0,69	0,69	0,73		0,86	0,94
	EWSK-R 31.5	WSKD-R 31.8	EWSKD-R 31.8	WSK-R 70.6
Габаритные размеры, не более, мм Ширина	115	235,5	235,5		135
Высота	100	180	180		85
Длина	70	90	90		60
Масса, кг, не более	0,94	3,34	3,34	0,84
Климатическое исполнение и
категория размещения по ГОСТ 15150-69			У3
Средний срок службы, лет, не
менее			30
Средняя наработка до отказа
не менее, ч			400000

Знак утверждения типа

Комплектность средства измерений

№ п/п	Наименование	Обозначение	Кол-во
1	Трансформатор тока измерительный	WSK-R 30; WSK-R 40; WSK-R 40N; WSK-R 60; WSK-R 70.6; WSK-R 70.6N; WSK-R 31.5; EWSK-R 31.5; WSKD-R 31.8; EWSKD-R 31.8	1 шт.
2	Крепеж	-	1 комплект
3	Руководство по эксплуатации, совмещенное с паспортом	-	1 экз.
4	Пломбировочная крышка	-	1 шт.
Примечание: модель EWSK-R и EWSKD-R комплектуется пломбировочной крышкой по умолчанию, модели WSK-R и WSKD-R - по запросу

Нормативные и технические документы, устанавливающие требования к трансформаторам

ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия

Техническая документация завода-изготовителя

Изготовитель

Фирма «MBS AG», Германия

Адрес: Eisbachst^e 51, D-74429 Sulzbach-Laufen

Телефон: +49 7976 9851-0; Факс: +49 7976 9851-90;

Web-сайт: www.mbs-ag.com

E-mail: info@ mbs-ag.com

Испытательный центр

Адрес: 119631, г. Москва, ул. Озерная, д.46

Телефон: +7 (495) 437-55-77

Факс: +7 (495) 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц

№ 30004-13 от 29.03.2018 г.

Лист № 1 Регистрационный № 85214-22 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Расходомеры-счётчики жидкости НОТА-К

Назначение средства измерений

Расходомеры-счётчики жидкости НОТА-К (далее - расходомеры) предназначены для измерения объёмного расхода, объёма и температуры жидкостей.

Описание средства измерений

Принцип действия расходомера основан на определении времени перемещения метки от одного измерительного сечения до другого. В качестве таких меток выступают флуктуации электрических свойств жидкости. Скорость перемещения флуктуаций определяется статистическим способом, по положению максимума взаимной корреляционной функции (ВКФ) сигналов с двух образованных чувствительными элементами и электроникой идентичных каналов, регистрирующих прохождение метки. Чувствительные элементы обеспечивают регистрацию флуктуаций физических свойств движущейся через расходомер смеси. Расстояние между чувствительными элементами определяется конструкцией расходомера и является величиной заранее известной. По расстоянию между чувствительными элементами и измеренному времени перемещения метки от одного чувствительного элемента до другого определяется скорость потока. По известной скорости потока и диаметру измерительной камеры вычисляется объемный расход и объем среды. Для измерения температуры применяется термопреобразователь сопротивления из платины с номинальной характеристикой Pt500 по ГОСТ 6651-2009.

Данные об измеренном расходе и объёме накапливаются в архиве, передаются на частотный и токовый (объемный расход), цифровой (объемный расход, объем и температура) выходы расходомера.

Конструктивно расходомер представляет собой измерительную камеру, оснащенную чувствительными элементами и термопреобразователем сопротивления, к которой снаружи крепятся платы электроники и закрываются защитным кожухом. На корпусе смонтирован защищенный от проникновения окружающей среды кабельный ввод, предназначенный для подключения питания и внешних устройств.

Расходомеры выпускаются в четырех исполнениях, различающихся номинальными диаметрами.

Условное обозначение расходомеров: НОТА-К.

Внешний вид расходомера приведен на рисунках 1 и 2.

Пломбирование расходомеров осуществляется:

- на предприятии-изготовителе проводится путём нанесения оттиска на мастичной пломбе с целью подтверждения прохождения расходомером приёмо-сдаточных испытаний и готовности к поставке;

- при поверке путем нанесения оттиска знака поверки на мастичной пломбе (рисунок 2) для предотвращения несанкционированного изменения калибровочных, конструктивных и расширенных параметров расходомера;
- обслуживающей либо контролирующей организацией с помощью свинцовой пломбы и проволоки, которыми пломбируются защитный кожух, предотвращающая доступ к блоку электроники после завершения электромонтажа.

Место нанесения знака утверждения типа
>< р НОТА-К
Расходомер-счетчик; _mMUM«ON-32 6=0.7.20,0 м’/«. DN-SO 6=11.5. 60.0 м£: DN-1 ”   ЫМП«1)=9-24В/1.2 Вт -S' s lx < 12S , -45 i ta4 70 И

ИЗГОТОВЛЕНО В РОССИИ

Иомитель ООО НТЦ “Автоматизация, измерения, I ПОД НАПРЯЖЕНИЕМ НЕ ВСКРЫВ)

lExib П ВТБ

иоnwp -ПрофЭкс- № ЕАЭС RU C-RUA*58.B.00169/20 cepni безопасные цепи: Ui=16,6 В; li=620 мА; Ci=2,2 МЙ>; Li=
Ь\ I------
i \             л___ Место

х       __ пломбирования

’ обслуживающей

Место

организацией

Место пломбирования предприятия-изготовителя

Рисунок 1 - Расходомер-счётчик жидкости НОТА-К. Маркировочная табличка.

Знак поверки наносится на свидетельство о поверке и на пломбу в соответствии со схемой пломбировки расходомера, приведенной на рисунке 3. При первичной поверке при выпуске из производства знак поверки также наносится в паспорте расходомера в разделе 10 «Сведения о первичной поверке».

Заводской номер и год выпуска наносится на корпус расходомера методом гравировки в соответствии с рисунком 2.

Рисунок 2 - Расходомер-счётчик жидкости НОТА-К. Заводской номер и дата изготовления.

Рисунок 3 - Место нанесения знака поверки

Программное обеспечение

Программное обеспечение (далее - ПО) расходомеров представлено интегрированным (встроенным) ПО микроконтроллеров цифровой обработки сигналов (МК ЦОС) и обработки информации (МК ОИ). Идентификационные данные встроенного программного обеспечения расходомеров приведены в таблицах 1 и 2.

Таблица 1 - Идентификационные данные программного обеспечения микроконтроллеров цифровой обработки сигналов

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Digital Signal Processing
Номер версии (идентификационный номер ПО)	Не ниже 31
Цифровой идентификатор ПО	исполняемый код недоступен для считывания и модификации

Таблица 2 - Идентификационные данные программного обеспечения микроконтроллеров обработки информации

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Information Processing
Номер версии (идентификационный номер ПО)	Не ниже 31
Цифровой идентификатор ПО	исполняемый код недоступен для считывания и модификации

Обмен информацией с внешними устройствами по интерфейсу RS-485 в соответствии с протоколом Modbus RTU / Extended Lufkin Automation Modbus (ELAM) в качестве подчинённого устройства. Подробное описание обмена приведено в документе А2ИН.407279.001 Д1 «Расходомер-счётчик жидкости НОТА-К. Карта регистров протокола Modbus», входящем в комплект поставки расходомера.

Уровень защиты ПО комплекса от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик.

Метрологические и технические характеристики

Метрологические и основные технические характеристики расходомеров приведены в таблицах 3- 5.

Таблица 3 - Диапазоны измеряемых расходов и пределы допускаемой относительной погрешности измерений объемного расхода и объема жидкостей

Номинальный диаметр, мм	Диапазон расходов, м³/ч		Пределы допускаемой относительной погрешности ¹⁾, %
Номинальный диаметр, мм	От	До	Пределы допускаемой относительной погрешности ¹⁾, %
25	0,3	0,5	±2,0
25	0,5	5,0	±1,0
32	0,7	1,5	±2,0
32	1,5	20,0	±1,0
50	1,5	3,0	±2,0
50	3,0	60,0	±1,0
100	5,0	10,0	±2,0
100	10,0	300,0	±1,0
Примечание: ¹⁾ относительная погрешность не зависит от направления потока

Таблица 4 - Диапазон измерений температуры жидкости и пределы допускаемой абсолютной погрешности измерений температуры жидкостей

Наименование параметра	Значение
Диапазон измерений температуры жидкости, °С	от -5 до +125
Пределы допускаемой абсолютной погрешности измерения температуры жидкости, °С	±1

Таблица 5 - Основные технические характеристики

Наименование параметра	Значение
Основные технические характеристики
Напряжение питания, В	от 9 до 24
Мощность потребления, Вт, не более	1,2
Степень защиты корпуса по ГОСТ 14254-2015	IP67
Маркировка взрывозащиты	1ExibIIBT5
Температура окружающей среды, °С	от -45 до +70 (группа С2)
Режим работы прибора	непрерывный
Среднее время наработки на отказ, часов, не менее	100 000
Масса, кг, не более DN25, DN32, DN50	9,5
DN100	21,0
Габаритные размеры, мм, не более DN25, DN32, DN50	120х140х195
DN100	185х187х250
Параметры измеряемой среды
Температура измеряемой среды, °С	от -5 до +125
Максимальное давление измеряемой среды, МПа	4

Знак утверждения типа

наносится на титульные листы руководства по эксплуатации и паспорта типографским способом, а также на маркировочную табличку, закрепленную на корпусе расходомера.

Комплектность средства измерений

Комплектность средства измерений представлена в таблице 6.

аблица 6 - Комплектность средства измерений

Обозначение	Наименование	Кол-во
А2ИН.407279.001	Расходомер-счётчик жидкости НОТА-К	1 шт.
	Источник питания	1 шт.¹⁾
	Кабель связи	1 шт.¹⁾
А2ИН.407279.001 Д2	Комплект монтажных частей	1 комплект^
А2ИН.407279.001 ПС	Расходомер-счётчик жидкости НОТА-К. Паспорт	1 экз.
А2ИН.407279.001 РЭ	Расходомер-счётчик жидкости НОТА-К. Руководство по эксплуатации	1 экз.²⁾
А2ИН.468978.001	Имитатор расхода НОТА-И	1 шт.¹⁾, ²⁾
А2ИН.407279.001 Д1	Расходомер-счётчик жидкости НОТА-К. Карта регистров протокола Modbus	1 экз.²⁾
Примечание: ¹⁾ Поставляется по отдельному заказу. Комплект монтажных частей составляется индивидуально ²⁾ По 1 экземпляру при групповой поставке

Сведения о методиках (методах) измерений

приведены в руководстве по эксплуатации А2ИН.407279.001 РЭ раздел 2 «Использование по назначению».

Нормативные и технические документы, устанавливающие требования к расходомерам -счетчикам жидкости НОТА - К

Приказ Росстандарта от 07 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

ГОСТ 8.558-2009 «ГСИ Государственная поверочная схема для средств измерений температуры».

А2ИН.407279.001 ТУ «Расходомер-счётчик жидкости НОТА - К. Технические условия».

Изготовитель

Общество с ограниченной ответственностью Научно-технический центр «Автоматизация, измерения, инжиниринг» (ООО НТЦ «Автоматизация, измерения, инжиниринг»)

ИНН 1644055949

Адрес: 432458, Республика Татарстан, район Альметьевский, г. Альметьевск, ул. Объездная, д.5, стр. Р203, офис 201.

Телефон / факс: (8553) 44 - 01 - 68

E-mail: info@ntca2i.ru

Испытательный центр

Западно-Сибирский филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений»

Адрес: 630004, г. Новосибирск, пр. Димитрова, 4

Юридический адрес: 141570, Московская область, г. Солнечногорск, рабочий поселок Менделеево, промзона ФГУП ВНИИФТРИ, корпус 11

Телефон: +7 (383) 210-08-14, факс: +7 (383) 210-13-60

E-mail: director@sniim.ru

Аттестат аккредитации Западно-Сибирского филиала ФГУП «ВНИИФТРИ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310556 от 01.03.2016 г.

Лист № 1 Регистрационный № 85215-22 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы платформенные 4584 П-20м

Назначение средства измерений

Весы платформенные 4584 П-20м (далее - весы) предназначены для статического измерения массы грузов в технологических цехах ПАО «Северсталь» - материалов, полуфабрикатов и готовой продукции.

Описание средства измерений

Принцип действия весов основан на преобразовании деформации упругих элементов весоизмерительных тензорезисторных датчиков (далее - датчики), возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал. Аналоговые электрические сигналы с датчиков по линиям связи поступают в весоизмерительный терминал (далее - терминал), в котором они преобразуются в цифровой код, и измеренное значение массы груза индицируется на цифровом дисплее терминала.

Весы состоят из грузоприемного устройства (далее - ГПУ), весоизмерительных датчиков и терминала.

ГПУ представляет собой сварную металлоконструкцию, размещенную на четырех опорах, в которых установлены тензорезисторные весоизмерительные датчики RTN C3 3000 (Госреестр № 21175-13).

Терминал представлен прибором весоизмерительным Микросим М0601 (далее -Микросим М0601, Госреестр № 55918-13);

В весах предусмотрены следующие устройства и функции:

- устройство первоначальной установки нуля весов (ГОСТ OIML R 76-1-2011, п. Т.2.7.2.4);
- устройство слежения за нулем (ГОСТ OIML R 76-1-2011, п. Т.2.7.3);
- устройство полуавтоматической установки нуля (ГОСТ OIML R 76-1-2011, п. Т.2.7.2.2);
- устройство выборки массы тары (ГОСТ OIML R 76-1-2011, п. Т.2.7.4);
- устройство предварительного задания массы тары (ГОСТ OIML R 76-1-2011, п. Т.2.7.5);
- сигнализации о перегрузке.

На ГПУ установлена маркировочная табличка, содержащая следующую информацию:

- наименование или товарный знак предприятия-изготовителя;
- условное обозначение весов;
- заводской номер весов;
- обозначение класса точности весов по ГОСТ OIML R 76-1-2011;
- значение максимальной нагрузки (Max);
- значение минимальной нагрузки (Min);
- значение поверочного интервала (е);
- значение действительной цены деления (d);
- максимальное значение выборки массы тары (Т= -);
- знак утверждения типа средства измерений;
- год изготовления.

К весам данного типа относятся весы платформенные 4584 П-20м с заводскими номерами 35-К, 37-К, 43-К, 51-К, 64-К.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер в виде буквенно-цифрового обозначения указан на маркировочной табличке, расположенной на ГПУ, методом гравировки.

Для защиты от непреднамеренных и преднамеренных изменений у приборов Микросим М0601 изготовителем пломбируется задняя крышка. Схема пломбировки от несанкционированного доступа терминала представлена на рисунке 2.

Общий вид весов представлен на рисунке 1, общий вид терминала и схема пломбировки - на рисунке 2.

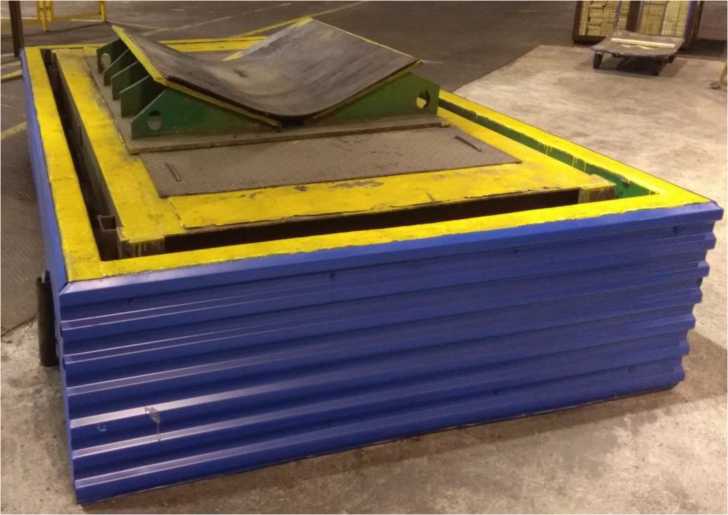

Рисунок 1 - Общий вид весов

Рисунок 2 - Общий вид и схема пломбировки терминала Микросим М0601

Программное обеспечение

Программное обеспечение (далее - ПО) весов состоит из встроенного программного обеспечения терминала.

Встроенное ПО терминала Микросим М0601 реализовывается микроконтроллером семейства Intel 8051 и жестко привязано к электрической схеме. Программный код встроенного ПО хранится в микросхеме памяти (FLASH EEPROM), запись которой выполняется изготовителем при производстве. Замена микросхемы памяти конструктивно невозможна без вскрытия корпуса и нарушения пломбы.

Уровень защиты программного обеспечения «высокий» в соответствии с

Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Ed 5.хх
Номер версии (идентификационный номер) ПО	5
Цифровой идентификатор ПО	0х 3С40
Алгоритм вычисления контрольной суммы исполняемого кода	CRC-16 с полиномом 0хА001

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Класс точности по ГОСТ OIML R76-1-2011	III (средний)
Максимальная нагрузка, кг	20 000
Минимальная нагрузка, кг	200
Действительная цена деления, кг	10
Поверочный интервал, кг	10
Число поверочных интервалов	2 000
Пределы допускаемой абсолютной погрешности при первичной
поверке, кг, в интервале:
от 200 до 5 000 кг включ.	±5
св. 5 000 до 20 000 кг включ.	±10
Диапазон выборки массы тары (Т-), % от Max	от 0 до 30
Пределы допускаемой абсолютной погрешности при периодической поверке равны удвоенному
значению пределов допускаемой абсолютной погрешности при первичной поверке.

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Габаритные размеры ГПУ, мм, не более
- высота	1000
- ширина	2000
- длина	5000
Масса ГПУ, кг, не более	5000
Диапазон рабочих температур, °С
- для ГПУ и датчиков	от - 30 до + 50
- для терминала Микросим М0601	от - 30 до + 40
Параметры электрического питания:
- напряжение переменного тока, В	от 187 до 242
- частота переменного тока, Г ц	50 ± 1
Потребляемая мощность, В^А, не более	250
Средний срок службы, лет, не менее	10

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом и на маркировочную табличку, установленную на ГПУ, методом гравировки.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Весы платформенные	4584 П-20м	1 шт.
Комплект эксплуатационных документов: - Руководство по эксплуатации	00186217.404434.001 РЭ	1 экз.
- Паспорт	00186217.404434.001 ПС	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 2 «Использование по назначению» документа 00186217.404434.001 РЭ «Весы платформенные 4584 П-20м. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к весам

платформенным 4584 П-20м

Приказ Федерального агентства по техническому регулированию и метрологии от 29.12.2018 г. № 2818 Об утверждении Государственной поверочной схемы для средств измерений массы

ГОСТ OIML R 76-1-2011 ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания

Изготовитель

Публичное акционерное общество «Северсталь» (ПАО «Северсталь»)

ИНН 7712014301

Адрес: 162608, г. Череповец, Вологодская область, ул. Мира, 30

Тел. (8202) 53-09-00, факс (8202) 53-09-15

Web-сайт: www.severstal.com

E-mail: severstal@severstal.com

Испытательный центр

Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 620075, г. Екатеринбург, ул. Красноармейская, 4

Тел.: (343) 350-26-18

Факс: (343) 350-20-39

E-mail: uniim@uniim.ru

Уникальный номер в реестре аккредитованных лиц УНИИМ - филиала ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа №RA.RU.311373 от 19.10.2015 г.

Лист № 1

Всего листов 3

Регистрационный № 85216-22

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы размера частиц Analysette 28

Назначение средства измерений

Анализаторы размера частиц Analysette 28 (далее - анализаторы) предназначены для измерений размера частиц порошкообразных материалов, суспензий, эмульсий.

Описание средства измерений

Принцип действия основан на цифровой обработке динамически получаемых изображений проекций анализируемых частиц. В качестве источника света в анализаторе используется светодиодный стробоскоп.

Частицы, попадая в освещенный рабочий объем, проецируются на чип цифровой камеры, которая делает снимки рабочего объема. Цифровая камера захватывает изображения силуэтов частиц и сохраняет их в памяти компьютера. Обнаруженные объекты затем анализируются программным обеспечением для последующего определения их размеров.

Конструктивно анализатор представляет собой настольный лабораторный прибор, который состоит из цифровой камеры, объектива, источника света, проточной измерительной ячейки, а также измерительного блока с лотковым питателем и приёмной воронкой (для измерений порошков и сыпучих материалов в сухой среде) или блока диспергирования в жидкости (для анализа суспензий и эмульсий в жидкой среде).

В комплектность анализатора в зависимости от заказа входит несколько объективов для измерений в сухой и в жидкой среде, которые отличаются увеличением и диапазоном измерений.

Маркировочная табличка с заводским номером расположена в правом нижнем углу задней стенки корпуса анализатора. Заводской номер имеет цифровой формат, нанесен типографским способом.

Общий вид анализатора представлен на рисунке 1.

Рисунок 1 - Общий вид анализатора

Пломбировка анализатора не предусмотрена.

Нанесение знака поверки на средство измерений не предусмотрено.

Программное обеспечение

Анализаторы оснащены программным обеспечением, позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на персональный компьютер или на принтер.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Image Sizing Software
Номер версии (идентификационный номер) ПО	не ниже 3.8
Цифровой идентификатор ПО	-

Конструкция анализаторов исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Наименование характеристики	Измерения в сухой среде	Измерения в жидкой среде
Диапазон измерений размеров частиц, мкм, для объективов: - объектив с увеличением 0,157х	от 90 до 4000
- объектив с увеличением 0,35х	от 40 до 4000	от 20 до 3000
- объектив с увеличением 0,735х	от 20 до 4000	от 20 до 2000
- объектив с увеличением 1,33х	-	от 20 до 1000
Пределы допускаемой относительной погрешности измерений размеров частиц, %	± 15	± 15

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Наименование характеристики	Измерения в сухой среде	Измерения в жидкой среде
Электрическое питание: - напряжение, В	220 ± 20
- частота, Гц	50/60
Габаритные размеры, см, не более - длина	90	122
- ширина	30	62
- высота	55	55
Диапазон показаний размеров частиц, мкм,	от 20 до 20000	от 5 до 3000
в том числе для объективов: - объектив с увеличением 0,157х	от 90 до 20000	-
- объектив с увеличением 0,35х	от 40 до 9000	от 20 до 3000
- объектив с увеличением 0,735х	от 20 до 4500	от 10 до 2000
- объектив с увеличением 1,33х	-	от 5 до 1000
Условия эксплуатации: - температура окружающего воздуха, ^оС	от +10 до +40
- относительная влажность воздуха, %	от 40 до 80

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность

Наименование	Обозначение	Количество
Анализатор размера частиц (комплектность в соответствии с заказом)	Analysette 28	1 шт.
Руководство по эксплуатации	-	1 экз.
Методика поверки	МП 116-241-2020	1 экз.

Сведения о методиках (методах) измерений приведены в разделе 5 руководства по эксплуатации

Нормативные и технические документы, устанавливающие требования к анализаторам размера частиц Analysette 28

ГОСТ 8.606-2012 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов

Техническая документация фирмы «Fritsch GmbH», Германия.

Изготовитель

Фирма «Fritsch GmbH», Германия

Адрес: Industriestrasse 8 55743 Idar-Oberstein, Germany

Телефон +49 67 84 70 0

Web-сайт: www.fritsch.de

E-mail: info@fritsch.de

Испытательный центр

Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии имени Д.И. Менделеева»

Адрес: 620075, г. Екатеринбург, ул. Красноармейская, 4

Телефон (факс): +7(343) 350-26-18, +7(343) 350-20-39

Web-сайт: http://www.uniim.ru

E-mail: uniim@uniim.ru

Регистрационный номер RA.RU. 311373 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «8» апреля 2022 г. № 924

Лист № 1 Регистрационный № 85217-22 Всего листов 23

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Термопреобразователи сопротивления платиновые TS

Назначение средства измерений

Термопреобразователи сопротивления платиновые TS (далее по тексту -термопреобразователи или ТС) предназначены для измерений температуры жидких, сыпучих или газообразных сред.

Описание средства измерений

Принцип действия термопреобразователей основан на свойстве платинового чувствительного элемента (ЧЭ) изменять электрическое сопротивление в зависимости от температуры окружающей среды.

Термопреобразователи конструктивно изготавливаются жесткой конструкции в виде измерительной вставки с одним, двумя или тремя ЧЭ, помещенной в защитную арматуру, с керамической клеммной платформой или клеммной соединительной головкой или гибкой конструкции без головки - с присоединительными выводами или разъемами. ЧЭ термопреобразователей выполнены из платиновой проволоки или платиновой пленки и имеют номинальную статическую характеристику преобразования (НСХ) типа Pt100, Pt500, Pt1000 по ГОСТ 6651-2009 (МЭК 60751). Схема соединения внутренних проводников термопреобразователей с чувствительным элементом: 2-x, 3-x или 4-x -проводная.

Термопреобразователи изготавливаются в различных модификациях, различающихся конструктивными признаками и метрологическими характеристиками. Условные обозначения модификаций в зависимости от конструктивных особенностей приведены в таблицах 1 и 2.

Термопреобразователи могут изготавливаться во взрывозащищенных исполнениях.

ТС модификаций TS-CE-RTD-VC, TS-CE-RTD-VSC, TS-CVO-RTD-VC, TS-CVO-RTD-VSC, TS-NA-RTD-VC, TS-EC-RTD-VC, TS-EC-RTD-VSC, TS-IC-RTD-VC, TS-IC-RTD-VSC, TS-RTD-VC, TS-RTD-VSC устанавливаются внутри изделий, в составе которых они эксплуатируются, например, двигателей, генераторов, трансформаторов. После осуществления установки термопреобразователей данных модификаций на изделия, в составе которых они применяются, дальнейший демонтаж ТС невозможен в связи с их конструктивными особенностями и ограничением доступа к термопробразователям.

Таблица 1

TS-
Тип маркировки взрывозащиты	Ex d	RTD
Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651-2009 (МЭК 60751): Pt100, Pt500, Pt1000
Особенность конструкции	ТС в сборе со стержневой защитной гильзой		CTB
	ТС в сборе с фланцевой защитной гильзой		CTF
	ТС в сборе со свободной вставкой		CTL
	ТС в сборе с защитной гильзой		CTT
	Заполнение MgO; Тефлоновое соединение		T01
	Заполнение смолой; Резьбовое трубное соединение		R01
	Заполнение MgO; Трубное соединение		M01

Таблица 2

TS-
Тип маркировки взрывозащиты	Стандартный зонд - без маркировки		-
	Зонд с головкой - маркировка Ex ia		INS
	Зонд с удлинительным кабелем - маркировка Ex ia		CVO
	Зонд с разъемом - маркировка Ex ia		CNT
	Зонд с головкой - маркировка Ex e		TE
	Зонд с удлинительным кабелем - маркировка Ex e		CE
	Зонд с головкой или удлинительным кабелем -маркировка Ex nA		NA
	Зонд с головкой или удлинительным кабелем -маркировка Ex e		EC
	Зонд с головкой или удлинительным кабелем -маркировка Ex e		IC
Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651-2009 (МЭК 60751): Pt100, Pt500, Pt1000				RTD
Особенность конструкции		Заполнение MgO			M
		Способ изоляции проводов			F
		ТС кабельного типа			T
		Кабель (только для конфигурации N)			C
		Опора из стекловолокна (только для конфигураций C, SC)			V
		Тефлоновая оболочка (только для конфигурации C)			P
Конфигурация		Соединительная головка/распределительная коробка				T
		Удлинительный кабель				C
		Экранированный удлинительный кабель (только для конструкции V)				SC
		Разъем (только для конструкции С)				N

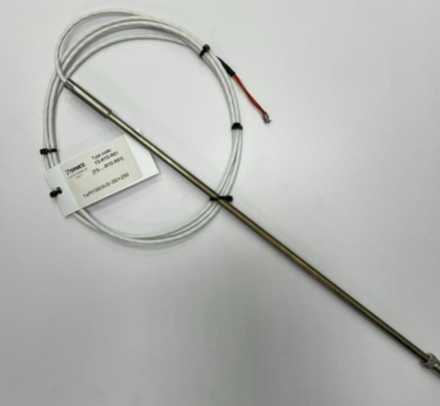

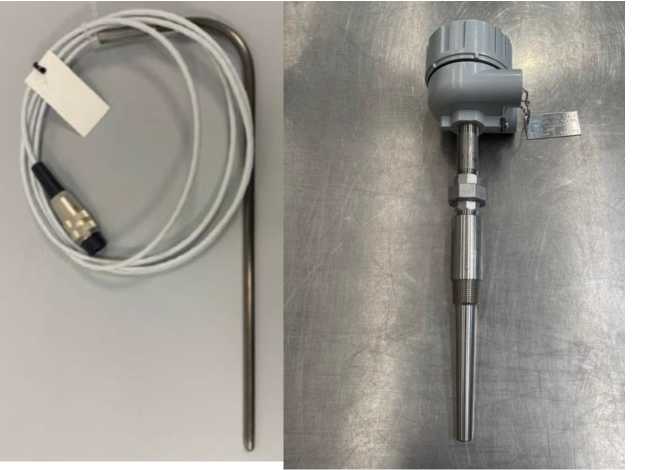

Фотографии общего вида термопреобразователей приведены на рисунках 1-15. Заводской номер указывается на шильдике, прикрепленном к ТС. Конструкция термопреобразователей не предусматривает нанесение знака поверки на средство измерений.

Рисунок 2 - Общий вид термопреобразователей модификаций TS-CE-RTD-VC, TS-CE-RTD-VSC,

TS-CVO-RTD-VC, TS-CVO-RTD-VSC, TS-NA-RTD-VC, TS-EC-RTD-VC, TS-EC-RTD-VSC, TS-IC-RTD-VC, TS-IC-RTD-VSC, TS-RTD-VC, TS-

Рисунок 1 - Общий вид

термопреобразователей модификаций TS-CE-RTD-PC, TS-CVO-RTD-PC, TS-NA-RTD-PC, TS-EC-RTD-PC, TS-IC-RTD-PC, TS-RTD-PC

Рисунок 3 - Общий вид

термопреобразователей модификации

TS-RTD-R01

Рисунок 4 - Общий вид термопреобразователей модификаций TS-RTD-M01, TS-CE-RTD-MC, TS-CVO-RTD-MC, TS-NA-RTD-MC, TS-EC-RTD-MC, TS-IC-RTD-MC, TS-RTD-MC

Рисунок 5 - Общий вид

термопреобразователей модификаций

Рисунок 6 - Общий вид термопреобразователей модификаций TS-TE-RTD-TT, TS-INS-RTD-TT,

TS-EC-RTD-TT, TS-IC-RTD-TT, TS-RTD-TT

Рисунок 7 - Общий вид

термопреобразователей модификаций TS-CE-RTD-FC, TS-CVO-RTD-FC, TS-NA-RTD-FC, TS-EC-RTD-FC, TS-

IC-RTD-FC, TS-RTD-FC

Рисунок 8 - Общий вид термопреобразователей модификаций TS-TE-RTD-MT, TS-TE-RTD-FT, TS-INS-RTD-MT, TS-INS-RTD-FT, TS-NA-RTD-MT, TS-NA-RTD-FT, TS-EC-RTD-MT, TS-EC-RTD-FT, TS-IC-RTD-MT, TS-IC-RTD-FT, TS-RTD-MT, TS-RTD-FT

Рисунок 9 - Общий вид

термопреобразователей модификаций TS-CE-RTD-TC, TS-CVO-RTD-TC, TS-NA-RTD-TC, TS-EC-RTD-TC, TS-IC-RTD-TC,

Рисунок 10 - Общий вид термопреобразователей модификаций TS-CNT-RTD-MN, TS-CNT-RTD-FN, TS-NA-RTD-MN, TS-EC-RTD-MN, TS-IC-RTD-MN,

TS-RTD-TC

TS-RTD-MN

Рисунок 11 - Общий вид термопреобразователей модификаций

TS-CVO-RTD-FN, TS-NA-RTD-FN, TS-EC-RTD-FN, TS-IC-RTD-FN, TS-RTD-FN, TS-CVO-RTD-MN, TS-EC-RTD-CN, TS-IC-RTD-CN, TS-RTD-CN

Рисунок 12 - Общий вид термопреобразователей модификации TS-RTD-CTB

Рисунок 13 - Общий вид термопреобразователей модификаций TS-RTD-CTF

Рисунок 14 - Общий вид

термопреобразователей модификаций TS-RTD-CTT

Рисунок 15 - Общий вид

термопреобразователей модификаций TS-RTD-T01

Пломбирование термопреобразователей не предусмотрено.

Программное обеспечение отсутствует.

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики ТС модификаций TS-RTD-M01, TS-RTD-R01, TS-RTD-T01, TS-RTD-CTB, TS-RTD-CTF, TS-RTD-CTT, TS-RTD-CTL________________________________________________________________________________________

Наименование характеристики	Значение
Наименование характеристики	TS-RTD-M01 TS-RTD-R01	TS-RTD-T01	TS-RTD-CTB TS-RTD-CTF	TS-RTD-CTT TS-RTD-CTL
Диапазон измерений температуры в зависимости от класса допуска по ГОСТ 6651-2009/ МЭК 60751, °С ^(*)
- для класса АА		от -50 до +250
- для класса А		от -55 до +450
- для класса В		от -55 до +600
Условное обозначение номинальной статической		Pt100, Pt500, Pt1000
характеристики преобразования (НСХ) по ГОСТ 6651-2009/ МЭК 60751
Пределы допускаемого отклонения сопротивления ТС от НСХ		Класс АА ± (0,1+0,0017-\|t\|)
в температурном эквиваленте (допуск), °С (где \|t\| - абсолютное		Класс А ±(0,15+0,002-\|t\|)
значение температуры, °С, без учета знака)		Класс В ±(0,3+0,005-\|t\|)
Температурный коэффициент ТС, а (по ГОСТ 6651-2009), °С^-1	0,00385
Номинальное значение сопротивления ТС при 0 °С (Ro), Ом	100, 500, 1000
Количество чувствительных элементов	1 или 2
Схема внутренних соединений		2-x, 3-x, 4-	x -проводная
Примечание: допускается изготовление ТС, имеющих промежуточные диапазоны измерений температуры, лежащие внутри пределов
измерений, указанных в таблице.

Таблица 4 - Метрологические характеристики ТС модификаций TS-CE-RTD-VC, TS-CE-RTD-VSC, TS-CE-RTD-PC, TS-CE-RTD-MC, TS-CE-R^

Наименование характеристики	Значение
	TS-CE-RTD-VC TS-CE-RTD-VSC	TS-CE-RTD-PC	TS-CE-RTD-MC TS-CE-RTD-FC TS-CE-RTD-TC	TS-TE-RTD-MT TS-TE-RTD-FT TS-TE-RTD-TT
Диапазон измерений температуры в зависимости от класса допуска по ГОСТ 6651-2009/ МЭК 60751, °С ^(*) - для класса АА - для класса А - для класса В	от -50 до +180 от -60 до +180 от -60 до +180	от -50 до +250 от -55 до +250 от -55 до +250	от -50 до +250 от -55 до +450 от -55 до +600
Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651-2009/ МЭК 60751	Pt100, Pt500, Pt1000
Пределы допускаемого отклонения сопротивления ТС от НСХ в температурном эквиваленте (допуск), °С (где \|t\| -абсолютное значение температуры, °С, без учета знака)	Класс АА ± (0,1+0,0017-\|t\|) Класс А ±(0,15+0,002-\|t\|) Класс В ±(0,3+0,005-\|t\|)
Температурный коэффициент ТС, а (по ГОСТ 6651-2009), °С^- 1	0,00385
Номинальное значение сопротивления ТС при 0 °С (Ro), Ом	100, 500, 1000
Количество чувствительных элементов	1 или 2		1, 2 или 3
Схема внутренних соединений	2-x, 3-x, 4-x -проводная

Примечание: допускается изготовление ТС, имеющих промежуточные диапазоны измерений температуры, лежащие внутри пределов измерений, указанных в таблице.

Наименование характеристики	Значение
	TS-CVO-RTD-VC TS-CVO-RTD-VSC	TS-CVO-RTD-FC TS-CVO-RTD-TC
Диапазон измерений температуры в зависимости от класса допуска по ГОСТ 6651-2009/ МЭК 60751, °С ^(*) - для класса АА - для класса А - для класса В	от -50 до +180 от -60 до +180 от -60 до +180	от -50 до +250 от -60 до +450 от -60 до +600
Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651-2009/ МЭК 60751	Pt100, Pt500, Pt1000
Пределы допускаемого отклонения сопротивления ТС от НСХ в температурном эквиваленте (допуск), °С (где \|t\| - абсолютное значение температуры, °С, без учета знака)	Класс АА ± (0,1+0,0017-\|t\|) Класс А ±(0,15+0,002-\|t\|) Класс В ±(0,3+0,005-\|t\|)
Температурный коэффициент ТС, а (по ГОСТ 6651-2009), °С^-1	0,00385
Номинальное значение сопротивления ТС при 0 °С (R0), Ом	100, 500, 1000
Количество чувствительных элементов	1 или 2	1; 2 или 3
Схема внутренних соединений	2-x, 3-x, 4-x -проводная
Примечание: допускается изготовление ТС, имеющих промежуточные диапазоны измерений температуры, лежащие внутри пределов измерений, указанных в таблице.

Наименование характеристики	Значение
	TS-CVO-RTD- MC TS-CVO-RTD- MN TS-CVO-RTD-FN	TS-CVO-RTD-PC	TS-CNT-RTD-MN TS-CNT-RTD-FN	TS-INS-RTD- MT
Диапазон измерений температуры в зависимости от класса допуска по ГОСТ 6651-2009/ МЭК 60751, °С ^(*) - для класса АА - для класса А - для класса В	от -50 до +250 от -55 до +450 от -55 до +600	от -50 до +250 от -55 до +250 от -55 до +250	от -50 до +250 от -55 до +450 от -55 до +600
Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651-2009/ МЭК 60751	Pt100, Pt500, Pt1000
Пределы допускаемого отклонения сопротивления ТС от НСХ в температурном эквиваленте (допуск), °С (где \|t\| -абсолютное значение температуры, °С, без учета знака)	Класс АА ± (0,1+0,0017-\|t\|) Класс А ±(0,15+0,002-\|t\|) Класс В ±(0,3+0,005-\|t\|)
Температурный коэффициент ТС, а (по ГОСТ 6651- 2009), °С^- 1	0,00385
Номинальное значение сопротивления ТС при 0 °С (Ro), Ом	100, 500, 1000
Количество чувствительных элементов	1, 2 или 3	1 или 2		1, 2 или 3
Схема внутренних соединений	2-x, 3-x, 4-x -проводная		2-x, 3-x-проводная	2-x, 3-x, 4-x -проводная

NA-RTD-TC, TS-NA-RTD-MT, TS-NA-RTD-FT, TS-NA-RTD-MN	Г, TS-NA-RTD-FN
Наименование характеристики	Значение
	TS-INS-RTD-FT TS-INS-RTD-TT	TS-NA-RTD-MC TS-NA-RTD-FC TS-NA-RTD-TC	TS-NA-RTD-MT TS-NA-RTD-FT	TS-NA-RTD-MN TS-NA-RTD-FN
Диапазон измерений температуры в зависимости от класса допуска по ГОСТ 6651-2009/ МЭК 60751, °С ^(*) - для класса АА - для класса А - для класса В	от -50 до +250 от -60 до +450 от -60 до +600	от -50 до +250 от -55 до +450 от -55 до +600
Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651-2009/ МЭК 60751	Pt100, Pt500, PtlOOO
Пределы допускаемого отклонения сопротивления ТС от НСХ в температурном эквиваленте (допуск), °С (где \|t\| - абсолютное значение температуры, °С, без учета знака)	Класс АА ± (0,1+0,0017-\|t\|) Класс А ±(0,15+0,002-\|t\|) Класс В ±(0,3+0,005-\|t\|)
Температурный коэффициент ТС, а (по ГОСТ 6651-2009), °С^-1	0,00385
Номинальное значение сопротивления ТС при 0 °С (Ro), Ом	100, 500, 1000
Количество чувствительных элементов	1, 2 или 3			1 или 2
Схема внутренних соединений	2-x, 3-x, 4-x -проводная			2-x, 3-x -проводная
Примечание: допускается изготовление ТС, имеющих промежуточные диапазоны измерений температуры, лежащие внутри пределов измерений, указанных в таблице.

Таблица 8 - Метрологические характеристики ТС модификаций TS-NA-RTD-VC, TS-NA-RTD-PC, TS-EC-RTD-MC, TS-EC-RTD-FC, TS-EC-RTD-TC, TS-IC-RTD-MC, TS-IC-RTD-FC, TS-IC-RTD-TC, TS-EC-RTD-MT, TS-EC-RTD-FT, TS-EC-RTD-TT, TS-IC-RTD-MT, TS-IC-RTD-FT, TS-IC-RTD-TT

Наименование характеристики	Значение
	TS-NA-RTD-VC	TS-NA-RTD-PC	TS-EC-RTD-MC TS-EC-RTD-FC TS-EC-RTD-TC TS-IC-RTD-MC TS-IC-RTD-FC TS-IC-RTD-TC	TS-EC-RTD-MT TS-EC-RTD-FT TS-EC-RTD-TT TS-IC-RTD-MT TS-IC-RTD-FT TS-IC-RTD-TT
Диапазон измерений температуры в зависимости от класса допуска по ГОСТ 6651-2009/ МЭК 60751, °С ^(*) - для класса АА - для класса А - для класса В	от -50 до +160 от -55 до +160 от -55 до +160	от -50 до +250 от -55 до +250 от -55 до +250	от -50 до +250 от -60 до +450 от -60 до +600
Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651-2009/ МЭК 60751	Pt100, Pt500, Pt1000
Пределы допускаемого отклонения сопротивления ТС от НСХ в температурном эквиваленте (допуск), °С (где \|t\| -абсолютное значение температуры, °С, без учета знака)	Класс АА ± (0,1+0,0017-\|t\|) Класс А ±(0,15+0,002-\|t\|) Класс В ±(0,3+0,005-\|t\|)
Температурный коэффициент ТС, а (по ГОСТ 6651-2009), °С^- 1	0,00385
Номинальное значение сопротивления ТС при 0 °С (Ro), Ом	100, 500, 1000
Количество чувствительных элементов	1 или 2		1, 2 или 3
Схема внутренних соединений	2-x, 3-x, 4-x -проводная

Таблица 9 - Метрологические характеристики ТС модификаций TS-EC-RTD-MN, TS-EC-RTD-FN, TS-EC-RTD-CN, TS-IC-RTD-MN, TS-IC-RTD-FN, TS-IC-RTD-CN, TS-EC-RTD-VC, TS-EC-RTD-VSC, TS-IC-RTD-VC, TS-IC-RTD-VSC, TS-EC-RTD-PC, TS-IC-RTD-PC, TS-RTD-MC, TS-RTD-FC, TS-RTD-TC

Наименование характеристики	Значение
	TS-EC-RTD-FN TS-EC-RTD-CN TS-IC-RTD-FN TS-IC-RTD-CN	TS-EC-RTD-VC TS-EC-RTD-VSC TS-IC-RTD-VC TS-IC-RTD-VSC	TS-EC-RTD-PC TS-IC-RTD-PC	TS-EC-RTD- MN TS-IC-RTD-MN	TS-RTD-MC TS-RTD-FC TS-RTD-TC
Диапазон измерений температуры в зависимости от класса допуска по ГОСТ 6651-2009/ МЭК 60751, °С ^(*) - для класса АА - для класса А - для класса В	от -50 до +250 от -60 до +450 от -60 до +600	от -50 до +180 от -60 до +180 от -60 до +180	от -50 до +250 от -60 до +250 от -60 до +250	от -50 до +250 от -60 до +450 от -60 до +600
Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651-2009/ МЭК 60751	Pt100, Pt500, Pt1000
Пределы допускаемого отклонения сопротивления ТС от НСХ в температурном эквиваленте (допуск), °С (где \|t\| - абсолютное значение температуры, °С, без учета знака)	Класс АА ± (0,1+0,0017-\|t\|) Класс А ±(0,15+0,002-\|t\|) Класс В ±(0,3+0,005-\|t\|)
Температурный коэффициент ТС, а (по ГОСТ 66512009), °C¹	0,00385
Номинальное значение сопротивления ТС при 0 °С (Re), Ом	100, 500, 1000
Количество чувствительных элементов	1, 2 или 3	1 или 2			1, 2 или 3
Схема внутренних соединений	2-x, 3-x -проводная	2-x, 3-x, 4-x -проводная

Таблица 10 - Метрологические характеристики ТС модификаций TS-RTD-MT, TS-RTD-FT, TS-RTD-TT, TS-RTD-MN, TS-RTD-FN, TS-RTD-CN, TS-RTD-VC, TS-RTD-VSC, TS-RTD-PC

Наименование характеристики	Значение
	TS-RTD-MT TS-RTD-FT TS-RTD-TT	TS-RTD-MN TS-RTD-FN TS-RTD-CN	TS-RTD-VC TS-RTD-VSC	TS-RTD-PC
Диапазон измерений температуры в зависимости от класса допуска по ГОСТ 6651-2009/ МЭК 60751, °С ^(*) - для класса АА - для класса А - для класса В	от -50 до +250 от -60 до +450 от -60 до +600		от -50 до +180 от -60 до +180 от -60 до +180	от -50 до +250 от -60 до +250 от -60 до +250
Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651-2009/ МЭК 60751	Pt100, Pt500, Pt1		000
Пределы допускаемого отклонения сопротивления ТС от НСХ в температурном эквиваленте (допуск), °С (где \|t\| -абсолютное значение температуры, °С, без учета знака)	Класс АА ± (0,1+0,0017-\|t\|) Класс А ±(0,15+0,002-\|t\|) Класс В ±(0,3+0,005-\|t\|)
Температурный коэффициент ТС, а (по ГОСТ 6651-2009), °С^- 1	0,00385
Номинальное значение сопротивления ТС при 0 °С (Ro), Ом	100, 500, 1000
Количество чувствительных элементов	1, 2 или 3		1 или 2
Схема внутренних соединений	2-x, 3-x, 4-x -проводная	2-x, 3-x -проводная	2-x, 3-x, 4-x -проводная

Таблица 11 - Основные технические характеристики ТС модификаций TS-RTD-M01, TS-RTD-R01, TS-RTD-T01

Наименование характеристики	Значение
Наименование характеристики	TS-RTD-M01	TS-RTD-R01	TS-RTD-T01
Время термической реакции в воде to,63, не более, с	8	12	12
Длина погружаемой части, мм	от 50 до 5000*	от 50 до 1000*	от 20 до 2000*
Диаметр погружаемой части, мм	6	3	10
Диаметр датчика, мм, не более	13	34	34
Масса, не более, кг	от 0,2 до 10
Материал защитной арматуры	Нержавеющая сталь
Рабочие условия эксплуатации - температура окружающего воздуха,°С - относительная влажность, %, не более	от -55 до +80 95
Средняя наработка до отказа, ч, не менее	50000
Средний срок службы, лет, не менее	10
Примечание: * - допускается изготовление ТС с длиной погружаемой части больше указанной по дополнительному заказу.

Таблица 12 - Основные технические характеристики TS-RTD-CTB, TS-RTD-CTF, TS-RTD-CTT, TS-RTD-CTL

Наименование характеристики	Значение
Наименование характеристики	TS-RTD-CTB	TS-RTD-CTF	TS-RTD-CTT	TS-RTD-CTL
Время термической реакции в воде t0,63, не более, с	40			8
Длина погружаемой части, мм	от 100 до 3000*			до 30000*
Диаметр погружаемой части, мм	от 5 до 33,4			-
Диаметр датчика, мм		3; 4,5; 6; 8;	9,5; 12,7
Масса, не более, кг	от 0,5 до 15
Материал защитной арматуры	Нержавеющая сталь, Инконель, Хастеллой
Рабочие условия эксплуатации
- температура окружающего воздуха,°С		от -50 до +80
- относительная влажность, %, не более		95
Средняя наработка до отказа, ч, не менее	50000
Средний срок службы, лет, не менее	10
Примечание: допускается изготовление ТС с длиной погружаемой части больше указанной по дополнительному заказу.

Наименование характеристики	Значение
Наименование характеристики	TS-CE-RTD-VC TS-CE-RTD-VSC	TS-CE-RTD-PC	TS-CE-RTD-MC TS-CE-RTD-FC TS-CE-RTD-TC	TS-TE-RTD-MT TS-TE-RTD-FT TS-TE-RTD-TT
Время термической реакции в воде to,63, не более, с	от 8 до 12	8	от 8 до 40	от 8 до 40
Длина погружаемой части, мм	от 50 до 10000*	от 20 до 100*	от 50 до 10000*	от 50 до 5000*
Диаметр погружаемой части, мм	-	от 3 до 6
Диаметр датчика, мм	-	от 3 до 6	от 2 до 33,4
Масса, не более, кг	от 0,2 до 10	от 0,2 до 1	от 0,2 до 10	от 0,5 до 15
Материал защитной арматуры	Стекловолокно	Тефлон	Инконель, Хастеллой
Рабочие условия эксплуатации
- температура окружающего воздуха,°С	от -60 до +80		от -55 до +80
- относительная влажность, %, не более	95		95
Средняя наработка до отказа, ч, не менее
- для ТС модификаций TS-CE-RTD-VC, TS-CE-RTD-VSC		200 000
- для остальных модификаций		50 000
Назначенный срок службы, лет (для ТС модификаций TS-CE-
RTD-VC, TS-CE-RTD-VSC)		15
Средний срок службы, лет, не менее (для остальных
модификаций)		10

Примечание: допускается изготовление ТС с длиной погружаемой части больше указанной по дополнительному заказу.

Таблица 14 - Основные технические характеристики ТС модификаций TS-CVO-RTD-VC, TS-CVO-RTD-VSC, TS-CVO-RTD-FC, TS-CVO-

RTD-TC

Наименование характеристики	Значение
Наименование характеристики	TS-CVO-RTD-VC TS-CVO-RTD-VSC	TS-CVO-RTD-FC TS-CVO-RTD-TC
Время термической реакции в воде to,63, не более, с	от 8 до 12	от 8 до 40
Длина погружаемой части, мм	от 50 до 10000*
Диаметр погружаемой части, мм	-
Диаметр датчика, мм	-	от 2 до 33,4

Наименование характеристики	Значение
	TS-CVO-RTD-VC TS-CVO-RTD-VSC	TS-CVO-RTD-FC TS-CVO-RTD-TC
Масса, не более, кг	от 0,2 до 10
Материал защитной арматуры	Стекловолокно	Инконель, Хастеллой
Рабочие условия эксплуатации
- температура окружающего воздуха,°С	от -60 до +80
- относительная влажность, %, не более	95
Средняя наработка до отказа, ч, не менее
- для ТС модификаций TS-CVO-RTD-VC, TS-CVO-RTD-VSC	200 000
- для остальных модификаций	50 000
Назначенный срок службы, лет (для ТС модификаций TS-CVO-
RTD-VC, TS-CVO-RTD-VSC)	15
Средний срок службы, лет, не менее (для остальных модификаций)	10
Примечание: допускается изготовление ТС с длиной погружаемой части больше указанной по дополнительному заказу.

Таблица 15 - Основные технические характеристики ТС модификаций TS-CVO-RTD-MC, TS-CVO-RTD-MN, TS-CVO-RTD-FN, TS-CVO-RTD-PC, TS-CNT-RTD-MN, TS-CNT-RTD-FN, TS-INS-RTD-MT

Наименование характеристики	Значение
Наименование характеристики	TS-CVO-RTD-MC TS-CVO-RTD-MN TS-CVO-RTD-FN	TS-CVO-RTD-PC	TS-CNT-RTD-MN TS-CNT-RTD-FN	TS-INS-RTD-MT
Время термической реакции в воде to,63, не более, с	от 8 до 40	8	от 8 до 40
Длина погружаемой части, мм	от 50 до 10000*	ot 20 до 100*	от 50 до 10000*
Диаметр погружаемой части, мм	-	от 3 до 6	-		-
Диаметр датчика, мм	от 2 до 33,4	от 3 до 6	от 2 до 33,4
Масса, не более, кг	от 0,2 до 10	от 0,2 до 1	от 0,2 до 10		от 0,5 до 15
Материал защитной арматуры	Инконель, Хастеллой	Тефлон	Инконель, Хастеллой
Рабочие условия эксплуатации - температура окружающего воздуха,°С - относительная влажность, %, не более	от -55 до +80 95

Наименование характеристики	Значение
	TS-CVO-RTD-MC TS-CVO-RTD-MN TS-CVO-RTD-FN	TS-CVO-RTD-PC	TS-CNT-RTD-MN TS-CNT-RTD-FN	TS-INS-RTD-MT
Средняя наработка до отказа, ч, не менее	50000
Средний срок службы, лет, не менее	10
Примечание: допускается изготовление ТС с длиной погружаемой части больше указанной по дополнительному заказу.

Таблица 16 - Основные технические характеристики ТС модификаций TS-INS-RTD-FT, TS-INS-RTD-TT, TS-NA-RTD-MC, TS-NA-RTD-FC,

Наименование характеристики	Значение
Наименование характеристики	TS-INS-RTD-FT TS-INS-RTD-TT	TS-NA-RTD-MC TS-NA-RTD-FC TS-NA-RTD-TC	TS-NA-RTD-MT TS-NA-RTD-FT	TS-NA-RTD-MN TS-NA-RTD-FN
Время термической реакции в воде t0,63, не более, с	от 8 до 40
Длина погружаемой части, мм	от 50 до 30000*	от 50 до 10000*	от 50 до 5000*	от 50 до 10000*
Диаметр погружаемой части, мм	-	-	-	-
Диаметр датчика, мм	от 2 до 33,4
Масса, не более, кг	от 0,2 до 15	от 0,2 до 10	от 0,2 до 15
Материал защитной арматуры	Инконель, Хастеллой
Рабочие условия эксплуатации - температура окружающего воздуха,°С - относительная влажность, %, не более	от -60 до +80 95	от -55 до +80 95
Средняя наработка до отказа, ч, не менее	50000
Средний срок службы, лет, не менее	10

Таблица 17 - Основные технические характеристики ТС модификаций TS-NA-RTD-VC, TS-NA-RTD-PC, TS-EC-RTD-MC, TS-EC-RTD-FC, TS-EC-RTD-TC, TS-IC-RTD-MC, TS-IC-RTD-FC, TS-IC-RTD-TC, TS-EC-RTD-MT, TS-EC-RTD-FT, TS-EC-RTD-TT, TS-IC-RTD-MT, TS-IC-RTD-FT, TS-IC-RTD-TT___________________________________________________________________________________________________

Наименование характеристики	Значение
Наименование характеристики	TS-NA-RTD-VC	TS-NA-RTD-PC	TS-EC-RTD-MC TS-EC-RTD-FC TS-EC-RTD-TC TS-IC-RTD-MC TS-IC-RTD-FC TS-IC-RTD-TC	TS-EC-RTD-MT TS-EC-RTD-FT TS-EC-RTD-TT TS-IC-RTD-MT TS-IC-RTD-FT TS-IC-RTD-TT
Время термической реакции в воде to,63, не более, с	от 8 до 12	8	от 8 до 40
Длина погружаемой части, мм	от 50 до 10000*	от 20 до 100*	от 50 до 10000*	от 50 до 5000*
Диаметр погружаемой части, мм	-	от 3 до 6	-	от 8 до 40
Диаметр датчика, мм	-	от 3 до 6	от 2 до 33,4
Масса, не более, кг	от 0,2 до 10	от 0,2 до 1	от 0,2 до 10	от 0,2 до 15
Материал защитной арматуры	Стекловолокно	Тефлон	Инконель, Хастеллой
Рабочие условия эксплуатации
- температура окружающего воздуха,°С	от -55 до +80		от -60 до +80
- относительная влажность, %, не более	95		95
Средняя наработка до отказа, ч, не менее
- для ТС модификаций TS-NA-RTD-VC			200 000
- для остальных модификаций			50 000
Назначенный срок службы, лет (для ТС
модификаций TS-NA-RTD-VC)			15
Средний срок службы, лет, не менее (для остальных
модификаций)			10

Таблица 18 - Основные технические характеристики ТС модификаций TS-EC-RTD-MN, TS-EC-RTD-FN, TS-EC-RTD-CN, TS-IC-RTD-MN, TS-IC-RTD-FN, TS-IC-RTD-CN, TS-EC-RTD-VC, TS-EC-RTD-VSC, TS-IC-RTD-VC, TS-IC-RTD-VSC, TS-EC-RTD-PC, TS-IC-RTD-PC, TS-RTD-MC, TS-RTD-FC, TS-RTD-TC______________________________________________________________________________________

Наименование характеристики	Значение
Наименование характеристики	TS-EC-RTD-MN TS-EC-RTD-FN TS-EC-RTD-CN TS-IC-RTD-MN TS-IC-RTD-FN TS-IC-RTD-CN	TS-EC-RTD-VC TS-EC-RTD-VSC TS-IC-RTD-VC TS-IC-RTD-VSC	TS-EC-RTD-PC TS-IC-RTD-PC	TS-RTD-MC TS-RTD-FC TS-RTD-TC
Время термической реакции в воде to,63, не более, с	от 8 до 40	от 8 до 12	8	от 8 до 40
Длина погружаемой части, мм	от 50 до 10000*		от 20 до 100*	от 50 до 10000*
Диаметр погружаемой части, мм	-	-	от 3 до 6	-
Диаметр датчика, мм	от 2 до 33,4	-	от 3 до 6	от 2 до 33,4
Масса, не более, кг	от 0,2 до 10		от 0,2 до 1	от 0,2 до 10
Материал защитной арматуры	Инконель, Хастеллой	Стекловолокно	Тефлон	Инконель, Хастеллой
Рабочие условия эксплуатации - температура окружающего воздуха,°С - относительная влажность, %, не более	от -60 до +80 95
Средняя наработка до отказа, ч, не менее - для ТС модификаций TS-EC-RTD-VC, TS-EC-RTD-VSC, TS-IC-RTD-VC, TS-IC-RTD-VSC - для остальных модификаций	200 000 50 000
Назначенный срок службы, лет (для ТС модификаций TS-EC-RTD-VC, TS-EC-RTD-VSC, TS-IC-RTD-VC, TS-IC-RTD-VSC)	15
Средний срок службы, лет, не менее (для остальных модификаций)	10

Таблица 19 - Основные технические характеристики ТС модификаций TS-RTD-MT, TS-RTD-FT, TS-RTD-TT, TS-RTD-MN, TS-RTD-FN, TS-RTD-CN, TS-RTD-VC, TS-RTD-VSC, TS-RTD-PC

Наименование характеристики	Значение
Наименование характеристики	TS-RTD-MT TS-RTD-FT TS-RTD-TT	TS-RTD-MN TS-RTD-FN TS-RTD-CN	TS-RTD-VC TS-RTD-VSC	TS-RTD-PC
Время термической реакции в воде to,63, не более, с	от 8 до 40		от 8 до 12	8
Длина погружаемой части, мм	от 50 до 5000*	от 50 до 10000*		от 20 до 100*
Диаметр погружаемой части, мм	-	-	-	от 3 до 6
Диаметр датчика, мм	от 2 до 33,4		-	от 3 до 6
Масса, не более, кг	от 0,2 до 15	от 0,2 до 10		от 0,2 до 1
Материал защитной арматуры	Инконель, Хастеллой		Стекловолокно	Тефлон
Рабочие условия эксплуатации
- температура окружающего воздуха,°С		от -60 до +80
- относительная влажность, %, не более		95
Средняя наработка до отказа, ч, не менее
- для ТС модификаций TS-RTD-VC, TS-RTD-VSC		200 000
- для остальных модификаций		50 000
Назначенный срок службы, лет (для ТС модификаций TS-RTD-VC,
TS-RTD-VSC)		15
Средний срок службы, лет, не менее (для остальных модификаций)	10

Знак утверждения типа

наносится на титульный лист Паспорта типографским способом или методом штемпелевания.

Комплектность средства измерений

Таблица 20 - Комплектность средства измерений

Наименование	Обозначение	Количество
Т ермопреобразователь сопротивления платиновый	исполнение в соответствии с заказом	1 шт.
Паспорт	-	1 экз.

Сведения о методиках (методах) измерений

Приведены в разделе «Поверка» Паспорта.

Нормативные и технические документы, устанавливающие требования к термопреобразователям сопротивления платиновым TS

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки

Международный стандарт МЭК 60584 (2013, 08). Промышленные чувствительные элементы термометров сопротивления из платины.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.

Стандарт предприятия фирмы-изготовителя Termics S.r.l., Италия.

Изготовитель

Termics S.r.l., Италия

Адрес: Via S. Predengo, 27/29 26022, Castelverde (CR), Italy

Телефон: +39 0372 471488

Факс: +39 0372 471498

Web-сайт: https://www.termics.info

E-mail: termics@tecnosite.it

Испытательный центр

Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66;

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи ФГБУ «ВНИИМС» об аккредитации по проведению испытаний средств измерений в целях утверждения типа в реестре аккредитованных лиц 30004-13.

Лист № 1 Регистрационный № 85218-22 Всего листов 9

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Камеры тепловизионные FLIR A

Назначение средства измерений

Камеры тепловизионные FLIR A (далее по тексту - тепловизоры) предназначены для бесконтактных измерений пространственного распределения радиационной температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого распределения на дисплее монитора персонального компьютера.

Описание средства измерений

Принцип действия тепловизоров основан на преобразовании теплового излучения от исследуемого объекта, передаваемого через оптическую систему на приемник, в цифровой сигнал и отображении его в виде термограммы на дисплее монитора персонального компьютера. Приемник представляет собой неохлаждаемую микроболометрическую матрицу инфракрасных высокочувствительных детекторов фокальной плоскости (FPA). Тепловизоры измеряют температуру и отображают распределение температур на поверхности объекта или на границе разделения различных сред.

Тепловизоры являются стационарными оптико-электронными измерительными микропроцессорными приборами, работающими в инфракрасной области электромагнитного спектра.

Камеры тепловизионные FLIR A изготавливаются в следующих моделях: Ax8, A50, A70, A400, A500, A700. Модели тепловизоров отличаются друг от друга по метрологическим и техническим характеристикам, а также по функциональным особенностям.

Камеры тепловизионные FLIR A модели Ax8 конструктивно выполнены в прямоугольном корпусе из алюминия, на лицевой стороне которого находятся инфракрасный датчик, камера видимого диапазона, светодиодная лампа и монтажные отверстия. На нижней части корпуса распложены разъемы М12 для подключения кабеля питания и Ethernet-кабеля. На боковой части корпуса расположены кнопки сброса до заводских настроек, светодиодные индикаторы состояния питания и Ethernet-соединения.

Камеры тепловизионные FLIR A моделей A50, A70 конструктивно выполнены в прямоугольном корпусе из алюминия, на лицевой стороне которого находятся инфракрасный датчик, камера видимого диапазона. На задней стороне расположены светодиодные индикаторы состояния питания и Ethernet-соединения, антенна, разъемы ввода-вывода питания, RS232/485, Ethernet/PoE и кнопка сброса до заводских настроек.

Камеры тепловизионные FLIR A моделей A400, A500, A700 конструктивно выполнены в цилиндрическом корпусе из алюминия, на лицевой стороне которого находятся инфракрасный датчик, камера видимого диапазона и светодиодные лампы. На задней стороне расположены светодиодные индикаторы состояния питания и Ethemet-соединения, антенна, разъемы ввода-вывода питания, RS232/485, Ethernet/PoE и кнопка сброса до заводских настроек

Внутреннее программное обеспечение тепловизоров позволяет определять максимальную, минимальную, среднюю температуру, температуру в любой точке теплового изображения объекта и т.д. Измерительная информация может быть записана во встроенную память и передана посредством прямого Ethernet-подключения или при помощи беспроводной связи по Wi-Fi (опционально).

Фотографии общего вида камер тепловизионных FLIR A приведены на рисунках 1 -3.

Рисунок 1 - Общий вид камер тепловизионных FLIR A модели Ax8

Рисунок 2 - Общий вид камер тепловизионных FLIR A моделей A50, A70

Рисунок 3 - Общий вид камер тепловизионных FLIR A моделей A400, A500, A700

Пломбирование тепловизоров не предусмотрено. Заводской номер камеры тепловизионной FLIR A наносится на шильдике, находящимся на корпусе тепловизора. Конструкция тепловизоров не предусматривает нанесение знака поверки на средство измерений.

Программное обеспечение

Программное обеспечение (ПО) тепловизоров состоит из двух частей: из встроенного и автономного ПО.

Метрологически значимым является только встроенное ПО, находящееся в ПЗУ, размещенном внутри корпуса тепловизора, и недоступное для внешней модификации.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.

Идентификационные данные встроенной части ПО приведены в таблицах 1-3.

Таблица 1 - Идентификационные данные ПО камер тепловизионных FLIR А модели Ax8

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Firmware
Номер версии (идентификационный номер) ПО, не ниже	1.1.8
Цифровой идентификатор программного обеспечения	не доступен

Таблица 2 - Идентификационные данные ПО камер тепловизионных FLIR А моделей A50, A70

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Firmware
Номер версии (идентификационный номер) ПО, не ниже	2.23.28
Цифровой идентификатор программного обеспечения	не доступен

Таблица 3 - Идентификационные данные ПО камер тепловизионных FLIR А моделей A400,

A500, A700

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Firmware
Номер версии (идентификационный номер) ПО, не ниже	2.0.22
Цифровой идентификатор программного обеспечения	не доступен

Автономное программное обеспечение FLIR Thermal Studio или FLIR Tools устанавливается на персональный компьютер и предназначено для визуализации измеренной тепловизором температуры, а также для управления тепловизором и последующей обработки и анализа термограмм, полученных в процессе измерений температуры.

Метрологические и технические характеристики

Метрологические и основные технические характеристики тепловизоров в зависимости от модели приведены в таблицах 4-9.

Таблица 4 - Метрологические характеристики камер тепловизионных FLIR A модели Ax8

Наименование характеристики	Значение характеристики
Диапазон измерений температуры, °С	от -10 до +150
Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -10 до +100 °С включ., °С	±2,0
Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С, %	±2,0
Порог температурной чувствительности (при температуре объекта +30 °С), °С	< 0,1
Спектральный диапазон, мкм	от 7,5 до 13
Углы поля зрения, градус по горизонтали х градус по вертикали	48,0°х37,0°
Фокусное расстояние, мм	1,54
Пространственное разрешение, мрад	11,1
Коэффициент излучательной способности (изменяемый)	от 0,01 до 1,00

Таблица 5 - Метрологические характеристики камер тепловизионных FLIR A моделей A50,

A70

Наименование характеристики	Значение характеристики (в зависимости от модели)
	A50	A70
Диапазон измерений температуры^(*), °С	от -20 до +175 от +175 до +1000	от -20 до +175 от -20 до +250 от +175 до +1000
Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -20 до +100 °С включ., °С	±2,0
Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С, %	±2,0
Порог температурной чувствительности (при температуре объекта +30 °С), °С (в зависимости от используемого объектива): - объектив 29° - объектив 51° - объектив 95°	<0,035 <0,035 <0,045	<0,045 <0,045 <0,06
Спектральный диапазон, мкм	от 7,5 до 14

Наименование характеристики

Значение характеристики (в зависимости от модели)

A50

A70

Углы поля зрения, градус по горизонтали х градус по вертикали (в зависимости от используемого объектива):

- объектив 29°
- объектив 51°
- объектив 95°

29,0°х22,0°

51,0°х39,0°

95,0°х74,0°

Фокусное расстояние, мм

(в зависимости от используемого объектива):

- объектив 29°
- объектив 51°
- объектив 95°

14,3

8,2

4,1

Пространственное разрешение, мрад

(в зависимости от используемого объектива):

- объектив 29°
- объектив 51°
- объектив 95°

1,2

2,1

4,0

0,84

1,5

2,9

Коэффициент излучательной способности (изменяемый)

от 0,01 до 1,00

Примечание:

^($) - переключается вручную или автоматически

Таблица 6 - Метрологические характеристики камер тепловизионных FLIR A моделей A400, A500, A700

Наименование характеристики	Значение характеристики (в зависимости от модели)
Наименование характеристики	A400	A500	A700
Диапазон измерений температуры^(*), °С			от -20 до
	от -20 до +120		+120
	от 0 до +650		от 0 до +650
	от +300 до +1500		от +300 до
			+2000
Пределы допускаемой абсолютной
погрешности измерений температуры в диапазоне от -20 до +100 °С включ., °С		±2,0
Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С, %	±2,0
Порог температурной чувствительности (при температуре объекта +30 °С), °С (в зависимости от используемого объектива): - объектив 14°		< 0,05
- объектив 24°		< 0,04
- объектив 42°		<0,03
Спектральный диапазон, мкм	от 7,5 до 14

Наименование характеристики	Значение характеристики (в зависимости от модели)
Наименование характеристики	A400	A500	A700
Углы поля зрения, градус по горизонтали х градус по вертикали (в зависимости от используемого объектива): - объектив 14°		14,0°х10,0°
- объектив 24°		24,0°х18,0°
- объектив 42°		42,0°х32,0°
Фокусное расстояние, мм (в зависимости от используемого объектива): - объектив 14°		29
- объектив 24°		17
- объектив 42°		10
Пространственное разрешение, мрад (в зависимости от используемого объектива): - объектив 14°	0,75	0,52		0,38
- объектив 24°	1,31	0,9		0,66
- объектив 42°	2,41	1,66		1,20
Коэффициент излучательной способности (изменяемый)	от 0,01 до 1,00
Примечание:
⁽⁾ - переключается вручную или автоматически

Таблица 7 - Основные технические характеристики камер тепловизионных FLIR A модели

Ax8

Наименование характеристики	Значение
Количество пикселей матрицы детектора, пикселихпиксели	80x60
Масса (с аккумуляторными батареями), кг, не более	0,13
Запись изображений или частота обновлений, Г ц	9
Габаритные размеры, мм (длина х ширина х ширина), не более: - без разъемов - с разъемами	54x25x79 54x25x95
Напряжение питания, В	от 10,8 до 30
Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, %	от 0 до +50 от 10 до 95 (без конденсации)
Средняя наработка до отказа, ч, не менее	15 000
Средний срок службы, лет, не менее	5

Таблица 8 - Основные технические характеристики камер тепловизионных FLIR A моделей

A50, A70

Наименование характеристики	Значение характеристики (в зависимости от модели)
	A50	A70
Количество пикселей матрицы детектора, пиксели^пиксели	464x348	640x480
Масса, кг, не более	0,52
Запись изображений или частота обновлений, Гц	30
Габаритные размеры, мм (длина х ширина х ширина), не более	107x67x57
Напряжение питания, В	от 18 до 56
Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, %	от -20 до +35 (до +50 °C при использовании пластин охлаждения) от 10 до 95 (без конденсации)
Средняя наработка до отказа, ч, не менее	15 000
Средний срок службы, лет, не менее	5

Таблица 9 - Основные технические характеристики камер тепловизионных FLIR A моделей

A400, A500, A700

Наименование характеристики	Значение характеристики (в зависимости от модели)
	A400	A500	A700
Количество пикселей матрицы детектора, пикселихпиксели	320x240	464x348	640x480
Масса, кг, не более	0,82
Запись изображений или частота обновлений, Гц	30
Габаритные размеры, мм (длина х ширина х ширина), не более	123x77x77
Напряжение питания, В	от 18 до 56
Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, %	от -20 до +50 от 10 до 95 (без конденсации)
Средняя наработка до отказа, ч, не менее	15 000
Средний срок службы, лет, не менее	5

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации на тепловизор типографским способом.

Лист № 8 Всего листов 9 Комплектность средства измерений

Таблица 10 - Комплектность средства измерений

Наименование	Обозначение	Количество
Камера тепловизионная	FLIR А (обозначение модели - в соответствии с заказом)	1 шт.
Кабель Ethernet M12	-	1 шт.
Руководство по эксплуатации на камеры тепловизионные FLIR А модели Ax8 (на русском языке)	-	1 экз. (в зависимости от модели тепловизора)
Руководство по эксплуатации на камеры тепловизионные FLIR A моделей A50, A70 (на русском языке)
Руководство по эксплуатации на камеры тепловизионные FLIR A моделей A400, A500, A700 (на русском языке)
Пластины охлаждения (для моделей А50, А70)	-	1 шт.
Инструмент для регулировки фокуса (для моделей А50, А70)	-	1 шт.

Сведения о методиках (методах) измерений

приведены в разделе 12.3 Руководства по эксплуатации (для модели Ax8), в разделе 10.4 Руководства по эксплуатации (для моделей A50, А70, A400, A500, A700).

Нормативные и технические документы, устанавливающие требования к камерам тепловизионным FLIR A

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.

Стандарт предприятия на камеры тепловизионные FLIR A, разработанный фирмой «FLIR Systems AB», Швеция.

Изготовитель

Фирма «FLIR Systems AB», Швеция

Адрес: Antennvagen 6, SE-187 66 Taby, Sweden, Швеция

Телефон: +46 8-753 25 00

Web-сайт: www.flir.com

E-mail: flir@flir.com

Заводы-изготовители

Фирма «FLIR Systems AB», Швеция

Адрес: Antennvagen 6, SE-187 66 Taby, Sweden, Швеция

Телефон: +46 8-753 25 00

Web-сайт: www.flir.com

E-mail: flir@flir.com

Фирма «FLIR Systems Estonia OU», Эстония

Адрес: Osmussaare 1, 13811 Tallinn, Estonia

Телефон: +7 372 606-39-00

Web-сайт: www.flir.com

E-mail: flir@flir.com

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел./факс: (495) 437-55-77 / 437-56-66

E-mail: office@vniims.ru, Web-сайт: www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.

Лист № 1 Регистрационный № 85219-22 Всего листов 10

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы автоматического действия Чеквейер ЧВ-02

Назначение средства измерений

Весы автоматического действия Чеквейер ЧВ-02 (далее — весы) предназначены для динамических измерений массы, сортировки и/или маркировки фасованных товаров.

Описание средства измерений

Принцип действия весов основан на преобразовании действующей на весы силы, создаваемой взвешиваемым объектом на чувствительный элемент весоизмерительного датчика, в электрический сигнал. Электрический сигнал от весоизмерительного датчика передается в аналогово-цифровой преобразователь. Преобразованный сигнал поступает в компьютерный терминал для обработки и индикации результатов измерений.

Весы взвешивают предварительно собранные отдельные грузы или подразделяют фасованную продукцию различной массы на две и более подгруппы в зависимости от значения разности между их массой и номинальным установленным значением.

Конструктивно весы состоят из грузоприемного устройства, грузопередающего устройства, весоизмерительного устройства, основания, включающего в себя шкаф управления, дисплея. Дополнительно в состав весов могут входить датчики наличия взвешивающего объекта, принтер-аппликатор, отбраковщик, дополнительный дисплей, система технического зрения и дополнительный принтер этикеток. В состав весоизмерительного устройства входит два весоизмерительных датчика и блок аналого-цифрового преобразователя.

Грузоприемное устройство устанавливается на металлическую раму и выполнено в виде платформы с конвейером и дополнительных грузовых конвейеров для подачи, приема и перемещения груза. Взвешивающая часть грузоприемного устройства с конвейером опирается на весоизмерительные датчики и состоит из одной грузоприемной платформы. Взвешивание груза происходит при его перемещении по конвейеру. Грузопередающие устройства (узлы встройки) поставляются с весоизмерительным датчиком и служат для обеспечения нормальной работы весов при деформации грузоприемной платформы. По требованию заказчика грузоприемная платформа накрывается защитным кожухом.

Компьютерный терминал предназначен для управления весами и индикации результатов взвешивания.

Датчики наличия взвешивающего объекта предназначены для определения размеров, положения взвешивающего объекта на конвейере и подачи сигналов для начала процесса взвешивания и этикетирования.

В весах устанавливаются датчики весоизмерительные тензорезисторные Bend Beam, модификации L6N, B6N фирмы «Zhonghang Electronic Measuring Instrument CO., LTD» (ZEMIC), Китай (рег. №55198-19).

Весы имеют интерфейс RJ-45 (Ethernet) для подключения к персональному компьютеру, принтеру, камере, локальной сети предприятия.

Модификации весов различаются метрологическими характеристиками.

Весы имеют обозначения:

ЧВ-02-LVT-P, где:

ЧВ-02 - обозначение типа весов;

L - обозначение габаритных размеров платформы (K - 200x300 мм; C - 400x300 мм, Б - 700x400 мм; Г - 1200x400 мм);

V - обозначение скорости движения конвейерной ленты (Х - 20 - 40 м/мин; Л - 10 -25 м/мин);

Т - обозначение наличия функции печати и отбраковки (Р - печать этикетки; В - отбраковка);

Р - обозначение максимальной нагрузки в килограммах (6, 15, 30, 60).

В весах предусмотрены следующие устройства:

- полуавтоматическое устройство установки нуля;
- автоматическое устройство установки нуля;
- устройство выборки массы тары;
- устройство предварительного задания массы тары.

Знак поверки на весы не наносится.

Рисунок 1 - Общий вид весов автоматического действия Чеквейер ЧВ-02

Рисунок 2 - Общий вид весов автоматического действия Чеквейер ЧВ-02

Рисунок 3 - Общий вид компьютерного терминала

В весах предусмотрена защита от несанкционированного изменения установленных регулировок (регулировки чувствительности (юстировки)) при помощи программного двадцатичетырехразрядного несбрасываемого счетчика, показания которого меняются случайным образам автоматически при каждой юстировке. Генератор случайных чисел выдает случайное число. Данное число при юстировке записывается в память блока аналоговоцифровой преобразователь датчика. При замене или при повторной юстировке датчика повторить это число невозможно.

Для контроля показаний счетчика (кода юстировки) в управляющей программе нажать на кнопку «весы», в открывшемся окне отобразится код юстировки.

Пломбирование весов не предусмотрено.

Маркировка весов производится заводским способом на фирменной, разрушающейся при снятии планке, на корпусе электрошкафа на которой нанесено:

- торговая марка изготовителя;

- модификация весов;

- версия программного обеспечения;

- серийный номер весов в виде цифро-буквенного обозначения;

- год выпуска;

- класс точности по ГОСТ Р 54796-2011;

- максимальная нагрузка (Max);

- минимальная нагрузка (Min);

- поверочное деление (e=);

- действительная цена деления (d);

- максимальная масса компенсации тары (T = + );

- максимальная масса выборки тары (T = - );
- максимальная скорость движения конвейерной ленты;
- напряжение питания;
- частота питания;
- диапазон температуры;
- знак утверждения типа.

Программное обеспечение

В весах используется встроенное во взвешивающий модуль и компьютерный терминал программное обеспечение.

Программное обеспечение, встроенное во взвешивающий модуль, выполняет функции по сбору, обработке, хранению, передаче измерительной информации.

Программное обеспечение, встроенное в компьютерный терминал, выполняет функции по сбору, обработке, хранению, передаче и предоставлению измерительной информации.

Идентификация программы компьютерного терминала: выводится в управляющей программе в правом нижнем углу.

Идентификация программы взвешивающего модуля: в управляющей программе нажать на кнопку «весы» и в открывшемся окне отобразится номер версии программного обеспечения и проверочный код юстировки.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует высокому уровню по Р 50.2.077-2014.

Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.

Таблица 1 - Идентификационные данные (признаки) программного обеспечения

Идентификационные данные (признаки)	Значения
Идентификационные данные (признаки)	Взвешивающий модуль	Компьютерный терминал
Идентификационное наименование программного обеспечения	-	-
Номер версии (идентификационный номер) программного обеспечения*	1.14.74	WLine-1.7
Цифровой идентификатор программного обеспечения	-	-
* Номер версии программного обеспечения должен быть не ниже

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Класс точности по ГОСТ Р 54796-2011	ХШ(1) и/или Y(a)
Сходимость (размах) показаний	^\|mP^e\|
Диапазон установки на нуль (суммарный) устройств установки нуля и слежения за нулем, не более	4 % от Max
Диапазон устройства первоначальной установки нуля, не более	20 % от Max
Максимальный диапазон устройства выборки массы тары весов	от 0 до Мах

Таблица 3 - Метрологические характеристики весов

Обозначение весов	Максимальная нагрузка, Мах, г	Минимальная нагрузка, Min, г	Действительная цена деления (d), поверочное деление (е), г	Интервалы взвешивания, г	Пределы допускаемой средней погрешности при первичной поверке (в эксплуатации) для весов класса ХШ(1), г	Число пове-роч-ных делений (n)
ЧВ-02- LVT-3	3000	50	1	от 50 до 500 включ. св. 500 до 2000 включ. св. 2000 до 3000 включ.	±0,5 (±1,0) ±1,0 (±2,0) ±1,5 (±3,0)	3000
ЧВ-02- LVT-6	6000	100	2	от 100 до 1000 включ. св. 1000 до 4000 включ. св. 4000 до 6000 включ.	±1,0 (±2,0) ±2,0 (±4,0) ±3,0 (±6,0)	3000
ЧВ-02- LVT-15	15000	100	5	от 100 до 2500 включ. св. 2500 до 10000 включ. св. 10000 до 15000 включ.	±2,5 (±5,0) ±5,0 (±10,0) ±7,5 (±15,0)	3000

Продолжение таблицы 3

Обозна

чение весов

Максимальная нагрузка,

Мах, г

Минимальная нагрузка,

Min, г

Действительная цена деления

(d), поверочное деление (е), г

Интервалы взвешивания, г

Пределы допускаемой средней погрешности при первичной поверке (в эксплуатации) для весов класса

ХШ(1), г

Число пове-роч-ных делений (n)

ЧВ-02-

LVT-30

30000

200

от 200 до 5000 включ.

св. 5000 до 20000 включ.

св. 20000 до 30000 включ.

±5,0 (±10,0) ±10,0 (±20,0) ±15,0 (±30,0)

3000

ЧВ-02-

LVT-60

60000

400

от 400 до 10000 включ. св. 10000 до 40000 включ.

св. 40000 до 60000 включ.

±10,0 (±20,0)

±20,0 (±40,0)

±30,0 (±60,0)

3000

Таблица 4 - Метрологические характеристики весов

Обозначение весов	Значение массы нагрузки, m, г	Предел допускаемого стандартного отклонения (в процентах от значения массы нагрузки m или в граммах) для весов класса XIII(1)
Обозначение весов	Значение массы нагрузки, m, г	при первичной поверке	в эксплуатации
	от 50 включ.	0,48 %	0,6 %
	св. 50 до 100 включ.	0,24 г	0,3 г
	св. 100 до 200 включ.	0,24 %	0,3 %
ЧВ-02-СУТ-3	св. 200 до 300 включ.	0,48 г	0,6 г
	св. 300 до 500 включ.	0,16 %	0,2 %
	св. 500 до 1000 включ.	0,8 г	1,0 г
	св. 1000 до 3000 включ.	0,08 %	0,1 %
	от 100 включ.	0,24 г	0,3 г
	св. 100 до 200 включ.	0,24 %	0,3 %
ЧВ-02-СУТ-6	св. 200 до 300 включ.	0,48 г	0,6 г
	св. 300 до 500 включ.	0,16 %	0,2 %
	св. 500 до 1000 включ.	0,8 г	1,0 г
	св. 1000 до 6000 включ.	0,08 %	0,1 %
	от 100 включ.	0,24 г	0,3 г
	св. 100 до 200 включ.	0,24 %	0,3 %
	св. 200 до 300 включ.	0,48 г	0,6 г
ЧВ-02-СУТ-15	св. 300 до 500 включ.	0,16 %	0,2 %
	св. 500 до 1000 включ.	0,8 г	1,0 г
	св. 1000 до 10000 включ.	0,08 %	0,1 %
	св. 10000 до 15000 включ.	8 г	10 г

Продолжение таблицы 4

Обозначение весов	Значение массы нагрузки, m, г	Предел допускаемого стандартного отклонения (в процентах от значения массы нагрузки m или в граммах) для весов класса XIII(1)
Обозначение весов	Значение массы нагрузки, m, г	при первичной поверке	в эксплуатации
	от 200 включ.	0,24 %	0,3 %
	св. 200 до 300 включ.	0,48 г	0,6 г
	св. 300 до 500 включ.	0,16 %	0,2 %
ЧВ-02-СУТ-30	св. 500 до 1000 включ.	0,8 г	1,0 г
	св. 1000 до 10000 включ.	0,08 %	0,1 %
	св. 10000 до 15000 включ.	8 г	10 г
	св. 15000 до 30000 включ.	0,53 %	0,067 %
	св. 400 до 500 включ.	0,16 %	0,2 %
	св. 500 до 1000 включ.	0,8 г	1,0 г
ЧВ-02-СУТ-60	св. 1000 до 10000 включ.	0,08 %	0,1 %
	св. 10000 до 15000 включ.	8 г	10 г
	св. 15000 до 60000 включ.	0,53 %	0,067 %

Таблица 5 - Метрологические характеристики весов

Обозначение весов	Интервалы взвешивания, г	Пределы допускаемой погрешности при первичной поверке (в эксплуатации) для весов класса Y(a), г
ЧВ-02-СУТ-3	от 50 до 500 включ. св. 500 до 2000 включ. св. 2000 до 3000 включ.	±1,0 (±1,5) ±1,5 (±2,5) ±2,0 (±3,5)
ЧВ-02-СУТ-6	от 100 до 1000 включ. св. 1000 до 4000 включ. св. 4000 до 6000 включ.	±2,0 (±3,0) ±3,0 (±5,0) ±4,0 (±7,0)
ЧВ-02-СУТ-15	от 100 до 2500 включ. св. 2500 до 10000 включ. св. 10000 до 15000 включ.	±5,0 (±7,5) ±7,5 (±12,5) ±10,0 (±17,5)
ЧВ-02-СУТ-30	от 200 до 5000 включ. св. 5000 до 20000 включ. св. 20000 до 30000 включ.	±10,0 (±15,0) ±15,0 (±25,0) ±20,0 (±35,0)
ЧВ-02-СУТ-60	от 400 до 10000 включ. св. 10000 до 40000 включ. св. 40000 до 60000 включ.	±20,0 (±30,0) ±30,0 (±50,0) ±40,0 (±70,0)

Таблица 6 - Основные технические характеристики

Наименование характеристики	Значение
Наименование характеристики	ЧВ-02- LVT-3	ЧВ-02- LVT-6	ЧВ-02- LVT-15	ЧВ-02- LVT-30		ЧВ-02- LVT-60
Обозначение весоизмерительного
датчика		L6N-C3, B6N-C3
Максимальная скорость грузовой транспортной системы, м/мин	40	40	20	20		20
Габаритные размеры грузоприемного устройства, мм, не более:
- длина	400	700	700		1200	1200
- ширина	300	400	400		400	400
Габаритные размеры весов, мм, не более:
длина	1800	2100	2100		2600	2600
ширина	800	900	900		900	900
высота	1000	1000	1000		1000	1000
Масса весов, кг, не более	500
Параметры электрического питания:
- напряжение переменного тока, В		от 198 до 242
- частота переменного тока, Г ц			от 49 до 51
Потребляемая мощность, Вт, не более	500
Условия эксплуатации весов:
- диапазон температуры, °С			от +5 до +35
- относительная влажность воздуха при 25 °С, %, не более			80
Средний срок службы, лет	8
Вероятность безотказной работы за 2000 ч	0,9

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации и заводским способом на планку на корпусе электрошкафа.

Комплектность средства измерений

Таблица 7 - Комплектность средства измерений

Наименование	Обозначение	Количество
Весы автоматического действия	Чеквейер ЧВ-02	1 шт.
Руководство по эксплуатации	ЧВ-02.01.00.003	1 экз.
Паспорт	ЧВ-02.01.00.002	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе «Подготовка и порядок работы» руководства по эксплуатации «Весы автоматического действия Чеквейер ЧВ-02. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к весам автоматического действия Чеквейер ЧВ-02

Государственная поверочная схема для средств измерений массы, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии от 29.12.2018 г. № 2818

ГОСТ Р 54796-2011 Устройства весоизмерительные автоматические. Часть 1. Метрологические и технические требования. Методы испытаний

ТУ 4274-002-39078811-2021 Весы автоматического действия Чеквейер ЧВ-02. Технические условия

Правообладатель

Общество с ограниченной ответственностью «АРНИ-ГРУПП» (ООО «АРНИ-ГРУПП»)

ИНН 6732178473

Юридический адрес: 214000, Смоленская область, г. Смоленск, ул. Октябрьской Революции, дом 9 корпус 2, офис 509

Адрес деятельности: 119619, г. Москва, Производственная улица, 11с6, оф.112 Телефон: (495) 740-59-66

Web-сайт: www.print-apply.ru

E-mail: info@ print-apply.ru

Изготовитель

Общество с ограниченной ответственностью «АРНИ-ГРУПП» (ООО «АРНИ-ГРУПП»)

ИНН 6732178473

Юридический адрес: 214000, Смоленская область, г. Смоленск, ул. Октябрьской Революции, дом 9 корпус 2, офис 509

Адрес деятельности: 119619, г. Москва, Производственная улица, 11с6, оф.112 Телефон: (495) 740-59-66

Web-сайт: www.print-apply.ru

E-mail: info@ print-apply.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 190005, Россия, Санкт-Петербург, Московский пр., 19

Телефон: (812) 251-76-01

Факс: (812) 713- 01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.311541

Лист № 1 Регистрационный № 85220-22 Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи температуры измерительные беспроводные SmartLine Wireless

Назначение средства измерений

Преобразователи температуры измерительные беспроводные SmartLine Wireless (далее по тексту - ИП или преобразователи) предназначены для измерений и преобразования сигналов, поступающих от термопреобразователей сопротивления (ТС), термоэлектрических преобразователей (ТП), терморезисторов, устройств с выходным активным сопротивлением электрическому току, милливольтовых устройств постоянного тока, и устройств с выходными аналоговыми сигналами постоянного тока в диапазоне от 0 до 20 мА или от 4 до 20 мА в цифровые сигналы для последующей передачи посредством беспроводных сетей.

Описание средства измерений

Принцип работы преобразователей состоит в следующем: измеренный аналоговый сигнал с подключенного термопреобразователя или иного устройства поступает на вход ИП, где он преобразуется с помощью аналогово-цифрового преобразователя (АЦП) в дискретный сигнал. Далее он обрабатывается с помощью микропроцессора и поступает на ЖК-дисплей преобразователя и также может быть передан посредством беспроводных сетей передачи данных, работающих в диапазонах частот от 2400 до 2483,5 МГц, на другие устройства, включенные в беспроводную локальную сеть.

Преобразователи конструктивно выполнены в цилиндрическом стальном ударопрочном корпусе с ЖК индикатором. Корпус закрывается резьбовой крышкой и имеет резьбовые отверстия для подключения первичных термопреобразователей или иных устройств, а также вывод для подключения антенны. Антенна, подключаемая к ИП при помощи высокочастотного кабеля, может располагаться на расстоянии до 20 м от корпуса преобразователя.

Внутри корпуса преобразователей размещены: батарейный отсек или блок питания (в зависимости от выбранной опции), печатные платы с элементами электрической схемы. Все цепи преобразователей (вход, выход, питание) гальванически развязаны.

Конфигурация преобразователей изменяется при помощи устройств, работающих по протоколу беспроводной связи ISA100.

Преобразователи изготавливаются в 3-х моделях (STIW400, STUW750, STUW751), различающихся по метрологическим характеристикам и по функциональным особенностям.

Преобразователи измерительные модели STIW400 имеют четыре канала для входных сигналов от термоэлектрических преобразователей, милливольтовых устройств, для термопреобразователей сопротивления, двухпроводных и трехпроводных резистивных датчиков, и дискретных входов. Все входные каналы преобразователей являются универсальными и могут быть сконфигурированы для измерения различных типов сигналов, при этом выбор термопреобразователя сопротивления или трехпроводного резистивного датчика на канале №1 и (или) канале №3 делает недоступными для использования канал №2 и (или) канал №4 соответственно.

ИП модели STUW750 имеют три канала для измерений входных сигналов от термоэлектрических преобразователей, милливольтовых устройств, устройств с выходным унифицированным сигналом силы постоянного тока, двухпроводных резисторов и дискретных сигналов. Все три канала преобразователей являются универсальными и могут быть сконфигурированы для измерения различных типов сигналов.

ИП модели STUW751 имеют два канала для входных сигналов от термоэлектрических преобразователей и милливольтовых устройств, устройств с выходным унифицированным сигналом силы постоянного тока, двухпроводных резисторов и дискретных входов, а также один выделенный канал для дискретного входа. Для конфигурирования доступны только первый и второй каналы.

Серийный номер наносится на корпус ИП при помощи информационной таблички.

Конструкция преобразователей не предусматривает нанесение знака поверки на средство измерений.

Общий вид ИП со всенаправленной антенной, а также общий вид направленной антенны представлен на рисунках 1 и 2.

|опеУ*4

место нанесения серийного номера

Рисунок 1 - Общий вид преобразователей температуры измерительных беспроводных SmartLine Wireless с подключенной всенаправленной антенной

Рисунок 2 - Общий вид направленной антенны

Пломбирование преобразователей не предусмотрено.

Программное обеспечение

Программное обеспечение (ПО) ИП состоит из встроенной и автономной части ПО. Для функционирования преобразователей необходимо наличие встроенной части ПО, являющейся метрологически значимой. ПО «Firmware» устанавливается на заводе-изготовителе во время производственного цикла в ПЗУ СИ. Конструкция неразборного корпуса измерительного преобразователя исключает возможность несанкционированного влияния на ПО СИ.

Идентификационные данные программного обеспечения ИП приведены в таблице 1. Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные	Значение
Идентификационное наименование ПО	Firmware
Номер версии (идентификационный номер) ПО, не ниже	1.000100
Цифровой идентификатор ПО	недоступен

Автономное программное обеспечение устанавливается на персональный компьютер и предназначено для визуализации измерительной информации, а также для конфигурирования преобразователей.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики преобразователей модели STIW400

Тип НСХ¹⁾, входные сигналы	Диапазон измерений	Пределы допускаемой основной приведенной погрешности, % (от диапазона измерений)²⁾	Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающего воздуха в рабочем диапазоне температур от нормальных условий (от +20 до + 30 °С включ.), % (от диапазона измерений) / 1 °C
Pt100 (а=0,00385 °С^-1)	от -184 до +649 °C	±0,2	±0,01
Pt200 (а=0,00385 °С^-1)	от -184 до +649 °C
Pt500 (а=0,00385 °С^-1)	от -184 до +649 °C
B	от +300 до +1816 °C	±0,1	±0,01
E	от -100 до +1000 °C
J	от -18 до +871 °C
K	от -18 до +1372 °C
N	от -18 до +1300 °C
R	от -18 до +1704 °C
S	от -18 до +1704 °C
T	от -100 до +371 °C
Напряжение постоянного тока	от 0 до 10 мВ
	от 0 до 50 мВ
	от 0 до 100 мВ

Тип НСХ¹⁾, входные сигналы	Диапазон измерений
Сопротивление постоянного тока по 2/3-проводной схеме	от 0 до 100 Ом
	от 0 до 200 Ом
	от 0 до 500 Ом
	от 0 до 1000 Ом
Примечания: ¹⁾ - типы НСХ термопреобразователей сопрот лей по ГОСТ 6651-2009 (МЭК 60751 (2008, 07 соответственно. ²⁾ - пределы допускаемой основной приведенн дены без учета допускаемой абсолютной погр ции температуры свободных (холодных) конц При расчете суммарной погрешности измерен прибавить к расчетному абсолютному значени ния сигналов ТП.

Пределы допускаемой основной приведенной погрешности, % (от диапазона измерений)²⁾

Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающего воздуха в рабочем диапазоне температур от нормальных условий (от +20 до + 30 °С включ.), % (от диапазона измерений) / 1 °C

±0,2

±0,01

ивления и термоэлектрических преобразовате-)) и ГОСТ Р 8.585-2001 (МЭК 60584-1 (2013))

ой погрешности измерения сигналов ТП приве-ешности внутренней автоматической компенса-ов термопары, пределы которой равны ±0,5 °С.

ий данное значение (со знаком "+") необходимо ю основной приведенной погрешности измере-

Таблица 3 - Метрологические характеристики преобразователей моделей STUW750, STUW751

Тип НСХ¹⁾, входные сигналы	Диапазон измерений
B	от +300 до +1816 °C
E	от -100 до +1000 °C
J	от -18 до +871 °C
K	от -18 до +1372 °C
N	от -18 до +1300 °C
R	от -18 до +1704 °C
S	от -18 до +1704 °C
T	от -100 до +371 °C
Напряжение постоянного тока	от 0 до 10 мВ
	от 0 до 50 мВ
	от 0 до 100 мВ
2-проводной резистор	от 0 до 100 Ом
	от 0 до 200 Ом
	от 0 до 500 Ом
	от 0 до 1000 Ом
Сила постоянного тока	от 0 до 20 мА
Сила постоянного тока	от 4 до 20 мА
Примечания: ¹⁾ - типы НСХ термоэлектрических преобразо (2013)). ²⁾ - пределы допускаемой основной приведенн дены без учета допускаемой абсолютной погр ции температуры свободных (холодных) конц При расчете суммарной погрешности измерен прибавить к расчетному абсолютному значени ния сигналов ТП.

Пределы допускаемой основной приведенной погрешности, % (от диапазона измерений)²⁾	Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающего воздуха в рабочем диапазоне температур от нормальных условий (от +20 до + 30 °С включ.), % (от диапазона измерений) / 1 °C
±0,1	±0,01
±0,3	±0,015
±0,1	±0,01
вателей по ГОСТ Р 8.585-2001 (МЭК 60584-1 ой погрешности измерения сигналов ТП приве-ешности внутренней автоматической компенса-ов термопары, пределы которой равны ±0,5 °С. ий данное значение (со знаком "+") необходимо ю основной приведенной погрешности измере-

Таблица 4 - Основные технические характеристики ИП

Наименование характеристики	Значение характеристики
Напряжение питания, В	3,6 (литий-тионилхлоридная батарея 2 шт.) от 16 до 28 (от источника постоянного тока) ¹⁾
Габаритные размеры, мм, не более: - без учета выносной антенны - с учетом выносной антенны	150x160x175 165x363x175
Масса, кг, не более	4,2
Средняя наработка на отказ, ч, не менее	220000
Средний срок службы ИП, лет, не менее	25
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %,	от -55 до +85 ²⁾ 100
Маркировка взрывозащиты	0Ex ia IIC T4 Ga X 2Ex ic IIC T4 Gc X 1Ex tb [ia Da] IIIC T95°C...T125°C Db X 1Ex db [ia Ga] IIC T6...T4 Gb X
Примечания: ¹⁾ - данный вариант питания поставляется по специальному заказу; ²⁾ - в диапазоне температуры окружающей среды от -55 до -20 °С не включ. считывание результатов измерений осуществляется только с использованием протокола беспроводной связи ISA100.

Знак утверждения типа

наносится на титульные листы паспорта и руководства по эксплуатации (в правом верхнем углу) типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность ИП

Наименование	Количество	Примечание
Преобразователь температуры измерительный беспроводной SmartLine Wireless	1 шт.	модель в соответствии с заказом
Руководство по эксплуатации (на русском языке)	1 экз.	на бумажном носителе или в электронном виде
Паспорт (на русском языке)	1 экз.	-
Комплект монтажных принадлежностей	1 шт.	в зависимости от заказа
Литий-тионилхлоридная батарея	2 шт.	в зависимости от заказа
Всенаправленная антенна 8 дБи	1 шт.	в зависимости от заказа
Направленная антенна 14 дБи	1 шт.	в зависимости от заказа

Сведения о методиках (методах) измерений

приведены в разделе «Методы измерений» паспорта на преобразователь.

Нормативные и технические документы, устанавливающие требования к преобразователям измерительным беспроводным SmartLine Wireless

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

Международный стандарт МЭК 60751 (2008, 07) Промышленные чувствительные элементы термометров сопротивления из платины

Международный стандарт МЭК 60584-1 (2013) Термопары. Часть 1. Спецификации и допуски для электродвижущей силы (EMF)

Приказ Росстандарта от 30.12.2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»

Приказ Росстандарта от 01.10.2018 г. № 2091 «Об утверждении государственной пове рочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10^-16 до 100 А»

Приказ Росстандарта от 30.12.2019 №3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»

Стандарт предприятия Honeywell International Inc, США на Преобразователи температуры измерительные беспроводные SmartLine Wireless

Изготовитель

Honeywell International Inc, США

Адрес: 251 Little Falls Drive, Wilmington, New Castle Country, Delaware, 19809, Соединенные Штаты Америки

Завод-изготовитель

Honeywell System Sensor de Mexico, S. de R. L. de C. V., Мексика

Адрес: Avenida Miguel De La Madrid #8102 Colonia Lote Bravo Cd. Juarez, Chihuahua C. P. 32695 Mexico, Мексика

Телефон: +1 521 656 300 0725

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46

Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66;

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц 30004-13.

Лист № 1

Всего листов 6

Регистрационный № 85221-22

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики измерительные «ТОРИК СИ»

Назначение средства измерений

Датчики измерительные «ТОРИК СИ» (далее по тексту - датчики) предназначены для измерений температуры и относительной влажности на всех уровнях холодовой цепи при хранении и транспортировании термолабильных препаратов и индикации превышения или не превышения установленных пороговых значений температуры.

Описание средства измерений

Принцип действия датчиков основан на аналого-цифровом преобразовании электрических сигналов, пропорциональных измеряемым величинам, поступающих от встроенных первичных преобразователей температуры и относительной влажности.

Датчики конструктивно выполнены в неразборном пластиковом корпусе. Внутри корпуса датчиков расположен управляющий микроконтроллер и печатная плата с расположенным на ней первичными преобразователями температуры и относительной влажности.

Датчики изготавливаются в следующих исполнениях: ТГМП, ТМП, ГМП, ТГМ, ТМ, ГМ, ТГТИ, ТТИ, ТИ, ТГМК, ТМК, ГМК, СВМК, ТГМФ, ТМФ, ГМФ, ТИК бис/Т1-Т2, которые различаются между собой по конструктивным признакам, а также особенностями управления.

Датчики исполнений ТГМП, ТМП, ГМП, ТГМ, ТМ, ГМ, ТГТИ, ТТИ, ТИ работают под управлением совместимого устройства. Совместимое устройство используется для включения, выключения, присвоения номера контрольной точки. Датчики исполнений ТГМП, ТМП, ГМП, ТГТИ, ТТИ, ТИ имеют возможность формирования и передачи на совместимое устройство выборки данных об измеренной температуре и/или влажности для дальнейшей обработки и/или создания отчета на физическом носителе о цикле контроля. Под управлением одного совместимого устройства может работать до 99 датчиков.

В качестве совместимого устройства может использоваться Даталоггер «База» и/или смартфон с установленным мобильным приложением ChistinScan.

Датчики исполнений ТГМК, ТМК, ГМК, СВМК, ТИК бис/Т1-Т2 работают под управлением кнопки «Пуск». Для датчиков этих исполнений выключение/приостановка мониторинга осуществляется с помощью кнопки «Пуск».

Датчики исполнений ТГМФ, ТМФ, ГМФ работают под управлением фототранзистора. Для датчиков этих исполнений включение мониторинга осуществляется с помощью фототранзистора. Мониторинг температуры и влажности осуществляется непрерывно до окончания работы датчиков.

В зависимости от исполнения датчики могут быть оснащены жидкокристаллическим индикатором (исполнения ТГМП, ТМП, ГМП, ТГМ, ТМ, ГМ, ТГМК, ТМК, ГМК, СВМК, ТГМФ, ТМФ, ГМФ) или светодиодами (исполнения ТГТИ, ТТИ, ТИ, ТИК бис/Т1-Т2).

Для датчиков исполнений ТГТИ, ТТИ, ТИ, ТИК бис/Т1-Т2 устанавливаются пороговые значения. Датчики данных исполнений индицируют не превышение данных пороговых значений с помощью зеленого индикатора, и превышение пороговых значений сверху и (или) снизу посредством красного и (или) синего индикаторов соответственно. Сброс ошибки у датчиков исполнений ТГТИ, ТТИ, ТИ осуществляется с помощью совместимого устройства, у датчиков исполнения ТИК бис/Т1-Т2 с помощью кнопки «Пуск».

Датчики исполнений ТМ, ТМП, ТТИ, ТИ, ТМК, СВМК, ТМФ, ТИК бис/Т1-Т2 имеют только канал измерений температуры, датчики исполнений ГМ, ГМП, ГМК, ГМФ - только канал измерения относительной влажности, датчики исполнений ТГМП, ТГМ, ТГТИ, ТГМК, ТГМФ имеют канал измерений температуры и влажности.

Фотография общего вида датчиков приведена на рисунках 1-4. Фотография общего вида Даталоггера «База» приведена на рисунке 5.

Пломбирование датчиков не предусмотрено. Заводской номер наносится на тыльной стороне корпуса датчиков. Конструкция датчиков не предусматривает нанесение знака поверки на средство измерений.

Рисунок 1 - Общий вид датчиков исполнений ТГМП, ТМП, ГМП, ТГМ, ТМ, ГМ, ТГМФ, ГМФ, ТМФ

Рисунок 2 - Общий вид датчиков исполнений ТГМК, ТМК, ГМК, СВМК

Рисунок 3 - Общий вид датчиков исполнений

ТИК бис /Т1-Т2

Рисунок 4 - Общий вид датчиков исполнений

ТГТИ, ТТИ, ТИ

Рисунок 5 - Общий вид Даталоггера «База»

Программное обеспечение

Программное обеспечение (ПО) состоит из встроенного и автономного ПО.

Встроенное ПО является метрологически значимым и устанавливается на предприятии-изготовителе во время производственного цикла в контроллер, расположенный внутри корпуса датчика на электронной плате. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.

Идентификационные данные встроенного ПО - отсутствуют.

Автономное ПО «ChistinScan» ФДРС.466453.002МП устанавливается на мобильное устройство (смартфон), не является метрологически значимым и предназначено для визуализации результатов измерений, получения и передачи отчетов о цикле контроля, а также управления включением/выключением датчиков.

Автономное ПО ФДРС.421454.002ПО устанавливается на Даталоггер «База», не является метрологически значимым и предназначено для визуализации результатов измерений, получения и передачи отчетов о цикле контроля, а также управления включением/выключением датчиков.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений температуры, °С ¹⁾	от -40 до +70
Диапазон измерений относительной влажности (в диапазоне температур окружающего воздуха от +5 до +35 °С), %	от 10 до 95
Пределы допускаемой абсолютной погрешности измерений температуры, °С	±0,5
Пределы допускаемой основной абсолютной погрешности измерений относительной влажности (при температуре окружающего воздуха от +5 до +35 °С включ.), %	±4,0
Время задержки начала контроля после активации датчика, мин, не более	15
Частота опроса, мин^-1	1/15; 1/5; 1
Примечание: ¹⁾ Температурные границы интервала нормы датчика находятся внутри диапазона измерений температуры и задаются для каждого датчика индивидуально.

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Габаритные размеры, мм, не более	100x58x20
Масса, г, не более	60
Средний срок службы с момента запуска (в зависимости от исполнения), ч (лет), не менее	2, 3, 5, 7
Рабочие условия эксплуатации: - температура окружающего воздуха,°С - относительная влажность воздуха, %, не более	от -40 до +70 98 (без конденсации)

Таблица 3 - Основные технические характеристики Даталоггера «База»

Наименование характеристики	Значение
Протокол передачи данных	NFC
Габаритные размеры, мм, не более	120x70x30
Масса, г, не более	130
Средний срок службы с момента запуска, лет, не менее	3
Рабочие условия эксплуатации: - температура окружающего воздуха,°С - относительная влажность воздуха, %, не более	от -40 до +70 98 (без конденсации)

Знак утверждения типа

наносится на титульный лист паспорта, руководства по эксплуатации, инструкции эксплуатационной специальной, а также на потребительскую упаковку и этикетку датчика типографским способом.

Комплектность средства измерений

Таблица 4

Наименование	Обозначение	Количество
Датчик измерительный	«ТОРИК СИ» (обозначение исполнения -в соответствии с заказом)	1 шт.
Паспорт	ФДРС.408717.002ПС	1 экз.
Руководство по эксплуатации. Часть 1	ФДРС.424175.002 РЭ	1 экз. (на партию при поставке в один адрес) (поставляется при работе с исполнениями ТГМП, ТМП, ГМП, ТГМ, ТМ, ГМ, ТГТИ, ТТИ, ТИ)
Руководство по эксплуатации. Варианты исполнения. Часть 2. Книга 2	ФДРС.424175.002РЭ0
Руководство по эксплуатации. Комплектации. Часть 3. Книга 3	ФДРС.424175.002РЭ01
Руководство по эксплуатации. Комплектации. Часть 3. Книга 4	ФДРС.424175.002РЭ01
Руководство по эксплуатации. Комплектации. Часть 3. Книга 5	ФДРС.424175.002РЭ01
Руководство по эксплуатации. Эксплуатационная документация. часть 4	ФДРС.424175.002РЭ02
Руководство по эксплуатации. Книга 1	ФДРС. 408717.002РЭ	1 экз. (на партию при поставке в один адрес)
Руководство по эксплуатации. Книга 2	ФДРС.408717.00 РЭ
Руководство по эксплуатации. Книга 3	ФДРС.408717.002РЭ
Руководство по эксплуатации. Книга 4	ФДРС.408717.002РЭ
Инструкция эксплуатационная специальная	ФДРС.408717.002ИС	1 экз. ⁽¹⁾
Учебно-технический плакат	ФДРС.408717.002УП	1 экз. ⁽¹⁾
Индивидуальная упаковка	-	1 шт.

Наименование	Обозначение	Количество
Фольга алюминиевая	-	1 шт.⁽²⁾
Контрольная карточка индикатора	-	1 шт.⁽³⁾
Застежка с липким слоем	-	(по заказу)
Индивидуальная упаковка	-	(по заказу)
Совместимое устройство База	ФДРС.421454.002ТУ	(по заказу)
Мобильное приложение «ChistinScan»	ФДРС.466453.002МП	(по заказу)
Примечания: 1) поставляется одна Инструкция эксплуатационная специальная и один		Учебно-технический
плакат, соответствующие поставляемому исполнению 2) принадлежность, только для исполнений ТГМФ, ТМФ, ГМФ 3) принадлежность, поставляется по требованию Заказчика для ТГТИ, ТТИ, ТИ, ТИК бис/Т1-Т2

Сведения о методиках (методах) измерений

приведены в разделе 2 Руководства по эксплуатации ФДРС.408717.002 РЭ.

Нормативные и технические документы, устанавливающие требования к датчикам измерительным «ТОРИК СИ»

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

Санитарные правила и нормы СанПин 3.3686-21. Санитарно-эпидемиологические требования по профилактике инфекционных болезней.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.

ГОСТ 8.547-2009 ГСИ. Государственная поверочная схема для средств измерений влажности газов.

ФДРС.408717.002 ТУ Датчики измерительные «ТОРИК СИ». Технические условия.

Изготовитель

Общество с ограниченной ответственностью «Научно-производственное предприятие «Чистый инструмент»» (ООО «НПП «Чистый инструмент»)

ИНН 7716645820

Адрес: 129344, г. Москва, ул. Енисейская, д. 1

Телефон: +7 (495) 995-58-93

Web-сайт: http://www.chistin.ru/

E-mail: sale@chistin.ru

Испытательный центр

Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66;

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц 30004-13.

Лист № 1 Регистрационный № 85222-22 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи давления измерительные AdE-MEL

Назначение средства измерений

Преобразователи давления измерительные AdE-MEL (далее - преобразователи) предназначены для преобразования значений измеряемого избыточного давления в жидкостях и газах с высокими температурами в унифицированный электрический выходной сигнал постоянного тока.

Описание средства измерений

Принцип действия преобразователей основан на тензорезистивном принципе измерения, который основан на действии моста Уитстона - четыре тензорезистора нанесены на измерительную мембрану, упругая деформация которой приводит к изменению сопротивлений тензорезисторов и, как следствие, разбалансу моста. Разбаланс мостовой схемы преобразуется электронной схемой в унифицированный аналоговый или цифровой выходной сигнал.

Конструктивно измеритель выполнен в виде единой конструкции и состоит из штуцера, корпуса, чувствительного элемента и электронного преобразователя.

К преобразователям данного типа относятся преобразователи давления измерительные AdE-MEL с заводскими номерами 21660000, 21660001, 21660002, 21660003, 21660004.

Защита от несанкционированного вмешательства обеспечивается путем пломбировки товарным знаком предприятия-поставщика предотвращающий вскрытие корпуса преобразователя.

Заводской номер наносится методом лазерной гравировки на маркировочную табличку, прикрепленную к корпусу преобразователя, и обеспечивает идентификацию каждого преобразователя, а также возможность прочтения и сохранность указанной информации в процессе эксплуатации преобразователей.

Знак поверки наносится в соответствующий раздел паспорта и/или на свидетельство о поверке. Нанесение знака поверки на преобразователь не предусмотрено.

Общий вид преобразователя представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа, представлена на рисунке 2.

Рисунок 1 - Общий вид преобразователей давления измерительных AdE-MEL, зав.№№ 21660000, 21660001, 21660002, 21660003, 21660004

Рисунок 2 - Схема пломбировки от несанкционированного доступа преобразователей давления измерительных AdE-MEL,

зав.№№ 21660000, 21660001, 21660002, 21660003, 21660004

Программное обеспечение

Отсутствует.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики преобразователей давления

измерительных AdE-MEL, зав.№№ 21660000, 21660001, 21660002, 2	1660003, 21660004
Наименование характеристики	Значение
Диапазон измерений избыточного давления, кПа	от -100 до 500
Пределы допускаемой приведенной основной погрешности измерений избыточного давления, %	±1,0
Пределы допускаемой приведенной дополнительной погрешности от изменения температуры окружающей среды в рабочем диапазоне температур, на каждые 10 °С, в процентах от верхнего предела измерений, %/10 °С	±2,0
Величина унифицированного токового выходного сигнала, мА	от 4 до 20
- Нормирующим значением для приведенной погрешности является верхний предел диапазона измерений.
Таблица 2 - Основные технические характеристики преобразователей измерительных AdE-MEL, зав.№№ 21660000, 21660001, 21660002, 2	давления 1660003, 21660004
Наименование характеристики	Значение
Тип рабочей измеряемой среды	газ / жидкость
Максимальная температура рабочей среды, °С	+350
Электрическое питание преобразователей:
- от источника питания постоянного тока напряжением, В	от 21,6 до 26,4
- от сети переменного тока напряжением, В, частотой 50 Гц	от 198 до 242
Потребляемая мощность:
- при питании от сети переменного тока, В^А, не более	5
- при питании от источника постоянного тока, В^А, не более
Габаритные размеры (длина х глубина х высота), мм, не более	447 х 129 х 241
Масса, кг, не более	5
Условия эксплуатации:
- температура окружающего воздуха, °С	от -20 до +50
- относительная влажность при температуре + 30 °С, %,	от 30 до 85
- атмосферное давление, кПа	от 84 до 107

Знак утверждения типа

наносится на титульные листы паспорта и руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность

Наименование	Обозначение	Количество
Преобразователи давления измерительные AdE-MEL	AdE-MEL-V24d-P14, зав.№№ 21660000, 21660001, 21660002, 21660003, 21660004	5
Преобразователи давления измерительные AdE-MEL. Руководство по эксплуатации	-	1
Преобразователи давления измерительные AdE-MEL. Паспорт	-	5

Сведения о методиках (методах) измерений

приведены в разделе 1 документа «Преобразователи давления измерительные AdE-MEL. Руководство по эксплуатации»

Нормативные документы, устанавливающие требования к преобразователям давления измерительным AdE-MEL, зав.№№ 21660000, 21660001, 21660002, 21660003, 21660004

Приказ Федерального агентства по техническому регулированию и метрологии от 29 июня 2018 г. №1339 Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа

Изготовитель

Asahi Gauge MFG. CO., Ltd., Япония

Адрес: 3-13-10, Nishitemma Kita-ku, Osaka-shi, Osaka 530-0047

Телефон (факс): +81-6-63627531, +81-6-6361-1351

Испытательный центр

ФБУ «Государственный региональный центр стандартизации, метрологии и испытаний в Республике Татарстан» (ФБУ «ЦСМ Татарстан») Адрес: 420029, Республика Татарстан, г. Казань, ул. Журналистов, д.24 Телефон (факс): (843) 291-08-33

Е-mail: isp13@tatcsm.ru

Аттестат аккредитации ФБУ «ЦСМ Татарстан» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310659 выдан 13.05.2015 г.

Лист № 1 Регистрационный № 85223-22 Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Контроллеры САТЕЛЛИТ

Назначение средства измерений

Контроллеры САТЕЛЛИТ (далее — контроллеры) предназначены для измерений и воспроизведений силы и напряжения постоянного тока, для формирования сигналов управления по заданным алгоритмам, а также для сбора данных, оперативного диспетчерского контроля и управления сложными технологическими процессами.

Описание средства измерений

Принцип действия контроллеров состоит в преобразовании сигналов от аналоговых и дискретных датчиков в цифровой код на уровне каналов ввода, передачи кода в центральный процессор, обработки кода в центральном процессоре в соответствии с алгоритмом прикладной программы и выдачи управляющего дискретного или аналогового сигнала посредством каналов вывода.

Контроллеры представляют собой блочно-модульное программно-конфигурируемое изделие, содержащее в общем виде следующие функциональные блоки:

- источник питания (ИП);
- блок центрального процессора;
- блоки коммуникационных портов;
- блоки (платы) каналов ввода/вывода аналоговых сигналов;
- блоки (платы) каналов ввода/вывода дискретных сигналов. Источник питания обеспечивает контроллеры электропитанием. Центральный процессор контроллера предназначен для:
- управления процессами ввода/вывода данных по различным типам телемеханических каналов (телесигнализация, телеуправление, телеизмерение, телерегулирование);
- выполнения функциональных алгоритмов;
- управления информационным обменом с внешними устройствами.

Блоки коммуникационных портов обеспечивают взаимодействие центрального процессора контроллера с внешними устройствами по каналам связи различного вида: RS232, RS485, Ethernet, USB, GSM, LoRa.

Функциональные блоки каналов ввода дискретных сигналов являются блоками телесигнализации (ТС) на ХХ каналов. Полученные данные затем передаются в центральный процессор контроллера.

Функциональные блоки каналов вывода дискретных сигналов являются блоками телеуправления (ТУ) на ХХ каналов, которые обеспечивают выдачу сигналов телеуправления на объекты с дискретными состояниями. Необходимость выдачи команды ТУ определяется центральным процессором на основании заложенного алгоритма, либо оператором.

Функциональные блоки аналогового ввода являются блоками телеизмерений (ТИ) на ХХ каналов, которые могут принимать входные аналоговые сигналы в диапазоне от минус 20 мА (0 мА) до 20 мА или от минус 10 В (0 В) до 10 В. Полученные аналоговые данные преобразуются в цифровой формат и передаются в центральный процессор.

Функциональные блоки аналогового вывода являются блоками телерегулирования (ТР) на ХХ каналов, которые могут выдавать выходные аналоговые сигналы в диапазоне от 0 мА до 20 мА или от 0 В до 10 В. Данные функциональные блоки преобразуют цифровые данные, полученные от центрального процессора контроллера, в аналоговый формат.

Контроллеры является стационарными, многофункциональными, многоканальными, восстанавливаемыми изделиями.

Контроллеры предназначены для эксплуатации в качестве встроенных элементов внутри комплектных изделий (шкафов, блок-контейнерах и т.п.), с учетом возможности размещения на промышленных объектах в местах, подверженных вибрации от работающих механизмов.

Комплектность контроллеров определяется в соответствии с техническим заданием на поставку.

Изготавливаются следующие модели контроллеров САТЕЛЛИТ, которые различаются форм-фактором (конструктивным исполнением):

- исполнение САТЕЛЛИТ-М
- исполнение САТЕЛЛИТ-Р
- исполнение САТЕЛЛИТ-Э
- исполнение САТЕЛЛИТ-А.

Заводской номер контроллера САТЕЛЛИТ наносится на корпус контроллера. Для исполнения САТЕЛЛИТ-М, САТЕЛЛИТ-Р, САТЕЛЛИТ-А заводской номер наноситься на корпус контроллера с левой стороны. Для исполнения САТЕЛЛИТ-Э заводской номер наносится на лицевую крышку контроллера.

Нанесение знака поверки на корпус контроллеров не предусмотрено. Общий вид контроллеров приведен на рисунках 1-4.

Рисунок 1 - Фотография общего вида контроллера исполнения САТЕЛЛИТ-М

Рисунок 2 - Фотография общего вида контроллера исполнения САТЕЛЛИТ-Р

* САТЕЛЛИТ - Э *

ВНАР.426469.000-05

vira realtime

®[Я[ »..»1----1 ami I ®

Рисунок 3 - Фотография общего вида контроллера исполнения САТЕЛЛИТ-Э

Рисунок 4 - Фотография общего вида контроллера исполнения САТЕЛЛИТ-А

Пломбирование контроллеров не предусмотрено.

Программное обеспечение

Программное обеспечение (ПО) контроллеров выполняет логические и вычислительные операции по реализации сбора, обработки, хранения, управления, передачи и представления данных и включает: общесистемное ПО, среду исполнения, ПО функциональных блоков ввода/вывода, прикладное ПО. Для программирования контроллеров потребителем используется сервисное ПО.

Общесистемное ПО реализовано на базе операционной системы реального времени. Общесистемное ПО не содержит метрологически значимых компонентов, оно устанавливается в энергонезависимую память центрального процессора контроллеров на заводе изготовителе.

Среда исполнения (SatRLT) обеспечивает взаимодействие прикладного ПО с каналами ввода/вывода и операционной системой. Среда исполнения (SatRLT) содержит метрологически значимые компоненты, оно устанавливается в энергонезависимую память контроллеров на заводе изготовителе.

ПО функциональных блоков ввода/вывода содержит метрологически значимые компоненты и недоступно для коррекции потребителем.

Прикладное ПО не является метрологически значимым и разрабатывается потребителем для реализации проекта с использованием сервисного ПО. Прикладное ПО загружается в энергонезависимую память центрального процессора контроллеров потребителем.

Сервисное ПО устанавливается на персональный компьютер. Сервисное ПО не является метрологически значимым, так как его функциями являются создание прикладного ПО при помощи конфигурирования или с использованием языков стандарта ГОСТ Р МЭК 61131-3-2016. Сервисное ПО осуществляет загрузку прикладного ПО в контроллер.

Метрологически значимое ПО в процессе эксплуатации недоступно для коррекции.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные метрологически значимого ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	SatRLT
Номер версии (идентификационный номер) ПО	не ниже 5.1.х.х
Номер версии (идентификационный номер) ПО блоков ввода/вывода	не ниже 2.21.х.х.
Цифровой идентификатор ПО	—

Метрологические и технические характеристики

Метрологические характеристики приведены в таблице 2.

Таблица 2 - Метрологические характеристики

Тип функционального блока (платы)	Кол-во аналоговых каналов	Диапазоны преобразований аналоговых сигналов/разрядность цифровых сигналов		Пределы допускаемой приведенной погрешности, % от диапазона, ±
Тип функционального блока (платы)	Кол-во аналоговых каналов	на входе	на выходе	основной	дополнительной на 10 °С
Блок (плата) аналогового ввода ВТИ ХХ (АУУ) ZZ	от 1 до 32	от -20 до +20 мА	16 бит	0,05	0,025
Блок (плата) аналогового ввода ВТИ ХХ (АУУ) ZZ	от 1 до 32	от -10 до +10 В	16 бит	0,05	0,025
Блок (плата) аналогового вывода ВТР ХХ (АУУ) ZZ	от 1 до 16	16 бит	от 0 до 20 мА	0,1	0,025
Блок (плата) аналогового вывода ВТР ХХ (АУУ) ZZ	от 1 до 16	16 бит	от 0 до 10 В	0,1	0,025
Блок (плата) аналогового ввода/вывода ВТР ХХ (АУУ) ZZ ВТИ ХХ (АУУ) ZZ	ТИ: от 1 до 8	от -20 до +20 мА	16 бит	0,05	0,025
	ТИ: от 1 до 8	от -10 до +10 В	16 бит	0,05	0,025
	ТР: от 1 до 4	16 бит	от 0 до 20 мА	0,1	0,025
	ТР: от 1 до 4	16 бит	от 0 до 10 В	0,1	0,025
Примечания: «ХХ» - определяет количество измерительных каналов «А» - определяет форм-фактор конструктивного исполнения (исполнения САТЕЛЛИТ-М, САТЕЛЛИТ-Р, САТЕЛЛИТ-Э, САТЕЛЛИТ-А) «YY» - порядковый номер разработки в модельном ряду «ZZ» - исполнение (необязательное поле)

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Напряжение питания:
- напряжение постоянного тока, В	24±25 %
- напряжение переменного тока, В	220±15 %
- частота переменного тока, Г ц	50±5 %
Потребляемая мощность, Вт, не более	75
Масса, кг, не более:
- САТЕЛЛИТ -М (4/6/8 модулей)	3/5/6
- САТЕЛЛИТ-Р (модуль)	0,4
- САТЕЛЛИТ-Э	2
- САТЕЛЛИТ-А	1
Габаритные размеры, мм, не более
- САТЕЛЛИТ-М:
- ширина (4/6/8 модулей):	175/270/370
- высота:	215
- длина:	145
- САТЕЛЛИТ-Р (модуль):
- ширина:	40
- высота:	180
- длина:	145
- САТЕЛЛИТ-Э:
- ширина:	213
- высота:	185
- длина:	104
- САТЕЛЛИТ-А:
- ширина:	49
- высота:	109
- длина:	111
Рабочие условия:
- температуры окружающей среды, °С	от -40 до +70
- относительная влажность (без конденсации), %	от 5 до 95
- атмосферное давление, кПа	от 66,0 до 106,7
Нормальные условия:
- температуры окружающей среды, °С	от +15 до +25
- относительная влажность (без конденсации), %	от 30 до 80
- атмосферное давление, кПа	от 84,0 до 106,7
Средний срок службы, лет	20
Средняя наработка на отказ, ч	140 000

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Лист № 7 Всего листов 8 Комплектность средства измерений

Таблица 4 - Комплектность средств измерений контроллера САТЕЛЛИТ

Наименование	Обозначение	Количество
Контроллер САТЕЛЛИТ (-М, -Р,-Э,-А)	ВНАР.426469.000-ХХ	Комплектация и количество в соответствии с картой заказа
Руководство по эксплуатации	ВНАР.426469.000-ХХ РЭ	1 экз.
Паспорта (на контроллер/блок/плату)	ВНАР.426469.000-ХХ ПС	1 компл.

Сведения о методиках (методах) измерений

приведены в эксплуатационных документах ВНАР.426469.000-ХХ РЭ в пункте 1.4 «Устройство и работа».

Нормативные и технические документы, устанавливающие требования к контроллерам САТЕЛЛИТ

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ГОСТ Р 51841-2001 (МЭК 61131-2) Программируемые контроллеры. Общие технические требования и методы испытаний

ТУ4252-049-52786027-2014 Контроллеры САТЕЛЛИТ. Технические условия

Изготовитель

Общество с ограниченной ответственностью «НПА Вира Реалтайм»

(ООО «НПА Вира Реалтайм»)

ИНН 7719202425

Адрес: 107589, г. Москва, ул. Красноярская, д.1, к.1

Телефон: (495) 723-75-59

E-mail: rlt@rlt.ru

Web-сайт: www.rlt.ru

Испытательный центр

Адрес: 119361, г. Москва, ул. Озерная, д.46

Телефон: (495) 437-55-77

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц

30004-13

Лист № 1

Всего листов 4

Регистрационный № 85224-22

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Расходомеры сыпучих материалов MAXXFLOW HTC

Назначение средства измерений

Расходомеры сыпучих материалов MAXXFLOW HTC (далее - расходомеры) предназначены для измерений массы сыпучих материалов.

Описание средства измерений

Принцип работы расходомеров состоит в следующем: сыпучий материал с ускорением свободного падения проходит сквозь проточную часть расходомера, в которой генерируется однородное измерительное электромагнитное поле. Измерение концентрации (наполнение сыпучим материалом проточной части) происходит посылкой высокочастотных импульсов перпендикулярно потоку материала. Концентрация пропорциональна амплитуде сигнала. Из-за сопротивления воздуха свободному падению материалы с разной массой будут иметь разную скорость. Измерение времени падения осуществляется с помощью двух дополнительных электродов за внутренней керамической трубкой проточной части. Расходомер имеет возможность настройки практически под любую плотность и размер гранул сыпучего материала. Массовый расход материала пропорционален скорости потока сквозь проточную часть.

а)

в)

Р ис уно к 1- Расходомеры сыпучих материалов MAXXFLOW HTC: а) первичный преобразователь MAXXFLOW HTC, б) вторичный преобразователь MSE 300-DR, в) вторичный преобразователь MSE 300-FH

Расходомер состоит из первичного преобразователя MAXXFLOW HTC (измерительной трубы из износостойкой керамики Al2O3) и вторичного преобразователя MSE 300-FH (корпуса и дисплея) или MSE 300-DR для установки на DIN-рейку. Вторичный преобразователь подключается к первичному преобразователю кабелем.

Информация о массовом расходе (т/ч) сыпучего материала и суммарного счётчика прошедшей через него массы (т) отображается на дисплее. Также информация о накопленной массе, мгновенный массовый расход и скорость, текущая рассчитанная плотность (концентрация) могут выдаваться по цифровым (Modbus RTU), импульсным и аналоговым токовым ((4 - 20) мА) выходам.

Заводской номер, состоящий из 8 цифр, наносится на маркировочную табличку расходомера методом термотрансферной печати.

Пломбировка расходомера не предусмотрена.

Программное обеспечение

Внутреннее ПО выполняет функции обработки измерительной информации от первичного преобразователя, передачи измеренных значений на дисплей и цифровой выходы, выработки релейных сигналов на дискретных выходах при соответствующих уставках.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование	SWR AE6 Config
Номер версии (идентификационный номер)	6.хх
Цифровой идентификатор	Не отображается

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики расходомеров

Наименование характеристики	Значение
Максимальная скорость падения сыпучих продуктов*, м/с	10
Номинальный диаметр	DN 80, DN 100, DN 150, DN 200
Пределы допускаемой относительной погрешности при измерении массы сыпучих продуктов, %	± 5
Примечание - Диапазон измерений массовых расходов сыпучих продуктов зависит от плотности продукта (соответственно скорости падения), его концентрации в проточной части и номинального диаметра расходомера.

Таблица 3 - Технические характеристики расходомеров

Наименование характеристики	Значение
Напряжение питания постоянного тока MSE 300-DR и MSE 300-FH (опционально), В	24 ± 10 %
Напряжение питания переменного тока MSE 300-FH частотой (50 ± 1) Гц, В	230±10 %
Потребляемая мощность, Вт, не более	20
Масса, кг, не более:
- MSE 300-DR	2,5
- MSE 300-FH	5

Продолжение таблицы 3

- MAXXFLOW HTC:
- DN80	23
- DN100	25
- DN150	35
- DN200	45
Габаритные размеры (Д x Ш x В), мм, не более:
- MSE 300-DR	23 x 90 x 118
- MSE 300-FH	258 x 237 x 174
- MAXXFLOW HTC:
- DN80	216 x 200 x 300
- DN100	220 x 242 x 352
- DN150	290 x 285 x 412
- DN200	310 x 340 x 464
Условия эксплуатации:
- температура окружающего воздуха, °С	от минус 20 до плюс 60
- температура сыпучего материала, °С	от минус 20 до плюс 120
- относительная влажность, %, не более	85
- атмосферное давление, кПа	от 84,0 до 106,7
Средний срок службы, лет, не менее	10

Знак утверждения типа

наносится на маркировочную табличку расходомера методом термотрансферной печати и на титульные листы эксплуатационной документации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество, шт.
Расходомеры сыпучих материалов	MAXXFLOW HTC	1
Руководство по эксплуатации	-	1
Паспорт	-	1

Сведения о методиках (методах) измерений

приведены в разделе 2 Руководства по эксплуатации.

Нормативные и технические документы, устанавливающие требования к расходомерам сыпучих материалов MAXXFLOW HTC

Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2818 «Об утверждении Государственной поверочной схемы для средств измерения массы»

Техническая документация фирма «ENVEA Process GmbH», Германия

Изготовитель

Фирма «ENVEA Process GmbH», Германия

Адрес: GutedelstraBe 31, 79418, Schliengen, Germany

Тел.: +49 7635 827248-0, факс: +49 7635 827248-48

Web-сайт: www. envea. global

Е-mail: info. process@envea. global

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озёрная, д. 46

Тел.: +7 (495) 437-55-77, факс: +7 (495) 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13.

Лист № 1

Всего листов 4

Регистрационный № 85225-22

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Тахометры электронные PAXI0020

Назначение средства измерений

Тахометры электронные (далее - тахометры) предназначены для измерений частоты вращения путём преобразования частоты входного сигнала в измеряемую физическую величину и воспроизведении силы постоянного тока.

Описание средства измерений

Принцип действия тахометров основан на подсчёте импульсов, поступающих на вход тахометра либо с первичных преобразователей, либо с коммутационных устройств с последующим отображением результата измерений на цифровом индикаторе.

Конструктивно тахометры выполнены в пластмассовом защитном корпусе, на лицевой панели которого размещён цифровой шести сегментный индикатор на шесть знакомест, светодиодные индикаторы, кнопки управления и программирования. На задней панели тахометров расположены клеммы для подключения к первичным преобразователям, выходным элементами и источнику питания.

Тахометры изготавливаются в единственной модификации: PAXI0020.

К данному типу относятся тахометры с зав.№ ST3838/2021/1, ST3838/2021/2.

Общий вид тахометров представлен на рисунке 1.

Заводской номер в виде буквенно-цифрового обозначения, состоящего из символов латинского алфавита и арабских цифр, наносится типографским методом на наклейку, что обеспечивает идентификацию каждого экземпляра в течении всего срока эксплуатации.

Конструкцией тахометров не предусмотрено пломбирование и нанесение знака поверки. Знак поверки рекомендуется наносить на свидетельство о поверке в соответствии с действующим законодательством и на корпус тахометра в соответствии с рисунком 1.

Для интеграции с системами управления предусмотрены аналоговые и релейные выходы.

Рисунок 1 - Общий вид тахометров

Пломбирование тахометров не предусмотрено.

Программное обеспечение

Программное обеспечение (далее - ПО) тахометров является встроенным и записано в память микропроцессора. ПО инсталлируется в микропроцессор на заводе-изготовителе и в процессе эксплуатации изменению не подлежит.

Метрологические характеристики тахометров нормированы с учетом влияния ПО.

Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Firmware
Номер версии (идентификационный номер) ПО, не ниже	UEr 1.1
Цифровой идентификатор ПО	-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
1	2
Диапазон измерения частоты вращения, об/мин	от 1 до 250
Пределы допускаемой основной приведённой^ погрешности измерений частоты вращений, %	±0,2

Продолжение таблицы 2

1	2
Пределы допускаемой дополнительной приведённой^ погрешности измерений частоты вращений, %	±0,4
Диапазон воспроизведений силы постоянного тока, мА	от 4 до 20
Пределы допускаемой основной приведённой²⁾ погрешности воспроизведений силы постоянного тока, %	±0,2
Пределы допускаемой дополнительной приведённой²⁾ погрешности воспроизведений силы постоянного тока, %	±0,4
¹⁾ - за нормирующее значение приведенной погрешности принят верхний предел измерений; ²⁾ - за нормирующее значение приведенной погрешности принят верхний предел воспроизведений.

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц	от 85 до 250 от 45 до 55
Потребляемая мощность, В^А, не более	18
Нормальная область значений: - температура окружающей среды, °С	от +18 до +28
Рабочая область значений: - температура окружающей среды, °С	от 0 до +18¹⁾ св. +28 до +50
Рабочая условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более	от 0 до +50 85 (без конденсации при температуре +25 °С)
Габаритные размеры, мм, не более: - ширина - высота - глубина	96,5 49,5 104,1
Масса, кг, не более	0,286
Средняя наработка на отказ, ч, не менее	25000
Средний срок службы, лет, не менее	5
¹⁾ - верхнее значение температуры не включено в данный поддиапазон.

Знак утверждения типа

наносится на корпус тахометров при помощи наклейки или другим способом, не ухудшающим качеств, и на титульный лист руководства по эксплуатации и паспорта типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Тахометр электронный (зав.№№ ST3838/2021/1, ST3838/2021/2)	PAXI0020	2 шт.
Руководство по эксплуатации	-	1 экз.
Паспорт	-	2 экз.

Сведения о методиках (методах) измерений

приведены в разделе 4 «ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ» руководства по эксплуатации.

Нормативные документы, устанавливающие требования к тахометрам электронным PAXI0020

Приказ Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. № 1621 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»

Приказ Федерального агентства по техническому регулированию и метрологии от 01 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10^-16 до 100 А»

Изготовитель

Red Lion, США

Адрес: 20 Willow Springs Cir, York, PA 17406, USA

Телефон: +1 (717) 767-6511

E-mail: info@redlion.net

Web-сайт: https://www.redlion.net/

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)

Адрес: 119530, г. Москва, Очаковское ш., д. 34, пом. VII, комн. 6

Тел.: +7 (495) 481-33-80

E-mail: info@prommashtest.ru

Регистрационный номер RA.RU.312126 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации

Лист № 1

Всего листов 4

Регистрационный № 85226-22

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи температуры SSi

Назначение средства измерений

Преобразователи температуры SSi (далее - преобразователи) предназначены для измерений температуры различных сред.

Описание средства измерений

К преобразователям данного типа относятся преобразователя температуры SSi с серийными номерами 2004.710037; 2004.710034; 2004.710035; №1909.920112/V0571060462; 2004.710005; 1909.920113/V0571060462; 2004.710023; 1909.920111/V0571060462; 2004.710016;

1833.892632/V0571059738;

1848.907683/V0571060460;

1848.907698/V0571060460;

1848.907692/V0571060460;

1848.907703/V0571060460;

1848.907685/V0571060460;

1848.907687/V0571060460;

1848.907693/V0571060460.

2004.710027; 1935.942539/V0571065958;

1848.907704/V0571060460;

1848.907702/V0571060460;

1848.907681/V0571060460;

1848.907749/V0571060460;

1848.907691/V0571060460;

1848.907690/V0571060460;

1848.907699/V0571060460;

1848.907751/V0571060460;

1848.907688/V0571060460;

1848.907750/V0571060460;

1848.907684/V0571060460;

1922.932884/V0571060463;

1848.907705/V0571060460;

Принцип действия преобразователей основан на явлении возникновения

термоэлектродвижущей силы в электрической цепи двух разных сплавов, с последующим преобразованием в непрерывный выходной сигнал силы постоянного тока от 4 до 20 мА пропорциональный измеренной температуре.

Конструктивно преобразователи состоят из пары проводников различных материалов (никель-хром), соединенных на одном конце и помещенных в неразборный металлический корпус. Данная часть преобразователей является чувствительным элементом, который помещается в измеряемую среду. Чувствительный элемент по двухпроводной схеме подключается к трансмиттеру, который преобразует термоэлектродвижущую силу от чувствительного элемента в пропорциональный аналоговый сигнал.

Конструктивно преобразователи защищены от преднамеренного и (или) непреднамеренного доступа к метрологически значимой части, которые могут привести к искажению результатов измерений. Пломбирование преобразователей не предусмотрено.

Серийные номера, состоящие из сочетаний арабских цифр и (или) прописных латинских букв, наносятся на этикетки из полихлорвиниловой пленки методом струйной печати, этикетки наклеены под коммутационную головку, что обеспечивает идентификацию каждого экземпляра в течение всего срока эксплуатации.

Знак поверки наносится на свидетельство о поверке в соответствии с действующим законодательством.

Общий вид преобразователей и место нанесения серийных номеров представлены на рисунке 1.

* '

Место нанесения серийного номера

Рисунок 1 - Общий вид преобразователей и место нанесения серийных номеров

Программное обеспечение

отсутствует

Метрологические и технические характеристики

Метрологические и основные технические характеристики представлены в таблицах 1-2

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений температуры, °С	от -196 до +325¹⁾
Пределы допускаемой основной абсолютной погрешности измерений температуры, °С, в диапазонах значений: - от -196 до -110 °С включ. - св. -110 до +293 °С включ. - св. +293 до +325 °С	±(0,02-\|t\|+0,5) ²⁾ ±2,7 ±(0,0075-\|t\|+0,5) ²⁾
Пределы допускаемой дополнительной абсолютной погрешности измерений температуры в рабочих условиях эксплуатации (отличных от +18 до +22 °С), °С /10 °С	0,0011диап+0,1 гдейдиап - диапазон измерений¹⁾
¹⁾ - Конкретный диапазон измерений температуры указан в паспорте на конкретный преобразователь ²⁾ - \|t\| - абсолютное значение измеренной температуры °С

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Выходной сигнал, пропорционально настроенному диапазону измерений температуры, мА	от 4 до 20
Напряжение питания постоянного тока, В	от 12 до 30
Рабочие условия эксплуатации: - температура окружающей среды, °С; - относительная влажность окружающего воздуха при температуре 35 °С и более низкой, без конденсации влаги, %, не более - атмосферное давление, кПа	от -40 до +85 98 от 84 до 106
Габаритные размеры коммутационной головки, мм, не более: - диаметр - высота	100 96
Длина монтажной части, мм, не более	120
Диаметр монтажной части, мм, не более	29
Масса, кг, не более	0,4

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Преобразователь температуры	SSi	1 шт.
Паспорт	-	1 экз.

Знак утверждения типа

наносится на паспорт преобразователя типографским способом.

Сведения о методиках (методах) измерений

приведены в разделе 4 «Руководство по применению» паспорта

Нормативные и технические документы, устанавливающие требования к преобразователям температуры SSi

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

Изготовитель

Фирма Smart Sensors Inc., США

Адрес: 5175 Ashley Court, Houston, TX 77041, USA

Телефон: 281-272-5333

Испытательный центр

Общество с ограниченной ответственностью «ИНЭКС СЕРТ» (ООО «ИНЭКС СЕРТ») Адрес: 125315, г. Москва, ул. Часовая, д. 9А, помещение 27А

Телефон: +7 (495) 664-23-42

Web-сайт: http://www.inexcert.ru

E-mail: info@inexcert.ru

Уникальный номер записи об аккредитации в Реестре аккредитованных лиц в области обеспечения единства измерений RA.RU.312302

Лист № 1 Регистрационный № 85227-22 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Толщиномеры ультразвуковые ECHOTEST

Назначение средства измерений

Толщиномеры ультразвуковые ECHOTEST (далее по тексту - толщиномеры) предназначены для измерений толщины изделий из различных металлов и их сплавов.

Описание средства измерений

Принцип действия толщиномеров основан на ультразвуковом эхо-импульсном методе неразрушающего контроля. В основе метода лежит измерение времени двойного прохода ультразвуковых волн через объект контроля (ОК), которое, при известной скорости распространения ультразвуковых волн в материале, пересчитывается в значение толщины.

Конструктивно толщиномеры состоят из электронного блока и пьезоэлектрического преобразователя, подключаемого к электронному блоку при помощи кабеля.

Толщиномеры выпускаются в следующих модификациях:

ECHOTEST 1076 Basic (маркировка: 1076.991)

ECHOTEST 1076 Data (маркировка:1076.992)

ECHOTEST 1076 TC Data (маркировка: 1076.993)

ECHOTEST 1076 TC Basic (маркировка:1076.994)

ECHOTEST 1077 Data (маркировка: 1077.997) ECHOTEST 1077 LF Data (маркировка: 1077.994).

Модификации, содержащие в наименовании «Basic», представляют собой базовую версию толщиномера.

Модификации, содержащие в наименовании «Data», отличаются наличием интерфейса данных и памяти для хранения измеренных значений.

Модификации ECHOTEST 1076, содержащие в наименовании «ТС», отличаются возможностью контроля толщины ОК через покрытие.

Модификации, содержащие в наименовании «LF», отличаются возможностью контроля толщины материалов с высоким коэффициентом затухания ультразвуковой волны, таких как пластик и стекловолокно (со специальным низкочастотным датчиком).

В отличии от толщиномеров ECHOTEST 1076, в толщиномерах ECHOTEST 1077 по умолчанию предусмотрена функция измерений толщины ОК через покрытие, имеется возможность отображения на дисплее результатов измерений в виде измеренных значений толщины, в режиме А-скан вместе с результатами измерений, а так же реализована возможность регулировки усиления двух типов: ACG и ATCG. ACG - автоматическая регулировка усиления, при которой происходит автоусиление всех отражений до тех пор, пока уровень первого эхо-сигнала не достигнет 90% экрана. ATGC - автоматическая временная регулировка усиления, при которой каждый из четырех последующих эхо-сигналов автоматически усиливается до уровня 95% экрана, что обеспечивает хорошо поддающиеся оценке многократные отражённые (повторные) эхо-сигналы без ограничения их уровня, что особенно важно для материалов с высоким затуханием сигнала. Толщиномеры ECHOTEST 1077 могут быть объединены в специальной стойке (максимум 6 модулей) для осуществления автоматизированного контроля.

Толщиномеры оснащаются пьезоэлектрическими преобразователями, изготавливаемыми компанией «KARL DEUTSCH». Для ECHOTEST 1076 предназначены раздельно-совмещенные преобразователи. Для ECHOTEST 1077 предназначены, совмещенные преобразователи, имеющие частоту от 0,8 до 16 МГц, а также могут использоваться раздельно-совмещенные преобразователи.

Общий вид толщиномеров ультразвуковых ECHOTEST приведен на рисунке 1.

Заводской номер в числовом формате нанесен на шильд-наклейку, который расположен на задней панели электронного блока толщиномера.

Пломбирование толщиномеров не предусмотрено.

ECHOTEST 1076 Basic; ECHOTEST 1076 Data, ECHOTEST 1076 TC Basic, ECHOTEST 1076 TC Data

ECHOTEST 1077 Data,

ECHOTEST 1077 LF Data

ECHOTEST 1077 Data, ECHOTEST 1077 LF Data, объединенные в специальной стойке

Рисунок 1 - Общий вид толщиномеров ультразвуковых ECHOTEST

Программное обеспечение

Толщиномеры имеют в своем составе программное обеспечение (ПО), с помощью которого осуществляется сбор и обработка результатов измерений.

За метрологически значимое принимается все ПО. ПО прошито во внутренней долговременной памяти толщиномеров. При работе с толщиномером пользователь не имеет возможности влиять на процесс расчета и не может изменять полученные в ходе измерений данные.

Защита программного обеспечения толщиномеров соответствует уровню «низкий» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО толщиномеров приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Модификация толщиномера	ECHOTEST 1076 Basic; ECHOTEST 1076 Data, ECHOTEST 1076 TC Basic, ECHOTEST 1076 TC Data	ECHOTEST 1077 Data, ECHOTEST 1077 LF Data.
Идентификационное наименование ПО	-	-
Номер версии (идентификационный номер) ПО	3.01 и выше	1.38/1 и выше
Цифровой идентификатор ПО	-	-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений толщины (по стали), мм^!)

ECHOTEST 1076 (раздельно-совмещенные преобразователи)

ECHOTEST 1077 (совмещенные преобразователи)

от 0,5 до 300

от 0,3 до 300

Пределы допускаемой абсолютной погрешности измерений толщины (по стали), мм

в диапазоне от 0,3 до 80 мм включ.

в диапазоне св. 80 до 300 мм

±0,1

± (0,002-H)

¹⁾ Зависит от преобразователя (указывается в индивидуальном приложении к руководству по эксплуатации толщиномера)

H - измеренное значение толщины, мм.

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Диапазон показаний толщины (по стали), мм¹⁾ ECHOTEST 1076 ECHOTEST 1077	от 0,5 до 400 от 0,2 до 500
Диапазон показаний толщины (по стали), мм¹⁾: - через покрытие толщиной до 0,5 мм, ECHOTEST 1076 ECHOTEST 1077 - через покрытие толщиной св. 0,5 мм до 3,0 мм ECHOTEST 1077	от 2 до 30 от 0,2 до 300 от 2 до 300
Дискретность отсчета, мм ECHOTEST 1076 ECHOTEST 1077	0,1;0,01 0,1;0,01;0,001
Диапазон устанавливаемых скоростей распространения ультразвуковых волн, м/с	от 100 до 19999,9
Питание осуществляется от двух батарей типа АА напряжением, В	1,5
Габаритные размеры, мм, не более: длина ширина высота	90 40 150
Масса, кг, не более	0,3
Условия эксплуатации: - температура окружающего воздуха, °С	от -10 до + 50
¹⁾ Зависит от преобразователя

Знак утверждения типа наносится на титульный лист паспорта типографским способом.

Комплектность средства измерения

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Электронный блок		1 шт.
Преобразователь		*
Противоударный чехол		1 шт.
Защитный кейс		1 шт.
Гель для УЗК		1 шт.
Руководство по эксплуатации		1 экз.
*тип и количество преобразователей определяются при заказе

Сведения о методиках (методах) измерений приведены в разделе 9 Руководства по эксплуатации.

Нормативные и технические документы, устанавливающие требования к толщиномерам ультразвуковым ECHOTEST

Техническая документация производителя.

Изготовитель

KARL DEUTSCH Pruef- und Messgeraetebau GmbH + Co KG, Германия

Адрес: Otto-Hausmann-Ring 101, 42115, Wuppertal, Germany

Web-сайт: www.karldeutsch.de

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы»

(ФГБУ «ВНИИМС»)

ИНН 9729315781

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц 30004-13

Техническая поддержка

6768 Kb

Файлов: 2 шт.

ЗАГРУЗИТЬ ПРИКАЗ

Текст приказа Росстандарта № 924 от 08.04.2022

Ссылки на другие приказы Росстандарта

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель

Техническая поддержка

Добро пожаловать !

Found 17 results

Users

Erwin Brown

Jacob Deo

6768 Kb

Файлов: 2 шт.

ЗАГРУЗИТЬ ПРИКАЗ

Текст приказа Росстандарта № 924 от 08.04.2022

Текст приказа Росстандарта № 924 от 08.04.2022

Ссылки на другие приказы Росстандарта

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель
