МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

10 января 2017 г.

Приказ Росстандарта №10 от 10.01.2017, https://oei-analitika.ru

Москва

О внесении изменений в описание типа модули ввода-вывода ЭЛМЕТРО-МВВ, Метран-970

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г, № 29940) (далее — Административный регламент) и в связи с обращением ООО «ЭлМетро Групп» от 17 ноября 2016 г. № 115приказываю:

  • 1. Внести изменения в описание типа на модули ввода-вывода ЭЛМЕТРО-МВВ, Метран-970, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 61628-15, изложив его в новой редакции согласно приложению к настоящему приказу.

  • 2. Управлению метрологии (Р.А.Родин) оформить новое описание типа средства измерений.

  • 3. Контроль за исполнением настоящего приказа оставляю за собой.

    Заместитель Руководителя

    Приказ Росстандарта №10 от 10.01.2017, https://oei-analitika.ru

    Голубев

    Приказ Росстандарта №10 от 10.01.2017, https://oei-analitika.ru

    Сертификат: 61DA1E000300E901C1ED Кому выдан: Голубев Сергей Сергеевич Действителен: с 17.11,2016 до 17.11.2017

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «10» января 2017 г. № 10

Изменения в описание типа на модули ввода-вывода ЭЛМЕТРО-МВВ, Метран-970

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Модули ввода-вывода ЭЛМЕТРО-МВВ, Метран-970

Назначение средства измерений

Модули ввода-вывода ЭЛМЕТРО-МВВ, Метран-970 (далее - модули) предназначены для измерений и преобразований сигналов различных датчиков распределенных систем сбора данных (силы и напряжения постоянного тока, сопротивления, термопар, термопреобразователей сопротивления, пирометров), для вычисления расхода сред, а также для сбора и передачи полученной информации в систему управления производственными процессами по каналам интерфейсов RS-485, CAN, Ethernet или беспроводному интерфейсу. Модули могут использоваться как автономно, так и интегрироваться во внешнюю систему управления.

Описание средства измерений

Модули выполнены в стальном корпусе, предназначенном для монтажа на DIN-рейку.

На верхней панели модуля расположены кнопка управления функциями модуля, светодиодные индикаторы состояния и разъем Ethernet (опция). На боковых панелях модуля расположены клеммы для подключения входных (выходных) сигналов датчиков, датчик для измерения температуры «холодного спая» (при работе с термопарами), клеммы питания и интерфейсов.

Принцип работы модулей основан:

  • - на преобразовании аналоговых и дискретных входных сигналов, обработке полученной информации и передачи ее по интерфейсу на верхний уровень;

  • - на формировании управляющего воздействия (в виде дискретных или токовых электрических сигналов) на основе информации, полученной как от собственных входных каналов, так и от внешней системы управления.

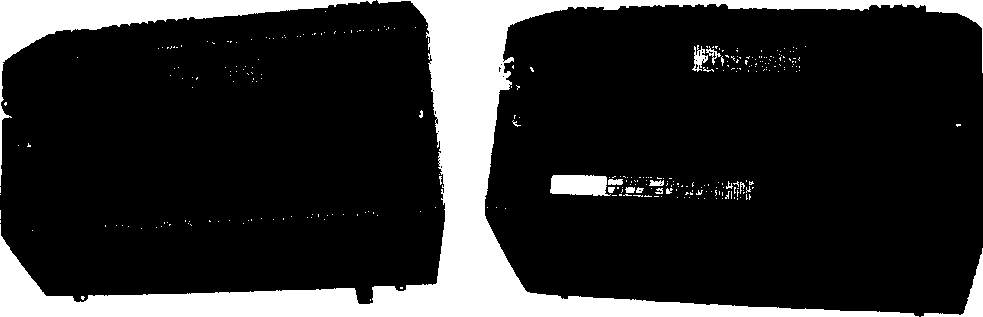

Общий вид модулей представлен на рисунке 1.

Приказ Росстандарта №10 от 10.01.2017, https://oei-analitika.ru

Рисунок 1 - Общий вид модулей ввода-вывода ЭЛМЕТРО-МВВ, Метран-970

Программное обеспечение

Идентификационные данные встроенного ПО приведены в таблице 1, Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

—

Номер версии (идентификационный номер ПО)

1.3

Цифровой идентификатор ПО

2F30D28E

Информация о версии и контрольной сумме доступна в меню настройки модуля.

В модуле отсутствует возможность внесения изменений (преднамеренных или непреднамеренных) в ПО измерительной части прибора посредством внешних интерфейсов или меню прибора.

Защита модуля от преднамеренного изменения ПО через внутренний интерфейс (вскрытие прибора) обеспечивается нанесением клейм (пломб) на корпус прибора.

Защита ПО модуля от непреднамеренных и преднамеренных изменений соответствует среднему уровню по Р 50.2.077-2014.

Метрологические и технические характеристики

Модули могут иметь следующие типы входных и выходных каналов:

АВ - аналоговые входы;

АВП - аналоговые входы с выходом питания;

АЕ - аналоговые выходы;

Д, ДВ - дискретные входы;

Р - релейные выходы (реле);

С - симисторные выходы.

Примечание: Каналы типов Д, Р, С не являются измерительными и не имеют метрологических характеристик, подлежащих нормированию.

Основные метрологические характеристики измерительных каналов АВ модулей

приведены в таблицах 2-6. Таблица2

Функция

Диапазон измерений

Пределы допускаемой основной абсолютной погрешности

Пределы       допускаемой

дополнительной абсолютной погрешности на каждые 10 °C в пределах рабочих условий экспл.

Измерение силы постоянного тока

от -23 до +23 мА

±(0,0005 ИВ+8 мкА)

±0,0005-ИВ

Измерение напряжения постоянного тока

от-110 до+110 мВ от -1,1 до +1,1 В

±(0,0005 ИВ+20 мкВ)

±(0,0005-ИВ+0,4 мВ)

±0,00025 ИВ

Измерение сопротивления постоянному току

от 0 до 325 Ом

±(0,0005 -ИВ+0,13 Ом)

±0,0005-ИВ

Примечание - ИВ - модуль значения измеряемой величины

Измерительные каналы АВ модулей обеспечивают преобразование сигналов термопар (ТП) с НСХ по ГОСТ Р 8.585 - 2001 с возможностью компенсации значения термо-ЭДС «холодного спая». Типы ТП, диапазоны преобразования и пределы допускаемых основной и дополнительной погрешностей приведены в таблице 3.

Таблица 3

Тип ТП

Диапазон, °C

Пределы допускаемой основной абсолютной погрешности относительно НСХ, ±°с

Пределы допускаемой дополнительной абсолютной погрешности на каждые 10°С в пределах рабочих условий эксплуатации, ±°С

Единица младшего разряда, °C

А-1

от 0 до +400

2,6-0,003-Т

0,0004-Т

(ТВР)

от +400 до +2200

0,8+0,0015-Т

А-2

от 0 до +300

2,8-0,005 Т

(ТВР)

от +300 до+1800

1+0,0012-Т

0,0003-т

А-3

от 0 до +300

2,6-0,004-Т

(ТВР)

от +300 до +1800

1+0,0012-Т

J

от -200 до 0

0,4-0,004 Т

0,04-0,0006-Т

(ТЖК)

от 0 до +1000

0,4+0,0005-Т

0,04+0,0002-Т

R

от -49 до +200

5-О,О13Т

(ТПП 13)

от +200 до+1767

2,4    .

0,06+0,0002-Т

S

от -49 до +200

4,7-0,011-Т

(ТПП 10)

от +200 до +1700

2,4+0,0002-Т

в

от +500 до +1000

5,7-0,0032-Т

0,03+0,0001 т

0,1

(ТПР)

от +1000 до +1820

2,5

Е

от -200 до 0

0,4-0,004-Т

0,04-0,0006-Т

(ТХКн)

от 0 до +1000

0,4+0,0005 Т

0,04+0,0002-Т

N

от -200 до 0

0,8-0,007-Т

0,05-0,0007-Т

(ТНН)

от Одо +1300

0,8+0,0004-Т

0,05+4),0002Т

к

от -200 до 0

0,55-0,005-Т

0,03-0,0007 Т

(ТХА)

от 0 до +1300

0,55+0,0007-Т

0,03+0,0003 Т

М

от -200 до -100

0,06-0,007Т

0,06-0,0005-Т

(ТМК)

от -100 до +100

0,6-0,0015-Т

т

от -200 до 0

0,55-0,005 -Т

0,03-0,0006 Т

(ТМКн)

от 0 до +400

0,55

0,03+0,0001-т

L

от - 200 до 0

0,35-0,003 -Т

0,03-0,0006 Т

(ТХК)

от 0 до +790

0,35+0,0004-Т

0,03+0,0002Т

Примечания

  • 1 Значения погрешностей указаны без учета погрешности преобразования температуры холодного спая;

  • 2 Пределы допускаемой абсолютной погрешности канала компенсации температуры холодного спая ±2°С;

3 Т - значение преобразуемой температуры, °C

Измерительные каналы АВ модулей обеспечивают преобразование сигналов термопреобразователей сопротивления (ТС) с НСХ по ГОСТ 6651-2009. Типы ТС, диапазоны преобразования и пределы допускаемых основной и дополнительной погрешностей приведены в таблице 4.

Таблица 4

Тип ТС

а, °C-1

Диапазон, °C

Пределы допускаемой основной абсолютной погрешности относительно НСХ, ±°С

Пределы допускаемой дополнительной абсолютной погрешности на каждые 10°С в пределах рабочих условий эксплуатации, ±°С

Единица младшег о разряда, °C

46П Град. 21*

0,00391

от -199 до +650

0,5+0,0007 Т

50П

0,00391

от -199 до +850

0,8+0,0009-Т

0,14+0,0006 Т

100П

от -199 до +620

0,5+0,0007-Т

Pt50

0,00385

от -195 до +845

0,8+0,0009 Т

PtlOO

от -195 до +630

0,5+0,0007 Т

50 М

0,00428

от -180 до +200

0,8+0,0005 Т

0,1

100 М

от -180 до +200

0,5+0,0005 Т

50 М

0,00426

от -49 до +199

0,8+0,0005 Т

0,12+0,0005-Т

100 М

от -49 до+199

0,5+0,0005-Т

53М Град. 23*

0,00426

от -49 до +179

0,8+0,0005-Т

100 н

0,00617

от -60 до +180

0,4

0,09+0,0003-Т

Примечания

Т - значение преобразуемой температуры, °C; * — по ГОСТ 6651-78

Измерительные каналы АВ модулей обеспечивают преобразование сигналов пирометров с градуировками по ГОСТ 10627 - 71. Типы градуировок пирометров, диапазоны преобразования и пределы допускаемых основной и дополнительной погрешностей приведены в таблице 5.

Таблица 5

Типы градуиров ок пирометр ов

Диапазон, °C

Пределы допускаемой основной абсолютной погрешности относительно НСХ, ±°С

Пределы допускаемой дополнительной абсолютной погрешности на каждые 10°С в пределах рабочих условий эксплуатации, ± °C

Единица младшего разряда, °C

РК-15

от +400 до +700

24-0,03-Т

0,0001 Т

0,1

от +700 до +1500

5-0,003 Т

РК-20

от +600 до +900

10,2-0,009-Т

от +900 до +2000

3-0,001 Т

РС-20

от +900 до +1750

3,6-0,0016-Т

от+1750 до+2000

3

РС-25

от +1200 до +1650

6,5-0,003 Т

от +1650 до +2500

1,8

Примечание - Т- значение преобразуемой температуры

Модуль обеспечивает вычисление расхода сред в соответствии с ГОСТ 8.586.(1-5)-2005 (наличие функции вычисления является опцией). Типы сред, диапазоны входных величин и пределы допускаемой основной погрешности вычисления приведены в таблице 6.

Основные метрологические характеристики измерительных каналов АЕ модулей приведены в таблице 8.

Таблица 6

Среда

Диапазон входных величин

Пределы основной относительной погрешности вычисления, ± %

Природный газ

250<Т<340

0,1 <Р<12

При использовании методов расчета по УС

GERG-91 мод., >1Х19мод. по ГОСТ 30319.2-96

0,01

Вода

273,15 <Т<573,15;

0,05 <Р <30; Р> Ps;

0,05

Воздух

200<Т<400

0,1 <Р<20

0,01

Перегретый пар

373,15 <Т< 873,15;

0,05 < Р < 30; Р < Ps;

0,05

Насыщенный пар

273,15 <Т<573,15;

0,001 <Р <21,5; P-Ps; степень сухости 0,7 < % < 1,0;

0,05

Примечания

Т - температура среды, К

Р - абсолютное давление среды, МПа

Ps - абсолютное давление насыщения, МПа

Основные метрологические характеристики измерительных каналов с выходом питания (АВП) модулей приведены в таблице 7.

Каждый канал имеет встроенный изолированный преобразователь напряжения для обеспечения питания подключаемых датчиков.

Таблица 7

Функция

Диапазон

Пределы допускаемой основной абсолютной погрешности

Пределы допускаемой дополнительной абсолютной погрешности на каждые 10°С в пределах рабочих условий эксплуатации

Измерение силы постоянного тока

от -2 до +23 мА

±(0,0005 ИВ+8 мкА)

±0,0005-ИВ

Измерение напряжения постоянного тока

от -1 до +11 В

±(0,0005-ИВ+ 4 мВ)

±0,0005-ИВ

Примечание - ИВ - значение измеряемой величины

Измерительные каналы аналоговых выходов (АЕ) модуля предназначены для преобразования кода в сигналы силы постоянного тока.

Таблица 8

Функция

Диапазон воспроизведения

Пределы допускаемой основной абсолютной погрешности

Пределы допускаемой дополнительной абсолютной погрешности на каждые 10°С в пределах рабочих условий эксплуатации

Воспроизведение сигналов силы постоянного тока

от 0 до +22 мА

±(0,0005 ВЗ + 8 мкА)

±(0,0005 • ВЗ+8мкА)

Примечания

  • 1 ВЗ - воспроизводимое значение;

  • 2 Диапазон воспроизводимого сигнала может задаваться программно из следующих значений: (от 0 до +20) мА, (от +4 до +20) мА или (от 0 до +5) мА

Дискретные входы (ДВ) модулей обеспечивают измерение частотно-импульсных сигналов со следующими основными метрологическими характеристиками:

диапазон частот сигналов:

  • - при подсчете импульсов

  • - при измерении частоты диапазон значений счетчика

от 0 до 1 кГц от 1 Гц до И кГц;

от 0 до 232имп.;

диапазон измерении временных интервалов от 1 до 120 с;

пределы допускаемой относительной погрешности измерения частоты и временных интервалов ±0,05%;

пределы допускаемой погрешности счета импульсов ±1 имп./ЮООО имп.

Рабочие условия эксплуатации:

  • - температура окружающего воздуха, °C      от -40 до +70;

(нормальное значение температуры (25 ±10) °C)

  • - относительная влажность воздуха, %        до 80;

  • - атмосферное давление, кПа (мм рт. ст.) от 84 до 106,7 (от 630 до 800).

Электропитание модулей осуществляется от источника напряжения постоянного

тока со следующими характеристиками:

  • - напряжение питания, В

  • - питание через Ethernet (РоЕ) Потребляемая мощность, Вт Масса модуля, кг, не более Габаритные размеры, мм, не более Средний срок службы, лет, не менее Средняя наработка на отказ, ч, не менее

от 20 до 42;

в соответствии с IEEE 802.3af.

от 1,5 до 15 (в зависимости от конфигурации), 1.

170x133x76.

8.

50000.

Знак утверждения типа

наносится на титульные листы эксплуатационной документации (руководство по эксплуатации, паспорт) типографским способом и на лицевую панель корпуса методом шелкографии.

Комплектность средства измерений

Комплект поставки модулей приведен в таблице 9.

Таблица 9

Наименование

Количество

Модуль

1 шт.

Клеммы для подключения к модулю

*

Термодатчик для определения температуры «холодного спая» термопар

1 шт. **

Сервисное программное обеспечение для PC (диск)

1 тттт * * *

Продолжение таблицы 9

Наименование

Количество

Паспорт

1 экз.

Методика поверки

1 экз.

Руководство по эксплуатации

1 экз. ***

Примечания

* - Количество и тип клемм зависит от выбранной конфигурации модуля ** - Поставляется при наличии в конфигурации входов АВ

*** - 1 экз. на партию приборов

Поверка

осуществляется по документу 3095.000 МП «Модули ввода-вывода ЭЛМЕТРО-МВВ,

Метран-970. Методика поверки», утвержденным ФГУП «ВНИИМС» 02.06.2015 г.

Перечень основных средств поверки модулей приведен в таблице 10. Таблица 10

Наименование

Тип

Требуемые технические характеристики

Калибратор многофункциональный портативный

МЕТР АН 510-ПКМ (Класс А)

Основная погрешность генерации в диапазонах: (от 0 до 0,1) В:    ±(0,0075%ТВ+5 мкВ),

(от 0,1 до 1) В:    ±(0,0075%ТВ+0,05 мВ),

(от 0 до 25) мА: ±(0,0075%ТВ+1 мкА); Основная погрешность измерений в диапазоне (от 0 до 22) мА: ±(0,0075%ТВ+1 мкА),

где ТВ - значение текущей величины

Калибратор многофункциональный

MC2-R

Основная погрешность воспроизведения сигналов напряжения постоянного тока в диапазоне (от -3 до +12) В: ±(0,02% показ. + 0,1 мВ)

Генератор сигналов

Agilent 33210

Диапазон: от 0,01 Гц до 13 кГц, Погрешность задания частоты: 0,005% Генерация заданного количества импульсов.

Магазин сопротивления

Р4831

Диапазон воспроизведений сопротивления от 0 до 400 Ом. Класс точности 0,02

Термопара

К(ТХА)

Термопара с индивидуальной градуировкой в диапазоне температур от 0 до 30 °C, основная погрешность ±0,2 °C.

Термометр

ТЛ-4

Диапазон измерений от 0 до 55 °C, с ценой деления ±0,1 °C.

Программный комплекс

«Расходомер-ИСО»

Сведения о методиках (методах) измерений

Методы измерений изложены в руководстве по эксплуатации на модули.

Нормативные и технические документы, устанавливающие требования к модулям ввода-вывода ЭЛМЕТРО-МВВ, Метран-970

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ Р 8.585-2001 Государственная система обеспечения единства измерений. Термопары. Номинальные статические характеристики преобразования.

ГОСТ 6651-2009 Государственная система обеспечения единства измерений. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.

ГОСТ 10627-71 Телескопы пирометров суммарного излучения. Градуировочные таблицы.

ГОСТ 8.586-2005 Государственная система обеспечения единства измерений. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Части 1-5.

ТУ 4227-020-99278829-2014 Модули ввода-вывода ЭЛМЕТРО-МВВ, Метран-970. Технические условия.

Изготовитель

ООО «ЭлМетро Групп»,

454106, г. Челябинск, ул. Неглинная, д.21

ИНН 7448092141

Тел. (351) 793-8028, Факс(351) 742-6884

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»),

Адрес: 119361, Россия, Москва, ул. Озерная, д.46,

тел.: +7 (495) 437-55-77, т./факс +7 (495) 781-86-40,

E-mail: oflice@vniims.ru , 201 -vm@vniims,ru , http ://www. vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.



Ссылки на другие приказы Росстандарта

  • №3139 от 18.12.2019
  • №1780 от 30.07.2019
  • №332 от 17.02.2017
  • №919 от 15.05.2018
  • №1030 от 11.11.2012
  • №1577 от 02.08.2021
  • №4330 от 04.08.2011
  • №2269 от 24.09.2024
  • №40 от 28.01.2021
  • №3956 от 11.10.2010
  • №1053 от 04.05.2006
  • №403 от 29.03.2005
  • №3428 от 10.12.2007
  • №883 от 21.06.2005
  • №1956 от 26.05.2010
  • №1748 от 13.12.2005
  • №137 от 12.02.2014
  • №2050 от 20.09.2021
  • №380 от 16.02.2022
  • №2327 от 21.09.2022
  • №1364 от 21.09.2014
  • №338 от 18.02.2008
  • №799 от 30.03.2022
  • №436 от 06.04.2014
  • №296 от 04.02.2010
    • Настройки внешнего вида
    Цветовая схема
    Ширина
    Левая панель
