ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «30» августа 2021 г. № 1891

Сведения об утвержденном типе средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средств измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «30» августа 2021 г. № 1891

Лист № 1 Регистрационный № 21666-12 Всего листов 9

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Колонки раздаточные сжиженного газа BMP 5xx/LPG

Колонки раздаточные сжиженного газа BMP 5xx/LPG предназначены для измерения объема сжиженного газа (пропан-бутан) при заправке баллонов транспортных средств.

Принцип действия колонок раздаточных сжиженного газа BMP 5xx/LPG основан на измерении объема сжиженного газа поршневым измерителем или расходомером массовым LPGmass производства фирмы Endress+Hauser Flowtec AG, Швейцария.

В нижней части модуля гидравлической системы, на кронштейне измерителя, установлен измерительный узел, состоящий из собственно измерителя или расходомера массового LPGmass, фильтра, сепаратора, обратного клапана жидкой фазы и предохранительного клапана газообразной фазы. На выходе из измерителя установлен дифференциальный клапан, либо датчик, поддерживающий среду в измерителе в жидком состоянии. Измерительный узел укомплектован на входе запорным шаровым краном. После прохождения через измеритель и электромагнитный клапан, качаемый сжиженный газ направляется через смотровое отверстие и защитную муфту в раздаточный рукав, и через кран газораздаточный подается в баллон транспортного средства. Возможные газообразные составляющие отделяются в сепараторе и возвращаются в обратный трубопровод, соединенный с резервуаром.

Принцип действия вращающегося четырехпоршневого измерителя горизонтального типа с вертикальным кривошипным валом FM-1029 при измерениях объема основан на измерениях объема сжиженного газа, который поступает в верхнюю часть измерителя и распределяется по каждому поршню через поворотную задвижку, закрепленную на кривошипном валу. Поршни, под воздействием давления, перемещаются в мерных цилиндрах, и это движение кривошипный вал преобразует во вращательное движение. Генератор импульсов регистрирует это движение, преобразует его в электрические импульсы, которые обрабатываются электронно-вычислительным устройством (счетчиком) производства TATSUNO EUROPE a.s. (Чешская республика) или производства ООО "Топаз-сервис", г. Волгодонск.

Принцип действия расходомера массового LPGmass при измерениях объемного расхода и объема основан на измерениях массового расхода, массы и плотности сжиженного газа. Принцип измерений массового расхода и массы основан на измерениях силы Кориолиса, возникающей в трубках первичного преобразователя расходомера массового LPGmass при прохождении через них сжиженного газа. Принцип измерений плотности основан на измерениях резонансной частоты колебаний возникающих в трубках первичного преобразователя расходомера массового LPGmass при прохождении через них сжиженного газа. Измерения температуры сжиженного газа осуществляются при помощи термопреобразователей сопротивления.

Электронно-вычислительное устройство обрабатывает импульсы от генератора и направляет их на дисплеи, где отображаются выданный объем, цена и цена за единицу объема. При отключении источника питания данные транзакции сохраняются на дисплеях в течение 15 минут.

Колонки являются взрывозащищенным оборудованием.

К данному типу колонок относятся колонки раздаточные сжиженного газа следующих модификаций:

BMP 511/LPG - оснащена одним раздаточным рукавом с краном газораздаточным и одним дисплеем;

BMP 513/LPG - оснащена одним раздаточным рукавом с краном газораздаточным и двумя дисплеями;

BMP 522/LPG - оснащена двумя независимыми гидравлическими системами и двумя раздаточными рукавами с краноми газораздаточными для возможности одновременной заправки двух транспортных средств.

Заводской (серийный) номер, идентифицирующий каждый экземпляр средства измерений, указывается на маркировочной табличке в виде цифрового обозначения.

Общий вид средства измерений представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунках 2-5.

а) Колонки раздаточные сжиженного газа ВМР 511/LPG

б) Колонки раздаточные сжиженного газа ВМР 513/LPG

j

в) Колонки раздаточные сжиженного газа ВМР 522/LPG

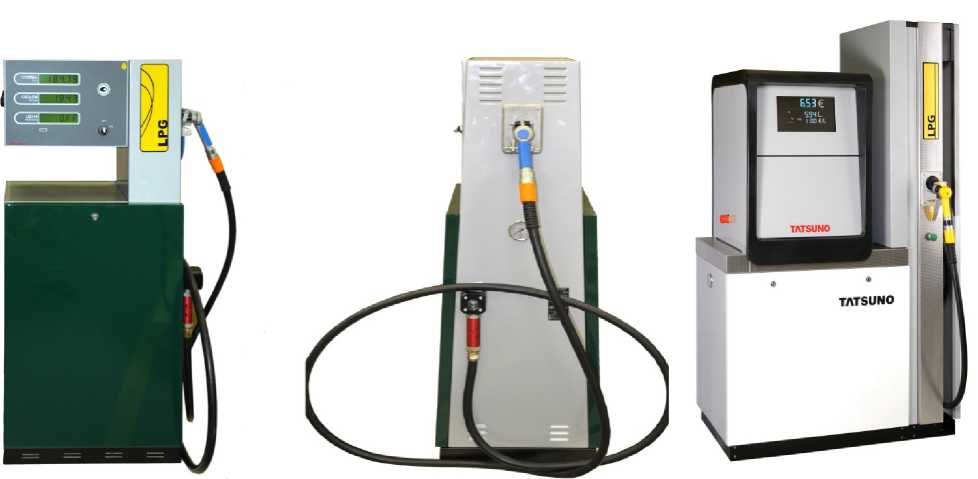

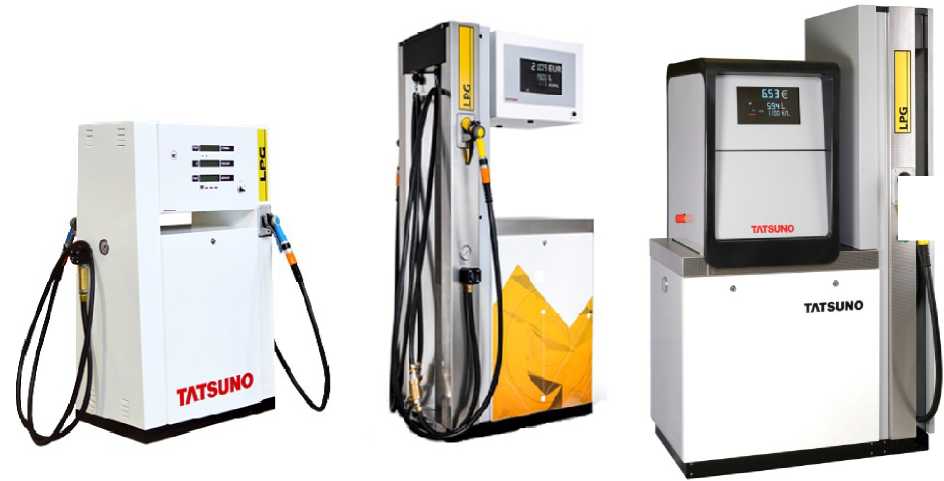

Рисунок 1 - Общий вид средства измерений

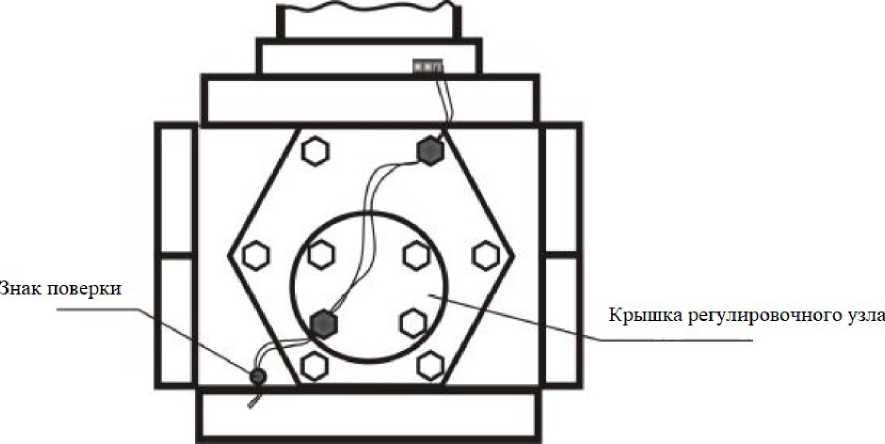

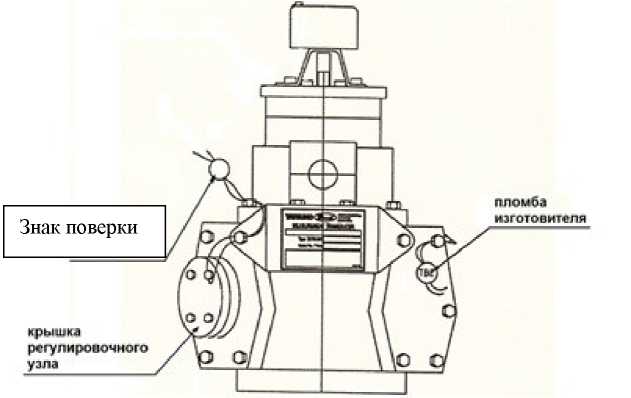

Рисунок 2 - Схема пломбировки от несанкционированного доступа четырехпоршневого измерителя FM-1029

Знак поверки

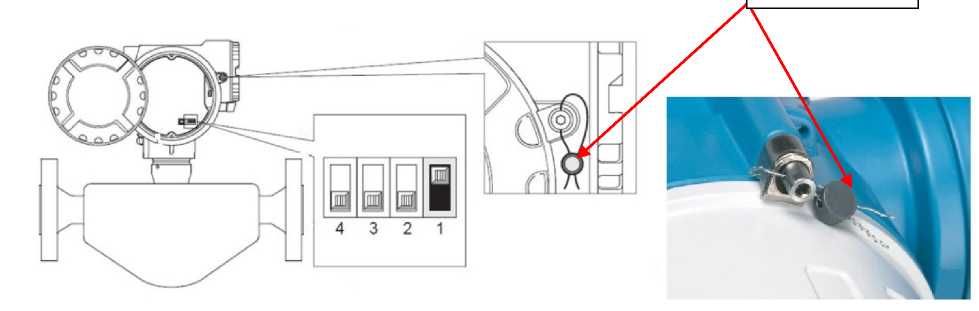

Рисунок 3 - Схема пломбировки от несанкционированного доступа расходомера массового LPGmass

Пломбировке подлежит также электронно-вычислительное устройство, для чего при оснащении колонок электронно-вычислительными устройствами PDE, PDEX, PDEX5 фискальный переключатель (SW1-1) блока процессора предварительно переводится в положение ON (вверх - блокировка изменений метрологических параметров), а затем защитный кожух блока фиксируется специальными винтами с отверстиями и пломбируется. Переключатель SW1-2 при переводе в верхнее положение (ON) блокирует возможность изменения основных конфигурационных и настроечных параметров электроники по линии данных; переключатель SW1-3 не задействован; переключатель SW1-4 в положении ON производит инициализацию параметров при каждом включении электропитания счетчика. Необходимость перевода переключателей SW1-2, SW1-4 определяется изготовителем. Заводской переключатель SW2 при переводе в левое положение блокирует возможность изменения основных конфигурационных и настроечных параметров и при необходимости может быть опломбирован официальным представителем изготовителя.

Знак поверки

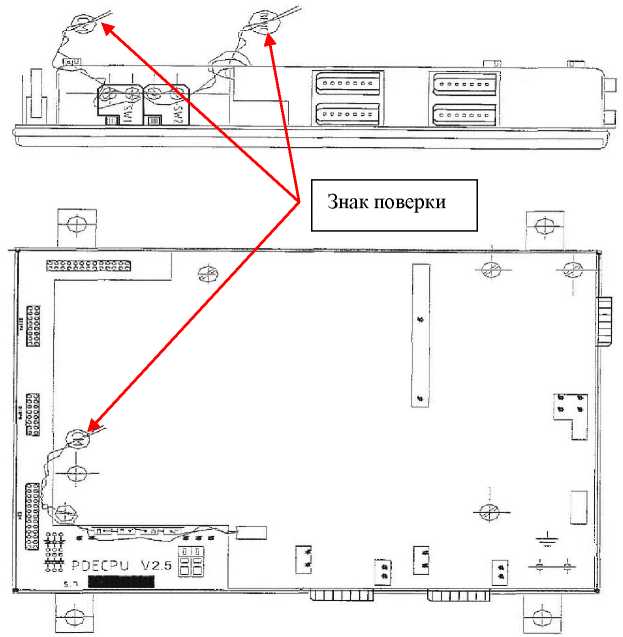

Рисунок 4 - Схема пломбировки от несанкционированного доступа электронновычислительного устройства (счетчика) производства TATSUNO EUROPE a.s. (Чешская республика)

При оснащении ТРК электроникой производства ООО «Топаз-сервис», г. Волгодонск тумблеры должны быть зафиксированы пластиной-фиксатором (S2 в положении «РАБОТА», S3 в положении «1» или «2»).

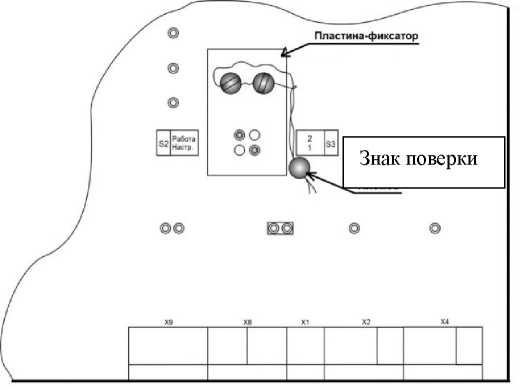

Рисунок 5 - Схема пломбировки от несанкционированного доступа электронновычислительного устройства (счетчика) производства ООО «Топаз-сервис», г. Волгодонск

Колонки раздаточные сжиженного газа BMP 5xx/LPG имеют встроенное программное обеспечение (ПО), которое устанавливается предприятием-изготовителем в электронно-вычислительное устройство. ПО обеспечивает:

• -  контроль, получение и обработку данных от подключенных устройств;

• -  вычисление выдаваемого объема топлива и его стоимости;

• -  хранение суммарного выданного объема топлива;

• -  управление процессом выдачи и передачу результатов на устройства индикации и в компьютерную сеть;

• -  формирование отчетов.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на лицевую панель табло колонки специальной липкой аппликацией и в центре титульного листа руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

приведены в разделе 4 «Устройство и принцип работы» руководства по эксплуатации.

Приказ Росстандарта от 07.02.2018 № 256 Об утверждении государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости (часть 2)

Техническая документация «TATSUNO EUROPE a.s.», Чешская Республика

«TATSUNO EUROPE a.s.», Чешская Республика

Адрес: ул.Пражская 2325/68, 678 01 г. Бланско

Телефон: +420 516 428411,

Факс: + 420 516 428410,

Web-сайт: www.tatsuno-europe.com

Е-mail: info@tatsuno-europe.com

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии»

Адрес: 420088 г. Казань, ул.2-я Азинская, 7А

Телефон: 8 (843) 272-70-62

Факс: 8 (843) 272-00-32

Web-сайт: vniir.org

Е-mail: office@vniir.org

Регистрационный номер 30006-09 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области»

(ФБУ «Ростест-Москва») (в части вносимых изменений)

Адрес: 117418, г. Москва, Нахимовский пр., д. 31

Телефон: 8 (495) 544 00 00

Web-сайт: www.rostest.ru

Е-mail: info@rostest.ru

Уникальный номер записи об аккредитации RA.RU.310639 в Реестре аккредитованных
