№2605 от 19.11.2021
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 286090
Об утверждении типов средств измерений
Приказы по основной деятельности по агентству Вн. Приказ № 2605 от 19.11.2021
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
2605
19 ноября 2021 г.
Москва
Об утверждении типов средств измерений
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:
-
1. Утвердить:
типы средств измерений, сведения о которых прилагаются к настоящему приказу;
описания типов средств измерений, прилагаемые
к настоящему приказу.
-
2. ФГУП «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
/------------------------------
Руководитель
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
А.П.Шалаев
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭН
Сертификат: 028BB2870OA0AC3E9843FA50B54F4O6F4C
Кому выдан: Шалаев Антон Павлович
Действителен: с 29.12.2020 до 29.12.2021
к______________________________/
ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «19» ноября 2021 г. № 2605 Сведения
об утвержденных типах средств измерений
|
№ п/ п |
Наименование типа |
Обозначение типа |
Код характера произ- вод- ства |
Рег. Номер |
Зав. номер(а) * |
Изготовители |
Правообладатель |
Код иден-тифи-кации производства |
Методика поверки |
Интервал между поверками |
Заявитель |
Юридическое лицо, проводившее испытания |
Дата утверждения акта |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
|
1. |
Автоцистерны |
4679А4- 10 |
Е |
83700-21 |
X894679A4H0GB80 57, X894679A4H0GB80 62, X894679A4H0GB80 63 |
Общество с ограниченной ответственностью "Производственная Компания Универсальной СпецТех-ники" (ООО "ПК УСПТ"), г. Челябинск |
Общество с ограниченной ответственностью "Производственная Компания Универсаль-нойСпец Техники" (ООО "ПК УСПТ"), г. Челябинск |
ОС |
ГОСТ 8.600-2011 |
1 год |
Общество с ограниченной ответственностью "Интер Регион" (ООО "ИнтерРегион"), Тюменская обл., ХМАО-Югра, г. Пыть-Ях |
ЗАО "Нефте-базстрой", г. Самара |
29.01.2021 |
|
2. |
Система измерений количества и показателей качества нефти (СИКН) "СНГ-ННП" |
Обозначение отсутствует |
Е |
83701-21 |
01 |
Акционерное общество "Са-мотлорнефте-газ" (АО "Са-мотлорнефте-газ"), Ханты- Мансийский автономный округ-Югра, г. Нижневар товск |
Акционерное общество "Са-мотлорнефте-газ" (АО "Са-мотлорнефте-газ"), Ханты-Мансийский автономный округ-Югра, г. Нижневартовск |
ОС |
ВЯ.10.1704 084.00 МП |
1 год |
Акционерное общество "Са-мотлорнефте-газ" (АО "Са-мотлорнефте-газ"), Ханты-Мансийский автономный округ-Югра, г. Нижневартовск |
ФБУ "Тюменский ЦСМ", г. Тюмень |
20.04.2021 |
|
3. |
Резервуары стальные горизонтальные ци-линдриче-ские |
РГС-5 |
Е |
83702-21 |
232, 234 |
Общество с ограниченной ответственностью "Нефте-газстрой" (ООО "НГС"), Республика Башкортостан, г. Нефтекамск |
Общество с ограниченной ответственностью "Нефте-газстрой" (ООО "НГС"), Республика Башкортостан, г. Нефтекамск |
ОС |
ГОСТ 8.346-2000 |
5 лет |
Общество с ограниченной ответственностью "Технологические системы и оборудование" (ООО "ТСО"), г. Москва |
ООО "Метро- КонТ", г. Казань |
16.10.2020 |
|
4. |
Расходомеры-счетчики вихревые |
ДРС.МИ .В |
С |
83703-21 |
ДРС.МИ.В-25-25- Н-1,5-И зав.№ 0001, ДРС.МИ.В-50-25-Н-1,5-И зав.№0002 |
Общество с ограниченной ответственностью "Ком-плектсервис" (ООО "Ком-плектсервис"), Республика Башкортостан, г. Октябрьский |
Общество с ограниченной ответственностью "Ком-плектсервис" (ООО "Ком-плектсервис"), Республика Башкортостан, г. Октябрьский |
ОС |
МП 0705/13112292021 |
5 лет |
Общество с ограниченной ответственностью "Ком-плектсервис" (ООО "Ком-плектсервис"), Республика Башкортостан, г. Октябрьский |
ООО Центр Метрологии "СТП", Республика Татарстан, г. Казань |
07.05.2021 |
|
5. |
Мерники металлические технические горизонтальные 1-го класса |
Обозначение отсутствует |
Е |
83704-21 |
4, 5 |
Казенный винный склад № 5, Рязанская обл., г. Шацк |
Казенный винный склад № 5, Рязанская обл., г. Шацк |
ОС |
ГОСТ 8.633-2013 |
2 года |
Общество с ограниченной ответственностью "ШАЦКИЙ ЛИКЕ-РОВОДОЧ- НЫЙ ЗАВОД" (ООО "ШАЦКИЙ ЛИКЕ- РОВОДОЧ- НЫЙ ЗА ВОД"), Рязанская обл., г. Шацк |
ФБУ "Пензенский ЦСМ", г. Пенза |
09.06.2021 |
|
6. |
Система ав-томатизиро-ванная ин-формацион-но-измерительная коммерческого уче- |
Обозначение отсутствует |
Е |
83705-21 |
001 |
Акционерное общество "Независимая Электросетевая Компания" (АО "НЭСК"), г. Саратов |
Общество с ограниченной ответственностью "Электросбыт" (ООО "Электросбыт"), г. Саратов |
ОС |
МП РЦСМ-035-2021 |
4 года |
Общество с ограниченной ответственностью "Альфа-Энерго" (ООО "Альфа-Энерго"), г. Москва |
ФБУ "Рязанский ЦСМ", г. Рязань |
27.08.2021 |
|
та электроэнергии (АИИС КУЭ) ООО "Плодовое-2009" Шестая очередь | |||||||||||||
|
7. |
Система ав-томатизиро-ванная ин-формацион-но-измерительная коммерческого учета электроэнергии (АИИС КУЭ) Акционерное общество Техническая фирма "Ватт" |
Обозначение отсутствует |
Е |
83706-21 |
17 |
Общество с ограниченной ответственностью "Интер РЭК" (ООО "Интер РЭК"), г. Москва |
Акционерное общество Техническая фирма "ВАТТ" (АО ТФ "ВАТТ"), Республика Мордовия, г. Саранск |
ОС |
МП 26.51/99/21 |
4 года |
Общество с ограниченной ответственностью "Интер РЭК" (ООО "Интер РЭК"), г. Москва |
ООО "Энерго-тестконтроль", г. Москва |
27.08.2021 |
|
8. |
Трансформаторы тока |
ТФНД- 220 IV |
Е |
83707-21 |
124, 925 |
Коммандитное общество "Запорожский завод высоковольтной аппаратуры" (КО "ЗЗВА"), Украина |
Коммандитное общество "Запорожский завод высоковольтной аппаратуры" (КО "ЗЗВА"), Украина |
ОС |
ГОСТ 8.217-2003 |
4 года |
ООО "Энерго-ПромРесурс", Московская обл., г. Красногорск |
ФГУП "ВНИИМС", г. Москва |
22.08.2021 |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «19» ноября 2021 г. № 2605
Лист № 1
Всего листов 3
Регистрационный № 83700-21
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Автоцистерны 4679А4-10
Назначение средства измеренийАвтоцистерны 4679А4-10 (далее - АЦ) предназначены для измерений объема нефтепродуктов плотностью до 860 кг/м3.
Описание средства измеренийПринцип работы АЦ основан на заполнении их нефтепродуктом до указателя уровня налива, соответствующего определенному объему нефтепродукта. Слив нефтепродукта производится самотеком или через насос.
АЦ состоят из стальной сварной цистерны, имеющей в поперечном сечении чемоданообразную форму, установленной на шасси автомобиля. АЦ являются транспортными мерами полной вместимости (далее - ТМ) и оборудованы заливной горловиной круглой формы. Указатель уровня налива из металлического уголка установлен в горловине цистерны.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:
-
- горловину со смотровым окном и воздухоотводящим устройством;
-
- съемную крышку горловины с заливным люком и дыхательным клапаном;
-
- клапан донный;
-
- кран шаровой;
-
- рукава напорно-всасывающие.
На боковых сторонах и сзади АЦ имеет надпись «ОГНЕОПАСНО», знак ограничения скорости и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.

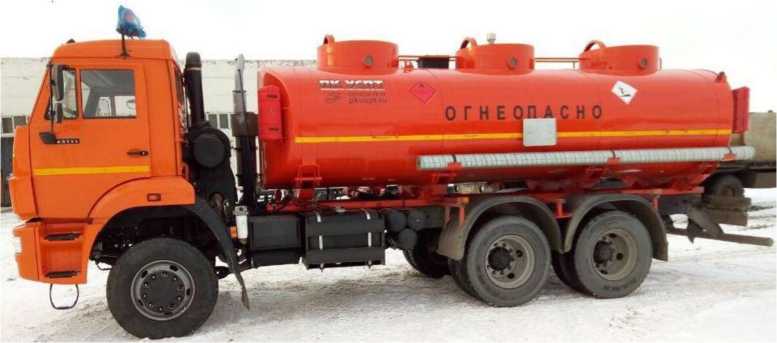

Общий вид АЦ представлен на рисунке 1.
Рисунок 1 - Общий вид автоцистерны 4679А4-10

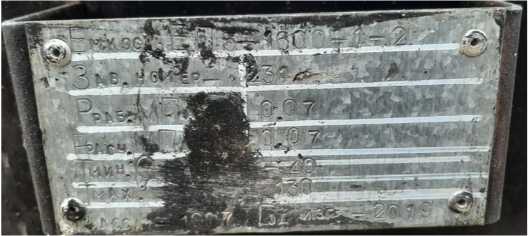

Заводские номера автоцистерн наносятся на информационную табличку, расположенную в нижней части цистерны, в формате VIN. К данному типу относятся автоцистерны 4679А4-10 с номерами X894679A4H0GB8057, X894679A4H0GB8062,
X894679A4H0GB8063.

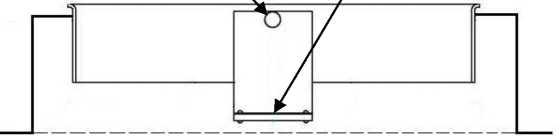

Схема пломбировки для защиты от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки представлены на рисунке 2.Знак поверки наносится ударным способом на заклепку, проходящую через стенку горловины и указатель уровня налива.
Заклепка для нанесения знака поверки Указатель уровня налива в горловине
Верхняя образующая цистерны
Рисунок 2 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки
Программное обеспечениеотсутствует
Метрологические и технические характеристикиТаблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, дм3 |
14900 |
|
Пределы допускаемой относительной погрешности ТМ, % |
±0,4 |
|
Разность между номинальной и действительной вместимостью ТМ, %, не более |
±1,5 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Снаряженная масса, кг, не более |
10865 |
|
Длина, мм, не более |
8400 |
|
Высота, мм, не более |
3200 |
|
Ширина, мм, не более |
2400 |
|
Условия эксплуатации: температура окружающего воздуха, °C |
от -40 до +50 |
наносится на титульный лист руководства по эксплуатации печатным способом.
Комплектность средства измеренийТаблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Автоцистерна |
4679А4-10 |
1 шт. |
|
Запасные части, инструменты ипринадлежности |
1 комплекта | |
|
Руководство по эксплуатации |
1 шт. |
приведены в разделе 5 руководства по эксплуатации
Нормативные документы, устанавливающие требования к автоцистернам 4679А4-10Приказ Росстандарта от 07.02.2018 г. №256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
ИзготовительОбщество с ограниченной ответственностью «Производственная Компания Универсальной СпецТехники» (ООО «ПК УСПТ»)
ИНН 7415092361
Адрес: 454106, г. Челябинск, ул. Косарева, д. 52Б, неж. пом. 100, офис 4
Телефон: +7(3513)287920
E-mail: mail@pkuspt.ru
Испытательный центрЗакрытое акционерное общество «Нефтебазстрой» (ЗАО «Нефтебазстрой»)
ИНН 6311086065
Адрес: 443082, г. Самара, ул. Горная, 5
Почтовый адрес: 443076, Россия, г. Самара ул. Партизанская, д. 173
Телефон: +7 (846) 2791183
Е-mail: klb@nbs-samara.ru
Аттестат аккредитации ЗАО «Нефтебазстрой» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.312194 от 13.06.2017 г.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «19» ноября 2021 г. № 2605
Лист № 1
Всего листов 5
Регистрационный № 83701-21
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Система измерений количества и показателей качества нефти (СИКН) «СНГ-ННП»
Назначение средства измеренийСистема измерений количества и показателей качества нефти (СИКН) «СНГ-ННП» (далее - СИКН) предназначена для измерения массового расхода (массы) нефти.
Описание средства измеренийПринцип действия СИКН основан на прямом методе динамических измерений с помощью преобразователей массового расхода жидкости. Выходные сигналы преобразователей расхода, давления, температуры, плотности, объемной доли воды в нефти по линиям связи поступают в систему обработки информации, которая принимает информацию и производит вычисление массы и показателей качества нефти по реализованному в ней алгоритму.
Конструктивно СИКН представляет собой единичный экземпляр измерительной системы, спроектированной и смонтированной для конкретного объекта из компонентов серийного производства. В состав СИКН входит:
-
1) Блок измерительных линий (БИЛ), состоящий из трех измерительных линий (двух рабочих, одной контрольно-резервной).
-
2) Блок измерений показателей качества нефти (БИК), предназначенный для измерения показателей качества нефти.
-
3) Система сбора и обработки информации (СОИ), предназначенная для сбора и обработки информации, поступающей от измерительных преобразователей, а также для вычислений, индикации и регистрации результатов измерений.
|
Наименование и тип средства измерений |
Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
|
Блок измерительных линий | |
|
1 |
2 |
|
Расходомеры массовые Promass |
15201-11 |
|
Датчики температуры Rosemount 3144Р |
63889-16 |
|
Преобразователи измерительные Rosemount 3144Р |
56381-14 |
|
Т ермопреобразователи сопротивления Rosemount 0065 |
69487-17 |
|
Преобразователи давления измерительные 3051S |
66525-17 |
Продолжение таблицы 1
|
1 |
2 |
|
Блок измерений показателей качества нефти | |
|
Преобразователи плотности жидкости измерительные 7835 |
15644-01 |
|
Влагомеры нефти поточные УДВН-1пм |
14557-05 14557-15 |
|
Преобразователи измерительные к датчикам температуры 244 |
14684-00 |
|
Термопреобразователи сопротивления |
22257-01 |
|
платиновые 65 |
22257-05 |
|
Преобразователи давления измерительные |
14061-99 |
|
3051 |
14061-04 |
|
Счетчики жидкости турбинные ТОР |
6965-03 |
|
Система обработки информации | |
|
Комплексы измерительно-вычислительные ОКТОПУС-Л (OCTOPUS-L) |
43239-15 |
В состав СИКН входят показывающие средства измерений давления и температуры нефти утвержденных типов.
СИКН обеспечивает выполнение следующих функций:
-
- измерение массового расхода нефти через СИКН;
-
- автоматическое вычисление массы «брутто» нефти;
-
- автоматизированное вычисление массы «нетто» нефти;
-
- автоматическое измерение технологических параметров (температуры и давления);
-
- автоматическое измерение показателей качества нефти (плотности и массовой доли воды в нефти);
-
- отображение (индикацию), регистрацию и архивирование результатов измерений;
-
- поверку преобразователей массового расхода на месте эксплуатации без прекращения учётных операций;
-
- контроль метрологических характеристик преобразователей массового расхода, преобразователя плотности и поточного влагомера на месте эксплуатации без прекращения ТКО;
-
- отбор объединённой пробы нефти по ГОСТ 2517-2012;
-
- получения 2- часовых, сменных, суточных и месячных отчётов, актов приёма-сдачи нефти, паспортов качества и журналов регистрации показаний средств измерений с выводом данных на дисплей и на печатающее устройство;
-
- контроль герметичности запорной арматуры, влияющей на результат измерений по СИКН.

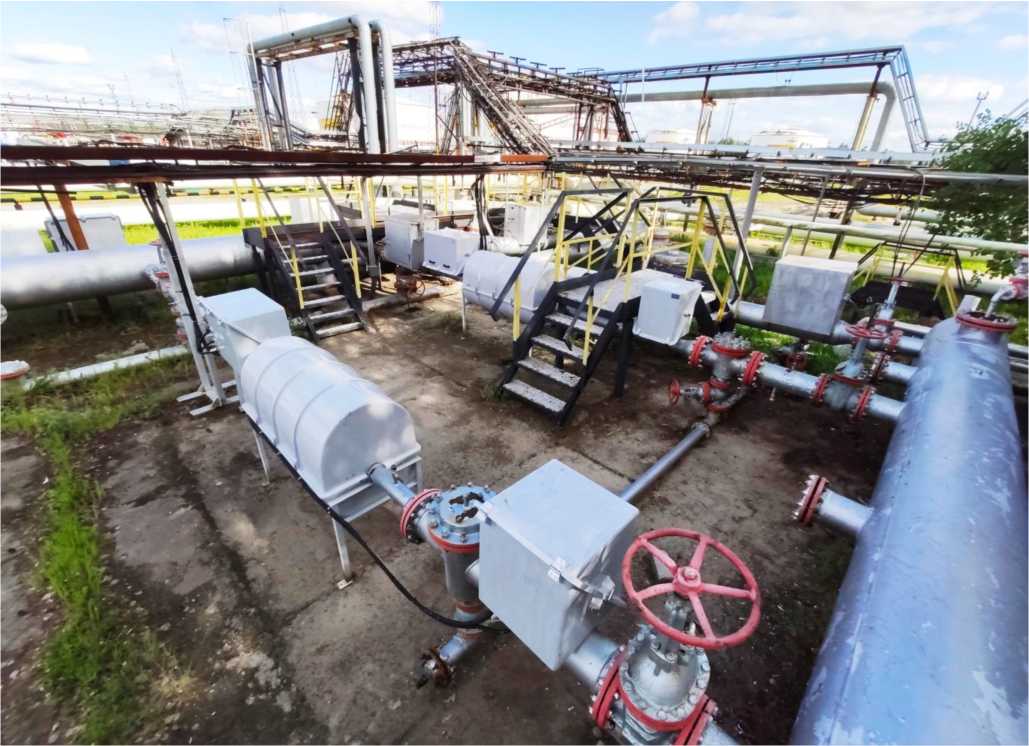

Общий вид СИКН представлен на рисунке 1.
Рисунок 1 - Общий вид СИКН
Пломбирование средств измерений, находящихся в составе системы измерений количества и показателей качества нефти (СИКН) «СНГ-ННП» осуществляется согласно требований их описаний типа или МИ 3002-2006. Заводской номер указан в инструкции по эксплуатации. Нанесение знака поверки на СИКН не предусмотрено.
Программное обеспечениеСИКН имеет программное обеспечение (далее - ПО), представленное встроенным прикладным ПО комплекса измерительно-вычислительного ОКТОПУС-Л (OCTOPUS-L) и ПО «Rate АРМ оператора УУН». Идентификационные данные программного обеспечения приведены в таблице 2. Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
ИВК ОКТОПУС-Л |
АРМ оператора Rate АРМ оператора УУН |
|
Идентификационное наименование ПО |
Formula.o | |
|
Номер версии (идентификационный номер) ПО |
6.15 |
2.3.1.1 |
|
Цифровой идентификатор ПО |
5ED0C426 |
B6D270DB |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 | |
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон массового расхода, т/ч |
от 50,0 до 464,8 |
|
Пределы допускаемой относительной погрешности | |
|
измерения: | |
|
- массы брутто нефти, % |
±0,25 |
|
- массы нетто нефти, % |
±0,35 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Количество измерительных линий |
3 (2 рабочих, 1 контрольно-резервная) |
|
Измеряемая среда |
нефть по ГОСТ Р 51858-2002 |
|
Характеристики измеряемой среды:
|
от +10 до +40 от 0,1 до 1,6 от 830 до 895 0,5 0,05 100 66,7 не допускается |
|
Режим работы |
непрерывный |
|
Режим работы ТПУ |
периодический |
|
Температура окружающего воздуха, °С:
|
от +10 до +20 от +15 до +25 |
наносится на титульный лист инструкции по эксплуатации СИКН типографским способом.
Комплектность средства измеренийТаблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Система измерений количества и показателей качества нефти (СИКН) «СНГ-ННП» |
1 экз. | |
|
Инструкция АО «Самотлорнефтегаз». Эксплуатация системы измерений количества и показателей качества нефти (СИКН) «СНГ-ННП» |
№ И3.7-53 № П4-04 И-02542 ЮЛ- 413 |
1 экз. |
«Инструкция Масса нефти. Методика измерений системой измерений количества и показателей качества нефти (СИКН) «СНГ-ННП», свидетельство об аттестации методики (метода) измерений № 1588/01.00248-2014/2121 от 07.04.2021 г.
Нормативные документы, устанавливающие требования к системе измерений количества и показателей качества нефти (СИКН) «СНГ-ННП»Приказ Росстандарта от 07.02.2018 № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ИзготовительАкционерное общество «Самотлорнефтегаз» (АО «Самотлорнефтегаз»)
ИНН 8603089934
Адрес: 628600, Ханты-Мансийский автономный округ-Югра, г. Нижневартовск, ул. Ленина, 4
Телефон (3466) 62-20-24
Факс (3466) 62-21-99
Е-mail: office@smn.rosneft.ru
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Тюменской области, Ханты-Мансийском автономном округе - Югра, Ямало-Ненецком автономном округе» (ФБУ «Тюменский ЦСМ»)
Адрес: 625027, г. Тюмень, ул. Минская, д. 88
Телефон (3452) 20-62-95
Факс (3452) 28-00-84
Web-сайт: httpsV/тцсм.рф
E-mail: mail@csm72.ru
Аттестат аккредитации ФБУ «Тюменский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311495.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «19» ноября 2021 г. № 2605
Лист № 1
Всего листов 4
Регистрационный № 83702-21
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Резервуары стальные горизонтальные цилиндрические РГС-5
Назначение средства измеренийРезервуары стальные горизонтальные цилиндрические РГС-5 предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Описание средства измеренийТип резервуаров - стальные горизонтальные цилиндрические, номинальной вместимостью 5 м3 подземного расположения.
Принцип действия резервуаров стальных горизонтальных цилиндрических РГС-5 основан на заполнении их нефтью и нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуары стальные горизонтальные цилиндрические РГС-5 представляют собой горизонтально расположенный цилиндрический стальной сосуд с усеченно-коническими днищами.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.
Заводские номера резервуаров наносятся ударным способом на металлический шильдик резервуара (рисунок 1).
Резервуары РГС-5 с заводскими номерами 232, 234 расположены по адресу: Самарская область, Камышлинский район, с. Новое Усманово, ул. Советская, 120 УПН «Байтуган» ООО «БайТекс».
Общий вид резервуаров стальных горизонтальных цилиндрических РГС-5, представлен на рисунках 2, 3.
Нанесение знака поверки на средство измерений не предусмотрено.

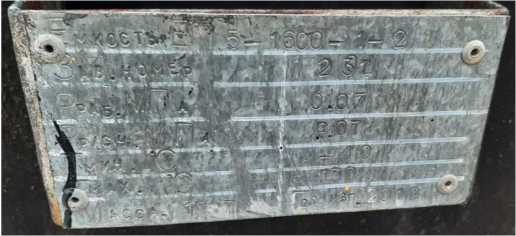

Рисунок 1 - Место нанесения заводских номеров

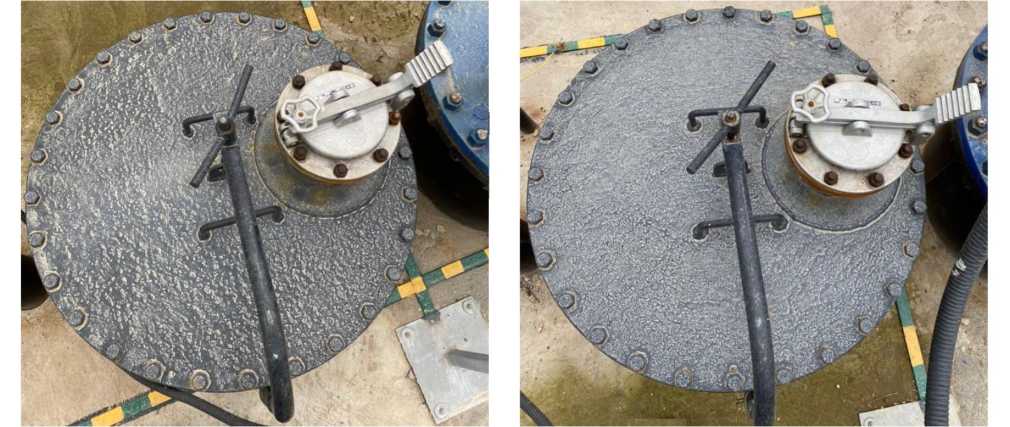

Рисунок 2 - Измерительные люки резервуаров РГС-5

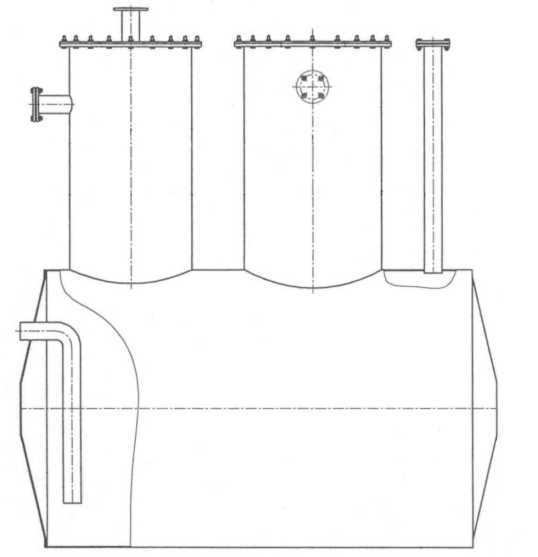

Рисунок 3 - Общий вид эскиза резервуаров РГС-5
Пломбирование резервуаров стальных горизонтальных цилиндрических РГС-5 не предусмотрено.
Программное обеспечениеотсутствует
Лист № 3
Всего листов 4 Метрологические и технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
5 |
|
Пределы допускаемой относительной погрешности определения вместимости (объёмный метод), % |
±0,25 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: | |
|
Температура окружающего воздуха, оС |
от -50 до +50 |
|
Атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Средний срок службы, лет, не менее |
30 |
наносится на титульный лист паспорта резервуара типографским способом.
Комплектность средства измерений.Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Резервуар стальной горизонтальный цилиндрический |
РГС-5 |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Градуировочная таблица |
- |
1 экз. |
приведены в пункте 8 паспорта на резервуар
Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГС-5Приказ Росстандарта № 256 от 7 февраля 2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
ИзготовительОбщество с ограниченной ответственностью «Нефтегазстрой» (ООО «НГС»)
ИНН 0253013650
Адрес: 452680, Республика Башкортостан, г. Нефтекамск, ул. Ленина, 21/1
Юридический адрес: 452680, Республика Башкортостан, г. Нефтекамск, ул. Индустриальная, д. 15 корпус А
Телефон: +7 (34783) 3-07-90
Web-сайт: www.ngsrb.com
E-mail: mail@ngsrb.com
Испытательный центрОбщество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ») Адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, офис 51 Телефон: +7 9372834420
Факс +7 (843) 515-00-21
E-mail: trifonovua@mail.ru
Аттестат аккредитации ООО «МетроКонТ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.312640 от 01.04.2019 г.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «19» ноября 2021 г. № 2605
Лист № 1 Регистрационный № 83703-21 Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Расходомеры-счетчики вихревые ДРС.МИ.В
Назначение средства измеренийРасходомеры-счетчики вихревые ДРС.МИ.В (далее - расходомеры) предназначены для измерений объемного расхода и объема жидкости на промышленных объектах различных отраслей промышленности, в том числе в системах сбора нефти и поддержания пластового давления нефтяных месторождений.
Описание средства измеренийПринцип действия расходомеров основан на эффекте возникновения вихревой структуры (дорожки Кармана) в потоке измеряемой среды, обтекающей препятствие (тело обтекания). Пьезоэлектрические преобразователи преобразуют возникающие за телом обтекания пульсации давления, вызванные чередованием вихрей, в частотный электрический сигнал. Частота пульсаций давления (частота следования вихрей) пропорциональна скорости потока. Измерение частоты следования вихрей за телом обтекания позволяет рассчитать скорость потока и пропорциональные ей объемный расход и объем измеряемой среды.
Расходомеры состоят из первичного преобразователя расхода и электронного блока.
Первичный преобразователь расхода представляет собой полый цилиндр, в котором расположены тело обтекания и пьезоэлектрические преобразователи (сенсоры).
Электронный блок соединен с проточной частью трубчатым кронштейном. Электронный блок представляет собой цилиндрический корпус с двумя крышками. Внутри электронного блока размещены печатная плата с расположенными на ней электронными компонентами и клеммной колодкой для внешних подключений. Электронный блок опционально может быть укомплектован жидкокристаллическим индикатором (далее - ЖКИ). Электронный блок в зависимости от его конфигурации принимает и обрабатывает сигнал от первичного преобразователя расхода, вычисляет объемный расход (объем) измеряемой среды, обеспечивает индикацию на ЖКИ, формирует выходной сигнал.
Модификации расходомеров и структура их обозначения при заказе представлены в таблице 1.
Общий вид расходомеров представлен на рисунке 1.
Пломбировка расходомеров осуществляется с помощью наклеек изготовителя, которые разрушаются при попытке вскрытия передней крышки электронного блока. Схема пломбировки расходомеров от несанкционированного доступа представлена на рисунке 2.
Заводские номера наносятся типографским методом на маркировочные таблички расходомеров, расположенные на корпусе первичного преобразователя расхода.
Знак поверки наносится в свидетельство о поверке и (или) в руководство по эксплуатации с паспортом.
Таблица 1 - Модификации расходомеров и структура их обозначения при заказе
Схема обозначения:
ДРС.МИ.В Х1 А - Х2 - Х3 - Х4 - И ТУ 4213-022-0265035584-2018
|
Номер поля: 1 2 3 4 5 6 7 | |||
|
Номер поля |
Описание поля |
Код поля |
Расшифровка |
|
1 |
Обозначение средства измерений |
ДРС.МИ.В |
- |
|
2 |
Наибольшее значение эксплуатационного расхода |
25-300 |
Согласно таблице 2 |
|
3 |
Обозначение номинального диаметра проточной части |
А |
DN 50 |
|
Не заполнено |
DN 100 | ||
|
4 |
Наибольшее рабочее давление |
20 |
Наибольшее рабочее давление 20 МПа |
|
25 |
Наибольшее рабочее давление 25 МПа | ||
|
5 |
Обозначение типа диапазона измерений |
Н |
Нормальный диапазон измерений |
|
Р |
Расширенный диапазон измерений | ||
|
6 |
Условное обозначение класса точности |
1,5 |
Класс точности 1,5 |
|
2,5 |
Класс точности 2,5 | ||
|
7 |
Исполнение электронного блока |
И |
Исполнение с ЖКИ |
|
Не заполнено |
Исполнение без ЖКИ | ||

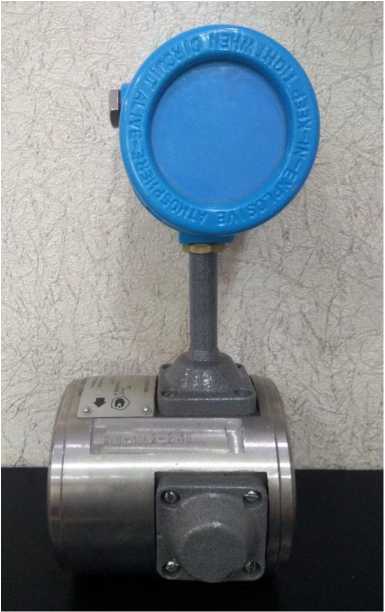

Рисунок 1 - Общий вид расходомеров
Место нанесения пломбы изготовителя

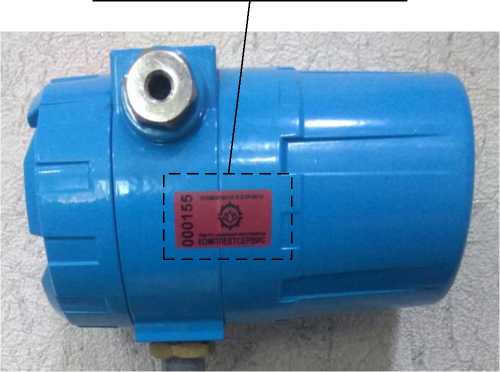

Рисунок 2 - Схема пломбировки от несанкционированного доступа
Программное обеспечениеПрограммное обеспечение расходомеров представлено встроенным программным обеспечением микроконтроллера.
Программное обеспечение расходомеров предназначено для обработки сигналов, выполнения математической обработки результатов измерений, формировании выходного импульсного сигнала и вывода результатов измерений на ЖКИ.
Встроенное программное обеспечение микроконтроллера хранится в энергонезависимой памяти. Метрологически значимая часть программного обеспечения не выделяется в отдельный блок. Программное обеспечение устанавливается при изготовлении расходомеров, является фиксированным, незагружаемым и в процессе эксплуатации расходомеров изменению и считыванию не подлежит. Конструкция расходомеров исключает возможность несанкционированного влияния на программное обеспечение и результаты измерений. Предусмотрено опломбирование передней крышки электронного блока в целях исключения доступа к разъему для установки программного обеспечения и ввода калибровочных коэффициентов.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.0772014.
Идентификационные данные программного обеспечения приведены в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование программного обеспечения |
Z1101 |
|
Номер версии (идентификационный номер) программного обеспечения |
не ниже 1.01 |
|
Цифровой идентификатор программного обеспечения |
- |
Таблица 3 - Метрологические характеристики
|
Модификация |
DN, мм |
Qmin, м3/ч |
Qэmin, м3/ч |
Qэmax, м3/ч |
Qmax, м3/ч |
|
ДРС.МИ.В-25А-Х2-Н-Х4 |
5О |
О,8 |
1,О |
25 |
32 |
|
ДРС.МИ.В-25А-Х2-Р-Х4 |
5О |
О,6 |
О,7 |
25 |
32 |
|
ДРС.МИ.В-25-Х2-Н-Х4 |
1ОО |
О,8 |
1,О |
25 |
32 |
|
ДРС.МИ.В-25-Х2-Р-Х4 |
1ОО |
О,6 |
О,7 |
25 |
32 |
|
ДРС.МИ.В-50-Х2-Н-Х4 |
1ОО |
1,25 |
2,О |
5О |
55 |
|
ДРС.МИ.В-50-Х2-Р-Х4 |
1ОО |
1,О |
1,2 |
5О |
55 |
|
ДРС.МИ.В-2ОО-Х2-Н-Х4 |
1ОО |
6,О |
8,О |
2ОО |
22О |
|
ДРС.МИ.В-2ОО-Х2-Р-Х4 |
1ОО |
5,О |
6,О |
2ОО |
22О |
|
ДРС.МИ.В-ЗОО-Х2-Н-Х4 |
1ОО |
1О,О |
12,О |
3ОО |
33О |
|
ДРС.МИ.В-ЗОО-Х2-Р-Х4 |
1ОО |
8,2 |
1О,О |
3ОО |
33О |
|
Примечание - Приняты следующие обозначения: Х2 - обозначение наибольшего рабочего давления (20 или 25 МПа); Х4 - условное обозначение класса точности (1,5 или 2,5); Н - обозначение типа диапазона измерений (нормальный диапазон измерений); Р - обозначение типа диапазона измерений (расширенный диапазон измерений); DN - номинальный диаметр проточной части расходомера, мм; Qmin - нижний предел диапазона измерений, м3/ч; Qэmin - наименьшее значение эксплуатационного расхода, м3/ч; Qэmax - наибольшее значение эксплуатационного расхода, м3/ч; Qmax - верхний предел диапазона измерений, м3/ч. | |||||
Таблица 4 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности измерений объемного расхода и объема жидкости, %: | |
|
- для расходомеров с классом точности 1,5 в диапазоне измерений расхода от Qmin до Qamin включ. |
±2,5 |
|
- для расходомеров с классом точности 1,5 в диапазоне измерений расхода св. Qgmin до Qmax включ. |
±1,5 |
|
- для расходомеров с классом точности 2,5 в диапазоне измерений расхода от Qmin до Qamin включ. |
±5,0 |
|
- для расходомеров с классом точности 2,5 в диапазоне измерений расхода св. Qgmin до Qmax включ. |
±2,5 |
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Измеряемая среда |
Вода пресная (речная, озерная), подтоварная (поступающая с установок подготовки нефти), пластовая (минерализованная) и |
|
другие жидкие продукты, | |
|
неагрессивные по отношению к сталям марок 20Х13, 30Х13, 12Х18Н10Т по ГОСТ 5632-2014 | |
|
Температура измеряемой среды, °С |
от +4 до +60 |
|
Абсолютное давление измеряемой среды (в скобках указано значение для расходомеров с наибольшим рабочим давлением 25 МПа), МПа: | |
|
- в диапазоне измерений расхода от Qmin до Qamin | |
|
включ. |
от 0,3 до 20,0 (25,0) |
|
- в диапазоне измерений расхода св. Q3min до | |
|
0,5'Qsmax включ. |
от 0,4 до 20,0 (25,0) |
|
- в диапазоне измерений расхода св. 0,5-Q3max до | |
|
Qmax включ. |
от 0,8 до 20,0 (25,0) |
|
Плотность измеряемой среды в рабочих условиях, кг/м3 |
от 700 до 1150 |
|
Наличие свободного (нерастворенного) газа в измеряемой среде |
не допускается |
|
Концентрация в измеряемой среде, г/м3, не более: | |
|
- нефтепродуктов |
1 |
|
- твердых частиц с поперечным размером до 3 мм |
1 |
|
- солей |
20 |
|
Тип выходного сигнала |
импульсный |
|
Вес импульса, м3/импульс |
0,001 |
|
Напряжение питания постоянного тока, В |
от 20 до 27 |
|
Потребляемая мощность, Вт |
2 |
|
Габаритные размеры средства измерений, мм, не более: | |
|
- длина |
160 |
|
- ширина |
166 |
|
- высота |
400 |
Продолжение таблицы 5
|
Наименование характеристики |
Значение |
|
Масса, кг, не более: - для модификаций ДРС.МИ.В-25А-Х2-Х3-Х4-И |
8,2 |
|
- для модификаций ДРС.МИ.В-25-Х2-Х3-Х4-И |
14,7 |
|
- для модификаций ДРС.МИ.В-50-Х2-Х3-Х4-И |
14,1 |
|
- для модификаций ДРС.МИ.В-200-Х2-Х3-Х4-И |
11,7 |
|
- для модификаций ДРС.МИ.В-З00-Х2-Х3-Х4-И |
11,4 |
|
Условия эксплуатации: - температура окружающего воздуха для модификации без ЖКИ, °С |
от -45 до +50 |
|
- температура окружающего воздуха для модификации с ЖКИ, °С |
от -10 до +50 |
|
- относительная влажность окружающего воздуха, % |
не более 98 |
|
- атмосферное давление, кПа |
от 84 до 106 |
|
Средний срок службы, лет |
не менее 12 |
|
Средняя наработка на отказ, ч |
75000 |
|
Примечание - Приняты следующие обозначения: Х2 - обозначение наибольшего рабочего давления (20 или 25 МПа); | |
|
ХЗ - обозначение типа диапазона измерений (нормальный или расширенный диапазоны измерений); | |
|
Х4 - условное обозначение класса точности (1,5 или 2,5); И - исполнение электронного блока (с или без ЖКИ). | |
наносится на маркировочную табличку, установленную на корпусе первичного преобразователя.
Комплектность средства измерений
Таблица 6 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Расходомер-счетчик вихревой ДРС.МИ.В |
ДРС.МИ.В |
1 шт. |
|
Руководство по эксплуатации с паспортом |
ДРС.МИ.В.01.000 РЭ |
1 экз. |
|
Комплект монтажных частей^ |
- |
1 компл. |
|
Комплект монтажных частей поставляется по заказу. | ||
приведены в разделе 1 «Описание и работа датчика» руководства по эксплуатации с паспортом.
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 года № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ТУ 4213-022-0265035584-2018 Расходомеры-счетчики вихревые ДРС.МИ.В. Технические условия
ИзготовительОбщество с ограниченной ответственностью «Комплектсервис»
(ООО «Комплектсервис»)
ИНН 0265035584
Адрес: 452606, Республика Башкортостан, г. Октябрьский, ул. Садовое Кольцо, д.11 Телефон: +7 (347) 676-03-11, +7 (927) 234-78-80
Web-сайт: http://komplektservice. su
E-mail: komplectserwis@yandex.ru
Испытательный центрОбщество с ограниченной ответственностью Центр Метрологии «СТП»
(ООО ЦМ «СТП»)
Адрес: 420107, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, корп. 5, офис 7
Телефон: (843) 214-20-98, факс: (843) 227-40-10
Web-сайт: http://www.ooostp.ru
E-mail: office@ooostp.ru
Регистрационный номер ООО ЦМ «СТП» в реестре аккредитованных лиц по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311229 от 30.07.2015 г.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии
от «19» ноября 2021 г. № 2605
Лист № 1 Регистрационный № 83704-21 Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Мерники металлические технические горизонтальные 1-го класса
Назначение средства измеренийМерники металлические технические горизонтальные 1-го класса (далее - мерники) предназначены для измерений объема жидкости.
Описание средства измеренийПринцип действия мерников основан на заполнении их или сливе из них жидкости и предназначены для измерения жидкости в объёме полной вместимости.
Мерники представляют собой стационарный горизонтальный сосуд, выполненный в виде усеченного конуса с корпусными днищами и вертикальной горловиной. Для визуального контроля вместимости мерника и процесса налива измеряемой жидкости служат смотровые окна со шкальными пластинами.
Мерники установлены на опорных лапах, для контроля правильности установки снабжены отвесом. В верхней части мерника расположено устройство для сообщения внутренней полости мерника с атмосферой. На мерниках установлены наливная и переливная трубы, термометры для контроля температуры жидкости, пробно-спускные краны служащие для отбора проб. Слив жидкости из мерника осуществляется через сливной патрубок путем поворота рукоятки его крана.
На табличке, прикрепленной к корпусу мерника, нанесен заводской номер, обеспечивающий его идентификацию. В процессе эксплуатации обеспечивается возможность прочтения и сохранность заводского номера.

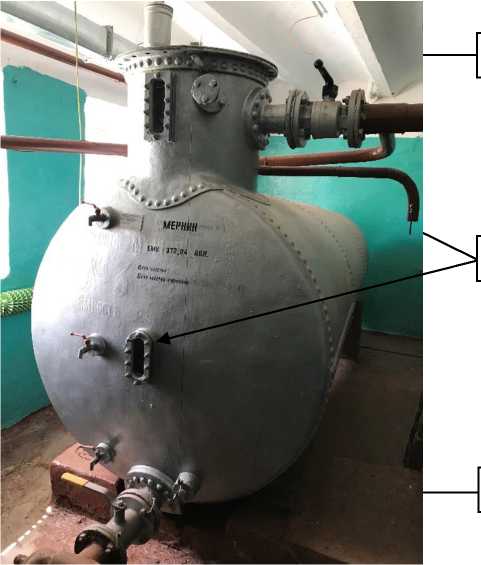

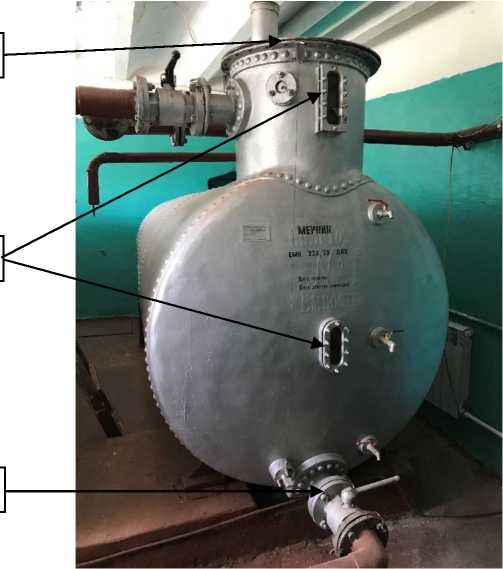

Общий вид мерников и схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 1.
Зав.№ 4
Зав.№ 5
Рисунок 1 - Общий вид мерников и схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Знак поверки наносится на следующие пломбы:
-
1 - пломба, ограничивающая доступ к крану слива;
-
2 - пломба, ограничивающая доступ к смотровому стеклу;
-
3 - пломба, ограничивающая доступ к люку горловины.
отсутствует
Метрологические и технические характеристикиМетрологические и технические характеристики представлены в таблицах 1-2.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
Зав.№ 4 |
Зав.№ 5 | |
|
Номинальная вместимость, дм3 |
3728,4 |
3737,9 |
|
Пределы допускаемой относительной погрешности при температуре плюс 20 °С, от номинального значения полной вместимости, % |
±0,2 | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более | |
|
- длина |
3350 |
|
- диаметр 1 |
1400 |
|
- диаметр 2 |
1000 |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от +5 до +30 |
|
- относительная влажность, % |
от 30 до 80 |
наносится на титульный лист паспорта типографским способом.
Комплектность средства измеренийТаблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Мерник металлический технический горизонтальный 1-го класса |
- |
1 шт. |
|
Мерник металлический технический горизонтальный вместимостью 373,79 ДАЛ. Паспорт. (Мерник металлический технический горизонтальный вместимостью 372,84 ДАЛ. Паспорт.) |
- |
1 шт. |
приведены в разделе 2.8 паспорта.
Нормативные документы, устанавливающие требования к мерникам металлическим техническим горизонтальным 1-го классаПриказ Федерального агентства по техническому регулированию и метрологии от 07 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ИзготовительКазенный винный склад № 5 (изготовлены в 1902 г.)
Адрес: Рязанская обл., г. Шацк, ул. Горького, д. 38
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Пензенской области» (ФБУ «Пензенский ЦСМ»)
Адрес: 440028, г. Пенза, ул. Комсомольская, д. 20.
Телефон/факс: (8412) 49-82-65
Е-mail: pcsm@sura.ru
Web-сайт: www.penzacsm.ru
Аттестат аккредитации: ФБУ «Пензенский ЦСМ» зарегистрирован в реестре аккредитованных лиц в области обеспечения единства измерений № RA.RU.311197 от 06.07.2015.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «19» ноября 2021 г. № 2605
Лист № 1 Регистрационный № 83705-21 Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «Плодовое-2009» Шестая очередь
Назначение средства измеренийСистема автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «Плодовое-2009» Шестая очередь (далее по тексту -АИИС КУЭ), предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации.
Описание средства измеренийАИИС КУЭ представляет собой многофункциональную, двухуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерений.
Измерительные каналы состоят из двух уровней АИИС КУЭ:
-
1- й уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ), многофункциональные счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.
-
2- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя, сервер баз данных (СБД), устройство синхронизации времени (УСВ) типа УСВ-Г, автоматизированные рабочие места (АРМ), каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети (ЛВС) и разграничения прав доступа к информации.
Первичные токи трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Измерительная информация на выходе счетчиков без учета коэффициентов трансформации:
-
- активная и реактивная электрическая энергия, как интеграл по времени от средней за период 0,02 активной и реактивной мощности, соответственно, вычисляется для интервалов времени 30 мин.
-
- средняя на интервале 30 мин активная (реактивная) электрическая мощность.
Цифровой сигнал с выходов счетчиков по проводным линиям связи интерфейса RS485 поступает на входы двух модулей интерфейсов групповых (МИГ), далее по проводным линиям связи интерфейса RS-232 поступает на входы GPRS-модема, и по основному каналу GPRS связи данные поступают в ИВК. При отказе основного канала связи цифровой сигнал с выходов МИГ по проводным линиям связи интерфейса RS-232 поступает на входы GSM-модема, и по резервному каналу GSM связи данные поступают в ИВК.
На уровне ИВК осуществляется обработка измерительной информации, вычисление электроэнергии и мощности с учетом коэффициентов трансформации ТТ, формирование и хранение поступающей информации, оформление отчетных документов.
Передача информации в ПАК АО «АТС» за подписью ЭЦП субъекта ОРЭ, в филиал АО «СО ЕЭС» Саратовское РДУ, и в другие смежные субъекты ОРЭ осуществля ется по каналу связи с протоколом TCP/IP сети Internet в виде xml-файлов формата 80020 в соответствии с приложением 11.1.1 «Формат и регламент предоставления результатов измерений, состояния средств и объектов измерений в АО «АТС», АО «СО ЕЭС» и смежным субъектам» к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности.
АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ), построенную на функционально объединённой совокупности программно-технических средств измерений и коррекции часов устройств, и включает в себя приемник меток времени GPS, устройство сервисное, МИГ, сервер ИВК и счетчики электрической энергии.
АИИС КУЭ оснащена системой обеспечения единого времени (СОЕВ), включающей в себя устройство синхронизации времени (УСВ) на основе ГЛОНАСС/GPS-приемника точного времени типа УСВ-Г, часы СБД и счетчиков. Синхронизация осуществляется при расхождении показаний часов приемника и СБД на ±60 мс. СБД осуществляет синхронизацию времени счетчиков. Сличение времени часов счетчиков с временем часов СБД осуществляется один раз в сутки, корректировка времени часов счетчиков выполняется при достижении расхождения со временем часов СБД ±2 с.
Коррекция часов счётчиков электрической энергии осуществляется с помощью МИГ с использованием технологии NTP. Интегрированный в МИГ «NTP-клиент» по сети GPRS с заданным интервалом выполняет синхронизацию собственного таймера с NTP-сервером на ИВК. При условии, что собственный таймер МИГ синхронизирован с NTP-сервером, МИГ обеспечивает проверку часов счётчиков, подключенных к нему, и при расхождении часов счётчиков с таймером МИГ более ±2 с производит синхронизацию часов счётчиков. Передача информации от счётчиков электрической энергии до сервера реализована с помощью каналов связи, задержки в каналах связи составляют не более 0,2 с.
Журналы событий счетчика и сервера отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство.
Знак поверки наносится на свидетельство о поверке АИИС КУЭ.
Нанесение знака поверки на АИИС КУЭ не предусмотрено. Знак поверки наносится на свидетельство о поверке АИИС КУЭ.
Нанесение заводского номера на АИИС КУЭ не предусмотрено. Заводской номер установлен в формуляре АИИС КУЭ.
Программное обеспечениеВ АИИС КУЭ используется программное обеспечение (ПО) КТС «Энергия+». Уровень защиты от непреднамеренных и преднамеренных изменений предусматривает ведение журналов фиксации ошибок, фиксации изменений параметров, защиты прав пользователей и входа с помощью пароля, защиты передачи данных с помощью контрольных сумм, что соответствует уровню - «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные метрологически значимых частей программного обеспечения приведены в таблицах 1, 2, 3.
Таблица 1 - Идентификационные данные ПО «Ядро: Энергия+»
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Ядро: Энергия + |
|
Номер версии (идентификационный номер) ПО |
не ниже v. 6.6 |
|
Другие идентификационные данные |
kernel6.exe |
Таблица 2 - Идентификационные данные ПО «Запись в БД: Энергия+»
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Запись в БД: Энергия + |
|
Номер версии (идентификационный номер) ПО |
не ниже v. 6.6 |
|
Другие идентификационные данные |
Writer.exe |
Таблица 3 - Идентификационные данные ПО «Сервер устройств: Энергия+»
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Сервер устройств: Энергия + |
|
Номер версии (идентификационный номер) ПО |
не ниже v. 6.6 |
|
Другие идентификационные данные |
IcServ.exe |
Состав измерительных каналов АИИС КУЭ приведен в таблице 4.
Таблица 4 — Состав измерительных каналов АИИС КУЭ
|
Номер ИК |
Наименование ИК |
ТТ |
ТН |
Счетчик |
ИВК |
|
1 |
ПС 35 кВ Плодовое, РУ-0,4 кВ, Ввод 0,4 кВ |
ТТИ 2000/5 Кл. т. 0,5 Рег. № 28139-12 |
- |
СЭТ-4ТМ.03М.08 Кл. т. 0,2S/0,5 Рег. № 36697-17 |
СБД, УСВ-Г, рег.№ 61380-15 |
|
Примечания:
АИИС КУЭ порядке, вносят изменения в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ, как их неотъемлемая часть. | |||||
Таблица 5 - Основные метрологические характеристики ИК АИИС КУЭ
|
Номера ИК |
Вид электроэнергии |
Границы основной погрешности (±5), % |
Границы погрешности в рабочих условиях (±5), % |
|
1 |
Активная Реактивная |
0,9 1,5 |
3,0 5,5 |
|
Пределы абсолютной погрешности синхронизации компонентов СОЕВ АИИС КУЭ к национальной шкале координированного времени РФ UTC (SU), (±Д) с |
5 | ||
|
Примечания:
100 % от 1ном для нормальных условий, для рабочих условий при cos ф=0,8, токе ТТ, равном 5 % от 1ном при температуре окружающего воздуха в месте расположения счетчиков от -40 до +40°С. | |||
Таблица 6 - Основные технические характеристики ИК АИИС КУЭ
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Количество ИК |
1 |
|
Нормальные условия: параметры сети: | |
|
- напряжение, % от ином |
от 98 до 102 |
|
- ток, % от 1ном |
от 100 до 120 |
|
- коэффициент мощности |
0,9 |
|
- частота, Гц |
от 49,6 до 50,4 |
|
- температура окружающей среды, °С |
от +21 до +25 |
|
Условия эксплуатации: параметры сети: | |
|
- напряжение, % от ином |
от 90 до 110 |
|
- ток, % от 1ном |
от 5 до 120 |
|
- коэффициент мощности: | |
|
COSф |
от 0,5 до 1,0 |
|
simp |
от 0,5 до 0,87 |
|
- частота, Гц |
от 49,6 до 50,4 |
|
- температура окружающей среды для ТТ, °С |
от -40 до +40 |
|
- температура окружающей среды для счетчиков, °С |
от -40 до +40 |
|
- температура окружающей среды для сервера ИВК, °С |
от +10 до +30 |
|
- атмосферное давление, кПа |
от 80,0 до 106,7 |
|
- относительная влажность, %, не более |
98 |
|
Надежность применяемых в АИИС КУЭ компонентов: Счетчики: | |
|
- среднее время наработки на отказ, ч, не менее |
220000 |
|
- среднее время восстановления работоспособности, ч |
2 |
|
УСВ-Г: | |
|
- среднее время наработки на отказ, ч, не менее |
100000 |
|
- среднее время восстановления работоспособности, ч |
2 |
|
СБД: | |
|
- коэффициент готовности, не менее |
0,99 |
|
- среднее время восстановления работоспособности, ч |
1 |
Продолжение таблицы 6
|
1 |
2 |
|
Глубина хранения информации: | |
|
Счетчики: | |
|
- тридцатиминутный профиль нагрузки в двух направлениях, сут, не | |
|
менее |
113 |
|
- при отключении питания, лет, не менее |
40 |
|
СБД: | |
|
- хранение результатов измерений и информации состояний средств | |
|
измерений, лет, не менее |
3,5 |
Надежность системных решений:
- защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания;
- резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии по электронной почте. Регистрация событий:
- в журнале событий счетчика:
- параметрирования;
- пропадания напряжения;
- коррекции времени в счетчике.
- в журнале событий сервера:
- журналы событий счетчика;
- параметрирования сервера;
- коррекции времени в сервере.
Защищенность применяемых компонентов:
- механическая защита от несанкционированного доступа и пломбирование:
- электросчетчика;
- промежуточных клеммников вторичных цепей напряжения;
- испытательной коробки;
- сервера ИВК.
- защита информации на программном уровне:
- результатов измерений (при передаче, возможность использования цифровой подписи);
- установка пароля на счетчик;
- установка пароля на сервер ИВК.
Возможность коррекции времени в:
- счетчиках (функция автоматизирована);
- сервере ИВК (функция автоматизирована).
Знак утверждения типа наносится на титульные листы эксплуатационной документации на АИИС КУЭ.
Комплектность средства измеренийКомплектность АИИС КУЭ представлена в таблице 7.
Таблица 7 — Комплектность АИИС КУЭ
|
Наименование |
Обозначение |
Количество, шт. |
|
Счетчик электрической энергии многофункциональный |
СЭТ-4ТМ.03М.08 |
1 |
|
Трансформатор тока |
ТТИ |
3 |
|
Устройство синхронизации времени |
УСВ-Г |
1 |
|
Программное обеспечение |
КТС «Энергия+» |
1 |
|
СБД |
ADVANTECH IPC-610 |
1 |
|
Документация | ||
|
Паспорт-формуляр |
153-16-ФО Шестая очередь |
1 |
приведены в документе «Методика измерений электрической энергии с использованием (АИИС КУЭ) ООО «Плодовое-2009» Шестая очередь», аттестованном ФБУ «Рязанский ЦСМ», аттестат аккредитации № RA.RU.311204 от 10.08.2015 г.
Нормативные документы, устанавливающие требования к системе автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ООО «Плодовое-2009» Шестая очередь
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения
ИзготовительАкционерное общество «Независимая Электросетевая Компания» (АО «НЭСК»)
ИНН 6450050877
Адрес: 410018, г. Саратов, ул. Сетевая, д. 12
Телефон: +7 (8452) 79-08-08
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации метрологии и испытаний в Рязанской области» (ФБУ «Рязанский ЦСМ»)
Адрес: 390011, г. Рязань, Старообрядческий проезд, д. 5
Телефон: +7 (4912) 55-00-01
Web-сайт: http://www.rcsm-ryazan.ru
E-mail: asu@rcsm-ryazan.ru
Аттестат аккредитации ФБУ «Рязанский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа RA.RU.311204 от 10.08.2015 г.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «19» ноября 2021 г. № 2605
Лист № 1 Регистрационный № 83706-21 Всего листов 22
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) Акционерное общество Техническая фирма «Ватт»
Назначение средства измеренийСистема автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) Акционерное общество Техническая фирма «Ватт» (далее по тексту - АИИС КУЭ) предназначена для измерения активной и реактивной электроэнергии, сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации.
Описание средства измеренийАИИС КУЭ представляет собой многофункциональную, трехуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерений.
АИИС КУЭ включает в себя следующие уровни:
Первый уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН) и счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.
Второй уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ), включающий в себя устройство сбора и передачи данных (УСПД), устройство синхронизации системного времени (УССВ), коммутационное оборудование, технические средства приема-передачи данных, каналы связи для обеспечения информационного взаимодействия между уровнями системы.
Третий уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер баз данных (СБД), программное обеспечение (ПО) «Альфа ЦЕНТР», автоматизированное рабочее место (АРМ) на базе персонального компьютера, технические средства приема-передачи данных, каналы связи для обеспечения информационного взаимодействия между уровнями системы, технические средства для обеспечения локальной вычислительной сети (ЛВС) и разграничения доступа к информации.
Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по проводным линиям связи поступают на входы счетчика электроэнергии, где мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Измерительная информация на выходе счетчика без учета коэффициента трансформации:
- активная и реактивная электрическая энергия, как интеграл по времени от средней за период 0,02 с активной и реактивной мощности, соответственно, вычисляемая для интервалов времени 30 мин;
- средняя на интервале времени 30 мин активная (реактивная) электрическая мощность.
Цифровой сигнал с выходов счетчиков при помощи технических средств приема- передачи данных поступает на входы УСПД, осуществляется вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН, хранение измерительной информации и передача измерительной информации, а также отображение информации по подключенным к УСПД устройствам. Далее измерительная информация поступает на ИВК, где выполняется её дальнейшая обработка.
ИВК АИИС КУЭ с периодичностью один раз в 30 мин опрашивает УСПД и считывает с него тридцатиминутный профиль мощности для каждого канала учета и журналы событий.
ИВК АИИС КУЭ раз в сутки формирует файл отчета с результатами измерений, в формате XML, подписывает электронной цифровой подписью (ЭЦП) и автоматически передает его в программно-аппаратный комплекс (ПАК) АО «АТС», в АО «СО ЕЭС» и всем заинтересованным субъектам оптового рынка электроэнергии и мощности (ОРЭМ).
АИИС КУЭ оснащена системой обеспечения единого времени (СОЕВ). Для синхронизации шкалы времени в системе в состав ИВКЭ входит УССВ, которое ежесекундно синхронизирует собственную шкалу времени с национальной шкалой координированного времени РФ UTC (SU) по сигналам навигационной системы ГЛОНАСС.
УСПД периодически с установленным интервалом проверки текущего времени, сравнивает собственную шкалу времени со шкалой времени УССВ и при расхождении ±1 с, УСПД производит синхронизацию собственной шкалы времени со шкалой времени УССВ.
Сравнение шкалы времени СБД со шкалой времени УСПД происходит при каждом опросе УСПД. При расхождении шкалы времени СБД со шкалой времени УСПД на ±1 с, выполняется синхронизация шкалы времени СБД.
Сравнение шкалы времени счетчиков электроэнергии со шкалой времени УСПД происходит при их опросе. При расхождении шкалы времени счетчиков электроэнергии со шкалой времени УСПД на ±2 с, выполняется синхронизация шкалы времени счетчика.
Журналы событий счетчика, УСПД и СБД отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство.
Нанесение знака поверки на АИИС КУЭ не предусмотрено. Знак поверки наносится на свидетельство о поверке АИИС КУЭ.
Нанесение заводского номера на АИИС КУЭ не предусмотрено. Заводской номер установлен в формуляре АИИС КУЭ.
Программное обеспечениеВ АИИС КУЭ используется ПО «Альфа ЦЕНТР». Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии Р 50.2.077-2014. Метрологически значимая часть ПО приведена в таблице 1.
Таблица 1 - Идентификационные признаки ПО
|
Идентификационные признаки |
Значение |
|
Идентификационное наименование модуля ПО |
ac metrology.dll |
|
Номер версии (идентификационный номер) модуля ПО |
12.1 |
|
Цифровой идентификатор модуля ПО |
3Е736B7F380863F44CC8E6F7BD211C54 |
|
Алгоритм вычисления цифрового идентификатора модуля ПО |
MD5 |
Метрологические и технические характеристики
Состав измерительных каналов (ИК) АИИС КУЭ приведен в таблице 2.
Таблица 2 — Состав измерительных каналов АИИС КУЭ
|
Номер ИК |
Наименование ИК |
ТТ |
ТН |
Счетчик |
ИВКЭ |
§ |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
1 |
ЯКНО 0136 КЛ-6 кВ ввод с ПС 220/110/6 кВ «Саранская» яч. 30 |
ТЛО-10 300/5 КТ 0,5 Рег. № 25433-07 |
ЗНОЛПМ-6 6000/^3/100/^3 КТ 0,2 Рег. № 35505-07 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 |
RTU-327, Рег. № 19495-03, УССВ-2, Рег. № 54074-13 |
HP Proliant DL380 G5 |
|
2 |
ТП-290 РУ-6 кВ яч. 4 ввод с ПС 220/110/6 кВ «Саранская» яч. 42 |
ТПЛ-10-М 300/5 КТ 0,5 Рег. № 22192-07 |
НАМИ-10 6000/100 КТ 0,2 Рег. № 11094-87 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 | ||
|
3 |
ТП-267а РУ-10 кВ яч. 8 ввод с ПС 220/10 кВ «Центролит» яч. 7 |
ТПЛ-10-М 300/5 КТ 0,5 Рег. № 22192-07 |
НАМИ-10 10000/100 КТ 0,2 Рег. № 11094-87 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 | ||
|
4 |
ТП-267а РУ-10 кВ яч. 6 ввод с ПС 220/10 кВ «Центролит» яч. 8 |
ТПЛ-10-М 300/5 КТ 0,5 Рег. № 22192-07 |
НАМИ-10 10000/100 КТ 0,2 Рег. № 11094-87 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 | ||
|
5 |
ТП-392 РУ-6 кВ яч. 7 ввод с ПС 110/6 кВ «Восточная» яч. 7 |
ТОЛ-10-1-1 150/5 КТ 0,5S Рег. № 15128-07 |
ЗНОЛПМ-6 6000/^3/100/^3 КТ 0,5 Рег. № 35505-07 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 | ||
|
6 |
ТП-550 (РП-14) РУ-6 кВ яч. 11 ввод с ПС 110/6 кВ «Во сточная» яч. 8 |
ТПОЛ-10 400/5 КТ 0,2S Рег. № 47958-16 |
ЗНОЛПМ-6 6000/^3/100/^3 КТ 0,2 Рег. № 46738-11 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 | ||
|
7 |
ТП-383 РУ-6 кВ яч. 5 ввод с ПС 110/6 кВ «Восточная» яч. 9 |
ТЛО-10 400/5 КТ 0,5S Рег. № 25433-07 |
ЗНОЛПМ-6 6000/^3/100/^3 КТ 0,5 Рег. № 35505-07 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 | ||
|
8 |
ТП-644 (РП-17) РУ-6 кВ яч. 14 ввод с ПС 110/6 кВ «Во сточная» яч. 9 |
ТЛО-10 400/5 КТ 0,5 Рег. № 25433-07 |
НАМИ-10 6000/100 КТ 0,2 Рег. № 11094-87 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 | ||
|
9 |
ТП-208 РУ-6 кВ яч. 7 ввод с ПС 110/6 кВ «Восточная» яч. 10 |
ТЛО-10 200/5 КТ 0,5S Рег. № 25433-07 |
ЗНОЛПМ-6 6000/^3/100/^3 КТ 0,5 Рег. № 35505-07 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
10 |
ТП-602 (РП-12) РУ-6 кВ яч. 1 ввод с ПС 110/6 кВ «Восточная» яч. 14 |
ТЛП-10-2 400/5 КТ 0,5 Рег. № 30709-11 |
ЗНОЛПМ-6 6000/^3/100/^3 КТ 0,2 Рег. № 46738-11 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-11 |
RTU-327, Рег. № 19495-03, УССВ-2, Рег. № 54074-13 |
HP Proliant DL380 G5 |
|
11 |
ТП-489 (РП-8) РУ-6 кВ яч. 4 ввод с ПС 110/6 кВ «Во сточная» яч. 17 |
ТПОЛ 10 800/5 КТ 0,5 Рег. № 1261-02 |
НАМИ-10 6000/100 КТ 0,2 Рег. № 11094-87 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 | ||
|
12 |
ТП-550 (РП-14) РУ-6 кВ яч. 4 ввод с ПС 110/6 кВ «Во сточная» яч. 28 |
ТПОЛ-10 400/5 КТ 0,2S Рег. № 47958-16 |
ЗНОЛПМ-6 6000/^3/100/^3 КТ 0,2 Рег. № 46738-11 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 | ||
|
13 |
ТП-644 (РП-17) РУ-6 кВ яч. 3 ввод с ПС 110/6 кВ «Во сточная» яч. 30 |
ТЛО-10 400/5 КТ 0,5 Рег. № 25433-07 |
НАМИ-10 6000/100 КТ 0,2 Рег. № 11094-87 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 | ||
|
14 |
ТП-602 (РП-12) РУ-6 кВ яч. 9 ввод с ПС 110/6 кВ «Во сточная» яч. 32 |
ТЛП-10-2 400/5 КТ 0,5 Рег. № 30709-11 |
ЗНОЛПМ-6 6000/^3/100/^3 КТ 0,2 Рег. № 46738-11 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-11 | ||
|
15 |
ТП-489 (РП-8) РУ-6 кВ яч. 11 ввод с ПС 110/6 кВ «Во сточная» яч. 35 |
ТПОЛ 10 800/5 КТ 0,5 Рег. № 1261-02 |
НАМИ-10 6000/100 КТ 0,2 Рег. № 11094-87 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 | ||
|
16 |
ТП-391 РУ-6 кВ яч. 6 ввод с ПС 110/6 кВ «Восточная» яч. 39 |
ТЛО-10 300/5 КТ 0,5S Рег. № 25433-07 |
ЗНОЛПМ-6 6000/^3/100/^3 КТ 0,5 Рег. № 35505-07 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 | ||
|
17 |
ТП-265 РУ-6 кВ яч. 3 ввод с ПС 110/6 кВ «Восточная» яч. 40 |
ТЛО-10 300/5 КТ 0,5S Рег. № 25433-07 |
ЗНОЛПМ-6 6000/^3/100/^3 КТ 0,5 Рег. № 35505-07 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 | ||
|
18 |
ПКУЭ 0812 ВЛ-6 кВ оп. 11 ввод с ПС 110/6 кВ «Заводская» яч. 9 |
ТОЛ-10-1-1 150/5 КТ 0,5 ТОЛ-10-1-2 150/5 КТ 0,5 Рег. № 15128-07 |
ЗНОЛПМ-6 6000/^3/100/^3 КТ 0,5 Рег. № 35505-07 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
19 |
ПКУЭ 0811 ВЛ-6 кВ оп. 2 ввод с ПС 110/6 кВ «Заводская» яч. 29 |
ТОЛ-10-1-2 150/5 КТ 0,5 Рег. № 15128-07 |
ЗНОЛПМ-6 6000/^3/100/^3 КТ 0,5 Рег. № 35505-07 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 |
RTU-327, Рег. № 19495-03, УССВ-2, Рег. № 54074-13 |
HP Proliant DL380 G5 |
|
20 |
ПКУЭ 0813 ВЛ-6 кВ оп. 2 ввод с ПС 110/6 кВ «Заводская» яч. 37 |
ТОЛ-10-1-2 200/5 КТ 0,5 Рег. № 15128-07 |
ЗНОЛПМ-6 6000/^3/100/^3 КТ 0,5 Рег. № 35505-07 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 | ||
|
21 |
ПКУЭ 0810 ВЛ-6 кВ оп. 2 ввод с ПС 110/6 кВ «Заводская» яч. 39 |
ТОЛ-10-1-2 150/5 КТ 0,5 Рег. № 15128-07 |
ЗНОЛПМ-6 6000/^3/100/^3 КТ 0,5 Рег. № 35505-07 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 | ||
|
22 |
ТП-319 РУ-6 кВ яч. 11 ввод с ПС 110/6 кВ «Заводская» яч. 45 |
ТЛО-10 400/5 КТ 0,5S Рег. № 25433-07 |
ЗНОЛПМ-6 6000/^3/100/^3 КТ 0,5 Рег. № 35505-07 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 | ||
|
23 |
ПКУЭ 0088 ВЛ-10 кВ оп. 2 ввод с ПС 35/10 кВ «Красная Рудня» яч. 1 |
ТОЛ-10-1-2 200/5 КТ 0,5 Рег. № 15128-07 |
ЗНОЛПМ-10 10000/^3/100/^3 КТ 0,5 Рег. № 46738-11 ЗНОЛПМ-10 10000/^3/100/^3 КТ 0,5 Рег. № 35505-07 ЗНОЛПМ-10 10000/^3/100/^3 КТ 0,5 Рег. № 35505-07 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 | ||
|
24 |
ПКУЭ 0087 ВЛ-10 кВ оп. 2 ввод с ПС 35/10 кВ «Красная Рудня» яч. 13 |
ТОЛ-10-1-2 200/5 КТ 0,5 Рег. № 15128-07 |
ЗНОЛПМ-10 10000/^3/100/^3 КТ 0,5 Рег. № 35505-07 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 | ||
|
25 |
ТП-558 (РП-13) РУ-10 кВ яч. 19 ввод с ПС 110/10 кВ «Эрьзя» яч. 8 |
ТЛП-10-2 400/5 КТ 0,2S Рег. № 30709-11 |
ЗНОЛП-10 10000/^3/100/^3 КТ 0,5 Рег. № 46738-11 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 | ||
|
26 |
ТП-558 (РП-13) РУ-10 кВ яч. 24 ввод с ПС 110/10 кВ «Эрьзя» яч. 29 |
ТЛП-10-2 400/5 КТ 0,2S Рег. № 30709-11 |
ЗНОЛП-10 10000/^3/100/^3 КТ 0,5 Рег. № 46738-11 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
27 |
КРУН-10 кВ № 1 секция 2 ввод с ПС 110/10 кВ «Эрьзя» яч. 17 |
ТЛП-10-2 400/5 КТ 0,2S Рег. № 30709-11 |
ЗНОЛП-10 10000/^3/100/^3 КТ 0,5 Рег. № 46738-11 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-11 |
RTU-327, Рег. № 19495-03, УССВ-2, Рег. № 54074-13 |
HP Proliant DL380 G5 |
|
28 |
ЯКНО 0141 КЛ-10 кВ ввод с ПС 110/10 кВ «Эрьзя» яч. 13 |
ТЛО-10 300/5 КТ 0,5 Рег. № 25433-11 |
ЗНОЛПМ-10 10000/^3/100/^3 КТ 0,5 Рег. № 35505-07 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 | ||
|
29 |
ТП-463 (РП-7) РУ-10 кВ яч. 7 ввод с ПС 110/10 кВ «Эрьзя» яч. 26 |
ТЛП-10-2 400/5 КТ 0,2S Рег. № 30709-11 |
НАМИ-10 10000/100 КТ 0,2 Рег. № 11094-87 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-11 | ||
|
30 |
ТП-50 РУ-6 кВ яч. 5 ввод с ПС 110/6 кВ «Рабочая» яч. 15 |
ТЛП-10-2 400/5 КТ 0,2S Рег. № 30709-08 |
ЗНОЛП-6 6000/^3/100/^3 КТ 0,5 Рег. № 46738-11 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 | ||
|
31 |
ТП-50 РУ-6 кВ яч. 4 ввод с ПС 110/6 кВ «Рабочая» яч. 8 |
ТЛП-10-2 400/5 КТ 0,2S Рег. № 30709-08 |
ЗНОЛП-6 6000/^3/100/^3 КТ 0,5 Рег. № 46738-11 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 | ||
|
32 |
ТП-210 (РП-4) РУ-6 кВ яч. 2 ввод с ПС 110/6 кВ «Северная» яч. 14 |
ТЛП-10-2 400/5 КТ 0,2S Рег. № 30709-11 |
ЗНОЛПМ-6 6000/^3/100/^3 КТ 0,2 Рег. № 46738-11 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-11 | ||
|
33 |
ТП-865 (РП-27) РУ-6 кВ яч. 21 ввод с ПС 110/6 кВ «Северная» яч. 29 |
ТЛП-10-2 400/5 КТ 0,2S Рег. № 30709-11 |
ЗНОЛП-6 6000/^3/100/^3 КТ 0,5 Рег. № 46738-11 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-11 | ||
|
34 |
ТП-210 (РП-4) РУ-6 кВ яч. 1 ввод с ПС 110/6 кВ «Северная» яч. 39 |
ТЛП-10-2 400/5 КТ 0,2S Рег. № 30709-11 |
ЗНОЛПМ-6 6000/^3/100/^3 КТ 0,2 Рег. № 46738-11 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-11 | ||
|
35 |
ЯКНО 0137 КЛ-6 кВ ввод с ПС 110/6 кВ «Северная» яч. 40 |
ТЛО-10 400/5 КТ 0,5 Рег. № 25433-07 |
ЗНОЛПМ-6 6000/^3/100/^3 КТ 0,2 Рег. № 35505-07 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 | ||
|
36 |
ТП-291 РУ-10 кВ яч. 11 ввод с ПС 110/10 кВ «Северо Западная» яч. 206 |
ТПЛ-10-М 300/5 КТ 0,5 Рег. № 22192-07 |
НАМИ-10 10000/100 КТ 0,2 Рег. № 11094-87 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
37 |
ТП-808 (РП-22) РУ-10 кВ яч. 7 ввод с ПС 110/10 кВ «Северо Западная» яч. 102 |
ТПК-10 400/5 КТ 0,2S Рег. № 22944-07 |
ЗНОЛП-10 10000/^3/100/^3 КТ 0,5 Рег. № 46738-11 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-11 |
RTU-327, Рег. № 19495-03, УССВ-2, Рег. № 54074-13 |
HP Proliant DL380 G5 |
|
38 |
ТП-203 РУ-10 кВ яч. 9 ввод с ПС 110/10 кВ «Северо Западная» яч. 203 |
ТЛО-10 300/5 КТ 0,5S Рег. № 25433-07 |
ЗНОЛПМ-10 10000/^3/100/^3 КТ 0,5 Рег. № 35505-07 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 | ||
|
39 |
ТП-205 РУ-10 кВ яч. 3 ввод с ПС 110/10 кВ «Северо Западная» яч. 103 |
ТЛО-10 300/5 КТ 0,5S Рег. № 25433-07 |
ЗНОЛПМ-10 10000/^3/100/^3 КТ 0,5 Рег. № 35505-07 ЗНОЛПМ-10 10000/^3/100/^3 КТ 0,5 Рег. № 46738-11 ЗНОЛПМ-10 10000/^3/100/^3 КТ 0,5 Рег. № 35505-07 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 | ||
|
40 |
ТП-347 РУ-10 кВ яч. 1 ввод с ПС 110/10 кВ «Северо Западная» яч. 105 |
ТЛО-10 300/5 КТ 0,5S Рег. № 25433-07 |
ЗНОЛПМ-10 10000/^3/100/^3 КТ 0,5 Рег. № 35505-07 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 | ||
|
41 |
ТП-601 РУ-10 кВ яч. 7 ввод с ПС 110/10 кВ «Северо Западная» яч. 204 |
ТЛО-10 300/5 КТ 0,5S Рег. № 25433-07 |
ЗНОЛПМ-10 10000/^3/100/^3 КТ 0,5 Рег. № 35505-07 |
A1802RALXQ-P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 | ||
|
42 |
ТП-808 (РП-22) РУ-10 кВ яч. 12 ввод с ПС 110/10 кВ «СевероЗападная» яч. 405 |
ТПК-10 400/5 КТ 0,2S Рег. № 22944-07 |
ЗНОЛП-10 10000/^3/100/^3 КТ 0,5 Рег. № 46738-11 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-11 | ||
|
43 |
ТП-291 РУ-10 кВ яч. 7 ввод с ПС 110/10 кВ «Северо Западная» яч. 306 |
ТПЛ-10-М 300/5 КТ 0,5 Рег. № 22192-07 |
НАМИ-10 10000/100 КТ 0,2 Рег. № 11094-87 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
44 |
ТП-342 РУ-10 кВ яч. 2 ввод с ПС 110/10 кВ «Северо Западная» яч. 407 |
ТЛО-10 300/5 КТ 0,5S Рег. № 25433-07 |
ЗНОЛПМ-10 10000/^3/100/^3 КТ 0,5 Рег. № 35505-07 ЗНОЛПМ-10 10000/^3/100/^3 КТ 0,5 Рег. № 46738-11 ЗНОЛПМ-10 10000/^3/100/^3 КТ 0,5 Рег. № 35505-07 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 |
RTU-327, Рег. № 19495-03, УССВ-2, Рег. № 54074-13 |
HP Proliant DL380 G5 |
|
45 |
ТП-313 РУ-10 кВ яч. 1 ввод с ПС 110/10 кВ «Северо Западная» яч. 207 |
ТЛО-10 300/5 КТ 0,5S Рег. № 25433-07 |
ЗНОЛПМ-10 10000/^3/100/^3 КТ 0,5 Рег. № 46738-11 ЗНОЛПМ-10 10000/^3/100/^3 КТ 0,5 Рег. № 35505-07 ЗНОЛПМ-10 10000/^3/100/^3 КТ 0,5 Рег. № 46738-11 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 | ||
|
46 |
ТП-234 РУ-10 кВ яч. 3 ввод с ПС 110/10 кВ «СевероЗападная» яч. 208 |
ТЛО-10 300/5 КТ 0,5S Рег. № 25433-07 |
ЗНОЛПМ-10 10000/^3/100/^3 КТ 0,5 Рег. № 35505-07 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 | ||
|
47 |
ТП-601 РУ-10 кВ яч. 8 ввод с ПС 110/10 кВ «Северо Западная» яч. 308 |
ТЛО-10 300/5 КТ 0,5S Рег. № 25433-07 |
ЗНОЛПМ-10 10000/^3/100/^3 КТ 0,5 Рег. № 35505-07 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 | ||
|
48 |
ТП-204 РУ-10 кВ яч. 2 ввод с ПС 110/10 кВ «Северо Западная» яч. 310 |
ТЛО-10 400/5 КТ 0,5S Рег. № 25433-07 |
ЗНОЛПМ-10 10000/^3/100/^3 КТ 0,5 Рег. № 35505-07 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
49 |
ТП-282 РУ-10 кВ яч. 2 ввод с ПС 110/10 кВ «Северо Западная» яч. 410 |
ТЛО-10 300/5 КТ 0,5S Рег. № 25433-07 |
ЗНОЛПМ-10 10000/^3/100/^3 КТ 0,5 Рег. № 35505-07 ЗНОЛПМ-10 10000/^3/100/^3 КТ 0,5 Рег. № 35505-07 ЗНОЛПМ-10 10000/^3/100/^3 КТ 0,5 Рег. № 46738-11 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 |
RTU-327, Рег. № 19495-03, УССВ-2, Рег. № 54074-13 |
HP Proliant DL380 G5 |
|
50 |
ТП-570 РУ-6 кВ яч. 8 ввод с ПС 110/6 кВ «Центральная» яч. 105 |
ТЛО-10 300/5 КТ 0,5S Рег. № 25433-11 ТЛО-10 300/5 КТ 0,5S Рег. № 25433-07 |
ЗНОЛПМ-6 6000/^3/100/^3 КТ 0,5 Рег. № 35505-07 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 | ||
|
51 |
ТП-618 РУ-6 кВ яч. 6 ввод с ПС 110/6 кВ «Центральная» яч. 203 |
ТЛО-10 400/5 КТ 0,5S Рег. № 25433-07 |
ЗНОЛПМ-6 6000/^3/100/^3 КТ 0,5 Рег. № 35505-07 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 | ||
|
52 |
ТП-473 (РП-11) РУ-6 кВ яч. 16 ввод с ПС 110/6 кВ «Центральная» яч. 205 |
ТПОЛ-10 400/5 КТ 0,5 Рег. № 1261-08 |
НАМИ-10 6000/100 КТ 0,2 Рег. № 11094-87 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 | ||
|
53 |
ТП-473 (РП-11) РУ-6 кВ яч. 9 ввод с ПС 110/6 кВ «Центральная» яч. 302 |
ТПОЛ 10 400/5 КТ 0,5 Рег. № 1261-02 |
НАМИ-10 6000/100 КТ 0,2 Рег. № 11094-87 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 | ||
|
54 |
ТП-412 РУ-6 кВ яч. 3 ввод с ПС 110/6 кВ «Юго-Западная» яч. 5 |
ТЛО-10 300/5 КТ 0,5S Рег. № 25433-07 |
ЗНОЛПМ-6 6000/^3/100/^3 КТ 0,5 Рег. № 35505-07 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 | ||
|
55 |
ЯКНО 0138 КЛ-6 кВ ввод с ПС 110/6 кВ «Юго-Западная» яч. 6 |
ТЛО-10 300/5 КТ 0,5 Рег. № 25433-07 |
ЗНОЛПМ-6 6000/^3/100/^3 КТ 0,2 Рег. № 35505-07 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
56 |
ТП-237 РУ-6 кВ яч. 2 ввод с ПС 110/6 кВ «Юго-Западная» яч. 7 |
ТЛО-10 300/5 КТ 0,5S Рег. № 25433-07 |
ЗНОЛПМ-6 6000/^3/100/^3 КТ 0,5 Рег. № 35505-07 |
A1802RALXQ-P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 |
RTU-327, Рег. № 19495-03, УССВ-2, Рег. № 54074-13 |
HP Proliant DL380 G5 |
|
57 |
ТП-241 РУ-6 кВ яч. 3 ввод с ПС 110/6 кВ «Юго-Западная» яч. 8 |
ТЛО-10 300/5 КТ 0,5S Рег. № 25433-07 |
ЗНОЛПМ-6 6000/^3/100/^3 КТ 0,5 Рег. № 35505-07 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 | ||
|
58 |
ТП-332 РУ-6 кВ яч. 6 ввод с ПС 110/6 кВ «Юго-Западная» яч. 10 |
ТЛО-10 300/5 КТ 0,5S Рег. № 25433-07 |
ЗНОЛПМ-6 6000/^3/100/^3 КТ 0,5 Рег. № 35505-07 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 | ||
|
59 |
ТП-274 РУ-6 кВ яч. 2 ввод с ПС 110/6 кВ «Юго-Западная» яч. 12 |
ТЛО-10 300/5 КТ 0,5S Рег. № 25433-07 |
ЗНОЛПМ-6 6000/^3/100/^3 КТ 0,5 Рег. № 35505-07 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 | ||
|
60 |
ТП-327 РУ-6 кВ яч. 3 ввод с ПС 110/6 кВ «Юго-Западная» яч. 14 |
ТЛО-10 300/5 КТ 0,5S Рег. № 25433-07 |
ЗНОЛПМ-6 6000/^3/100/^3 КТ 0,5 Рег. № 35505-07 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 | ||
|
61 |
ТП-864 (РП-26) РУ-6 кВ яч. 1 ввод с ПС 110/6 кВ «Юго-Западная» яч. 16 |
ТЛП-10-2 400/5 КТ 0,2S Рег. № 30709-11 |
ЗНОЛП-6 6000/^3/100/^3 КТ 0,5 Рег. № 46738-11 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 | ||
|
62 |
ТП-615 (РП-16) РУ-6 кВ яч. 8 ввод с ПС 110/6 кВ «Юго-Западная» яч. 18 |
ТЛО-10 300/5 КТ 0,5S Рег. № 25433-08 |
НАМИ-10 6000/100 КТ 0,2 Рег. № 11094-87 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 | ||
|
63 |
ЯКНО 0140 КЛ-6 кВ ввод с ПС 110/6 кВ «Юго-Западная» яч. 22 |
ТЛО-10 400/5 КТ 0,5 Рег. № 25433-07 |
ЗНОЛПМ-6 6000/^3/100/^3 КТ 0,2 Рег. № 35505-07 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 | ||
|
64 |
ТП-714 (РП-18) РУ-6 кВ яч. 20 ввод с ПС 110/6 кВ «Юго-Западная» яч. 31 |
ТОЛ-10-1-2 300/5 КТ 0,5 Рег. № 15128-03 |
НАМИТ-10-2 6000/100 КТ 0,5 Рег. № 16687-02 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
65 |
ТП-615 (РП-16) РУ-6 кВ яч. 7 ввод с ПС 110/6 кВ «Юго-Западная» яч. 33 |
ТЛО-10 400/5 КТ 0,5 Рег. № 25433-07 |
НАМИ-10 6000/100 КТ 0,2 Рег. № 11094-87 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 |
RTU-327, Рег. № 19495-03, УССВ-2, Рег. № 54074-13 |
HP Proliant DL380 G5 |
|
66 |
ТП-714 (РП-18) РУ-6 кВ яч. 8 ввод с ПС 110/6 кВ «Юго-Западная» яч. 40 |
ТОЛ-10-1-2 300/5 КТ 0,5 Рег. № 15128-03 |
НАМИТ-10-2 6000/100 КТ 0,5 Рег. № 16687-02 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 | ||
|
67 |
ТП-575 РУ-6 кВ яч. 8 ввод с ПС 110/6 кВ «Юго-Западная» яч. 44 |
ТЛО-10 400/5 КТ 0,5S Рег. № 25433-07 |
ЗНОЛПМ-6 6000/^3/100/^3 КТ 0,5 Рег. № 35505-07 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 | ||
|
68 |
ЯКНО 0127 КЛ-6 кВ ввод с ПС 110/6 кВ «Южная» яч. 103 |
ТЛО-10 400/5 КТ 0,5 Рег. № 25433-07 |
ЗНОЛПМ-6 6000/^3/100/^3 КТ 0,2 Рег. № 35505-07 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 | ||
|
69 |
ЯКНО 0144 КЛ-6 кВ ввод с ПС 110/6 кВ «Южная» яч. 108 |
ТЛО-10 150/5 КТ 0,5 Рег. № 25433-07 |
ЗНОЛПМ-6 6000/^3/100/^3 КТ 0,2 Рег. № 35505-07 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 | ||
|
70 |
ТП-255 РУ-6 кВ яч. 2 ввод с ПС 110/6 кВ «Южная» яч. 110 |
ТЛО-10 300/5 КТ 0,5S Рег. № 25433-07 |
ЗНОЛПМ-6 6000/^3/100/^3 КТ 0,5 Рег. № 35505-07 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 | ||
|
71 |
ЯКНО 0142 КЛ-6 кВ ввод с ПС 110/6 кВ «Южная» яч. 112 |
ТЛО-10 400/5 КТ 0,2S Рег. № 25433-11 |
ЗНОЛПМ-6 6000/^3/100/^3 КТ 0,2 Рег. № 35505-07 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 | ||
|
72 |
ЯКНО 0131 КЛ-6 кВ ввод с ПС 110/6 кВ «Южная» яч. 114 |
ТЛО-10 400/5 КТ 0,5 Рег. № 25433-07 |
ЗНОЛПМ-6 6000/^3/100/^3 КТ 0,2 Рег. № 35505-07 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 | ||
|
73 |
ЯКНО 0130 КЛ-6 кВ ввод с ПС 110/6 кВ «Южная» яч. 203 |
ТЛО-10 300/5 КТ 0,5 Рег. № 25433-07 |
ЗНОЛПМ-6 6000/^3/100/^3 КТ 0,2 Рег. № 35505-07 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 | ||
|
74 |
ЯКНО 0128 КЛ-6 кВ ввод с ПС 110/6 кВ «Южная» яч. 206 |
ТЛО-10 400/5 КТ 0,2S Рег. № 25433-11 |
ЗНОЛПМ-6 6000/^3/100/^3 КТ 0,2 Рег. № 35505-07 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
75 |
ЯКНО 0129 КЛ-6 кВ ввод с ПС 110/6 кВ «Южная» яч. 208 |
ТЛО-10 300/5 КТ 0,5 Рег. № 25433-07 |
ЗНОЛПМ-6 6000/^3/100/^3 КТ 0,2 Рег. № 35505-07 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 |
RTU-327, Рег. № 19495-03, УССВ-2, Рег. № 54074-13 |
HP Proliant DL380 G5 |
|
76 |
ТП-411 РУ-6 кВ яч. 4 ввод с ПС 110/6 кВ «Южная» яч. 210 |
ТЛО-10 300/5 КТ 0,5S Рег. № 25433-07 |
ЗНОЛПМ-6 6000/^3/100/^3 КТ 0,5 Рег. № 35505-07 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 | ||
|
77 |
ЯКНО 0146 КЛ-6 кВ ввод с ПС 110/6 кВ «Южная» яч. 212 |
ТЛО-10 300/5 КТ 0,5 Рег. № 25433-07 |
ЗНОЛПМ-6 6000/^3/100/^3 КТ 0,5 Рег. № 35505-07 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 | ||
|
78 |
ПКУЭ 0814 ВЛ-6 кВ оп. 2 ввод с ПС 110/6 кВ «Пивовар» яч. 209 |
ТОЛ-10-1-2 400/5 КТ 0,5 Рег. № 15128-07 |
ЗНОЛПМ-6 6000/^3/100/^3 КТ 0,5 Рег. № 35505-07 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 | ||
|
79 |
ПКУЭ 0815 ВЛ-6 кВ оп. 2 ввод с ПС 110/6 кВ «Пивовар» яч. 410 |
ТОЛ-10-1-2 400/5 КТ 0,5 Рег. № 15128-07 |
ЗНОЛПМ-6 6000/^3/100/^3 КТ 0,5 Рег. № 35505-07 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 | ||
|
80 |
ТП-328 РУ-6 кВ яч. 3 ввод с «Саранская ТЭЦ-2» яч. 2 |
ТПЛ-10-М 300/5 КТ 0,5 Рег. № 22192-07 |
НАМИ-10 6000/100 КТ 0,2 Рег. № 11094-87 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 | ||
|
81 |
ТП-359 РУ-6 кВ яч. 2 ввод с «Саранская ТЭЦ-2» яч. 2 |
ТЛО-10 300/5 КТ 0,5S Рег. № 25433-11 |
ЗНОЛПМ-6 6000/^3/100/^3 КТ 0,5 Рег. № 35505-07 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 | ||
|
82 |
РП-19 РУ-6 кВ яч. 11 ввод с «Саранская ТЭЦ-2» яч. 6 |
ТОЛ-СЭЩ-10 600/5 КТ 0,5 Рег. № 32139-06 |
НАМИ-10-95 УХЛ2 6000/100 КТ 0,5 Рег. № 20186-05 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 | ||
|
83 |
РП-19 РУ-6 кВ яч. 2 ввод с «Саранская ТЭЦ-2» яч. 28 |
ТОЛ-СЭЩ-10 600/5 КТ 0,5 Рег. № 32139-06 |
НАМИ-10-95 УХЛ2 6000/100 КТ 0,5 Рег. № 20186-05 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 | ||
|
84 |
ТП-227 РУ-6 кВ яч. 6 ввод с ПС 110 кВ «Рези-нотехника» РП-5 яч. 18 |
ТЛО-10 300/5 КТ 0,5S Рег. № 25433-07 |
ЗНОЛПМ-6 6000/^3/100/^3 КТ 0,5 Рег. № 35505-07 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
85 |
ТП-539 РУ-6 кВ яч. 3 ввод с ПС 110 кВ «Рези- нотехника» яч. 47 |
ТЛО-10 200/5 КТ 0,5S Рег. № 25433-07 |
ЗНОЛПМ-6 6000/^3/100/^3 КТ 0,5 Рег. № 35505-07 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 |
RTU-327, Рег. № 19495-03, УССВ-2, Рег. № 54074-13 |
HP Proliant DL380 G5 |
|
86 |
ТП-290 РУ-6 кВ яч. 9 ввод с ГПП-2 «Лисма» яч. 10 |
ТПЛ-10-М 300/5 КТ 0,5 Рег. № 22192-07 |
НАМИ-10 6000/100 КТ 0,2 Рег. № 11094-87 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 | ||
|
87 |
ТП-290 РУ-6 кВ яч. 12 ввод с ГПП-2 «Лисма» яч. 19 |
ТПЛ-10-М 300/5 КТ 0,5 Рег. № 22192-07 |
НАМИ-10 6000/100 КТ 0,2 Рег. № 11094-87 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 | ||
|
88 |
ПС 35/6 кВ «Центральная котельная» ЗРУ-6 кВ яч. 3 |
ТПОЛ 10 100/5 КТ 0,5 Рег. № 1261-02 |
НАМИ-10-95 УХЛ2 6000/100 КТ 0,5 Рег. № 20186-05 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 | ||
|
89 |
ПС 35/6 кВ «Центральная котельная» ЗРУ-6 кВ яч. 11 |
ТПОЛ 10 200/5 КТ 0,5 Рег. № 1261-02 |
НАМИ-10-95 УХЛ2 6000/100 КТ 0,5 Рег. № 20186-05 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 | ||
|
90 |
ПС 35/6 кВ «Центральная котельная» ЗРУ-6 кВ яч. 12 |
ТПОЛ 10 400/5 КТ 0,5 Рег. № 1261-02 |
НАМИ-10-95 УХЛ2 6000/100 КТ 0,5 Рег. № 20186-05 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 | ||
|
91 |
ПС 35/6 кВ «Центральная котельная» ЗРУ-6 кВ яч. 13 |
ТПОЛ 10 200/5 КТ 0,5 Рег. № 1261-02 |
НАМИ-10-95 УХЛ2 6000/100 КТ 0,5 Рег. № 20186-05 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 | ||
|
92 |
ПС 35/6 кВ «Центральная котельная» ЗРУ-6 кВ яч. 24 |
ТПОЛ 10 400/5 КТ 0,5 Рег. № 1261-02 |
НАМИ-10-95 УХЛ2 6000/100 КТ 0,5 Рег. № 20186-05 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 | ||
|
93 |
ПС 35/6 кВ «Центральная котельная» ЗРУ-6 кВ яч. 25 |
ТПОЛ 10 200/5 КТ 0,5 Рег. № 1261-02 |
НАМИ-10-95 УХЛ2 6000/100 КТ 0,5 Рег. № 20186-05 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
94 |
ПС 35/6 кВ «Центральная котельная» ЗРУ-6 кВ яч. 26 |
ТПОЛ 10 400/5 КТ 0,5 Рег. № 1261-02 |
НАМИ-10-95 УХЛ2 6000/100 КТ 0,5 Рег. № 20186-05 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 |
RTU-327, Рег. № 19495-03, УССВ-2, Рег. № 54074-13 |
HP Proliant DL380 G5 |
|
95 |
ПС 35/6 кВ «Центральная котельная» ЗРУ-6 кВ яч. 27 |
ТПОЛ 10 200/5 КТ 0,5 Рег. № 1261-02 |
НАМИ-10-95 УХЛ2 6000/100 КТ 0,5 Рег. № 20186-05 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 | ||
|
96 |
ЯКНО 0145 КЛ-6 кВ ввод с ПС 220/110/6 кВ «Саранская» яч. 31 |
ТЛО-10 50/5 КТ 0,2S Рег. № 25433-08 |
ЗНОЛПМ-6 6000/^3/100/^3 КТ 0,5 Рег. № 35505-07 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 | ||
|
97 |
ЯКНО 0143 КЛ-6 кВ ввод с ПС 220/110/6 кВ «Саранская» яч. 7 |
ТЛО-10 50/5 КТ 0,2S Рег. № 25433-08 |
ЗНОЛПМ-6 6000/^3/100/^3 КТ 0,5 Рег. № 35505-07 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 | ||
|
98 |
ТП-547 (РП-10) РУ-6 кВ яч. 17 ввод с ПС 110/6 кВ «Ра бочая» яч. 6 |
ТЛП-10-2 400/5 КТ 0,2S Рег. № 30709-08 |
ЗНОЛП-6 6000/^3/100/^3 КТ 0,5 Рег. № 46738-11 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 | ||
|
99 |
ТП-547 (РП-10) РУ-6 кВ яч. 6 ввод с ПС 110/6 кВ «Ра бочая» яч. 13 |
ТЛП-10-2 400/5 КТ 0,2S Рег. № 30709-08 |
ЗНОЛП-6 6000/^3/100/^3 КТ 0,5 Рег. № 46738-11 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 | ||
|
100 |
КРУН-10 кВ № 1 секция 1 ввод с ПС 110/10 кВ «Эрьзя» яч. 30 |
ТЛП-10-2 200/5 КТ 0,2S Рег. № 30709-11 |
ЗНОЛП-10 10000/^3/100/^3 КТ 0,5 Рег. № 46738-11 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-11 | ||
|
101 |
ТП-463 (РП-7) РУ-10 кВ яч. 24 ввод с ПС 110/10 кВ «Эрьзя» яч. 9 |
ТЛП-10-2 400/5 КТ 0,2S Рег. № 30709-11 |
НАМИ-10 10000/100 КТ 0,2 Рег. № 11094-87 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 | ||
|
102 |
КРУН0003 яч. 2 ввод с ПС 110/10 кВ «Посоп» яч. 202 |
ТЛП-10-2 400/5 КТ 0,2S Рег. № 30709-11 |
ЗНОЛП-10 10000/^3/100/^3 КТ 0,5 Рег. № 46738-11 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-11 | ||
|
103 |
КРУН0003 яч. 1 ввод с ПС 110/10 кВ «Посоп» яч. 302 |
ТЛП-10-2 400/5 КТ 0,2S Рег. № 30709-11 |
ЗНОЛП-10 10000/^3/100/^3 КТ 0,5 Рег. № 46738-11 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-11 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
104 |
ТП-612 РУ-6 кВ яч. 3 ввод с ПС 110/6 кВ «Центральная» яч. 404 |
ТЛП-10-2 400/5 КТ 0,2S Рег. № 30709-11 |
ЗНОЛП-6 6000/^3/100/^3 КТ 0,5 Рег. № 46738-11 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-11 |
RTU-327, Рег. № 19495-03, УССВ-2, Рег. № 54074-13 |
HP Proliant DL380 G5 |
|
105 |
ТП-618 РУ-6 кВ яч. 7 ввод с ПС 110/6 кВ «Центральная» яч. 305 |
ТЛО-10 400/5 КТ 0,5S Рег. № 25433-07 |
ЗНОЛПМ-6 6000/^3/100/^3 КТ 0,5 Рег. № 35505-07 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 | ||
|
106 |
ТП-802 (РП-23) РУ-6 кВ яч. 26 ввод с ПС ПС 110/6 кВ «Северная» яч. 7 |
ТЛП-10-2 1000/5 КТ 0,2S Рег. № 30709-08 |
ЗНОЛП-6 6000/^3/100/^3 КТ 0,5 Рег. № 23544-07 ЗНОЛП-6 6000/^3/100/^3 КТ 0,5 Рег. № 46738-11 ЗНОЛП-6 6000/^3/100/^3 КТ 0,5 Рег. № 23544-07 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 | ||
|
107 |
ТП-802 (РП-23) РУ-6 кВ яч. 11 ввод с ПС 110/6 кВ «Северная» яч. 24 |
ТЛП-10-2 1000/5 КТ 0,2S Рег. № 30709-08 |
ЗНОЛП-6 6000/^3/100/^3 КТ 0,5 Рег. № 23544-02 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 | ||
|
108 |
ТП-866 (РП-28) РУ-6 кВ яч. 3 ввод с ПС 110/6 кВ «Центральная» яч. 108 |
ТЛП-10-2 400/5 КТ 0,2S Рег. № 30709-11 |
ЗНОЛП-6 6000/^3/100/^3 КТ 0,5 Рег. № 46738-11 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-11 | ||
|
109 |
ТП-866 (РП-28) РУ-6 кВ яч. 19 ввод с ПС 110/6 кВ «Центральная» яч. 407 |
ТЛП-10-2 400/5 КТ 0,2S Рег. № 30709-11 |
ЗНОЛП-6 6000/^3/100/^3 КТ 0,5 Рег. № 46738-11 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-11 | ||
|
110 |
ТП-864 (РП-26) РУ-6 кВ яч. 23 ввод с ПС 110/6 кВ «Юго-Западная» яч. 41 |
ТЛП-10-2 400/5 КТ 0,2S Рег. № 30709-11 |
ЗНОЛП-6 6000/^3/100/^3 КТ 0,5 Рег. № 46738-11 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
111 |
ЯКНО 0147 КЛ-6 кВ ввод с ПС110/6 кВ «Центральная» яч. 103 |
ТЛО-10 300/5 КТ 0,5S Рег. № 25433-08 |
ЗНОЛПМ-6 6000/^3/100/^3 КТ 0,5 Рег. № 35505-07 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 |
RTU-327, Рег. № 19495-03, УССВ-2, Рег. № 54074-13 |
HP Proliant DL380 G5 |
|
112 |
РП-29 РУ-6 кВ яч. 11 ввод с ПС 110/6 кВ «Пи вовар» яч. 105 |
ТЛП-10-2 400/5 КТ 0,5 Рег. № 30709-11 |
ЗНОЛПМ-6 6000/^3/100/^3 КТ 0,2 Рег. № 46738-11 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-11 | ||
|
113 |
РП-29 РУ-6 кВ яч. 8 ввод с ПС 110/6 кВ «Пивовар» яч. 308 |
ТЛП-10-2 400/5 КТ 0,5 Рег. № 30709-11 |
ЗНОЛПМ-6 6000/^3/100/^3 КТ 0,2 Рег. № 46738-11 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-11 | ||
|
114 |
ТП-855 (РП-25) РУ-10 кВ яч. 7 ввод с ПС 110/10 кВ «Посоп» яч. 107 |
ТЛП-10-2 400/5 КТ 0,2S Рег. № 30709-11 |
ЗНОЛП-10 10000/^3/100/^3 КТ 0,5 Рег. № 46738-11 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-11 | ||
|
115 |
ТП-855 (РП-25) РУ-10 кВ яч. 21 ввод с ПС 110/10 кВ «Посоп» яч. 209 |
ТЛП-10-2 400/5 КТ 0,2S Рег. № 30709-11 |
ЗНОЛП-10 10000/^3/100/^3 КТ 0,5 Рег. № 46738-11 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-11 | ||
|
116 |
ТП-855 (РП-25) РУ-10 кВ яч. 24 ввод с ПС 110/10 кВ «Посоп» яч. 307 |
ТЛП-10-2 400/5 КТ 0,2S Рег. № 30709-11 |
ЗНОЛП-10 10000/^3/100/^3 КТ 0,5 Рег. № 46738-11 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-11 | ||
|
117 |
ТП-855 (РП-25) РУ-10 кВ яч. 10 ввод с ПС 110/10 кВ «Посоп» яч. 409 |
ТЛП-10-2 400/5 КТ 0,2S Рег. № 30709-11 |
ЗНОЛП-10 10000/^3/100/^3 КТ 0,5 Рег. № 46738-11 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-11 | ||
|
118 |
РП-31 РУ-6 кВ яч. 7 |
ТЛП-10-2 150/5 КТ 0,2S Рег. № 30709-11 |
ЗНОЛП-6 6000/^3/100/^3 КТ 0,5 Рег. № 46738-11 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 | ||
|
119 |
РП-31 РУ-6 кВ яч. 18 |
ТЛП-10-2 150/5 КТ 0,2S Рег. № 30709-11 |
ЗНОЛП-6 6000/^3/100/^3 КТ 0,5 Рег. № 46738-11 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 | ||
|
120 |
ГПП 110/6 кВ «Биохимик» РУ-6 кВ яч. 103 |
ТЛО-10 400/5 КТ 0,2S Рег. № 25433-11 |
НАМИ-10-95 6000/100 КТ 0,5 Рег. № 60002-15 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-11 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
121 |
ГПП 110/6 кВ «Биохимик» РУ-6 кВ яч. 112 |
ТЛО-10 400/5 КТ 0,2S Рег. № 25433-11 |
НАМИ-10-95 6000/100 КТ 0,5 Рег. № 60002-15 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-11 |
RTU-327, Рег. № 19495-03, УССВ-2, Рег. № 54074-13 |
HP Proliant DL380 G5 |
|
122 |
ГПП 110/6 кВ «Биохимик» РУ-6 кВ яч. 207 |
ТЛО-10 400/5 КТ 0,2S Рег. № 25433-11 |
НАМИ-10-95 6000/100 КТ 0,5 Рег. № 60002-15 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-11 | ||
|
123 |
ГПП 110/6 кВ «Биохимик» РУ-6 кВ яч. 208 |
ТЛО-10 1000/5 КТ 0,2S Рег. № 25433-11 |
НАМИ-10-95 6000/100 КТ 0,5 Рег. № 60002-15 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-11 | ||
|
124 |
ГПП 110/6 кВ «Биохимик» РУ-6 кВ яч. 307 |
ТЛО-10 400/5 КТ 0,2S Рег. № 25433-11 |
НАМИ-10-95 6000/100 КТ 0,5 Рег. № 60002-15 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-11 | ||
|
125 |
ГПП 110/6 кВ «Биохимик» РУ-6 кВ яч. 308 |
ТЛО-10 400/5 КТ 0,2S Рег. № 25433-11 |
НАМИ-10-95 6000/100 КТ 0,5 Рег. № 60002-15 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-11 | ||
|
126 |
ГПП 110/6 кВ «Биохимик» РУ-6 кВ яч. 403 |
ТЛО-10 400/5 КТ 0,2S Рег. № 25433-11 |
НАМИ-10-95 6000/100 КТ 0,5 Рег. № 60002-15 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-11 | ||
|
127 |
ГПП 110/6 кВ «Биохимик» РУ-6 кВ яч. 411 |
ТЛО-10 400/5 КТ 0,2S Рег. № 25433-11 |
НАМИ-10-95 6000/100 КТ 0,5 Рег. № 60002-15 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-11 | ||
|
128 |
ГПП 110/6 кВ «Биохимик» РУ-6 кВ яч. 414 |
ТЛО-10 400/5 КТ 0,2S Рег. № 25433-11 |
НАМИ-10-95 6000/100 КТ 0,5 Рег. № 60002-15 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-11 | ||
|
129 |
ТП-904 РУ-6 кВ яч. 1 ввод с ПС 110/6 кВ «Юго-Западная» яч. 19 |
ТЛО-10 400/5 КТ 0,2S Рег. № 25433-11 |
ЗНОЛП-6 6000/^3/100/^3 КТ 0,2 Рег. № 46738-11 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-11 | ||
|
130 |
ТП-72 (РП-15) РУ-6 кВ яч. 15 ввод с ПС 110/6 кВ «Се верная» яч. 59 |
ТПОЛ-10 400/5 КТ 0,2S Рег. № 47958-16 |
ЗНОЛПМ-6 6000/^3/100/^3 КТ 0,2 Рег. № 46738-11 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-11 | ||
|
131 |
ГПП 110/6 кВ «Биохимик» РУ-6 кВ яч. 212 |
ТЛО-10 400/5 КТ 0,2S Рег. № 25433-11 |
НАМИ-10-95 6000/100 КТ 0,5 Рег. № 60002-15 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-11 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
132 |
ТП-802 (РП-23) РУ-6 кВ яч. 2 |
ТЛП-10-2 300/5 КТ 0,2S Рег. № 30709-08 |
ЗНОЛП-6 6000/^3/100/^3 КТ 0,5 Рег. № 23544-07 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 |
RTU-327, Рег. № 19495-03, УССВ-2, Рег. № 54074-13 |
HP Proliant DL380 G5 |
|
133 |
ТП-802 (РП-23) РУ-6 кВ яч. 35 |
ТЛП-10-2 300/5 КТ 0,2S Рег. № 30709-08 |
ЗНОЛП-6 6000/^3/100/^3 КТ 0,5 Рег. № 23544-02 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 | ||
|
134 |
ТП-802 (РП-23) РУ-6 кВ яч. 22 |
ТЛП-10-2 300/5 КТ 0,2S Рег. № 30709-08 |
ЗНОЛП-6 6000/^3/100/^3 КТ 0,5 Рег. № 23544-07 ЗНОЛП-6 6000/^3/100/^3 КТ 0,5 Рег. № 46738-11 ЗНОЛП-6 6000/^3/100/^3 КТ 0,5 Рег. № 23544-07 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 | ||
|
135 |
ТП-802 (РП-23) РУ-6 кВ яч. 33 |
ТЛП-10-2 300/5 КТ 0,2S Рег. № 30709-08 |
ЗНОЛП-6 6000/^3/100/^3 КТ 0,5 Рег. № 23544-02 |
A1802RALXQ- P4GB-DW-4 КТ 0,2S/0,5 Рег. № 31857-06 |
Примечания:
-
1. Допускается замена ТТ, ТН, счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 3 метрологических характеристик.
-
2. Допускается замена УСПД, УССВ на аналогичные, утвержденных типов.
-
3. Допускается замена сервера без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО).
-
4. Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке, вносят изменения в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ, как их неотъемлемая часть.
Таблица 3 - Основные метрологические характеристики АИИС КУЭ
|
Номера ИК |
Вид электроэнергии |
Границы основной погрешности (±) 5, % |
Границы погрешности в рабочих условиях (±) 5, % |
|
1 |
2 |
3 |
4 |
|
1-4, 8, 10, 11, 13-15, 35, 36, 43, 52, 53, 55, 63, 65, |
Активная |
1,0 |
2,8 |
|
68, 69, 72, 73, 75, 80, 86, |
Реактивная |
1,6 |
4,4 |
|
87, 112, 113 |
|
1 |
2 |
3 |
4 |
|
5, 7, 9, 16, 17, 22, 38-41, 44-51, 54, 56-60, 67, 70, 76, 81, 84, 85, 105, 111 |
Активная Реактивная |
1,2 1,8 |
|
|
18-21, 23, 24, 28, 64, 66, 77-79, 82, 83, 88-95 |
Активная Реактивная |
1,2 1,8 |
2,9 4,5 |
|
25-27, 30, 31, 33, 37, 42, 61, 96-100, 102-104, 106110, 114-128, 131-135 |
Активная Реактивная |
0,8 1,2 |
1,2 1,9 |
|
6, 12, 29, 32, 34, 71, 74, 101, 129, 130 |
Активная Реактивная |
0,5 0,9 |
1,0 1,7 |
|
62 |
Активная Реактивная |
1,0 1,6 |
1,6 2,6 |
|
Пределы допускаемой абсолютной погрешности смещения шкалы времени компонентов АИИС КУЭ, входящих в состав СОЕВ, относительно шкалы времени UTC (SU), (±Д), с |
5 | ||
|
Примечания:
100 % от 1ном для нормальных условий, для рабочих условий при cos ф=0,8, токе ТТ, равном 5 % от 1ном, при температуре окружающего воздуха в месте расположения счетчиков от +5 до +35 °С. ’ | |||
Таблица 4 - Основные технические характеристики ИК АИИС КУЭ
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Количество ИК |
135 |
|
Нормальные условия: параметры сети:
|
от 99 до 101 от 100 до 120 0,8 50 от +21 до +25 |
|
Условия эксплуатации: параметры сети:
COSф simp
Альфа А 1800 |
от 90 до 100 от 1(2) до 120 от 0,5 до 1,0 от 0,5 до 0,87 от 49,6 до 50,4 от -40 до +50 от -40 до +65 |
|
1 |
2 |
|
от +10 до +30 от +15 до +25 от +5 до +50 от 80,0 до 106,7 98 |
|
Надежность применяемых в АИИС КУЭ компонентов: Счетчики: Альфа А 1800
УСПД: - среднее время наработки на отказ, ч, не менее УССВ:
Сервер ИВК:
|
120 000 40 000 74 500 100000 1 |
|
Глубина хранения информации: Счетчики: Альфа А 1800
УСПД:
Сервер ИВК:
|
1200 45 10 3,5 |
Надежность системных решений:
- резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии по электронной почте.
Регистрация событий:
-
- в журнале событий счетчика, УСПД и сервера:
-
- параметрирования;
-
- пропадания напряжения;
-
- коррекции времени.
Защищенность применяемых компонентов:
-
- механическая защита от несанкционированного доступа и пломбирование:
-
- электросчетчика и УСПД;
-
- испытательной коробки;
-
- сервера.
-
- защита информации на программном уровне:
-
- результатов измерений (при передаче, возможность использование цифровой подписи);
-
- установка пароля на счетчик;
-
- установка пароля на УСПД;
-
- установка пароля на сервер.
наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом.
Комплектность средства измерений
Комплектность АИИС КУЭ представлена в таблице 5. Таблица 5 — Комплектность АИИС КУЭ
|
Наименование |
Обозначение |
Количество, шт. |
|
Трансформатор тока |
ТЛО-10 |
133 |
|
ТЛП-10-2 |
98 | |
|
ТОЛ-10-1-1 |
3 | |
|
ТОЛ-10-1-2 |
19 | |
|
ТОЛ-СЭЩ-10 |
6 | |
|
ТПК-10 |
6 | |
|
ТПЛ-10-М |
16 | |
|
ТПОЛ 10 |
27 | |
|
ТПОЛ-10 |
6 | |
|
Трансформатор напряжения |
ЗНОЛП-10 |
36 |
|
ЗНОЛП-6 |
51 | |
|
ЗНОЛПМ-10 |
39 | |
|
ЗНОЛПМ-6 |
153 | |
|
НАМИ-10 |
17 | |
|
НАМИ-10-95 |
4 | |
|
НАМИ-10-95 УХЛ2 |
6 | |
|
НАМИТ-10-2 |
2 | |
|
Счетчик электрической энергии |
A1802RALXQ-P4GB-DW-4 |
135 |
|
Устройство сбора и передачи данных |
RTU-327 |
1 |
|
Устройство синхронизации системного времени |
УССВ-2 |
1 |
|
Сервер баз данных |
HP Proliant DL380 G5 |
1 |
|
Автоматизированное рабочее место |
АРМ |
1 |
|
Документация | ||
|
Формуляр |
ФО 26.51/99/21 |
1 |
приведены в документе «Методика (метод) измерений электрической энергии с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) Акционерное общество Техническая фирма «Ватт». МВИ 26.51/99/21, аттестованном ООО «Энерготестконтроль». Аттестат аккредитации № RA.RU.312560 от 03.08.2018 г.
Нормативные документы, устанавливающие требования к АИИС КУЭГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения
ИзготовительОбщество с ограниченной ответственностью «Интер РЭК» (ООО «Интер РЭК») ИНН 7716712474
Адрес: 107113, г. Москва, ул. Сокольнический Вал, д. 2, пом. 23 Телефон 8(919) 967-07-03
E-mail: LLCInterREC@gmail.com
Испытательный центрОбщество с ограниченной ответственностью «Энерготестконтроль»
(ООО «Энерготестконтроль»)
Адрес: 117449, Российская Федерация, Москва, ул. Карьер д. 2, стр.9, помещение 1 Телефон: 8 (495) 6478818
E-mail: golovkonata63@gmail.com
Аттестат аккредитации ООО «Энерготестконтроль» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.312560 от 03.08.2018 г.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «19» ноября 2021 г. № 2605
Лист № 1
Всего листов 3
Регистрационный № 83707-21
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы тока ТФНД-220 IV
Назначение средства измеренийТрансформаторы тока ТФНД-220 IV (далее - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Описание средства измерений
Принцип действия трансформаторов тока ТФНД-220 IV основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы тока выполнены в виде опорной конструкции. Выводы первичной обмотки расположены на верхней части трансформаторов. Выводы вторичной обмотки расположены на корпусе трансформатора и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи.
Общий вид трансформаторов тока и схема пломбировки от несанкционированного доступа приведены на рисунке 1.
Нанесение знака поверки на трансформаторы тока не предусмотрено.
Заводской номер трансформатора наносится ударным способом на информационную табличку на корпусе.
Место пломбировки
Рисунок 1 - Общий вид средства измерений и схема пломбировки
от несанкционированного доступа
Программное обеспечение отсутствует.
Метрологические и технические характеристикиТаблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Исполнение трансформатора |
ТФНД-220 IV |
|
Номинальное напряжение, кВ |
220 |
|
Номинальный первичный ток, А |
2000 |
|
Номинальный вторичный ток, А |
1 |
|
Класс точности |
0,5 |
|
Номинальная частота, Гц |
50 |
|
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф=0,8), ВА |
50 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °C |
от -40 до +40 |
наносится на титульный лист паспорта трансформатора типографским способом.
Комплектность средства измеренийТаблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор тока (заводские номера: 925, 124) |
ТФНД-220 IV |
2 шт. |
|
Трансформатор тока ТФНД- 220 IV. Паспорт |
- |
2 шт. |
Сведения о методиках (методах) измерений отсутствуют.
Нормативные документыГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки.
ИзготовительКоммандитное общество «Запорожский завод высоковольтной аппаратуры» (КО «ЗЗВА»), Украина, г. Запорожье (изготовлены в 1969-1971 гг.)
Адрес: Украина, 69069, г. Запорожье, Днепропетровское шоссе, 13
Телефон: +38 (061) 220-64-00,
Факс: +38 (061) 220-63-19
Web-сайт: http://www.zva.zp.ua
e-mail: office@zva.zp.ua
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
ИНН: 7736042404
Адрес: 119361, Москва, ул. Озерная, 46
Телефон (495) 437-55-77,
Факс: (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа №30004-13 от 29.03.2018 г.
