ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Теплосчетчики ЛОГИКА 6962
Назначение средства измеренийТеплосчетчики ЛОГИКА 6962 предназначены для измерения количества теплоты (тепловой энергии), расхода, объема, массы, температуры и давления теплоносителя (воды и пара) в системах тепло- и водоснабжения, температуры окружающего воздуха, атмосферного давления и других параметров контролируемой среды.
Описание средства измеренийПринцип действия теплосчетчиков состоит в измерении параметров теплоносителя, транспортируемого по трубопроводам, передаче измеренных значений в виде электрических сигналов в тепловычислитель с последующим их преобразованием в значения физических величин и выполнением вычислений в соответствии с уравнениями измерений.
В составе теплосчетчиков используются в любом сочетании первичные преобразователи, типы которых приведены в таблице 1 (в скобках указан регистрационный номер составной части в госреестре СИ). В качестве комплексного компонента теплосчетчиков используется тепловычислитель СПТ961 (35477-12), СПТ962 (64150-16) или СПТ963 (70097-17) совместно с измерительными адаптерами АДС97 (38646-08).
Теплосчетчики различаются количеством, составом и уровнем точности измерительных каналов. Конкретный состав теплосчетчика и значения метрологических характеристик определяются заказом и приводятся в паспорте.
Таблица 1 - Первичные преобразователи в составе теплосчетчиков
|
Преобразователи расхода | ||
|
ПРЭМ (17858-11) Взлет-ЭР (Лайт М) (52856-13) МастерФлоу (31001-12) ЭМИР-Прамер-550 (27104-08) РМ-5 (20699-11) Питерфлоу-РС (46814-11) Питерфлоу (66324-16) Карат-551 (54265-13) ЛГК410 (69536-17) ЭСКО-РВ.08 (28868-10) 8700 (64612-16) 8750 (60073-15) Optiflux (70495-18) Admag-AXR (59435-14) Sitrans-FM (61306-15) Promag (67922-17 |
Взлет-ЭМ (30333-10) СУР-97 (16860-07) Карат-520 (44424-12) Взлет-МР (28363-14) US800 (21142-11) Ultraheat-T150/2WR7 (51439-12) Геликон-РУЛ (68819-17) UFM-3030 (48218-11) Optisonic-3400 (57762-14) SonoSensor-30 (70672-18) УРЖ2КМ-3 (62890-15) Sitrans-FUS (35025-15) ВПС (19650-10) ВЭПС-Р (61872-15) Метран-ЗООПР (16098-09) Метран-320 (24318-03) |
ЭВ-200 (42775-14) 8800 (14663-12) Optiswirl-4070 (52514-13) ДРГ.М (26256-06) Yewflo-DY (17675-09) Prowirl-200 (58533-14) ВСТ (51794-12) ВСТН (61401-15) ВСТН (61402-15) М (48242-11) W(48422-11) ВСКМ (66635-17) ОВСТ (69423-17) ОВСХд (69423-17) ОВСГд (69423-17) |
|
П |
реобразователи температуры | |
|
ТЭМ-110 (40593-09) КТПТР-01 (46156-10) КТПТР-06,-07,-08 (46156-10) КТПТР-05 (39145-08) |
КТСП-Н (38878-17) КТС-Б (43096-15) ТЭМ-100 (40592-09) ТПТ-1,-19 (46155-10) |
ТПТ-15 (39144-08) ТСП-Н (38959-17) ТС (58808-14) |
|
Преобразователи давления | ||
|
EJ* (59868-15) 3051 (14061-15) Метран-150 (32854-13) Метран-75 (48186-11) Метран-55 (18375-08) |
ПД100И (56246-14) СДВ (28313-11) МИДА-13П (17636-17) DMP (56795-14) APZ (62292-15) |
Корунд (47336-16) MBS-4003 (56237-14) АИР-20/М2 (63044-16) АИР-10 (31654-14) |
Общий вид составных частей теплосчетчиков приведен на рисунках 1-5.
Рисунок 1 - Тепловычислитель СПТ961 (СПТ962, СПТ963) Рисунок 2 - Адаптер АДС97
ЭСКО-РВ.08 Взлет-MP СУР-97 Ultraheat-T 8700
Sitrans-F-M
Sitrans-F-US ЭВ-200
Рисунок 3 - Преобразователи расхода
Карат-520 US-800 Гел и кон-РУЛ УРЖ2КМ-3
UFM-3030 OPTISONIC-3400 ВПС ВЭПС-Р Метран-ЗООПР
8800 Метран-320 Optiswirl-4070 YEWFLO-DY ДРГ.М Prowirl-200
ВСТН ВСТ (ОВСХд;ОВСГд) М ВСКМ W
Рисунок 3 - Преобразователи расхода (продолжение)
EJ*
Корунд АИР-10
MBS-4003 DMP ПД100И МИДА-13П СДВ
КТПТР-05 КТПТР-01 КТСП-Н (КТС-Б) ТЭМ-110 тс
(ТПТ-15) (ТПТ-1) (ТСП-Н) (ТЭМ-100)

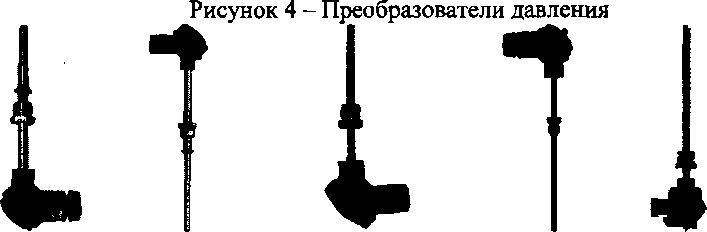

Рисунок 5 - Преобразователи температуры
Программное обеспечениеПрограммное обеспечение (ПО) теплосчетчиков встроенное, неперезагружаемое при эксплуатации, имеет метрологически значимую часть, резидентно размещено в тепловычислителе и реализует вычислительные, диагностические и интерфейсные функции согласно эксплуатационной документации. Уровень защиты ПО от непреднамеренных и преднамеренных изменений "высокий" по Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО
|
Идентификационные данные |
Значение |
|
Номер версии: - модификации с тепловычислителем СПТ961 |
О2.х.хх |
|
- модификации с тепловычислителем СПТ962 |
Ol.O.x.xx |
|
- модификации с тепловычислителем СПТ963 |
Ol.O.x.xx |
|
Контрольная сумма: - модификации с тепловычислителем СПТ961 |
2В12 |
|
- модификации с тепловычислителем СПТ962 |
F409 |
|
- модификации с тепловычислителем СПТ963 |
FFB3 |
Метрологические и технические характеристики
Таблица 3 - Метрологические характеристики
|
Диапазон измерений объемного расхода, м3/ч |
от 0,01 до 105 |
|
Диапазон измерений массового расхода, т/ч |
от 0,01 до 105 |
|
Диапазон измерений объема, м3 |
от8Ю'6до9Ю8 |
|
Диапазон измерений массы, т |
от8Ю“6до9Ю8 |
|
Диапазон измерений температуры, °C |
от -50 до +300 |
|
Диапазон измерений избыточного давления, МПа |
от 0 до 8 |
|
Диапазон измерений тепловой мощности, ГДж/ч |
от 10’5 до9108 |
|
Диапазон измерений количества теплоты, ГДж |
от 8-Ю*9 до 9108 |
|
Пределы допускаемой относительной погрешности при измерении тепловой мощности и количества теплоты в закрытой системе при (tl-t2) > 3°С, %
|
±[2+12/(tl-t2)+0,01DG] ±[3+12/(tl-t2)+0,02DG] |
|
Пределы допускаемой относительной погрешности при измерении тепловой мощности и количества теплоты в открытой системе при (tl-t2) > 3°С, %
|
±(1,5+0,01 DG)/(l-ap) ±(3+0,01 DG)/(l-ap) |
|
Пределы допускаемой относительной погрешности при измерении расхода, объема и массы, %
|
±(1+0,01 Dg) ±(2+0,02Dg) |
|
Пределы допускаемой абсолютной погрешности при измерении температуры, °C - для теплосчетчиков классов 1 и 2 |
±(0,3+0,002 |t|) |
|
Пределы допускаемой приведенной к верхнему пределу измерений погрешности при измерении давления, % - для теплосчетчиков классов 1 и 2 |
±0,2; ±0,5; ±0,8 |
|
Пределы допускаемой относительной погрешности часов, % - для теплосчетчиков классов 1 и 2 |
±0,01 |
|
Примечание. а=М2/М1; Ml - масса [т] теплоносителя, прошедшего по подающему трубопроводу, М2 -по обратному трубопроводу; 0<а<1. P=t2/tl; tl - температура [°C] теплоносителя в подающем трубопроводе, t2 - в обратном трубопроводе. Dg=Gb/G; Gb, G - соответственно верхний предел измерений и текущее значение расхода в подающем трубопроводе [м3/ч]. | | |
Таблица 4 - Технические характеристики
|
Условия эксплуатации:
|
от +5 до +50 80 при +35 °C и более низких температурах от 84 до 106,7 |
|
Электропитание, В |
220+22 переменный ток: ( -33 ) В, (50±1) Гц; постоянный ток: от 12 до 42 В; встроенный источник 3,6 В |
|
Габаритные размеры и масса |
приведены в описаниях типа составных частей |
|
Средняя наработка на отказ, ч |
35000 |
|
Средний срок службы, лет |
12 |
наносится на титульный лист эксплуатационных документов типографским способом.
Комплектность средства измеренийТаблица 5 - Состав теплосчетчика ЛОГИКА 6962
|
Наименование |
Количество |
|
Тепловычислитель |
1 шт. |
|
Адаптер измерительный |
от 0 до 2 шт. |
|
Преобразователи расхода |
от 1 до 16 шт. |
|
Преобразователи давления |
от 1 до 12 шт. |
|
Преобразователи температуры |
от 1 до 16 шт. |
|
Руководство по эксплуатации (РАЖГ.421431.039 РЭ) |
1 шт. |
|
Методика поверки МП 208-007-2019 (РАЖГ.421431.039 МП) |
1 шт. |
|
Паспорт (РАЖГ.421431.039 ПС) |
1 шт. |
|
Эксплуатационная документация составных частей |
1 шт. |
осуществляется по документу МП 208-007-2019 (РАЖГ.421431.039 МП) "Теплосчетчики ЛОГИКА 6962. Методика поверки", утвержденному ФГУП "ВНИИМС 19 марта 2019 г.
Основные средства поверки:
-
- эталоны и вспомогательное оборудование для поверки теплосчетчиков не используются при наличии действующих свидетельств о поверке средств измерений, входящих в состав теплосчетчиков;
-
- при поверке средств измерений, составных частей теплосчетчиков, средства поверки применяются в соответствии с документами на поверку этих средств измерений.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) паспорт теплосчетчика.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к теплосчетчикам ЛОГИКА 6962ГОСТ Р 51649-2014 Теплосчетчики для водяных систем теплоснабжения. Общие технические условия
МИ 2714-2002 ГСИ. Энергия тепловая и масса теплоносителя в системах теплоснабжения. Методика выполнения измерений. Основные положения
РАЖГ.421431.039 ТУ Теплосчетчики ЛОГИКА 6962. Технические условия
ИзготовительАкционерное общество "Теплоэнергомонтаж" (АО "ТЭМ")
ИНН 7804012841
Адрес: 190020, г. Санкт-Петербург, наб. Обводного канала, 150
Тел./факс: (812) 3253637,3253638
E-mail: komplekt@tem.spb.ru
Акционерное общество "Научно-производственная фирма "Логика" (АО НПФ ЛОГИКА) ИНН 7809002893
Адрес: 190020, г. Санкт-Петербург, наб. Обводного канала, 150, корпус 1, лит. А, пом. 427
Тел./факс: (812) 2522940,4452745
E-mail: office@logika.spb.ru
Web-сайт: www.logika.spb.ru
ЗаявительАкционерное общество "Научно-производственная фирма "Логика" (АО НПФ ЛОГИКА) ИНН 7809002893
Адрес: 190020, г. Санкт-Петербург, наб. Обводного канала, 150, корпус 1, лит. А, пом. 427
Тел./факс: (812) 2522940,4452745
E-mail: office@logika.spb.ru
Web-сайт: www.logika.spb.ru
Испытательный центрФедеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологической службы" (ФГУП "ВНИИМС")
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Аттестат аккредитации ФГУП "ВНИИМС" по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
