МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

04 декабря 2025 г.

(Росстандарт)

Приказ Росстандарта №2654 от 04.12.2025, https://oei-analitika.ru
Приказ Росстандарта №2654 от 04.12.2025, https://oei-analitika.ru

2654

Москва

О внесении изменений в сведения об утвержденном типе средства измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

  • 1. Внести изменения в сведения об утвержденном типе средства измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.

  • 2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.

  • 3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

  • 4. Контроль за исполнением настоящего приказа оставляю за собой.

    Заместитель руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

Е.Р. Лазаренко

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 7B1801563EA497F787EAF40A918A8D6F

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 19.05.2025 до 12.08.2026

\____________________-_______________




ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от «___»     декабря   2025 г. № 2654

Сведения

об утвержденном типе средства измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средства измерений

№ п/п

Наименование типа

Обозначение типа

Заводской номер

Регистрационный номер в ФИФ

Правообладатель

Отменяемая методика поверки

Действие методики поверки сохраняется

Устанавливаемая методика поверки

Добавляемый изготовитель

Дата утверждения акта испытаний

Заявитель

Юридическое лицо, проводившее испытания

1

2

3

4

5

6

7

8

9

10

11

12

13

1.

Системы автоматического контроля выбросов загрязняющих веществ в атмосферу

САКВ

04

90846-23

Общество с ограниченной ответственность ю «Тераконт» (ООО «Тераконт»), г. Пермь

МП-242-2551

2023

МП-242-2551

2025 для вновь изготавливаем ых средств измерений в дополнение к

МП-242-25512023

14.03.

2025

Общество с ограниченно й ответственно стью «Тераконт» (ООО «Тераконт»), г. Пермь

ФГУП

«ВНИИМ им. Д.И.

Менделеева» , г. Санкт-Петербург




УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « 04 »   декабря 2025 г. №   2654

Лист № 1 Регистрационный № 90846-23                                        Всего листов 19

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы автоматического контроля выбросов загрязняющих веществ в атмосферу САКВ Назначение средства измерений

Системы автоматического контроля выбросов загрязняющих веществ в атмосферу САКВ (далее - системы) предназначены для:

  • - непрерывных автоматических измерений массовых концентраций загрязняющих веществ - оксида углерода (СО), оксида азота (NO), диоксида азота (NO2), суммы оксидов азота (NOx в пересчете на NO2), диоксида серы (SO2), диоксида углерода (CO2), закиси азота (N2O), хлористого водорода (HCl), фтористого водорода (HF), аммиака (NH3), метана (CH4), формальдегида (CH2O), взвешенных (твердых) частиц (далее - пыли), объемной доли кислорода (О2), объемной доли паров воды (H2O) и параметров отходящих газов (температура, абсолютное давление, скорость/объемный расход);

  • - измерений массовых и валовых выбросов загрязняющих веществ;

  • - обеспечения непрерывной обработки и анализа поступающей от приборов информации, ее архивирования и систематизирования;

  • - удобного представления операторам получаемой информации по составу и расходу дымовых газов;

  • - передачи информации в автоматизированные системы более высокого уровня;

  • - формирования статистической отчетности, связанной с выбросами загрязняющих веществ в атмосферу.

Описание средства измерений

Принцип действия системы основан на следующих методах измерения:

  • 1) всех определяемых компонентов (кроме кислорода) - оптико-абсорбционный;

  • 2) кислорода - электрохимический, основан на применении твердоэлектролитного датчика на основе диоксида циркония;

  • 3) температуры - термоэлектрический преобразователь температуры или термометр сопротивления (изменение сопротивления сплава в зависимости от температуры);

  • 4) давления - тензорезистивный;

  • 5) скорости потока - ультразвуковой или корреляционный метод измерения времени перемещения локальной неоднородности газового потока;

  • 6) пары воды (H2O) - оптико-абсорбционный в инфракрасной области спектра (анализатор паров воды);

Система является стационарной и состоит из трех уровней:

  • - нижний уровень - уровень измерительных компонентов измерительной системы (ИК ИС);

- средний уровень - уровень вычислительных компонентов измерительной системы (ВК ИС);

- верхний уровень - представлен сервером, сетевым оборудованием, панелью оператора, автоматизированными рабочими местами (АРМ), оптоволоконными линиями связи и оборудованием информационной сети от объекта до Узловых точек (УТ) существующей сети предприятия, программное обеспечение для связи с нижним уровнем (Объектов) и формирования отчетов в требуемом формате.

Связь между ИК и ВК осуществляется по интерфейсу RS-485 (протокол Modbus), аналоговому интерфейсу от 4 до 20 мА.

Уровень ИК ИС, исходя из измерительных задач, может включать в себя следующие средства измерений:

  • - комплекс газоаналитический ПЭМ-2М.1, в состав которого входят блок аналитический ПЭМ-2М.1, блок измерения кислорода, пробоотборное устройство с зондом, обогреваемая линия транспортировки пробы;

  • - газоанализатор многокомпонентный FTIRGAS 22 (рег. № 89451-23), в состав которого входят блок аналитический, блок измерения кислорода, пробоотборное устройство с зондом, обогреваемая линия транспортировки пробы;

  • - анализатор паров воды ГОС-18;

  • - измерительный канал параметров пыли может быть представлен средствами измерений, представленными в таблицах 4 - 7;

  • - измерительный канал скорости/объемного расхода может быть представлен средством измерений утвержденного типа из таблицы 8;

  • - измерительный канал температуры может быть представлен средством измерений утвержденного типа из таблицы 9;

  • - измерительный канал давления может быть представлен средством измерений утвержденного типа из таблицы 10.

Измерение содержания газовых компонентов в системе состоит из следующих этапов: первичной подготовки пробы; транспортировки пробы; финальной подготовки пробы; анализа пробы; обработки результатов анализа.

Принцип работы системы при комплектации комплексом газоаналитическим ПЭМ-2М.1:

  • - первичная пробоподготовка заключается в очистке газовой пробы от частиц механических примесей в подогреваемом керамическом фильтре (температура от плюс 140 °С до плюс 200 °С) пробоотборного устройства, устанавливаемого непосредственно на источник выбросов;

  • - транспортировка пробы осуществляется с помощью компрессора, который создает разрежение в проботборном тракте, анализируемая проба через пробоотборное устройство и подогреваемую линию транспортирования пробы поступает к газоаналитическому комплексу.

  • - температура подогреваемой линии транспортирования пробы поддерживается выше точки росы дымовых газов для предотвращения образования конденсата и растворения в нем определяемых компонентов;

  • - перед поступлением в аналитический блок газовая проба проходит заключительную подготовку, которая заключается в тонкой очистке пробы от механических частиц и отделении влаги. Далее подготовленная проба поступает в термостатируемую ячейку (плюс 40 °С) аналитического блока газоанализатора. После определения состава газовой смеси проба поступает для дальнейшего анализа в блок измерения кислорода.

Принцип работы системы при комплектации газоанализатором многокомпонентным FTIRGAS 22:

  • - по измерительному каналу объемной доли кислорода - электрохимический (твердотельный датчик из оксида циркония), основанный на зависимости возникающей на электродах ЭДС от парциального давления кислорода в анализируемой среде;

- по измерительным каналам содержания загрязняющих веществ - оксида углерода (СО), оксида азота (NO), диоксида азота (NO2), диоксида серы (SO2), метана (СН4), хлористого водорода (HCl), фтористого водорода (HF), аммиака (NH3), формальдегида (НСНО), а также диоксида углерода (СО2) и паров воды (Н2О) - Фурье-спектрометрия в инфракрасной (ИК) области. Основным элементом оптической схемы Фурье-спектрометра является двухлучевой интерферометр Майкельсона, состоящий из полупрозрачного светоделителя и двух плоских зеркал. Фурье-спектрометр позволяет получать информацию о спектральном составе ИК излучения и, следовательно, об оптических свойствах анализируемой среды.

Способ отбора пробы - принудительный, через пробоотборный зонд с обогреваемой линией, за счет эжекторного насоса, встроенного в газоаналитический модуль.

Для сохранения представительности пробы и проведения корректного анализа предусматривается обогрев всех элементов пробоотбора газоанализаторов до температуры на 15-20 °С выше уровня кислотной точки росы (как правило, от плюс 185 °C до плюс 220 °C), включая аналитическую ячейку прибора.

Результаты анализа пробы передаются в контроллер, расположенный в шкафу сбора и обработки данных (ССОД) системы.

Уровень ИК ИС осуществляет следующие функции:

  • - измерение абсолютного давления, температуры и объемного расхода (скорости) дымовых газов;

  • - измерение массовой концентрации и объемной доли определяемых компонентов.

Уровень ВК обеспечивает автоматический сбор, диагностику и автоматизированную обработку информации по анализу дымовых газов в сечении дымовой трубы/газохода, автоматизированный сбор и обработку информации, а также обеспечивает интерфейс доступа к этой информации и ее использование для реализации расчетных задач системы.

На уровне ВК проводится расчет объемного расхода, приведенного к нормальным условиям (0 °С, 101,3 кПа), при необходимости, к стандартному содержанию кислорода, и массового выброса компонента (г/с) в автоматическом режиме.

Ограничение доступа осуществляется с помощью механических замков.

Заводской номер системы, состоящий из двух цифр, наносится типографским способом на табличку, расположенную с внешней стороны (в правом верхнем углу) шкафа сбора и обработки данных. Общий вид таблички приведен на рисунке 6.

Нанесение знака поверки на средство измерений не предусмотрено.

Пломбирование системы не предусмотрено.

Общий вид основного оборудования системы представлен на рисунках 1 - 5.

Приказ Росстандарта №2654 от 04.12.2025, https://oei-analitika.ru

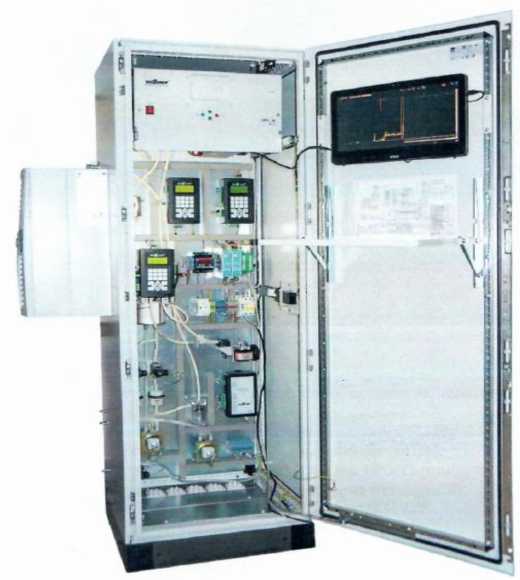

Рисунок 1 - Общий вид комплекса газоаналитического ПЭМ-2М.1

Приказ Росстандарта №2654 от 04.12.2025, https://oei-analitika.ru

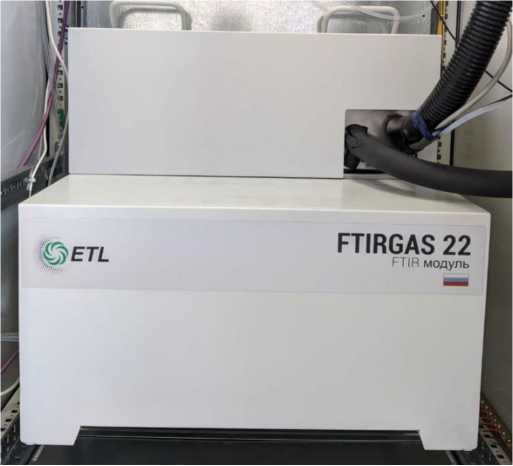

Рисунок 2 - Общий вид модуля газоанализатора многокомпонентного FTIRGAS 22

Приказ Росстандарта №2654 от 04.12.2025, https://oei-analitika.ru

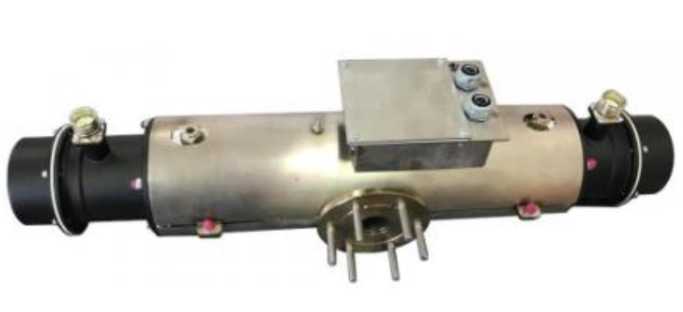

Рисунок 3 - Общий вид анализатора паров воды ГОС-18

Приказ Росстандарта №2654 от 04.12.2025, https://oei-analitika.ru

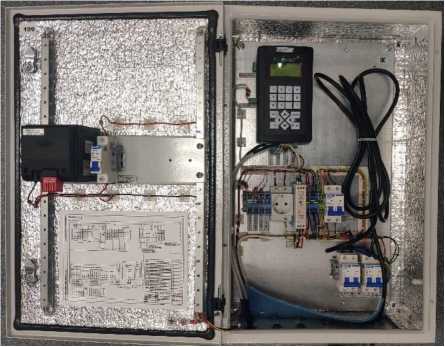

Рисунок 4 - Общий вид контроллера пылемера СОМ-16.М, смонтированного в металлическом корпусе с системой обогрева

Приказ Росстандарта №2654 от 04.12.2025, https://oei-analitika.ru

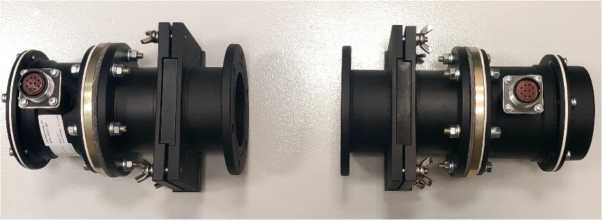

Рисунок 5 - Общий вид блоков источника и приемника пылемера СОМ-16.М

•■TeraCont

СзСгпе*лЗ й.ЪМШЛичКк тЗгЗЯтняоцик 5е jj

Тип

Заводской номер

Т ешсгчесмие ус 1Ю&JH

3 леклропстание

Пошмосгтвг

Дата изготовления

Момер 6 ГР СМ

DDD " Т еМ ко кА ‘ 51t DtZ. г ПЬрчв fl ел *7'|34Zi Z57-5A-D6,

©

3 ЕЗ кDMlfl 3d ля J ьй ЗоС пй

ЦИПЙ бМнвфйу

САЖВ

1. jn П5ич3 Ланй.И. 3 DM 27 . эф J1 1

Е-4П&1.. in Го в*ж ОПtJhi

Рисунок 6 - Общий вид таблички

Программное обеспечение

В состав программного обеспечения (далее - ПО) системы входит:

  • - специализированное ПО;

  • - встроенное ПО (Встроенное ПО);

  • - автономное ПО (Автономное ПО).

Специализированное ПО системы не является метрологически значимым и состоит

из операционной системы Windows (или другой), установленной на сервере системы.

Встроенное ПО состоит из программного обеспечения контроллера системы.

Встроенное ПО осуществляет следующие функции:

  • - прием, регистрация данных о параметрах отходящего газа;

  • - приведение измеренных значений к нормальным условиям (0 °С; 101,325 кПа)

и стандартному содержанию кислорода (при необходимости);

  • - автоматический расчет массового выброса (г/с) загрязняющих веществ.

Автономное ПО осуществляет функции:

  • - отображение на экране измеренных мгновенных значений содержания определяемых

компонентов и значений параметров газового потока;

- автоматическое формирование суточного, месячного, квартального и годового отчета на основе 20-ти минутных значений по запросу пользователя;

  • - архивация (сохранение) вышеуказанных измеренных и расчетных данных;

  • - визуализация процесса на дисплеях;

  • - поддержка многопользовательского, многозадачного непрерывного режима работы

в реальном времени;

  • - регистрация и документирование событий, ведение оперативной БД параметров режима, обновляемой в темпе процесса;

  • - контроль состояния значений параметров, формирование предупреждающих и аварийных сигналов;

  • - дополнительная обработка информации, расчеты, автоматическое формирование отчетов и сохранение их на сервере;

  • - обмен данными между смежными системами;

  • - автоматическая самодиагностика состояния технических средств, устройств связи. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО систем

Идентификационные данные (признаки)

Значение

Встроенное ПО

Автономное ПО

Идентификационное наименование ПО

Project SACV

Project Server

Номер версии (идентификационный номер) ПО

1.0

1.0

Уровень защиты ПО системы в соответствии с рекомендациями Р 50.2.077-2014 -«средний».

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики газоаналитических каналов системы

Определяемый компонент (измерительный канал)

Диапазон измерений1) массовой концентрации, мг/м3 (объемной доли, %)

Участок диапазона измерений2) массовой концентрации, мг/м(объемной доли, %)

Пределы допускаемой погрешности (в условиях эксплуатации)3), %

приведен-ной4)

относительной

Для системы с применением комплекса газоаналитического ПЭМ-2М.1

Кислород (О2)

от 0 до 25 %

от 0 до 5 % включ. св. 5 до 25 %

±10

±10

Диоксид углерода (СО2)

от 0 до 30 %

от 0 до 5 % включ. св. 5 до 30 %

±25

±25

Оксид углерода

от 0 до 625

от 0 до 62,5 включ.

св. 62,5 до 625

±25

±25

(СО)

от 0 до 3125

от 0 до 125 включ. св. 125 до 3125

±25

±25

Оксид азота

от 0 до 670

от 0 до 67 включ.

св. 67 до 670

±25

±25

(NO)

от 0 до 2010

от 0 до 134 включ. св. 134 до 2010

±25

±25

Диоксид азота

от 0 до 1025

от 0 до 102,5 включ. св. 102,5 до 1025

±25

±25

(NO2)

от 0 до 2050

от 0 до 205 включ. св. 205 до 2050

±25

±25

Сумма оксидов

от 0 до 1025

от 0 до 102,5 включ. св. 102,5 до 1025

±25

±25

азота (NOx) 5)

от 0 до 5125

от 0 до 205 включ. св. 205 до 5125

±25

±25

Диоксид серы

от 0 до 1430

от 0 до 143 включ. св. 143 до 1430

±25

±25

(SO2)

от 0 до 10010

от 0 до 286 включ. св. 286 до 10010

±25

±25

Определяемый компонент (измерительный канал)

Диапазон измерений1) массовой концентрации, мг/м3 (объемной доли, %)

Участок диапазона измерений2) массовой концентрации, мг/м(объемной доли, %)

Пределы допускаемой погрешности (в условиях эксплуатации)3), %

приведен-ной4)

относительной

Пары воды (H2O)

от 0 до 40 %

от 0 до 5 % включ. св. 5 до 40 %

±25

±25

Для системы с применением газоанализатора многокомпонентного FTIRGAS 22

Оксид углерода (СО)

от 0 до 75

от 0 до 10 включ.

±20

-

св. 10 до 75

-

±20

от 0 до 200

от 0 до 20 включ.

±15

-

св. 20 до 200

-

±15

от 0 до 500

от 0 до 50 включ.

±15

-

св. 50 до 500

-

±15

от 0 до 1000

от 0 до 100 включ.

±15

-

св. 100 до 1000

-

±15

от 0 до 2000

от 0 до 200 включ.

±15

-

св. 200 до 2000

-

±15

от 0 до 5000

от 0 до 500 включ.

±15

-

св. 500 до 5000

-

±15

от 0 до 10000

от 0 до 1000 включ.

±10

-

св. 1000 до 10000

-

±10

от 0 до 30000

от 0 до 3000 включ.

±10

-

св. 3000 до 30000

-

±10

Оксид азота (NO)

от 0 до 50

от 0 до 10 включ.

±20

-

св. 10 до 50

-

±20

от 0 до 100

от 0 до 10 включ.

±20

-

св. 10 до 100

-

±20

от 0 до 200

от 0 до 20 включ.

±20

-

св. 20 до 200

-

±20

от 0 до 500

от 0 до 50 включ.

±20

-

св. 50 до 500

-

±20

от 0 до 1000

от 0 до 100 включ.

±20

-

св. 100 до 1000

-

±20

от 0 до 3000

от 0 до 300 включ.

±15

-

св. 300 до 3000

-

±15

от 0 до 5000

от 0 до 500 включ.

±15

-

св. 500 до 5000

-

±15

Определяемый компонент (измерительный канал)

Диапазон измерений1) массовой концентрации, мг/м3 (объемной доли, %)

Участок диапазона измерений2) массовой концентрации, мг/м(объемной доли, %)

Пределы допускаемой погрешности (в условиях эксплуатации)3), %

приведен-ной4)

относительной

Закись азота

(N2O)

от 0 до 50

от 0 до 10 включ.

±20

-

св. 10 до 50

-

±20

от 0 до 100

от 0 до 10 включ.

±20

-

св. 10 до 100

-

±20

от 0 до 200

от 0 до 20 включ.

±20

-

св. 20 до 200

-

±20

от 0 до 500

от 0 до 50 включ.

±20

-

св. 50 до 500

-

±20

от 0 до 1000

от 0 до 100 включ.

±20

-

св. 100 до 1000

-

±20

от 0 до 2000

от 0 до 200 включ.

±15

-

св. 200 до 2000

-

±15

Диоксид азота

(NO2)

от 0 до 50

от 0 до 10 включ.

±20

-

св. 10 до 50

-

±20

от 0 до 100

от 0 до 10 включ.

±20

-

св. 10 до 100

-

±20

от 0 до 200

от 0 до 20 включ.

±20

-

св. 20 до 200

-

±20

от 0 до 500

от 0 до 50 включ.

±20

-

св. 50 до 500

-

±20

от 0 до 1000

от 0 до 100 включ.

±20

-

св. 100 до 1000

-

±20

от 0 до 3000

от 0 до 300 включ.

±15

-

св. 300 до 3000

-

±15

от 0 до 5000

от 0 до 500 включ.

±15

-

св. 500 до 5000

-

±15

Сумма оксидов азота NOx

(в пересчете на

NO2)5)

от 0 до 125

от 0 до 25 включ.

±20

-

св. 25 до 125

-

±20

от 0 до 250

от 0 до 25 включ.

±20

-

св. 25 до 250

-

±20

от 0 до 500

от 0 до 50 включ.

±20

-

св. 50 до 500

-

±20

от 0 до 1000

от 0 до 100 включ.

±20

-

св. 100 до 1000

-

±20

от 0 до 2500

от 0 до 250 включ.

±20

-

св. 250 до 2500

-

±20

от 0 до 7500

от 0 до 750 включ.

±15

-

св. 750 до 7500

-

±15

от 0 до 12500

от 0 до 1250 включ.

±15

-

св. 1250 до 12500

-

±15

Определяемый компонент (измерительный канал)

Диапазон измерений1) массовой концентрации, мг/м3 (объемной доли, %)

Участок диапазона измерений2) массовой концентрации, мг/м(объемной доли, %)

Пределы допускаемой погрешности (в условиях эксплуатации)3), %

приведен-ной4)

относительной

Диоксид серы (SO2)

от 0 до 80

от 0 до 10 включ.

±25

-

св. 10 до 80

-

±25

от 0 до 200

от 0 до 20 включ.

±20

-

св. 20 до 200

-

±20

от 0 до 500

от 0 до 50 включ.

±20

-

св. 50 до 500

-

±20

от 0 до 1000

от 0 до 100 включ.

±20

-

св. 100 до 1000

-

±20

от 0 до 2000

от 0 до 200 включ.

±20

-

св. 200 до 2000

-

±20

от 0 до 5000

от 0 до 500 включ.

±15

-

св. 500 до 5000

-

±15

от 0 до 15000

от 0 до 1500 включ.

±15

-

св.1500 до 15000

-

±15

Хлористый водород (HCl)

от 0 до 15

от 0 до 5 включ.

±25

-

св. 5 до 15

-

±25

от 0 до 50

от 0 до 15 включ.

±25

-

св. 15 до 50

-

±25

от 0 до 100

от 0 до 15 включ.

±25

-

св. 15 до 100

-

±25

от 0 до 500

от 0 до 50 включ.

±20

-

св. 50 до 500

-

±20

от 0 до 750

от 0 до 75 включ.

±15

-

св. 75 до 750

-

±15

от 0 до 2000

от 0 до 200 включ.

±15

-

св. 200 до 2000

-

±15

от 0 до 7000

от 0 до 500 включ.

±15

-

св. 500 до 7000

-

±15

Фтористый водород (HF)

от 0 до 5

от 0 до 2 включ.

±25

-

св. 2 до 5

-

±25

от 0 до 50

от 0 до 10 включ.

±25

-

св. 10 до 50

-

±25

от 0 до 180

от 0 до 18 включ.

±25

-

св. 18 до 180

-

±25

Определяемый компонент (измерительный канал)

Диапазон измерений1) массовой концентрации, мг/м3 (объемной доли, %)

Участок диапазона измерений2) массовой концентрации, мг/м(объемной доли, %)

Пределы допускаемой погрешности (в условиях эксплуатации)3), %

приведен-ной4)

относительной

Аммиак (NH3)

от 0 до 15

от 0 до 2 включ.

±25

-

св. 2 до 15

-

±25

от 0 до 50

от 0 до 10 включ.

±25

-

св. 10 до 50

-

±25

от 0 до 100

от 0 до 15 включ.

±25

-

св. 15 до 100

-

±25

от 0 до 200

от 0 до 20 включ.

±25

-

св. 20 до 200

-

±25

от 0 до 500

от 0 до 50 включ.

±20

-

св. 50 до 500

-

±20

от 0 до 1000

от 0 до 100 включ.

±15

-

св. 100 до 1000

-

±15

Метан (СН4)

от 0 до 25

от 0 до 25 включ.

±15

-

от 0 до 200

от 0 до 25 включ.

±15

-

св. 25 до 200

-

±15

от 0 до 500

от 0 до 50 включ.

±10

-

св. 50 до 500

-

±10

от 0 до 1000

от 0 до 100 включ.

±10

-

св. 100 до 1000

-

±10

от 0 до 10000

от 0 до 1000 включ.

±10

-

св.1000 до 100000

-

±10

от 0 до 2,5 %

от 0 до 0,1 % включ.

±10

-

св. 0,1 до 2,5 %

-

±10

Формальдегид (CH2O)

от 0 до 10

от 0 до 2 включ.

±25

-

св. 2 до 10

-

±25

от 0 до 60

от 0 до 60 включ.

±15

-

Диоксид углерода (СО2)

от 0 до 10 %

от 0 до 1 % включ.

±15

-

св. 1 до 10 %

-

±15

от 0 до 20 %

от 0 до 2 % включ.

±15

-

св. 2 до 20 %

-

±15

от 0 до 30 %

от 0 до 3 % включ.

±15

-

св. 3 до 30 %

-

±15

от 0 до 50 %

от 0 до 5 % включ.

±15

-

св. 5 до 50 %

-

±15

Кислород (О2)

от 0 до 25 %

от 0 до 2 % включ.

±10

-

св. 2 до 25 %

-

±10

Определяемый компонент (измерительный канал)

Диапазон измерений1) массовой концентрации, мг/м3 (объемной доли, %)

Участок диапазона измерений2) массовой концентрации, мг/м(объемной доли, %)

Пределы допускаемой погрешности (в условиях эксплуатации)3), %

приведен-ной4)

относительной

Пары воды (Н2О)

от 0 до 40 %

от 0 до 3 % включ.

±20

-

св. 3 до 40 %

-

±20

от 0 до 40 %

от 0 до 10 % включ.

±15

-

св. 10 до 40 %

-

±15

  • 1) Система имеет возможность отображения результатов измерений в единицах объемной доли, пересчет выполняется автоматически в соответствии с ГОСТ Р 8.974-2019 «ГСИ. Газовый анализ. Пересчет данных состава газовых смесей». Номинальная цена единицы наименьшего разряда 0,1 мг/м3 (% об.).

  • 2) Конкретные компоненты и диапазоны измерений определяются при заказе и указываются в паспорте на систему. Допускается установка нескольких диапазонов измерений одного определяемого компонента.

Допускается поставка систем с верхней границей диапазона измерений содержания определяемого компонента Св, не указанной в таблице, при условии, что значение Св входит в участок диапазона измерений, для которого в таблице нормированы пределы допускаемой относительной погрешности. В этом случае пределы допускаемой погрешности нормируются:

  • - приведенной - в соответствии с указанными в таблице;

  • - относительной - в соответствии с указанными в таблице для участка диапазона измерений, в который входит Св.

  • 3) В соответствии с Постановлением Правительства РФ № 1847 от 16.11.2020 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» раздел 3, п. 3.1.3.

Участок диапазона измерений, в котором результаты измерений соответствуют обязательным метрологическим требованиям Постановления Правительства РФ № 1847 от 16.11.2020 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» раздел 3, п. 3.1.3, от Cmin до Cmax, где Cmax - верхняя граница диапазона измерений, мг/м3, а Cmin, мг/м3, рассчитывается по формуле Cmin=(C'/Y)/3max,

где Cy - верхняя граница диапазона измерений, в котором нормирована приведенная погрешность, мг/м3;

Smax - наибольшее допустимое значение погрешности измерений согласно п. 3.1.3, раздела 3 Постановления Правительства РФ № 1847 от 16.11.2020, %;

y - пределы допускаемой приведенной погрешности в условиях эксплуатации, %.

  • 4) Приведенные к верхнему пределу диапазона измерений;

  • 5) Массовая концентрация NOx (сумма оксидов азота в пересчете на NO2), CNOX, рассчитывается по следующей формуле:

Cnox = 1,53 ^N0 + Gvo2,

где CNO и CNO2 - массовая концентрация оксида азота и диоксида азота соответственно, мг/м3.

Таблица 3 - Метрологические характеристики системы для газоаналитических каналов

Наименование характеристики

Значение

Предел допускаемой вариации показаний, в долях от предела допускаемой основной погрешности

0,5

Пределы допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от предела допускаемой основной погрешности

±0,5

Таблица 4 - Метрологические характеристики системы по измерительному каналу параметров

пыли при использовании пылеизмерителя лазерного Л11И-05 (рег. № 47934-11)

Наименование характеристики

Значение

Диапазон измерений массовой концентрации пыли, г/м3

от 0,02 до 10

Пределы допускаемой относительной погрешности1) измерений массовой концентрации пыли, %

±20

Диапазон измерений спектрального коэффициента направленного пропускания2), %

от 0,5 до 95

Пределы допускаемой приведённой3) погрешности измерений спектрального коэффициента направленного пропускания, %

±2

  • 1) В соответствии с 1остановлением 1равительства РФ № 1847 от 16.11.2020 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений», раздел 3, п. 3.1.3. Метрологические характеристики установлены для тестового аэрозоля.

  • 2)  Сбор результатов измерений спектрального коэффициента направленного пропускания системой сбора и обработки данных не предусмотрен. Измерение коэффициента проводится только при поверке системы.

  • 3) Нормирующее значение - верхний предел диапазона измерений.

Таблица 5 - Метрологические характеристики ИК параметров пыли при использовании пылеизмерителей лазерных Л11И-05 (рег. № 92553-24)

Наименование характеристики

Значение

Диапазон измерений массовой концентрации пыли (в зависимости от модификации), мг/м3

  • -  ЛПИ-05.1.1, ЛПИ-05.1.1В, ЛПИ-05.1.21)

  • -  ЛПИ-05.2.1, ЛПИ-05.2.1В, ЛПИ-05.2.22)

от 0 до П104 от 0 до 5Л03

Пределы допускаемой погрешности3 измерений массовой концентрации пыли (в зависимости от модификации)

  • -  ЛПИ-05.1.1, ЛПИ-05.1.1В, ЛПИ-05.1.2

  • -  приведённой4-* в поддиапазоне от 0 до 5 мг/м3 включ., %

  • -  относительной в поддиапазоне св. 5 до Ь'104 мг/м3, %

  • -  ЛПИ-05.2.1, ЛПИ-05.2.1В, ЛПИ-05.2.2

  • -  приведённой4) в поддиапазоне от 0 до 2 мг/м3 включ., %

  • -  относительной в поддиапазоне св. 2 до 5Л03 мг/м3, %

±20

±20

±20

±20

Диапазон показаний спектрального коэффициента направленного пропускания (на длине волны 638 нм), %

от 0 до 100

Диапазон измерений спектрального коэффициента направленного пропускания (на длине волны 638 нм)5), %

от 2 до 98

Наименование характеристики

Значение

Пределы допускаемой абсолютной погрешности измерений спектрального коэффициента направленного пропускания   (на длине волны

638 нм), %

±2

  • 1) Для газохода диаметром 1 м (оптическая длина пути 1 м).

  • 2) Для газохода диаметром 1 м (оптическая длина пути 2 м).

  • 3) При условии градуировки по анализируемой среде.

  • 4) Нормирующее значение - верхний предел поддиапазона измерений.

  • 5)  Сбор результатов измерений спектрального коэффициента направленного пропускания системой сбора и обработки данных не предусмотрен. Измерение коэффициента проводится только при поверке системы.

Таблица 6 - Метрологические характеристики ИК параметров пыли при использовании

анализаторов пыли ETL-D (рег. № 94197-24)

Наименование характеристики

Значение

Диапазон измерений массовой концентрации пыли (в зависимости от модели), мг/м3

- ETL-D 100

от 0 до 1000

- ETL-D 200, ETL-D 208

от 0 до 200

Пределы допускаемой погрешности1) измерений массовой концентрации пыли (в зависимости от модели)

- ETL-D 100

- приведённой2) в поддиапазоне от 0 до 10 мг/м3 включ., %

±20

- относительной в поддиапазоне св. 10 до 1000 мг/м3, %

±20

- ETL-D 200

- приведённой2) в поддиапазоне от 0 до 5 мг/м3 включ., %

±20

- относительной в поддиапазоне св. 5 до 200 мг/м3, %

±20

- ETL-D 208

- приведённой2) в поддиапазоне от 0 до 2 мг/м3 включ., %

±20

- относительной в поддиапазоне св. 2 до 200 мг/м3, %

±20

Диапазон измерений спектрального коэффициента направленного пропускания (на длине волны 650 нм)3), %

от 5 до 95

Пределы допускаемой абсолютной погрешности измерений спектрального коэффициента направленного пропускания (на длине волны 650 нм), %

±5

1) В соответствии с Постановлением Правительства РФ № 1847

от 16.11.2020

«Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений», раздел 3, п. 3.1.3.При условии градуировки

по анализируемой среде.

  • 2) Нормирующее значение - верхний предел поддиапазона измерений.

  • 3)  Сбор результатов измерений спектрального коэффициента

направленного

пропускания системой сбора и обработки данных не предусмотрен. Измерение коэффициента

проводится только при поверке системы.

Таблица 7 - Метрологические характеристики системы по измерительному каналу параметров пыли при использовании пылемера СОМ-16.М

Наименование характеристики

Значение

Диапазон измерений массовой концентрации пыли1), мг/м3

от 0 до 4000

Поддиапазоны измерений массовой концентрации пыли, мг/м3

от 0 до 50 включ. св. 50 до 4000

Пределы допускаемой основной приведённой погрешности2) измерений массовой концентрации пыли3) в поддиапазоне от 0 до 50 включ. мг/м3, %

±25

Пределы допускаемой основной относительной погрешности измерений массовой концентрации пыли3) в поддиапазоне св. 50 до 4000 мг/м3, %

±20

Пределы допускаемой дополнительной погрешности измерений массовой концентрации пыли от влияния изменения температуры окружающей среды на каждый 1 °С, %

±1

Диапазон измерений оптической плотности, Б

от 0 до 1,6

Пределы допускаемой основной приведённой погрешности4) измерений оптической плотности, %

±2

Наименование характеристики

Значение

Пределы допускаемой дополнительной погрешности измерений оптической плотности от влияния изменения температуры окружающей среды на каждый 1 °С, %

±0,1

  • 1) В соответствии с Постановлением Правительства РФ № 1847 от 16.11.2020 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений», раздел 3, п. 3.1.3. Для газохода диаметром 1 м (оптическая длина пути 1 м).

  • 2) Нормирующее значение - верхний предел поддиапазона измерений.

  • 3) После проведения градуировки на анализируемой среде.

  • 4) Нормирующее значение - верхний предел диапазона измерений.

Таблица 8 - Метрологические характеристики системы по измерительному каналу скорости

газового потока

Наименование средства измерений (регистрационный номер)

Диапазон измерений скорости, м/с

Пределы допускаемой погрешности в условиях эксплуатации, %

абсолютной

приведен-ной1)

относительной

Измерители скорости потока газа PCME STACKFLOW (80298-20)

от 0,05 до 50

±(0,03+0,03-V2))

-

-

Измеритель расхода и скорости газового потока ИС-14.М (65860-16)

от 0,2 до 5 включ.

-

-

±0,2-100/V2)

св. 5 до 50

-

-

±3

Расходомеры-счетчики ультразвуковые ВЗЛЕТ РГ (80169-20)

от 0,05 до 40

±(0,03+0,03-V2))

-

-

Измеритель скорости газового потока ультразвуковой ETL-F Ultra (90914-23)

от 0,05 до 0,3 включ.

-

±20

-

св. 0,3 до 4 включ.

-

±3

-

св. 4 до 40

-

-

±3

  • 1) Нормирующее значение - верхний предел диапазона измерений.

  • 2) Где V - скорость газового потока, м/с.

Таблица 9 - Метрологические характеристики системы по измерительному каналу температуры

газового потока

Наименование средства измерений (регистрационный номер)

Диапазон измерений1) температуры, °С

Пределы допускаемой абсолютной погрешности2)

Термопреобразователи с унифицированным выходным сигналом Метран-2700 (38548-13)

от -50 до +600

±2

Термопреобразователи   универсальные

ТПУ 0304 (50519-17)

от -60 до +600

±2

Термопреобразователи с унифицированным выходным сигналом ТСПУ-205 (68499-17)

от 0 до +500

±2

Наименование средства измерений (регистрационный номер)

Диапазон измерений1) температуры, °С

Пределы допускаемой абсолютной погрешности2-*

Термопреобразователи    сопротивления

ЭнИ-300 ТСП (78201-20)

от -196 до +660

±2

  • 1) Конкретные диапазоны измерений определяются при заказе и указываются в паспорте на систему.

  • 2) В соответствии с Постановлением Правительства РФ № 1847 от 16.11.2020 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» раздел 3, п. 3.9.

Таблица 10 - Метрологические характеристики системы по измерительному каналу давления га-

зового потока

Наименование средства измерений (регистрационный номер)

Диапазон измерений1) абсолютного давления, кПа

Пределы допускаемой приведенной2) погрешности3)

Датчики давления Метран-150 (32854-13)

от 0 до 160

±1,5

Преобразователи давления измерительные АИР-20/М2 (63044-16)

от 1 до 160

±1,5

Датчики давления ЭнИ-100 (СУЭР-100) (71842-18)

от 0 до 160

±1,5

  • 1) Конкретные диапазоны измерений определяются при заказе и указываются в паспорте на систему.

  • 2) Нормирующее значение - верхний предел диапазона измерений, указанный в паспорте на систему

  • 3) В соответствии с Постановлением Правительства РФ № 1847 от 16.11.2020 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» раздел 3, п. 3.13.

Таблица 11 - Метрологические характеристики измерительных каналов показателей выбросов

Наименование характеристики

Значение

Диапазон показаний^ массового выброса i-го загрязняющего вещества, г/с

от 0,001 до М|1|:?

Диапазон показаний^ валового выброса i-го загрязняющего вещества, т/год

от 1,1-10"6 до 31,6А1|:?

  • 1) Измерения массового и валового выброса на конкретном объекте, на котором установлена система, осуществляются в соответствии с методикой измерений, аттестованной в установленном порядке.

  • 2) Верхний предел диапазона показаний массового выброса i-го загрязняющего вещества Mi(e), г/с, рассчитывается по формуле

М1(в)= Ci^/Qb / 1000 (при измерениях расхода в единицах м3/с)

или

Mi(R)= Ci^Qe / 3600000 (при измерениях расхода в единицах м3/ч)

где

С(в) - верхний предел диапазона измерений массовой концентрации i-го загрязняющего вещества, мг/м3;

Qв - верхний предел диапазона измерений объемного расхода газового потока, м3/с или м3/ч;

Верхний предел диапазона показаний массового выброса загрязняющих веществ в единицах кг/ч получают умножением значения М^в) на коэффициент 3,6.

Таблица 12 - Основные технические характеристики системы

Наименование характеристики

Значение

Предел допускаемого времени установления выходного сигнала (То,9), с

180

Напряжение питания от сети переменного тока частотой (50±1) Гц, В:

  • - электрооборудование системы

  • - шкаф ССОД и основное аналитическое оборудование

от 342 до 418

от 198 до 242

Потребляемая мощность, В^А, не более

22700

Условия окружающей среды

  • - диапазон температуры, °С

  • - диапазон атмосферного давления, кПа

  • - относительная влажность (при температуре 35 °С и (или) более низких температурах (без конденсации влаги)), %, не более

от -60 до +60 от 84 до 106,7

98

Условия эксплуатации (оборудования внутри контейнера или помещения):

  • - диапазон температуры окружающего воздуха, °С

  • - относительная влажность (без конденсации влаги), %, не более

  • - диапазон атмосферного давления, кПа

от +5 до +35

95

от 84 до 106,7

Таблица 13 - Показатели надежности

Наименование характеристики

Значение

Средняя наработка до отказа, ч

24000

Средний срок службы, лет, не менее

10

Таблица 14 - Габаритные размеры и масса

Наименование

Габаритные размеры, мм, не более

Масса, кг, не более

ширина

высота

длина

диаметр

Пробоотборный зонд

250

400

680

-

35

Модуль основной (при комплектации ПЭМ-2.М)

550

2000

900

-

210

Шкаф газоанализатора (при комплектации FTIRGAS 22)

1700

2100

600

-

300

Линия транспортировки пробы подогреваемая ЛТПП

-

-

х1)

80

Х1)

Шкаф контроллерный ССОД САКВ

600

2200

1200

-

400

Блочно-модульное здание

2600

3000

8000

-

6000

1) Длина и масса ЛТП и определяется при заказе.

1 зависит от удаленности точки измерения от модуля основного

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации и табличку, расположенную с внешней стороны (в правом верхнем углу) шкафа сбора и обработки данных.

Комплектность средства измерений

Таблица 15 - Комплектность системы

Наименование

Обозначение

Количество

Система автоматического контроля выбросов загрязняющих веществ в атмосферу САКВ1)

САКВ

1 компл.

Документация:

Руководство по эксплуатации

Системы автоматического контроля выбросов загрязняющих веществ в атмосферу САКВ. Руководство по эксплуатации

1 экз.

Паспорт

Система автоматического контроля выбросов загрязняющих веществ в атмосферу САКВ. Паспорт

1 экз.

1) Комплектность системы определяется при заказе.

Сведения о методиках (методах) измерений

приведены в разделе 5 «Принцип действия» руководства по эксплуатации системы.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 31.12.2020 № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»

Приказ Росстандарта от 06.12.2019 № 2900 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10"1 - 7405 Па»

Приказ Росстандарта от 25.11.2019 № 2815 «Об утверждении Государственной поверочной схемы для средств измерений скорости воздушного потока»

Приказ Росстандарта от 30.12.2021 № 3105 «Об утверждении Государственной поверочной схемы для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов»

Приказ Росстандарта от 27.11.2018 № 2517 «Об утверждении Государственной поверочной схемы для средств измерений спектральных, интегральных, редуцированных коэффициентов направленного пропускания, диффузного и зеркального отражения и оптической плотности в диапазоне длин волн от 0,2 до 20,0 мкм»

Приказ Росстандарта от 19.11.2024 № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»

ГОСТ Р 50759-95 Анализаторы газов для контроля промышленных и транспортных выбросов. Общие технические условия

ГОСТ Р 8.958-2019 Государственная система обеспечения единства измерений. Наилучшие доступные технологии. Автоматические измерительные системы для контроля вредных промышленных выбросов. Методы и средства испытаний

ТУ 26.51.66-002-22615133-2024 Системы автоматического контроля выбросов загрязняющих веществ в атмосферу САКВ. Технические условия

Правообладатель

Общество с ограниченной ответственностью «Тераконт» (ООО «Тераконт»)

ИНН 5908077409

Юридический адрес: 614042, Пермский край, г. Пермь, ул. Причальная, д. 27, офис 1 Телефон: 8 (342) 257-56-06

Web-сайт: http://www.teracont.ru/

E-mail: info@teracont.ru

Изготовитель

Общество с ограниченной ответственностью «Тераконт» (ООО «Тераконт»)

ИНН 5908077409

Юридический адрес: 614042, Пермский край, г. Пермь, ул. Причальная, д. 27, офис 1

Адрес места осуществления деятельности: 614101, Пермский край, г. Пермь, ул. Автозаводская, д. 21в

Телефон: 8 (342) 257-56-06

Web-сайт: http://www.teracont.ru/

E-mail: info@teracont.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, 19

Телефон: (812) 251-76-01, факс: (812) 713-01-14

Web сайт: http://www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.314555




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
