МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

14 декабря 2018 г.

Москва

О внесении изменений в описание типа на установки радиометрические УДИ-1Б

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент), и в связи с обращением Госкорпорации «Росатом» от 22 ноября 2018 г. № 1-8.16/51219 приказываю:

• 1. Внести изменения в описание типа на установки радиометрические УДИ-1Б, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 27535-14, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2.  Управлению метрологии (Д.В .Гоголев), ФГУП «ВНИИМС» (А.Ю.Кузин) оформить новое описание типа средства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

(-------------------------------------

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: OOE1036EE32711E880E9E0071BFC5DD276

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 08.11.2018 до 08.11.2019

\__________—_________/

Приложение к приказу Федерального агентства по техническому регулированию и метрологии

от «14» декабря 2018 г. № 2682

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Установки радиометрические УДИ-1Б

Установки радиометрические УДИ-1Б (далее - УДИ-1Б) предназначены для непрерывного измерения объёмной активности гамма-излучающих радионуклидов йода ¹³¹I, а также ¹³²I, 133 135

I и I в воздухе.

Описание средства измерений

Установки применяются при контроле гамма-излучающих радионуклидов йода в воздухе рабочих помещений, в вентиляционных системах, трубопроводах, камерах и т.п., на объектах радиохимического производства, атомной энергетики и промышленности.

В состав УДИ-1Б входят основной (измерительный) и компенсационный блоки детектирования, вихревой расходомер, кассета с сорбентом, аналого-цифровой преобразователь (АЦП) и процессорный модуль.

На передней панели УДИ-1Б размещены: четырёхстрочный жидкокристаллический индикатор (ЖКИ) для отображения информации, единичные индикаторы красного, желтого и зеленого цветов, сирена, кнопка «ВЫКЛ. ЗВУКА» для отключения звуковой сигнализации.

На верхней панели размещена камера с входным патрубком для исследуемого воздуха. В камере устанавливается кассета с сорбентом на основе фильтра типа АФА. Выходной патрубок для воздуха расположен на правой боковой панели.

На левой боковой панели расположены разъёмы питания и интерфейсов, а также разъём для подключения блока аварийной сигнализации БАС и выходы «сухого контакта».

УДИ-1Б имеет следующие программные интерфейсы для обмена данными: RS-232, два RS-485 и Ethernet IEEE 802.3. Все установленные интерфейсы могут работать одновременно.

Для работы установки необходимо обеспечить непрерывную прокачку воздуха через кассету с сорбентом с помощью насосного блока БН-01 или иных пробоотборных систем, обеспечивающих необходимый диапазон объемного расхода. При использовании БН-01 он соединяется с УДИ-1Б с помощью шланга ФВКМ.302645.006 для объединения воздушных магистралей, при этом выход воздуха УДИ-1Б соединяется с входом воздуха насосного блока БН-01. Питание насосный блок БН-01 получает по кабелю питания ФВКМ.685631.138 от УДИ-1Б через разъём «К НАСОСУ», который расположен на левой боковой панели.

При прокачке через кассету с сорбентом воздуха из вентиляционной системы или с помощью внешнего устройства пробоотбора (например, насосного блока БН-01) гамма-излучающие радионуклиды йода ¹³¹I, ¹³²I, ¹³³I и ¹³⁵I поглощаются сорбентом. Под кассетой с сорбентом расположен сцинтилляционный детектор. Осевшие на сорбент радионуклиды йода испускают гамма-кванты, которые вызывают излучение сцинтиллятором света, причем излучаемое количество фотонов пропорционально энергии, поглощенной сцинтиллятором. Вспышки света преобразуются в фотоприемнике в электрические импульсы, которые поступают на один из входов двухвходового 1024 канального АЦП и далее в процессор, который на основе полученных данных формирует энергетический спектр.

Для уменьшения погрешности измерений, обусловленной влиянием внешнего гамма-излучения, в состав УДИ-1Б введен дополнительный компенсационный канал, причем детекторы измерительного и компенсационного каналов расположены в одинаковых свинцовых экранах, предназначенных для снижения внешнего гамма-излучения. Фоновое излучение, не поглощенное экраном, измеряется компенсационным детектором, который подключен ко второму входу АЦП. При расчетах показания компенсационного детектора вычитаются. Объемный расход воздуха измеряется с помощью встроенного вихревого расходомера. Полученные спектры и данные о расходе и объёме воздуха обрабатываются процессором. Результаты расчета выводятся на ЖКИ в соответствии с настройками, произведенными в программе «Конфигуратор».

Далее проводится сравнение полученных данных с пороговыми уставками, определяемыми пользователем при настройке УДИ-1Б. В случае превышения уставки первого уровня (предупредительной) включается световая индикация в виде желтого сигнала и звуковой сигнал, при превышении уставки второго уровня (аварийной) - красный сигнал и звуковой сигнал. Звуковой сигнал можно отключить нажатием кнопки «ВЫКЛ. ЗВУКА».

На ЖКИ выводится информация о численных значениях измеряемых величин (объёмной активности и активности на фильтре) для соответствующих радионуклидов. Перечень отображаемых на экране параметров настраивается посредством программы «Конфигуратор». Для каждого изотопа предусмотрены две пороговые установки: предупредительная (установка первого уровня) и аварийная (установка второго уровня). Если установка превышена, то на ЖКИ перед значением объёмной активности выводится символ I или II в зависимости от того, какая установка превышена. Сигналы тревоги дублируются на блок аварийной сигнализации БАС, если он подключен. Кроме перечисленных выше изотопов йода рассчитывается также суммарная активность всех четырех изотопов, её значение не выводится на ЖКИ, но доступно через интерфейсы.

Измеренные значения записываются в энергонезависимую память, формируя архив измерений, который при необходимости можно считать с использованием программы «Конфигуратор».

Процесс измерений и управления работой УДИ-1Б обеспечивается процессором со встроенным программным обеспечением в виде программного кода, записанного в постоянное запоминающее устройство (ПЗУ) процессора.

Процессор УДИ-1Б имеет опции защиты, позволяющие защитить энергонезависимую память от случайной модификации со стороны программы пользователя и исключить возможность несанкционированного просмотра и изменений установленного программного кода и констант. Опции устанавливаются/переустанавливаются предприятием-изготовителем.

Рабочие параметры УДИ-1Б могут переустанавливаться с помощью программы «Конфигуратор» для конкретных условий работы.

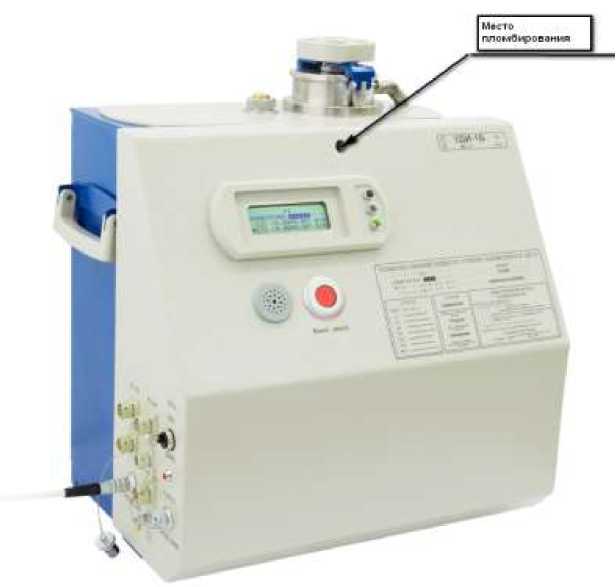

Общий вид и место опломбирования УДИ-1Б представлены на рисунке 1.

Рисунок 1 - Общий вид и место опломбирования УДИ-1Б

Программное обеспечения (ПО) УДИ-1Б состоит из двух ПО:

• - встроенного программного обеспечения в виде программного кода (программа пользователя), записанного в постоянное запоминающее устройство (ПЗУ) процессора УДИ-1Б;

• - прикладного (автономного) программного обеспечения «Конфигуратор», устанавливаемого на ПЭВМ, работающего в операционной среде WINDOWS и предназначенного для считывания архивной или текущей измерительной информации с УДИ-1Б и записи параметров и констант в энергонезависимую память УДИ-1Б при градуировке и поверке.

Метрологически значимой частью ПО УДИ-1Б является встроенное ПО, включающее программу (исполняемый код) пользователя и данные таблиц градуировочных коэффициентов и констант, записываемых в энергонезависимую память УДИ-1Б.

Прикладное ПО «Конфигуратор» носит служебный характер, используется для считывания и отображения измеренных данных, формирования отчетов, в измерениях не участвует и на метрологические характеристики средства измерений не влияет.

Уровень защиты встроенного программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Уровень защиты программного обеспечения «Конфигуратор» «низкий» в соответствии с Р 50.2.077-2014.

Т а б л и ц а 1 - Идентификационные данные программного обеспечения

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на табличку, закрепленную на корпусе установки фотоспособом и на титульные листы руководства по эксплуатации ФВКМ.412123.006РЭ и паспорта ФВКМ.412123.006ПС типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

осуществляется в соответствии с разделом 4 «Методика поверки» руководства по эксплуатации ФВКМ.412123.006РЭ, утверждённым ФБУ «ЦСМ Московской области» 10 октября 2014 года.

Основные средства поверки:

- рабочие эталоны 2 разряда - источники радионуклидные закрытые фотонного излучения эталонные ИМН-Г-1 на основе ¹³⁷Cs и ⁶⁰Co активностью 1000 - 6000 Бк, погрешность ±6 %;

- счетчик газа типа СГБ G4-1 в диапазоне от 0,4 до 6 м³/ч (от 6,7 до 100 л/мин) с основной относительной погрешностью измерения объема газа ±3 %.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия

ГОСТ 29074-91 Аппаратура контроля радиационной обстановки. Общие требования ГОСТ 8.009-84. Государственная система обеспечения единства измерений. Нормируемые метрологические характеристики средств измерений

ГОСТ 8.033-96 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ТУ 4362-027-31867313-2009 Установки радиометрические УДИ-1Б. Технические условия

Общество с ограниченной ответственностью «Научно-производственное предприятие «Доза» (ООО НПП «Доза»)

ИНН 7735542228

Адрес: 124498, г.Москва, г.Зеленоград, Георгиевский проспект, д.5, этаж 2, комн. 49 Телефон: +7 (495) 777-84-85, факс +7 (495) 742-50-84

Web-сайт: http://www.doza.ru

E-mail: info@doza.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Московской области» ФБУ «ЦСМ Московской области», Центральное отделение

Адрес: 141570, Московская обл., Солнечногорский р-н, р.п. Менделеево

Телефон: +7 (495) 546-45-00, факс: +7 (495) 546-45-01

Web-сайт: www.mencsm.ru

E-mail: info@mencsm.ru

Аттестат аккредитации ФБУ «ЦСМ Московской области» по проведению испытаний средств измерений в целях утверждения типа № 30083-2014 от 07 февраля 2014 г.
