О внесении изменений в описание типа на весы неавтоматического действия SQP

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением ООО «Сарториус РУС» от 13 октября 2017 г. б/н п р и к а з ы в а ю:

• 1. Внести изменения в описание типа на весы неавтоматического действия SQP, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 57665-14, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2.  Управлению метрологии (Е.Р.Лазаренко), ФГУП «ВНИИМС» (А.Ю.Кузин) оформить новое описание типа средства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя                                    С .С. Голубев

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

Сертификат: 61DA1E000300E901C1ED Кому выдан: Голубев Сергей Сергеевич Действителен: с 17.11.2016 до 17.11.2017

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «03» ноября 2017 г. №2365

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы неавтоматического действия SQP

Весы неавтоматического действия SQP (далее - весы) предназначены для измерений массы при статическом взвешивании различных веществ и материалов.

Принцип действия весов основан на измерении массы методом преобразования измеряемой величины (массы) в другую измеряемую величину (выходной сигнал) с учетом влияния силы тяжести и выталкивающей силы воздуха, действующих на взвешиваемый объект.

Конструктивно весы состоят из взвешивающего модуля и модуля терминала объединённых в один корпус.

Тип весов представлен двумя семействами:

• - семейство I - группа весов, имеющая взвешивающие модули SQP-A, SQP-B, SQP-C, принцип действия которых основан на электромагнитной компенсации системой автоматического уравновешивания воздействия, возникающего под действием силы тяжести взвешиваемого груза, с последующим преобразованием компенсационного усилия системы в электрический сигнал изменяющийся пропорционально массе груза;

• - семейство II - группа весов, имеющая взвешивающий модуль SQP-Е принцип действия которого основан на преобразовании деформации упругого элемента тензометрического датчика, возникающей под действием силы тяжести взвешиваемого груза, в электрический сигнал, изменяющийся пропорционально массе груза

Результат взвешивания выводится на модуль терминала, оснащенный сенсорным экраном (TFT - дисплеем). Весы имеют верхнее расположение грузоприемной платформы.

Весы оснащены следующими дополнительными устройствами (указанными ниже в соответствии с ГОСТ OIML R 76-1-2011):

• -  устройством установки по уровню (Т.2.7.1);

• -  устройствами установки нуля (Т.2.7.2):

• -  полуавтоматическим устройством установки нуля (Т.2.7.2.2);

• -  автоматическим устройством установки нуля (Т.2.7.2.3);

• -  устройством первоначальной установки нуля (Т.2.7.2.4);

• -  устройством слежения за нулем (может быть отключено) (Т.2.7.3);

• -  устройствами тарирования (Т.2.7.4):

• -  устройством уравновешивания тары (Т.2.7.4.1)

• -  совмещённым устройством установки нуля и уравновешивания тары (4.6.9)

• -  цифровым показывающим устройством с отличающимся делением (Т.2.5.4). Дополнительно весы оснащены следующими функциями:

• -  устройством автоматической юстировки «iso-СAL» (4.1.2.5) (подробнее о включаемом / отключаемом устройстве «iso-CAL» для разных модификаций - в разделе «Метрологические и технические характеристики»);

• -  устройством полуавтоматической юстировки (при выборе соответствующего подпункта меню) (4.1.2.5).

Обозначение модели весов складывается из позиций: SQP-X1 Х2 ХЗ, где

XI - модификация, связанная с техническими характеристиками взвешивающего модуля: А, В, С, Е

Х2 - модификация, связанная с количеством режимов работы (коммерческие названия: Secura, Quintix, Practum)

ХЗ - модификация, связанная с метрологическими характеристиками взвешивающего модуля (224-1ORU, 124-1ORU, 64-1ORU, 513-1ORU, 313-1ORU, 213-1ORU, 5102-1ORU, 3102-1ORU, 2102-1ORU, 1102-1ORU, 612-1ORU, 5101-1ORU, 5100-1ORU)

Весы выпускаются в разных модификациях, отличающихся:

- техническими и метрологическими характеристиками взвешивающего модуля

Таблица 1 - Модификации весов А, В, С, Е

- количеством режимов работы, не связанных со взвешиванием (прикладные программы меню)

Таблица 2 - Наличие прикладных программ в меню весов

Весы с ценой деления менее 0,01 г оснащены стационарной ветрозащитной витриной.

Весы оснащаются USB интерфейсом передачи данных, для автоматического протоколирования в соответствии со стандартами ISO/GLP.

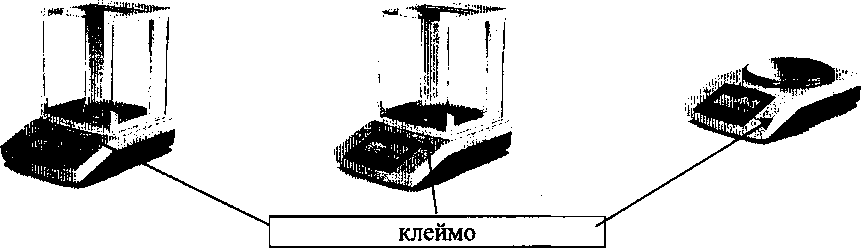

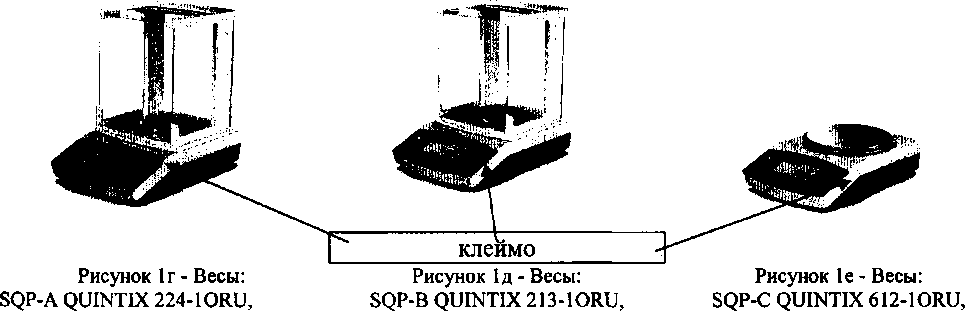

Фотографии общего вида весов представлены на рисунках 1а - 1и.

Рисунок 16 - Весы:

SQP-B SECURA 213-1ORU,

SQP-B SECURA 313-1 ORU,

SQP-B SECURA 513-1ORU.

Рисунок 1в - Весы: SQP-C SECURA 612-1ORU, SQP-C SECURA 1102-1ORU, SQP-C SECURA 2102-lORU, SQP-C SECURA 3102-1 ORU,

SQP-C SECURA 5102-1ORU.

SQP-A QUINTIX 124-1ORU, SQP-A QUINTIX 64-1 ORU.

SQP-B QUINTIX 313-1ORU,

SQP-B QUINTIX 513-1ORU

SQP-C QUINTIX 1102-1ORU, SQP-C QUINTIX 2102-lORU, SQP-C QUINTIX 3102-1 ORU, SQP-C QUINTIX 5102-1 ORU, SQP-E QUINTIX 5101-1ORU, SQP-E QUINTIX 5100-1ORU.

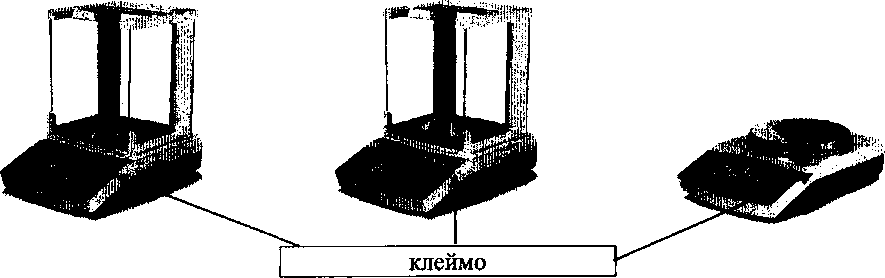

Рисунок 1ж - Весы:

SQP-A PRACTUM 224-1ORU,

SQP-A PRACTUM 124-1ORU, SQP-A PRACTUM 64-1 ORU.

стрелками.

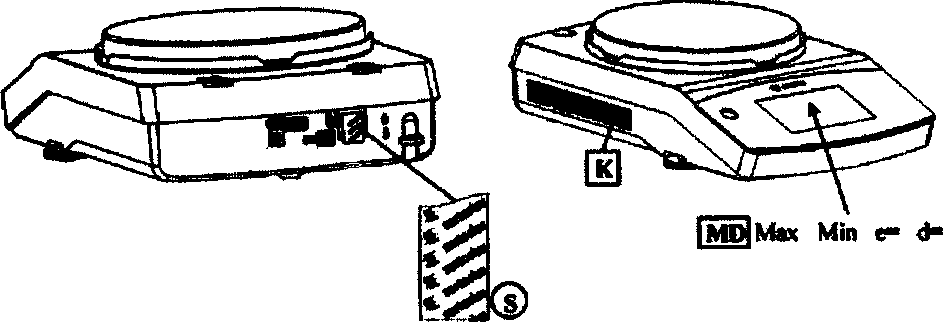

Схема нанесения идентификационных маркировок и защитных пломб представлены на рисунке 2.

Вид сзади                             Вид спереди

Рисунок 2 - Идентификационные маркировки и защитные пломбы

На рисунке 2 использованы следующие обозначения:

- защитная пломба

|МР| -метрологические характеристики Min, Мах, е, и d

Е - наклейка с обозначением модели весов и метрологических характеристик:

SECURA224-1ORU

И2-М~М<

схэ

Май in втащу

Мк ЯМ* Mta Ющ* •ж 1я*

А- Мм

вяЬН а Со. ко

SQP-C

PRACTUM2102-1ORU С€13 0012345378

ОЮ-Ю-Ш       мп 21008

+WCZ+W4ho-OU. ММ SMmg «- 100ms

ПР

Mada Ел втащу

Ом Ют*

Весы оснащены встроенным программным обеспечением (далее - ПО). Программное обеспечение весов заложено в микроконтроллере весов и модуле терминала в процессе производства и защищено от доступа и изменения. Изменение ПО невозможно без применения специализированного оборудования производителя. Версии ПО и цифровой идентификатор ПО высвечиваются при обращении к одноименному подпункту меню весов.

Программное обеспечение имеет взвешивающий модуль (основные функции - передача и обработка сигнала с весоизмерительного устройства, и последующий пересчет его в единицы массы) и модуль терминала (метрологически значимые функции - хранение данных юстировки, результатов измерений, вывод данных на дисплей и передачу на периферийные устройства). Метрологически незначимая часть ПО модуля терминала содержит информацию о количестве прикладных программ в режиме работы, не связанном со взвешиванием, о порядковом номере и (или) годе выпуска.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014

Таблица 3 - Идентификационные данные ПО весов

Таблица 4 - Метрологические характеристики

Таблица 5 - Основные технические характеристики

наносится на титульный лист Руководства по эксплуатации.

Таблица 6 - Комплектность

осуществляется по Приложению ДА ГОСТ OIML R 76-1-2011 «Государственная система обеспечения единства измерений. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

Основные средства поверки:

Рабочие эталоны первого, второго, третьего разряда по ГОСТ 8.021-2015 (гири класса точности E2.F1, F₂ по ГОСТ OIML R 111-1-2009).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки в виде наклейки наносится на переднюю панель весов в соответствии с рисунками 1а - 1и.

приведены в эксплуатационном документе.

ГОСТ 8.021-2015 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы»

ГОСТ OIML R 76-1-2011 «Государственная система обеспечения единства измерений. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»

Техническая документация фирмы Sartorius Lab Instruments GmbH & Co.KG, Германия.

Фирма «Sartorius Lab Instruments GmbH & Co.KG»

Адрес: Otto-Brenner-Strafle 20, 37079 Goettingen, Germany

Телефон: +49.551.308.0, факс: +49.551.308.3289

Web-сайт: http://www.sartorius.de

ФГУП «Уральский научно-исследовательский институт метрологии»

Адрес: 620075, г. Екатеринбург, ул. Красноармейская, 4

Тел. (343) 350-26-18, факс: (343) 350-20-39

E-mail: uniim@uniim.ru

Аттестат аккредитации ФГУП «УНИИМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311373 от 10.11.2015 г.
