№94 от 20.01.2017
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 27238
О переоформлении, продлении срока действия свидетельства об утверждении типа средства измерений № 46836 "Весы неавтоматического действия EM" и внесении изменений в описание типа
![Приказ Росстандарта №94 от 20.01.2017, https://oei-analitika.ru](../kurilka/orders_html/1517576408879_files/1517576408879-1.png)
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
20 января 2017г.
№_94__________
Москва
О переоформлении, продлении срока действия свидетельства об утверждении типа средства измерений № 46836 «Весы неавтоматического действия ЕМ» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями ООО «ЭЙ энд ДИ РУС» от 10 ноября 2016 г. № 465, № 466 и № 467 приказываю:
-
1. Внести изменения в описание типа на весы неавтоматического действия ЕМ, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 50147-12, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Переоформить свидетельство об утверждении типа № 46836 «Весы неавтоматического действия ЕМ», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 50147-12, в связи с изменением методики поверки с ГОСТ Р 53228-2008 на ГОСТ OIML R 76-1-2011.
-
3. Продлить срок действия свидетельства об утверждении типа средств измерений № 46836 «Весы неавтоматического действия ЕМ» на последующие 5 лет.
-
4. Управлению метрологии (Р.А.Родин), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.
![Приказ Росстандарта №94 от 20.01.2017, https://oei-analitika.ru](../kurilka/orders_html/1517576408879_files/1517576408879-2.png)
Г- " “'I
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭГ1
Сертификат: 61DA1E000300E901C1ED
Кому выдан: Голубев Сергей Сергеевич
Действителен: с 17.11.2016 до 17.11.2017
<_____________/
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «20» января 2017 г. №94
Изменения в описание типа на весы неавтоматического действия ЕМ
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Весы неавтоматического действия ЕМ
Назначение средства измеренийВесы неавтоматического действия ЕМ (далее - весы), предназначены для статического измерения массы различных грузов.
Описание средства измеренийКонструктивно весы состоят из грузоприемного устройства (далее - ГПУ) и весоизмерительного прибора (индикатора), который закреплен на кронштейне.

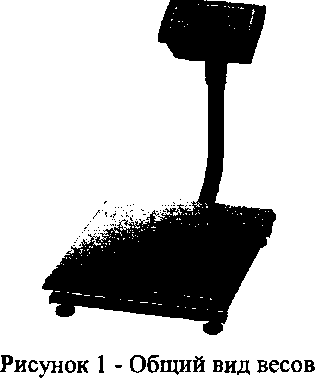

Общий вид весов показан на рисунке 1.
![Приказ Росстандарта №94 от 20.01.2017, https://oei-analitika.ru](../kurilka/orders_html/1517576408879_files/1517576408879-3.png)
Принцип действия весов основан на преобразовании деформации упругого элемента датчика, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе груза. Далее, аналоговый электрический сигнал, преобразуется в цифровой код и результаты взвешивания выводятся на дисплей.
Питание весов осуществляется от адаптера сетевого питания или от батарей.
В зависимости от модификации весы снабжены следующими устройствами (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):
-
- устройство установки по уровню (Т.2.7.1);
-
- полуавтоматическое устройство установки нуля (Т.2.7.2.2);
-
- устройство первоначальной установки нуля (Т.2.7.2.4);
-
- устройство слежения за нулем (Т.2.7.3);
-
- устройство выборки массы тары (Т.2.7.4).
Весы оснащены последовательным интерфейсом передачи данных RS232C.
Весы могут быть снабжены следующими функциями:
-
- подсчет количества образцов;
-
- сигнализация о превышении нагрузки.
Весы выпускаются в следующих модификациях ЕМ-ЗОКАМ, ЕМ-60КАМ, ЕМ-60KAL, ЕМ-150KAL, отличающихся метрологическими характеристиками, массой и габаритными размерами.
На маркировочной табличке весов указывают:
-
- обозначение типа весов;
-
- класс точности;
-
- значения Max, Min, е;
-
- торговую марку изготовителя и его полное наименование;
-
- торговую марку или полное наименование представителя изготовителя для импортируемых весов;
-
- серийный номер;
-
- идентификационный знак на каждой составной части весов;
-
- знак утверждения типа.
Знак поверки в виде наклейки наносится на лицевую панель индикатора. Схема пломбировки от несанкционированного доступа приведена на рисунке 2.
![Приказ Росстандарта №94 от 20.01.2017, https://oei-analitika.ru](../kurilka/orders_html/1517576408879_files/1517576408879-4.png)
Рисунок 2 - Схема пломбировки весов.
Программное обеспечениеПрограммное обеспечение (далее - ПО) весов является встроенным и полностью метрологически значимым.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее весов при их включении.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой, которая находится на задней поверхности индикатора. Защитная пломба ограничивает доступ к переключателю юстировки, при этом ПО также не может быть модифицировано без нарушения защитной пломбы. Кроме того, изменение ПО невозможно без применения специализированного оборудования производителя.
Защита ПО и измерительной информации от преднамеренных воздействий соответствует требованиям ГОСТ OIML R 76-1-2011 п. 5.5.1 «Дополнительные требования к электронным устройствам с программным управлением. Устройства со встроенным программным управлением».
Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-
2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
1 |
2 |
Идентификационное наименование ПО |
___* |
Номер версии (идентификационный номер) ПО |
Р-1.00; Р-1.01, Р-1.10. |
Цифровой идентификатор ПО |
___* |
♦Примечание - Идентификационное наименование программного обеспечения, цифровой идентификатор ПО не используется на устройствах при работе со встроенным ПО.
Метрологические и технические характеристикиТаблица 2
Характеристика |
Модификации | |||
ЕМ-30КАМ |
ЕМ-60КАМ/ EM-60KAL |
EM-150KAL |
ЕМ- 300КАХ | |
Класс точности по ГОСТ OIML R 76-1-2011 |
11 |
I | ||
Максимальная нагрузка (Мах), кг |
30 |
60 |
150 |
300 |
Действительная цена деления (d) и поверочный интервал (е), e=d, г |
10 |
20 |
50 |
100 |
Число поверочных интервалов (и) |
3000 |
3000 |
3000 |
3000 |
Диапазон уравновешивания тары |
100 % Мах | |||
Электрическое питание - от сети переменного тока с параметрами: напряжение, В частота, Гц |
от 187 до 242 от 49 до 51 | |||
Диапазон температур, °C |
от -10 до +40 | |||
Габаритные размеры, мм, не более
-длина |
450 300 560 |
75 400 710 |
750 400 710 |
130 500 600 |
Масса, кг, не более |
4 |
4/7 |
9,5 |
18,2 |
наносится офсетным способом на маркировочную табличку, расположенную на индикаторе весов, и типографским способом на титульный лист руководства по эксплуатации.
Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
Наименование |
Количество |
Весы |
1 шт. |
Адаптер сетевого питания |
1 шт. |
Кронштейн для крепления весоизмерительного прибора (индикатора) |
1 шт. |
Руководство по эксплуатации |
1 экз. |
осуществляется по приложению ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
Идентификационные данные, а так же процедура идентификации программного обеспечения приведены в разделе 7 руководства по эксплуатации на весы.
Основные средства поверки: гири, соответствующие классу точности Mj по ГОСТ OIMLR 111-1-2009.
Знак поверки в виде наклейки наносится на лицевую панель индикатора..
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к весам неавтоматического действия ЕМ-
1. ГОСТ OIML R 76-1 -20118 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
-
2. ГОСТ 8.021-2015 «ГСИ. Государственная поверочная схема для средств измерений массы».
-
3. Техническая документация фирмы-изготовителя.
Фирма A&D Electronics (Shenzhen) Со., Ltd, Китай
Datianyang Industrial Zone, Tantou Village, Songgang Town,
Baoan District, Shenzhen, Guangdong Province, China
Web-сайт: www.aandd.jp
ЗаявительОбщество с ограниченной ответственностью «ЭЙ энд ДИ РУС»
(ООО «ЭЙ энд ДИ РУС»)
ИНН 7731547200
Адрес: 121357, г. Москва, ул. Верейская, д. 17.
Телефон (факс): (495) 937 33 44, (495) 937 55 66
Web-сайт: www.aandd.ru
E-mail: info@and-rus.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, 46.
Телефон (факс): (495) 437-5577,437-5666.
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru.
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
