ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Модули давления эталонные Метран-518

Модули давления эталонные Метран-518 (далее - модули) предназначены для точных измерений и непрерывного преобразования абсолютного и избыточного давления жидкостей и газов, а также разрежения газов в цифровой выходной сигнал.

Принцип действия модуля основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента преобразователя давления. В качестве преобразователя давления в модулях D0,63K, D6,3K и D63K используется емкостная измерительная ячейка, в остальных модулях - тензопреобразователь. Воздействие измеряемого давления на тензопреобразователь вызывает изменение электрического сопротивления его тензорезисторов и разбаланс мостовой схемы, а воздействие измеряемого давления на емкостную ячейку вызывает появление разности емкостей между измерительной мембраной и пластинами конденсатора, расположенным по обеим сторонам от измерительной мембраны. Электрический сигнал, образующийся при разбалансе мостовой схемы или разности емкостей, подается на вход первого канала измерения аналого-цифрового преобразователя (АЦП) и после преобразования в цифровой код поступает в микроконтроллер модуля. Для устранения влияния температуры на точность измерений, электрический сигнал, пропорциональный температуре чувствительного элемента преобразователя давления, подается на второй канал измерения АЦП и далее после преобразования в виде цифрового кода поступает в микроконтроллер. Микроконтроллер модуля по цифровым кодам давления и температуры непрерывно вычисляет значение измеряемого давления в соответствии с функцией преобразования. Индивидуальные коэффициенты функции преобразования, полученные при калибровке преобразователя, хранятся в энергонезависимой памяти модуля. Модуль имеет встроенный асинхронный последовательный интерфейс, по которому он передает информацию блоку электронному калибратора давления Метран-517 или через адаптер USB персональному компьютеру с установленной программой «Поверка СИД».

Электропитание модуля осуществляется от блока электронного калибратора давления Метран-517 или адаптера USB.

Модули изготавливаются в металлическом или пластиковом корпусе.

Модули имеют два исполнения:

• - общепромышленное;

• - взрывозащищенное, только при работе с калибратором давления Метран-517 взрывозащищенного исполнения.

Модули взрывозащищенного исполнения с маркировкой взрывозащиты 1 Еx ia ПВ T4 X имеют особовзрывобезопасный уровень взрывозащиты, обеспечиваемый видом взрывозащиты «искробезопасная электрическая цепь» уровня «ia» по ГОСТ 31610.11-2012/ЕС 60079-11:2006.

Внешний вид модулей представлен на рисунке 1.

Схемы пломбировки от несанкционированного доступа представлены на рисунке 2.

МЕТРА- '3 6СМЁЙ

■ :0.М!\ 4»-9J.    ■ О ММ"»

Ч 4870 К 02 ^Й,Т’

а)

б)

й? ИэртгигааМЬм

‘S' МЕТРАН

I ^■■ЬЗ^Ш'ч₁и8й.|Г_Мн_1;..

! МЕТРА ‘Га! DIWKAEx 7             1 sQ,021i

bsraaoi      -Ю0...1Е.С кПа

№864         I 06 .2011 г

в)

г, а

МЕТРАН" __,

г)

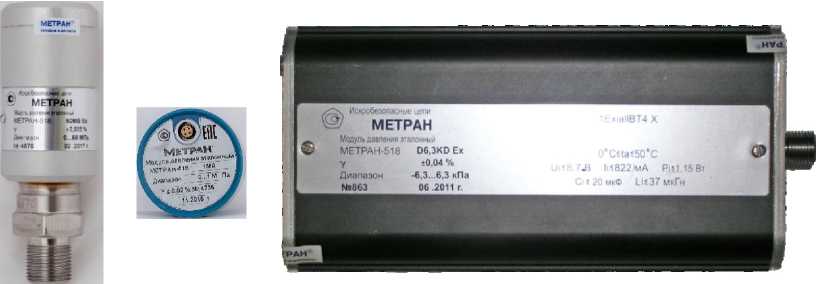

Рисунок 1 - Внешний вид модулей давления эталонных Метран-518:

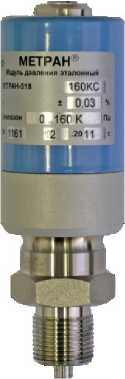

а) модули с кодом: 160К, 1М, 6М, 25М, D160K, DIM, D2,5M, с погрешностью от ±0,02 до ±0,04; 60М, с погрешностью от ±0,025 до ±0,04; А160К, А1М, А6М;

б) модули с кодом: 160К, 1М, 6М, 25М, 60М, D160^ 1)1М, D2,5M, с погрешностью ±0,05 и ±0,06; 160М;

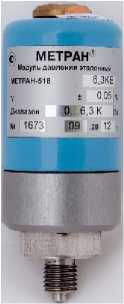

в) модули с кодом: 2,5К, 6,3К, 25К;

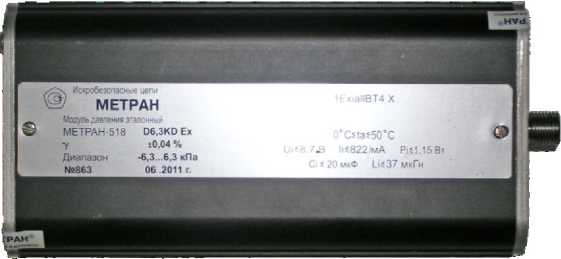

г) модули с кодом: D0,63^ D6,3^ D63К (цвет корпуса черный или серебристый).

а)                                                  б)

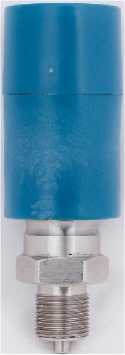

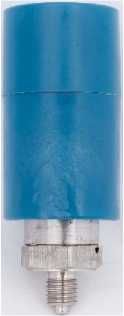

Рисунок 2 - Схемы пломбировки от несанкционированного доступа

а) для модулей на основе тензопреобразователя;

б) для модулей на основе емкостной измерительной ячейки.

Программное обеспечение

Структура встроенного программного обеспечения (далее - ПО) представляет собой набор функций, вызываемые из главной системной функции «main», а также обработчика прерываний событий передачи данных по асинхронному последовательному интерфейсу (UART). Структура автономного ПО «Поверка СИД» представляет собой набор функций и режимов, вызываемых из главного окна программы.

Идентификационные данные встроенного программного обеспечения модуля давления и автономного ПО «Поверка СИД» приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Информация о версии встроенного ПО доступна через автономное ПО «Поверка СИД». Относительное отличие тестовых результатов вычислений встроенного и автономного ПО от опорных 6 не превышает 0,001.

В модуле давления отсутствует возможность внесения изменений (преднамеренных или непреднамеренных) в ПО посредством внешних интерфейсов.

Защита модуля давления эталонного Метран-518 от преднамеренного изменения ПО через внутренний интерфейс (вскрытие прибора) обеспечивается установкой наклеек «Повреждение не допускается» на корпусе прибора.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Код модуля давления, диапазоны измерений и минимальный поддиапазон измерений модулей давления, предельно-допускаемое давление, пределы допускаемой основной приведенной погрешности и вид измеряемого давления приведены в таблице 2.

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится типографским способом на титульные листы руководства по эксплуатации и паспорта, трафаретным способом - на табличку модуля в левом верхнем углу.

Таблица 4 - Комплектность средства измерений

осуществляется по документу 1595.200.00 МИ «Модуль давления эталонный Метран-518. Методика поверки», утвержденному ГЦИ СИ ФБУ «Челябинский ЦСМ» в январе 2012 г.

Основные средства поверки:

Манометры избыточного давления грузопоршневые класса точности 0,01: МП-2,5, МП-60, МП-600, МП-2500, КТ 0,01, 0,02 (Регистрационный № 31703-06)

Калибраторы давления пневматические: Воздух-504 Воздух-I, КТ 0,01, 0,015, 0,02 (Регистрационный № 42701-09), Метран-505 Воздух-I; КТ 0,015, 0,02 (Регистрационный № 31057-09)

Манометры абсолютного давления МПА-15 (Регистрационный № 4222-74)

Задатчики разрежения Метран-503 Воздух (Регистрационный № 25940-03)

Барометры образцовые переносные БОП-1М-3 (Регистрационный № 26469-04)

Калибраторы-контроллеры давления PPC3, PPC4 (Регистрационный № 27758-08)

Калибраторы давления Метран-517 (Регистрационный № 39151-12)

Калибраторы давления Метран-520 (Регистрационный № 54880-13)

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа

ГОСТ 8.187-76 Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4*10⁴ Па

ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 - 1-10⁶ Па

ТУ 4381-061-51453097-2010 Модули давления эталонные Метран-518. Технические условия
