УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «16» апреля 2021 г. № 554
Лист № 1 Регистрационный № 60838-15 Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Уровнемеры 3308 Rosemount
Назначение средства измеренийУровнемеры 3308 Rosemount (далее - уровнемеры) предназначены для контактного измерения уровня (расстояния до поверхности) и уровня границы раздела (расстояния до границы раздела) различных сред (в том числе жидких, вязких, парящих, неоднородных, выпадающих в осадок, взрывоопасных).
Описание средства измеренийПринцип действия уровнемеров основан на методе импульсной рефлектометрии с временным разрешением.
Уровнемеры состоят из следующих функциональных блоков:
-
- волновод (зонд);
-
- приемо-передающее устройство, которое обеспечивает формирование и излучение электромагнитного зондирующего импульса и прием отраженного сигнала;
-
- измерительный преобразователь, который обеспечивает измерение временных интервалов между моментом излучения импульса и моментом получения отраженного сигнала, и преобразует его в значения расстояния до поверхности среды (границы раздела двух сред) или (с учетом значения базовой высоты резервуара) в значения уровня среды (уровня границы раздела двух сред).
- встроенный индикатор (при наличии), отображающий измеренные величины.
Передача измерительной информации в систему верхнего уровня осуществляются по цифровому протоколу беспроводной связи Wireless HART.
В зависимости от назначения и условий применения уровнемеры выпускаются с различными типами волноводов (зондов): коаксиальный, жесткий двойной, жесткий одинарный, сегментированный жесткий одинарный, гибкий двойной и гибкий одинарный.
Уровнемеры, предназначенные для работы во взрывоопасных средах, соответствуют требованиям технического регламента Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах». Взрывозащищенность уровнемеров обеспечивается видом взрывозащиты искробезопасная электрическая цепь «i», а также выполнением их конструкции в соответствии с общими требованиями к оборудованию, предназначенному для использования во взрывоопасных средах.
Общий вид уровнемеров приведен на рисунке 1.
а) б) в)
г)
д)

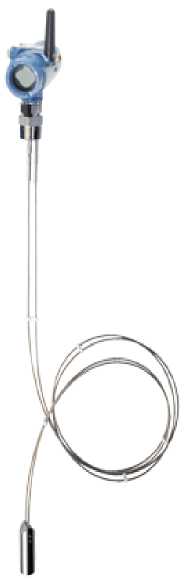

Рисунок 1 - Общий вид уровнемеров 3308 с различными типами волноводов (зондов): а) жесткий одностержневой, б) гибкий однопроводный, в) жесткий двухстержневой, г) гибкий двухпроводный, д) коаксиальный
Пломбирование уровнемеров не предусмотрено.
Программное обеспечениеПрограммное обеспечение (далее - ПО) встроенное в микросхему, неизменяемое и не считываемое.
На настроечные данные имеется возможность установки пароля в меню уровнемера. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО уровнемеров приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
WLG_3300W_REL_1_0.a90 |
WLG_3308HA_REL_3_0.a90 |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.х.хХ) |
3.х.хХ) |
|
Цифровой идентификатор ПО |
— |
— |
|
Примечание: 1) «х» - переменная величина, которая может быть выражена числовым и/или буквенным значением, а также может отсутствовать, меняя тем самым количество символов. | ||
Таблица 2 - Метрологические характеристики уровнемеров 3308 Rosemount
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений расстояния до поверхности среды (уровня), м |
от 0,09 до 171)2) |
|
Пределы допускаемой основной абсолютной погрешности измерений расстояния (уровня): в диапазоне от 0,181) до 10 м. включ., мм:
в диапазоне св 10 до 17 м. включ., мм:
|
± 33) ± 53) ± 64) ± (6+(19/7000>(ИВ-1ОООО))4) 5) |
|
Пределы допускаемой основной относительной погрешности измерений расстояния (уровня) в диапазоне св. 10 до 17 м, %:
|
± 0,033) ± 0,053) |
|
Пределы допускаемой дополнительной абсолютной погрешности измерений уровня (расстояния), вызванной изменением температуры окружающей среды от нормальных условий измерений (в диапазоне рабочих температур -40 < ^кр < +85 °С), Ъкр, мм/10 °С |
± 2 |
|
Нормальные условия измерений:
|
20±5 106 80 |
|
Примечание:
| |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Температура измеряемой среды, °С |
от - 40 до + 150 |
|
Давление измеряемой среды, Мпа |
от - 0,1 до + 4,0 |
|
Выходные сигналы |
Wireless HART |
|
Габаритные размеры (без учёта фланца), мм, не более - высота |
170,0 |
|
- ширина |
198,0 |
|
- длина |
300 1) |
|
Масса (без учёта фланца, волновода и батареи), кг, не более |
1,92) |
|
Масса (с учётом батареи), кг, не более |
2,12) |
|
Средняя наработка на отказ, ч, не менее |
100 000 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха (без индикатора), °С; |
от - 40 до + 85 |
|
- температура окружающего воздуха (с индикатором) 3), °С; |
от - 40 до + 80; |
|
- относительная влажность, % |
до 100 |
|
Степень защиты корпуса от проникновения пыли и воды |
IP66, IP67 |
| |
|
3) При температуре ниже минус 20 °С показания ЖКИ могут быть нечитаемыми, частота его | |
|
обновления снижается, работоспособность уровнемера сохраняется | |
наносится на титульный лист руководства по эксплуатации и/или паспорта типографским способом.
Комплектность средства измерений
Комплектность поставки уровнемеров приведена в таблице 3. Таблица 3 - Комплект поставки уровнемеров
|
Обозначение |
Наименование |
Кол-во |
Примечание |
|
Уровнемер |
1 шт. |
Согласно заказу | |
|
- |
Паспорт |
1 экз. |
Согласно заказу |
|
МП 208-016-2020 |
Методика поверки |
1 экз. |
На 10 шт. и меньшее количество уровнемеров при поставке в один адрес. Допускается поставка на электронном носителе |
|
00809-0107-4308 |
Руководство по эксплуатации |
1 экз. | |
|
- |
CD с ПО «Wireless Configurator» |
1 шт. |
Согласно заказу на партию приборов |
приведены в разделе 2 «Описание уровнемера» и Приложении А «Технические характеристики и справочные данные» руководства по эксплуатации.
Нормативные и технические документы, устанавливающие требования к уровнемерам 3308 Rosemount
Приказ Федерального агентства по техническому регулированию и метрологии от 30.12.2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»
ГОСТ 28725-90 «Приборы для измерения уровня жидкостей и сыпучих материалов. Общие технические требования и методы испытаний»
Техническая документация «Rosemount Inc.», США
