УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «21» июля 2021 г. № 1406

Лист № 1 Регистрационный № 57947-19 Всего листов 19

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи измерительные серии iTEMP TMT

Назначение средства измерений

Преобразователи измерительные серии iTEMP TMT (далее по тексту - ИП) предназначены для измерения и преобразования сигналов, поступающих от термопреобразователей сопротивления (ТС), термоэлектрических преобразователей (ТП), потенциометрических и милливольтовых устройств постоянного тока, в унифицированные аналоговые сигналы постоянного тока от 4 до 20 или от 20 до 4 мА, а также в цифровые сигналы для передачи по протоколам HART, Profibus PA или FOUNDATION Fieldbus, Bluetooth®.

Описание средства измерений

Принцип действия преобразователей основан на преобразовании сигнала первичного термопреобразователя или потенциометрических и милливольтовых устройств постоянного тока в унифицированный выходной сигнал постоянного тока от 4 до 20 мА или от 20 до 4 мА (для моделей ТМТ80, ТМТ111, ТМТ121, ТМТ127, ТМТ128, ТМТ180, ТМТ181, ТМТ187, ТМТ188), с наложенным на него цифровым частотно-модулированным сигналом в стандарте HART (для моделей TMT71, TMT72, ТМТ82, ТМТ112, ТМТ122, ТМТ142, TMT142B, ТМТ162, ТМТ182), либо в цифровом виде для передачи по протоколам Profibus PA (для моделей ТМТ84, ТМТ162) или FOUNDATION Fieldbus (для моделей ТМТ85, ТМТ125, ТМТ162), или протоколу Bluetooth®.

Сигнал с подключенного термопреобразователя или устройства поступает на вход ИП, где преобразуется с помощью аналогово-цифрового преобразователя (АЦП) в дискретный сигнал. Дискретный сигнал обрабатывается с помощью микропроцессора и поступает либо на модулятор цифрового протокола FOUNDATION Fieldbus/Profibus PA, либо на цифроаналоговый преобразователь (ЦАП), где происходит преобразование в унифицированный аналоговый сигнал постоянного тока, на который, при наличии у ИП частотного модулятора, может накладываться сигнал HART-протокола. Характеристики источника входных сигналов и необходимые для параметрирования измерительного преобразователя данные фиксируются в энергонезависимой памяти ИП.

Модели преобразователей отличаются друг от друга по конструктивному исполнению и по техническим характеристикам. ИП моделей TMT111, TMT112, TMT121, TMT122, TMT127, TMT128 выполнены в прямоугольном пластиковом корпусе (PC/ABS) с расположенными на нем клеммами с прижимными пластинами и фиксирующими винтами для входного сигнала, напряжения питания и для вывода выходного сигнала, и предназначенном для монтажа на DIN-рейку. ИП моделей TMT80, TMT84, TMT85, TMT180, TMT181, TMT182, TMT187, TMT188 конструктивно выполнены в цилиндрическом пластиковом корпусе из поликарбоната для монтажа в соединительную головку типа «B» с расположенными на нем клеммами для подключения первичного термопреобразователя или потенциометрических и милливольтовых устройств постоянного тока, и клеммами для вывода выходного сигнала и питания. ИП моделей ТМТ82, TMT71, TMT72 могут иметь оба указанных варианта исполнения. ИП моделей TMT142, TMT162, TMT142B конструктивно выполнены в цилиндрическом алюминиевом или стальном ударопрочном корпусе, который может комплектоваться ЖК индикатором. Преобразователи TMT71, TMT72 в цилиндрическом корпусе могут выпускаться как с винтовыми, так и с подпружиненными зажимами. Преобразователи TMT82, TMT84, TMT85, TMT71, TMT72 могут дополнительно комплектоваться алюминиевым или стальным ударопрочным корпусом для полевого монтажа серии ТА3хх, в который может встраиваться жидкокристаллический дисплей TID10. Корпуса закрываются резьбовыми крышками и имеют резьбовые отверстия для присоединения кабельного ввода и переходной муфты, через которую подключается первичный термопреобразователь, а также внутренний и внешний зажимы заземления. ИП модели ТМТ125 имеют восемь независимо-конфигурируемых входов.

Внутри корпуса преобразователей размещены печатные платы с элементами электрической схемы. Все цепи преобразователей (вход, выход, питание) гальванически развязаны.

Преобразователи моделей TMT71, TMT72, TMT142B имеют встроенный модуль для беспроводной связи по технологии Bluetooth®.

Преобразователи измерительные ТМТ82, TMT84, TMT85, TMT162 имеют два независимых входа от ТС, ТП и несколько функциональных конфигураций: усреднение и разность измеренных значений, автоматическое переключение с одного входа на другой.

Конфигурацию преобразователей в зависимости от модели можно изменять при помощи ручных коммуникаторов SFX***, а также модемов TXU10 или Commubox FXA*** с соответствующим программным обеспечением, установленном на персональном компьютере.

Конфигурацию преобразователей моделей TMT71, TMT72, TMT142B можно изменять при помощи мобильных устройств, работающих на операционных системах Android и iOS, с установленным на них программным обеспечением SmartBlue.

ИП могут укомплектовываться устройствами HAW*** для защиты от перенапряжения.

Общий вид ИП представлен на рисунках 1-14.

Приказ Росстандарта №1406 от 21.07.2021, https://oei-analitika.ru

Рисунок 1 - Общий вид преобразователей измерительных моделей TMT TMT80, ТМТ180,

ТМТ187, МТ188

Приказ Росстандарта №1406 от 21.07.2021, https://oei-analitika.ru

Рисунок 2 - Общий вид преобразователей измерительных моделей

ТМТ181, ТМТ182

Приказ Росстандарта №1406 от 21.07.2021, https://oei-analitika.ru

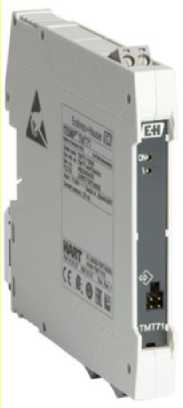

Рисунок 3 - Общий вид преобразователей измерительных моделей TMT71, TMT72, ТМТ82,

Приказ Росстандарта №1406 от 21.07.2021, https://oei-analitika.ru

ТМТ84, ТМТ85

Приказ Росстандарта №1406 от 21.07.2021, https://oei-analitika.ru

Рисунок 6 - Общий вид

преобразователей

Рисунок 4 - Общий вид

преобразователей измерительных

Рисунок 5 - Общий вид

преобразователей

моделей ТМТ121, ТМТ122, ТМТ127, ТМТ128

Приказ Росстандарта №1406 от 21.07.2021, https://oei-analitika.ru

Рисунок 7 - Общий вид преобразователей измерительных модели ТМТ8* с корпусом TA30A и ЖК

измерительных моделей

ТМТ111, ТМТ112

Приказ Росстандарта №1406 от 21.07.2021, https://oei-analitika.ru

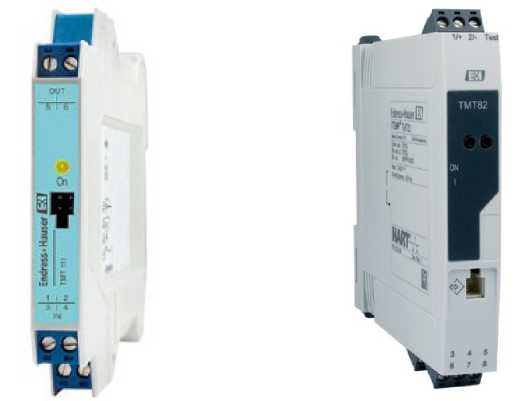

Рисунок 8 - Общий вид

преобразователей

измерительных модели ТМТ82

(исполнение на DIN-рейку)

Приказ Росстандарта №1406 от 21.07.2021, https://oei-analitika.ru

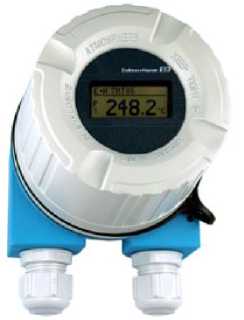

Рисунок 9- Общий вид преобразователей

измерительных моделей TMT7*,

ТМТ8* с корпусом TA30H и ЖК

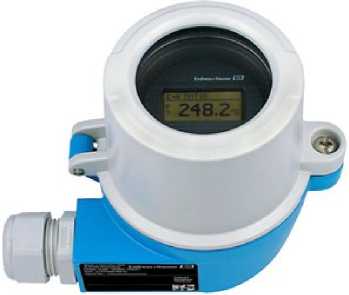

измерительных модели ТМТ142

дисплеем TID10

дисплеем TID10

Приказ Росстандарта №1406 от 21.07.2021, https://oei-analitika.ru

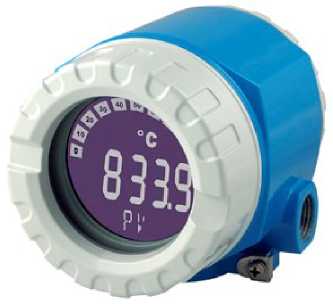

Рисунок 10 - Общий вид преобразователей измерительных модели ТМТ162

Приказ Росстандарта №1406 от 21.07.2021, https://oei-analitika.ru

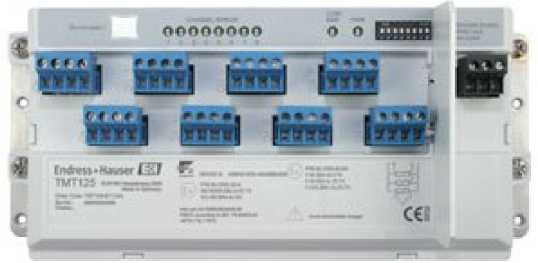

Рисунок 11 - Общий вид преобразователей измерительных модели ТМТ125

Приказ Росстандарта №1406 от 21.07.2021, https://oei-analitika.ru

Рисунок 12 - Общий вид преобразователей измерительных моделей TMT71, TMT72 с подпружиненными зажимами

Приказ Росстандарта №1406 от 21.07.2021, https://oei-analitika.ru

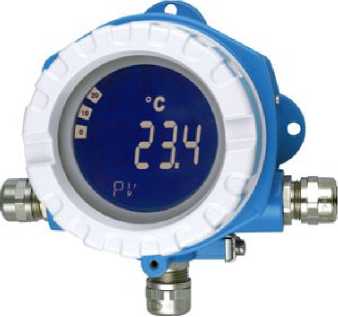

Рисунок 13 - Общий вид преобразователей измерительных моделей TMT71, TMT72 (исполнение на DIN-рейку)

Приказ Росстандарта №1406 от 21.07.2021, https://oei-analitika.ru

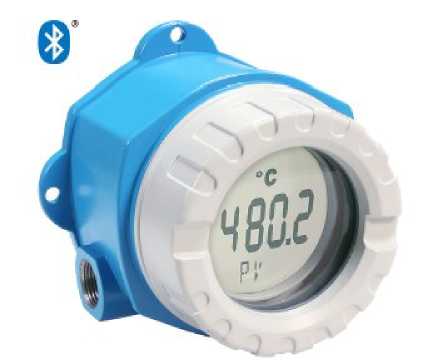

Рисунок 14 - Общий вид преобразователей измерительных модели ТМТ142В

Серийный номер в виде буквенно-цифрового кода наносится на корпус преобразователей методом гравировки или при помощи информационной таблички или наклейки.

Пломбирование преобразователей не предусмотрено.

Конструкция ИП не предусматривает нанесение знака поверки на корпус преобразователя.

Программное обеспечение

Программное обеспечение (ПО) ИП состоит из метрологически значимой части -Firmware, при помощи которой по специальным расчетным соотношениям проводится обработка результатов измерений и вычислений. ПО Firmware установлено на заводе-изготовителе во время производственного цикла в ПЗУ СИ. Конструкция неразборного корпуса

Лист № 5 Всего листов 19 измерительного преобразователя исключает возможность несанкционированного влияния на ПО СИ.

Идентификационные данные программного обеспечения ИП приведены в таблице 1. Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные

Значение

Идентификационное наименование ПО

Firmware

Номер версии (идентификационный номер) ПО

не ниже 01.0y.zz

Цифровой идентификатор ПО

недоступен

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики TMT80, TMT127, TMT187

Тип НСХ, входные сигналы

Диапазон измерений, °C

Минимальный интервал измерений, °C

Пределы допускаемой основной погрешности1)

TMT80

TMT127,

TMT187

Pt100

(а=0,00385 °С-1)

от -200 до +850

10

±0,5 °C или ±0,15%

±0,2 °C или

±0,08%

Pt1000

(а=0,00385 °С-1)

от -200 до +250

10

±0,5 °C или ±0,15%

B

от 0 до +1820

500

±2 °C или ±0,15%

-

K

от -270 до +1372

50

±1 °C или ±0,15%

-

N

от -270 до +1300

50

±1 °C или ±0,15%

-

R

от -50 до +1768

500

±2 °C или ±0,15%

-

S

от -50 до +1768

500

±2 °C или ±0,15%

-

Таблица 3 - Метрологические характеристики TMT180

Тип НСХ, входные сигналы

Диапазон измерений, °C

Минимальный интервал измерений, °C

Пределы допускаемой основной погрешности1)

TMT180

Pt100

(а= 0,00385 °С-1)

от -200 до +650

10

±0,2 °C или ±0,08%

от -50 до +250

±0,1 °C или ±0,08%

от -200 до +250

±0,2 °C или ±0,08%

Тип НСХ, входные сигналы

Диапазон измерений

Минимальный интервал измерений, °C

Пределы допускаемой основной погрешности1)

TMT112, TMT122, TMT182

TMT111

TMT128

Pt100 (а= 0,00385 °С-1)

от -200 до +850 °C

10 °C

±0,2 °C или ±0,08%

±0,2 °C или ±0,08%

-

Pt500 (а= 0,00385 °С-1)

от -200 до +250 °C

10 °C

±0,5 °C или ±0,2%

±0,5 °C или ±0,2%

-

Pt1000 (а= 0,00385 °С-1)

от -200 до +250 °C

10 °C

±0,3 °C или ±0,12%

±0,3 °C или ±0,12%

-

Pt100 (а=0,003916 °С-1)

от -200 до +649 °C

10 °C

±0,2 °C или ±0,08%

-

-

Ni100 (а=0,00618 °С-1)

от -60 до +250 °C

10 °C

±0,2 °C или ±0,08%

±0,2 °C или ±0,08%

-

Ni500 (а=0,00618 °С-1)

от -60 до +150 °C

10 °C

±0,5 °C или ±0,2%

±0,5 °C или ±0,2%

-

Ni1000 (а=0,00618 °С-1)

от -60 до +150 °C

10 °C

±0,3 °C или ±0,12%

±0,3 °C или ±0,12%

-

B

от 0 до +1820 °C

500 °C

±2 °C или ±0,08%

±2 °C или ±0,08%

±2 °C или ±0,08%

C

от 0 до +2320 °C

500 °C

±1 °C или ±0,08%

±1 °C или ±0,08%

±1 °C или ±0,08%

D

от 0 до +2495 °C

500 °C

±1 °C или ±0,08%

±1 °C или ±0,08%

±1 °C или ±0,08%

E

от -270 до +1000 °C

50 °C

±0,5 °C или ±0,08%

±0,5 °C или ±0,08%

±0,5 °C или ±0,08%

J

от -210 до +1200 °C

50 °C

±0,5 °C или ±0,08%

±0,5 °C или ±0,08%

±0,5 °C или ±0,08%

K

от -270 до +1372 °C

50 °C

±0,5 °C или ±0,08%

±0,5 °C или ±0,08%

±0,5 °C или ±0,08%

l2)

от -200 до +900 °C

50 °C

±0,5 °C или ±0,08%

±0,5 °C или ±0,08%

±0,5 °C или ±0,08%

N

от -270 до +1300 °C

50 °C

±1 °C или ±0,08%

±1 °C или ±0,08%

±1 °C или ±0,08%

R

от -50 до +1768 °C

500 °C

±1,4 °C или ±0,08%

±2 °C или ±0,08%

±2 °C или ±0,08%

S

от -50 до +1768 °C

500 °C

±1,4 °C или ±0,08%

±2 °C или ±0,08%

±2 °C или ±0,08%

T

от -270 до +400 °C

50 °C

±0,5 °C или ±0,08%

±0,5 °C или ±0,08%

±0,5 °C или ±0,08%

U

от -200 до +600 °C

50 °C

±0,5 °C или ±0,08%

±0,5 °C или ±0,08%

±0,5 °C или ±0,08%

Ом-вход

от 10 до 400 Ом

10 Ом

±0,1 Ом или ±0,08%

±0,1 Ом или ±0,08%

-

от 10 до 2000 Ом

100 Ом

±1,5 Ом или ±0,12%

±1,5 Ом или ±0,12%

-

мВ-вход

от -10 до +75 мВ

5 мВ

±20 мкВ или ±0,08%

±20 мкВ или ±0,08%

-

Таблица 5 - Метрологические характеристики TMTP

2, TMT162

Тип НСХ, входные сигналы

Диапазон измерений

Минимальный интервал измерений, °C

Пределы допускаемой основной погрешности3)

TMT142

TMT162

АЦП

ЦАП

АЦП

ЦАП

Pt100 (а= 0,00385 °С-1)

от -200 до +850 °C

10 °C

±0,1 °C

±0,02%

±0,1 °C

±0,02%

Pt200 (а= 0,00385 °С-1)

от -200 до +850 °C

10 °C

±1 °C

±0,02%

±1 °C

±0,02%

Pt500 (а= 0,00385 °С-1)

от -200 до +250 °C

10 °C

±0,3 °C

±0,02%

±0,3 °C

±0,02%

Pt1000 (а= 0,00385 °С-1)

от -200 до +250 °C

10 °C

±0,2 °C

±0,02%

±0,2 °C

±0,02%

Pt100 (а=0,003916 °С-1)

от -200 до +649 °C

10 °C

±0,1 °C

±0,02%

±0,1 °C

±0,02%

Ni100 (а=0,00618 °С-1)

от -60 до +250 °C

10 °C

±0,1 °C

±0,02%

±0,1 °C

±0,02%

Ni1000 (а=0,00618 °С-1)

от -60 до +150 °C

10 °C

±0,2 °C

±0,02%

±0,2 °C

±0,02%

100П (а= 0,00391 °С-1)

от -200 до +850 °C

10 °C

±0,1 °C

±0,02%

±0,1 °C

±0,02%

50П (а= 0,00391 °С-1)

от -200 до +1100 °C

10 °C

±0,2 °C

±0,02%

±0,2 °C

±0,02%

50М (а= 0,00428 °С-1)

от -180 до +200 °C

10 °C

±0,2 °C

±0,02%

±0,2 °C

±0,02%

100М (а= 0,00428 °С-1)

от -180 до +200 °C

10 °C

±0,1 °C

±0,02%

±0,1 °C

±0,02%

B

от +40 до +1820 °C

500 °C

±1 °C

±0,02%

±1 °C

±0,02%

E

от -270 до +1000 °C

50 °C

±0,25 °C

±0,02%

±0,25 °C

±0,02%

J

от -210 до +1200 °C

50 °C

±0,25 °C

±0,02%

±0,25 °C

±0,02%

K

от -270 до +1372 °C

50 °C

±0,25 °C

±0,02%

±0,25 °C

±0,02%

N

от -270 до +1300 °C

50 °C

±0,5 °C

±0,02%

±0,5 °C

±0,02%

R

от -50 до +1768 °C

500 °C

±1 °C

±0,02%

±1 °C

±0,02%

S

от -50 до +1768 °C

500 °C

±1 °C

±0,02%

±1 °C

±0,02%

T

от -260 до +400 °C

50 °C

±0,25 °C

±0,02%

±0,25 °C

±0,02%

C

от 0 до +2315 °C

500 °C

±0,5 °C

±0,02%

±0,5 °C

±0,02%

D

от 0 до +2315 °C

500 °C

±0,5 °C

±0,02%

±0,5 °C

±0,02%

l2)

от -200 до +900 °C

50 °C

±0,25 °C

±0,02%

±0,25 °C

±0,02%

U

от -200 до +600 °C

50 °C

±0,25 °C

±0,02%

±0,25 °C

±0,02%

Ом-вход

от 10 до 400 Ом

10 Ом

±0,04 Ом

±0,02%

±0,04 Ом

±0,02%

от 10 до 2000 Ом

100 Ом

±0,8 Ом

±0,02%

±0,8 Ом

±0,02%

мВ-вход

от -20 до +100 мВ

5 мВ

±10 мкВ

±0,02%

±10 мкВ

±0,02%

Тип НСХ, входные сигналы

Диапазон измерений

Минимальный интервал измерений

Пределы допускаемой основной погрешности1)

TMT121

TMT181

TMT188

Pt100 (а= 0,00385 °С-1)

от -200 до +850 °C

10 °C

±0,2 °C или ±0,08%

±0,2 °C или ±0,08%

-

Pt500 (а= 0,00385 °С-1)

от -200 до +250 °C

10 °C

±0,5 °C или ±0,2%

±0,5 °C или ±0,2%

-

Pt1000 (а= 0,00385 °С-1)

от -200 до +250 °C

10 °C

±0,3 °C или ±0,12%

±0,3 °C или ±0,12%

-

Ni100 (а=0,00618 °С-1)

от -60 до +180 °C

10 °C

±0,2 °C или ±0,08%

±0,2 °C или ±0,08%

-

Ni120 (а=0,00618 °С-1)

от -70 до +270 °C

10 °C

±0,2 °C или ±0,08%

-

-

Ni500 (а=0,00618 °С-1)

от -60 до +150 °C

10 °C

±0,5 °C или ±0,2%

±0,5 °C или ±0,2%

-

Ni1000 (а=0,00618 °С-1)

от -60 до +150 °C

10 °C

±0,3 °C или ±0,12%

±0,3 °C или ±0,12%

-

B

от 0 до +1820 °C

500 °C

±2 °C или ±0,08%

±2 °C или ±0,08%

±2 °C

C

от 0 до +2315 °C

500 °C

±1 °C или ±0,08%

±1 °C или ±0,08%

±1 °C

D

от 0 до +2315 °C

500 °C

±1 °C или ±0,08%

±1 °C или ±0,08%

±1 °C

E

от -200 до +915 °C

50 °C

±0,5 °C или ±0,08%

±0,5 °C или ±0,08%

±0,5 °C

J

от -200 до +1200 °C

50 °C

±0,5 °C или ±0,08%

±0,5 °C или ±0,08%

±0,5 °C

K

от -200 до +1372 °C

50 °C

±0,5 °C или ±0,08%

±0,5 °C или ±0,08%

±0,5 °C

l2)

от -200 до +900 °C

50 °C

±0,5 °C или ±0,08%

±0,5 °C или ±0,08%

±0,5 °C

N

от -270 до +1300 °C

50 °C

±1 °C или ±0,08%

±1 °C или ±0,08%

±1 °C

R

от 0 до +1768 °C

500 °C

±2 °C или ±0,08%

±2 °C или ±0,08%

±2 °C

S

от 0 до +1768 °C

500 °C

±2 °C или ±0,08%

±2 °C или ±0,08%

±2 °C

T

от -200 до +400 °C

50 °C

±0,5 °C или ±0,08%

±0,5 °C или ±0,08%

±0,5 °C

U

от -200 до +600 °C

50 °C

±0,5 °C или ±0,08%

±0,5 °C или ±0,08%

±0,5 °C

Ом-вход

от 10 до 400 Ом

10 Ом

±0,1 Ом или ±0,08%

±0,1 Ом или ±0,08%

-

от 10 до 2000 Ом

100 Ом

±1,5 Ом или ±0,12%

±1,5 Ом или ±0,12%

-

мВ-вход

от -10 до +100 мВ

5 мВ

±20 мкВ или ±0,08%

±20 мкВ или ±0,08%

-

Таблица 7 - Метрологические характеристики TMT125

Тип НСХ, входные сигналы

Диапазон измерений

TMT 125

Пределы допускаемой основной погрешности

Пределы допускаемой дополнительной погрешности/1 °С

Pt50

(а= 0,00385 °С-1)

от -200 до +850 °С

±0,77 °С

±0,001 °С

Pt100

(а= 0,00385 °С-1)

от -200 до +850 °С

±0,33 °С

±0,001 °С

Pt200

(а= 0,00385 °С-1)

от -200 до +850 °С

±0,33 °С

±0,001 °С

Pt100

(а= 0,003916 °С-1)

от -200 до +630 °С

±0,33 °С

±0,001 °С

Pt500

(а= 0,00385 °С-1)

от -200 до +850 °С

±0,31 °С

±0,001 °С

Pt1000

(а= 0,00385 °С-1)

от -200 до +850 °С

±0,31 °С

±0,001 °С

Ni100

(а= 0,00617 °С-1)

от -60 до +250 °С

±0,18 °С

±0,001 °С

Ni200

(а= 0,00617 °С-1)

от -60 до +250 °С

±0,18 °С

±0,001 °С

В

от +300 до +1800 °С

±3,32 °С (от +300 до +600 °С включ.)

±1,77 °С (св.+600 до +1200 °С включ.)

±1,08 °С (св.+1200 до

+1800 °С)

±0,006 °С

±0,0131 °С

±0,0242 °С

E

от -200 до +1000°С

±0,42 °С (-200 до

-50 °С включ.) ±0,31 °С (св.-50 до +1000 °С)

±0,007 °С (от -200 до -50 °С включ.)

±0,0036 °С (св. -50 до +200 °С включ.)

±0,0203 °С (св. +200 до +1000 °С)

J

от -200 до +1000°С

±0,48 °С (от -200 до 0 °С включ.) ±0,31 °С (св.0 до +1000 °С)

±0,0072 °С (от -200 до 0 °С включ.)

±0,0039 °С (св. 0 до +200 °С включ.)

±0,0243 °С (св. +200 до +1000 °С)

К

от -200 до +1372°С

±0,68 °С (от -200 до 0 °С включ.)

±0,43 °С (св. 0 до +1372 °С)

±0,0077 °С (от -200 до 0 °С включ.)

±0,0097 °С (св. 0 до +500 °С включ.)

±0,0323 °С (св. +500 до +1372 °С)

Тип НСХ, входные сигналы

Диапазон измерений

TMT 125

Пределы допускаемой основной погрешности

Пределы допускаемой дополнительной погрешности/1 °С

N

от -200 до +1300°С

±1,03 °С (от -200 до

-100 °С включ.) ±0,54 °С (св. -100 до

+500 °С включ.) ±0,39 °С (св. +500 до +1300°С)

±0,008 °С (от -200 до

-100 °С включ.)

±0,0088 °С (св. -100 до

+500 °С включ.)

±0,0264 °С (св. +500 до

+1300 °С)

R

от 0 до +1768 °С

±1,93 °С (от 0 до

+350 °С включ.) ±1,16 °С (св. +350 до +1768 °С)

±0,0057 °С (от 0 до

+350 °С включ.) ±0,0129 °С (св. +350 до

+800 °С включ.) ±0,0338 °С (св. +800 до

+1768 °С)

S

от 0 до +1768 °С

±1,92 °С (от 0 до

+550 °С включ.) ±1,15 °С (св. +550 до +1768 °С)

±0,0094 °С (от 0 до

+550 °С включ.) ±0,0135 °С (св. +550 до +800 °С включ.) ±0,0355 °С (св. +800 до +1768 °С)

T

от -200 до +400 °С

± 0,66 °С (от -200 до

-50 °С включ.) ±0,35 °С (св. -50 до +400 °С)

± 0,0071 °С (от -200 до

-50 °С включ.) ±0,0035 °С (св. -50 до +200 °С включ.) ±0,0067 °С (св. +200 до +400 °С)

мВ-вход

от -100 до +150 мВ

±0,02 мВ

±0,002 мВ

Ом-вход

от 0 до 650 Ом

±0,115 Ом

±0,006 Ом

от 0 до 1300 Ом

±0,230 Ом

±0,006 Ом

от 0 до 2600 Ом

±0,460 Ом

±0,013 Ом

от 0 до 5200 Ом

±0,920 Ом

±0,026 Ом

Таблица 8 - Метрологические характеристики TMT82

Тип НСХ, входные сигналы

Диапазон измерений

Минимальный интервал измерений

Пределы допускаемой основной погрешности TMT823)

АЦП

ЦАП

Pt100 (а= 0,00385 °С-1)

от -200 до +850 °C

10 °C

±0,14 °C

±0,03%

Pt200 (а= 0,00385 °С-1)

от -200 до +850 °C

10 °C

±0,86 °C

±0,03%

Pt500 (а= 0,00385 °С-1)

от -200 до +500 °C

10 °C

±0,3 °C

±0,03%

Pt1000 (а= 0,00385 °С-1)

от -200 до +250 °C

10 °C

±0,14 °C

±0,03%

Pt100 (а=0,003916 °С-1)

от -200 до +510 °C

10 °C

±0,12 °C

±0,03%

Ni100 (а=0,00618 °С-1)

от -60 до +250 °C

10 °C

±0,09 °C

±0,03%

Ni120 (а=0,00618 °С-1)

от -60 до +250 °C

10 °C

±0,07 °C

±0,03%

Тип НСХ, входные сигналы

Диапазон измерений

Минимальный интервал измерений

Пределы допускаемой основной погрешности TMT823)

АЦП

ЦАП

100П (а= 0,00391 °С-1)

от -200 до +850 °C

10 °C

±0,14 °C

±0,03%

50П (а= 0,00391 °С-1)

от -185 до +1100 °C

10 °C

±0,3 °C

±0,03%

50М (а= 0,00428 °С-1)

от -180 до +200 °C

10 °C

±0,19 °C

±0,03%

100М (а= 0,00428 °С-1)

от -180 до +200 °C

10 °C

±0,09 °C

±0,03%

Cu50 (а=0,00426 °С-1)

от -50 до +200 °C

10 °C

±0,19 °C

±0,03%

100Н (а= 0,00617 °С-1)

от -60 до +180 °C

10 °C

±0,09 °C

±0,03%

120Н (а= 0,00617 °С-1)

от -60 до +180 °C

10 °C

±0,09 °C

±0,03%

А

от 0 до +2500 °C

50 °C

±1,62 °C

±0,03%

B

от +500 до +1820 °C

50 °C

±0,67 °C

±0,03%

E

от -40 до +1000 °C

50 °C

±0,21 °C

±0,03%

J

от -40 до +1200 °C

50 °C

±0,26 °C

±0,03%

K

от -40 до +1200 °C

50 °C

±0,32 °C

±0,03%

l4)

от -200 до +800 °C

50 °C

±2,27 °C

±0,03%

N

от -40 до +1300 °C

50 °C

±0,43 °C

±0,03%

R

от 0 до +1768 °C

50 °C

±1,92 °C

±0,03%

S

от 0 до +1768 °C

50 °C

±1,9 °C

±0,03%

T

от -40 до +400 °C

50 °C

±0,32 °C

±0,03%

C

от 0 до +2000 °C

50 °C

±0,86 °C

±0,03%

D

от 0 до +2000 °C

50 °C

±1,05 °C

±0,03%

l2)

от +50 до +900 °C

50 °C

±0,26 °C

±0,03%

U

от +50 до +600 °C

50 °C

±0,24 °C

±0,03%

Ом-вход

от 10 до 400 Ом

10 Ом

±0,04 Ом

±0,03%

от 10 до 2000 Ом

100 Ом

±0,5 Ом

±0,03%

мВ-вход

от -20 до +100 мВ

5 мВ

±10 мкВ

±0,03%

Таблица 9 - Метрологические характеристики TMT84, TMT85

Тип НСХ, входные сигналы

Диапазон измерений

Минимальный интервал измерений

Пределы допускаемой основной погрешности

TMT84, TMT85

Pt100 (а= 0,00385 °С-1)

от -200 до +850 °C

10 °C

±0,1 °C

Pt200 (а= 0,00385 °С-1)

от -200 до +850 °C

10 °C

±1,0 °C

Pt500 (а= 0,00385 °С-1)

от -200 до +250 °C

10 °C

±0,3 °C

Pt1000 (а= 0,00385 °С-1)

от -200 до +250 °C

10 °C

±0,2 °C

Pt100 (а=0,003916 °С-1)

от -200 до +649 °C

10 °C

±0,1 °C

Ni100 (а=0,00618 °С-1)

от -60 до +250 °C

10 °C

±0,1 °C

Ni1000 (а=0,00618 °С-1)

от -60 до +150 °C

10 °C

±0,2 °C

100П (а= 0,00391 °С-1)

от -200 до +850 °C

10 °C

±0,1 °C

50П (а= 0,00391 °С-1)

от -200 до +1100 °C

10 °C

±0,2 °C

50М (а= 0,00428 °С-1)

от -200 до +200 °C

10 °C

±0,2 °C

Тип НСХ, входные сигналы

Диапазон измерений

Минимальный интервал измерений

Пределы допускаемой основной погрешности

TMT84, TMT85

100М (а= 0,00428 °С-1)

от -200 до +200 °C

10 °C

±0,1 °C

B

от +40 до +1820 °C

50 °C

±1,0 °C

E

от -270 до +1000 °C

50 °C

±0,25 °C

J

от -210 до +1200 °C

50 °C

±0,25 °C

K

от -270 до +1372 °C

50 °C

±0,25 °C

N

от -270 до +1300 °C

50 °C

±0,5 °C

R

от -50 до +1768 °C

50 °C

±1,0 °C

S

от -50 до +1768 °C

50 °C

±1,0 °C

T

от -260 до +400 °C

50 °C

±0,25 °C

C

от 0 до +2315 °C

50 °C

±0,5 °C

D

от 0 до +2315 °C

50 °C

±0,5 °C

l2)

от -200 до +900 °C

50 °C

±0,25 °C

U

от -200 до +600 °C

50 °C

±0,25 °C

Ом-вход

от 10 до 400 Ом

10 Ом

±0,04 Ом

от 10 до 2000 Ом

100 Ом

±0,8 Ом

мВ-вход

от -20 до +100 мВ

5 мВ

±10,0 мкВ

Таблица 10 - Метрологические характеристики TMT142B

Тип НСХ, входные сигналы

Диапазон измерений

Минимальный интервал измерений, °C

Пределы допускаемой основной погрешности3)

АЦП

ЦАП

Pt100 (а= 0,00385 °С-1)

от -200 до +850 °C

10 °C

±0,1 °C

±0,02%

Pt200 (а= 0,00385 °С-1)

от -200 до +850 °C

10 °C

±0,25 °C

±0,02%

Pt500 (а= 0,00385 °С-1)

от -200 до +250 °C

10 °C

±0,25 °C

±0,02%

Pt1000 (а= 0,00385 °С-1)

от -200 до +250 °C

10 °C

±0,16 °C

±0,02%

Pt100 (а=0,003916 °С-1)

от -200 до +649 °C

10 °C

±0,15 °C

±0,02%

Ni100 (а=0,00618 °С-1)

от -60 до +250 °C

10 °C

±0,1 °C

±0,02%

Ni120 (а=0,00618 °С-1)

от -60 до +150 °C

10 °C

±0,2 °C

±0,02%

100П (а= 0,00391 °С-1)

от -200 до +850 °C

10 °C

±0,1 °C

±0,02%

50П (а= 0,00391 °С-1)

от -185 до +1100 °C

10 °C

±0,2 °C

±0,02%

50М (а= 0,00428 °С-1)

от -180 до +200 °C

10 °C

±0,15 °C

±0,02%

100М (а= 0,00428 °С-1)

от -180 до +200 °C

10 °C

±0,15 °C

±0,02%

B

от +500 до +1820 °C

500 °C

±1,5 °C

±0,02%

E

от -150 до +1000 °C

50 °C

±0,25 °C

±0,02%

J

от -150 до +1200 °C

50 °C

±0,25 °C

±0,02%

K

от -150 до +1200 °C

50 °C

±0,25 °C

±0,02%

N

от -270 до +1300 °C

50 °C

±0,7 °C

±0,02%

R

от -50 до +1768 °C

500 °C

±1,6 °C

±0,02%

S

от -50 до +1768 °C

500 °C

±1,6 °C

±0,02%

Тип НСХ,

входные сигналы

Диапазон измерений

Минимальный интервал измерений, °C

Пределы допускаемой основной погрешности3)

АЦП

ЦАП

T

от -150 до +400 °C

50 °C

±0,5 °C

±0,02%

A

от 0 до +2500 °C

500 °C

±1,5 °C

±0,02%

C

от 0 до +2000 °C

500 °C

±1 °C

±0,02%

D

от 0 до +2000 °C

500 °C

±1 °C

±0,02%

l2)

от -200 до +900 °C

50 °C

±0,5 °C

±0,02%

l4)

от -200 до +800 °C

50 °C

±2,28 °C

±0,02%

U

от -200 до +600 °C

50 °C

±0,5 °C

±0,02%

Ом-вход

от 10 до 400 Ом

10 Ом

±0,04 Ом;

±0,08 Ом

±0,02%

от 10 до 2000 Ом

100 Ом

±0,8 Ом

±0,02%

мВ-вход

от -20 до +100 мВ

5 мВ

±10 мкВ

±0,02%

Таблица 11 - Метрологические характеристики TMr

71

Тип НСХ, входные сигналы

Диапазон измерений

Минимальный интервал измерений

Пределы допускаемой основной погрешности1)

Pt100 (а= 0,00385 °С-1)

от -200 до +850 °C

10 °C

±0,3 °C или ±0,08%

Pt200 (а= 0,00385 °С-1)

от -200 до +850 °C

10 °C

±0,4 °C или ±0,2%

Pt500 (а= 0,00385 °С-1)

от -200 до +500 °C

10 °C

±0,2 °C или ±0,12%

Pt1000 (а= 0,00385 °С-1)

от -200 до +250 °C

10 °C

±0,15 °C или ±0,08%

Ni100 (а=0,00618 °С-1)

от -60 до +250 °C

10 °C

±0,1 °C или ±0,08%

Ni120 (а=0,00618 °С-1)

от -60 до +250 °C

10 °C

±0,1 °C или ±0,08%

100П (а= 0,00391 °С-1)

от -200 до +850 °C

10 °C

±0,33 °C или ±0,08%

50П (а= 0,00391 °С-1)

от --185 до +1100 °C

10 °C

±0,4 °C или ±0,12%

50М (а= 0,00428 °С-1)

от -180 до +200 °C

10 °C

±0,15 °C или ±0,08%

100М (а= 0,00428 °С-1)

от -180 до +200 °C

10 °C

±0,13 °C или ±0,08%

50М (а= 0,00426 °С-1)

от -50 до +200 °C

10 °C

±0,1 °C или ±0,08%

A

от 0 до +2500 °C

500 °C

±1,8 °C или ±0,08%

B

от +500 до +1820 °C

500 °C

±2 °C или ±0,08%

E

от -200 до +915 °C

50 °C

±0,5 °C или ±0,08%

J

от -200 до +1200 °C

50 °C

±0,5 °C или ±0,08%

K

от -200 до +1372 °C

50 °C

±0,5 °C или ±0,08%

N

от -270 до +1300 °C

50 °C

±1 °C или ±0,08%

R

от 0 до +1768 °C

500 °C

±2 °C или ±0,08%

S

от 0 до +1768 °C

500 °C

±2 °C или ±0,08%

T

от -200 до +400 °C

50 °C

±0,5 °C или ±0,08%

C

от 0 до +2315 °C

500 °C

±1 °C или ±0,08%

D

от 0 до +2315 °C

500 °C

±1 °C или ±0,08%

l2)

от -200 до +900 °C

50 °C

±0,5 °C или ±0,08%

Тип НСХ, входные сигналы

Диапазон измерений

Минимальный интервал измерений

Пределы допускаемой основной погрешности1)

l4)

от -200 до +800 °C

50 °C

±2,3 °C или ±0,08%

U

от -200 до +600 °C

50 °C

±0,5 °C или ±0,08%

Ом-вход

от 10 до 400 Ом

10 Ом

±0,1 Ом или ±0,08%

от 10 до 2000 Ом

100 Ом

±0,6 Ом или ±0,12%

мВ-вход

от -20 до +100 мВ

5 мВ

±37 мкВ или ±0,08%

Таблица 12 - Метрологические характеристики T

MT72

Тип НСХ, входные сигналы

Диапазон измерений

Минимальный интервал измерений

Пределы допускаемой основной погрешности3))

АЦП

ЦАП

Pt100 (а= 0,00385 °С-1)

от -200 до +850 °C

10 °C

±0,1 °C

±0,08%

Pt200 (а= 0,00385 °С-1)

от -200 до +850 °C

10 °C

±0,2 °C

±0,08%

Pt500 (а= 0,00385 °С-1)

от -200 до +500 °C

10 °C

±0,1 °C

±0,08%

Pt1000 (а= 0,00385 °С-1)

от -200 до +250 °C

10 °C

±0,06 °C

±0,08%

Ni100 (а=0,00618 °С-1)

от -60 до +250 °C

10 °C

±0,04 °C

±0,08%

Ni120 (а=0,00618 °С-1)

от -60 до +250 °C

10 °C

±0,04 °C

±0,08%

100П (а= 0,00391 °С-1)

от -200 до +850 °C

10 °C

±0,11 °C

±0,08%

50П (а= 0,00391 °С-1)

от --185 до +1100 °C

10 °C

±0,18 °C

±0,08%

50М (а= 0,00428 °С-1)

от -180 до +200 °C

10 °C

±0,1 °C

±0,08%

100М (а= 0,00428 °С-1)

от -180 до +200 °C

10 °C

±0,06 °C

±0,08%

50М (а= 0,00426 °С-1)

от -50 до +200 °C

10 °C

±0,1 °C

±0,08%

A

от 0 до +2500 °C

50 °C

±1,62 °C

±0,08%

B

от +500 до +1820 °C

50 °C

±2,1 °C

±0,08%

E

от -200 до +915 °C

50 °C

±0,3 °C

±0,08%

J

от -200 до +1200 °C

50 °C

±0,26 °C

±0,08%

K

от -200 до +1372 °C

50 °C

±0,32 °C

±0,08%

N

от -270 до +1300 °C

50 °C

±0,7 °C

±0,08%

R

от 0 до +1768 °C

50 °C

±1,6 °C

±0,08%

S

от 0 до +1768 °C

50 °C

±1,6 °C

±0,08%

T

от -200 до +400 °C

50 °C

±0,5 °C

±0,08%

C

от 0 до +2000 °C

50 °C

±0,86 °C

±0,08%

D

от 0 до +2000 °C

50 °C

±1,05 °C

±0,08%

l2)

от -150 до +900 °C

50 °C

±0,39 °C

±0,08%

l4)

от -200 до +800 °C

50 °C

±2,27 °C

±0,08%

U

от -150 до +600 °C

50 °C

±0,45 °C

±0,08%

Ом-вход

от 10 до 400 Ом

10 Ом

±0,03 Ом

±0,08%

от 10 до 2000 Ом

100 Ом

±0,2 Ом

±0,08%

мВ-вход

от -20 до +100 мВ

5 мВ

±10 мкВ

±0,08%

Примечания к таблицам 2-12:

1) - берут большее значение;

2) - по DIN 43710;

3) - основная погрешность для аналогового выхода равна сумме погрешностей АЦП и ЦАП, для обмена данных по протоколу HART основная погрешность равна погрешности АЦП;

4) - по ГОСТ 6616-94;

Таблица 13 - Метрологические характеристики ИП

Наименование характеристики

Значение характеристики

Пределы   допускаемой   абсолютной

погрешности внутренней автоматической компенсации температуры свободных (холодных) концов термопары (в зависимости от модели ИП), °С

  • - для ТМТ80, TMT122, TMT128, TMT181, TMT182, TMT188

  • - для TMT71, TMT72, TMT142B, ТМТ82, ТМТ84, TMT85, TMT111, TMT112, TMT121, TMT142, TMT162

  • - для ТМТ125

±1,0

±(0,3+0,005-|t|)

±0,5

Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от +20 до +30 °С на каждый 1 °С

  • - для ТМТ80, ТМТ181, ТМТ182

  • - для ТС

  • - для ТП

  • - для ТМТ127, ТМТ180, ТМТ187

  • - для ТМТ128, ТМТ188

  • - для TMT71, TMT72, ТМТ82, ТМТ121,

ТМТ111, ТМТ112

  • - для ТМТ122

  • - для ТС

  • - для ТП

  • - для ТМТ142, TMT142B

  • - для ТМТ162

  • - для ТМТ84, ТМТ85

±(0,0015 % (от максимального диапазона измерений для НСХ) + 0,005 % (от настроенного диапазона измерений))

±(0,0015 % (от максимального диапазона измерений для НСХ) + 0,005 % (от настроенного диапазона измерений));

±(0,0015 % (от максимального диапазона измерений для НСХ) + 0,005 % (от настроенного диапазона измерений))

±(0,005 % (от максимального диапазона измерений для НСХ) + 0,005 % (от настроенного диапазона измерений))

±(0,0015 % (от диапазона измерений) + 0,001 % (от измеренного значения))

±(0,0015 % (от измеренного значения) + 0,005 % (от диапазона измерений))

±(0,005 % (от измеренного значения) + 0,005 % (от диапазона измерений))

±(0,001 % (от измеренного значения) + 0,001 % (от диапазона измерений))

±(0,001 % (от измеренного значения) + 0,001 % (от диапазона измерений)) ±0,001 % (от измеренного значения)

Наименование характеристики

Значение характеристики

Напряжение питания, В

- ТМТ111, ТМТ112, ТМТ121,

ТМТ122, ТМТ127, ТМТ128

от 12 до 35

- ТМТ82

от 11 до 42

- ТМТ80, ТМТ181, ТМТ187, ТМТ188

от 8 до 35

- ТМТ84, ТМТ85, ТМТ125, ТМТ162 с выходными сигналами Profibus PA и

FOUNDATION Fieldbus

от 9 до 32

- ТМТ180

от 10 до 35

- ТМТ182

от 11,5 до 35

- ТМТ142, TMT162 с выходным сиг-

налом HART

от 11 до 40

- TMT71, TMT72

от 10 до 36

- TMT142B, TMT72 (исполнение для

монтажа на DIN рейку)

от 11 до 36

Габаритные размеры, мм, не более

- ТМТ82, ТМТ84, ТМТ85

044x28,1

- TMT71, TMT72, ТМТ82, ТМТ84,

ТМТ85 в корпусе ТА3**

0100x115

- ТМТ80

044x22,8

- TMT111, ТМТ112

112,5x99x12,6

- ТМТ180, ТМТ181, ТМТ182,

ТМТ187, ТМТ188

044x22,5

- TMT121, ТМТ122, ТМТ127, ТМТ128

110x112x22,5

- TMT125

258x84x114

- TMT142, TMT142B

135x132x106

- TMT162

110x112x132,5

- исполнение TMT82 для монтажа на

DIN рейку

112,8x114,9x17,5

- TMT71, TMT72 с винтовыми зажи-

мами

044x24,1

- TMT71, TMT72 с подпружиненными

зажимами

044x30

- исполнения TMT71 и TMT72 для

монтажа на DIN рейку

114x116x12,5

Масса, кг, не более

- ТМТ80, ТМТ180, ТМТ181, ТМТ182,

ТМТ187, ТМТ188

0,04

- TMT71, TMT72, ТМТ82, ТМТ84,

ТМТ85

0,05

- ТМТ111, ТМТ112, ТМТ121,

ТМТ122, ТМТ127, ТМТ128

0,09

- исполнения TMT71, TMT72, ТМТ82

для монтажа на DIN рейку

0,1

- ТМТ125

0,36

- ТМТ125 в полевом корпусе

1,8

Наименование характеристики

Значение характеристики

- ТМТ142 в алюминиевом корпусе

1,6

- ТМТ162 и TMT142B в алюминиевом корпусе

1,4

- ТМТ142, TMT142B и ТМТ162 в кор

пусе из нерж.стали

4,2

Средний срок службы ИП, лет, не менее

10

Рабочие условия эксплуатации:

- температура окружающей среды, °С

от -40 до +85

- относительная влажность воздуха, %, не более

(от -50 до +85 для модели ТМТ82 при выборе опции JM

от -52 до +85 для модели ТМТ82, при выборе опции JN

от -45 до +85 для модели ТМТ85)

98

Степень защиты от влаги и пыли по

ГОСТ 14254-2015 (МЭК 60529)

IP00, IP20, IP66, IP67, IP68

Маркировка взрывозащиты:

Опционально:

- для преобразователей TMT181,

TMT182, TMT187, TMT188, TMT82, TMT84, TMT85 c дисплеем TID 10;

0Ех ia IIC T6...T4 Ga Х

- для преобразователей TMT82, TMT84, TMT85 c дисплеем TID 10;

1Ех d IIC T6...T4 Ga X

- для преобразователей TMT142, TMT162

0Ех ia IIC T6.T4 Ga X

-для TMT82 (версия для монтажа на DIN-рейку), ТМТ111, TMT112, ТМТ121,

TMT122, TMT127, TMT128;

Ga/Gb Ех d IIC T6.T4 X 1Ех d IIC T6.T4 Gb X

Ех tb IIIC T85°C ...T105°C X

1Ex ib [ia Ga] IIC T6.T4 Gb Х

- для преобразователей TMT71, TMT72

0Ех ia IIC T6...T4 Ga Х

- для преобразователей TMT71, TMT72 c дисплеем TID 10

1Ех ia IIC T6...T4 Gb Х

- для преобразователей TMT71, TMT72 в корпусе ТА30Н

1Ех db IIC T6...T4 Gb Х

- для преобразователей TMT71, TMT72 в

1Ex ia [ia Ga] IIC T6.T4 Gb Х

корпусе ТА30Н, TA30A, TA30D

Ех tb IIIC T85°C .T105°C Db X

- для преобразователей TMT71, TMT72 (версия для монтажа на DIN-рейку)

1Ex ib [ia Ga] IIC T6.T4 Gb Х

- для преобразователя ТМТ142В

0Ех ia IIC T6...T4 Ga Х

- для преобразователей TMT82

Ex ia IIIC T85°C.T110°C Db Х 1Ex db IIC T6.T4 Gb X Ех tb IIIC T110°C Db X

Ex tb IIIC T85.T105 C Db

1Ex ia IIIC T6...T4 Db

Знак утверждения типа

наносится на корпус ИП методом наклейки и на титульные листы эксплуатационной документации типографским способом.

Комплектность средства измерений

Таблица 15 - Комплектность ИП

Наименование

Количество

Примечание

Преобразователь измерительный

1 шт.

модель и исполнение в соответствии с заказом

Руководство по эксплуатации (на русском языке)

1 экз.

-

Паспорт

1 экз.

-

Принадлежности:

  • - комплект крепежных принадлежностей: 51001112, 71044061, 51000856

  • - монтажные корпуса: 51000883, 71071386, 71071389, 71071390, 71134674, 71132287, 71106559, 71044369

  • - монтажные кронштейны: 51005895, 51004823, 51006412, 51007995, 71123339, 71123342

  • - разъемы: 71005803, 71082009, 71005804, 71082008, 71041147, 71041146, 71079763, 71089147, 71079765, 71079762, 71000687, 71005802

  • - ЖК индикаторы: 71070707, 51004968

  • - промышленные коммуникаторы и адаптеры для настройки по месту измерения: 71217125, 71217126, 71066844, 71096629

  • - модемы с программным обеспечением для настройки с помощью ПК: 51007616, 52027505

  • - устройство для защиты от перенапряжения: 51006326; 71125400

  • - удлинительный кабель для ЖК дисплея: 71086650

в соответствии

с заказом

Сведения о методиках (методах) измерений

приведены в разделе «Ввод в эксплуатацию» руководства по эксплуатации.

Нормативные и технические документы, устанавливающие требования к преобразователям измерительным серии iTEMP TMT

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.

ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.

Международный стандарт МЭК 60751 (2008, 07) Промышленные чувствительные элементы термометров сопротивления из платины.

Международный стандарт МЭК 60584-1 (2013) Термопары. Часть 1. Градуировочные таблицы.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.

Приказ Росстандарта от 30.12.2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы».

Приказ Росстандарта от 01.10.2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1x10-16 до 100 А».

Приказ Росстандарта от 30.12.2019 №3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока».

Техническая документация фирмы-изготовителя.




ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «21» июля 2021 г. № 1406

Сведения об утвержденном типе средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средств измерений

№ п/п

Наименование типа

Обозначение типа

Заводской

номер

Регистрационный номер в ФИФ

Правообладатель

Отменяемая методика поверки

Действие методики поверки сохраняется

Устанавливаемая методика поверки

Добавляемый изготовитель

Заявитель

Юридическое лицо, проводившее испытания

1

2

3

4

5

6

7

8

9

10

11

12

1.

Преобразователи

измерительные

серии

iTEMP TMT

57947-19

Фирма

Endress+Hauser

Wetzer

GmbH+Co.KG,

Германия

МП 57947-14 с изменением № 2

МП 207-0962020

Фирма

Endress+Haus er Wetzer GmbH+Co.K

G, Германия

ФГУП

"ВНИИМС",

г. Москва




Приказ Росстандарта №1406 от 21.07.2021, https://oei-analitika.ru

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ и ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

21 июля 2021 г.

№  1406

Москва

О внесении изменений в сведения об утвержденном типе средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

  • 1. Внести изменения в сведения об утвержденном типе средств измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.

  • 2. Утвердить измененное описание типа средств измерений, прилагаемое к настоящему приказу.

  • 3. Распространить действие методики поверки средств измерений, установленной согласно приложению к настоящему приказу, на средства измерений, находящиеся в эксплуатации.

  • 4. ФГУП «ВНИИМС» внести сведения об утвержденном типе средств

измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской                                       S

собой.

  • 5. Контроль за исполнен^дайдадаШдав^Р за

метрологии

Сертификат: 028BB28700AOAC3E9843FA50B54F406F4C

Руководитель

Кому выдан: Шалаев Антон Павлович

А.П.Шалаев

J

Действителен: с 29.12.2020 до 29.12.2021

\_____—______




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
