ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы напряжения измерительные типа СРВ 72-800

Трансформаторы напряжения измерительные типа СРВ 72-800 предназначены для масштабного преобразования напряжения фаза-земля в сетях напряжением от 35 до 750 кВ с целью его последующего измерения, а также для учета электроэнергии и использования в цепях защиты в установках переменного тока промышленной частоты.

Принцип действия основан на явлении взаимной индукции в обмотках, намотанных на один сердечник. Напряжение во вторичной обмотке зависит от напряжения. Поданную на первичную обмотку от емкостного делителя, и соотношения витков первичной и вторичной обмоток.

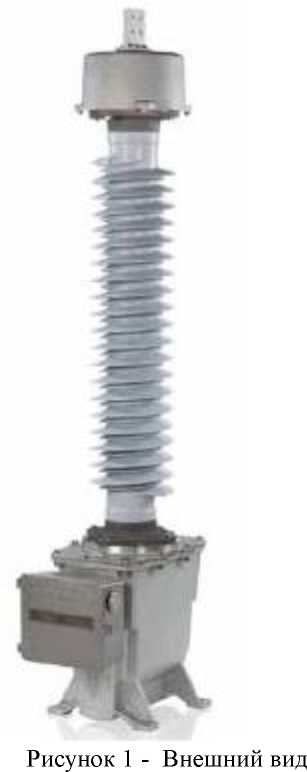

Трансформаторы напряжения СРВ 72-800 являются емкостными трансформаторами и состоят из емкостного делителя напряжения и электромагнитного устройства. Емкостной делитель состоит из конденсаторов с изоляцией на основе электротехнической бумаги и полипропиленовой пленки, пропитанных синтетическим маслом и помещенных в фарфоровые или полимерные покрышки. Емкостной делитель может быть смонтирован в виде колонны из одного, двух или трех модулей, устанавливаемых один на другой. Емкости не изменяют свою величину во всем диапазоне рабочих температур. К выводу делителя подключено электромагнитное устройство, состоящее из последовательно включенных компенсирующего реактора с малыми потерями и электромагнитного трансформатора, имеющего секционированную первичную обмотку для подгонки коэффициента трансформации и до двух основных вторичных обмоток - измерительных и/или защитных, а также одну дополнительную. Первичная и вторичная обмотка разделены электростатическим экраном и помещены в герметичный алюминиевый бак, заполненный минеральным маслом. Бак электро магнитного блока служит основанием для монтажа емкостного делителя. В клеммнике вторичных выводов предусмотрена возможность опломбирования для предотвращения несанкционированного доступа.

Трансформаторы напряжения измерительные типа СРВ 72-800 выпускаются в виде следующих модификаций трансформаторов: для сетей напряжением 35 кВ - СРВ 72; для сетей 110 кВ - СРВ 123, СРВ 145; для сетей 150 кВ - СРВ 170; для сетей 220 кВ - СРВ 245; для сетей 330 кВ - СРВ 362, СРВ 420; для сетей 500 кВ - СРВ 550; для сетей 750 кВ - СРВ 800.

отсутствует.

Таблица 1 - Метрологические и технические характеристики

Условия эксплуатации:________________________________________________________________

температура окружающей среды, ^оС от - 60 до +40.

наносят на табличку трансформатора способом наклейки и на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 2 - Комплектность

приведены в разделе «Конструкция трансформатора» руководства по эксплуатации.

ГОСТ 1983-2015 Трансформаторы напряжения. Общие технические условия.

МЭК 60044-5 Измерительные трансформаторы. Часть 5. Емкостные трансформаторы напряжения.

ГОСТ 8.216-11 ГСИ. Трансформаторы напряжения. Методика поверки.

Hitachi Energy Sweden AB, Швеция

Адрес деятельности: SE-771 80, Ludvika, Швеция

Место нахождения и адрес юридического лица: Master Ahls gata 16, 722 12 Vasteras, Швеция

ГЦИ СИ ФГУ «УРАЛТЕСТ»

Россия, Уральский Федеральный округ, 620990, г. Екатеринбург,

ул. Красноармейская, 2а

тел./факс 350-25-83, 350-40-81, E-mail: uraltest@uraltest. ru

Регистрационный № 30058-08, срок действия до 01.12.2013

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «9» февраля 2022 г. № 328

Лист № 1 Регистрационный № 47845-11 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы тока измерительные типа IMB 72-800

Трансформаторы тока измерительные типа IMB 72-800 (далее - трансформаторы) предназначены для масштабного преобразования тока в сетях напряжением от 35 до 750 кВ с целью его последующего измерения, а также для учета электроэнергии и использования в цепях защиты в установках переменного тока промышленной частоты.

Принцип действия основан на явлении взаимной индукции. Выходной ток вторичных обмоток практически пропорционален первичному току и относительно сдвинут по фазе на угол близкий к нулю.

Первичная обмотка трансформатора выполнена в виде U-образного проводника, состоящего из одного или нескольких параллельных медных или алюминиевых проводников с изоляцией из высокопрочной бумаги с конденсаторными обкладками. Последняя обкладка соединена с заземленным баком, а предпоследняя может быть присоединена к емкостному выводу, установленному в клеммной коробке по требованию заказчика. Емкостной вывод используется для контроля tgS бумажной изоляции. Вторичные обмотки намотаны на ленточные тороидальные магнитопроводы и расположены в металлическом баке в основании трансформатора. Внутреннее пространство трансформатора заполнено очищенным кварцевым песком (примерно на 60 % от общего объема) и залито дегазированным минеральным маслом.

Трансформаторы тока измерительные типа IMB 72-800 могут иметь до восьми вторичных обмоток: измерительных и защитных, на различные нагрузки и классы точности.

Выводы вторичных обмоток подключены к клеммам контактной коробки, размещенной боковой части бака трансформатора. В клеммнике вторичных выводов предусмотрена возможность опломбирования для предотвращения несанкционированного доступа. Вывод заземления размещен на одной из ножек корпуса.

Трансформаторы тока измерительные типа IMB 72-800 выпускаются в виде следующих модификаций трансформаторов: для сетей напряжением 35 кВ - IMB 72; для сетей 110 кВ -IMB 123, IMB 145; для сетей 150 кВ - IMB 170; для сетей 220 кВ - IMB 245; для сетей 330 кВ - IMB 362, IMB 420; для сетей 500 кВ - IMB 550; для сетей 750 кВ - IMB 800.

Серийный номер наносится на маркировочную табличку любым технологическим способом в виде буквенно-цифрового кода.

Общий вид трансформаторов представлен на рисунке 1. Нанесение знака поверки на трансформаторы в обязательном порядке не предусмотрено. Пломбирование трансформаторов не предусмотрено.

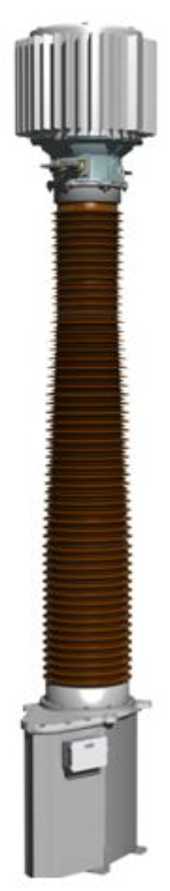

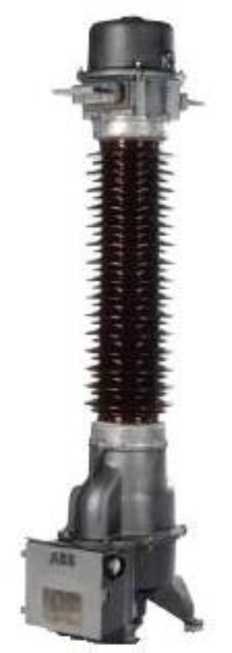

Рисунок 1 - Общий вид трансформаторов

Программное обеспечение отсутствует.

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

наносят на табличку трансформатора любым технологическим способом и на титульный лист паспорта типографским способом.

Таблица 3 - Комплектность средства измерений

Сведения о методиках (методах) измерений приведены в разделе «Методы измерений» паспорта.

ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»

ПНСТ 283-2018 «Трансформаторы измерительные. Часть 2. Технические условия на трансформаторы тока»

МЭК 60044-1 Измерительные трансформаторы. Часть 1. Трансформаторы тока

Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 года № 2768 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»

Hitachi Energy Sweden AB, Швеция

Адрес деятельности: SE-771 80, Ludvika, Швеция

Место нахождения и адрес юридического лица: Master Ahls gata 16, 722 12 Vasteras, Швеция

Общество с ограниченной ответственностью «Испытательный центр разработок в области метрологии» (ООО «ИЦРМ»)

Место нахождения и адрес юридического лица: 117546, г. Москва, Харьковский проезд, д.2, этаж 2, пом. I, ком. 35,36

Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311390 от 18.11.2015 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «9» февраля 2022 г. № 328

Регистрационный № 83851-21

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы тока встроенные TAT

Трансформаторы тока встроенные TAT (далее по тексту - трансформаторы) предназначены для передачи сигналов измерительной информации измерительным приборам и/или устройствам защиты и управления, применяются в установках переменного тока промышленной частоты.

Принцип действия трансформаторов основан на явлении взаимной индукции, выходной ток вторичных обмоток практически пропорционален первичному току и относительно сдвинут по фазе на угол, близкий к нулю.

Трансформаторы состоят из металлического корпуса, внутри которого находятся одна или несколько (до семи) вторичных обмоток - измерительных и/или защитных. Обмотки равномерно намотаны на ленточные тороидальные магнитопроводы и покрыты эпоксидным компаундом. Возможно обеспечение одного, двух или трех коэффициентов трансформации. Первичной обмоткой является токоведущая шина внутри ввода. Выводы вторичных обмоток и вывод заземления расположены в коробке вторичных выводов, закрытой крышкой с возможностью пломбирования.

Трансформаторы встроенного типа, устанавливаются снаружи на заземленных частях высоковольтных вводов КРУЭ серии PASS и выключателей DTB145.

Заводской номер в виде цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на табличку трансформатора методом лазерной гравировки в месте, указанном на рисунке 1.

Нанесение знака поверки на трансформаторы не предусмотрено. Знак поверки наносится в паспорт трансформатора и (или) свидетельство о поверке в соответствии с действующим законодательством.

Знак утверждения типа на трансформаторы не наносится.

Общий вид трансформаторов и обозначение места нанесения заводского номера, представлены на рисунке 1. Пломбирование трансформаторов не предусмотрено.

Место нанесения заводского номера

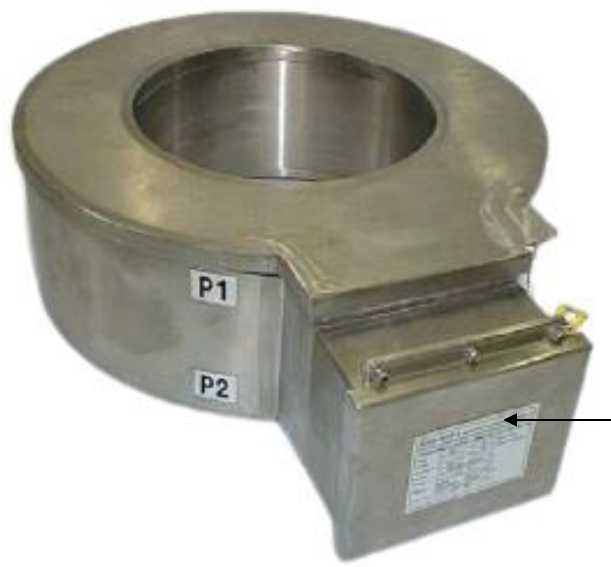

Рисунок 1 - Общий вид трансформаторов и обозначение места нанесения заводского номера

Программное обеспечение отсутствует.

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

наносится на титульный лист паспорта трансформатора типографским способом.

Таблица 3 - Комплектность средства измерений

Сведения о методиках (методах) измерений указаны в разделе 1 руководства по эксплуатации.

ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия

ПНСТ 283-2018 Трансформаторы измерительные. Часть 2. Технические условия на трансформаторы тока

Hitachi Energy Italy S.p.A, Италия

Адрес деятельности: Via dei Ceramisti, Localita San Grato, 26900 Lodi, Italy Место нахождения и адрес юридического лица: Via Vittor Pisani 16 Cap 20124, Milano Телефон: (39-0371) 452469, Факс: (39-0371) 452306

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ»

(ООО «ПРОММАШ ТЕСТ»)

Адрес: 119530, г. Москва, Очаковское ш., д. 34, пом. VII, комн. 6.

Тел. + 7 (495) 481-33-80

E-mail: info@prommashtest.ru

Регистрационный номер RA.RU.312126 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации.
