№341 от 11.02.2022
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 302390
ПРИКАЗ_Об утверждении типов средств измерений (1)
Приказы по основной деятельности по агентству Вн. Приказ № 341 от 11.02.2022
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию
и метрологии
от «11» февраля 2022 г. № 341
Сведения
об утвержденном типе средства измерений
|
№ п/ п |
Наименование типа |
Обозначение типа |
Код характера произ- вод- ства |
Рег. Номер |
Зав. номер(а) * |
Изготовители |
Правооблада тель |
Код иден-тифи-кации производства |
Методика поверки |
Интервал между поверками |
Заявитель |
Юридическое лицо, проводившее испытания |
Дата утверждения акта | |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 | |
|
1. |
Весы |
ВСПМ |
Е |
84594-22 |
ВСПМ-500М Зав. № 024, ВСПМ-1000 Зав. № 001 |
Акционерное общество "Ве-соизмеритель-ная компания "ТЕНЗО-М" (АО "Весоизмерительная компания "ТЕНЗО-М"), Московская область, г.о. Люберцы, дп. Красково |
Акционерное общество "Ве-соизмеритель-ная компания "ТЕНЗО-М" (АО "Весоизмерительная компания "ТЕНЗО-М"), Московская область, г.о. Люберцы, дп. Красково |
ОС |
МП 23010203-2022 |
1 год |
Общество с ограниченной ответственностью "Системы Нефть и Газ Балтия" (ООО "Системы Нефть и Газ Балтия"), г. Калининград |
ФГУП "ВНИИМ им. Д.И. Менделеева", г. Санкт- Петербург |
31.01.2022 |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «11» февраля 2022 г. № 341
Лист № 1 Регистрационный № 84594-22 Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Весы ВСПМ
Назначение средства измеренийВесы ВСПМ (далее - весы) предназначены для измерений массы нетто жидкостей при поверке, калибровке и градуировке мерников металлических IMS, OGS Baltia (далее -мерники) методом косвенных измерений согласно Государственной поверочной схеме для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденной Приказом № 256 от 07 февраля 2018 г.
Описание средства измеренийПринцип действия весов основан на преобразовании деформации упругих элементов трехкомпонентных тензодатчиков, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза.
Тензодатчики имеют три канала измерения:
-
- основной измерительный канал;
-
- канал с повышенной чувствительностью к паразитному моменту в продольном направлении (канал продольного перекоса);
-
- канал, измеряющий поперечный паразитный момент (канал поперечного перекоса).
Электрические сигналы с каналов тензодатчиков поступают на соответствующий вход девятиканального преобразователя нормирующего, где обрабатываются и преобразуются в цифровой выходной код. Цифровые коды каждого канала измерения по интерфейсу поступают в промышленный терминал, где обрабатываются и преобразуются в результат взвешивания в единицах измерения массы.
Конструктивно весы состоят из рамы, грузоприемной платформы (далее - платформа), комплекта специальных трехкомпонентных тензодатчиков с узлами встройки (далее - тензодатчики), преобразователя нормирующего ПН-9010 (далее - преобразователь), терминала промышленного ТП-024 (далее - терминал).
К данному типу средств измерений относятся модификации ВСПМ-500М и ВСПМ-1000, которые отличаются метрологическими характеристиками, габаритными размерами и имеют по четыре интервала взвешивания массы нетто, соответствующие определенному номинальному значению вместимости мерников.
В весах ВСПМ-1000 реализованы два режима измерений: Режим 1 «500 литров» и «1000 литров», Режим 2 «400 литров» и «800 литров». Режим 1 и Режим 2 включают в себя по два программных режима: «440-560», «940-1060» и «360-440», «740-860» соответственно. Режимы позволяют проводить измерения в интервалах взвешивания массы нетто, указанных в таблице 2.
В комплекте с весами применяются имитаторы тарной нагрузки специальные с комплектом доборов массы (далее - имитаторы нагрузки) «500 кг» и «1000 кг» соответственно. Имитаторы нагрузки применяются для выборки массы тары при определении метрологических характеристик весов. Массогабаритные параметры имитаторов нагрузки, снаряженных соответствующим образом (масса, диаметр расположения ног-опор), соответствуют параметрам мерников металлических IMS, OGSB Baltia.
Весы снабжены интерфейсом связи USB.
Общий вид весов и имитаторов нагрузки «500 кг» и «1000 кг» представлен на рисунках 1 - 4.

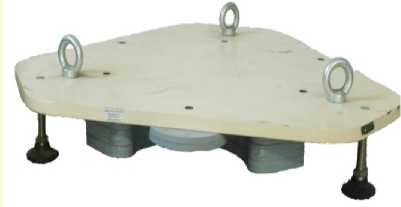

Рисунок 3 - Общий вид имитатора нагрузки на 500 кг

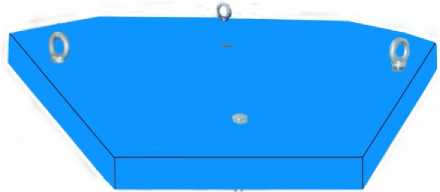

Рисунок 4 - Общий вид имитатора нагрузки на 1000 кг

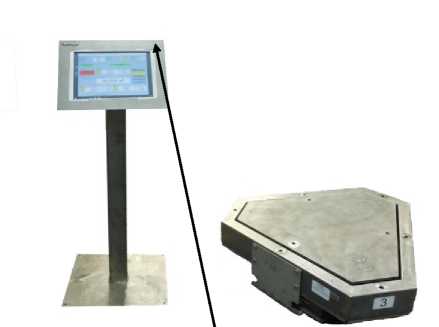

Рисунок 1 - Общий вид весов ВСПМ-500М

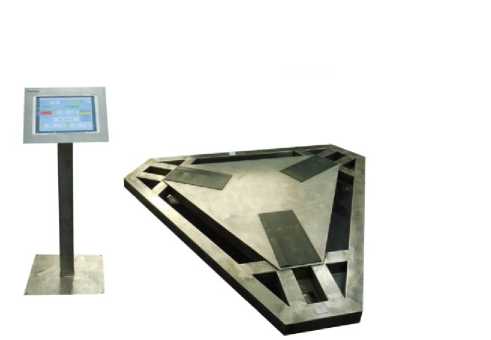

Рисунок 2 - Общий вид весов ВСПМ-1000
Для контроля и защиты измеренных параметров используется электронное клеймо, представляющее собой случайно генерируемое число, которое автоматически обновляется после входа в сервисный режим для внесения корректирующих данных. Цифровой идентификатор электронного клейма отображается на дисплее терминала во вкладке «Параметры весов» меню «Настройка» или в меню «Статистика» после запуска программы.
Заводской номер, буквенно-цифровое обозначение варианта исполнения весов, максимальная нагрузка, цена деления, условия эксплуатации, год выпуска и знак утверждения типа приведены на маркировочной табличке, расположенной на платформе весов. Пример маркировки весов приведен на рисунках 5-6. Место нанесения знака поверки обозначено на рисунке 7.
тензо/м
Весоизмерительная компания
Весы ВСПМ-500М
Зан.№ 024 Год выпуска 2019т
Максимальная нагрузка (Мах) 500 кг Действительная цена деления (d) 0,001 кг
Т=+15....+25,С U= 220В f = 50Гц
©
Рисунок 5 - Пример маркировки весов ВСПМ-500М
тензо/мВесоизмерительная компания
Весы
ВСПМ-1000
Зав.№ 001 Год выпуска 2014г
Максимальная нагрузка (Мах) 1060 кг Действительная цена деления (d) 0,005/0,01 кг Т= +15....+25*С и- 220В f=50Fn ©
Рисунок 6 - Пример маркировки весов ВСПМ-1000
Рисунок 7 - Место нанесения знака поверки
Программное обеспечениеПрограммное обеспечение (далее - ПО) весов реализовано в терминале и является встроенным. ПО выполняет функции по сбору, передаче, обработке, представлению и хранению измерительной информации.
Идентификация ПО осуществляется путем просмотра номера версии и цифрового идентификатора электронного клейма в меню «Справка» после запуска ПО.
Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014.
Для защиты весов от несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений, вход в меню изменения метрологически значимых параметров ПО защищен цифровым паролем.
Конструкция весов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение для весов | |
|
ВСПМ-500М |
ВСПМ-1000 | |
|
Идентификационное наименование ПО |
ВСПМ | |
|
Номер версии (идентификационный номер) ПО* |
1.3 |
1.1 |
|
Цифровой идентификатор ПО |
16АА8049 |
8DC87AB7 |
|
* Номер версии (идентификационный номер) ПО не ниже указанного. | ||
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики для весов | |
|
ВСПМ-500М |
ВСПМ-1000 | |
|
Максимальная нагрузка, Мах, кг |
500 |
1060 |
|
Предельная нагрузка весов, Lim, кг |
900 |
1500 |
|
от 120 до 160 |
от 360 до 440 включ. | |
|
Интервалы взвешивания массы нетто, кг |
от 180 до 220 |
св. 440 до 560 |
|
от 240 до 300 |
от 740 до 860 | |
|
от 320 до 400 |
от 940 до 1060 | |
|
Действительная цена деления в интервале взвешивания, d, г, в интервалах взвешивания: - от 120 до 160 |
1 | |
|
- от 180 до 220 |
1 |
- |
|
- от 240 до 300 |
1 |
- |
|
- от 320 до 400 |
1 | |
|
- от 360 до 440 включ. |
- |
5 |
|
- св. 440 до 560 |
- |
5 |
|
- от 740 до 860 |
- |
10 |
|
- от 940 до 1060 |
- |
10 |
|
Диапазон выборки массы тары, г |
от 0 до Max | |
|
Пределы допускаемой относительной погрешности весов в интервалах взвешивания, % |
±0,005 |
±0,005 |
|
Повторяемость (размах) показаний, г, в интервалах взвешивания - от 120 до 160 |
5 | |
|
- от 180 до 220 |
9 |
- |
|
- от 240 до 300 |
12 |
- |
|
- от 320 до 400 |
16 |
- |
|
- от 360 до 440 включ. |
- |
20 |
|
- св. 440 до 560 |
- |
40 |
|
- от 740 до 860 |
- |
25 |
|
- от 940 до 1060 |
- |
50 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение характеристики для весов | |
|
ВСПМ-500М |
ВСПМ-1000 | |
|
Время прогрева весов до рабочего состояния, мин, не менее |
30 | |
|
Габаритные размеры грузоприемной платформы (ширина; глубина), мм, не более |
870;754 |
1635;1931 |
|
Габаритные размеры весов (ширина; глубина; высота), мм, не более |
1030;900;360 |
1635;1931;250 |
|
Габаритные размеры имитатора нагрузки без доборов массы «500 кг» (длина; ширина; высота), мм, не более |
786;714;188 | |
|
Габаритные размеры имитатора нагрузки без доборов массы «1000 кг» (длина; ширина; высота), мм, не более |
1410;1230;220 | |
|
Масса весов в сборе с тензодатчиками и установленной на них грузоприемной платформой, кг, не более |
150 |
250 |
|
Масса имитатора мерника «500 кг» (в сборе с ногами-опорами и рым-болтами без доборов массы), кг, не более |
65,01 | |
|
Масса имитатора мерника «1000 кг» (в сборе с ногами-опорами и рым-болтами без доборов массы), кг, не более |
160 | |
|
Условия эксплуатации:
|
от +15 до +25 0,5 от 30 до 80 | |
|
Параметры электрического питания:
|
от 187 до 242 от 49 до 51 | |
|
Потребляемая мощность, В^А, не более |
90 | |
|
Средний срок службы весов, лет |
10 |
8 |
|
Значение вероятности безотказной работы за 2000 часов |
0,92 | |
наносится типографским способом на титульные листы Паспорта и Руководства по эксплуатации весов и термосублимационным способом на маркировочную табличку.
Комплектность средства измерений
Таблица 4 - Комплектность весов ВСПМ-500М
|
Наименование |
Обозначение |
Количество |
|
Весы |
ВСПМ-500М, зав. № 024 |
1 шт. |
|
Терминал промышленный |
ТП-024, зав. № 242 |
1 шт. |
|
Имитатор тарной нагрузки специальный с комплектом доборов массы «500 кг» |
Э03.00.2324 |
1 шт. |
|
Руководство по эксплуатации. Весы ВСПМ-500М |
1 экз. | |
|
Паспорт. Весы ВСПМ-500М |
- |
1 экз. |
Таблица 5 - Комплектность весов ВСПМ-1000
|
Наименование |
Обозначение |
Количество |
|
Весы |
ВСПМ-1000, зав. № 001 |
1 шт. |
|
Терминал промышленный |
ТП-024, зав. № 200 |
1 шт. |
|
Имитатор тарной нагрузки специальный с комплектом доборов массы «1000 кг» |
ТЖКФ 404497.1509 |
1 шт. |
|
Руководство по эксплуатации. Весы ВСПМ-1000 |
ТЖКФ 404497.1541 РЭ |
1 экз. |
|
Паспорт. Весы ВСПМ-1000 |
ТЖКФ 404497.1541 ПС |
1 экз. |
приведены в разделе 2.4 «Проведение измерений» Руководства по эксплуатации «Весы ВСПМ-500М» и в разделе 2.4 «Проведение измерений» Руководства по эксплуатации «Весы ВСПМ-1000»
Нормативные документы, устанавливающие требования к весам ВСПМГосударственная поверочная схема для средств измерений массы, утвержденная приказом Росстандарта от 29 декабря 2018 г. № 2818
Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденная Приказом Росстандарта № 256 от 07 февраля 2018 г.
ИзготовительАкционерное общество «Весоизмерительная компания «ТЕНЗО-М»
(АО «Весоизмерительная компания «ТЕНЗО-М»)
ИНН 5027048351
Адрес: 140050, Московская область, г.о. Люберцы, дп. Красково, ул. Вокзальная, д.38 Телефон (факс): +7 (495) 745-30-30, 8 800 555 65 30
Web-сайт: www.tenso-m.ru
E-mail: tenso@tenso-m.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, Россия, Санкт-Петербург, Московский пр., 19
Телефон: +7 (812) 251-76-01
Факс: +7 (812) 713- 01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.311541
