УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « 02 »    октября 2025 г. №   2130

Лист № 1 Регистрационный № 79983-20                                        Всего листов 26

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Терминалы релейной защиты и автоматики многофункциональные для сетей 6-35 кВ ARIS-23xx Назначение средства измерений

Терминалы релейной защиты и автоматики многофункциональные для сетей 6-35 кВ ARIS-23xx (далее - терминалы) предназначены для измерений параметров сети переменного тока с номинальной частотой 50 Гц, измерений и учета электроэнергии в соответствии с метрологическими требованиями ГОСТ 31819.22-2012 и ГОСТ 31819.23-2012, измерения и регистрации показателей качества электрической энергии (далее - ПКЭ), измерений и последующей обработки унифицированных аналоговых сигналов силы постоянного тока, выполнения функций релейной защиты и автоматики присоединениями 6-35 кВ.

Описание средства измерений

Принцип действия терминалов основан на аналого-цифровом преобразовании (далее -АЦП) входных сигналов, их обработке и хранении, с возможностью последующей передачи в информационные системы.

Основные функции, обеспечиваемые терминалами, следующие:

  • - релейная защита и автоматика;

  • - регистрация аварийных событий;

  • - измерение и расчет электрических параметров: частоты, напряжения и силы переменного тока, углов фазовых сдвигов, электрических мощностей, сетей с номинальной частотой 50 Гц;

  • - регистрация дискретных сигналов о состоянии оборудования;

  • - выдача команд управления;

  • - измерение с последующей обработкой унифицированных аналоговых сигналов силы постоянного тока в диапазонах от 0 до 5 мА, от -5 до +5 мА, от 4 до 20 мА, от -20 до +20 мА;

  • - измерение и учет электрической энергии;

  • - регистрация параметров показателей качества электрической энергии;

  • - оперативная блокировка коммутационных аппаратов;

  • - обмен данными и командами в цифровых протоколах передачи данных со смежными устройствами и системами;

  • - выполнение пользовательских алгоритмов;

  • - учет коммутационного ресурса высоковольтных выключателей.

Терминалы применяются в качестве устройств для построения систем релейной защиты и автоматики (РЗиА), автоматизированных систем управления технологическим процессом (АСУ ТП), систем сбора и передачи информации (ССПИ/ТМ), автоматизированных систем технического учета электроэнергии (АСТУЭ), автоматизированных систем коммерческого учета электроэнергии (АИИС КУЭ), контроля и регистрации ПКЭ на электрических подстанциях (ПС, РП, ТП), электростанциях, атомных станциях, объектах жилищно-коммунального хозяйства (ЖКХ) и других объектах энергетики.

Конструктивно терминалы представляют собой модульно-компонуемые устройства, изготавливаемые в едином корпусе промышленного исполнения, разработанном на основе стандарта «Евромеханика».

В зависимости от количества модулей расширения, входящих в состав терминалов, терминалы подразделяются на следующие исполнения:

  • - ARIS-23x5 обеспечивают возможность установки до пяти модулей расширения;

  • - ARIS-23x8 обеспечивают возможность установки до восьми модулей расширения.

В зависимости от назначения терминалы включают в свой состав:

  • - модули процессорные с дублированными портами Ethernet с поддержкой технологии резервирования PRP;

  • - модули дискретных выходов;

  • - модули дискретных входов/выходов;

  • - модули дискретных выходов;

  • - модули управления высоковольтным выключателем с функцией реле положения отключено/включено (РПО/РПВ) и контролем тока в цепях управления;

  • - модули коммуникационные (обеспечивающие последовательные интерфейсы RS-232, RS-485, Ethernet);

  • - модули аналоговых входов силы переменного тока, напряжения переменного тока с функцией измерений, учета, ПКЭ (опционально) (М1.4, М3.4, М4.4);

  • - модули аналоговых входов переменного тока, напряжения переменного тока с функцией РЗиА, измерений, учета (опционально) (P1.4 - P9.4);

  • - модуль волоконно-оптических датчиков (далее - ВОД) и дискретных входов (L1.4);

  • - модули аналоговых входов унифицированных аналоговых сигналов силы постоянного тока (модули G1.4);

  • - модуль системы обеспечения единого времени ГНСС (интегрирован в процессорный модуль);

  • - модуль беспроводной мобильной связи (2G/3G и, при комплектации соответствующим модемом, 4G);

  • - модули источников питания.

Состав терминала определяется на этапе заказа.

Структура условного обозначения исполнений терминалов:

1

2

3

4

5

6

ARIS

-

23

ab

c.d-...-c.d

-e

-f

-g

где:

  • 1 - обозначение линейки терминалов, где:

«23» - код линейки терминалов.

  • 2 - конструктивное исполнение корпуса, где:

«a» - исполнение по составу модулей

0 - произвольный состав модулей;

1 .. 9 - фиксированный состав модулей;

«b» - типоразмер корпуса

5 - исполнение на пять модулей (4U);

8 - исполнение на восемь модулей (4U).

  • 3 - перечень модулей в составе терминалов, где:

«c» - обозначение модулей, обеспечивающих метрологические характеристики терминалов, приведено в таблицах 4 - 10; полный перечень модулей приведен в руководстве по эксплуатации;

«d» - номер, определяющий типоразмер, равен 4.

  • 4 - наличие интерфейса человек-машина (ИЧМ), где:

«e» - исполнение ИЧМ:

H0 - встраиваемый ИЧМ;

H1 .x.x - выносной ИЧМ;

поле пустое - отсутствие ИЧМ.

  • 5 - дополнительный функционал (при наличии нескольких опций перечисляется через точку) где:

«f» - обозначение дополнительного функционала из списка:

M - функция счетчика электроэнергии (активная электрическая энергия -класс 0,2S, реактивная электрическая энергия - класс 0,5) без функции ПКЭ, только при оснащении модулями Mx.4;

PM - функция счетчика электроэнергии (активная электрическая энергия -класс 0,2S, реактивная электрическая энергия - класс 0,5) без функции ПКЭ, только при оснащении модулями P5.4, P8.4;

PV - функция измерения параметров переменного напряжения с метрологическими характеристиками в соответствии с таблицей 10;

QS - функция прибора измерений ПКЭ (класс S по ГОСТ 30804.4.30-2013), опция счетчика электроэнергии включена, только при оснащении модулями M1.4;

QA - функция прибора измерений ПКЭ (класс A по ГОСТ 30804.4.30-2013), опция счетчика электроэнергии включена, только при оснащении модулями M3.4, М4.4.

  • 6 - тип защиты, где:

«g» - обозначение функций РЗиА.

Заводской номер наносится на маркировочную этикетку терминалов типографским способом в виде цифрового кода.

Общий вид терминалов с указанием мест ограничения доступа к органам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1. Способ ограничения доступа к местам настройки (регулировки) -пломба. Варианты пломбирования: поверительная наклейка (наносится на боковую панель терминала), заводская наклейка (наносится на винт крепления модуля) и свинцовая/пластиковая заводская пломба (пломбирование клеммника подключения внешних проводок).

Приказ Росстандарта №2130 от 02.10.2025, https://oei-analitika.ru

Место ограничения доступа к органам настройки (регулировки)

*1 •I • • 'I •I • йЦ

•I

•li

Место нанесения заводского номера и знака утверждения типа

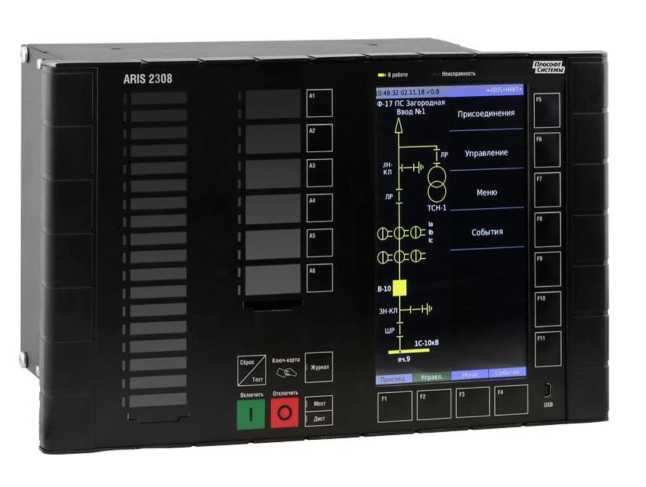

а) исполнение ARIS-23x8

Приказ Росстандарта №2130 от 02.10.2025, https://oei-analitika.ru

Место ограничения доступа к органам настройки (регулировки)

Приказ Росстандарта №2130 от 02.10.2025, https://oei-analitika.ru

И

  • ■ I

• I

•II • II

• I

Место нанесения заводского номера и знака утверждения типа

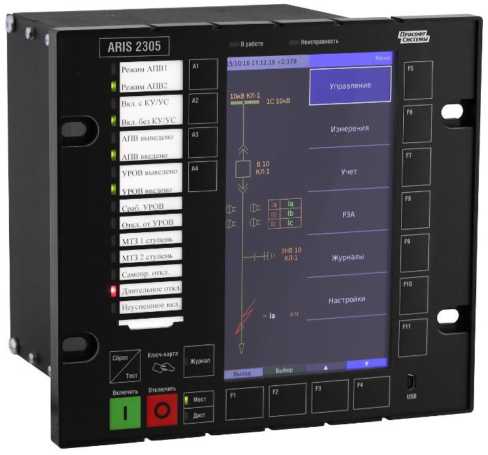

б) исполнение ARIS-23x5

Рисунок 1 - Общий вид терминалов с указанием мест ограничения доступа к органам настройки

(регулировки), места нанесения знака утверждения типа и заводского номера

Программное обеспечение

В состав ПО терминалов входят:

  • - встроенное системное программное обеспечение (далее - СПО);

  • - прикладное ПО - программа-конфигуратор, Web-интерфейс.

Встроенное СПО делится на метрологически значимую и метрологически незначимую

Лист № 6 Всего листов 26 части. Метрологически незначимая часть СПО может допускать изменения и дополнения, не влияющие на идентификационные данные метрологически значимой части СПО.

Уровень защиты встроенного СПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014.

Прикладное ПО не является метрологически значимым и предназначено для конфигурирования терминалов и просмотра текущих данных, получаемых и обрабатываемых терминалами.

Идентификационные данные метрологически значимой части ПО терминалов приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО терминалов

Идентификационные данные (признаки)

Значение

Встроенное

СПО

ARIS-23xx

Встроенное

ПО модулей М1.4

Встроенное ПО модулей М3.4, М4.4

Встроенное

ПО модулей

G1.4

Встроенное ПО модулей P5.4, P8.4, P9.4

Идентификационное наименование ПО

libecom.so

libq_s.a

libq_a.a

libai metrology

_part.a

libq_Px.a

Номер версии (идентификационный номер) ПО

М1.9

М1.9

М1.9

М1.9

М1.9

Цифровой идентификатор

ПО

756a3d3893

9805965e44 670905fc93d5

98fd608936 e377cdf555 67fbae4a91a9

6dc6e5f3af

15d7644461 40e303ae4ef0

69725cb713 b357b6a4a4 6660e43ebacc

f936f6688b7054

5f3c1822f2c815 a526

Алгоритм вычисления цифрового идентификатора

MD5

MD5

MD5

MD5

MD5

Метрологические и технические характеристики

Основные метрологические и технические характеристики терминалов приведены в таблицах 2 - 20.

Номинальные среднеквадратические значения переменного фазного напряжения: ином = 57,7/220 В.

Номинальные среднеквадратические значения переменного междуфазного напряжения: имФном = 100/380 В.

Номинальные среднеквадратические значения силы переменного тока 1ном = 1/5 А.

Базовый ток для модулей P5.4, P8.4 (опция PM) базовый ток 1б = 100 А, максимальный ток 1макс 2000 А.

Номинальное значение частоты переменного тока f =50 Гц.

Таблица 2 - Метрологические характеристики собственных часов

Наименование характеристики

Значение

Пределы допускаемого смещения собственной шкалы времени относительно национальной шкалы времени UTC (SU) в режиме синхронизации по источнику точного времени ГНСС или NTP с использованием PPS-сигнала, мс

± 1

Пределы допускаемого смещения собственной шкалы времени относительно национальной шкалы времени UTC (SU) в режиме синхронизации по источнику точного времени PTP, мкс

± 100

Пределы допускаемой погрешности хранения собственной шкалы времени (без коррекции от источника точного времени), с/сут

± 1

Таблица 3 - Метрологические характеристики при измерении унифицированных сигналов

с помощью модулей G1.4

Наименование характеристики

Диапазон измерений

Пределы допускаемой приведенной к диапазону измерений основной погрешности измерений, %

Средний температурный коэффициент, %/°С

Сила постоянного тока, мА

от - 20 до + 20

± 0,1

0,005

Таблица 4 - Метрологические характеристики при измерении параметров переменного тока по

классу S (по ГОСТ 30804.4.30-20

3) с помощью модулей M1.4

Наименование характеристики

Диапазон измерений

Пределы допускаемой: абсолютной (Д); относительной (6); приведенной к номинальному значению (у) погрешности измерений Х)

Средний температурный коэффициент, %/°С

Частота переменного тока , f, Гц

от 42,5 до 57,5

± 0,01 Гц (Д)

-

Среднеквадратическое значение фазного напряжения переменного тока UA, UB, UC, В

от 0,05- Цном до

1,5- Uном

± 0,2 % (у)

0,01

Среднее среднеквадратических значений фазного напряжения переменного тока и®ср, В

от 0,05- ином до

1,5- Uном

± 0,35 % (у)

0,01

Среднеквадратическое значение фазных напряжений переменного тока прямой, обратной и нулевой последовательности U, фи, В

от 0,05- ином до

1,5- Uном

± 0,2 % (Y)

0,01

Среднеквадратическое значение междуфазного напряжения переменного тока

Uab, Ubc, Uca, В

от 0,05^ имФном до 1,5' имФном

± 0,2 % (Y)

0,01

Среднее среднеквадратических значений междуфазного напряжения переменного тока ЦмФср, В

от 0,05^ имФном до 1,5' имФном

± 0,35 % (Y)

0,01

Среднеквадратическое значение междуфазных напряжений переменного тока прямой, обратной и нулевой последовательности Ц1мфЦ2МФ, Ц0мф, В

от 0,05^ имФном до 1,5' имФном

± 0,2 % (Y)

0,01

Наименование характеристики

Диапазон измерений

Пределы допускаемой: абсолютной (Д); относительной (6); приведенной к номинальному значению (у) погрешности измерений 1)

Средний температурный коэффициент,

%/°С

Среднеквадратическое значение силы переменного тока I a, Ib, Ic, А

от 0,01-!ном до

1,5'7ном

± 0,2 % (у)

0,01

Среднее среднеквадратических значений силы переменного

тока 1фср, А

от 0,01-Тном до

1,5'7ном

± 0,35 % (у)

0,01

Среднеквадратическое значение силы переменного тока прямой, обратной и нулевой последовательности

I1, I2, Io, А

от 0,01-Тном до

1,5'Тном

± 0,2 % (у)

0,01

Активная фазная и трехфазная электрическая мощность PA, PB, PC, P, Вт

от 0,05- ином до 1,5' Uном от 0,01-Люм до 1,5'Тном

0,25 < cosф < 1

± 0,4 % (6)

для 0,01,7ном < I <0,05Тном

0,8 < |cosф| < 1

± 0,2 % (6) для 0,05-!ном < I <

1,5Тном

0,8 < |cosф| < 1

± 0,5 % (6)

для 0,02Тном < I <0,1’/ном 0,5 < |cosф| < 0,8

± 0,3 % (6)

для 0,1•Iном < I < 1,5,7ном 0,5 < |cosф| < 0,8

± 0,5 % (6)

для 0,1•Iном < I < 1,5,7ном 0,25 < |cosф| < 0,5

0,02

Наименование характеристики

Диапазон измерений

Пределы допускаемой: абсолютной (Д); относительной (6); приведенной к номинальному значению (у) погрешности измерений 1)

Средний температурный коэффициент, %/°С

Реактивная фазная и трехфазная электрическая мощность QA, QB, QC, Q, вар

от 0,05- ином до

1,5' Uном от 0,01'Тном до 1,5'Тном 0,25 < sinф < 1

± 0,75 % (6) для 0,02-Тном < Т <0,057ном

0,8 < |Б1пф| < 1

± 0,5 % (6) для 0,05-Тном < Т <

1,5Тном

0,8 < |Б1пф| < 1

± 0,75 % (6) для 0,05-Тном < Т <

0,1’Тном

0,5 < |Б1Пф| < 0,8

± 0,5 % (6) для 0,1^Тном < Т < 1,5-Тном

0,5 < |Б1Пф| < 0,8

± 0,75 % (6)

для 0,1^Тном < Т < 1,5’Тном

0,25 < |Б1Пф| < 0,5

0,02

Полная фазная и трехфазная электрическая мощность SA,

Sb, Sc, S, ВА

от 0,05- ином до

1,5' Uном

от 0,01-Люм до

1,5'Тном

± 0,75 % (6) для 0,01-Тном < Т < 0,05-Тном

± 0,5 % (6) для 0,05-Тном < Т < 1,5Тном

0,02

Угол фазового сдвига между током и напряжением основной гармоники фиыд)фив(1),

^uica^ °

от - 180 до + 180

± 0,2° (Д)

-

Коэффициент мощности фазный COSIOA. COSфB, COSфC

от - 1,0 до + 1,0

± 0,01 (Д)

-

1) Применим термин «пределы допускаемой основной погрешности измерений» -при нормировании среднего температурного коэффициента для конкретной метрологической характеристики.

Таблица 5  - Метрологические характеристики при измерении ПКЭ по классу S

(по ГОСТ 30804.4.30-2013) с помощью модулей M1.4 (опция QS)

Наименование характеристики

Диапазон измерений

Пределы допускаемой: абсолютной (Д), относительной (6) погрешности измерений

Отклонение частоты Af10, Гц

от - 7,5 до + 7,5

± 0,01 Гц (Д)

Положительное отклонение фазного напряжения переменного тока dUду (+)dU\y (+), д1\\ (+), %

от 0 до 20

± 0,2 % (Д)

Отрицательное отклонение фазного напряжения переменного тока dUду (-)дШу (-), ' (-), %

от 0 до 20

± 0,2 % (Д)

Установившееся отклонение фазных напряжений переменного тока dUду , дОву, дису, %

от - 20 до + 20

± 0,2 % (Д)

Коэффициент искажения синусоидальности кривой напряжения K(при Ku > 1,0), %

от 1 до 45

± 5 % (6)

Коэффициент искажения синусоидальности кривой напряжения K(при Ku < 1,0), %

от 0 до 1

± 0,3 % (Д)

Коэффициент n-й гармонической составляющей напряжения Kusg,n (при Kusg,n > 1,0), где n = 2.40, %

от 1 до 30

± 5 % (6)

Коэффициент n-й гармонической составляющей напряжения Kusg,(при Kus&n < 1,0), где n = 2.40, %

от 0 до 1

± 0,3 % (Д)

Коэффициент m-й интергармонической составляющей напряжения Kuisg,(при Kuisg,m > 1,0), где m = 2.39, %

от 1 до 30

± 5 % (6)

Коэффициент m-й интергармонической составляющей напряжения Kuisg,(при Kuisg,m < 1,0), где m = 2.39, %

от 0 до 1

± 0,3 % (Д)

Коэффициент искажения синусоидальности кривой тока K(при Ki > 1,0), %

от 1 до 45

± 5 % (6)

Коэффициент искажения синусоидальности кривой тока K(при Ki < 1,0), %

от 0 до 1

± 0,3 % (Д)

Коэффициент n-й гармонической составляющей силы переменного тока Kisg,n порядка (при Kisg,n > 1,0),

где n = 2.40, %

от 1 до 30

± 5 % (6)

Коэффициент n-й гармонической составляющей силы переменного тока Kisg,n (при Kisg,n < 1,0), где n = 2.40, %

от 0 до 1

± 0,3 % (Д)

Коэффициент несимметрии напряжений по обратной последовательности K2U, %

от 0 до 20

± 0,2 % (Д)

Наименование характеристики

Диапазон измерений

Пределы допускаемой: абсолютной (Д), относительной (6) погрешности измерений

Коэффициент несимметрии напряжений по нулевой последовательности Кои, %

от 0 до 20

± 0,2 % (Д)

Длительность провала (прерывания) напряжения переменного тока ^ров, с

от 0,02 до 60

± 0,02 с (Д)

Длительность перенапряжения /пер, с

от 0,02 до 60

± 0,02 с (Д)

Коэффициент временного перенапряжения Кпер, отн.ед.

от 0,01 до 30

± 1 % (6)

Глубина провала напряжения ^пров, %

от 10 до 95

± 1 % (6)

Таблица 6 - Метрологические характеристики при измерении параметров переменного тока по классу A (по ГОСТ 30804.4.30-2013) с помощью модулей M3.4, M4.4

Наименование характеристики

Диапазон измерений

Пределы допускаемой: абсолютной (Д); относительной (6); приведенной (у) 1) погрешности измерений 2)

Средний температурный коэффициент, %/°С

Частота переменного тока f, Гц

от 42,5 до 57,5

± 0,01 Гц (Д)

-

Среднеквадратическое значение фазного напряжения переменного тока Ua, Ub, Uc, В

от 0,01-Цном до

1,5' Uном

± 0,1 % (Y)

0,01

Среднее среднеквадратических значений фазного напряжения переменного тока Цфср, В

от 0,01-Цном до

1,5' Uном

± 0,1 % (Y)

0,01

Среднеквадратическое значение фазных напряжений переменного тока прямой, обратной и нулевой последовательности ЦхфЦ, ЦЬф, В

от 0,01-Цном до

1,5' Uном

± 0,1 % (Y)

0,01

Среднеквадратическое значение междуфазного напряжения переменного тока Uab, Ubc, Uca, В

от 0,01' UмФном до

1,5' UмФном

± 0,1 % (Y)

0,01

Среднее среднеквадратических значений междуфазного напряжения переменного тока ЦмФср, В

от 0,01' UмФном до

1,5' UмФном

± 0,1 % (Y)

0,01

Наименование характеристики

Диапазон измерений

Пределы допускаемой: абсолютной (Д); относительной (6); приведенной (у) 1) погрешности измерений 2)

Средний температурный коэффициент,

%/°С

Среднеквадратическое значение междуфазных напряжений переменного тока прямой, обратной и нулевой последовательности Uimo, имФ, иомФ, В

ОТ 0,01' иМФном ДО

1,5' иМФном

± 0,1 % (Y)

0,01

Среднеквадратическое значение силы переменного тока IA, IB,

Ic, А

от 0,01-!ном до

1,5'7ном

± 0,1 % (Y)

0,01

Среднее среднеквадратических значений силы переменного тока 1фср, А

от 0,01-Тном до

1,5'7ном

± 0,1 % (Y)

0,01

Среднеквадратическое значение силы переменного тока прямой, обратной и нулевой последовательности I1, I2, Io, А

от 0,01-Тном до

1,5'7ном

± 0,1 % (Y)

0,01

Активная фазная и трехфазная электрическая мощность

PA, PB, PC, P, Вт

от 0,01-ином до

1,5' ином от 0,01-Тном до 1,5'Тном 0,25 < cosф < 1

± 0,4 % (6)

для 0,01-!ном < I < 0,057ном 0,8 < |cosф| < 1

± 0,2 % (6) для 0,05Тном < I < 1,5’Тном 0,8 < |cosф| < 1

± 0,5 % (6) для 0,02^7ном < I < 0,1’7ном 0,5 < |cosф| < 0,8

± 0,3 % (6) для 0,1’7ном < I < 1,5-!ном 0,5 < |cosф| < 0,8

± 0,5 % (6) для 0,1’7ном < I < 1,5-!ном 0,25 < |cosф| < 0,5

0,02

Наименование характеристики

Диапазон измерений

Пределы допускаемой: абсолютной (Д); относительной (6); приведенной (у) 1) погрешности измерений 2)

Средний температурный коэффициент,

%/°С

Реактивная фазная и трехфазная электрическая мощность QA, QB, QC, Q, вар

от 0,0V Uhom до

1,5' Uhom от 0,01'Тном до 1,5'Тном 0,25 < sinф < 1

± 0,75 % (6) для 0,02Тном < Т < 0,05Тном

0,8 < |Б1Пф| < 1

± 0,5 % (6) для 0,05Тном < Т < 1,5-Тном

0,8 < |Б1Пф| < 1

± 0,75 % (6) для 0,05Тном < Т < 0,1’Тном

0,5 < |Б1пф| < 0,8

± 0,5 % (6) для 0,1’Тном < Т < 1,5-Тном

0,5 < |Б1пф| < 0,8

± 0,75 % (6)

для 0,1’Тном < Т < 1,5-Тном

0,25 < |Б1пф| < 0,5

0,02

Полная фазная и трехфазная электрическая мощность

Sa, Sb, Sc, S, ВА

от 0,01'Uhom до

1,5' Uhom от 0,01-Тном до 1,5'Тном

± 0,75 % (6) для 0,01-Тном < Т < 0,05Тном

± 0,5 % (6) для 0,05Тном < Т < 1,5-Тном

0,02

Активная электрическая мощность прямой, обратной и нулевой последовательности P1, P2, P0, Вт

от 0,01'Uhom до

1,5' Uhom от 0,01-Тном до 1,5'Тном 0,25 < cosф < 1

± 0,75 % (6) для 0,01-Тном < Т < 0,05Тном 0,8 < |cosф| < 1

± 0,5 % (6) для 0,05Тном < Т < 1,5-Тном 0,8 < |cosф| < 1

± 0,75 % (6) для 0,02Тном < Т < 0,1^Тном 0,5 < |cosф| < 0,8

± 0,5 % (6) для 0,1^Тном < Т < 1,5-Тном 0,5 < |cosф| < 0,8

± 0,75 % (6) для 0,1^Тном < Т < 1,5-Тном 0,25 < |cosф| < 0,5

0,02

Наименование характеристики

Диапазон измерений

Пределы допускаемой: абсолютной (Д); относительной (6); приведенной (у) 1) погрешности измерений 2)

Средний температурный коэффициент,

%/°С

Реактивная электрическая мощность прямой, обратной и нулевой последовательности Q1Оъ Qo вар

от 0,01-ином до

1,5' ином от 0,01'Тном до 1,5'Тном 0,25 < sinф < 1

± 3,0 % (6)

0,02

Полная электрическая мощность прямой, обратной и нулевой последовательности S1,

S2, So, В-А

от 0,01-ином до

1,5' ином от 0,01-Люм до 1,5'Тном

± 3,0 % (6)

0,02

Коэффициент мощности фазный

COSфA, С()\фв„ COSфC

от - 1,0 до + 1,0

± 0,01 (Д)

-

Коэффициент мощности средний по трем фазам COSy^

от - 1,0 до + 1,0

± 0,01 (Д)

-

  • 1) Для параметров напряжения переменного тока погрешность приведена к номинальному значению; для параметров силы переменного тока погрешность приведена к верхней границе диапазона измерений (1,5-Тном).

  • 2) Применим термин «пределы допускаемой основной погрешности измерений» -при нормировании среднего температурного коэффициента для конкретной метрологической характеристики.

Таблица 7 - Метрологические характеристики при измерении ПКЭ по классу A

(по ГОСТ 30804.4.30-2013) с помощью модулей M3.4, M4.4 (опция QA)

Наименование характеристики

Диапазон измерений

Пределы допyскаемой: абсолютной (Д); относительной (6); приведенной (у) 1) погрешности измерений

Отклонение частоты Д/io, Гц

от - 7,5 до + 7,5

± 0,01 Гц (Д)

Положительное отклонение фазного напряжения переменного тока dU.Ay (+)Шву (+), dUcy (+), %

от 0 до 50

± 0,1 % (Д)

Положительное отклонение междуфазного напряжения переменного тока 6U.ABy(+)^UbCy(+), ^UcAy(+), %

от 0 до 50

± 0,1 % (Д)

Отрицательное отклонение фазного напряжения переменного тока dUAy (-)3UBy (-), 3Ucy (-), %

от 0 до 90

± 0,1 % (Д)

Отрицательное отклонение межgyфазного напряжения переменного тока 3U.By(-), ^UBCy(-), SUcAy(-), %

от 0 до 90

± 0,1 % (Д)

Наименование характеристики

Диапазон измерений

Пределы допускаемой: абсолютной (Д); относительной (6); приведенной (у) 1) погрешности измерений

Установившееся значение отклонения фазных напряжений переменного тока 3UAy, 3UBy, 3Ucy, %

от -20 до +20

± 0,2 % (Д)

Установившееся значение отклонения междуфазного напряжения переменного тока ЗимФу, %

от -20 до +20

± 0,2 % (Д)

Кратковременная доза фликера фазного и междуфазного напряжения переменного тока Pst, отн. ед.

от 0,2 до 10

± 5 % (6)

Длительная доза фликера фазного и междуфазного напряжения переменного тока Ри, отн. ед.

от 0,2 до 10

± 5 % (6)

Длительность прерывания фазного и междуфазного напряжения переменного тока /прер, с

от 0,02 до 60

± 0,02 с (Д)

Длительность провала фазного и междуфазного напряжения переменного тока /пров, с

от 0,02 до 60

± 0,02 с (Д)

Длительность фазного и междуфазного перенапряжения переменного тока /пер, с

от 0,02 до 60

± 0,02 с (Д)

Глубина фазного и междуфазного провала напряжения переменного тока Зипров, %

от 10 до 95

± 0,2 % (Д)

Остаточное значение при провале фазного и междуфазного напряжения переменного тока Ures, В

от 0,01-ином до

0,9' ином

± 0,2 % (у)

Коэффициент временного перенапряжения для фазных и междуфазных напряжений переменного тока /\'иер, отн.ед.

от 1,1 до 1,5

± 0,002 отн. ед (Д)

Максимальное значение напряжения переменного тока для фазного и междуфазного перенапряжения итер, В

от 1,1-ином до

1,5' ином

± 0,2 % (Y)

Среднеквадратическое значение фазного напряжения переменного тока основной частоты Ua(1), Ub(1), Uc(1), В

от 0,01-ином до

1,5' ином

± 0,1 % (Y)

Среднеквадратическое значение гармонической составляющей фазного напряжения переменного тока порядка n, где n = 2...50, Usg,n, В

от 0,001- Ui до

0,3-Ui

± 5 % (6) при Usg,n > 0,01-Ui

± 0,05 % (Y) при Usg,n < 0,01-Ui

Среднеквадратическое значение интергармонической составляющей фазного напряжения переменного тока порядка m, где m = 1.49, Uisg,m, В

от 0,000 Ui до

0,3-Ui

± 5 % (6) при Uisg,m > 0,01-Ui

± 0,05 % (Y) при Uisg,m < 0,01- Ui

Наименование характеристики

Диапазон измерений

Пределы допускаемой: абсолютной (Д); относительной (6); приведенной (у) 1) погрешности измерений

Коэффициент искажения синусоидальности кривой фазного напряжения переменного тока Ки, %

от 0,1 до 50

± 5 % (6) при Ки > 1,0 % ± 0,05 % (Д) при Ки < 1,0 %

Коэффициент гармонической составляющей фазного напряжения переменного тока порядка п, где п = 2.50, к^д,ш %

от 0 до 30

± 5 % (6) при Kusg,n > 1,0 %

± 0,05 % (Д) при Kusg,n < 1,0 %

Коэффициент интергармонической составляющей фазного напряжения переменного тока порядка m, где m = 1.49, Kuisg,m, %

от 0 до 30

± 5 % (6) при Kuisg,m > 1,0 %

± 0,05 % (Д) при Kuisg,m < 1,0 %

Среднеквадратическое значение междуфазного напряжения переменного тока основной частоты UAB(1), UBC(1)UcA(1), В

от 0,01' иМФном до 1,5' имФном

± 0,1 % (Y)

Среднеквадратическое значение гармонической составляющей междуфазного напряжения переменного тока порядка п, где п = 2.50, Ui^sgn, В

от 0,001- и1мф до

0,3' и1мф

± 5 % (6) при Uw^sg,n > 0,01" и1мф ± 0,05 % (у) при Ui^sg,n < 0,01'и1мф

Среднеквадратическое значение интергармонической составляющей междуфазного напряжения переменного тока порядка т, где т = 1.49, Ujupisgm, В

от 0,001- и1мф до

0,3' и1мф

± 5 % (6)

при U^isg,m > 0,01" и1мф ± 0,05 % (y)

при U^isg,m < 0,01" и1мф

Коэффициент искажения синусоидальности кривой междуфазного напряжения переменного тока Кимф, %

от 0,1 до 50

± 5 % (6) при Кимф > 1,0 %

± 0,05 % (Д) при Кимф < 1,0 %

Коэффициент гармонической составляющей междуфазного напряжения переменного тока порядка п, где п = 2.50, Kuмфsg,n, %

от 0 до 30

± 5 % (6)

при Kuмфsg,n > 1,0 % ± 0,05 % (Д)

при Kuмфsg,n < 1,0 %

Коэффициент интергармонической составляющей междуфазного напряжения переменного тока порядка m, где m = 1.49, Kuмфisg,m, %

от 0 до 30

± 5 % (6)

при Kuмфisg,m > 1,0 % ± 0,05 % (Д)

при Kuмфisg,m < 1,0 %

Среднеквадратическое значение силы переменного тока основной частоты IA(1)7б(1), IC(1), А

от 0,01-!ном до

1,5'Тном

± 0,1 % (Y)

Среднеквадратическое значение гармонической составляющей силы переменного тока порядка п, где п = 2.50, А

от 0,00051 до

0,3-Ii

± 5 % (6) при Isg,n > 0,03-I± 0,15 % (y) при Isg,n < 0,03-11

Наименование характеристики

Диапазон измерений

Пределы допускаемой: абсолютной (Д); относительной (6); приведенной (у) 1) погрешности измерений

Среднеквадратическое значение интергармонической составляющей силы переменного тока порядка m, где m =

1.. .49, Iisg,m, А

от 0,00051 до

0,3-11

± 5 % (6) при Iisgm > 0,03'I± 0,15 % (Y) при Iisg,m n < 0,03'I1

Коэффициент искажения синусоидальности кривой тока Ki, %

от 0 до 50

± 5 % (6) при Ki > 3,0 % ± 0,15 % (Д) при Ki < 3,0 %

Коэффициент гармонической составляющей силы переменного тока порядка n, где n = 2.50, KIsg,n, %

от 0 до 30

± 5 % (6) при Kisg,n > 3,0 % ± 0,15 % (Д) при Klsg,n < 3,0 %

Коэффициент интергармонической составляющей силы переменного тока порядка m, где m = 1.49, KIisg,m, %

от 0 до 30

± 5 % (6) при Kiisg,m > 1,0 %

± 0,15 % (Д) при Klisg,m < 1,0 %

Коэффициент несимметрии напряжений по обратной последовательности K2U, %

от 0 до 20

± 0,15 % (Д)

Коэффициент несимметрии напряжений по нулевой последовательности Kou, %

от 0 до 20

± 0,15 % (Д)

Коэффициент несимметрии токов по обратной последовательности K21, %

от 0 до 20

± 0,3 % (Д) при 0,05\!ном I — 1,5'Тном

Коэффициент несимметрии токов по нулевой последовательности Koi, %

от 0 до 20

± 0,3 % (Д) при 0,05'Тном I — 1,5'Тном

Угол фазового сдвига между фазными напряжениями основной гармоники фиАВ(1), фиВС(1), фиСА(1), °

от - 180 до + 180

± 0,1° (Д)

Угол фазового сдвига между междуфазными напряжениями основной гармоники фи(АВ-вс)(1), фи(ВС-СА)(1)фи(СА-АВ)(1), °

от - 180 до + 180

± 0,1° (Д)

Угол фазового сдвига между током и напряжением основной гармоники фи1А(1), фи1В(1), фи1С(1), °

от - 180 до + 180

± 0,1° (Д) при

0,1’ Тном I — 1,5'Тном ± 0,5° (Д) при 0,01'Тном I < 0,1 •Тном

Угол фазового сдвига между фазным током и напряжением гармонической составляющей порядка n (n = 2.50), фи1А(п), фи1В(п), фи1С(п), °

от - 180 до + 180

± 3° (Д)при 0,5\/ном I — 1,5Тном Ki(n) > 5 %, KU(n) > 5 %

± 5° (Д) при 0,5\/ном I — 1,5Тном

1 % — Ki(n) < 5 %

1 % — KU(n) < 5 %

± 5° (Д) при 0,Р/цом I — 0,5\!ном Ki(n) > 5 %, Ku(n) > 5 %

Наименование характеристики

Диапазон измерений

Пределы допускаемой: абсолютной (Д); относительной (6); приведенной (у) 1) погрешности измерений

Угол фазового сдвига между фазными токами основной гармоники ф1АВ(1), ф1ВС(1), ф1СА(1), °

от - 180 до + 18о

± 0,3° (Д) при 0,1'Тном I — 1,5'Тном ± 1° (Д) при 0,01'Тном I < 0,1 '1ном

Угол фазового сдвига между током и напряжением прямой последовательности фи111, °

от - 180 до + 18о

± 0,5° (Д) при

0,1'1ном I — 1,5'Тном ± 5° (Д) при 0,01'Тном I < 0,1 •Тном

Угол фазового сдвига между током и напряжением нулевой, обратной последовательностей фиою, Фи212, °

от - 180 до + 18о

± 3° (Д)

1) Для параметров напряжения переменного тока погрешность приведена к номинальному значению; для параметров силы переменного тока погрешность приведена к верхнему пределу диапазона измерений (1,5-Тном).

Таблица 8 - Метрологические характеристики при измерении параметров переменного тока

с помощью модулей Р5.4, Р8.4 (опция PM)

Наименование характеристики

Диапазон измерений

Пределы допускаемой: абсолютной (Д); относительной (6); приведенной к номинальному значению (у) погрешности измерений

Частота переменного тока f, Гц 1)

от 45 до 55

± 0,01 Гц (Д)

Среднеквадратическое значение фазного напряжения переменного тока Ua, Ub, Uc, В

от 0,05^ном до 1,5-W™ от 0,05^ Uном до 3Д Uном 2)

± 0,2 % (у)

Среднеквадратическое значение междуфазного напряжения переменного тока Uab, Ubc, Uca, В

от 0,05^ном до 1,5-W™ от 0,05^ Uном до 3Д Uном 2)

± 0,2 % (Y)

Среднеквадратическое значение напряжения переменного тока прямой, обратной и нулевой последовательности Ui, U2, Uo, В

от 0,05^ном до 1,5-W™ от 0,05^ Uном до 3Д Uном 2)

± 0,2 % (Y)

Среднеквадратические значения силы переменного тока измерительных каналов I1, I2, I3, А 1)

от 1,5 до 2000

± 2 % (5)

при 1,5 А — I < 7,5 А

± 1 % (5)

при 7,5 А — I < 15 А ± о,2 % (5) при 15 А — I — 2000 А

Наименование характеристики

Диапазон измерений

Пределы допускаемой: абсолютной (Д); относительной (6); приведенной к номинальному значению (у) погрешности измерений

Среднеквадратические значения силы переменного тока измерительного канала I4, А 1)

от 1,5 до 700

± 2 % (5) при 1,5 А < I < 7,5 А

± 1 % (5)

при 7,5 А < I < 15 А ± 0,2 % (5) при 15 А < I < 700 А

Среднеквадратическое значение силы переменного тока прямой, обратной и нулевой последовательности I1, I2, I0, А 1)

от 1,5 до 2000

± 0,75 % (5) при 1,5 А < I < 7,5 А

± 0,2 % (5) при 7,5 А < I < 2000 А

Активная фазная и трехфазная электрическая мощность PA, PB, PCP, Вт 1)

ОТ 0,05^ Uhom ДО 1,5-Uhom 1,5 < I < 2000 0,25 < cosф < 1

± 0,4 % (6) для 1,5 А < I < 7,5 А;

0,8 < |cosф| < 1

± 0,2 % (6) для 7,5 А < I < 2000 А;

0,8 < |cosф| < 1

± 0,5 % (6) для 1,5 А < I < 7,5 А;

0,5 < |cosф| < 0,8

± 0,3 % (6) для 7,5 А < I < 2000 А;

0,5 < |cosф| < 0,8

± 0,5 % (6) для 7,5 А < I < 2000 А;

0,25 < |cosф| < 0,5

Наименование характеристики

Диапазон измерений

Пределы допускаемой: абсолютной (Д); относительной (6); приведенной к номинальному значению (у) погрешности измерений

Реактивная фазная и трехфазная электрическая мощность QA, QBQC, Q, вар 1)

от 0,05^ном до 1,5'ином 1,5 < I < 2000 0,25 < sinф < 1

± 0,75 % (6) для 1,5 А < I < 7,5 А;

0,8 < |б1пф| < 1

± 0,5 % (6) для 7,5 А < I < 2000 А;

0,8 < |б1пф| < 1

± 0,75 % (6) для 1,5 А < I < 7,5 А;

0,5 < |Б1Пф| < 0,8

± 0,5 % (6) для 7,5 А < I < 2000 А;

0,5 < |Б1Пф| < 0,8

± 0,75 % (6) для 7,5 А < I < 2000 А;

0,25 < |б1пф| < 0,5

Полная фазная и трехфазная электрическая мощность SA, SB, SCS, ВА 1)

от 0,05^ ином до 1,5-ином

1,5 < I < 2000

± 0,75 % (6) для 1,5 А < I < 7,5 А;

± 0,5 % (6) для 7,5 А < I < 2000 А;

Угол фазового сдвига между током и напряжением основной гармоники, фи1А(1), фШБ(1), фи1С(1), ° 1)

от - 180 до + 180

± 0,5° (Д) при 1,5 А < I < 7,5 А

± 0,2° (Д) при 7,5 А < I < 2000 А

Коэффициент мощности фазный COSфA, COSфБ, COSфC 1)

от - 1,0 до + 1,0

± 0,01 (Д)

  • 1) Метрологические характеристики модулей Р5.4, Р8.4 определяют с использованием датчиков тока (катушек Роговского), поставляемых в комплекте с терминалом;

  • 2) Для модулей Р8.4

Таблица 9 - Метрологические характеристики при измерении параметров переменного напряжения с помощью модулей Р9.4 (опция PV)

Наименование характеристики

Диапазон измерений

Пределы допускаемой: абсолютной (Д); приведенной к номинальному значению (у) погрешности измерений

Среднеквадратическое значение фазного напряжения переменного тока UA, UBUc, В

от 0,05- Цном до

1,5' Uном

± 0,2 % (у)

Среднеквадратическое значение междуфазного напряжения переменного тока Uab, Ubc, Uca, В

от 0,05 • Цном до

1,5' Uном

± 0,2 % (у)

Среднеквадратическое значение напряжения переменного тока прямой, обратной и нулевой последовательности U1, U2, Uo, В

от 0,05 • Цном до

1,5' Uном

± 0,2 % (y)

Частота переменного тока f, Гц

от 45 до 55

± 0,01 Гц (Д)

Таблица 10 - Пределы допускаемой относительной основной погрешности измерений активной электрической энергии прямого и обратного направления с симметричными нагрузками для терминала класса точности 0,2S (опция М, PM)

Значение силы переменного тока, А 1)

Коэффициент мощности COSф

Пределы допускаемой относительной основной погрешности измерений, %

0,01'Тном/б — I < 0,05'Тном/б

1,0

± 0,4

0,05\!ном/б I1макс

± 0,2

0,02\!ном/б I < 0,10^1ном/б

0,5 (инд.)

0,8 (емк.)

± 0,5

0,10^1ном/б I1макс

± 0,3

0,10^1ном/б I/макс

0,25 (инд.)

0,5 (емк.)

± 0,5

1) Здесь и далее, номинальное значение силы переменного тока (Лом) применяется для опции М, базовый ток (I6) применяется для опции PM

Таблица 11 - Пределы допускаемой относительной основной погрешности измерений активной электрической энергии прямого и обратного направления для однофазной нагрузки при симметрии многофазных напряжений для терминала класса точности 0,2S (опция М, PM)

Значение силы переменного тока, А

Коэффициент мощности COSф

Пределы допускаемой относительной основной погрешности измерений, %

0,057ном/б IЛакс

1,0

± 0,3

0,10Лом/б IЛакс

0,5 (инд.)

± 0,4

Таблица 12 - Пределы допускаемой относительной основной погрешности измерений реактивной электрической энергии прямого и обратного направления с симметричными нагрузками для терминала класса точности 0,5 (опция М, PM)

Значение силы переменного тока, А

Коэффициент simp

Пределы допускаемой относительной основной погрешности измерений, %

0,02'Тном/б — I < 0,05'Тном/б

1

± 0,8

0,05-Тном/б I1макс

± 0,5

0,02\!ном/б I < 0,10^1ном/б

0,5

± 0,8

0,10^1ном/б I1макс

± 0,5

0,10^1ном/б I/макс

0,25

± 0,8

Таблица 13 - Пределы допускаемой относительной основной погрешности измерений реактивной электрической энергии прямого и обратного направления для однофазной нагрузки при симметрии многофазных напряжений для терминала класса точности 0,5 (опция М, PM)

Значение силы переменного тока, А

Коэффициент simp

Пределы допускаемой относительной основной погрешности измерений, %

0,05-!ном/б I/макс

1,0

± 0,8

0,10-!ном/б I/макс

0,5 (инд./емк.)

Таблица 14 - Пределы допускаемой относительной дополнительной погрешности измерений активной электрической энергии прямого и обратного направления для терминала класса точности 0,2S при изменении напряжения питания (опция М, PM)

Напряжение питания, В

Значение силы переменного тока при симметричной нагрузке, А

Коэффициент мощности COSф

Пределы допускаемой относительной дополнительной погрешности измерений, %

от 0,9-ином до 1,15' ином

0,05-!ном/б I/макс

1,0

± 0,1

от 0,9ином до 1,15' ином

0,10•Iном/б I/макс

0,5 (инд.)

± 0,2

Таблица 15 - Пределы допускаемой относительной дополнительной погрешности измерений активной электрической энергии прямого и обратного направления для терминала класса точности 0,2S при изменении частоты питания (опция М, PM)

Частота питания, Гц

Значение силы переменного тока при симметричной нагрузке, А

Коэффициент мощности COSф

Пределы допускаемой относительной дополнительной погрешности измерений, %

от 47,5 до 52,5

0,05-!ном/б I/макс

1,0

± 0,1

от 47,5 до 52,5

0,10^ /ном б I/макс

0,5 (инд.)

Таблица 16 - Средний температурный коэффициент измерений активной электрической энергии прямого и обратного направления для терминала класса точности 0,2 S (опция М, PM)

Значение силы переменного тока, А

Коэффициент мощности COSф

Средний температурный коэффициент, %/°С

0,05'Тном/б I — /макс

1,0

0,01

0,10^ /ном б I1макс

0,5 (инд.)

0,02

Таблица 17 - Пределы допускаемой относительной дополнительной погрешности измерений реактивной электрической энергии прямого и обратного направления для терминала класса точности 0,5 при изменении напряжения питания (опция М, PM)

Напряжение питания, В

Значение силы переменного тока при симметричной нагрузке, А

Коэффициент simp

Пределы допускаемой относительной дополнительной погрешности измерений, %

от 0,9-ином до 1,15' ином

0,05-!ном/б I1макс

1,0

± 0,3

от 0,9ином до 1,15' ином

0,10б/ном/б I1макс

0,5 (инд./емк.)

± 0,5

Таблица 18 - Пределы допускаемой относительной дополнительной погрешности измерений реактивной электрической энергии прямого и обратного направления для терминала класса точности 0,5 при изменении частоты питания (опция М, PM)

Частота питания, Гц

Значение силы переменного тока при симметричной нагрузке, А

Коэффициент

simp

Пределы допускаемой относительной дополнительной погрешности измерений, %

от 47,5 до 52,5

0,05-!ном/б I/макс

1,0

± 0,8

от 47,5 до 52,5

0,10б/ном/б I/макс

0,5 (инд.)

Таблица 19 - Средний температурный коэффициент измерений реактивной электрической энергии прямого и обратного направления для терминала класса точности 0,5 (опция М, PM)

Значение силы переменного тока, А

Коэффициент simp

Средний температурный коэффициент, %/°С

0,057ном/б I/макс

1,0

0,03

0,10^ном/б I/макс

0,5 (инд./емк.)

0,05

Таблица 20 - Основные технические характеристики

Наименование характеристики

Значение

Стартовый ток (чувствительность) для терминалов с

0,001'Тном

опцией «М», «QS», «QA», A

Стартовый ток (чувствительность) для терминалов с опцией «PM», A

0,5

Параметры сети питания 1):

- напряжение переменного тока при частоте от 47 до 63 Гц, В

от 176 до 264

- напряжение постоянного тока, В

от 176 до 264, от 18 до 36

Наименование характеристики

Значение

Мощность потребления по цепи питания, Вт (В^А), не более

30 для исполнения

ARIS-23x5

45 для исполнения ARIS-23x8

Мощность потребления по цепям измерения напряжения, В\А, не более

0,1

Мощность потребления по цепям измерения тока, В\А, не более

0,1

Степень защиты оболочки по ГОСТ 14254-2015:

  • - для корпуса

  • - для лицевой панели

IP20

IP55

Габаритные размеры (высотахширинахглубина) со встроенным ИЧМ, мм, не более:

  • - для исполнения ARIS-23x5

  • - для исполнения ARIS-23x8

197х214х186

197x305x186

Масса, кг, не более:

  • - для исполнения ARIS-23x5 (со встроенным ИЧМ)

  • - для исполнения ARIS-23x8 (со встроенным ИЧМ)

4,0 (4,9)

5,0 (6,5)

Нормальные условия измерений:

  • - температура окружающего воздуха, °С

  • - относительная влажность воздуха, %, не более

  • - высота над уровнем моря, м, не более

от + 15 до + 35 80

1000

Рабочие условия измерений:

  • - температура окружающего воздуха, °С

  • - допустимая относительная влажность воздуха при эксплуатации при температуре +25 °С, %, не более

  • - высота над уровнем моря, м, не более

от - 40 до + 55

80

3000

Среднее время наработки на отказ, ч

160 000

Средний срок службы, лет

25

1) Параметры сети питания определяются используемым модулем источника питания.

Знак утверждения типа

наносится на боковую панель терминалов в виде наклейки любым технологическим способом, на титульный лист руководства по эксплуатации и формуляра типографским способом.

Комплектность средства измерений

Таблица 21 - Комплектность средства измерений

Наименование

Обозначение

Количество

Терминал релейной защиты и автоматики многофункциональный для сетей 6-35 кВ ARIS-23xx

ПБКМ.421451.301

1 шт.

Помехозащищенный фильтр

PF24 100 W

1 шт.

Помехозащищенный фильтр

PF220 100 W

1 шт.

Документация на USB флэш-накопителе или CD-диске в составе:

Руководство по эксплуатации

Руководство по эксплуатации.

ПБКМ.421451.301 РЭ

1 экз. 1)

Наименование

Обозначение

Количество

Функции РЗиА линии 6-35 кВ Руководство по эксплуатации.

ПБКМ.421451.301 РЭ1

1 экз. 1) 2)

Функции РЗиА ввода 6-35 кВ Руководство по эксплуатации.

ПБКМ.421451.301 РЭ2

1 экз. 1) 2)

Функции РЗиА секционного выключателя 6-35 кВ Руководство по эксплуатации. Функции РЗиА

ПБКМ.421451.301 РЭ3

1 экз. 1) 2)

трансформатора напряжения 6-35 кВ Терминалы релейной защиты и автоматики

ПБКМ.421451.301 РЭ4

1 экз. 1) 2)

многофункциональные 6-35кВ ARIS-23xx. Инструкция эксплуатационная специальная Устройство человеко-машинного взаимодействия

ПБКМ.421451.301 ИС

1 экз. 1)

(ИЧМ). Инструкция эксплуатационная специальная

ПБКМ.421451.301 ИС1

1 экз. 1)

Методические указания по расчету уставок

ПБКМ.421451.301 РРУ1

1 экз. 1)

Методика поверки

-

1 экз. 1) 4)

Копия сертификата об утверждении типа СИ

-

1 экз. 1) 4)

Копия описания типа

-

1 экз. 1) 4)

Формуляр

ПБКМ.421451.301 ФО

1 экз.

Электронная ключ-карта

EKey.1

1 шт.

Запасные части и инструментальные принадлежности по ведомости ЗИП

-

1 комплект 3)

1) На партию ARIS-23xx поставляется один USB флэш-накопитель или CD-диск.

2) Комплект документации определяется типом поставляемого терминала.

  • 3) Состав комплекта ЗИП определяется по согласованию с Заказчиком.

  • 4) Поставляется по требованию Заказчика.

Сведения о методиках (методах) измерений

приведены в п. 1.4 ПБКМ.421451.301 РЭ «Терминалы релейной защиты и автоматики многофункциональные для сетей 6 - 35 кВ ARIS-23xx. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»

ГОСТ 30804.4.30-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии»

Приказ Федерального агентства по техническому регулированию и метрологии от 01 октября 2018 года № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»

Приказ Федерального агентства по техническому регулированию и метрологии от 03 сентября 2021 года № 1942 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2409 Гц»

Приказ Федерального агентства по техническому регулированию и метрологии от 17 марта 2022 года № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 140-8 до 100 А в диапазоне частот от 1-10-1 до 1406 Гц»

Приказ Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 года № 1621 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»

Приказ Федерального агентства по техническому регулированию и метрологии от 23 июля 2021 г. № 1436 «Об утверждении Государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»

ПБКМ.421451.301 ТУ «Терминалы релейной защиты и автоматики многофункциональные для сетей 6-35 кВ ARIS-23xx. Технические условия»

Изготовитель

Общество с ограниченной ответственностью «Прософт-Системы»

(ООО «Прософт-Системы»)

ИНН 6660149600

Адрес места осуществления деятельности: 620085, г. Екатеринбург, ул. Дорожная, д. 37

Телефон: +7 (343) 356-51-11

Факс: +7 (343) 310-01-06

Web-сайт: www.prosoftsystems.ru

E-mail: info@prosoftsystems.ru

Испытательный центр

Общество с ограниченной ответственностью «Испытательный центр разработок в области метрологии»

Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35,36

Телефон: +7 (495) 278-02-48

E-mail: info@ic-rm.ru

Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311390 от 18.11.2015 г.

В части вносимых изменений

Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО»

(ООО «НИЦ «ЭНЕРГО»)

Место нахождения и адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./пом. 1/1, ком. 14-17

Уникальный номер записи об аккредитации в Реестре аккредитованных лиц RA.RU.314019




Приказ Росстандарта №2130 от 02.10.2025, https://oei-analitika.ru

—v—

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ

РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

02 октября 2025 г.                                                                    уо        2130

Москва

О внесении изменений в сведения об утвержденном типе средства измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

  • 1. Внести изменения в сведения об утвержденном типе средства измерений в части сведений о месте осуществления деятельности изготовителя утвержденного типа средства измерений, согласно приложению к настоящему приказу.

  • 2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.

  • 3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

  • 4. Контроль за исполнением настоящего приказа оставляю за собой.

    Заместитель

    / \ Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому

    регулированию и метрологии

    СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

    Е.Р. Лазаренко

Сертификат: 7B1801563EA497F787EAF40A918A8D6F

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 19.05.2025 до 12.08.2026

\__________________/




ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от «_2 »    _кт_бр_    2025 г. № _13_

Сведения

об утвержденном типе средства измерений, подлежащие изменению в части сведений о месте осуществления деятельности изготовителя

п/п

Наименование типа

Обозначение

типа

Регистрационный номер в ФИФ

Изготовитель

Место осуществления деятельности Изготовителя

Заявитель

Прежний адрес

Новый адрес

1

2

3

4

5

6

7

8

1.

Терминалы релейной защиты и автоматики многофункциональные для сетей 6-35 кВ

ARIS-23xx

79983-20

Общество с ограниченной ответственностью «Прософт-Системы» (ООО «Прософт-

Системы»),

г. Екатеринбург

Адрес: 620102, г.

Екатеринбург, ул. Волгоградская, 194а

Адрес места осуществления деятельности: 620085, г. Екатеринбург, ул. Дорожная, д. 37

Общество с ограниченной ответственностью «Прософт-Системы» (ООО «Прософт-Системы»), г. Екатеринбург




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
