МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

10 января 2017 г.

Москва

О внесении изменений в описание типа на преобразователи вторичные серии Т, модификаций T32.1S, T32.3S

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением АО «ВИКА МЕРА» от 10 октября 2016 г. № 2016-10-004 приказываю:

  • 1. Внести изменения в описание типа на преобразователи вторичные серии Т, модификаций T32.1S, T32.3S, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 50958-12, изложив его в новой редакции согласно приложению к настоящему приказу.

  • 2. Управлению метрологии (Р.А.Родин) оформить новое описание типа средства измерений.

  • 3. Контроль за исполнением настоящего приказа оставляю за собой.

    Заместитель Руководителя

    /--------------------

    Подлинник электронного документа, п хранится в системе электронного до Федеральное агентство по техническому метрологии.

    Приказ Росстандарта №1 от 10.01.2017, https://oei-analitika.ru

    'А,

    Голубев

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭН

Сертификат: 61DA1E000300E901C1ED кому выдан: Голубев Сергей Сергеевич Действителен: с 17.11.2016 до 17.11.2017 Приложение к приказу Федерального агентства по техническому регулированию и метрологии

от «10» января 2017 г. № 1

Изменения в описание типа на преобразователи вторичные серии Т, модификаций T32.1S, T32.3S

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи вторичные серии Т, модификаций T32.1S, T32.3S

Назначение средства измерений

Преобразователи вторичные серии Т, модификаций T32.1S, T32.3S (далее -преобразователи) предназначены для преобразования входных сигналов первичных измерительных преобразователей при измерении температуры различных сред.

Описание средства измерений

Принцип действия преобразователей основан на преобразовании сигнала от датчиков температуры. Сигнал от термопреобразователей сопротивления (ТС), термопар (ТП) и других датчиков, линеаризуется, масштабируется и преобразуется в постоянный электрический ток в конфигурируемом диапазоне в пределах (4 - 20) мА (20 - 4) мА, линейный по отношению к температуре, сопротивлению, или напряжению первичного преобразователя температуры. Преобразователи осуществляют контроль целостности цепи подключенного к нему первичного преобразователя. При включении напряжения питания преобразователь выполняет самотестирование. Преобразователи, выполненные в виде блоков с клеммами, различаются габаритными размерами и способами установки: T32.1S -предназначен для монтажа в соединительную головку термометра, T32.3S - для установки на DIN-рейку.

При помощи персонального компьютера или НАЯТ®-коммуникатора возможно осуществлять конфигурирование преобразователей, передачу, запоминание и обработку измерительной информации по HART® протоколу.

Маркировка взрывозащиты: 0ExiaIICT4/T5/T6; lExibIICT4/T5/T6; 2ExicIICT4/T5/T6; ExnAIIT4/T5/T6; DIP A20 TA 120 °C; DIP A21 TA 120 °C.

Общий вид средства измерений представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

Приказ Росстандарта №1 от 10.01.2017, https://oei-analitika.ru

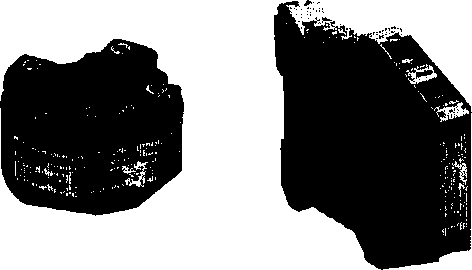

Рисунок 1 - Общий вид преобразователей (слева направо T32.1S и T32.3S)

Приказ Росстандарта №1 от 10.01.2017, https://oei-analitika.ru

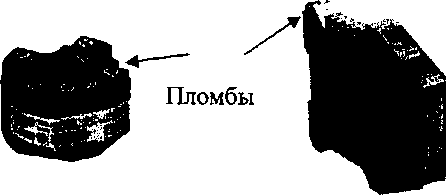

Рисунок 2 - Схема пломбировки от несанкционированного доступа.

Программное обеспечение

Уровень защиты программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «средний» по Р50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Тип ПО

встроенное

внешнее

Идентификационное наименование ПО

FWT32

WIKA Т32

Номер версии (идентификационный номер) ПО

не ниже 2.2.3

не ниже VI.51

Преобразователь функционирует под управлением встроенного специального программного обеспечения, которое является его неотъемлемой частью. Программное обеспечение осуществляет функции сбора, хранения, обработки и представления измерительной информации.

Помимо выбора типа, диапазона измерений и контроля целостности цепи первичных преобразователей, программное обеспечение выполняет функцию сигнализации и демпфирования. При подключении к преобразователю двух первичных преобразователей встроенного программное обеспечение позволяет осуществлять такие функции, как дублирование одним первичным преобразователем другого, усреднение результатов измерений, отображение большего или меньшего из значений температуры, измеренных двумя первичными преобразователями, а также разности значений температуры.

Также в свободном доступе на сайте www.wika.com имеется автономное ПО «WIKA Т32» для персонального компьютера, которое осуществляет интерфейс пользователя, позволяет производить конфигурирование параметров преобразователя, отображать сообщения об ошибках, измеряемую температуру в виде графика и номер версии встроенного ПО преобразователя (также номер версии ПО отображается на этикетке преобразователя). При помощи данного ПО можно осуществлять индивидуальную линеаризацию характеристики преобразования подключенного первичного преобразователя по индивидуальным значениям температуры (от 2 до 30 значений).

Влияние программного обеспечения учтено при нормировании метрологических характеристик.

Метрологические и технические характеристики

Основные метрологические и технические характеристики приведены в таблицах 2-4. Таблица 2 - Метрологические характеристики.

Элемент на входе

Типы первичных преобразователей

Диапазоны измерений

Пределы      допускаемой

основной       абсолютной

погрешности преобразования сигнала

Минимальный диапазон измерений

1

2

3

4

Термопреобразователи сопротивления

PtlOO (сЮ,00385) JPtlOO (а=0,003916)

Nil00 (а-0,00618)

от -200 до +850 °C от -200 до +500 °C от -60 до +250 °C

±0,10 °C в диапазоне от -200°С до +200 °C;

±(0,1 °C + 0,0001 |Т” - 200 °С|)

выше 200 °C

10 °C или

3,8 Ом (наибольшее значение)

1

2

3

4

Pt х (где 100< х < 1000)

от -200 до +850 °C

Pt х (где х < 100)

Равны значению пределов допускаемой основной абсолютной погрешности PtlOO, умноженному на коэффициент 100/х

Терморезистор

от 0 до 8380 Ом

±0,053 Ом или 0,00015-R1} при R< 890 Ом;

4 Ом

±0,128 Ом или 0,00015-RnpH R<2140 Ом;

±0,263 Ом или 0,00015 R при R<4390 Ом;

±0, 503 Ом или 0,00015 R при R< 8380 Ом

Потенциометр

от 0 до 100 кОм

± (0,005 ■ R)

10 кОм

Термоэлектрические п

эеобразователи

Тип К (NiCr-Ni)

от-150 до+1300°С

±(0,4 °С+0,002-|Т|)

в диапазоне от -150 °C до 0 °C;

±(0,4 °С+0,0004 |Т|) в диапазоне от 0 °C до 1300 °C

50 °C или 2 мВ (наиболып ее значение)

Тип J (Fe-CuNi)

от-150 до +1200 °C

±(0,3 °С+0,002-|Т|) в диапазоне от -150 °C до 0 °C;

±(0,3 °С+0,0003|Т|) выше 0 °C

Тип Е (NiCr-CuNi)

от -150 до +1000 °C

Тип Т (Cu-CuNi)

Тип U2) (Cu-CuNi)

от -150 до +400 °C от -150 до +600 °C

±(0,4 °С+0,002-|Т|) в диапазоне от -150 °C до 0 °C;

±(0,4 °С+0,0001 • |Т|) выше 0 °C

Тип L” (Fe-CuNi)

от-150 до +900 °C

±(0,3 °С+0,001|Т|) в диапазоне от -150 °C до 0 °C;

±(0,3 °С+0,0003 • |Т|) выше 0 °C

Тип N (NiCrSi-NiSi)

от-150 до+1300 °C

±(0,5 °С+0,002 |Т|) в

диапазоне от -150 °C до 0 °C; ±(0,5 °С+0,0003-|Т|) выше 0 °C

Тип R (PtRh-Pt)

Тип S (PtRh-Pt)

от 50 до 1600 °C от 50 до 1600 °C

±(1,45 °С+0,0012-|Т- 400 °С|) в диапазоне от 50 °C до 400 °C;

±(1,45 °С+0,0001-|Т- 400 °С|) в диапазоне от 400 °C до 1600 °C

150 °C

Тип В (PtRh-Pt)

от 450 до 1820 °C

±(1,7 °С+0,002-[Т-1000 °С|) в диапазоне от 450 °C до 1000 °C;

±1,7 °C выше 1000 °C

200 °C

Термодатчик     с

зависимостью напряжения     от

температуры

от -500 до +1800 мВ

±(10 мкВ+ 0,0003-|и“|) при U<1160 мВ;

±(15мкВ+ 0,0007-|U|) выше 1160 мВ

4 мВ

Аналоговый выход

от 4 до 20 мА; от 20 до 4 мА

±(0,0003 (Imax'’-Imi„)) мА

Компенсация холодного спая (КХС)

±0,8 °C

Примечания:

  • 1) В формулах для расчета погрешности буквами Т, R, U, I обозначены измеряемые значения температуры, сопротивления, напряжения, силы постоянного тока соответственно

  • 2) Номинальная статическая характеристика термопары типа L или типа U отличается от приведенной в ГОСТ Р 8.585-2001 и соответствует DIN 43760:1987.

Таблица 3 - Пределы допускаемой дополнительной абсолютной погрешности, вызванной отклонением температуры от +20 до +26 °C на 10 °C, при работе с различными первичными преобразователями

Типы первичных преобразователей

Пределы допускаемой дополнительной абсолютной погрешности, вызванной изменением температуры от +20 до +26°С, на каждые 10 °C

Термопреобразователи сопротивления

1

2

PtlOO   (а=0,00385)

JPtlOO (а=0,003916)

NilOO  (а=0,00618)

± (0,06 °C + 0,000151т2’!)

Pt х (где 100< х < 1000)

Р1х(гдех < 100)

Равны значению пределов допускаемой дополнительной абсолютной погрешности PtlOO, умноженному на коэффициент 100/х

Терморезистор

± (0,01 Ом + 0,0001 • R2’)

Потенциометр

± 0,0001 R

Термоэлектрические преобразователи

Тип Е

± (0,1 °C + 0,00015 • |Т|) выше -150 °C

Тип J

± (0,07 °C + 0,0002 • |Т|) выше -150 °C

Тип Т

Тип U

±(0,07 °C + 0,0004-|Т|) в диапазоне от -150 °C до 0 °C;

± (0,07 °C + 0,0001 • |Т|) выше 0 °C

Тип R

± (0,3 °C + 0,0001 • |Т - 400 °С|) в диапазоне от 50 °C до 1600 °C

Тип S

±(0,3 °C+ 0,00015 |Т- 400 °С|) в диапазоне от 50 °C до 1600 °C

Тип L

±(0,07 °C+ 0,0002 |Т|) в диапазоне от -150 °C до 0 °C;

± (0,07 °C + 0,00015 Т) выше 0 °C

Тип К

±(0,1 °C+ 0,0002 |Т|) в диапазоне от -150 °C до +1300 °C

TnnN

±(0,1 °C+ 0,0005 *|Т|)

в диапазоне от минус 150 °C до 0 °C; ± (0,1 °C + 0,0002 Т) выше 0 °C

Тип В

± (0,4 °C + 0,0002 *|Т- 1000 °С|)

в диапазоне от 450 °C до 1000 °C;

± (0,4 °C + 0,00005 |Т-1000 °С|) выше 1000 °C

Термодатчик с зависимостью напряжения от температуры

± (2 мкВ + 0,0002 • |U2)|) при U < 1160 мВ; ±(100мкВ + 0,0008 ■ |U|)выше 1160мВ

Аналоговый выход

±(0,0003* (I ^щах - Imin)) мА

Компенсация холодного спая (КХС)

±0,1 °C

Примечания'.

  • 1) Для T32.1S с расширенными диапазонами температуры окружающего воздуха в диапазоне от -60 до -40 °C значения погрешности удваиваются;

  • 2) В формулах для расчета погрешности буквами Т, R, U, I обозначены измеряемые значения температуры, сопротивления, напряжения, силы постоянного тока соответственно.

Таблица 4 - Технические характеристики

Наименование характеристики

Значение

Измерительный ток, мА, не более

0,3

Компенсация холодного спая

Есть

Схемы подключений

ТС - 2-х; 3-х; 4-х проводная;

2-х проводная - для остальных первичных преобразователей

Количество измерительных каналов

1 - для 2-х; 3-х; 4-х проводных схем, 2^ - для 2-х проводной схемы

Аналоговый выход, настраиваемый, мА

4-20, 20-4

2-х проводная схема

Пределы выходного сигнала, настраиваемые, мА нижний верхний

  • - неактивный нижний верхний

  • - специальный, подстраиваемый пользователем

нижний

3,8

  • 20.5

3,6

  • 21.5

от 3,6 до 4,0

верхний

от 20,Одо 21,5

Значение тока для сигнализации, настраиваемое, мА

нижнее

3,6 (3,5)

верхнее

21,0 (21,5)

-по умолчанию

нижнее

от 3,5 до 12

верхнее

от 12 до 23

Пределы выходного сигнала в режиме симуляции, мА

от 3,5 до 23

Сопротивление нагрузки

без HART*

Ra<(Ub- 10,5 В)/0,023 А, где Ra(Om), Ub(B)

CHART*

Ra<(Ub -11,5 В)/0,023 А, где RA (Ом), UB(B)

Напряжение питания постоянного тока, В

от 10,5 до 302); от 10,5 до 402); от 10,5 до 423)

Максимальное сопротивление нагрузки, кОм

5

Виброустойчивость

10 g при частоте 10 + 2000 Гц

Условия эксплуатации:

T32.1S

T32.3S

Диапазон температуры окружающего воздуха, °C

от -40 до +85; от -50 до +854); от -60 до +854J

от -40 до +85

Диапазон относительной влажности окружающего воздуха, %

от 5 до 95

от 5 до 95

Условия транспортирования и хранения: Диапазон температуры окружающего воздуха, °C

Диапазон относительной влажности

от -40 до +85

от -40 до +85

окружающего воздуха, %

от 5 до 95

от 5 до 95

Габаритные размеры, мм, не более

диаметр

49,5

высота

28,5

113,6

длина

99

ширина

17,5

Масса, не более, кг

0,07

0,2

Степень защиты от воздействий окружающей среды (соединительные клеммы)

IP00

IP20

Средний срок службы, лет

20

—

Примечания:

1) Второй первичный преобразователь может использоваться для

контроля отклонения

основного первичного преобразователя, измерения разницы или среднего значения

температуры, а также в качестве резервного;

  • 2) Для взрывозащищенных исполнений;

  • 3) Для стандартных исполнений;

  • 4) По дополнительному запросу.

Знак утверждения типа

наносят на титульный лист руководства по эксплуатации типографическим способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Преобразователь

T32.1S (T32.3S)

1 шт.

Руководство по эксплуатации

1 экз.

Методика поверки

МП2411-0080-2012

1 экз.

Поверка

осуществляется по МП 2411-0080-2012 «Преобразователи вторичные серии Т, модификаций T32.1S, T32.3S, фирмы «WIKA Alexander Wiegand SE & Co. KG», Германия. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в июле 2012 г. Основные средства поверки:

  • - Многофункциональный калибратор TRX-IIR в режиме воспроизведения напряжений постоянного тока в диапазонах от -12 до 12 В, погрешность ±(0,01% от показаний +0,005% от диапазона); в режиме измерения силы постоянного тока от 0 до 52 мА, погрешность ±(0,01% от показаний +0,01% от диапазона), в режиме воспроизведения сигналов термопреобразователей сопротивления, диапазон от -200 до +850 °C, погрешность ±(0,005% от показаний + 0,02% от диапазона), в режиме воспроизведения сигналов термопар диапазон от -270 до +1820 °C, погрешность ±(0,005% от показаний + 0,02% от диапазона), регистрационный номер 42789-09;

  • - Многозначная мера электрического сопротивления Р3026, диапазон от 0,01 до 111111,1 Ом, класс точности 0,005, регистрационный номер 8478-04

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений

приведены в руководстве по эксплуатации «Преобразователи вторичные серии Т, модификаций T32.1S , T32.3S фирмы «WIKA Alexander Wiegand SE & Со. KG», Германия».

Нормативные и технические документы, устанавливающие требования к преобразователям вторичным серии Т, модификаций T32.1S, T32.3S

ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы;

ГОСТ Р 8.764-2011 ГСИ. Государственная поверочная схема для средств измерений электрического сопротивления;

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры;

ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия;

Техническая документация фирмы «WIKA Alexander Wiegand SE & Co. KG», Германия.

Изготовитель

Фирма «WIKA Alexander Wiegand SE & Co. KG», Германия

Адрес: Alexander-Wiegand-StraBe 30,63911, Klingenberg/Germany

Телефон (+49) 9372/132-0, факс: (+49) 9372/132-406

Заявитель

АО «ВИКА МЕРА», г. Москва, ИНН 7729346754

Адрес: 127015, г. Москва, ул. Вятская, д. 27, стр. 17

Телефон (495) 648-01-80, факс: (495) 648-01-81/82, E-mail:info@wika.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 190005, г. Санкт-Петербург, Московский пр., 19

Телефон: (812) 251-76-01, факс: (812) 713-01-14

Адрес в Интернет: www.vniim.ru

Адрес электронной почты: info@vniim.ru

Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению поверки, калибровки и испытаний средств измерений RA.RU.311541 от 23 марта 2016 г.



Ссылки на другие приказы Росстандарта

  • №355 от 26.03.2015
  • №1943 от 21.09.2023
  • №571 от 13.05.2016
  • №1672 от 02.08.2017
  • №1955 от 02.12.2020
  • №2097 от 05.10.2017
  • №1723 от 10.08.2021
  • №2476 от 15.11.2017
  • №1725 от 24.12.2015
  • №188 от 06.02.2020
  • №332 от 19.03.2015
  • №1869 от 21.11.2014
  • №370 от 12.02.2007
  • №1128 от 31.05.2017
  • №704 от 11.06.2015
  • №1708 от 09.08.2021
  • №805 от 29.06.2016
  • №1033 от 18.04.2007
  • №1119 от 24.07.2014
  • №69 от 13.01.2022
  • №1907 от 30.12.2005
  • №2280 от 27.09.2024
  • №4978 от 08.12.2010
  • №1186 от 28.05.2019
  • №1151 от 19.12.2012
    • Настройки внешнего вида
    Цветовая схема
    Ширина
    Левая панель
