Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «28» июля 2020 г. № 1300
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Генераторы сигналов СПГ-22, СПГ-22В
Назначение средства измеренийГенераторы сигналов СПГ-22, СПГ-22В (далее по тексту - генераторы) предназначены для формирования стабильных по частоте и мощности сигналов в диапазоне частот от 160 МГц до 20 ГГц.
Генераторы применяются в испытаниях при производстве СВЧ компонентов и систем, антенных измерениях, эксплуатации и ремонте различных радиотехнических устройств, используемых в промышленности.
Описание средства измеренийПринцип действия генераторов заключается в использовании метода косвенного синтеза c применением фазовой автоподстройки частоты по опорному высокостабильному маломощному сигналу встроенного кварцевого генератора частотой 10 МГц.
Конструктивно генераторы выполнены в виде моноблока, управление изменением выходных характеристик обеспечивается с помощью наборных клавиш и валкодера, расположенных на лицевой панели. Сигнал с установленными характеристиками снимается с основного выхода 50 Ом. Предусмотрены входные разъемы BNC для обеспечения внешних модулирующих сигналов. Обеспечивается перестройка сигнала в заданном частотном диапазоне.
Генераторы обеспечивают воспроизведение стабильных по частоте и выходному уровню смодулированных колебаний; воспроизведение сигналов с импульсной модуляцией; управление всеми режимами работы и параметрами генератора осуществляется как вручную, так и дистанционно от внешнего компьютера; автоматическое тестирование и самодиагностику.
Внешний вид генераторов, места пломбировки от несанкционированного доступа и нанесения знака утверждения типа приведены на рисунках 1-4.
место для нанесения наклейки «Знак утверждения типа»

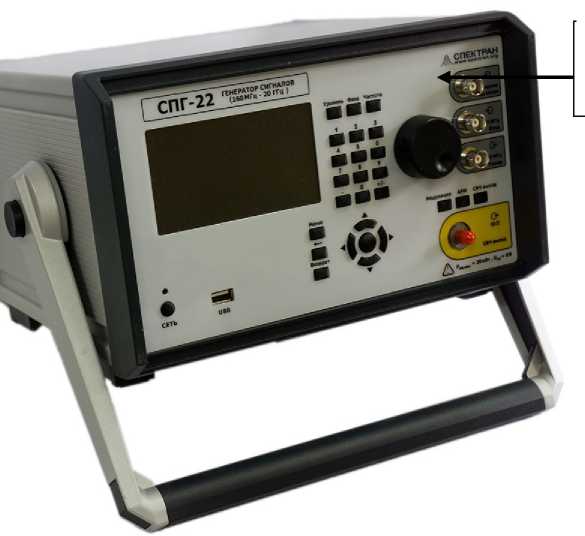

Рисунок 1 - Общий вид генератора

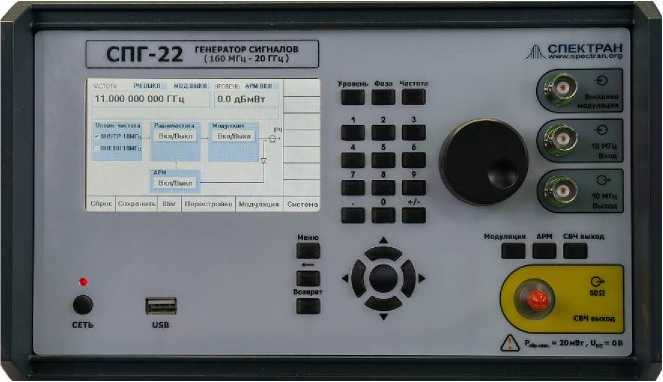

Рисунок 2 - Внешний вид лицевой панели генератора

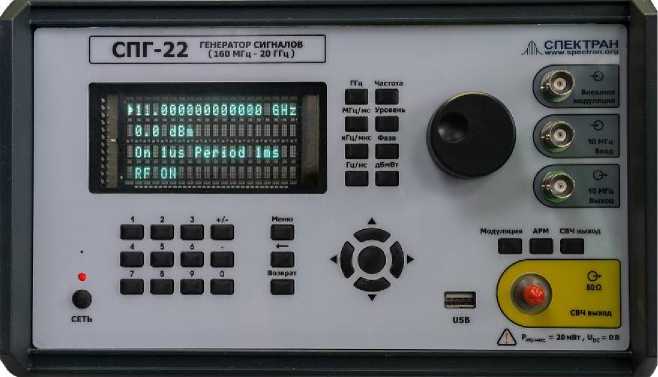

Рисунок 3 - Внешний вид лицевой панели генератора
место пломбировки от несанкционированного доступа

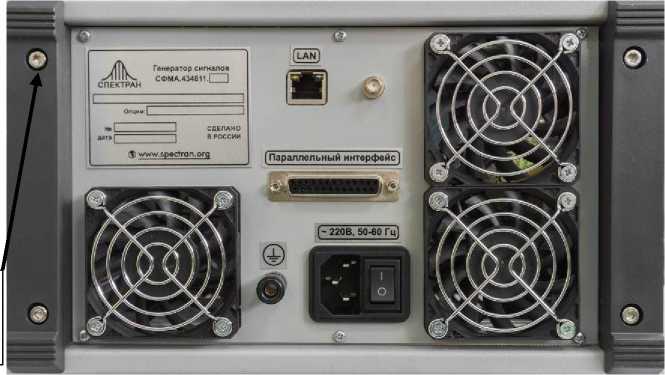

Рисунок 3 - Внешний вид задней панели генератора
Программное обеспечение (ПО) представляет собой программный продукт в виде прошиваемой в программируемые микросхемы блока микроконтроллера генератора специальной программы при его изготовлении, который осуществляет управление всеми блоками генератора, математическую обработку результатов измерения, коррекцию частотных характеристик генератора при измерении высокочастотного напряжения, хранение калибровочных констант и организацию связи с другими генераторами через интерфейсы Ethernet и USB. Размещение ПО в программируемые микросхемы блока микроконтроллера генератора исключает возможность доступа и вмешательства. ПО является метрологически значимым. Идентификационные данные ПО генератора приведены в таблице 1.
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора |
|
СПГ-22В |
Конфигурационный файл ПЛИС gen spg v.jic |
- |
F35D8253 |
md5 |
|
Исполняемый код контроллером синтезатора ctrt synt v.hex |
- |
379A22BA |
md5 | |
|
Исполняемый код системы визуализации visual v.hex |
- |
CB2690F2 |
md5 | |
|
СПГ-22 |
Конфигурационный файл ПЛИС gen spg.jic |
- |
BB271B45 |
md5 |
|
Исполняемый код контроллером синтезатора ctrt synt.hex |
- |
3FE71A90 |
md5 | |
|
Исполняемый код системы визуализации visual.hex |
- |
96B5194B |
md5 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «Высокий» в соответствии с Р 50.2.077 - 2014.
Метрологические и технические характеристикиМетрологические характеристики генераторов приведены в таблице 2.
Таблица 2
|
Наименование параметра или характеристики |
Значение характеристики |
|
Диапазон рабочих частот, ГГ ц |
от 0,16 до 20 |
|
Пределы допускаемой относительной погрешности установки |
+ 2-10-7 |
|
частоты | |
|
Диапазон установки уровня выходной мощности, дБм: - генератор сигналов СПГ-22; |
от - 20 до + 10 |
|
- генератор сигналов СПГ-22В. |
от - 90 до + 10 |
|
Пределы допускаемой абсолютной погрешности установки уровня выходной мощности, в диапазоне уровня выходной мощности, дБм: - свыше минус 20 до 10 дБм; |
±0,8 |
|
- от минус 90 до минус 20. |
±1,5 |
|
Относительный уровень гармонических составляющих немодулированного выходного сигнала, в диапазоне частот, дБн: - от 160 до 400 МГц; |
- 25 |
|
- свыше 400 до 20000 МГц. |
- 50 |
|
Уровень негармонических составляющих спектра выходного сигнала при отстройке от несущей далее 1 кГц, дБн, не более |
- 70 |
|
Уровень субгармонических и комбинационных составляющих спектра выходного сигнала, дБн, не более |
- 60 |
|
Уровень фазовых шумов на частоте настройки несущей, при отстройке от несущей, дБн/Гц, не более: - 200 МГц, 10 кГц; |
- 135 |
|
- 200 МГц, 10 МГц; |
- 140 |
|
- 20 ГГц, 10 кГц; |
- 95 |
|
- 20 ГГц, 10 МГц. |
- 110 |
|
Параметры сигнала в режиме импульсной модуляции: - длительность импульса, мкс; |
от 0,1 до 1 -106 |
|
- длительность нарастания, спада фронта радиоимпульса, нс, не более; |
20 |
|
- период повторения импульсов, мкс |
от 0,2 до 0,99-106 |
Технические характеристики генераторов приведены в таблице 3.
Таблица 3
|
Наименование параметра или характеристики |
Значение характеристики |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
300х270х205 |
|
Масса, кг, не более |
6,0 |
|
Рабочие условия эксплуатации: | |
|
температура окружающего воздуха, °С |
от + 15 до + 25 |
|
относительная влажность воздуха при температуре 20 °С, % |
до 80 |
|
атмосферное давление, мм рт. ст. |
от 630 до 800 |
наносится типографским способом на титульный лист эксплуатационной документации и на внешнюю поверхность генераторов в виде наклейки.
Комплектность средства измеренийТаблица 4 - Комплектность
|
Наименование |
Количество |
|
генератор СПГ-22, (или СПГ-22В) |
1 шт. |
|
эксплуатационная документация |
1 к-т |
|
методика поверки |
1 шт.; |
осуществляется по документу МП 71411-18 «Инструкция. Генераторы сигналов СПГ-22, СПГ-22В. Методика поверки», утвержденному ФГБУ «ГНМЦ» Минобороны России 09.01.2018 г.
Основные средства поверки:
- компаратор частотный ЧК7-1011 (Рег. № 35168-07);
- частотомер универсальный Ч3-89 (Рег. №47058-11);
- установка для измерения ослабления Д1-24/1 (Рег. №285333-04);
- анализатор электрических цепей и сигналов комбинированный портативный FieldFox N9951A (Рег. №68075-17);
-
- ваттметр поглощаемой мощности СВЧ NRP40T (Рег. № 69958-17);
-
- осциллограф цифровой DL9240 (Рег. №39514-08);
-
- анализатор фазового шума FSWP26 (Рег. №63528-16).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к генераторам сигналов СПГ-22, СПГ-22ВГОСТ 13317-89 «Элементы соединений СВЧ трактов радиоизмерительных приборов. Присоединительные размеры».
ГОСТ 8.322-78. ГСИ. Генераторы сигналов измерительные. Методы и средства поверки в диапазоне частот 0,03-17,44 ГГц
ИзготовительОбщество с ограниченной ответственностью «Научно-производственное объединение «Спектран» (ООО «НПО «Спектран»)
ИНН 6452138534
Адрес: 410002, г. Саратов, ул. Московская, д. 66
Телефон/факс: (845) 274-03-22
E-mail: info@sspectran.org
Испытательный центрФедеральное государственное бюджетное учреждение «Главный научный метрологический центр» Министерства обороны Российской Федерации
Адрес: 141006, Московская область, г. Мытищи, ул. Комарова, 13
Телефон (495) 583-99-23, факс: (495) 583-99-48
Аттестат аккредитации ФГБУ «ГНМЦ» Минобороны России по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311314 от 13.10.2015 г.
