МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

04 апреля 2022 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, не влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

(-------------------------------\

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 02A929B5000BAEF7814AB38FF70B046437 Кому выдан: Шалаев Антон Павлович Действителен: с 27.12.2021 до 27.12.2022

ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «4» апреля 2022 г. № 844

Сведения об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, не влияющих на метрологические характеристики средств измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «4» апреля 2022 г. № 844

Лист № 1 Регистрационный № 43221-09                                           Всего листов 14

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии филиала ОАО «ТГК-9» «Свердловский» Ново-Свердловская ТЭЦ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии филиала ОАО «ТГК-9» «Свердловский» Ново-Свердловская ТЭЦ (далее -АИИС КУЭ) предназначена для измерений активной и реактивной электрической энергии и мощности, автоматизированного сбора, накопления и обработки информации о генерации, отпуске и потреблении электрической энергии и мощности за установленные интервалы времени, хранения и отображения полученной информации, формирования отчетов по генерации, отпуску и потреблению электроэнергии для Администратора торговой системы, Системного оператора и смежных участников оптового рынка электроэнергии.

АИИС КУЭ представляет собой многофункциональную трехуровневую систему с централизованным управлением и распределенной функцией измерения.

АИИС КУЭ решает следующие задачи:

- измерение 30-минутных приращений активной и реактивной электрической энергии;

- периодический (1 раз в сутки) и/или по запросу автоматический сбор привязанных к единому календарному времени результатов измерений приращений активной и реактивной электрической энергии с заданной дискретностью учета (30 минут);

- хранение результатов измерений в специализированной базе данных, отвечающей требованиям повышенной защищенности от потери информации (резервирование баз данных) и от несанкционированного доступа;

- передача организациям-участникам оптового рынка электроэнергии результатов измерений;

- предоставление по запросу контрольного доступа к результатам измерений, данных о состоянии объектов и средств измерений со стороны серверов организаций-участников оптового рынка электроэнергии;

- обеспечение защиты оборудования, программного обеспечения и данных от несанкционированного доступа на физическом и программном уровне (установка паролей и т.д.);

- диагностика и мониторинг функционирования технических и программных средств АИИС КУЭ;

- конфигурирование и настройка параметров АИИС КУЭ;

- ведение системы обеспечения единого времени (СОЕВ) в АИИС КУЭ (коррекция времени).

АИИС КУЭ построена на базе комплекса программно-технического измерительного (ПТК) ЭКОМ, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (Рег. №) 19542-05, и включает в себя средства измерений, указанные в таблице 2.

АИИС КУЭ включает в себя следующие уровни:

Первый уровень - двадцать один измерительно-информационный комплекс точек измерения электроэнергии (ИИК ТИ), предназначенный для измерения и учета электрической энергии и мощности и построенный на базе следующих средств измерений: измерительных трансформаторов тока (ТТ), измерительных трансформаторов напряжения (ТН), счетчиков активной и реактивной электроэнергии (счетчики), установленных на объектах, указанных в таблице 2.

Второй уровень АИИС КУЭ включает в себя информационно-вычислительный комплекс электроустановки (ИВКЭ), в состав которого входят:

- технические средства приема-передачи данных (каналообразующая аппаратура);

- УСПД ЭКОМ-3000, оснащенное устройством синхронизации времени.

Третий уровень АИИС КУЭ включает в себя информационно-вычислительный комплекс (ИВК), который состоит из:

- технических средств для организации локальной вычислительной сети, разграничения прав доступа к информации, приема-передачи данных (каналообразующая аппаратура);

- компьютера в серверном исполнении (сервер баз данных) и автоматизированных рабочих мест (АРМ), оснащенных специализированными программными комплексами (ПК) «Энергосфера» из состава ПТК ЭКОМ.

Система обеспечения единого времени на базе GPS-приемника сигналов точного времени обеспечивает синхронизацию времени на всех уровнях АИИС КУЭ.

Первый уровень АИИС КУЭ обеспечивает автоматическое проведение измерений в точках измерений. Измерительные трансформаторы тока и напряжения АИИС КУЭ преобразуют входные токи и напряжения в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы счетчиков электрической энергии. Счетчик электрической энергии с заданной периодичностью измеряет входные значения токов и напряжений и использует полученные значения для расчетов средней за период активной и полной мощности. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности. Полученные результаты интегрируются на получасовых интервалах и сохраняются во внутреннем формате в памяти счетчика с привязкой к текущему времени (профили нагрузки).

Цифровой сигнал с выходов счетчиков поступает на вход УСПД, которое выполняет следующие функции:

• - сбор измерительной и диагностической информации с ИИК ТИ;

• - контроль достоверности измерительной информации;

• - ведение журнала событий УСПД;

• - предоставление доступа к собранной информации и журналу событий;

• - периодическую синхронизацию времени в УСПД и в обслуживаемых УСПД счетчиках электроэнергии.

Второй уровень АИИС КУЭ обеспечивает:

• - диагностику работы технических средств;

• - хранение данных о состоянии средств измерений;

• - предоставление пользователям и эксплуатационному персоналу регламентированного доступа к данным;

• - аппаратную и программную защиту от несанкционированного изменения параметров и любого изменения данных.

Третий уровень АИИС КУЭ обеспечивает:

- автоматический сбор и хранение результатов измерений;

- обработку результатов измерений, в том числе умножение на коэффициенты трансформации используемых трансформаторов тока и напряжения;

- автоматическую диагностику состояния средств измерений;

- контроль достоверности результатов измерений;

- формирование архива измеренных величин;

- формирование архива технической и диагностической информации;

- доступ к коммерческой информации;

- доступ к технологической и диагностической информации;

- формирование сальдо по электропотреблению;

- контроль за состоянием программно-технических средств АИИС КУЭ;

• - подготовка отчета в XML-формате для передачи требуемых данных в АО «АТС» по электронной почте;

• - заверение подготовленного отчета электронно-цифровой подписью и отправка его в АО «АТС» по электронной почте:

• - доступ ИАСУ КУ АО «АТС» к информации АИИС КУЭ в рамках процедуры технического контроля.

СОЕВ АИИС КУЭ обеспечивает автоматическое измерение времени и ведение календаря с помощью внутренних часов счетчиков ИИК, УСПД и сервера баз данных. Синхронизация системного времени с календарным обеспечивается с помощью встроенного в УСПД ЭКОМ-3000 устройства синхронизации времени, выполненного на основе GPS-приемника сигналов точного времени от спутников глобальной системы позиционирования. Время УСПД синхронизировано с временем приемника. Пределы допускаемой абсолютной погрешности отсчета текущего календарного времени УСПД с модулем GPS на интервале одни сутки ±1 секунда. УСПД осуществляет коррекцию времени сервера и счетчиков. Сличение времени сервера с временем УСПД осуществляется каждые 2 минуты, и корректировка времени выполняется при расхождении времени сервера и УСПД ±2 с. Сличение времени счетчиков СЭТ-4ТМ.03 с временем УСПД осуществляется при каждом сеансе связи каждые 30 минут, корректировка времени счетчиков при расхождении ±3 с.

Журналы событий счетчиков электрической энергии и УСПД ЭКОМ-3000 отражают: время (дата, часы, минуты) коррекции часов указанных устройств и расхождение времени в секундах корректируемого и корректирующего устройства в момент непосредственно предшествующий корректировке.

К средству измерений данного типа относится система автоматизированная информационно-измерительная коммерческого учета электроэнергии филиала ОАО «ТГК-9» «Свердловский» Ново-Свердловская ТЭЦ, заводской номер 01. Заводской номер нанесен в Разделе 2 Формуляра 115.1.01.ЭТ.ФО типографским способом.

Нанесение знака поверки на средство измерений не предусмотрено.

В АИИС КУЭ используется программное обеспечение ПК «Энергосфера». Идентификационные данные метрологически значимой части программного обеспечения (ПО) АИИС КУЭ указаны в таблице 1.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Состав измерительных каналов (ИК) АНИС КУЭ и их основные метрологические и технические характеристики приведены в таблицах 2, 3, 4.

Таблица 2 - Состав ИК

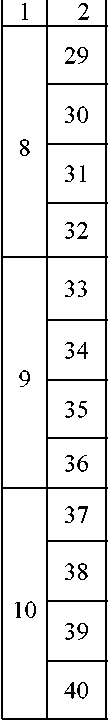

Продолжение таблицы 2

активная прием

активная отдача

реактивная прием

реактивная отдача

активная прием

активная отдача

реактивная прием

реактивная отдача

активная прием

активная отдача

реактивная прием

реактивная отдача

Продолжение таблицы 2

Продолжение таблицы 2

Продолжение таблицы 2

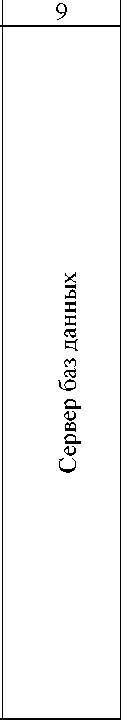

Таблица 3 - Основные метрологические характеристики ИК

Таблица 4 - Основные технические характеристики

Надежность системных решений:

• - резервирование питания УСПД с помощью источника бесперебойного питания и АВР;

• - резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии по электронной почте.

Регистрация событий:

а) в журнале события счетчика:

• -  параметрирования;

• -  пропадания напряжения;

• -  коррекции времени в счетчике;

б) журнал УСПД:

• -  параметрирования;

• -  пропадания напряжения;

• - коррекции времени в УСПД.

Защищенность применяемых компонентов:

а) механическая защита от несанкционированного доступа и опломбирование:

• -  электросчетчика;

• - промежуточных клеммников вторичных цепей напряжения;

• -  испытательной коробки;

• - УСПД;

• -  сервера;

б) защита информации на программном уровне:

• -  результатов измерений (при передаче, возможность использования цифровой подписи);

• -  установка пароля на счетчик;

• - установка пароля на УСПД;

• -  установка пароля на сервер.

Глубина хранения информации:

• - электросчетчик - тридцатиминутный профиль нагрузки в двух направлениях не менее 100 суток; при отключении питания - не менее 10 лет;

• - УСПД - суточные данные о тридцатиминутных значениях электропотребления по каждому каналу и электропотребление за месяц по каждому каналу - 100 суток (функция автоматизирована); сохранение информации при отключении питания - 3 года;

• - ИВК - хранение результатов измерений и информации состояний средств измерений за весь срок эксплуатации системы.

наносится типографским способом на титульные листы эксплуатационной документации АИИС КУЭ.

Комплектность АИИС КУЭ определяется проектной и эксплуатационной документацией на систему. В комплект поставки входит техническая документация на систему и на комплектующие средства измерений. Комплектность АИИС КУЭ представлена в таблице 5.

Сведения о методиках (методах) измерений приведены в Разделе 3 Формуляра 115.1.01. ЭТ.ФО.

Нормативные документы, устанавливающие требования к системе автоматизированной информационно-измерительной коммерческого учета электроэнергии филиала ОАО «ТГК-9» «Свердловский» Ново-Свердловская ТЭЦ

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.

Общество с ограниченной ответственностью Научно-производственная фирма

«Телемеханик» (ООО НПФ «Телемеханик»)

ИНН 6661055401

Адрес: 620102, г. Екатеринбург, ул. Шаумяна, 83, оф. 403

Телефон: +7 (343) 234-63-05, +7 (343) 234-63-02

Уральский научно-исследовательский институт метрологии - филиал ФГУП

«Всероссийского научно-исследовательского института метрологии им. Д.И.Менделеева» Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4 Телефон: +7 (343) 350-26-18 Факс: +7 (343) 350-20-39

Е-mail: uniim@uniim.ru

Уникальный номер в реестре аккредитованных лиц УНИИМ - филиала ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311373 от 19.10.2015 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «4» апреля 2022 г. № 844

Лист № 1 Регистрационный № 80132-20 Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы паров этанола в выдыхаемом воздухе Tigon

Анализаторы паров этанола в выдыхаемом воздухе Tigon (далее по тексту -анализаторы) предназначены для экспрессного измерения массовой концентрации паров этанола в отобранной пробе выдыхаемого воздуха.

Анализаторы являются портативными автоматическими приборами циклического действия. Работа анализаторов полностью автоматизирована, этапы подготовки и проведения измерений сопровождаются текстовыми сообщениями и/или звуковыми сигналами.

Принцип действия анализаторов основан на применении электрохимического датчика для измерения массовой концентрации паров этанола в анализируемом воздухе.

Анализаторы выпускаются в следующих исполнениях (модификациях): Р-6000, Р-8800, М-3003, отличающихся исполнением, масса-габаритными параметрами, наличием встроенного принтера и дисплеем (у М-3003 - выносной принтер и жидкокристаллический дисплей).

Таблица 1 - Информация, содержащаяся в распечатанном протоколе измерений

Управление работой анализаторов производится с помощью трех кнопок на лицевой панели, системы меню и сенсорного дисплея (для модификаций Р-6000, Р-8800). Питание анализаторов осуществляется от литий-ионного аккумулятора.

Конструктивно анализаторы выполнены в виде моноблока. В верхней части прибора расположен порт для отбора пробы и гнездо для мундштука. На лицевой панели располагаются дисплей и кнопки управления, на заднюю панель клеится этикетка с информацией об анализаторе. Встроенный принтер расположен в нижней части приборов Tigon P-6000 и Tigon P-8800. При включении подается напряжение на схему анализаторов, при этом начинается процедура автотестирования. На дисплее отображаются результаты измерений, сообщения о режимах работы анализатора, о состоянии заряда батареек и вспомогательная информация.

Микропроцессор анализаторов управляет всеми режимами работы и преобразует выходные сигналы измерительного датчика в показания. Микропроцессор полностью контролирует все этапы выполнения измерения, и любое нарушение процедуры отображается на дисплее в виде соответствующего предупреждения.

Доступ в режим корректировки показаний анализаторов защищен программным способом. В анализаторах механические узлы регулировки отсутствуют, пломбирование не предусмотрено.

Внешний вид анализаторов и пример распечатанного протокола измерения представлен на рисунках 1-2. Знак поверки наносится на свидетельство о поверке или в паспорт (при первичной поверке до ввода в эксплуатацию).

Tigon P-6000

Tigon P-8800 Tigon M-3003

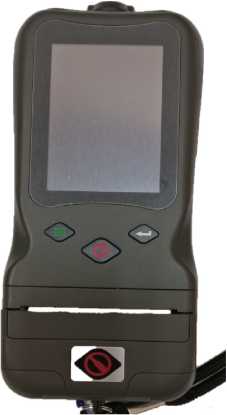

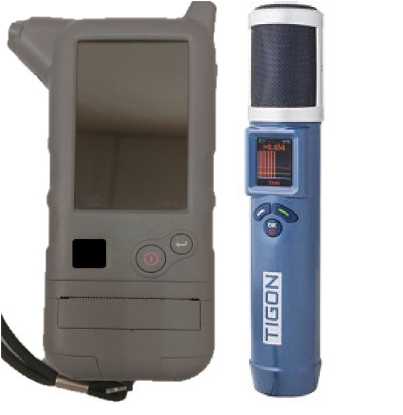

Рисунок 1 - Внешний вид анализаторов паров этанола в выдыхаемом воздухе Tigon

Р-6000

Версия:1. 5. 26RL сер.No:   A6S0006

Счетчик: 1

Дата :  2019/08/16

Время:  14:28

’20?9/08/16

Конц, алкоголя

0.492мг/л

№а в т о м :

Рисунок 2 - Пример протокола измерений

Анализаторы имеют встроенное, программное обеспечение (ПО), предназначенное для обработки измерительной информации. Встроенное ПО обеспечивает выполнение следующих основных функций:

• - обработку измерительной информации;

• - диагностику аппаратной части анализатора;

• - проведение настройки анализатора;

• - отображения результатов измерений на дисплее.

Идентификационные данные программного обеспечения приведены в таблице 2.

Таблица 2 - Идентификационные данные программного обеспечения анализаторов Tigon

Влияние встроенного программного обеспечения анализаторов учтено при нормировании метрологических характеристик.

Анализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - «средний» по Р 50.2.077-2014.

Метрологические и технические характеристики анализаторов приведены в таблицах 3 и 4.

Таблица 3 - Метрологические характеристики анализаторов

Таблица 4 - Основные технические характеристики анализаторов

Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации.

Комплектность средства измерений

Комплектность средства измерений представлена в таблице 5.

Таблица 5 - Комплектность средства измерений

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Приказ № 3452 от 30.12.2019 «Об утверждении Государственной поверочной схемы для средств измерений содержания этанола в газовых средах»

Приказ Минздрава России от 21.02.2014 г. № 81н «Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений, выполняемых при осуществлении деятельности в области здравоохранения, и обязательных метрологических требований к ним, в том числе показателей точности измерений», пункт 11

Приказ МВД России от 08.11.2012 г. № 1014 «Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и обязательных метрологических требований к ним», пункт 104

ГОСТ Р 54794-2011 Анализаторы паров этанола. Общие технические условия

ГОСТ Р 50444-2020 Приборы, аппараты и оборудование медицинские. Общие технические требования

Техническая документация фирмы - изготовителя ООО «АРИДЕС», Республика Армения

Общество с ограниченной ответственностью «АРИДЕС» (ООО «АРИДЕС»), Республика Армения

Адрес: ул. Раффи, 111, Малатия-Себастия, 0064 Ереван, Армения

Тел.: +37411 26 99 50

Факс: +37411 26 99 50

Web-сайт: www.arides.am

E-mail: info@arides.am

Общество с ограниченной ответственностью ООО «ИНЭКС СЕРТ» (ООО «ИНЭКС СЕРТ») Адрес: 121471, г. Москва, ул. Маршала Неделина, д. 34 корп. 2, пом. I, ком 6.

Телефон: +7 (495) 664-23-42

Web-сайт: http://www.inexcert.ru

E-mail: info@inexcert.ru

Аттестат аккредитации ООО «ИНЭКС СЕРТ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.312302 от 14.09.2017.
