МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

31 января 2018 г.

Москва

О переоформлении, продлении срока действия свидетельства об утверждении типа средства измерений № 49958 «Датчики давления ДАЭ 100» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями АО «НИИФИ» от 06 декабря 2017 г. № 15/316П, № 15/317П и № 15/318П п р и к а з ы в а ю:

• 1. Внести изменения в описание типа на датчики давления ДАЭ 100, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 52833-13, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Переоформить свидетельство об утверждении типа № 49958 «Датчики давления ДАЭ 100», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 52833-13, в связи с изменением организационно-правовой формы предприятия-изготовителя с ОАО «НИИФИ», г. Пенза на АО «НИИФИ», г. Пенза.

• 3. Продлить срок действия свидетельства об утверждении типа средств измерений № 49958 «Датчики давления ДАЭ 100» на последующие 5 лет.

  4. Управлению метродегнн (EiP. Лазаренко), ФГУГк (А.Ю.Кузин) обеспечить в оформление свидетельства юридическому лицу или ин, i

  сосРРветегаяи¹ Ащ^яистсетййньш хранится в системе электронного документооборота

  : о1Г₽р0аниега^нтмн'тгр^

  метрологии,                  ¹

«ВНИИМС» регламентом и выдачу его

5. Контроль за исполг ением настоящего приказа оставляю з i собой.

^г                        сертификат: OOE1036ECDC011E78(JDAE0071B1B53CD41

Заместитель Руководителя

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «31» января 2018 г. № 178

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики давления ДАЭ 100

Датчики давления ДАЭ 100 (далее - датчик) предназначены для измерений абсолютного медленноменяющегося давления жидких и газообразных агрессивных и неагрессивных сред.

Основным узлом датчика является элемент чувствительный (ЧЭ), который состоит из кристалла соединенного электростатическим способом со стеклянной шайбой в вакууме. Внутри ЧЭ между кристаллом и стеклянной шайбой находится вакуумированная полость, обеспечивающая измерение абсолютных давлений. ЧЭ с помощью эпоксидного клея ВК-9 жестко крепится на колодке контактной.

Кристалл выполнен в виде квадрата, с центральной тонкой частью, обеспечивающей измерение давлений, и представляет собой монокристалл кремния. На рабочей части кристалла методом диффузии сформированы тензорезисторы, объединенные в мостовую цепь. На периферийной части кристалла методом ионной имплантации сформирован терморезистор.

Металлическая мембрана приварена к корпусу аргонодуговой сваркой и обеспечивает герметичность датчика со стороны измеряемой среды и работоспособность в агрессивных средах. Соединение контактных площадок тензомоста кристалла осуществляется золотыми проводниками, которые развариваются на площадки кристалла и на выводы колодки контактной. Выводы колодки контактной гальванически изолированы от корпуса. В колодку контактную впаяна трубка, через которую осуществляется заполнение внутренней полости датчика жидкостью, осуществляющей передачу давления от металлической мембраны к кристаллу. После заполнения жидкостью трубка обжимается и заваривается. На выводы колодки контактной установлена плата с резисторами для балансировки и термокомпенсации, которая изолирована от окружающей среды с помощью кожуха и клея. Датчик оканчивается гибкими выводами из проводов, которые распаяны на плату.

Принцип действия датчика основан на тензоэффекте в полупроводниках.

По условиям эксплуатации датчик относится к классу 5 по ГОСТ РВ 20.39.301-98, группам 5.2, 5.3 по ГОСТ РВ 20.39.304-98, за исключением факторов по ГОСТ РВ 20.39.304-98: пониженная влажность воздуха, изменение температуры среды, компоненты ракетного топлива, испытательная среда.

Внешний вид датчика приведен на рисунке 1.

Схема места пломбирования датчика приведена на рисунке 2.

Рисунок 1-Внешний вид датчика ДАЭ 100

Крышка

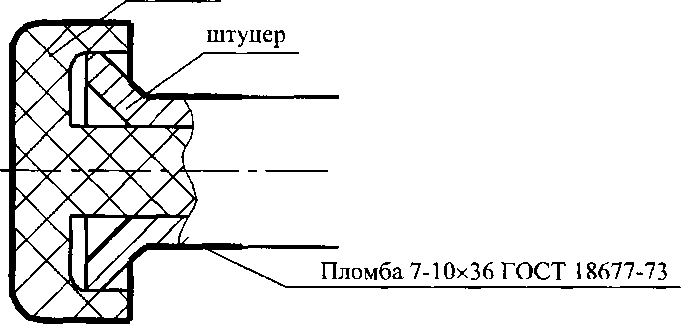

Рисунок 2 - Схема места пломбирования датчика ДАЭ 100

Датчики в зависимости от диапазона измерений и варианта исполнения изготавливают в соответствии с таблицей 1.

Таблица 1

отсутствует.

Таблица 2

Продолжение таблицы 2

наносится на эксплуатационную документацию типографическим способом.

Комплект поставки включает:

Таблица 3

осуществляется по документу СДАИ.406239.122 МП «Датчики давления ДАЭ 100. Методика поверки», утвержденному ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 01.06.2012 г.

Основные средства поверки: мегаомметр М4100/1 (Росреестр № 3424-73, диапазон измерений от 0 до 2000 кОм, от 0 до 2500 МОм, пределы допускаемой основной погрешности измерений ±1 %), прибор комбинированный цифровой Щ-301 (Росреестр № 8638-00, пределы допускаемой основной погрешности измерений ±0,05 % при измерении напряжения от 100 мкВ до 1 В, пределы допускаемой основной погрешности измерений ±0,06 % при измерении напряжения от 1 В до 1 кВ), источник питания постоянного тока Б5-45 (Госреестр № 5965-77, диапазон установки выходного напряжения от 0,1 до 49,9 В, нестабильность напряжения ±0,01 % при изменении напряжения сети на ±10 %), магазин сопротивлений МСР-63 (Госреестр № 2042-65, диапазон сопротивлений от 0,01 до 11111,1 Ом, класс точности 0,05/0,000004), манометр образцовый абсолютного давления МПА-15 (Госреестр № 4222-74, диапазон измерений от 0,133 до 400 кПа, класс точности 0,01), манометр избыточного давления грузопоршневой МП-600 (Госреестр № 16026-97, диапазон измерений от 1 до 60 МПа, класс точности 0,05).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

приведены в эксплуатационном документе.

ГОСТ РВ 20.39.301-98

ГОСТ РВ 20.39.304-98

Технические условия СДАИ.406239.122 «Датчики давления ДАЭ 100. Технические условия»

Акционерное общество «Научно-исследовательский институт физических измерений» (АО «НИИФИ»)

ИНН: 5836636246

440026, г. Пенза, ул. Володарского, д. 8/10

Телефон: (8412) 56-55-63

Факс: (8412) 55-14-99

E-mail: info@niifi.ru

АО «НИИФИ»

440026, г. Пенза, ул. Володарского, д. 8/10

Телефон: (8412) 56-26-93

Факс: (8412) 55-14-99

Аттестат аккредитации АО «НИИФИ» по проведению испытаний средств измерений в целях утверждения типа № 30146-14 от 06.03.2014 г.
