Идентификационные данные (признаки)

Значение

Идентификационное наименование

ПО

sgo_02_1x_07_10.hex

SgoGrad 2.39.exe

Номер версии (идентификационный номер) ПО

V 2010710

V2.39

Цифровой идентификатор

ПО

15db93718f1bbO5670836b8071c24f0b,

алгоритм MD5

63844140ff83517196513f91f718f10f,

алгоритм MD5

Примечание - номер версии ПО должен быть не ниже указанного в таблице. Значения контрольных сумм, указанные в таблице, относятся только к файлам встроенного ПО указанных версий.

Идентификационные данные (признаки)

Значение

Идентификационное наименование

ПО

MSC_SGOES_V7p36.hex

SgoGrad 2.39.exe

Номер версии (идентификационный номер) ПО

V 7.36

V2.39

Цифровой идентификатор

ПО

1990baf38bbd57e4ac9ee45b0d92e710,

алгоритм MD5

63844140ff83517196513f91f718f10f,

алгоритм MD5

Примечание - Номер версии ПО должен быть не ниже указанного в таблице. Значения контрольных сумм, указанные в таблице, относятся только к файлам встроенного ПО указанных версий.

Идентификационные данные (признаки)

Значение

Идентификационное наименование

ПО

sss903a_v21p07.hex

«SSS903A»

Идентификационные данные (признаки)

Значение

Номер версии (идентификационный номер) ПО

21.12

V3.O

Цифровой идентификатор

ПО

6f0f302281cf0669290d40104941a2e5,

алгоритм MD5

eee2df76863ba96968a5791c0a08b292, алгоритм MD5

Примечание - Номер версии ПО должен быть не ниже указанного в таблице. Значения контрольных сумм, указанные в таблице, относятся только к файлам встроенного ПО указанных версий.

Идентификационные данные (признаки)

Значение

Идентификационное наименование

ПО

UPES9O3M_6O33_OLED.hex (для ССС-903МЕ)

903mCalibr 3.46.exe

Номер версии (идентификационный номер) ПО

V6O33

V3.46

Цифровой идентификатор

ПО

76ad93a4ea8541cdf890676528f7c8da,

алгоритм MD5

04b897a967311e36917287819fc81b87,

алгоритм MD5

Примечание - Номер версии ПО должен быть не ниже указанного в таблице. Значения контрольных сумм, указанные в таблице, относятся только к файлам встроенного ПО указанных версий.

Идентификационные данные (признаки)

Значение

Идентификационное наименование

ПО

UPES903M_6033_OLED.hex (для ССС-903МТ)

903mCalibr 3.56.exe

Номер версии (идентификационный номер) ПО

V 6033

V3.56

Идентификационные данные (признаки)

Значение

Цифровой идентификатор

ИО

76ad93a4ea8541cdf890676528f7c8da,

алгоритм MD5

612857ed7458c237c9462b3a3780cabe,

алгоритм MD5

Другие иден-тификацион-ные данные (если имеются)

-

-

Примечание - Номер версии ПО должен быть не ниже указанного в таблице. Значения контрольных сумм, указанные в таблице, относятся только к файлам встроенного ПО указанных версий.

Идентификационные данные (признаки)

Значение

Идентификационное наименование ИО

PG_424175.hex

Gas Sampling.exe

Номер версии (идентификационный номер)

ИО

V2 0 4

1.1.0.0

Цифровой идентификатор ИО

528a09169f1886f55bda8b4af7a73aa0,

алгоритм MD5

65ecb7a62b5887f1ba2ea459b0eea2dd,

алгоритм MD5

Иримечание - Номер версии ИО должен быть не ниже указанного в таблице. Значения контрольных сумм, указанные в таблице, относятся только к файлам встроенного ИО указанных версий.

Идентификационные данные (признаки)

Значение

Идентификационное наименование ИО

v.0.1

«ESP_config»

Номер версии (идентификационный номер) ИО

Pgu_a_v0.1.hex

ESP_config_2.5.exe

Цифровой идентификатор ИО

3673b43f7c3e85c05281aaf96c571c73,

алгоритм MD5

D13c7f89, алгоритм CRC32

Иримечание - Номер версии ИО должен быть не ниже указанного в таблице. Значения контрольных сумм, указанные в таблице, относятся только к файлам встроенного ИО указанных версий.

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

probotbor.stu

Номер версии (идентификационный номер) ПО

0.1

Цифровой идентификатор ПО

769444CD (CRC32)

Примечание - Номер версии ПО должен быть не ниже указанного в таблице. Значения контрольных сумм, указанные в таблице, относятся только к файлам встроенного ПО указанных версий

СГОЭС-2, СГОЭС-М

-2, СГОЭС-М11-2 (оптико - абсорбционные сенсоры)

Определяемый компонент

Диапазон измерений

Пределы допускаемой основной погрешности

довзрывоопасных концентраций, % НКПР

объемной доли,

%

абсолютной

относительной

метан (CH4)

от 0 до 100

от 0 до 4,4

±5 % НКПР (в диапазоне от 0 до 50 % НКПР включ.)

±10 %

(в диапазоне св. 50 до 100 % НКПР)

пропан (C3H8)

от 0 до 100

от 0 до 1,7

±5 % НКПР (в диапазоне от 0 до 50 % НКПР включ.)

±10 %

(в диапазоне св. 50 до 100 % НКПР)

бутан (C4H10)

от 0 до 50

от 0 до 0,7

±5 % НКПР

изобутан (и-С₄Н₁₀)

от 0 до 50

от 0 до 0,65

±5 % НКПР

пентан (C₅H₁₂)

от 0 до 50

от 0 до 0,7

±5 % НКПР

циклопентан (C₅H₁₀)

от 0 до 50

от 0 до 0,7

±5 % НКПР

гексан (C₆H₁₄)

от 0 до 50

от 0 до 0,5

±5 % НКПР

циклогексан (C₆H₁₂)

от 0 до 50

от 0 до 0,6

±5 % НКПР

гептан (C₇H₁₆)

от 0 до 50

от 0 до 0,55

±5 % НКПР

пропилен (C₃H₆)

от 0 до 50

от 0 до 1,0

±5 % НКПР

метиловый спирт

(CH3OH)

от 0 до 50

от 0 до 2,75

±5 % НКПР

этиловый спирт

от 0 до 25

от 0 до 0,78

±5 % НКПР

(C2H5OH)

от 0 до 50

от 0 до 1,55

±5 % НКПР

этан (C2H6)

от 0 до 50

от 0 до 1,25

±5 % НКПР

этилен (C₂H₄)

от 0 до 50

от 0 до 1,15

±5 % НКПР

толуол (С₆Н₅СН₃)

от 0 до 50

от 0 до 0,55

±5 % НКПР

бензол (С₆Н₆)

от 0 до 50

от 0 до 0,60

±5 % НКПР

ацетон (СН₃СОСН₃)

от 0 до 50

от 0 до 1,25

±5 % НКПР

этилбензол (C₈H₁₀)

от 0 до 50

от 0 до 0,5

±5 % НКПР

метил-третбутиловый

эфир (СН3СО(СН3)3)

от 0 до 50

от 0 до 0,75

±5 % НКПР

пара-ксилол (п-С₈Н₁₀)

от 0 до 50

от 0 до 0,55

±5 % НКПР

-

Определяемый компонент

Диапазон измерений

Пределы допускаемой основной погрешности

довзрывоопасных концентраций, % НКПР

объемной доли,

%

абсолютной

относительной

орто-ксилол (о-С₈Н₁₀)

от 0 до 50

от 0 до 0,5

±5 % НКПР

-

изопропиловый спирт ((СНз)2СНОН)

от 0 до 50

от 0 до 1,0

±5 % НКПР

-

1,3-бутадиен (C4H6)

от 0 до 100

от 0 до 1,4

±5 % НКПР (в диапазоне от 0 до 50 % НКПР включ.)

±10 %

(в диапазоне св. 50 до 100 %

НКПР)

оксид этилена (C2H4O)

от 0 до 100

от 0 до 2,6

±5 % НКПР (в диапазоне от 0 до 50 % НКПР включ.)

±10 %

(в диапазоне св. 50 до 100 % НКПР)

хлорметан (CH3Cl)

от 0 до 100

от 0 до 7,6

±5 % НКПР (в диапазоне от 0 до 50 % НКПР включ.)

±10 %

(в диапазоне св. 50 до 100 % НКПР)

бутилацетат (C₆H₁₂O₂)

от 0 до 50

от 0 до 0,65

±5 % НКПР

этилацетат (C₄H₈O₂)

от 0 до 50

от 0 до 1,1

±5 % НКПР

бутанон (C₄H₈O)

от 0 до 50

от 0 до 0,9

±5 % НКПР

пропанол-1 (C₃H₇OH)

от 0 до 50

от 0 до 1,1

±5 % НКПР

бутанол (C₄H₉OH)

от 0 до 50

от 0 до 0,7

±5 % НКПР

октан (C₈H₁₈)

от 0 до 50

от 0 до 0,4

±5 % НКПР

диэтиламин (C₄H₁₁N)

от 0 до 50

от 0 до 0,85

±5 % НКПР

пары бензина автомобильного

от 0 до 50

-

±5 % НКПР

пары дизельного топлива

от 0 до 50

-

±5 % НКПР

-

пары керосина

от 0 до 50

-

±5 % НКПР

-

пары уайт-спирита

от 0 до 50

-

±5 % НКПР

-

пары топлива для реактивных двигателей

от 0 до 50

-

±5 % НКПР

-

пары бензина авиационного

от 0 до 50

-

±5 % НКПР

-

пары бензина неэтилированного

от 0 до 50

-

±5 % НКПР

-

Исполнение газоанализатора

Определяемый компонент

Диапазон измерений

Пределы допускаемой основной погрешности

довзрывоопасных концентраций, % НКПР¹⁾

объемной доли, %

абсолютной

относительной

СГОЭС-М метан

метан (CH4)

от 0 до 100

от 0 до 4,4

±5 % НКПР (в диапазоне от 0 до 50 %

НКПР)

±10 %

(в диапазоне св. 50 до 100 % НКПР)

СГОЭС-М пропан

пропан (C3H8)

от 0 до 100

от 0 до 1,7

±5 % НКПР (в диапазоне от 0 до 50 %

НКПР)

±10 %

(в диапазоне св. 50 до 100 % НКПР)

СГОЭС-М бутан

бутан (C4H10)

от 0 до 50

от 0 до 0,7

±5 % НКПР

-

СГОЭС-М изобутан

изобутан

(и-С4Н1о)

от 0 до 50

от 0 до 0,65

±5 % НКПР

-

СГОЭС-М

пентан

пентан (C₅H₁₂)

от 0 до 50

от 0 до 0,7

±5 % НКПР

-

СГОЭС-М циклопентан

циклопентан

(C5H10)

от 0 до 50

от 0 до 0,7

±5 % НКПР

-

СГОЭС-М

гексан

гексан (C₆H₁₄)

от 0 до 50

от 0 до 0,5

±5 % НКПР

-

СГОЭС-М пропилен

пропилен

(C3H6)

от 0 до 50

от 0 до 1,0

±5 % НКПР

-

СГОЭС-М метанол

пары метилового спир-спир-та(С^ОЩ

от 0 до 50

от 0 до 2,75

±5 % НКПР

СГОЭС-М этанол

пары этилового спирта (C2H5OH)

от 0 до 50

от 0 до 1,55

±5 % НКПР

СГОЭС-М этан

этан (C2H,)

от 0 до 50

от 0 до 1,25

±5 % НКПР

-

СГОЭС-М

этилен

этилен (C₂H₄)

от 0 до 50

от 0 до 1,15

±5 % НКПР

-

СГОЭС-М ацетон

пары ацетона (СН3СОСН3)

от 0 до 50

от 0 до 1,25

±5 % НКПР

-

СГОЭС-М

толуол

пары толуола

(С6Н5СН3)

от 0 до 50

от 0 до 0,55

±5 % НКПР

-

СГОЭС-М бензол

пары бензола (СбНб)

от 0 до 50

от 0 до 0,60

±5 % НКПР

-

СГОЭС-М

МТБЭ

пары метилтретбутилового эфира

WW)

от 0 до 50

от 0 до 0,75

±5 % НКПР

Исполнение газоанализатора

Определяемый компонент

Диапазон измерений

Пределы допускаемой основной погрешности

довзрывоопасных концентраций, % НКПР¹⁾

объемной доли, %

абсолютной

относительной

СГОЭС п-ксилол

СГОЭС-М

п-ксилол

пары параксилола (п-C8H10)

от 0 до 50

от 0 до 0,55

±5 % НКПР

СГОЭС о-ксилол

СГОЭС-М

о-ксилол

пары ортоксилола (о-C8H10)

от 0 до 50

от 0 до 0,5

±5 % НКПР

СГОЭС изопропанол СГОЭС-М изопропанол

пары изопропилового спирта ((CH3)2CHOH)

от 0 до 50

от 0 до 1,0

±5 % НКПР

СГОЭС этилбензол СГОЭС-М этилбензол

пары этилбензола (C8H10)

от 0 до 50

от 0 до 0,5

±5 % НКПР

СГОЭС циклогексан СГОЭС-М циклогексан

циклогексан

(C6H12)

от 0 до 50

от 0 до 0,6

±5 % НКПР

СГОЭС

гептан

СГОЭС-М

гептан

гептан(С₇Н₁₆)

от 0 до 50

от 0 до 0,55

±5 % НКПР

СГОЭС нефтепродукты СГОЭС-М

пары бензина неэтилированного

от 0 до 50

±5 % НКПР

нефтепродукты^

пары топлива дизельного

от 0 до 50

-

±5 % НКПР

-

пары керосина

от 0 до 50

-

±5 % НКПР

-

пары уайт-спирита

от 0 до 50

-

±5 % НКПР

-

пары топлива для реактивных двигателей

от 0 до 50

±5 % НКПР

пары бензина автомобильного

от 0 до 50

-

±5 % НКПР

-

Примечания

1. Значения

пары бензина авиационного

:

НКПР в соответс

от 0 до 50

твии с ГОСТ 30852

.19-2002;

±5 % НКПР

2. Градуировка СГОЭС-М/СГОЭС нефтепродукты осуществляется при выпуске из производ-

ства изготовителем на один из определяемых компонентов:

бензин неэтилированный по

ГОСТ Р 51866-2002; топливо дизельное по ГОСТ 305-2013; керосин по ГОСТ Р 52050-2006; уайт-

спирит по ГОСТ 3134-78; топливо для реактивных двигателей по ГОСТ 10227-86; бензин автомо-

бильный по ГОСТ Р 51313-99; бензин авиационный по ГОСТ 1012-72

Тип СИ

Тип преобразователя

Определяемый компонент

Диапазон показаний объемной доли определяемого компонента, %

Диапазон измерений объемной доли определяемого компонента, %

Пределы допускаемой основной абсолютной погрешности, объемная доля определяемого компонента, %

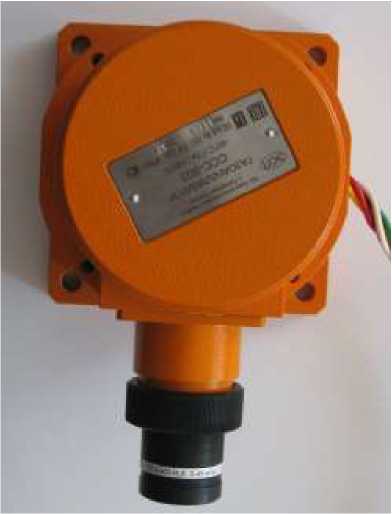

ССС-903МЕ

ССС-903МТ

ПГТ-903У-

метан

СН4

от 0 до 4,4

от 0 до 2,2

±0,22

ССС-903МЕ

ССС-903МТ

ПГТ-903У-пропан

С3Н8

от 0 до 1,7

от 0 до 0,85

±0,085

ССС-903МЕ

ССС-903МТ

ПГТ-903У-водород-4

Н₂

от 0 до 4

от 0 до 2

±0,2

ССС-903МЕ

ССС-903МТ

ПГТ-903У-

гексан

СбН14

от 0 до 1

от 0 до 0,5

±0,05

ССС-903МЕ

ССС-903МТ

ПГТ-903У-

ацетилен

с₂н₂

от 0 до 2,3

от 0 до 1,15

±0,115

ССС-903МТ

ПГТ-903У акрилонитрил

C3H3N

от 0 до 2,8

от 0 до 1,4

±0,14

Примечания:

• 1) Диапазон показаний в единицах измерений объемной доли определяемого компонента, %, соответствует диапазону показаний довзрывоопасной концентрации определяемого компонента от 0 до 100 % НКПР.

• 2) Диапазон измерений в единицах измерений объемной доли определяемого компонента, %, соответствуют диапазону измерений довзрывоопасной концентрации определяемого компонента от 0 до 50 % НКПР

• 3) Значения НКПР для определяемых компонентов по ГОСТ 30852.19-2002.

Тип СИ

Тип преобразователя

Определяемый компонент

Диапазон показаний содержания определяемого компонента

Диапазон измерений содержания определяемого компонента

Пределы допускаемой основной погрешности

абсолютной

относительной

ССС-903МЕ

ССС-903МТ

ПГО-903У-

метан

СН4

от 0 до 4,4 % об.д.

(от 0 до 100 %

НКПР)

от 0 до 2,2 %

об.д. включ.

св. 2,2 до 4,4 % об.д.

±0,22 %

об.д.

±10 %

ССС-903МЕ

ССС-903МТ

ПГО-903У-пропан

СзН8

от 0 до 1,7 % об.д.

(от 0 до 100 %

НКПР)

от 0 до 0,85 % об.д. включ.

св. 0,85 до 1,7 % об.д.

±0,085 % об.д.

±10 %

ССС-903МЕ

ССС-903МТ

ПГО-903У-

гексан

СбН14

от 0 до 1,0 % об.д.

(от 0 до 100 %

НКПР)

от 0 до 0,5% об.д. включ. св. 0,5 до 1,0 % об.д.

±0,05 %

об.д.

±10 %

Тип СИ

Тип преобразователя

Определяемый компонент

Диапазон показаний содержания определяемого компонента

Диапазон измерений содержания определяемого компонента

Пределы допускаемой основной погрешности

абсолютной

относительной

ССС-903МЕ

ССС-903МТ

ПГО-903У-

ацетилен

С2Н2

от 0 до 2,3 % об.д.

(от 0 до 100 % НКПР)

от 0 до 1,15 % об.д. включ.

св. 1,15 до 2,3 % об.д.

±0,115 % об.д.

±10 %

ССС-903МТ

ПГО-903У-этан

С2Н6

от 0 до 2,5 % об.д.

(от 0 до 100 % НКПР)

от 0 до 1,25 % об.д. включ.

св. 1,25 до 2,5 % об.д.

±5 %

НКПР

-

ССС-903МТ

ПГО-903У-бутан

И-СЩю

от 0 до 1,4 % об.д.

(от 0 до 100 % НКПР)

от 0 до 0,7 % об.д. включ.

св. 0,7 до 1,4 % об.д.

±5 %

НКПР

-

ССС-903МТ

ПГО-903У-изобутан

Н-СЩю

от 0 до 1,3 % об.д.

(от 0 до 100 % НКПР)

от 0 до 0,65 % об.д. включ.

св. 0,65 до 1,3 % об.д.

±5 %

НКПР

-

ССС-903МТ

ПГО-903У-

пентан

С5Н12

от 0 до 1,4 % об.д.

(от 0 до 100 % НКПР)

от 0 до 0,7 % об.д. включ.

св. 0,7 до 1,4 % об.д.

±5 %

НКПР

-

ССС-903МТ

ПГО-903У-циклогексан

СбН12

от 0 до 1,2 % об.д.

(от 0 до 100 % НКПР)

от 0 до 0,6 %

об.д. включ.

св. 0,6 до 1,2 % об.д.

±5 %

НКПР

-

ССС-903МТ

ПГО-903У-гептан

С7Н16

от 0 до 1,1 % об.д.

(от 0 до 100 % НКПР)

от 0 до 0,55 % об.д. включ.

св. 0,55 до 1,1 % об.д.

±5 %

НКПР

-

ССС-903МТ

ПГО-903У-пропилен

СзНб

от 0 до 2,0 % об.д.

(от 0 до 100 % НКПР)

от 0 до 1,0 %

об.д. включ.

св. 1,0 до 2,0 % об.д.

±5 %

НКПР

-

ССС-903МТ

ПГО-903У-метиловый спирт

СНзОН

от 0 до 5,5 % об.д.

(от 0 до 100 % НКПР)

от 0 до 2,75 % об.д. включ.

св. 2,75 до 5,5 % об.д.

±5 %

НКПР

-

ССС-903МТ

ПГО-903У-этиловый спирт

С2Н5ОН

от 0 до 3,1 % об.д.

(от 0 до 100 % НКПР)

от 0 до 1,55 % об.д. включ.

св. 1,55 до 3,1 % об.д.

±5 %

НКПР

-

ССС-903МТ

ПГО-903У-этилен

С2Н4

от 0 до 2,3 % об.д.

(от 0 до 100 % НКПР)

от 0 до 1,15 % об.д. включ.

св. 1,15 до 2,3 % об.д.

±5 %

НКПР

-

Тип СИ

Тип преобразователя

Определяемый компонент

Диапазон показаний содержания определяемого компонента

Диапазон измерений содержания определяемого компонента

Пределы допускаемой основной погрешности

абсолютной

относительной

ССС-903МТ

ПГО-903У-толуол

С6Н5СН3

от 0 до 1,1 % об.д.

(от 0 до 100 % НКПР)

от 0 до 0,55 % об.д. включ.

св. 0,55 до 1,1 % об.д.

±5 %

НКПР

-

ССС-903МТ

ПГО-903У-бензол

СбНб

от 0 до 1,2 % об.д.

(от 0 до 100 % НКПР)

от 0 до 0,6 %

об.д. включ.

св. 0,6 до 1,2 % об.д.

±5 %

НКПР

-

ССС-903МТ

ПГО-903У-

ацетон

СН3СОСН3

от 0 до 2,5 % об.д.

(от 0 до 100 % НКПР)

от 0 до 1,25 % об.д. включ.

св. 1,25 до 2,5 % об.д.

±5 %

НКПР

-

ССС-903МТ

ПГО-903У-этилбензол

^С8^Н10

от 0 до 1,0 % об.д.

(от 0 до 100 % НКПР)

от 0 до 0,5 % об.д. включ.

св. 0,5 до 1,0 % об.д.

±5 %

НКПР

-

ССС-903МТ

ПГО-903У-метилтретбутиловый эфир

С5Н12О

от 0 до 1,5 % об.д.

(от 0 до 100 % НКПР)

от 0 до 0,75 % об.д. включ.

св. 0,75 до 1,5 % об.д.

±5 %

НКПР

-

ССС-903МТ

ПГО-903У-пара-ксилол

^п-С8^Н10

от 0 до 1,1 % об.д.

(от 0 до 100 % НКПР)

от 0 до 0,55 % об.д. включ.

св. 0,55 до 1,1 % об.д.

±5 %

НКПР

-

ССС-903МТ

ПГО-903У-орто-ксилол

^о-С8^Н10

от 0 до 1,0 % об.д.

(от 0 до 100 % НКПР)

от 0 до 0,5 %

об.д. включ.

св. 0,5 до 1,0 % об.д.

±5 %

НКПР

-

ССС-903МТ

ПГО-903У-изопропиловый спирт

C3H8O

от 0 до 2,0 % об.д.

(от 0 до 100 % НКПР)

от 0 до 1,0 %

об.д. включ.

св. 1,0 до 2,0 % об.д.

±5 %

НКПР

-

ССС-903МЕ

ССС-903МТ

ПГО-903У-диоксид углерода

СО2

от 0 до 2 % об.д.

от 0 до 2 % об.д.

±(0,03+

+0,05СХ) ¹⁾

% об.д.

-

ССС-903МЕ

ССС-903МТ

ПГО-903У-диоксид углерода

от 0 до 5 % об.д.

от 0 до 5 % об.д.

±(0,03+

+0,05СХ) ¹⁾

% об.д.

-

Тип СИ

Тип преобразователя

Определяемый компонент

Диапазон показаний содержания определяемого компонента

Диапазон измерений содержания определяемого компонента

Пределы допускаемой основной погрешности

абсолютной

относительной

ССС-903МЕ

ССС-903МТ

ПГО-903У-нефтепродук-_ты²⁾

пары бензина не-этилированного

от 0 до 100 %

НКПР

от 0 до 50 %

НКПР

±5 %

НКПР

-

пары топлива дизельного

от 0 до 100 %

НКПР

от 0 до 50 %

НКПР

±5 %

НКПР

-

пары керосина

от 0 до 100 %

НКПР

от 0 до 50 %

НКПР

±5 %

НКПР

-

пары уайт-спирита

от 0 до 100 %

НКПР

от 0 до 50 %

НКПР

±5 %

НКПР

-

пары топлива для реактивных двигателей

от 0 до 100 %

НКПР

от 0 до 50 %

НКПР

±5 %

НКПР

-

ССС-903МЕ

ССС-903МТ

ПГО-903У-нефтепро-

2)

дукты

пары бензина ав-томо-бильного

от 0 до 100 %

НКПР

от 0 до 50 %

НКПР

±5 %

НКПР

пары бензина авиационного

от 0 до 100 %

НКПР

от 0 до 50 %

НКПР

±5 %

НКПР

• ¹⁾ С_х - значение содержания определяемого компонента на входе газоанализатора.

• ²⁾ Градуировка газоанализаторов исполнений ССС-903МЕ-нефтепродукты, ССС-903МТ-нефтепродукты осуществляется изготовителем на один из определяемых компонентов: бензин неэтилированный по ГОСТ Р 51866-2002, топливо дизельное по ГОСТ 305-2013, керосин по ГОСТ Р 52050-2003, уайт-спирит по ГОСТ 3134-78, топливо для реактивных двигателей по ГОСТ 10227-86, бензин автомобильный по ГОСТ Р 51866-2002, бензин авиационный по ГОСТ 1012-72.

Тип СИ

Тип

преобразователя

Определяемый компонент

Диапазон измерений содержания определяемого компонента

Пределы допускаемой основной погрешности

объемной доли

массовой концентрации, мг/м³

абсолютной

относи

тельной

ССС-903МЕ

ССС-903МТ

ПГЭ-903У-сероводород-10

Н₂Б

от 0 до 2,1 млн^-1 включ. св. 2,1 до 7 млн^-1

от 0 до 3,0 включ.

св. 3,0 до 10

±0,75 мг/м³

±25 %

ССС-903МЕ

ССС-903МТ

ПГЭ-903У-сероводород-20

от 0 до 2,1 млн^-1 включ. св. 2,1 до 20 млн^-1

от 0 до 3,0 включ.

св. 3,0 до 28,3

±0,75 мг/м³

±25 %

ССС-903МЕ

ССС-903МТ

ПГЭ-903У-сероводород-45

от 0 до 7

млн^-1 включ.

св. 7 до 32 -1 млн

от 0 до 10 включ.

св. 10 до 45

±2,5 мг/м³

±25 %

ССС-903МЕ

ССС-903МТ

ПГЭ-903У-сероводород-50

от 0 до 7 млн^-1

включ.

св. 7 до 50 -1 млн

от 0 до 10 включ.

св. 10 до 70,7

±2,5 мг/м³

±25 %

ССС-903МЕ

ССС-903МТ

ПГЭ-903У-сероводород-85

н₂б

от 0 до 7 млн^-1

св. 7 до 61 -1 млн

от 0 до 10

св. 10 до 85

±2,5 мг/м³

±25 %

ССС-903МЕ

ССС-903МТ

ПГЭ-903У-сероводород-100

от 0 до 7 млн^-1 включ.

св. 7 до 100 млн^-1

от 0 до 10 включ.

св. 10 до 141,4

±2,5 мг/м³

±25 %

ССС-903МЕ

ССС-903МТ

ПГЭ-903У-кислород

О2

от 0 до 30 %

-

±(0,2+0, 04С_Х)¹⁾ %

-

ССС-903МЕ

ССС-903МТ

ПГЭ-903У-водород

Н₂

от 0 до 2 %

-

±(0,2+0, 04СХ) %

-

ССС-903МЕ

ССС-903МТ

ПГЭ-903У-оксид углерода

СО

от 0 до 17 млн^-1 включ.

св. 17 до 103 млн^-

1

от 0 до 20 включ.

св. 20 до 120

±5 мг/м³

±25 %

ССС-903МЕ

ССС-903МТ

ПГЭ-903У-диоксид азота 20

N02

от 0 до 1 млн^-1 включ. св. 1 до 10,5 -1 млн

от 0 до 2 включ.

св. 2 до 20

±0,5 мг/м³

±25 %

ССС-903МЕ

ССС-903МТ

ПГЭ-903У-диоксид азота 200

N02

от 0 до 1 млн^-1 включ. св. 1 до 100 млн^-1

от 0 до 2 включ.

св. 2 до 200

±0,5 мг/м³

±25 %

Тип СИ

Тип

преобразователя

Определяемый компонент

Диапазон измерений содержания определяемого компонента

Пределы допускаемой основной погрешности

объемной доли

массовой концентрации, мг/м³

абсолютной

относи

тельной

ССС-903МЕ

ССС-903МТ

ПГЭ-903У-диоксид серы

SО2

от 0 до 3,8 млн^-1 включ. св. 3,8 до 18,8

-1

млн

от 0 до 10 включ.

св. 10 до 50

±2,5₃

мг/м³

±25 %

ССС-903МЕ

ССС-903МТ

ПГЭ-903У-

аммиак-0-70

NH3

от 0 до 28 млн^-1 включ.

св. 28 до 99 млн^-1

от 0 до 20 включ.

св. 20 до 70

±5 мг/м³

±25 %

ССС-903МЕ

ССС-903МТ

ПГЭ-903У-аммиак-0-500

от 0 до 99 млн^-1

включ.

от 0 до 70 включ.

не нормированы

св. 99 до 707 -1 млн

св. 70 до 500

-

±25 %

ССС-903МЕ

ССС-903МТ

ПГЭ-903У-хлор

C12

от 0 до 0,33 млн^-

¹включ.

св. 0,33 до 10 -1 млн

от 0 до 1 включ.

св. 1 до 30

±0,25 мг/м³

±25 %

ССС-903МЕ

ССС-903МТ

ПГЭ-903У-

хлорид водорода

НС1

от 0 до 3,3 млн^-

¹включ.

св. 3,3 до 30 -1 млн

от 0 до 5 включ.

св. 5 до 45

±0,75 мг/м³

±25 %

ССС-903МЕ

ССС-903МТ

ПГЭ-903У-фторид водорода

III-’

от 0 до 0,6 млн^-

¹включ.

св. 0,6 до 10 -1 млн

от 0 до 0,5 включ.

св. 0,5 до 8,2

±0,12 мг/м³

±25 %

ССС-903МТ

ПГЭ-903У-формальдегид

CH2O

от 0 до 0,4 млн^-1

включ.

св. 0,4 до 10 -1 млн

от 0 до 0,5 включ.

св. 0,5 до 12,5

±0,12 мг/м³

±25 %

ССС-903МЕ

ССС-903МТ

ПГЭ-903У-оксид азота

NO

от 0 до 1 млн^-1 включ. св. 1 до 100 млн^-1

от 0 до 1,2 включ.

св. 1,2 до 125

±0,3 мг/м³

±25 %

ССС-903МТ

ПГЭ-903У-оксид этилена

C2H4O

от 0 до 1,6 млн^-1 включ. св. 1,6 до 100 -1 млн

от 0 до 3 включ.

св. 3 до 183

±0,75 мг/м³

±25 %

ССС-903МТ

ПГЭ-903У-несимметричный диметилгидразин

C2H8N2

от 0 до 0,12 млн^-1 включ. св. 0,12 до 0,5

от 0 до 0,3 включ.

св. 0,3 до 1,24

о S -н ²

±25 %

ССС-903МТ

ПГЭ-903У-

метанол

CH3OH

от 0 до 11,2 -1 млн включ.

св. 11,2 до 100 -1 млн

от 0 до 15 включ.

св. 15 до 133

±3,75 мг/м³

±25 %

Тип СИ

Тип преобразователя

Определяемый компонент

Диапазон измерений содержания определяемого компонента

Пределы допускаемой основной погрешности

объемной доли

массовой концентрации, мг/м³

абсолютной

относи

тельной

ССС-903МТ

ПГЭ-903У-метилмеркаптан

CH3SH

от 0 до 0,4 млн^-1 включ.

св. 0,4 до 4,0 млн^-

1

от 0 до 0,8 включ.

св. 0,8 до 8,0

±0,2 мг/м³

±25 %

ССС-903МТ

ПГЭ-903У-этилмеркаптан

C2H5SH

от 0 до 0,4 млн^-1 включ.

св. 0,4 до 3,9 млн^-

1

от 0 до 1,0 включ.

св. 1,0 до

10,0

±0,25 мг/м³

±25 %

ССС-903МТ

ПГЭ-903У-оксид азота

ПГЭ-903У-диоксид азота

₂₀₀ ²⁾

Сумма оксидов азота NO_x в пересчете на NO2

от 0 до 2 млн^-1 включ.

св. 2 до 200 млн^-1

от 0 до 4 включ.

св. 4 до 400

±1,0 мг/м³

±25 %

• ¹⁾ С_х - значение содержания определяемого компонента на входе газоанализатора

• ²⁾ Сумма оксидов азота является расчетной величиной.

Массовая концентрация оксидов азота (Cno) в пересчете на NO₂ рассчитывается по формуле:

Cnox=Cno2+ 1,53- Cno

где C_NO2 и C_no - измеренные значения массовой концентрации диоксида азота и оксида азота, соответственно.

Тип СИ

Тип

преобразователя

Определяемый компонент

Диапазон измерений содержания определяемого компонента

Пределы допускаемой основной погрешности

объемной доли

массовой концентрации, мг/м³

абсолют-ной

относи

тельной

ССС-903МЕ

ССС-903МТ

ПГФ-903У-изобутилен-0-20

i-C4H8

от 0 до 19,3 млн^-1

от 0 до 45

±12 мг/м³

-

ССС-903МЕ

ССС-903МТ

ПГФ-903У-изобутилен-0200

от 0 до 43 млн^-1 включ.

св. 43 до 172 млн^-1

от 0 до 100 включ.

св. 100 до 400

±25 мг/м³

±25 %

ССС-903МЕ

ССС-903МТ

ПГФ-903У изобутилен-0-20000

от 0 до 43 млн^-1 включ.

св. 43 до 300 млн^-1

от 0 до 100 включ.

св. 100до 700

±25 мг/м³

±25 %

Тип СИ

Тип преобразователя

Определяемый компонент

Диапазон измерений содержания определяемого компонента

Пределы допускаемой основной погрешности

объемной доли

массовой концентрации, мг/м³

абсолютной

относи

тельной

ССС-903МЕ

ССС-903МТ

ПГФ-903У-этилен

С2Н4

от 0 до 86 млн^-1 включ.

св. 86 до 171 млн^-1

от 0 до 100 включ.

св. 100 до

200

±25 мг/м³

±25 %

ССС-903МЕ

ССС-903МТ

ПГФ-903У-бензол

СбНб

от 0 до 1,5 млн^-1 включ.

св. 1,5 до 9,3 млн^-1

от 0 до 5 включ.

св. 5 до 30

±1,25 мг/м³

±25 %

ССС-903МЕ

ССС-903МТ

ПГФ-903У-метилмеркаптан

CH3SH

от 0 до 0,4 млн^-1 включ.

св. 0,4 до 4,0 млн^-1

от 0 до 0,8 включ.

св. 0,8до 8,0

±0,2 мг/м³

±25 %

ССС-903МЕ

ССС-903МТ

ПГФ-903У-этилмеркаптан

С2Н5SН

от 0 до 0,4 млн^-1 включ.

св. 0,4 до 3,9 млн^-1

от 0 до 1,0 включ.

св. 1,0 до

10,0

±0,25 мг/м³

±25 %

ССС-903МТ

ПГФ-903У-диэтиламин

C4H11N

от 0 до 9,8 млн^-1

включ.

св. 9,8 до 50 -1 млн

от 0 до 30 включ.

св. 30 до 150

±7,5 мг/м³

±25 %

ССС-903МТ

ПГФ-903У-сероуглерод

СS2

от 0 до 3,1 млн^-1

включ.

св. 3,1 до 15 -1 млн

от 0 до 10 включ.

св. 10 до 47

±2,5 мг/м³

±25 %

ССС-903МТ

ПГФ-903У-фенол

СбНбО

от 0 до 0,25 млн^-1

включ.

св. 0,25 до 4 -1 млн

от 0 до 1 включ.

св. 1 до 15,6

±0,25 мг/м³

±25 %

ССС-903МТ

ПГФ-903У-тетрафторэтилен

C2F4

от 0 до 7,2 млн^-1

включ.

св. 7,2 до 40 -1 млн

от 0 до 30 включ.

св. 30 до 166

±7,5 мг/м³

±25 %

Тип преобразователя

Определяемый компонент

Диапазон измерений содержания определяемого компонента

Пределы допускаемой основной погрешности

объемной доли

массовой концентрации, мг/м³

абсолютной

относительной

ПГТ-903-метан

ПГО-903-метан

СН4

от 0 до 2,2 %

-

±0,22 % об.д.

-

Тип

преобразователя

Определяемый компонент

Диапазон измерений содержания определяемого компонента

Пределы допускаемой основной погрешности

объемной доли

массовой концентрации, мг/м³

абсолютной

относи

тельной

ПГТ-903 -пропан

ПГО-903 -пропан

СзН8

от 0 до 0,85 %

-

±0,085 % об.д.

-

ПГТ-903 -гексан

ПГО-903 -гексан

СбН14

от 0 до 0,5 %

-

±0,05 % об.д.

-

ПГО-903-диоксид углерода

СО2

от 0 до 2 %

-

±(0,03+0,05Сх) '' % об.д.

-

ПГО-903-диоксид углерода

от 0 до 5 %

-

±(0,03+0,05Сх) '' % об.д.

-

ПГЭ-903А-водород

H2

от 0 до 2 %

-

±(0,2+0,04Сх) ^1} %

-

ПГЭ-903А-

кислород

О2

от 0 до 30 %

-

±(0,2+0,04Сх) ^1} %

-

ПГЭ-903-оксид углерода

СО

от 0 до 17 млн^-1 включ.

от 0 до 20 включ.

±5 мг/м³

-

св. 17 до 103

-1 млн

св. 20 до

120

-

±25 %

ПГЭ-903-сероводород-45

н₂б

от 0 до 7 млн^-1 включ.

от 0 до 10 включ.

±2,5 мг/м³

-

св. 7 до 32 млн^-

1

св. 10 до 45

-

±25 %

ПГЭ-903-диоксид азота

NO2

от 0 до 1 млн^-1 включ.

от 0 до 2 включ.

±0,5 мг/м³

св. 1 до 10,5

-1 млн

св. 2 до 20

-

±25 %

ПГЭ-903-диоксид серы

SО2

от 0 до 3,8 млн^-1 включ.

от 0 до 10 включ.

±2,5 мг/м³

-

св. 3,8 до 18,8 -1 млн

св. 10 до 50

±25 %

ПГЭ-903-аммиак-0-70

NH3

от 0 до 28 млн^-1

включ.

от 0 до 20 включ.

±5 мг/м³

-

св. 28 до 99 млн^-1 включ.

св. 20 до 70

-

±25 %

ПГЭ-903-аммиак-0-500

св. 99 до 707 -1 млн

св. 70 до 500

-

±25 %

ПГЭ-903-хлор

C12

от 0 до 0,33 млн^-1 включ.

от 0 до 1 включ.

±0,25 мг/м³

-

св. 0,33 до 5 -1 млн

св. 1 до 15

-

±25 %

Тип

преобразователя

Определяемый компонент

Диапазон измерений содержания определяемого компонента

Пределы допускаемой основной погрешности

объемной доли

массовой концентрации, мг/м³

абсолютной

относительной

¹⁾ С_х - значение содержания определяемого компонента на входе газоанализатора.

Примечание - Допускается заказывать поставку дополнительных преобразователей после первичной поставки газоанализаторов потребителю. При этом имеющиеся у потребителя УПЭС-903 и свидетельство о приемке должны быть возвращены изготовителю для оформления свидетельства о приемке нового комплекта газоанализатора ССС-903.

Модификация

Исполнение

Определяемый компонент

Диапазон показаний объемной доли определяемого компонента, %

Диапазон измерений объемной доли определяемого компонента, %

Пределы допускаемой основной абсолютной погрешности, %

ПГУ-А-Т

ПГУ-А-Т-

метан

СН4

от 0 до 4,4

от 0 до 2,2

±0,22

ПГУ-А-Т-

пропан

С3Н8

от 0 до 1,7

от 0 до 0,85

±0,085

ПГУ-А-Т-

водород-4

Н2

от 0 до 4

от 0 до 2

±0,2

ПГУ-А-Т-

гексан

СбН14

от 0 до 1

от 0 до 0,5

±0,05

ПГУ-А-Т-

ацетилен

С2Н2

от 0 до 2,3

от 0 до 1,15

±0,115

ПГУ-А-Т-

акрилонитрил

C3H3N

от 0 до 2,8

от 0 до 1,4

±0,14%

Примечания:

• 1 Диапазон показаний в единицах измерений объемной доли определяемого компонента, %, соответствует диапазону показаний довзрывоопасной концентрации определяемого компонента от 0 до 100 % НКПР.

• 2 Диапазон измерений в единицах измерений объемной доли определяемого компонента, %, соответствуют диапазону измерений довзрывоопасной концентрации определяемого компонента от 0 до 50 % НКПР.

Модифи

кация

Исполне

ние

Определяемый компонент

Диапазон показаний объемной доли определяемого компонента

Диапазон измерений объемной доли определяемого компонента

Пределы допускаемой основной погрешности

абсолютной

относительной

ПГУ-А-О

ПГУ-А-О-метан

СН4

от 0 до 4,4 % (от 0 до 100 %

НКПР)

от 0 до 2,2 %

св. 2,2 до 4,4

±0,13 %

±5 %

ПГУ-А-О-пропан

С3Н8

от 0 до 1,7 % (от 0 до 100 %

НКПР)

от 0 до 0,85 % св. 0,85 до

1,7 %

±0,051 %

±5 %

ПГУ-А-О-гексан

СбН14

от 0 до 1,0 % (от 0 до 100 %

НКПР)

от 0 до 0,5 %

св. 0,5 до 1,0 %

±0,03 %

±5 %

ПГУ-А-О-ацетилен

С2Н2

от 0 до 2,3 % (от 0 до 100 %

НКПР)

от 0 до 1,15 % св. 1,15 до 2,3 %

±0,069 %

±5 %

ПГУ-А-О-этан

C2H6

от 0 до 2,5 % (от 0 до 100 %

НКПР)

от 0 до 1,25% (от 0 до 50 %

НКПР)

±3 %

НКПР

-

ПГУ-А-О-

бутан

C4H10

от 0 до 1,4 %

(от 0 до 100 %

НКПР)

от 0 до 0,7 %

(от 0 до 50 %

НКПР)

±3 %

НКПР

-

ПГУ-А-О-изобутан

и-С₄Н10

от 0 до 1,3 %

(от 0 до 100 %

НКПР)

от 0 до 0,65 % (от 0 до 50 %

НКПР)

±3 %

НКПР

-

ПГУ-А-О-пентан

C5H12

от 0 до 1,4 % (от 0 до

100 % НКПР)

от 0 до 0,7 % (от 0 до 50 %

НКПР)

±3 %

НКПР

-

ПГУ-А-О-циклогексан

СбН12

от 0 до 1,2 % (от 0 до 100 %

НКПР)

от 0 до 0,6 % (от 0 до 50 %

НКПР)

±5 %

НКПР

-

ПГУ-А-О-гептан

^C7^H16

от 0 до 1,1 % (от 0 до 100 %

НКПР)

от 0 до 0,55%

(от 0 до 50 %

НКПР)

±5 %

НКПР

-

ПГУ-А-О-пропилен

C3H6

от 0 до 2 % об.д.

(от 0 до 100 % НКПР)

от 0 до 1% об.д.

(от 0 до 50 %

НКПР)

±3 %

НКПР

-

ПГУ-А-О-метиловый спирт

CH3OH

от 0 до 5,5% (от 0 до 100 %

НКПР)

от 0 до 2,75% (от 0 до 50 %

НКПР)

±5 %

НКПР

-

ПГУ-А-О-этиловый спирт

C2H5OH

от 0 до 3,1% (от 0 до 100 %

НКПР)

от 0 до 1,55% (от 0 до 50 %

НКПР)

±5 %

НКПР

-

Модификация

Исполнение

Определяемый компонент

Диапазон показаний объемной доли определяемого компонента

Диапазон измерений объемной доли определяемого компонента

Пределы допускаемой основной погрешности

абсолютной

относительной

ПГУ-А-О

ПГУ-А-О-этилен

C2H4

от 0 до 2,3% об.д.

(от 0 до 100 %

НКПР)

от 0 до 1,15% об.д.

(от 0 до 50 %

НКПР)

±3 %

НКПР

-

ПГУ-А-О-

толуол

С6Н5СН3

от 0 до 1,1% (от 0 до 100 %

НКПР)

от 0 до 0,55% (от 0 до 50 %

НКПР)

±5 %

НКПР

-

ПГУ-А-О-

бензол

СбНб

от 0 до 1,2% (от 0 до 100 %

НКПР)

от 0 до 0,6 % (от 0 до 50 %

НКПР)

±3 %

НКПР

-

ПГУ-А-О-

ацетон

СН3СОСН3

от 0 до 2,5% (от 0 до 100 %

НКПР)

от 0 до 1,25 % (от 0 до 50 %

НКПР)

±3 %

НКПР

-

ПГУ-А-О-этилбензол

C8^H10

от 0 до 1 % (от 0 до 100 % НКПР)

от 0 до 0,5 % (от 0 до 50 %

НКПР)

±5 %

НКПР

-

ПГУ-А-О-метил-третбутиловый эфир

СНзСО(Щ)

от 0 до 1,5% (от 0 до 100 %

НКПР)

от 0 до 0,75 % (от 0 до 50 %

НКПР)

±5 %

НКПР

-

ПГУ-А-О-параксилол

П-С8Н10

от 0 до 1,1% (от 0 до 100 %

НКПР)

от 0 до 0,55 % (от 0 до 50 %

НКПР)

±5 %

НКПР

-

ПГУ-А-О-ортоксилол

о-CgHlO

от 0 до 1,0 % (от 0 до 100 %

НКПР)

от 0 до 0,5 % (от 0 до 50 %

НКПР)

±5 %

НКПР

-

ПГУ-А-О-изопропиловый спирт

(CH3)2CHOH

от 0 до 2,0% (от 0 до 100 % НКПР)

От 0 до 1,0 % (от 0 до 50 %

НКПР)

±5 %

НКПР

-

ПГУ-А-О-

диоксид углерода-2

СО₂

от 0 до 2 %

от 0 до 2 %

±(0,03+

0,05СХ) ¹⁾

%

-

ПГУ-А-О-

диоксид углерода-5

от 0 до 5 %

от 0 до 5 %

±(0,03+

0,05СХ) ¹⁾

%

-

Модификация

Исполнение

Определяемый компонент

Диапазон показаний объемной доли определяемого компонента

Диапазон измерений объемной доли определяемого компонента

Пределы допускаемой основной погрешности

абсолютной

относительной

ПГУ-А-О

ПГУ-А-О-нефтепродукты

пары бензина неэти-лированного

от 0 до 100 %

НКПР

от 0 до 50 %

НКПР

±5%

НКПР

-

ПГУ-А-О-нефтепродукты

пары топлива дизельного

от 0 до 100 %

НКПР

от 0 до 50 %

НКПР

±5%

НКПР

-

пары керосина

от 0 до 100 %

НКПР

от 0 до 50 %

НКПР

±5%

НКПР

-

пары уайт-спирита

от 0 до 100 %

НКПР

от 0 до 50 %

НКПР

±5%

НКПР

-

пары топлива для реактивных двигателей

от 0 до 100 %

НКПР

от 0 до 50 %

НКПР

±5%

НКПР

-

пары бензина автомобильного

от 0 до 100 %

НКПР

от 0 до 50 %

НКПР

±5%

НКПР

-

пары бензина авиационного

от 0 до 100 %

НКПР

от 0 до 50 %

НКПР

±5%

НКПР

-

• ¹⁾ С_х - значение содержания определяемого компонента на входе преобразователя.

• ²⁾ Градуировка преобразователей ПГУ-А-О-нефтепродукты осуществляется изготовителем на один из определяемых компонентов:

• - бензин неэтилированный по ГОСТ Р 51866-2002,

• - топливо дизельное по ГОСТ 305-2013,

• - керосин по ГОСТ Р 52050-2006,

• - уайт-спирит по ГОСТ 3134-78,

• - топливо для реактивных двигателей по ГОСТ 10227-2013,

• - бензин автомобильный по техническому регламенту «О требованиях к автомобильному и авиационному бензину, дизельному и судовому топливу, топливу для реактивных двигателей и топочному мазуту»,

• - бензин авиационный по ГОСТ 1012-2013.

Модифика

ция

Исполнение

Опре-деляе-мый компонент

Диапазон измерений концентрации определяемого компонента

Пределы допускаемой основной погрешности

объемной доли

массовой концентрации, мг/м³

абсолютной

относи

тельной

ПГУ-А-Э-

от 0 до 2,1 млн^-1

от 0 до 3,0

±0,75 мг/м³

-

сероводо-

включ.

св. 2,1 до 7 млн^-1

род-10

св. 3,0 до 10

-

±20 %

ПГУ-А-Э-

от 0 до 2,1 млн^-1

от 0 до 3,0

±0,75 мг/м³

-

сероводо-

включ.

св. 2,1 до 20 млн^-1

род-20

св. 3,0 до 28,3

-

±20 %

ПГУ-А-Э-

от 0 до 7 млн^-1

от 0 до 10

±2,5 мг/м³

-

сероводо-

н₂б

включ.

св. 7 до 32 млн^-1

род-45

св. 10 до 45

-

±20 %

ПГУ-А-Э-

от 0 до 7 млн^-1

от 0 до 10

±2,5 мг/м³

-

сероводо-

включ.

св. 7 до 50 млн^-1

род-50

св. 10 до 70,7

-

±20 %

ПГУ-А-Э-

от 0 до 7 млн^-1

от 0 до 10

±2,5 мг/м³

-

сероводо-

включ.

св. 7 до 61 млн^-1

род-85

св. 10 до 85

-

±20 %

ПГУ-А-Э-сероводород-100

н₂б

от 0 до 7 млн^-1

включ.

св. 7 до 100 -1 млн

от 0 до 10

св. 10 до 141,4

±2,5 мг/м³

±20 %

ПГУ-А-Э

ПГУ-А-Э-

кислород

о₂

от 0 до 30 %

±(0,2+ +0,04СХ) ¹⁾ %

ПГУ-А-Э-водород

Н₂

от 0 до 2 %

±(0,2+ +0,04СХ) ¹⁾ %

ПГУ-А-Э-

от 0 до 17 млн^-1

от 0 до 20

±5 мг/м³

-

оксид угле-

СО

включ.

рода

св. 17 до 103 млн^-1

св. 20 до 120

-

±20 %

ПГУ-А-Э-

от 0 до 1 млн^-1

от 0 до 2

±0,5 мг/м³

-

диоксид

no₂

включ.

азота

св. 1 до 10,5 млн^-1

св. 2 до 20

-

±20 %

ПГУ-А-Э-диоксид серы

SО₂

от 0 до 3,8 млн^-1 включ.

св. 3,8 до 18,8 млн^-

1

от 0 до 10

св. 10 до 50

±2,5 мг/м³

±20 %

ПГУ-А-Э-

от 0 до 28 млн^-1

от 0 до 20

±5 мг/м³

-

аммиак-0-

NH3

включ.

70

св. 28 до 99 млн^-1

св. 20 до 70

-

±20 %

ПГУ-А-Э-

от 0 до 99 млн^-1

от 0 до 70

не норми-

-

аммиак-0-

NH3

рованы

500

св. 99 до 707 млн^-1

св. 70 до 500

-

±20 %

Модификация

Исполнение

Опре-деляе-мый компонент

Диапазон измерений концентрации определяемого компонента

Пределы допускаемой основной погрешности

объемной доли

массовой концентрации, мг/м³

абсолютной

относительной

ПГУ-А-Э

ПГУ-А-Э-

хлор

Cl2

от 0 до 0,33 млн^-1 включ.

св. 0,33 до 10 млн^-

1

от 0 до 1

св. 1 до 30

±0,25 мг/м³

±20 %

ПГУ-А-Э-хлорид водорода

нс1

от 0 до 3,3 млн^-1 включ.

св. 3,3 до 30 млн^-1

от 0 до 5

св. 5 до 45

±0,75 мг/м³

±20 %

ПГУ-А-Э-фторид водорода

I IF

от 0 до 0,6 млн^-1 включ.

св. 0,6 до 10 млн^-1

от 0 до 0,5

св. 0,5 до 8,2

±0,12 мг/м³

±20 %

ПГУ-А-Э-формальдегид

CH2O

от 0 до 0,4 млн^-1 включ.

св. 0,4 до 10 млн^-1

от 0 до 0,5

св. 0,5 до12,5

±0,12 мг/м³

±20 %

ПГУ-А-Э-

оксид азота

NO

от 0 до 4 млн^-1 включ.

св. 4 до 100 млн^-1

от 0 до 5

св. 5 до 125

±1,25 мг/м³

±20 %

ПГУ-А-Э-оксид этилена

C2H4O

от 0 до 1,6 млн^-1 включ.

св. 1,6 до 100 млн^-

1

от 0 до 3

св. 3 до 100

±0,75 мг/м³

±20 %

ПГУ-А-Э-несимметричный ди-метилгид-разин

C2H8N

2

от 0 до 0,12 млн^-1 включ.

св. 0,12 до

0,5 млн^-1

от 0 до 0,3

св. 0,3 до 1,24

±0,075 мг/м³

±20 %

ПГУ-А-Э-

метанол

СНзОН

от 0 до 11,2 млн^-1 включ.

св. 11,2 до

100 млн^-1

от 0 до 15

св. 15 до 133

±3,75 мг/м³

±20 %

ПГУ-А-Э-метилмер-каптан

СНзSН

от 0 до 0,4 млн^-1 включ.

св. 0,4 до 4,0 млн^-1

от 0 до 0,8

св. 0,8 до 8,0

±0,2 мг/м³

±20 %

ПГУ-А-Э-этилмер-каптан

С2Н5SН

от 0 до 0,4 млн^-1 включ.

св. 0,4 до 3,9 млн^-1

от 0 до 1,0

св. 1,0 до 10,0

±0,25 мг/м³

±20 %

Модифика

ция

Исполне

ние

Опре-деляе-мый компонент

Диапазон измерений концентрации определяемого компонента

Пределы допускаемой основной погрешности

объемной доли

массовой концентрации, мг/м³

абсолютной

относи

тельной

ПГУ-А-Ф

ПГУ-А-Ф-изобутилен-0-20

i-C4H8

от 0 до 19,3 млн^-1

от 0 до 45

±12 мг/м³

-

ПГУ-А-Ф-изобутилен-0-200

от 0 до 43 млн^-1 включ.

св. 43 до 172 млн^-1

от 0 до 100

св. 100 до 400

±25 мг/м³

±25 %

ПГУ-А-Ф-

изобутилен-0-2000

от 0 до 43 млн^-1

включ.

св. 43 до 2000 -1 млн

от 0 до 100

св. 100 до

4660

±25 мг/м³

±25 %

ПГУ-А-Ф-

этилен

С2Н4

от 0 до 86 млн^-1 включ.

св. 86 до 171 млн^-1

от 0 до 100

св. 100 до 200

±25 мг/м³

±25 %

ПГУ-А-Ф-бензол

СбНб

от 0 до 1,5 млн^-1 включ.

св. 1,5 до 9,3 млн^-1

от 0 до 5

св. 5 до 30

±1,25 мг/м³

±25 %

ПГУ-А-Ф-метил-меркаптан

CH3SH

от 0 до 0,4 млн^-1 включ.

св. 0,4 до 4,0 млн^-1

от 0 до 0,8

св. 0,8 до 8,0

±0,2 мг/м³

±25 %

ПГУ-А-Ф-этилмер-каптан

C2H5SH

от 0 до 0,4 млн^-1 включ.

св. 0,4 до 3,9 млн^-1

от 0 до 1,0

св. 1,0 до 10,0

±0,25 мг/м³

±25 %

ПГУ-А-Ф-диэти-ламин

C4H11N

от 0 до 9,8 млн^-1 включ.

св. 9,8 до 50 млн^-1

от 0 до 30

св. 30 до 150

±5 мг/м³

±25 %

ПГУ-А-Ф-сероуглерод

CS₂

от 0 до 3,1 млн^-1 включ.

св. 3,1 до 15 млн^-1

от 0 до 10

св. 10 до 47

±2,5 мг/м³

±25 %

ПГУ-А-Ф-фенол

СбНбО

от 0 до 0,25 млн^-1 включ.

св. 0,25 до 4 млн^-1

от 0 до 1 св. 1 до 15,6

±0,25 мг/м³

±25 %

ПГУ-А-Ф-тет-рафторэти лен

C2F4

от 0 до 7,2 млн^-1 включ.

св. 7,2 до 40 млн^-1

от 0 до 30

св.30 до 166

±5 мг/м³

±25 %

ПИП

Пределы допускаемой дополнительной погрешности КГЭСП, в долях от предела допускаемой основной погрешности

от изменения температуры окружающей среды на каждые 10 ^oC

от влияния изменения атмосферного давления

от изменения относительной влажности анализируемой среды

СГОЭС, СГОЭС-М, СГОЭС-М11, СГОЭС-2, СГОЭС-М2, СГОЭС-М11-2.

0,5 (в диапазоне от -60 до +85 ^oC)

0,5 на каждые 10 кПа

0,2 на каждые 10 % отн. влажности

ССС-903,ССС-903МЕ,

ССС-903МТ

0,2

0,5 на каждые 10 кПа

0,2 на каждые 10 % отн. влажности

ПГУ-А

0,2

1)

1)

¹⁾ Нормированы ввиду отсутствия влияния

Наименование характеристики

Значение

Пределы допускаемой суммарной относительной погрешности датчиков при контроле предельно-допустимой концентрации (ПДК) вредных веществ в воздухе рабочей зоны в условиях эксплуатации ¹⁾:

±25

- температура окружающей среды, ^oC

от +15 до +25

- относительная влажность, %

от 50 до 70

- атмосферное давление, кПа

от 96,3 до 106,3

- неизмеряемые компоненты, не более

0,5 ПДК ²⁾

Предел допускаемой вариации показаний по измерительным каналам, в долях от предела допускаемой основной погрешности

0,5

Пределы допускаемого изменения показаний за 24 ч непрерывной работы, в долях от предела допускаемой основной погрешности

±0,5

Предел допускаемого времени установления показаний по уровню 0,9 (Т₀,₉д) по измерительным каналам с ПИП, с:

- СГОЭС, СГОЭС-М, СГОЭС-М11

35

- СГОЭС-2, СГОЭС-М-2, СГОЭС-М11-2

35

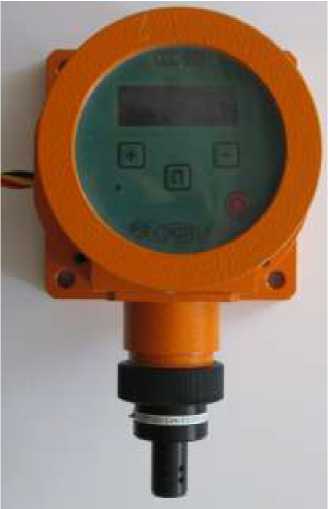

- ССС -903, ПГУ-А, ССС-903МТ, ССС-903МЕ с преобразователями ПГТ

50

- ССС-903, ПГУ-А, ССС-903МТ, ССС-903МЕ с преобразователями ПГЭ, ПГО, ПГФ

95

Время прогрева, мин, не более

10

Электрическое питание осуществляется:

ПИП и БКП, постоянным током в диапазоне напряжений, В

от 18 до 32

побудитель расхода ПР-7КВ однофазным переменным током частотой, Гц

50+1

напряжением, В

от 207 до 253

Потребляемая мощность, Вт, не более:

450

Габаритные размеры, мм, не более:

- длина

340

- ширина

750

- высота

830

Наименование характеристики

Значение

Масса, кг, не более

50

Рабочие условия эксплуатации

Параметры газовой пробы в точке отбора:

• - диапазон температуры

• - диапазон давления отбираемой пробы на входе в трубопровод, кПа

• - относительная влажность анализируемой среды (без конденсации влаги), %, не более

• - неизмеряемые компоненты, не более

• - определяемые компоненты, не более

от -60 до +60 от -15 до +15

100

0,5 ПДК верхнего значения диапазона измерений^

КГЭСП должен работать при следующих условиях эксплуатации:

o

• - температура окружающей среды, C

• - относительная влажность окружающего воздуха при температуре +35 ^оС (без конденсации), %, не более

• - диапазон атмосферного давления, кПа

от -60 до +60

100

от 80 до 120

Средний срок службы, лет

10

Средняя наработка на отказ (при доверительной вероятности Р=0,95), ч

35000

КГЭСП выполнены во взрывозащищенном исполнении, маркировка взрывозащиты:

• - для шкафа КГЭСП

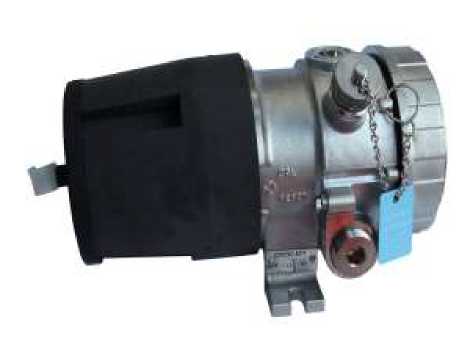

• - для СГОЭС, СГОЭС-2

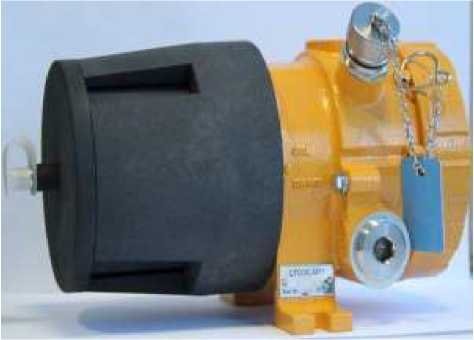

• - для СГОЭС-М, СГОЭС-М-2, СГОЭС-М11, СГОЭС-М11-2

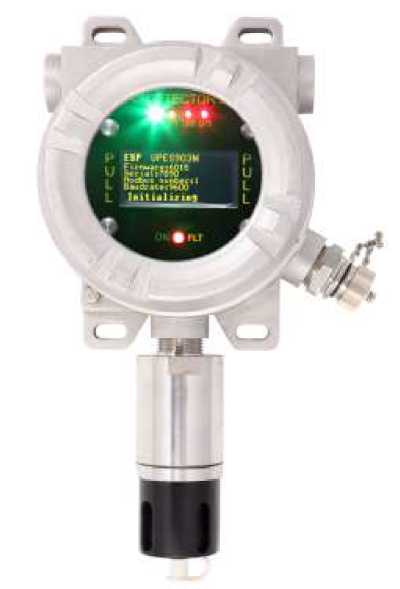

• - для ССС-903МЕ

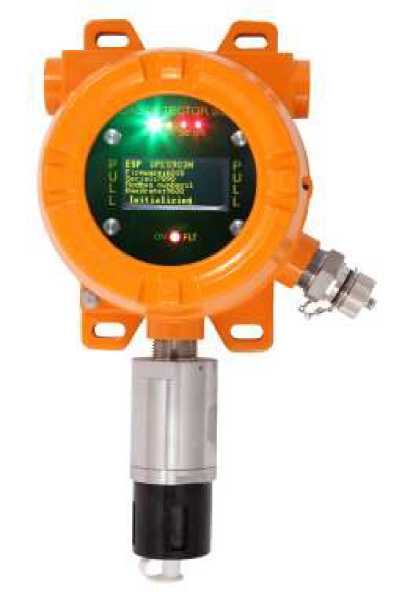

• - для ССС-903МТ

• - для ССС-903

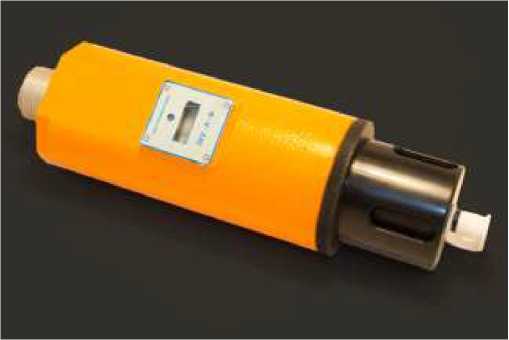

• - для ПГУ-А

• - для побудителя расхода ПР-7В

• - для блока контроля потока БКП

• - для модуля питания блока контроля потока

• - для кабельного ввода взрывозащищенного CG 201

• - для линии доставки газовой пробы

• - для зонда отбора газовой пробы

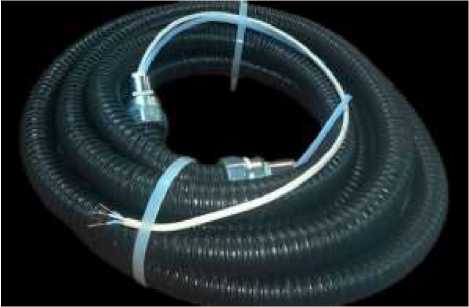

• - для гибкого металлорукава

1Ex d e IIC T3 Gb

1Ex d IIC T4 Gb

1Ex d [ib] IIC T4 Gb

1Ex d ib [ib] ПВ+Н2 T6 Gb

1Ex d ib [ib] IIC T6 Gb,

1Ex d ib [ib] IIC T4

1Ex d ib [ib] IIC T6 Gb

1Ex d ib [ib] IIC T6 Gb/1Ex d ib [ib] IIC T4 Gb, Ex tb ib IIIC «Т85С...Т100С» Db 1ExdIICT6

1Ex [ib] IIC T5 Gb

1Ex d [ib] IIC T5 Gb

1Ex d IIC Gb 2ExeIIT3

1ExeIIT4GbX ExdIIC U

По защищенности конструкции от влияния пыли и воды степени защиты по ГОСТ 14254-2015.

IP66

Примечание:

• ¹⁾ В соответствии с Приказом Минздравсоцразвития РФ № 1034н от 09.09.11

• ²⁾ ПДК - предельно-допустимая концентрация по ГОСТ 12.1.005-88 Перекрестная чувствительность компенсирована введением поправок

Наименование

Обозначение

Количество

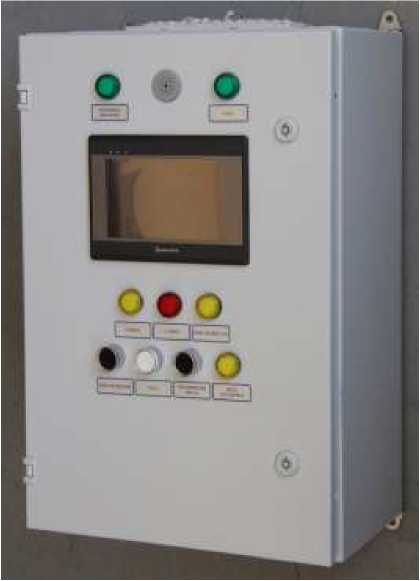

Шкаф управления навесного исполнения¹-*

-

-

Шкаф настенный с электрической и газотрубопроводной соединительной арматурой КШ/TERMO-BOX-XXX²*

1 шт.

- модуль питания БКП³⁾

ЖСКФ.424175.014

1 шт.

- блок контроля потока (БКП)

ЖСКФ.424175.013

1 шт. на изделие

- трансмиттер УПЭС-903МЕ³⁾

ЖСКФ.426211.034-02

1 шт.

- первичный преобразователь газовый⁴*

СГОЭС и/или ССС-903МЕ (МТ) по заявке потребителя

1 шт.

- ротаметр РМА-0,160ГУЗ или РМА-0,063ГУЗ³⁾

1 шт.

- побудитель расхода ПР-7КВ

-

1 шт. на изделие

- Электромагнитные клапана¹* ³⁾

от 1 до 7 шт. на изде

лие

- фильтр редуктор (ограничитель) газового потока

в комплекте со сменным фильтром

1 шт. на изделие

Крепеж и прочие принадлежности:

-

- кабельный ввод CG201

ЖСКФ.305311.201

1 шт. на изделие

Магнитный (калибровочный) ключ

в зависимости от типа преобразователя

1 шт. на поставку

- Зонд отбора газовой пробы (опционально)

-

1 шт. на изделие

Руководство по эксплуатации

ЖСКФ.411711.005-1 РЭ

1 комплект на изде-лие/поставку

Методика поверки (с изменением № 1)

МП-242-1939-2015

ПО для ССС-903МЕ и БКП

-

Копии свидетельств об утверждении типа на средства измерений, входящие в состав комплекта; свидетельство о первичной поверке на комплект газоаналитический «КГЭСП-УОГПЭС»

^1* Поставляется опционально

²⁾ По требованию возможно применение шкафа из нержавеющей стали КШ/TERMO-ВОХ-ХХХ

^3* Количество в зависимости от конфигурации

⁴⁾ Конфигурация определяется заказом

ГСО

9853-2011,

ГСО

10241-2013,

ГСО

10242-2013,

ГСО

10244-2013,

ГСО

10246-2013,

ГСО

10248-2013,

ГСО

10250-2013,

ГСО

10253-2013,

ГСО

10256-2013,

ГСО

10257-2013,

ГСО

10262-2013,

ГСО

10263-2013,

ГСО

10323-2013,

ГСО

10325-2013,

ГСО

10327-2013,

ГСО

10329-2013,

ГСО

10331-2013,

ГСО

10333-2013,

ГСО

10334-2013,

ГСО

10335-2013,

ГСО

10337-2013,

ГСО

10342-2013,

ГСО

10364-2013,

ГСО

10366-2013,

ГСО

10379-2013,

ГСО

10383-2013,

ГСО

10385-2013,

ГСО

10386-2013,

ГСО

10387-2013,

ГСО

10388-2013,

ГСО

10534-2014,

ГСО

10539-2014,

ГСО

10540-2014,

ГСО

10550-2014,

ГСО

10657-2015,

ГСО 10656-2015;
