Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «07» мая 2018 г. №868

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики электрической энергии трехфазные статические «Меркурий 231»

Назначение средства измерений

Счетчики электрической энергии трехфазные статические «Меркурий 231» предназначены для измерения и учета активной и реактивной энергии прямого направлении переменного тока в трех и четырехпроводных сетях.

Описание средства измерений

Принцип действия счетчиков электрической энергии трехфазных статических «Меркурий 231» (далее счетчики) основан на цифровой обработке входных аналоговых сигналов.

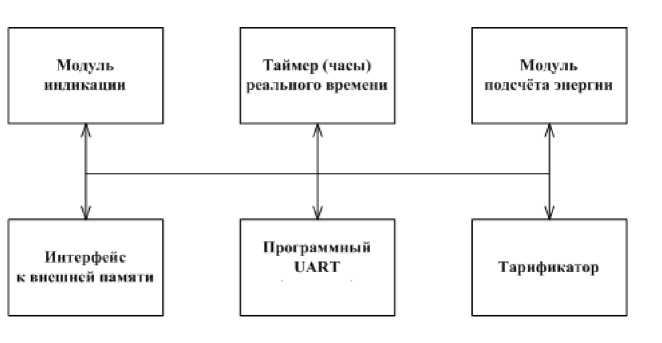

Управление процессом измерения и всеми функциональными узлами счетчика осуществляется высокопроизводительным микроконтроллером (МК), который реализует алгоритмы в соответствии со специализированной программой, помещенной в его внутреннюю память программ. Управление узлами производится через аппаратно-программные интерфейсы, реализованные на портах ввода/вывода МК.

МК по выборкам мгновенных значений напряжения и тока, поступающих с датчиков напряжения и датчиков тока, производит вычисление усредненных значений активной и реактивной мощности, среднеквадратических значений напряжения и тока. МК выполняет функции вычисления измеренной энергии, связи с энергонезависимой памятью, отображение информации на жидкокристаллический индикатор (ЖКИ) или устройство отсчетное электромеханическое (УО) и формирование импульсов телеметрии.

Измерение частоты сети производится посредством измерения периода фазного напряжения.

Счетчики выпускаются в модификациях, отличающихся корпусами, типом измерителя в цепи тока (трансформатор или шунт), способом включения (непосредственного или трансформаторного), классом точности, базовым (номинальным) и максимальным током, функциональными возможностями, связанными с программным обеспечением.

Условное обозначение многотарифных счётчиков с трансформаторами в цепи тока и ЖКИ имеет вид:

«Меркурий 231 ART-OX FIR(L)N»,

где Меркурий - торговая марка счётчика;

231 - серия счётчика;

AR - тип измеряемой энергии, а именно:

  • - А - активной энергии;

  • - R - реактивной энергии;

Т - наличие внутреннего тарификатора;

0Х - модификации, подразделяемые по максимальному току и классу точности, приведены в таблице 1.

Таблица 1

Модификации счётчиков

Класс точности

при измерении энергии

Номинальный или базовый (максимальный) ток, А

активной

реактивной

01

1,0

2,0

5(60)

03

0,5S

1,0

5(10)

F - наличие профиля, журнала событий и других дополнительных функций (отсутствие F - нет профиля и дополнительных функций);

IR(L) - интерфейсы, а именно:

-R - интерфейс RS-485(отсутствие R - отсутствие RS-485);

-I - интерфейс IrDA (присутствует во всех моделях счётчиков с ЖКИ);

-L - PLC-модем (отсутствие L - отсутствие PLC-модема);

N - наличие электронной пломбы (отсутствие N - отсутствие электронной пломбы).

Переключение тарифов осуществляется с помощью внутреннего тарификатора или по команде через интерфейс (IrDA или RS-485) или PLC-модем от внешнего тарификатора.

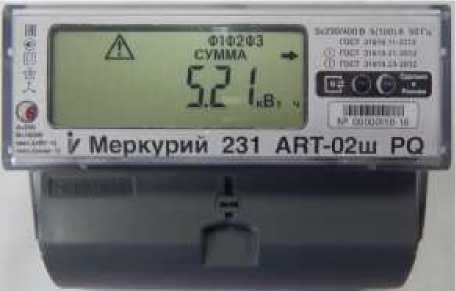

Условное обозначение многотарифных счётчиков с шунтами в цепи тока и ЖКИ, имеет вид:

«Меркурий 231 ART-ОХш PQBt»,

где Меркурий - торговая марка счётчика;

231 - серия счётчика;

AR - тип измеряемой энергии, а именно:

-А - активной энергии;

-R - реактивной энергии;

Т - наличие внутреннего тарификатора;

0Хш - модификации, подразделяемые по базовому (максимальному) току, приведены в таблице 1а.

Таблица 1а

Модификации счётчиков

Класс точности при измерении энергии

Базовый

(максимальный) ток, А

активной

реактивной

01ш

1,0

2,0

5(60)

02ш

1,0

2,0

5(80) или 5(100) или 10(100)

P - наличие профиля (отсутствие P - нет профиля);

Q - наличие показателей качества электроэнергии, (отсутствие Q - нет показателей качества электричества);

Bt - наличие радиоканала Bluetooth (отсутствие Bt - отсутствие радиоканала Bluetooth).

Электронная пломба и оптопорт присутствует во всех модификациях счётчиков «Меркурий 231 ART-ОХш PQBt».

Переключение тарифов осуществляется с помощью внутреннего тарификатора.

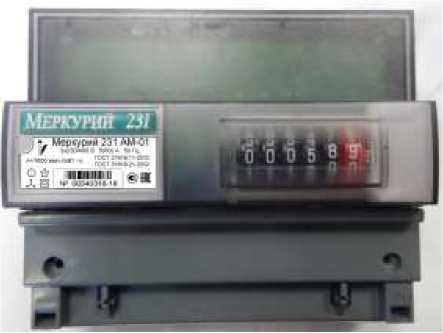

Условное обозначение однотарифного счётчика с трансформаторами в цепи тока и УО имеет вид:

«Меркурий 231 АМ-01»

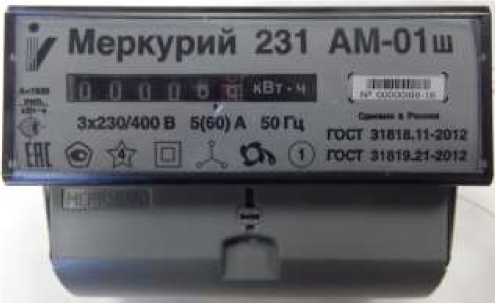

Условное обозначение однотарифных счётчиков с шунтами в цепи тока и УО имеет вид:

«Меркурий 231 АМ-0Хш».

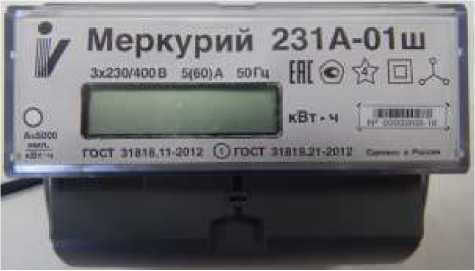

Условное обозначение однотарифных счётчиков с шунтами в цепи тока и ЖКИ имеет вид:

«Меркурий 231 А-0Хш».

Модификации однотарифных счётчиков с шунтами в цепи тока, подразделяемые по базовому (максимальному) току, приведены в таблице 1б.

Таблица 1

б

Модификации счётчиков

Класс точности при измерении активной энергии

Базовый

(максимальный) ток, А

01ш

1,0

5(60)

02ш

1,0

10(100)

Счётчики «Меркурий 231А(М)-0Х(ш)» обеспечивают регистрацию значений потребляемой электроэнергии с нарастающим итогом с момента ввода в эксплуатацию.

Для счётчиков «Меркурий 231АМ-01(ш)» количество барабанов УО шесть, из них первые пять индицируют целое значение электроэнергии в кВт-ч, а шестой индицирует значение электроэнергии в десятых и сотых долях кВт-ч.

Для счётчиков «Меркурий 231АМ-02ш» количество барабанов УО шесть, которые индицируют целое значение электроэнергии в кВт-ч, запятая отсутствует.

ЖКИ представляет собой восьмиразрядный семисегментный цифровой индикатор с фиксированной запятой перед двумя младшими разрядами. ЖКИ индицирует пoкaзaния нeпocpeдcтвeннo в килoвaтт-чacax (кВт-ч) при измерении активной энергии и в киловар-часах (квар-ч) при измерении реактивной энергии.

Счетчики «Меркурий 231 АRТ» обеспечивают вывод на ЖКИ следующих параметров и данных:

учтенной активной и реактивной энергии прямого направления в соответствии с заданным перечнем индицируемых тарифных зон (по сумме тарифов, тариф 1, тариф 2, тариф 3, тариф 4) раздельно:

- всего от сброса показаний;

Примечание - счетчики, запрограммированные в однотарифный режим, обеспечивают вывод на индикатор значения потребляемой электроэнергии только по одному тарифу.

  • •  вспомогательных параметров:

  • -   мгновенных значений (со временем интегрирования 1 с) активной, реактивной и полной мощности по каждой фазе и по сумме фаз;

  • -  действующих значений фазных напряжений и токов по каждой из фаз;

  • -  углов между фазными напряжениями:

  • > между 1 и 2 фазами;

  • > между 1 и 3 фазами;

  • > между 2 и 3 фазами.

  • -   коэффициентов мощности (cos ф) по каждой фазе и по сумме фаз с указанием вектора полной мощности;

  • -   частоты сети;

  • -   **текущего времени;

  • -   **текущей даты;

  • -  *идентификационного номера модема;

  • -   *уровня принятого сигнала.

Примечания:

  • * - для счетчиков с модемом PLC.

** - для счетчиков с внутренним тарификатором.

Переключение тарифов осуществляется с помощью внутреннего тарификатора.

Счетчики имеют встроенный последовательный интерфейс связи RS-485 или IrDA интерфейс или модем PLC, оптопорт (счетчики с шунтами), обеспечивающие обмен информацией с компьютером в соответствии с протоколом обмена.

Счётчики обеспечивают программирование от внешнего компьютера через интерфейс связи следующих параметров:

  • контроля чётности/нечётности (нет, 1 стоп-бит);

  • системного тайм-аута (5 мс);

  • смены паролей первого (потребителя энергии) и второго (продавца энергии) уровня доступа к данным;

  • индивидуальных параметров счётчика (на уровне 2):

  • -  сетевого адреса (на уровне доступа 1 и 2);

  • - местоположения (на уровне доступа 2);

  • - коэффициента трансформации по току (на уровне доступа 2);

  • - режимов импульсных выходов (на уровне доступа 2);

  • *текущего времени и даты (на уровне доступа 2):

  • - широковещательная команда установки текущего времени и даты;

  • *тарифного расписания (на уровне доступа 2):

  • - до 4-х тарифов,

  • - раздельно на каждый день недели и праздничные дни каждого месяца года (максимальное число праздничных дней в невисокосном году - 365 дней, в високосном - 366);

  • - до 16 тарифных интервалов в сутки;

  • - шаг установки тарифного расписания (дискретность 1 мин);

  • - установка счётчика в однотарифный или многотарифный режим;

  • *разрешения/запрета сезонного времени и параметров времени перехода с «летнего» времени на «зимнее», с «зимнего» времени на «летнее» (на уровне доступа 2):

  • -  часа;

  • - дня недели (последней) месяца;

  • - месяца;

  • **параметров при сохранении профиля мощности (на уровне доступа 2):

  • - длительности периода интегрирования (1. ..45 мин., шаг установки - 1 мин., ёмкость памяти - 85 суток (для модификации с буквой F) и 190 суток (для модификации с буквой Р) при длительности периода интегрирования - 30 минут;

  • - разрешения/запрета обнуления памяти при инициализации массива памяти средних мощностей;

  • режимов индикации (на уровне доступа 1 и 2):

  • -  периода индикации (1..255 секунд);

  • - длительности индикации показаний потреблённой энергии по текущему тарифу (5..255 секунд);

  • - длительности индикации показаний потреблённой энергии по нетекущему тарифу (5.255 секунд);

  • - перечня индицируемых показаний потреблённой энергии (по сумме тарифов, тариф 1, тариф 2, тариф 3, тариф 4) раздельно для активной и реактивной энергии;

  • - длительности индикации вспомогательных параметров (2.255 секунд);

  • - перечня индицируемых вспомогательных параметров;

  • параметров контроля за превышением установленных лимитов активной мощности и энергии (на уровне доступа 2):

  • - разрешения/запрета контроля за превышением установленного лимита активной мощности;

  • - разрешения/запрета контроля за превышением установленного лимита активной энергии;

  • - значения установленного лимита мощности;

  • - значений установленного лимита энергии отдельно для каждого из четырёх тарифов;

  • - режимы управления нагрузкой импульсным выходом (выводы 15, 16);

  • - включения/выключения нагрузки;

  • сброс регистров накопленной энергии (на уровне доступа 2);

  • перезапуск счётчика («горячий» сброс) без выключения питания сети (на уровне доступа 2);

  • ***параметров качества электроэнергии (ПКЭ) (справочное значение):

  • - нормально допустимые значения (НДЗ) и предельно допустимые значения (ПДЗ) отклонения напряжения (устанавливается программно);

  • ***НДЗ и ПДЗ отклонения частоты напряжения переменного тока (устанавливается программно);

  • максимумов мощности:

  • - расписание контроля за утренними и вечерними максимумами.

Примечания:

* - параметры только для счётчиков с внутренним тарификатором.

** - параметры только для счётчиков «Меркурий 231ART» с индексом «F» или «Р».

*** - параметры только для счётчиков с шунтом и с индексом «Q».

Счётчики обеспечивают считывание через интерфейс связи следующих параметров и данных:

  • *учтённой активной энергии прямого направления по каждому из 4 тарифов и сумму по тарифам по каждой фазе всего от момента сброса показаний;

  • учтённой активной энергии прямого направления (счётчики с индексом «А») или активной и реактивной энергии прямого направления (счётчики с индексами «АR») по сумме фаз по каждому из 4 тарифов и сумму по тарифам:

  • - всего от момента сброса показаний;

  • - *за текущие сутки;

  • - *на начало текущих суток;

  • - *за предыдущие сутки;

  • - *на начало предыдущих суток;

  • - *за текущий месяц;

  • - *на начало текущего месяца;

  • - *за каждый из предыдущих 11 месяцев;

  • - *на начало каждого из предыдущих 11 месяцев;

  • - *за текущий год;

  • - *на начало текущего года;

  • - *за предыдущий год;

  • - *на начало предыдущего года;

  • *параметров встроенных часов счётчика:

  • - текущих времени и даты;

  • - признака сезонного времени (зима/лето);

  • - разрешения/запрета перехода сезонного времени;

  • - времени перехода на «летнее» и «зимнее» время при установке сезонного времени;

  • *параметров тарификатора:

  • - режима тарификатора (однотарифный/многотарифный);

  • - номера текущего тарифа;

  • - тарифного расписания;

  • - календаря праздничных дней;

  • **параметров сохранения профиля мощностей:

  • - длительности периода интегрирования;

  • - параметров последней записи в памяти сохранения профиля мощностей;

  • - признака неполного среза (счётчик включался или выключался на периоде интегрир о-вания);

  • - признака переполнения памяти массива средних мощностей;

  • - *средних значений активной и реактивной мощностей прямого направления за заданный период интегрирования для построения графиков нагрузок в обычном и ускоренном режимах чтения;

  • вспомогательных параметров:

  • - мгновенных значений (со временем интегрирования 1 с) активной, реактивной и полной мощности по каждой фазе и по сумме фаз; с указанием направления (положения вектора полной мощности);

  • - действующих значений фазных напряжений и токов по каждой из фаз;

  • - коэффициентов мощности по каждой фазе и по сумме фаз с указанием направления (положения вектора полной мощности);

  • - частоты сети;

  • индивидуальных параметров счётчика:

  • - сетевого адреса;

  • - серийного номера;

  • - даты выпуска;

  • - местоположения счётчика;

- класса точности по активной энергии;

- класса точности по реактивной энергии;

- признака суммирования фаз (с учётом знака/по модулю);

Внимание! Программирование счётчиков в режим суммирования фаз «по модулю» позволяет предотвратить возможность хищения электроэнергии при нарушении фазировки подключения токовых цепей счётчика.

  • - варианта исполнения счётчика;

  • - номинального напряжения;

  • - номинального тока;

  • - коэффициента трансформации по току;

  • - постоянной счётчика в основном режиме;

  • - температурного диапазона эксплуатации;

  • - режима импульсных выходов (основной/поверочный, A+/R+);

  • - версии ПО;

  • режимов индикации:

  • -  периода индикации (I.. .255 секунд);

  • - длительности индикации показаний потреблённой энергии по текущему тарифу (5.255 секунд);

  • - длительности индикации показаний потреблённой энергии по нетекущему тарифу (5.255 секунд);

  • - перечня индицируемых показаний потреблённой энергии (по сумме тарифов, тариф 1, тариф 2, тариф 3, тариф 4) раздельно для активной и реактивной энергии;

  • - длительности индикации вспомогательных параметров (2.255 секунд);

  • - перечня индицируемых вспомогательных параметров;

  • параметров контроля за превышением установленных лимитов активной мощности и энергии прямого направления:

  • - режима (разрешения/запрета) контроля за превышением установленного лимита активной мощности прямого направления;

  • - режима (разрешения/запрета) контроля за превышением установленного лимита активной энергии прямого направления;

  • - значения установленного лимита мощности;

  • - значений установленного лимита энергии отдельно для каждого из четырёх тарифов;

  • - режима импульсного выхода (выводы 15, 16) (телеметрия/режим управления нагрузкой);

  • - режим управления нагрузкой (нагрузка включена/выключена);

  • *журнала событий (кольцевого на 10 записей);

  • - времени включения/выключения счётчика;

  • - времени до/после коррекции текущего времени;

  • - времени включения/выключения фазы 1 (2, 3);

  • - времени начала/окончания превышения лимита мощности;

  • - времени коррекции тарифного расписания;

  • - времени коррекции расписания праздничных дней;

  • - времени сброса регистров накопленной энергии;

  • - времени инициализации массива средних мощностей;

  • - времени превышения лимита энергии по тарифу 1 (2, 3, 4);

  • - времени коррекции параметров контроля за превышением лимита мощности;

  • - времени коррекции параметров контроля за превышением лимита энергии;

  • - времени вскрытия/закрытия прибора;

  • - времени включения/выключения фазных токов (для счётчиков с шунтом и индексом «Р» в условном обозначении);

  • - даты и кода перепрограммирования;

  • - времени и кода ошибки самодиагностики;

  • - времени коррекции расписания контроля за максимумами мощности;

- времени сброса максимумов мощности;

  • *журнала ПКЭ (для счётчиков с шунтом и индексом «Р» в условном обозначении;

Всего значений журнала 16:

  • - НДЗ и ПДЗ напряжения в фазе 1 (4 значения);

  • - НДЗ и ПДЗ напряжения в фазе 2 (4 значения);

  • - НДЗ и ПДЗ напряжения в фазе 3 (4 значения);

  • - НДЗ и ПДЗ частоты сети (4 значения).

Журнал фиксирует время выхода/возврата по каждому значению журнала до 100 записей.

  • значения утренних и вечерних максимумов мощности;

  • словосостояния самодиагностики счётчика.

Примечания:

* - параметры только для счётчиков с внутренним тарификатором.

** - параметры только для счётчиков «Меркурий 231ART» c индексом «F» или «Р».

Кроме данных об учтенной электроэнергии в энергонезависимой памяти хранятся калибровочные коэффициенты, тарифное расписание, серийный номер, версия программного обеспечения счетчика и другая информация, необходимая для конфигурации счетчика.

Длительность хранения данных в энергонезависимой памяти составляет не менее 30 лет.

Объем основных и вспомогательных параметров, выводимых на ЖКИ, а также длительность индикации, программируется через интерфейс.

Счетчики имеют испытательный выход для поверки счетчиков и для использования в ранее разработанных и эксплуатируемых автоматизированных системах технического и коммерческого учета потребляемой электроэнергии. В счётчиках с шунтами (с индексом «ш» в названии счётчика) испытательный выход является оптическим.

Конструктивно счетчики состоят из следующих узлов:

  • - корпуса (основания корпуса, крышки корпуса, клеммной крышки, крышки интерфейсной);

  • - клеммной колодки;

  • - печатного узла.

Печатный узел представляет собой плату с электронными компонентами, которая устанавливается в основании корпуса. Печатная плата подключается к клеммной колодке с помощью проводов.

Крышка корпуса крепится к основанию двумя винтами или механическими защелками и имеет окно для считывания показаний с ЖКИ или УО, а также для наблюдения за светодиодным индикатором.

Клеммная колодка состоит из восьми клемм для электросети и нагрузки.

На печатном узле находятся:

  • - блок питания;

  • - оптрон импульсного выхода;

  • - микроконтроллер (МК);

  • - энергонезависимое запоминающее устройство;

  • - оптопорт или IrDA, интерфейс RS-485, модуль PLC в зависимости от модификации счетчика;

  • - ЖКИ или УО

Корпус счетчиков изготовляется методом литья из ударопрочной пластмассы, изолятор контактов изготовляется из пластмассы с огнезащитными добавками.

Общий вид счетчика электрической энергии трехфазного статического «Меркурий 231АМ-01» представлен на рисунке 1.

Приказ Росстандарта №868 от 07.05.2018, https://oei-analitika.ru

Рисунок 1 - Общий вид счетчика электрической энергии трехфазного статического «Меркурий 231АМ-01».

Общий вид счетчика электрической энергии трехфазного статического «Меркурий 231АМ-0Хш» представлен на рисунке 2.

Приказ Росстандарта №868 от 07.05.2018, https://oei-analitika.ru

Рисунок 2 - Общий вид счетчика электрической энергии трехфазного статического «Меркурий 231АМ-0Хш».

Общий вид счетчика электрической энергии трехфазного статического «Меркурий 231А-0Хш» представлен на рисунке 3.

Приказ Росстандарта №868 от 07.05.2018, https://oei-analitika.ru

Рисунок 3 - Общий вид счетчика электрической энергии трехфазного статического «Меркурий 231А-0Хш».

Общий вид счетчика электрической энергии трехфазного статического «Меркурий 231A(R)(T)-0X» представлен на рисунке 4.

Приказ Росстандарта №868 от 07.05.2018, https://oei-analitika.ru

Рисунок 4 - Общий вид счетчика электрической энергии трехфазного статического «Меркурий 231A(R)(T)-0X».

Общий вид счетчика электрической энергии трехфазного статического «Меркурий 231A(R)T -0Хш» на рисунке 5.

Приказ Росстандарта №868 от 07.05.2018, https://oei-analitika.ru

Рисунок 5 - Общий вид счетчика электрической энергии трехфазного статического «Меркурий 231А^)Т-0Хш».

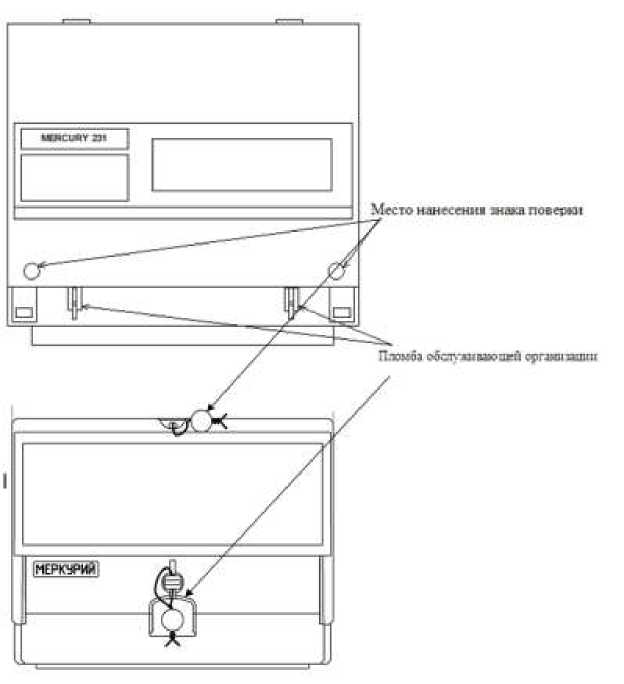

Схемы пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 6.

Приказ Росстандарта №868 от 07.05.2018, https://oei-analitika.ru

Рисунок 6 - Схемы пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки

Счётчики предназначены для эксплуатации внутри закрытых помещений.

Программное обеспечение

В счетчиках используется программное обеспечение «Меркурий 231».

Структура программного обеспечения «Меркурий 231» представлена на рисунке 7.

Программное обеспечение состоит из следующих модулей:

- модуль измерений, вычислений и подсчета активной и реактивной энергии;

- модуль индикации;

- модуль обмена с внешней памятью;

- тарификатора и таймера (часов);

- модуль обслуживания интерфейсов (RS-485, IrDA, оптопорт, модем PLC).

Модуль подсчета энергии осуществляет измерение токов, напряжений и мощностей, которые в последующем используются для вычисления энергии и других вспомогательных параметров.

Модуль индикации обеспечивает вывод на ЖКИ необходимую информацию в соответствии с заданным алгоритмом.

Модуль работы с внешней памятью обеспечивает чтение и запись данных во внешнюю энергонезависимою память. В качестве данных могут быть как измеренные метрологические параметры с учетом заданного тарифного расписания, так и другие параметры, которые позволяют функционировать счетчику в соответствии с его алгоритмом.

Модуль часов предназначен для ведения календаря реального времени.

Тарификатор, по заданному тарифному расписанию, осуществляет управление процессом записи измеренной энергии в соответствующие регистры внешней памяти.

Модуль обслуживания интерфейсов обеспечивает связь счетчика с внешними устройствами.

Большинство модулей взаимосвязаны.

Приказ Росстандарта №868 от 07.05.2018, https://oei-analitika.ru

Рисунок 7 - Структура программного обеспечения «Меркурий 231»

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 2 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

для счетчиков «Меркурий 231А^)(Т)-0Х»

для счетчиков «Меркурий 231А^)Т-0Хш»

Идентификационное наименование ПО

M231 313. txt

M231 1100. txt

Номер версии (идентификационный номер) ПО

не ниже 3.1.1

не ниже 11.0.0

Цифровой идентификатор ПО

A27F

57АС

Алгоритм вычисления цифрового идентификатора ПО

CRC 16

Доступ к параметрам и данным со стороны интерфейсов связи защищен паролями на чтение и программирование. Метрологические коэффициенты и заводские параметры защищены аппаратной перемычкой и недоступны без вскрытия пломб.

Для работы со счетчиками используется тестовое программное обеспечение «Конфигуратор счетчиков Меркурий» и «BMonitor».

Конструкция счетчиков исключает возможность несанкционированного влияния на ПО счетчиков и измерительную информацию.

Метрологические и технические характеристики

Таблица 3 - Основные метрологические характеристики

Наименование характеристики

Значение

Класс точности по ГОСТ 31819.21-2012

1

ГОСТ 31819.22-2012

0,5S

ГОСТ 31819.23-2012

1 или 2

Номинальное фазное напряжение (ином), В

230

Установленный рабочий диапазон напряжения

от 0,9 до 1,1ином

Расширенный рабочий диапазон напряжения

от 0,8 до 1,15ином

Предельный рабочий диапазон напряжения

от 0 до 1,15ином

Номинальный (1ном) и базовый ток (1б), А

5 или 10

Максимальный ток (Imax), А

10 или 60 или 80 или 100

Номинальное значение частоты, Гц

50

Пределы допускаемой относительной погрешности измерения фазных напряжений диапазоне от 0,6 до 1,2 ином в рабочем диапазоне температур, %

±0,5

Продолжение таблицы 3

Наименование характеристики

Значение

Пределы допускаемой относительной погрешности измерения

Imax ЛТ

фазных токов в диапазоне токов от 0,021ном до Imax в нормаль-

Si = ± 1 + 0,051--1 1 *

|_         К Ix

ных условиях (для счетчиков класса точности 0,5 S), %

Пределы допускаемой относительной погрешности измерения

е R оо/ ,YL

фазных токов в нормальных условиях в диапазоне токов от

Si = ± 1 + 0,011--1 1 *

|_         К Ix

0,051б до 1б (для счетчиков класса точности 1), %

Пределы допускаемой относительной погрешности при изме-

ал/Imax Л .

рении фазных токов в нормальных условиях в диапазоне токов

Si0,6 + 0,011--1 1 *

|_           К Ix

от 1б до Imax (для счетчиков класса точности 1), %

Пределы допускаемой относительной погрешности измерения

±0,2

частоты питающей сети в диапазоне от 45 до 55 Гц и в рабочем

диапазоне температур, %.

Стартовый ток (чувствительность), мА:

- модификация счетчика 01(ш)

20

- модификация счетчика 02ш (для счётчиков с I5 = 10 А)

20 (40)

- модификация счетчика 03

5

Средний температурный коэффициент, %/К

- при измерении активной энергии и активной мощности

- для счетчиков класса точности 0,5S, включаемых через

трансформатор

при значении тока 0,051ном < I < 1макс, eus ф=1

±0,03

при значении тока 0,101ном < I < 1макс, tos ф=0,5 инд.

±0,05

- для счетчиков класса точности 1 непосредственного включе-

ния

при значении тока 0,1I6 < I < 1макс, с<.« ф=1

±0,05

при значении тока 0,21б < I < 1макс, с<.« ф=0,5 инд.

±0,07

- при измерении реактивной энергии и реактивной мощности

- для счетчиков класса точности 1, включаемых через транс-

форматор

при значении тока 0,05]ном < I < Ыакс, sin ф=1

±0,05

при значении тока ОД^ном < I < Ыакс, sin ф=0,5 и sin

±0,07

Ф=0,25

- для счетчиков класса точности 2 непосредственного включе-

ния

при значении тока 0,1I6 < I < Ыакс, sin ф=1

±0,1

при значении тока 0,2I6 < I < Ыакс, sin ф=0,5 и sin ф=0,25

±0,15

- при измерении полной мощности, напряжений, токов

- для счетчиков, включаемых через трансформатор

±0,05

- для счетчиков непосредственного включения

±0,1

Пределы допускаемой дополнительной погрешности при изме-

соответствуют дополни-

рении среднеквадратических значений фазных напряжений,

тельным погрешностям при

токов, активной (полной) и реактивной мощностей, вызывае-

измерении активной (пол-

мые изменением влияющих величин (кроме температуры

ной) и реактивной энергии

окружающей среды), по отношению к нормальным условиям

Максимальное число действующих тарифов

до 4-х

Точность хода часов счетчиков, с/сут

- при температуре (20±5) °С

±0,5

- в рабочем диапазоне температур

±5

- при отключенном питании

±5

*где Ix - измеренное значение тока

Таблица 4 - Основные технические характеристики

Наименование характеристики

Значение

Полная мощность, потребляемая цепью тока, В-А, не более

0,5

Полная мощность, потребляемая цепью напряжения, В^А, не более:

9

- для счетчиков с модемом PLC дополнительная потребляемая пол-

ная мощность по фазе «3»

15

Активная мощность, потребляемая цепью напряжения, Вт, не более:

1

Габаритные размеры, мм, не более:

- счетчики с трансформаторами (для счетчика «Меркурий 231АМ-01»)

157x142x65(75)

- счетчики с шунтами

120x91x66

Масса, кг, не более:

- счетчики с трансформаторами

0,8

- счетчики с шунтами

0,45

Условия эксплуатации:

  • - температура окружающей среды, °С

  • - счетчики с трансформаторами

от -40 до +55 *

- счетчики с шунтами

от -45 до +70 *

- относительная влажность (среднегодовая), %, менее

75

- атмосферное давление, кПа

от 84 до 106,7

Класс защиты от проникновения пыли и воды по ГОСТ 14254-96

IP51

Средний срок службы, лет

30

Средняя наработка на отказ, ч:

- счетчики с трансформаторами

150000

- счетчики с шунтами

220000

*при температуре от -20 до -45 °С допускается частичная потеря работоспособности ЖКИ

Знак утверждения типа

наносится на панель счетчика методом офсетной печати или фото способом. В эксплуатационной документации на титульных листах знак утверждения типа наносится типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность счетчиков

Наименование

Обозначение

Количество

Счетчик электрической энергии статический трехфазный «Меркурий 231» в потребительской таре

АВЛГ.411152.027

1 шт.

Преобразователь интерфейсов «Меркурий 221»

АВЛГ.621.00.00

1 шт.*

Преобразователь интерфейса RS-232 - IrDA

1 шт.*

Оптический считыватель

АВЛГ.786.00.00

1 шт.*

Концентратор «Меркурий 225»

АВЛГ. 468741.001

1 шт.*

Программное обеспечение «Конфигуратор счетчиков Меркурий» на магнитном носителе или CD-диске

1 шт.*

Программное обеспечение «BMonitor» на магнитном носителе или CD-диске

1 шт.*

Паспорт (для счётчиков «Меркурий 231А(М)»

АВЛГ.411152.027 ПС

1 экз.

Методика поверки (для счётчиков «Меркурий 231А(М)»)

АВЛГ.411152.027 И3

1 экз.*

Руководство по эксплуатации (для счётчиков «Меркурий 23^^)^)»)

АВЛГ.411152.027 РЭ

1 экз.

Формуляр (для счётчиков «Меркурий 231А(К)(Г)»)

АВЛГ.411152.027 ФО

1 экз.

Методика поверки (для счётчиков «Меркурий 23^^)^)»)

АВЛГ.411152.027 РЭ1

1 экз.*

Руководство по среднему ремонту

АВЛГ.411152.027 РС

1 экз.**

*Поставляется по отдельному заказу организациям, производящим поверку и эксплуатацию счетчиков.

**Поставляется по отдельному заказу организациям, проводящим послегарантийный. ремонт.

Поверка осуществляется по документам:

АВЛГ.411152.027 РЭ1 «Счетчики электрической энергии трехфазные статические «Меркурий 231». Руководство по эксплуатации. Приложение Д. Методика поверки» с изменением №1, утвержденному ФБУ «Нижегородский ЦСМ» 26 декабря 2016 г.;

АВЛГ.411152.027 И3 «Счетчик электрической энергии трехфазный статический «Меркурий 231А(М)-0Х(ш)». Методика поверки» с изменением №1, утвержденному ФБУ «Нижегородский ЦСМ» 26 декабря 2016 г.

Основные средства поверки:

Рабочий эталон 2-ого разряда по ГОСТ 8.551-2013.

Установка поверочная универсальная УППУ-МЭ 3.1К100 02 (регистрационный

№ 23832-07);

Частотомер электронно-счетный Ч3-63 (регистрационный № 9084-83).

Прибор для испытания электрической прочности изоляции УПУ-10 (испытательное напряжение до 10 кВ, погрешность установки напряжения ±5 %).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых счетчиков с требуемой точностью.

Знак поверки наносится давлением на специальную мастику или навесную пломбу, расположенную в месте крепления крышки корпуса к основанию счетчика.

Сведения о методиках (методах) измерений приведены в эксплуатационных документах.

Нормативные и технические документы, устанавливающие требования к счетчикам электрической энергии трехфазным статическим «Меркурий 231».

ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии.

ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2.

ГОСТ 31819.22-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S.

ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии.

ГОСТ 8.551-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений электрической мощности и электрической энергии в диапазоне частот от 1 до 2500 Гц.

АВЛГ.411152.027 ТУ Счетчики электрической энергии трехфазные статические «Меркурий 231». Технические условия.

Изготовитель

Общество с ограниченной ответственностью «Научно-Производственная Компания «Инкотекс» (ООО «НПК «Инкотекс»).

ИНН 7702690982

Адрес: 105484, Россия, г. Москва, ул. 16-я Парковая, д. 26, корп. 2.

Телефон (факс): (495) 780-77-38.

Web-сайт: www.incotexcom.ru

Е-mail: firma@incotex.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области» (ФБУ «Нижегородский ЦСМ»).

Адрес: 603950, Россия, г. Нижний Новгород, ул. Республиканская, д. 1.

Телефон (831) 428-78-78, факс (831) 428-57-48.

Web-сайт: www.nncsm.ru

Е-mail: mail@nncsm.ru.

Аттестат аккредитации ФБУ «Нижегородский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № 30011-13, до 27.11.2018 г.




Приказ Росстандарта №868 от 07.05.2018, https://oei-analitika.ru

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

7 мая 2018 г.

868____

Москва

О внесении изменений в описание типа и продлении свидетельства об утверждении типа средства измерений № 30085/2 «Счетчики электрической энергии трехфазные статистические «Меркурий 231»

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее - Административный регламент) и в связи с обращением ООО «НПК «Инкотекс» от 28 февраля 2018 г. № 79/СМК приказываю:

  • 1. Внести изменения в описание типа на счетчики электрической энергии трехфазные статистические «Меркурий 231», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 29144-07, изложив его в новой редакции согласно приложению к настоящему приказу.

  • 2. Продлить срок действия свидетельства об утверждении типа средств

измерений №  30085/2 «Счетчики электрической энергии трехфазные

статистические «Меркурий 231» на последующие 5 лет.

  • 3.  Управлению метрологии (Е.Р. Лазаренко), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его

    юридическому лицу или индивидуальному предпринимателю.

  • 4. Контроль за исполнением настоящего приказа оставляю за собой.

    Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

С. С. Голубев

Сертификат; 00E1036ECDC011E780DAE0071B1B53CD41 Кому выдан: Голубев Сергей Сергеевич Действителен: с 20.11.2017 до 20.11.2018




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
