МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

29 апреля 2019 г.                                              х. 1035

Москва

О внесении изменений в описание типа на датчики виброскорости с токовым выходом ДВСТ

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 08 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ООО «Виброприбор» от 28 февраля 2019 г. № 61/3 приказываю:

• 1. Внести изменения в описание типа на датчики виброскорости с токовым выходом ДВСТ, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 53507-13, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Управлению государственного надзора и контроля (Кузьмину А.М.), ФГУП «ВНИИМС» (А.Ю. Кузин) оформить новое описание типа средства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руклдплитрття                                 -

Подлинник электронного документа, подписанного ЭП, хранится а системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии. ___________________

( иНН'НИЯ О С! И ИФ'ЖАТЕ ЭГ1

Сертификат: 00E1036EE327UE88OE9E0O71BFC5DD276 Кому выдан: Голубев Сергей Сергеевич действителен: с 08.11.2018 до 08.11.2019

I

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «29» апреля 2019 г. № 1035

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики виброскорости с токовым выходом ДВСТ

Датчики виброскорости с токовым выходом ДВСТ (далее ДВСТ или датчики) предназначены для измерения среднеквадратических значений (СКЗ) виброскорости.

Принцип действия датчиков виброскорости с токовым выходом ДВСТ основан на преобразовании среднеквадратических значений (СКЗ) виброскорости при помощи чувствительного элемента и электронного модуля в унифицированный сигнал постоянного тока, пропорциональный измеряемой величине.

Конструктивно датчики состоят из вибропреобразователя и кабеля. В состав вибропреобразователя входят чувствительный элемент и электронный модуль, для обеспечения взрывозащиты заключенный в эпоксидный компаунд.

Маркировка взрывозащиты 0Ex ia IIC T5 Х.

Электронный модуль содержит в себе интегратор, электрический полосовой фильтр и детектор среднеквадратического значения сигнала, обеспечивающие рабочий диапазон частот датчика в соответствии с требованиями ГОСТ ISO 2954-2014 «Вибрация. Контроль состояния машин по результатам измерений вибрации на невращающихся частях. Требования к средствам измерений».

Съем информации о виброскорости и преобразование в электрический сигнал осуществляется пьезоэлектрическим или интегральным вибропреобразователем.

Датчики виброскорости с токовым выходом ДВСТ изготавливаются в четырёх модификациях ДВСТ-1, ДВСТ-2, ДВСТ-З и ДВСТ-4, отличающихся габаритными размерами и массой. Датчики ДВСТ-1, ДВСТ-2 и ДВСТ-4 имеют выход сигнала постоянного тока от 4 до 20 мА по ГОСТ 26.011-80 «Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные» (далее - аналоговый интерфейс). Датчики ДВСТ-3 дополнительно имеют выходной сигнал в цифровой форме (далее - цифровой интерфейс), физически совмещённый с аналоговым интерфейсом, обеспечивающий двусторонний обмен командами и данными с вторичной аппаратурой. Каждая из модификаций ДВСТ может отличаться диапазоном преобразования виброскорости, длиной кабеля и видом соединительного наконечника. Модельный ряд, наименования, условные обозначения и исполнения датчиков приведены в таблицах 4 - 7.

Обозначение датчиков при заказе:

Датчик виброскорости с токовым выходом ДВСТ-[А]-[В]-[Х]-[О]-[Е]-[С], где:

• [A] - принадлежность к модификации (1, 2, 3 или 4);

• [B] - верхний предел измерений СКЗ виброскорости, мм/с; (10,20,30 или 50)

[X] - значение длины собственной соединительной линии, м;

• [D] - вид соединительного наконечника (Р или К);

• [E] - применение альтернативного основному исполнению кабеля (Г или М);

• [C] - обозначение морозостойкого исполнения (С или отсутствие).

Пример условного обозначение датчика:

ДВСТ-1-20-2-Р-Г ТУ 4277-003-61196017-12.

виброскорости с токовым выходом ДВСТ представлен

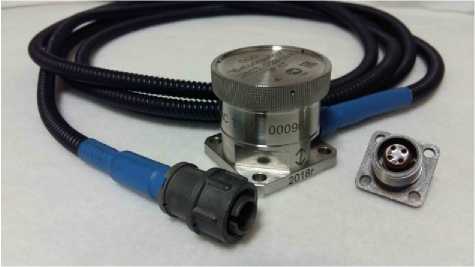

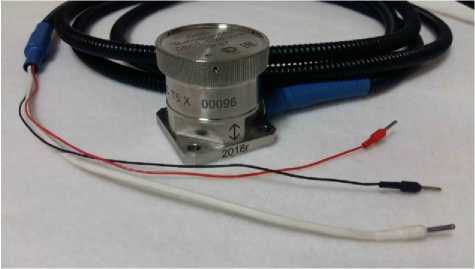

а) Датчики виброскорости с токовым выходом ДВСТ-1.

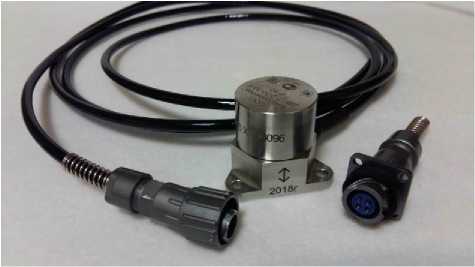

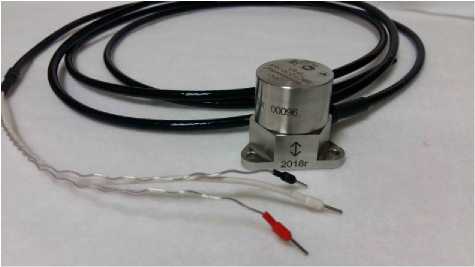

б) Датчики виброскорости с токовым выходом ДВСТ-2 и ДВСТ-3.

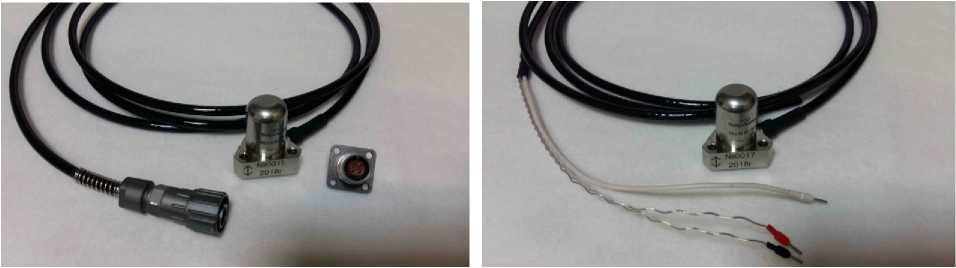

в) Датчики виброскорости с токовым выходом ДВСТ-4.

Рисунок 1 - Общий вид датчиков виброскорости с токовым выходом ДВСТ.

Программное обеспечение (ПО) датчиков виброскорости с токовым выходом ДВСТ-3 представляет собой встроенное ПО, является неотъемлемой частью изделия и предназначено для измерения аналоговых сигналов, их обработки и представления значений измеренных величин. Данное программное обеспечение реализовано только в модификации ДВСТ-3, в остальных модификациях программная обработка не проводится.

ПО ДВСТ-3 реализует контроль и оценку измеренных величин, хранение измеренных величин, управление прибором при проведении измерений. Внутреннее программное обеспечение загружается в долговременную оперативную память датчика на предприятии-изготовителе.

Программное обеспечение, необходимое для функционирования программы, находится в энергонезависимой памяти микропроцессора.

Программное обеспечение написано на языке С в среде CodeVision .

ПО ДВСТ-3 реализует следующие функции:

• получение от АЦП цифровых отсчетов сигналов с последующей обработкой и вычислением численных значений измеряемых параметров;

• • переключение диапазонов измерения виброскорости;

• • сравнение измеренных значений с заданными пороговыми значениями;

• • передача измеренных значений по цифровому интерфейсу Bell-202;

• • передача измеренных значений по аналоговому интерфейсу (4 - 20) мА.

Уровень защиты от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Таблица 4 - Исполнения Датчиков виброскорости с токовым выходом ДВСТ-1

Таблица 5 - Исполнения Датчиков виброскорости с токовым выходом ДВСТ-2

Таблица 6 - Исполнения Датчиков виброскорости с токовым выходом ДВСТ-3

Таблица 7 - Исполнения Датчиков виброскорости с токовым выходом ДВСТ-4

Примечания:

• - МРПИнг - использован металлорукав герметичный в ПВХ изоляции МРПИнг 6;

• - КГ - использован кабель геофизический КГ-3х0,2-0-80.

наносится на титульный лист эксплуатационной документации методом типографской печати.

Таблица 8 - Комплектность средства измерений

осуществляется по документу ВТ.05.00.000 МП с изменением №1 «Датчики виброскорости с токовым выходом ДВСТ. Методика поверки», утвержденному ФБУ «Ростовский ЦСМ» 05.07.2018г.

Основные средства поверки:

- виброизмерительная установка 2 разряда по МИ 2070-90;

- вольтметр универсальный цифровой В7-40 (регистрационный номер в Федеральном информационном фонде 39075-08);

- источник питания Б5-7 (регистрационный номер в Федеральном информационном фонде 6382-77).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ТУ 4277-003-61196017-12 Датчики виброскорости с токовым выходом ДВСТ. Технические условия (с изменениями от 09.04.2018г.)

Общество с ограниченной ответственностью «Виброприбор» (ООО «Виброприбор») ИНН 7604155176

Адрес: 347900, Ростовская область, г. Таганрог, ул. Лесная Биржа, д. 2, корп. 3 Юридический адрес: 150000, г. Ярославль, ул. Республиканская, д. 75, корп. 2, офис 42 Телефон (факс): (4852) 26-64-82, (8634) 32-79-42

Web-сайт: http://www.vibropribor.ru

E-mail: general@vibropribor.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Ростовский области» (ФБУ «Ростовский ЦСМ»)

Адрес: 344000, Ростовская область, г. Ростов-на-Дону, пр. Соколова, 58/173 Телефон : (863) 264-19-74, 290-44-88, факс: (863) 291-08-02, 290-44-88 Web-сайт: http://rostcsm.ru

E-mail: info@rostcsm.ru, techotd@rostcsm.ru

Аттестат аккредитации ФБУ «Ростовский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № 30042-13 от 11.12.2013 г.
