№2559 от 20.11.2017
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 30487
О внесении изменений в описание типа на установки поверочные трубопоршневые двунаправленные BiPr-MA
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ20 ноября 2017 г. № 2559
Москва
О внесении изменений в описание типа на установки поверочные трубопоршневые двунаправленные BiPr-MA
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением ООО «Нефтеконсалт» от 28 сентября 2017 г. № Н-ИП 117-01 приказываю:
-
1. Внести изменения в описание типа на установки поверочные трубопоршневые двунаправленные BiPr-MA, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 50713-12, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Управлению метрологии (Е.Р.Лазаренко), ФГУП «ВНИИМС» (А.Ю.Кузин) оформить новое описание типа средства измерений.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С .Голубев
Г л
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О ('.ЕР I ИФИНЛЯ В ЗП
Сертификат: 00E1036ECDC011E780DAE0071B1B53O341 Кому выдан: Голубев Сергей Сергеевич Действителен: с 20.11.2017 до 20.11.2018
Приложение
к приказу Федерального агентства по техническому регулированию и метрологии от «20» ноября 2017 г. №2559
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Установки поверочные трубопоршневые двунаправленные BiPr-MA
Назначение средства измеренийУстановки поверочные трубопоршневые двунаправленные BiPr-MA (далее - ТПУ), являются рабочими эталонами 1-го или 2-го разряда по ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости» и предназначены для воспроизведения объема жидкости при калибровке, поверке и контроле метрологических характеристик (погрешности) преобразователей объемного и массового расходов, счетчиков жидкости, рабочих эталонов 2-го разряда по ГОСТ 8.510.
Описание средства измеренийПринцип действия Т11У заключается в повторяющемся вытеснении известного объёма жидкости из измерительного калиброванного участка ТПУ.
ТПУ состоит из следующих основных частей, установленных на стальной сварной раме: цилиндрического корпуса с измерительным и разгонными участками, шарового поршня, перемещающегося в корпусе под действием потока жидкости, детекторов положения поршня, четырёхходового переключающего клапана.
ТПУ выпускаются в стационарном и передвижном исполнениях. По конструкции ТПУ могут изготавливаться U-типа и S-типа («хвост скорпиона»). ТПУ различных типоразмеров отличаются значениями расхода рабочей среды.
ТПУ 1-го разряда поверяют с применением весов или эталонных мерников 1-го разряда. ТПУ 2-го разряда поверяют с применением ТПУ 1-го разряда и компаратора.
При работе ТПУ и поверяемое (калибруемое) средство измерений (СИ) соединяют последовательно. Через технологическую схему с ТПУ и СИ устанавливают необходимое значение расхода жидкости. Четырёхходовой переключающий клапан ТПУ с помощью привода поворачивают в положение "запуск” и в поток жидкости, проходящей через корпус ТПУ, запускается шаровой поршень. Перемещение поршня через измерительный участок ТПУ с известной вместимостью приводит к последовательному срабатыванию детекторов положения поршня.
Метод поверки, калибровки и контроля метрологических характеристик (погрешности) СИ основан на сравнении количества жидкости, прошедшей через ТПУ с известным значением вместимости измерительного участка и через СИ. Для работы совместно с ТПУ применяют измерительно-вычислительные комплексы, утвержденных типов. Для контроля параметров потока применяют средства измерений утвержденных типов.
Общий вид ТПУ приведен на рисунке 1.
Рисунок 1- Общий вид ТПУ
Фланцевые соединения измерительного участка и детекторы положения шарового поршня пломбируются поверителем (рисунок 2).

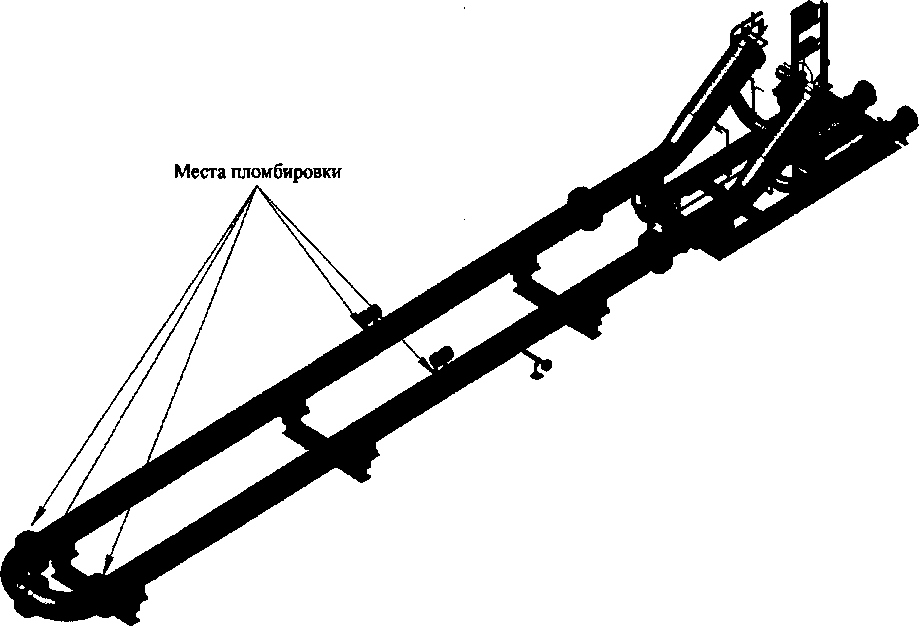

Рисунок 2 - Места пломбирования ТПУ с нанесением знака поверки
Программное обеспечение отсутствует.
Метрологические и технические характеристикиТаблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное значение вместимости измерительного участка, в зависимости от заказа, м3 |
от 0,2 до 85,0 |
|
Доверительная относительная погрешность при измерении вместимости измерительного участка при доверительной вероятности 0,99, %, не более:
|
±0,05 ±0,10 |
Таблица 2- Основные технические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Параметры электрического питания:
|
переменный, одно- или трехфазный 220+и-зз; 380+38-57 50±1 |
|
1 |
2 | ||||||||||||||
|
Габаритные размеры1^, м, не более: -длина -ширина -высота |
24,0 3,0 3?0 |
36,0 3,0 3,0 |
36,0 3,0 3?0 |
36,0 3,0 3,0 |
36,0 3,0 4?0 |
36,0 4,0 4,0 |
48,0 4,0 4,0 |
48,0 4,0 4,0 |
48,0 5,0 5,0 |
48,0 5,0 6,0 |
48,0 6,0 6,0 | ||||
|
Номинальное значение диаметра измерительного участка, мм (дюйм) |
101,6 (4) |
152,4 (6) |
2032 W |
254 (Ю) |
3043 (12) |
355,6 (14) |
406,4 (16) |
508 (20) |
609,6 (24) |
762 (30) |
914,4 (36) | ||||
|
Масса2), т, не более |
4 |
6 |
8 |
10 |
12 |
14 |
15 |
20 |
25 |
30 |
40 | ||||
|
Условия эксплуатации: -рабочая среда Наибольшее значение расхода рабочей среды3), м^ч -номинальное давление, МПа - диапазон температуры рабочей среды4), °C |
вода, нефть, нефтепродукты, сжиженный газ, газовый конденсат | ||||||||||||||
|
40 |
90 |
160 |
220 |
320 |
450 |
650 |
1100 |
2000 |
3000 |
4000 | |||||
|
2,0; 5,0; 10,0; 15,0 от-29 до +150 | |||||||||||||||
|
Средняя наработка на отказ, ч |
6000 | ||||||||||||||
|
Средний срок службы, лет |
15 | ||||||||||||||
|
Маркировка взрывозащиты |
2 Exdeia ПС T1/IIB Тб X | ||||||||||||||
| |||||||||||||||
наносится на титульные листы эксплуатационной документации методом компьютерной графики и на паспортной табличке ТПУ методом офсетной печати или в виде наклейки.
Комплектность средства измеренийТаблица 3 - Комплектность установок
|
Наименование |
Обозначение |
Количество |
|
Установка поверочная трубопоршневая двунаправленная BiPr-MA1’ |
- |
1 шт |
|
Руководство по эксплуатации |
1экз | |
|
Методика поверки2) |
МИ 1972-95 МИ 2974-2006 МИ 3155-2008 МИ 3209-2009 МИ 3268 -2010 |
1экз |
|
*) - характеристики по заказу. 2) - по заказу. | ||
осуществляется по одному из следующих документов (в зависимости от наличия эталонов):
-
- МИ 1972-95 Рекомендация «ГСИ. Установки поверочные трубопоршневые. Методика поверки поверочными установками на базе весов ОГВ или мерников»;
-
- МИ 2974-2006 Рекомендация «ГСИ. Установки поверочные трубопоршневые 2-го разряда. Методика поверки трубопоршневой поверочной установкой 1-го разряда с компаратором»;
-
- МИ 3155-2008 Рекомендация. «ГСИ. Установки поверочные трубопоршневые. Методика поверки поверочными установками на базе мерника и объемного счетчика»;
-
- МИ 3209-2009 Инструкция «ГСИ. Установки поверочные трубопоршневые. Методика поверки с помощью поверочной установки на базе эталонных мерников»;
-
- МИ 3268 -2010 Рекомендация. «ГСИ. Установки поверочные трубопоршневые 2-го разряда. Методика поверки установками поверочными на базе компакт-прувера и компаратора».
Основные средства поверки:
-
- мерники эталонные 1-го разряда с пределами допускаемой основной относительной погрешности ±0,02 % по ГОСТ 8.470-82 «ГСИ. Государственная поверочная схема для средств измерений объема жидкости»;
-
- весы высокого класса точности по ГОСТ OIML R 76-1-2011 «ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»;
-
- установки поверочные 1-го разряда с пределами допускаемой относительной погрешности ±0,05 % по ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости».
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых установок с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и на пломбы фланцев и детекторов в виде оттиска клейма поверителя.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к установкам поверочным трубопоршневым двунаправленным BiPr-MAГОСТ 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости
Техническая документация фирмы «METRON S.A. ENERGY APPLICATIONS», Греция
ИзготовительФирма «METRON S.A. ENERGY APPLICATIONS», Греция
Адрес: 45. Dimitriou Rigou Str., Magoula, 190 18
Tel: 0030 220 5551180, fax: 0030 210 5551080
E-mail: info@metronco.gr
Web-сайт: www.metronco.gr
ЗаявительОбщество с ограниченной ответственностью «Нефтеконсалт»
ИНН 7723780644
Адрес: 109044, г. Москва, ул. Крутицкий Вал, д. 3
Тел.: (495) 974-68-84; Факс: (495) 974-68-85
E-mail: mail@neftecon.ru
Web-сайт: www.neftecon.ru
Испытательный центрГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»
Адрес: 190005, Санкт-Петербург, Московский проспект, 19
E-mail: info@vniim.ru
Тел.: (812) 251-76-01, факс: (812) 713-01-14
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа № 30001-10 от 20.12.2010 г.
