МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

27 апреля 2018 г.

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 53294/1 «Датчики давления интеллектуальные ZET 7012 и ZET 7112» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями ООО «ЭТМС» от 27 февраля 2018 г. № 2018/076 и № 2018/077 приказываю:

• 1.  Внести изменения в описание типа на датчики давления интеллектуальные ZET 7012 и ZET 7112, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 55763-13, изложив его в новой редакции согласно приложению к настоящему приказу. Распространить действие документа на поверку ЗТМС .40623 0.002МП «Датчики давления интеллектуальные ZET 7012 и ZET 7112. Методика поверки» на датчики давления интеллектуальные ZET 7012 и ZET 7112, находящиеся в эксплуатации.

• 2. Переоформить свидетельство об утверждении типа № 53294/1 «Датчики давления интеллектуальные ZET 7012 и ZET 7112», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 55763-13, в связи с заменой документа

  на методику поверки.

  3.  "

  (А.Ю.Кузин) обеспечить е оформление свидетельства г

  юридическому лицу или ие дивидуальному предпринимателю.

  ^г        .               ^J             Сертификат: 00Е1036ЕСОС01ГЕ780ОАК071В1В53СО41

  (--------------------------------\

  Управлению мс Tporffcmtr

  * _                    г    хранится в системе электронного документооборота

  сомвютечэдиивос^{0 т}А™ин1КТртрривнь1\ метрологии.          ¹

  I

  СВЕДЕНИЯ С СЕг1 мФИКА .’I 311

  4. Контроль за исполе е!й1е^нас^яй®г^|Й0иказа оставляю з а

  Действителен: с 20.11.2017 до 20.11,2018

  <_______________________________/

  «вниимс» регламентом и выдачу его собой.

Заместитель Руководителя

Приложение к приказу Федерального агентства по техническому регулированию и метрологии

от «27» апреля 2018 г. №814

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики давления интеллектуальные ZET 7012 и ZET 7112

Датчики давления интеллектуальные ZET 7012 и ZET 7112 (далее по тексту - датчики интеллектуальные) предназначены для измерений давления в жидких и газообразных средах.

Датчики интеллектуальные состоят из чувствительного элемента и цифрового модуля для преобразования сигнала и передачи его в цифровом виде.

Датчики интеллектуальные монтируются на фланцах трубопроводов или резервуаров при помощи резьбового соединителя на корпусе датчика. Давление среды объекта измерений воздействует на чувствительный элемент, на выходе которого формируется электрический сигнал, пропорциональный воздействующему давлению. Цифровой модуль осуществляет аналого-цифровое преобразование сигнала с чувствительного элемента и передаёт значения параметров давления по интерфейсу RS-485 или CAN, используя протокол MODBUS. Параметры, измеренные чувствительным элементом, записываются в памяти цифрового модуля, поэтому все измерения производятся с учётом его коэффициента преобразования и других характеристик, что позволяет избежать процедуры настройки измерительных каналов.

Давление измеряемой среды воздействует на металлическую мембрану и на полупроводниковый чувствительный элемент с четырьмя тензочувствительными резисторами, расположенными на его поверхности. В результате механической деформации чувствительного элемента, меняется сопротивление резисторов, что приводит к изменению напряжения, снимаемого с мостовой схемы. Электронный блок усиливает сигнал и преобразует его в унифицированный выходной сигнал датчика.

Цифровой модуль является программно-аппаратным комплексом, реализованным на современной элементной базе. В состав модуля входят (рисунок 1):

• -   блок питания;

• -   DSP (цифровой сигнальный процессор);

• -   аналого-цифровой преобразователь АЦП;

• -   схема формирования сигнала текущего значения измеряемой величины СФТЗ;

• -   схема формирования тестового сигнала СФТС.

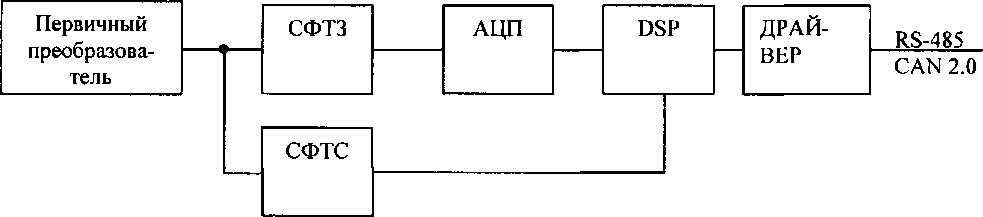

Рисунок 1 - Функциональная схема цифрового модуля

На вход модуля с первичного преобразователя поступает сигнал, пропорциональный давлению. Схема формирования сигнала текущего значения измеряемой величины преобразует сигнал первичного преобразователя в масштабированное напряжение. Аналого-цифровой преобразователь преобразует полученный сигнал в цифровой код. Цифровой сигнальный процессор преобразует полученный код с АЦП в физические величины и формирует данные для передачи по интерфейсам. А также с помощью схемы формирования тестового сигнала осуществляет метрологический самоконтроль. Метрологический самоконтроль проводится с целью получения и сбора данных, используемых при диагностике и поверке датчика интеллектуального в процессе его эксплуатации.

Датчики интеллектуальные конструктивно выполнены в герметичном корпусе. Корпус датчика не имеет электрического контакта с чувствительным элементом, внутренней схемой датчика и кабелем питания.

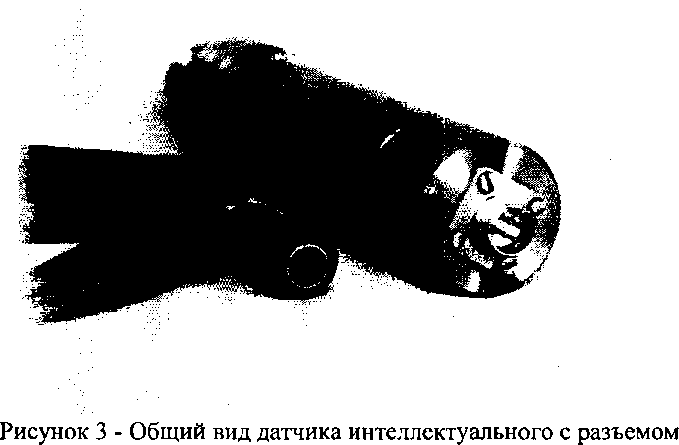

Датчики интеллектуальные имеют два варианта исполнения.

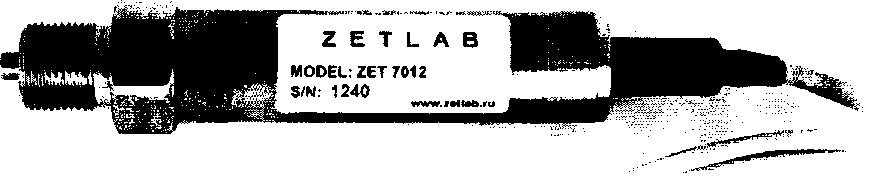

Рисунок 2 - Общий вид датчика интеллектуального с кабельным вводом

Программное обеспечение (ПО) имеет интуитивно понятный графический интерфейс управления и отображения результатов измерений.

Идентификационные данные программного обеспечения

Таблица 1

Программное обеспечение состоит из двух частей:

• - встроенное в измерительный модуль ПО в виде программного кода, записанного в ПЗУ; встроенное ПО в измерениях не участвует и на метрологические характеристики не влияет;

• - ПО, устанавливаемое на ПЭВМ, реализуемое на «ZETLab» и имеющее следующие функции: считывание текущей измерительной информации с интеллектуального датчика, расчет параметров оцифрованных сигналов и отображение информации на мониторе.

Метрологически значимой частью ПО являются следующие программы ПО «ZETLab», устанавливаемого на ПЭВМ:

• - программа «ZetServer.exe» - обеспечивает прием данных с АЦП;

• - программа«УoltMeterDC.exe»- обеспечивает вычисление параметров сигналов и вывод результатов на индикаторы;

• - программа «ZETLab.exe» - обеспечивает интерфейс с пользователем (в т.ч. запуск программ ZETLab), а также отображение параметров ПО.

Защита ПО от непреднамеренных и преднамеренных изменений соответствует среднему уровню в соответствии с Р 50.2.077-2014.

Верхние пределы (диапазоны) измерений Р_т должны быть не менее значений, представленных в таблице 2, причем промежуточные значения Р_т из указанных интервалов должны выбираться из стандартного ряда по ГОСТ 22520-85.

Метрологические характеристики датчиков интеллектуальных представлены в таблице 2.

Таблица 2 - Метрологические характеристики.

Таблица 3 - Основные технические характеристики

наносится на паспорт ЗТМС.406230.001ПС типографским способом или специальным штампом и на корпус датчика методом наклейки.

Таблица 4 - Комплектность средства измерений

осуществляется по документу ЗТМС.406230.002МП «Датчики давления интеллектуальные ZET 7012 и ZET 7112. Методика поверки», утвержденному ФБУ «ЦСМ Московской области» (Центральное отделение) 19.01.2018 г.

Основные средства поверки:

• - манометр грузопоршневой МП-100 2-го разряда по ГОСТ 8291-83, погрешность измерений ±0,02 %, диапазон измерений от 0,02 до 10 МПа;

• - манометр грузопоршневой МП-600 2-го разряда по ГОСТ 8291-83, погрешность измерений ±0,05 %, диапазон измерений от 1,00 до 60 МПа.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ Р 8.673-2009 ГСИ. Датчики интеллектуальные и системы измерительные интеллектуальные. Основные термины и определения

ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия

ЗТМС.4406230.001ТУ Датчики давления интеллектуальные ZET 7012 и ZET 7112. Технические условия

Общество с ограниченной ответственностью «Электронные технологии и метрологические системы» (ООО «ЭТМС»)

ИНН 77351444315

Адрес: 124482, г. Москва, г.Зеленоград, Савёлкинский проезд, д.4, оф. 2101 Телефон/факс (495) 739-39-19

E-mail: info@zetlab.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Московской области»

(ФБУ «ЦСМ Московской области», Центральное отделение)

Адрес: 141570, Московская обл., Солнечногорский р-н, р.п. Менделеево

Телефон (495) 994-22-10, факс (495) 994-22-11

Web-сайт: www.mencsm.ru

E-mail: info@mencsm.ru

Аттестат аккредитации ФБУ «ЦСМ Московской области» по проведению испытаний средств измерений в целях утверждения типа № 30083-14 от 07.02.2014 г.
