№533 от 23.03.2018
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 31526
О переоформлении свидетельства об утверждении типа средства измерений № 53588 "Анализаторы ТВ-сигналов компактные R&S ETC" и внесении изменений в описание типа
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ23 марта 2018 г.
№ 533_____
Москва
О переоформлении свидетельства об утверждении типа средства измерений № 53588 «Анализаторы ТВ-сигналов компактные R&S ЕТС» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением представительства фирмы «РОДЕ И ШВАРЦ ГМБХ И КО.КГ» от 27 февраля 2018 г. № D1 2112/85 приказываю:
-
1. Внести изменения в описание типа на анализаторы ТВ-сигналов компактные R&S ЕТС, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 56024-13, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Переоформить свидетельство об утверждении типа № 53588 «Анализаторы ТВ-сигналов компактные R&S ЕТС», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 56024-13, в связи с добавлением нового изготовителя - «Rohde & Schwarz Technologies Malaysia Sdn Bhd», Малайзия.
-
3. Управлению метрологии (Е.Р.Лазаренко), ФГУП «ВНИИМС» регламентом
(А.Ю.Кузин) обеспечить в^гпптвгтгтвии г Административны^
ВЫДЗЧу вГО Юридическому лицу ИЛИ ИГ
4. Контроль за исполн
оформление свидетельства
1 собой.
СиЕДcl Ie’j>I О ч-ЕР Г1* iXИ!\А! с 3i i
Заместитель Руководителя
Сертификат: 00E1036ECDCO11E78ODAEO071B1B53CD41 Кому выдан: Голубев Сергей Сергеевич Действителен: с 20.11.2017 до 20.11.2018
' С.С.Голубев
Приложение к приказу Федерального агентства по техническому регулированию и метрологии
от «23» марта 2018 г. №533
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы ТВ-сигналов компактные R&S ЕТС
Назначение средства измеренийАнализаторы ТВ-сигналов компактные R&S ЕТС предназначены для: измерения уровня цифровых телевизионных сигналов стандарта DVB-T/T2/H, определения количественных характеристик цифровых потоков, тестирования передатчиков цифрового телевидения.
Описание средства измеренийАнализаторы ТВ-сигналов компактные R&S ЕТС представляют собой универсальную платформу для анализа и измерения параметров цифровых ТВ сигналов европейского стандарта DVB-T/T2/H. Принцип действия анализаторов ТВ-сигналов компактных R&S ЕТС основан на методике последовательно анализа сигнала с индикацией спектра на экране прибора.
Центральный процессор анализатора ТВ-сигналов компактного R&S ЕТС обеспечивает прием команд оператора, вводимых с клавиатуры, преобразование данных, отображение их на дисплее и взаимодействие с внешними устройствами. Анализаторы ТВ-сигналов компактные R&S ЕТС сочетают в себе ТВ анализатор и анализатор спектра.
Анализаторы ТВ-сигналов компактные R&S ЕТС имеют расширенный диапазон частоты до 3,6 ГГц или 8 ГГц в зависимости от используемой опции (модель .04 или .08 соответственно).
Основным компонентом анализаторов ТВ-сигналов компактных R&S ЕТС является демодулятор европейского стандарта DVB-T/T2/H на основе логической микросхемы, программируемой в условиях эксплуатации. Демодулятор функционирует в режиме реального времени, включает характеристики, которые обеспечивают дем о д ул иро ванный транспортный поток данных MPEG-2 на выходе TS-ASI. Результаты измерений отображаются на жидкокристаллическом экране и могут храниться на жестком диске приборов. Конструкция анализаторов ТВ-сигналов компактных R&S ЕТС обеспечивает ограничение доступа к программному обеспечению, в целях предотвращения несанкционированных настроек и вмешательств, которые могут привести к искажениям результатов измерений.
Программное обеспечение выполняет функции управления и математические обработки входных сигналов, на метрологические характеристики прибора не влияет.
Внешний вид анализаторов ТВ-сигналов компактных R&S ЕТС, место нанесения знака поверки и место нанесения знака утверждения типа приведены на рисунке 1. Схема пломбировки от несанкционированного доступа приведены на рисунке 2.
Программное обеспечениеКонструкция анализаторов R&S ЕТС обеспечивает ограничение доступа к программному обеспечению, в целях предотвращения несанкционированных настроек и вмешательств, которые могут привести к искажениям результатов измерений. Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
Программное обеспечение, установленное на внутреннем контроллере прибора, по структуре является целостным, выполняет функции управления параметрами отображения и математические функции формирования выходного сигнала.
Идентификационные данные метрологически значимой части ПО указаны в таблице I.
Таблица 1 - Идентификационные данные программного обеспечения (ПО)
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
R&S ETC Firmware |
|
Номер версии (идентификационный номер) ПО |
1.20 и выше |
|
Цифровой идентификатор ПО |
2116.7732.00 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |

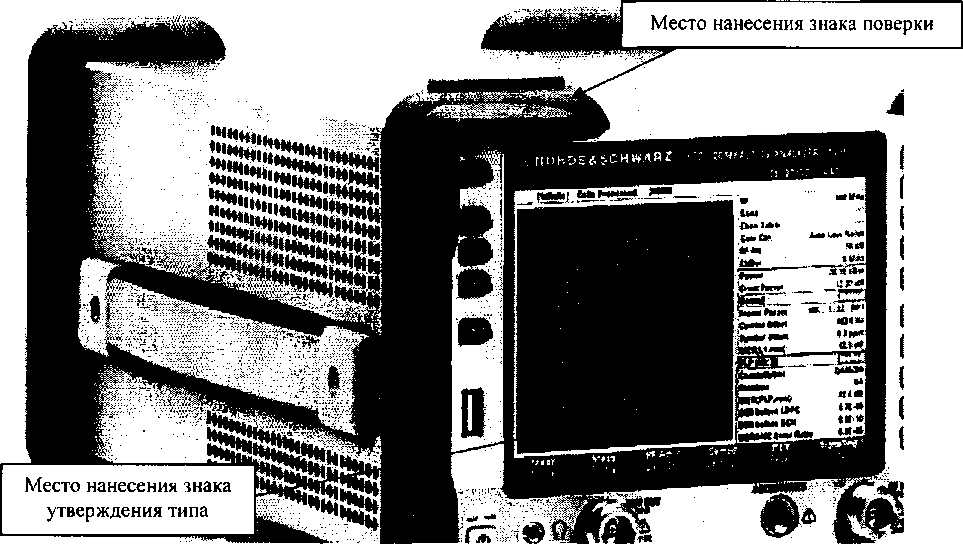

Рисунок 1 - Общий вид средства измерений
Место пломбировки

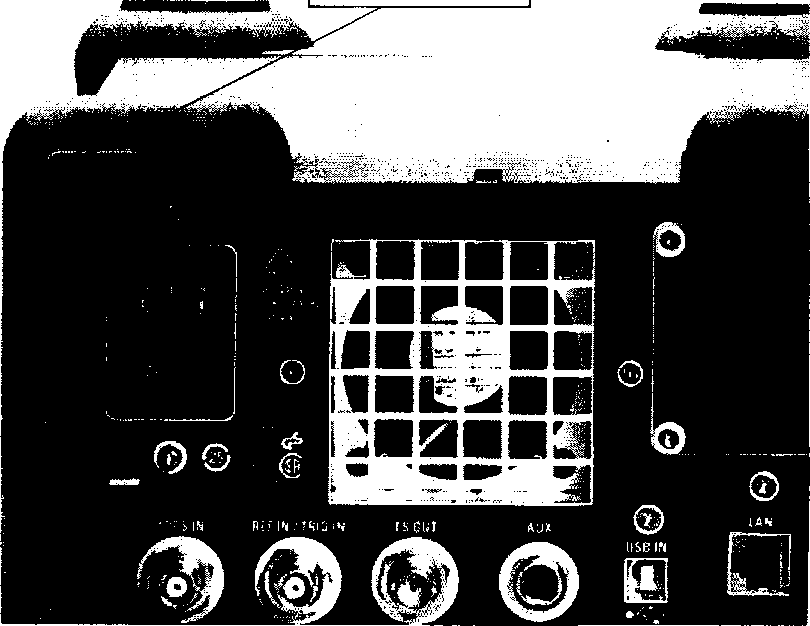

Рисунок 2 - Схема пломбировки от несанкционированного доступа
Метрологические и технические характеристикиТаблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Режим анализатора спектра | |
|
Диапазон рабочих частот, МГц: R&S ЕТС модель.04 R&S ЕТС модель.08 |
от 4,5 до 3600 от 4,5 до 8000 |
|
Пределы допускаемой относительной погрешности измерения уровня входного сигнала в диапазоне от 0 до минус 50 дБм1 в диапазоне частот, дБ, не более: от 10 МГц до 3,6 ГГц включ. свыше 3,6 ГГц до 8 ГГц включ. |
±1 ±1,5 |
|
Пределы допускаемой абсолютной погрешности уровня на частоте 100 МГц, дБ, не более |
±0,5 |
|
Режим ТВ анализа сигналов стандартов DVB-T/H и DVB-T2 | |
|
Предел допускаемой относительной погрешности измерения уровня входного сигнала в диапазоне от 0 до минус 50 дБм в диапазоне частот от 10 МГц до 2,5 ГГц, дБ, не более |
±1 |
|
Уровень модуляционных ошибок (MER) ВЧ = 500 МГц, 64 QAM, дБ: от 20 до 30 дБ включ. свыше 30 до 35 дБ включ. свыше 35 до 40 дБ включ. |
±1,5 ±2 |
|
Квазибезошибочный2 диапазон входных уровней для: DVB-T/H, при ВЧ = 500 МГц, 64 QAM, защит, интер. 1/32, код. скорость 3/4, ВЧ-преселекц. выкл./вкл., дБм |
от - 64 до 10 от - 72 до 10 |
|
Квазибезошибочный диапазон входных уровней для: DVB-T2, при ВЧ = 500 МГц, 64 QAM, защит, интер. 1/128, код. скорость 3/5, ВЧ-преселекц. выкл./вкл., дБм |
от - 64 до 10 от - 72 до 10 |
| |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Масса, кг, не более |
4,8 |
|
Габаритные размеры (длина х ширина х высота), мм, не более: |
233 х 158 x 350 |
|
Напряжение питания от сети переменного тока, В |
от 100 до 240 |
|
Частота питания сети переменного тока, Гц |
от 50 до 60 |
|
Рабочие условия эксплуатации: температура окружающего воздуха, °C |
от 5 до 40 |
размещается на нижней панели анализатора ТВ-сигналов компактного R&S ЕТС и наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
|
Наименование, тип |
Обозначение |
Количество |
|
Анализатор ТВ-сигналов компактный |
R&S ЕТС |
1 шт. |
|
Сетевой шнур |
1 шт. | |
|
Руководство по эксплуатации |
1 экз. | |
|
Методика поверки |
МП-РТ-1982-2013 |
1 экз. |
|
Паспорт (брошюра) |
1 шт. | |
|
Упаковочная коробка |
1 шт. |
осуществляется по документу МП-РТ-1982-2013 «Анализаторы ТВ-сигналов компактные R&S ЕТС. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 16 сентября 2013 г.
Основные средства поверки:
-
- анализатор телевизионный R&S ETL (регистрационный номер 38441-08);
-
- тестер телерадиовещательный R&S SFE (регистрационный 64298-16);
-
- генератор сигналов СВЧ R&S SMF100A (регистрационный номер 39089-08);
-
- приемник измерительный R&S FSMR50 (регистрационный номер 50678-12).
-
- ваттметр поглощаемой мощности МЗ-54 (регистрационный номер 7058-79).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на переднюю панель анализаторов ТВ-сигналов компактных R&S ЕТС в соответствии с рис. 1 или на свидетельство о поверке.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к компактным анализаторам ТВ-сигналов R&S ЕТСТехническая документации фирмы - изготовителя.
ИзготовителиФирма «Rohde & Schwarz GmbH & Со. KG», Германия
Адрес: Muehldorfstrasse 15, 81671 Munich, Germany
Телефон: +49 89 41 29 0
Факс: +49 89 41 29 12 164
Web-сайт: https://www.rohde-schwarz.com
E-mail: customersupport@rohde-schwarz.com
Фирма «Rohde & Schwarz Technologies Malaysia Sdn Bhd», Малайзия
Адрес: PAT SQUARE, Jalan Pelukis Ul/46, Temasya Industrial Park, 40150 Shah Alam, Selangor, Malaysia
Телефон:+603 5569 0011
Факс: +603 5569 0088
Web-сайт: https://www.rohde-schwarz.com
E-mail: support.malaysia@rohde-schwarz.com
ЗаявительПредставительство фирмы «РОДЕ И ШВАРЦ ГМБХ И КО.КГ» (Германия)
ИНН 9909002668
Адрес: 115093 г. Москва, Павловская, д.7, стр.1
Телефон: +7 (495) 981-3560
Факс: +7 (495) 981-3565
Web-сайт: https://www.rohde-schwarz.ru
E-mail: sales.russia@rohde-schwarz.com
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Телефон: +7 (495) 544-00-00
Web-сайт: http://www.rostest.ru
Аттестат аккредитации ФБУ «Ростест-Москва» по проведению испытаний средств измерений в целях утверждения типа RA.RU.310639 от 16.04.2015 г.
