№2201 от 11.09.2024
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 599844
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (3)
Приказы по основной деятельности по агентству Вн. Приказ № 2201 от 11.09.2024
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
(Росстандарт)
№ 2201
11 сентября 2024 г.
Москва
О внесении изменений в сведения об утвержденных типах средств измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
-
1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений об изготовителях (правообладателях)
утвержденных типов средств измерений согласно приложению к настоящему приказу.
-
2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.
-
3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель руководителя
< > Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.
Е.Р. Лазаренко
Сертификат: 525EEF525B83502D7A69D9FC03064C2A
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 06.03.2024 до 30.05.2025
\______________
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию и метрологии от «___» ___________ 2024 г. 2_^1
Сведения
об утвержденных типах средств измерений, подлежащие изменению в части сведений об изготовителях (правообладателях)
|
№ п/п |
Наименование типа |
Обозначение типа |
Регистрационный номер в ФИФ |
Изготовитель |
Правообладатель |
Заявитель | ||
|
Отменяемые сведения |
Устанавливаемые сведения |
Отменяемые сведения |
Устанавливаемые сведения | |||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
1. |
Преобразователи измерительные |
ПТЗ |
39244-08 |
Общество с ограниченной ответственностью «КОНСТЭЛ» (ООО «КОНСТЭЛ»), Адрес: 107076, г. Москва, ул. Стромынка, д. 19, к. 2 |
Общество с ограниченной ответственностью «КОНСТЭЛ» (ООО «КОНСТЭЛ»), Адрес: 107076, г. Москва, ул. Стромынка, д. 19, к. 2, эт. 1, помещ IV б, ком. 20, РМ2 |
Общество с ограниченной ответственностью «КОНСТЭЛ» (ООО «КОНСТЭЛ»), г. Москва | ||
|
2. |
Преобразователи измерительные |
ISO-1VF |
39282-08 |
Общество с ограниченной ответственностью «КОНСТЭЛ» (ООО «КОНСТЭЛ»), Адрес: 107076, г. Москва, ул. Стромынка, д. 19, к. 2 |
Общество с ограниченной ответственностью «КОНСТЭЛ» (ООО «КОНСТЭЛ»), Адрес: 107076, г. Москва, ул. Стромынка, д. 19, к. 2, эт. 1, помещ IV б, ком. 20, РМ2 |
Общество с ограниченной ответственностью «КОНСТЭЛ» (ООО «КОНСТЭЛ»), г. Москва | ||
Модули контроля
39283-08
Общество с ограниченной ответственностью «КОНСТЭЛ» (ООО «КОНСТЭЛ»), Адрес: 107076, г.
Москва, ул.
Стромынка, д. 19, к. 2
Общество с ограниченной ответственностью «КОНСТЭЛ» (ООО «КОНСТЭЛ»), Адрес: 107076, г.
Москва, ул. Стромынка, д. 19, к. 2, эт. 1, помещ IV б, ком. 20, РМ2
Общество с ограниченной ответственностью «КОНСТЭЛ» (ООО «КОНСТЭЛ»), г. Москва
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «11» сентября 2024 г. № 2201
Лист № 1
Всего листов 3
Регистрационный № 39244-08
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

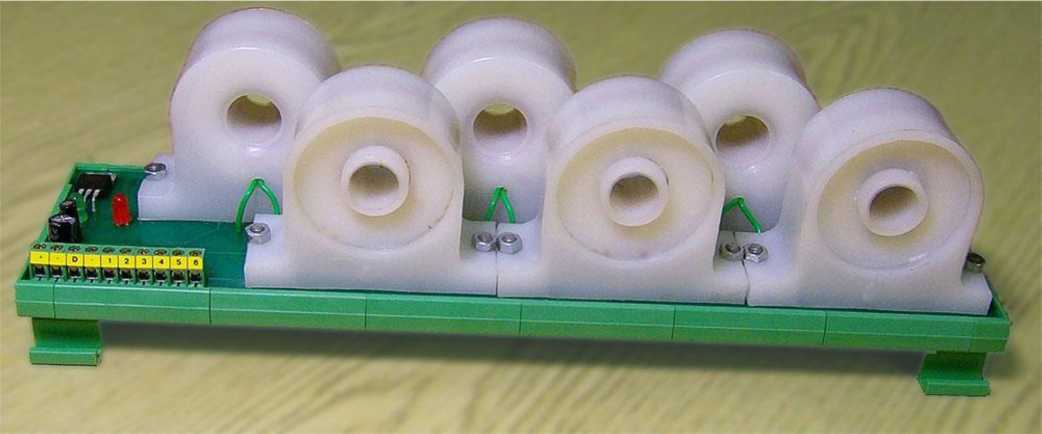

Преобразователи измерительные ПТЗ
Назначение средства измерений
Преобразователи измерительные ПТЗ (далее - преобразователи)
предназначены для бесконтактного преобразования переменного тока промышленной частоты в напряжение постоянного тока.
Описание средства измерений
Преобразователи являются устройствами, которые воспринимают входные аналоговые сигналы, преобразовывают их и генерируют соответствующие им выходные сигналы, пригодные для использования трехфазных электрических двигателей анодной рамы).
Преобразователи преобразуют
в устройствах автоматики и контроля состояния переменного тока (электродвигателей привода
различные значения первичного тока на две трехфазные нагрузки (2 группы по 3 фазы). В преобразователи может быть установлен мультиплексор для переключения групп.
Выходные напряжения преобразователей пропорциональны средневыпрямленным значениям тока по каждой фазе и лежат в диапазоне от 0 до 10 В.
Основные узлы преобразователей: датчики тока, усилительно-преобразовательный блок, блок питания.
Конструктивно преобразователи выполнены в виде платы, размещенной в полузакрытой коробке, монтируемой на DIN рейку и предназначены для размещения в электротехнических шкафах. Силовые провода пропускаются в отверстия датчиков, выполненных из диэлектрического материала. Подключение внешних устройств осуществляется через клеммные соединители «под винт».
Преобразователи выпускаются с двумя диапазонами входного тока 100 и 200 А.
Рекомендуемое положение корпуса преобразователей в пространстве -вертикальное.
Преобразователи не имеют регулировочных элементов, которые могли бы изменить их метрологические характеристики. Несанкционированное вмешательство приводит к выходу приборов из строя.
Таблица 1 - Метрологические и технические характеристики преобразователей ПТЗ
|
Характеристика |
Значение |
|
Диапазон входного сигнала силы переменного тока частотой 50 Гц, А модификация ПТ3-100 модификация ПТ3-200 |
0 - 100 0 - 200 |
|
Диапазон изменения выходного сигнала напряжения постоянного тока, В |
0 - 10 |
|
Время усреднения, мс |
50 ± 10 |
|
Пределы допускаемой приведенной погрешности преобразования1) в диапазоне рабочих температур (от минус 10 до плюс 50 °С), % |
± 2 |
|
Испытательное напряжение переменного тока частотой 50 Гц в течение 1 мин для проверки электрической прочности изоляции, кВ |
1,5 |
|
Сопротивление нагрузки, Ом, не менее |
2000 |
|
Напряжение питания постоянного тока, В |
23 - 30 |
|
Габаритные размеры, мм с датчиками ТТ с датчиками ACST |
360x78x75 245x78x75 |
|
Масса, кг |
1,0 |
|
Рабочие условия применения: температура окружающего воздуха, °С относительная влажность воздуха, % |
от - 25 до + 702) до 90 |
|
Условия транспортирования и хранения: температура окружающего воздуха, °С относительная влажность воздуха, % |
от - 40 до + 70 до 95 |
2)
Примечание: 1) - за нормирующее значение принимается верхний предел диапазона входного сигнала.
Знак утверждения типананосится методом наклейки на лицевую панель прибора и типографским способом на титульный лист паспорта и руководства по эксплуатации.
Комплектность средства измеренийПТЗ; паспорт
и руководстве
В комплект поставки входят: преобразователь измерительный и руководство по эксплуатации и КН.120600.000ПС.
Сведения о методиках (методах) измеренийСведения о методиках (методах) измерений приведены в паспорте по эксплуатации КН.120600.000ПС.
требования
ГОСТ 30605-98 Преобразователи измерительные напряжения и тока цифровые. Общие технические условия;
МИ 1940-88 ГСИ. Государственная поверочная схема для средств измерений силы переменного электрического тока 1 • 10-8 - 25 А в диапазоне частот 20 - 1 • IO6 Гц;
Техническая документация ООО «КОНСТЭЛ», г. Москва.
ИзготовительОбщество с ограниченной ответственностью «КОНСТЭЛ» (ООО «КОНСТЭЛ»)
Адрес: 107076, г. Москва, ул. Стромынка, д. 19, к. 2, эт. 1, помещ IV б, ком. 20, РМ2 Тел./факс: +7 (495) 624-51-66; +7 (495) 621-98-55
Web-сайт: http://www.constel.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы»
(ФГУП «ВНИИМС»)
Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66
E-mail: office@vniims.ru
Уникальный номер записи в реестре аккредитованных лиц № 30004-13.
Метрологические и технические характеристики
в этом диапазоне температур преобразователь сохраняет работоспособность, но погрешность нормируется в диапазоне от минус 10 до плюс 50 °С.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «11» сентября 2024 г. № 2201
Лист № 1
Всего листов 3
Регистрационный № 39282-08
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

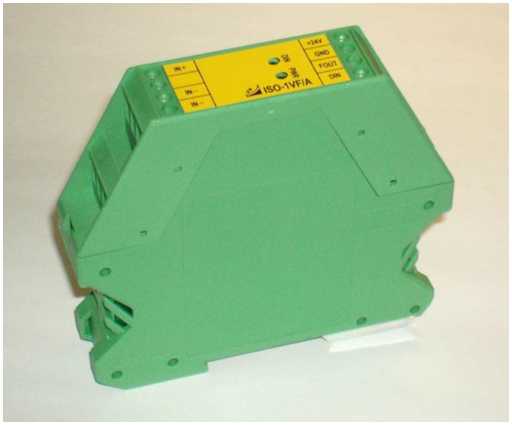

Преобразователи измерительные ISO-1VF
Назначение средства измеренийПреобразователи измерительные ISO-1 VF (далее - преобразователи) предназначены для преобразования напряжения постоянного тока в частоту импульсов с гальваническим разделением входных и выходных цепей.
Описание средства измеренийПреобразователи являются устройствами, которые воспринимают входные аналоговые сигналы, преобразовывают их и генерируют соответствующие им выходные сигналы, пригодные для использования в микропроцессорных системах сбора и обработки информации, управления рассредоточенными объектами регулирования и управления технологическими процессами.
Основные узлы преобразователей: входной преобразователь для нормализации разделения, выходные цепи для усиления и
аналогового сигнала, схема гальванического согласования уровней частотного сигнала.
Конструктивно преобразователи выполнены в корпусах из пластика и предназначены для установки на DIN -рейку. Для внешних подключений в преобразователях применяются клеммные соединители «под винт».
На лицевой панели
преобразователей имеется шильд (наклейка) с обозначениями для клеммных соединителей и два светодиодных индикатора, сигнализирующих о наличии питания и состоянии устройства.
Преобразователи изготавливаются в виде двух модификаций «А» и «В», отличающимися диапазонами входных сигналов.
Рекомендуемое положение корпуса преобразователей в пространстве -вертикальное.
Преобразователи не имеют регулировочных элементов, которые могли бы изменить их метрологические характеристики. Несанкционированное вмешательство приводит к выходу приборов из строя.
Метрологические и технические характеристикив этом диапазоне температур преобразователь сохраняет работоспособность, но погрешность нормируется в диапазоне от минус 15 до плюс 70 °С.
Таблица 1 -
ISO-1VF
и технические
п
|
Характеристика |
Значение для модификации | |
|
ISO-1VF/A |
ISO-1VF/B | |
|
Диапазон входного сигнала напряжения постоянного тока, В |
0 - 10; 0 - 100 |
0 - 1 |
|
Диапазон изменения частоты на выходе преобразователя, кГц |
10 - 60 | |
|
Частота выходного сигнала при нулевом напряжении на входе (вход закорочен), кГц |
10 | |
|
Коэффициент преобразования, Гц/В, в диапазонах входного сигнала 0 - 1 В 0 - 10 В 0 - 100 В |
5000 500 |
50000 |
|
Входное сопротивление, кОм, не менее |
600 |
530 |
|
Пределы допускаемой основной приведенной погрешности преобразования1), %, в диапазонах входного сигнала 0 - 1 В 0 - 10 В 0 - 100 В |
± 0,05 ± 0,5 |
± 0,5 |
|
Пределы допускаемой приведенной погрешности преобразования1) в диапазоне рабочих температур (от минус 15 до плюс 70 °С), %, в диапазонах входного сигнала 0 - 1 В 0 - 10 В 0 - 100 В |
± 0,15 ± 1,0 |
±1,0 |
|
Размах выходного напряжения, В |
От 3 до (ином - 4) | |
|
Максимально допустимая нагрузка выходной цепи |
2 кОм, 10 нФ | |
|
Максимальное входное напряжение в течение 1 мин, В |
± 600 | |
|
Испытательное напряжение переменного тока частотой 50 Гц в течение 1 мин для проверки электрической прочности изоляции, В |
2000 | |
|
Напряжение питания постоянного тока, ином, В |
23 - 30 | |
|
Габаритные размеры, мм |
100x90x23 | |
|
Масса, кг |
0,1 | |
|
Нормальные условия применения: температура окружающего воздуха, °С относительная влажность воздуха, % |
25 ± 5 до 80 | |
|
Рабочие условия применения: температура окружающего воздуха, °С относительная влажность воздуха, % |
от минус 40 до плюс 802) до 90 | |
|
Условия транспортирования и хранения: температура окружающего воздуха, °С относительная влажность воздуха, % |
от минус 50 до плюс 90 до 95 | |
2)
Примечание: 1) - за нормирующее значение принимается верхний предел диапазона входного сигнала.
Знак утверждения типананосится методом наклейки на лицевую панель прибора и типографским способом на титульный лист паспорта и руководства по эксплуатации.
Комплектность средства измеренийВ комплект поставки входят: преобразователь измерительный ISO-1VF; паспорт и руководство по эксплуатации и КН.120039.000ПС.
Сведения о методиках (методах) измеренийСведения о методиках (методах) измерений приведены в паспорте и руководстве по эксплуатации КН.120039.000ПС.
Нормативные и технические документы, устанавливающие требования к преобразователям измерительным ISO-1VFГОСТ 30605-98 Преобразователи измерительные напряжения и тока цифровые. Общие технические условия;
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств
измерений постоянного электрического напряжения и электродвижущей силы;
Техническая документация ООО «КОНСТЭЛ», г. Москва.
ИзготовительОбщество с ограниченной ответственностью «КОНСТЭЛ» (ООО «КОНСТЭЛ») Адрес: 107076, г. Москва, ул. Стромынка, д. 19, к. 2, эт. 1, помещ IV б, ком. 20, РМ2 Тел./факс: +7 (495) 624-51-66; +7 (495) 621-98-55
Web-сайт: http://www.constel.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы»
(ФГУП «ВНИИМС»)
Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66
E-mail: office@vniims.ru
Уникальный номер записи в реестре аккредитованных лиц № 30004-13.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «11» сентября 2024 г. № 2201
Регистрационный № 39283-08
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

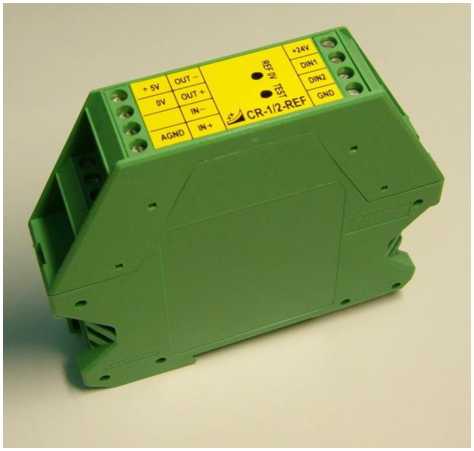

Модули контроля CR-1/2-REF
Модули контроля CR-1/2-REF (далее - модули) предназначены для контроля измерительных преобразователей с входным сигналом напряжения и обеспечивают подачу зависимости
контрольных сигналов напряжения на вход преобразователей в от управляющих дискретных сигналов.
Модули применяются в микропроцессорных системах сбора информации, управления рассредоточенными объектами регулирования технологическими процессами в различных отраслях промышленности.
и обработки и управления
Модули предназначены для работы с преобразователями измерительными типа ISO.
Модули обеспечивает подачу контрольных значений напряжения 0 и 5,000 В на вход измерительных преобразователей в зависимости от управляющих сигналов контроллера управления.
Обозначение CR-1/2-REF/0-5V/DC - модуль
контрольными напряжениями 0 и 5 В.
дискретных
модуля: с двумя
Конструктивно модули выполнены в корпусах из пластика и предназначены для установки на DIN - рейку. Для внешних подключений в модулях применяются клеммные соединители «под винт».
На лицевой панели модулей имеется шильд (наклейка) с обозначениями для клеммных соединителей и два светодиодных индикатора, сигнализирующих о состоянии устройства.
Рекомендуемое положение корпуса модулей в пространстве - вертикальное.
Модули не имеют регулировочных элементов, которые могли бы изменить их метрологические характеристики. Несанкционированное вмешательство приводит к выходу приборов из строя.
Таблица 1 -
CR-1/2-REF
и технические
|
Характеристика |
Значение |
|
Выходное напряжение (контрольные точки), В |
0 (короткое замыкание); 4,995 - 5,005 |
|
Пределы допускаемой основной относительной погрешности установки выходного напряжения, % |
± 0,1 |
|
Температурный коэффициент, %/°С |
± 0,001 |
|
Испытательное напряжение переменного тока частотой 50 Гц в течение 1 мин для проверки электрической прочности изоляции, В |
2000 |
|
Напряжение питания постоянного тока, В |
23 - 30 |
|
Потребляемый ток, мА, не более |
200 |
|
Габаритные размеры, мм |
100x90x23 |
|
Масса, кг |
0,1 |
|
Нормальные условия применения: температура окружающего воздуха, °С относительная влажность воздуха, % |
25 ± 5 до 80 |
|
Рабочие условия применения: температура окружающего воздуха, °С относительная влажность воздуха, % |
от - 40 до + 70 до 90 |
|
Условия транспортирования и хранения: температура окружающего воздуха, °С относительная влажность воздуха, % |
от - 50 до + 90 до 95 |
наносится методом наклейки на лицевую панель прибора и типографским способом на титульный лист паспорта и руководства по эксплуатации.
Комплектность средства измеренийВ комплект поставки входят: модуль контроля CR-1/2-REF; паспорт и руководство по эксплуатации и КН.120098.000ПС.
Сведения о методиках (методах) измеренийСведения о методиках (методах) измерений приведены в паспорте и руководстве по эксплуатации КН.120098.000ПС.
Нормативные и технические документы, устанавливающие требования к модулям контроля CR-1/2-REFГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний;
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств
измерений постоянного электрического напряжения и электродвижущей силы;
Техническая документация ООО «КОНСТЭЛ», г. Москва.
ИзготовительОбщество с ограниченной ответственностью «КОНСТЭЛ» (ООО «КОНСТЭЛ») Адрес: 107076, г. Москва, ул. Стромынка, д. 19, к. 2, эт. 1, помещ IV б, ком. 20, РМ2 Тел./факс: +7 (495) 624-51-66; +7 (495) 621-98-55
Web-сайт: http://www.constel.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы»
(ФГУП «ВНИИМС»)
Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66
E-mail: office@vniims.ru
Уникальный номер записи в реестре аккредитованных лиц № 30004-13.
