МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

20 мая 2024 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений о месте осуществления деятельности изготовителей утвержденных типов средств измерений согласно приложению к настоящему приказу.

• 2. Утвердить  измененные  описания типов средств измерений,

прилагаемые к настоящему приказу.

• 3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя Е.Р.Лазаренко f                           \

Подлинник электронного документа, подписанного ЭП,

хранится в системе электронного документооборота

Федерального агентства по техническому регулированию и

метрологии.

Сертификат: 525EEF525B83502D7A69D9FC03064C2A

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 06.03.2024 до 30.05.2025

\______________

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «___»____ __2024 г. № ___

Сведения об утвержденных типах средств измерений, подлежащие изменению в части сведений о местах осуществления деятельности изготовителей

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» мая 2024 г. № 1210

Регистрационный № 83983-21

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счётчики воды ультразвуковые PROTO

Счётчики воды ультразвуковые PROTO (далее также - счётчики) предназначены для измерений объёма холодной питьевой или чистой технической и горячей воды. Счётчики предназначены для применения в индивидуальных жилых домов, квартир и

основан на измерении времени прохождения ультразвукового сигнала через измеряемую среду (воду) в прямом и обратном направлениях, возникающая при этом разность времени прохождения, пропорциональная скорости движения измеряемой среды, преобразуется в значение объёма, которое отображается на жидкокристаллическом индикаторе (далее также - ЖКИ) и передается по радиоканалу на базовую станцию или иное оборудование.

Конструктивно счётчики состоят из пластикового корпуса и трубки с ультразвуковыми датчиками. В корпусе размещён электронный модуль, включающий в себя: модуль обработки данных, радиомодуль, встроенный источник питания. На лицевой панели пластикового корпуса расположен ЖКИ, светодиодный индикатор и механическая кнопка. Цвет лицевой панели счётчиков может быть любым и регламентируется условиями договора.

Горизонтальное или вертикальное расположение не влияет на измерительные способности счётчиков.

В соответствии с принципом действия счётчики обеспечивают выполнение следующих функций:

• - хранение данных об объёме воды, прошедшем через счётчики в прямом направлении с нарастающим итогом;

• - регистрация и индикация обратного потока воды;

• - вывод информации из подменю на ЖКИ;

• - вывод информации системы встроенного контроля на устройство индикации;

• - передача данных по радиоканалу с интервалом не реже 1 раз в сутки, не чаще 1 раза в 5 минут.

Показания счётчиков сохраняются в энергонезависимой памяти не реже одного раза в сутки, непосредственно перед передачей по радиоканалу.

Счётчики выпускаются в исполнениях, отличающихся технологией передачи данных, температурным исполнением, соотношением расходов, а также номинальным объёмным расходом Qh.

Структура условного обозначения исполнений счётчиков:

Счётчик воды ультразвуковой PROTO Х

Х - индекс, обозначающий технологию передачи данных и принимающий значения: loT - технология NB-IoT;

Fi - технология NB-Fi;

LR - технология LoRaWAN;

SF - технология SigFox;

G - технология GSM/LTE.

Допускается указывать несколько технологий передачи данных одновременно, при этом индексы должны разделяться при помощи точки.

Температурное исполнение, соотношение расходов, а также Qн указываются на лицевой панели счётчиков.

Серийный номер наносится на лицевую панель счётчиков любым технологическим способом в виде цифрового кода.

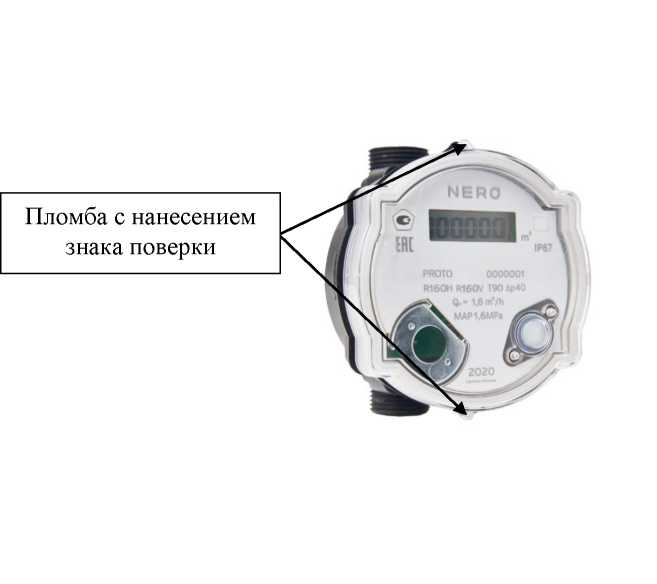

Общий вид счётчиков с указанием места ограничения доступа к местам настройки (регулировки) представлен на рисунке 1. Способ ограничения доступа к местам настройки (регулировки) - пломба с нанесением знака поверки.

Рисунок 1 - Общий вид счётчиков с указанием места ограничения доступа к местам настройки (регулировки)

Счётчики имеют встроенное программное обеспечение (далее также - ПО), устанавливаемое в энергонезависимую память при изготовлении. Встроенное ПО счётчиков разделено на метрологически значимой части относятся программные модули, выполняющие функции сбора, передачи, обработки и представления измерительной информации. К метрологически незначимой части относятся программные модули меню, формата отображения данных, структуры коммуникационного протокола.

Конструкция счётчиков исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию.

Метрологические характеристики счётчиков нормированы с учётом влияния встроенного ПО.

Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.

Идентификационные данные встроенного ПО счётчиков приведены в таблице 1.

Таблица 1 - Идентификационные данные встроенного ПО

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики для счётчиков с номинальным объёмным расходом Qн равным 1,6 м³/ч

Таблица 3 - Метрологические характеристики для счётчиков с номинальным объёмным расходом Qн равным 2,5 м³/ч

Таблица 4 -

Таблица 5 - Основные технические

наносится на титульные листы паспорта и руководства по эксплуатации типографским способом и на лицевую панель счётчиков любым технологическим способом.

Таблица 6 - Комплектность средства измерений

приведены в разделе 3 «Устройство и работа» руководства по эксплуатации.

Нормативные и технические документы, устанавливающие требования к счётчикам воды ультразвуковым PROTO

Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;

ТУ 26.51.52.004-05967669-2021 «Счётчики воды ультразвуковые PROTO. Технические условия».

Общество с ограниченной ответственностью «ИзиТек» (ООО «ИзиТек»)

ИНН 9717049976

Юридический адрес: 214030, г. Смоленск, ул. Воинов-интернационалистов, д. 2

Общество с ограниченной ответственностью «ИзиТек» (ООО «ИзиТек»)

ИНН 9717049976

Юридический адрес: 214030, г. Смоленск, ул. Воинов-интернационалистов, д. 2 Адрес места осуществления деятельности:    214030,

ул. Воинов-интернационалистов, д. 2

Общество с ограниченной ответственностью «Испытательный в области метрологии» (ООО «ИЦРМ»)

Место нахождения и адрес юридического лица: 117546, г. Москва, Харьковский пр-д,

д. 2, эт. 2, помещ. I, ком. 35,36

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311390.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» мая 2024 г. № 1210

Регистрационный № 81871-21

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счётчики электрической энергии однофазные многофункциональные SM

Счётчики электрической энергии однофазные многофункциональные SM (далее -счётчики) в зависимости от исполнения предназначены для измерений и учета активной или активной и реактивной электрической энергии в прямом и обратном направлениях в однофазных цепях переменного тока частотой 50 Гц и организации многотарифного учета активной электрической энергии.

Принцип действия счётчиков основан на измерении аналого-цифровым преобразователем мгновенных значений входных сигналов напряжения и тока в цепи «фазы» и в цепи «нейтрали» для двухэлементных счётчиков или только в цепи «фазы» для одноэлементных счётчиков, с последующим вычислением микроконтроллером активной электрической энергии, а также других параметров сети: среднеквадратических значений напряжений и токов в фазном и нулевом проводе, активной, реактивной и полной мощности, коэффициента активной мощности, реактивной электрической энергии, частоты сети.

Счётчики предназначены также для преобразования, сохранения и передачи информации по встроенным интерфейсам как самостоятельно, так и в системах автоматического управления и сбора информации.

Область применения - учет электроэнергии в бытовом и в мелкомоторном секторе, на промышленных предприятиях и объектах энергетики, в том числе с информационным обменом данными по каналам связи в составе автоматизированных систем коммерческого учета электроэнергии (АСКУЭ).

Конструктивно счётчики имеют в своем составе: датчик тока (шунт), микроконтроллер, энергонезависимую память данных, встроенные часы реального времени, позволяющие вести учет электрической энергии по тарифным зонам суток, оптическое и электрическое испытательные выходные устройства для калибровки и поверки, жидкокристаллический (далее - ЖК) дисплей (индикатор) для просмотра измеряемой информации, датчики вскрытия клеммной крышки, корпуса, воздействия магнитом, температуры внутри счётчика.

Также в состав счётчиков, в зависимости от исполнения, могут входить: один или несколько встроенных интерфейсов связи для съема показаний системами автоматизированного учета потреблённой электрической энергии, оптический порт для локального съёма показаний, реле управления нагрузкой, второй датчик тока (трансформатор тока).

Для передачи результатов измерений и информации в измерительные системы, связи со счетчиками с целью их обслуживания и настройки в процессе эксплуатации, в счетчиках имеются вспомогательные цепи, на базе которых могут быть реализованы совместно или по отдельности:

- радиоинтерфейс (радиомодуль SRD, опционально, в том числе, в виде сменного модуля);

- интерфейс оптического типа (оптический порт, опционально);

- интерфейс передачи данных PLC (опционально);

- интерфейс передачи данных RS-485 (опционально);

- интерфейс GSM/GPRS (опционально, в том числе, в виде сменного модуля);

- интерфейс LTE (опционально, в том числе, в виде сменного модуля);

- интерфейс Wi-Fi (опционально, в том числе, в виде сменного модуля);

- интерфейс Ethernet (опционально, в том числе, в виде сменного модуля);

- импульсное выходное устройство оптическое;

- импульсное выходное устройство электрическое.

Счётчики ведут учет потребления и отпуска активной электрической энергии суммарно и по действующим тарифам в соответствии с сезонными недельными расписаниями и суточными программами смены тарифных зон (тарифными программами).

Счётчики в зависимости от исполнения обеспечивают учет, фиксацию и хранение, а также выдачу на ЖК-дисплей и (или) по интерфейсам:

- количества только потреблённой или потреблённой и генерируемой активной электрической энергии нарастающим итогом суммарно и раздельно по тарифам;

- количества потреблённой и генерируемой реактивной электрической энергии нарастающим итогом;

- архивов показаний учитываемых видов энергии, зафиксированных при смене суток, месяцев, лет;

- текущего счёта потребителя, остаточного количества оплаченной электрической энергии в киловатт-часах или в денежных единицах;

- остатка количества электрической энергии, потреблённой в кредит и остатка социального лимита, в киловатт-часах или в денежных единицах;

- активных мощностей, усредненных на заданном интервале усреднения (только потребление или потребление и отпуск) или накоплений электрической энергии (потребления и отпуска) активной или активной и реактивной за заданные интервалы дискретизации (без нормирования погрешности);

- архивов максимальных значений активной потреблённой мощности, усредненной на заданном интервале усреднения, зафиксированных за месяц (не менее 13), с датой и временем их достижения;

- среднеквадратического значения фазного напряжения переменного тока в цепи напряжения (без нормирования погрешности);

- среднеквадратического значения фазного и нулевого переменного тока в цепях тока (без нормирования погрешности);

- текущей активной электрической мощности переменного тока (без погрешности);

- текущей реактивной электрической мощности переменного тока (без погрешности);

- текущей полной электрической мощности переменного тока (без погрешности);

- коэффициента активной мощности (без нормирования погрешности);

- температуры внутри счётчика (без нормирования погрешности);

- частоты измерительной сети (без нормирования погрешности);

- глубины последнего провала напряжения (без нормирования погрешности);

- длительности последнего провала напряжения (без нормирования погрешности);

- величины последнего перенапряжения (без нормирования погрешности);

- длительности последнего перенапряжения (без нормирования погрешности);

- действующего тарифа;

- серийного номера;

- лимитов электрической энергии;

• - лимитов мощности;

• - лимитов напряжения;

• - даты и времени;

• - версии встроенного программного обеспечения;

• - контрольной суммы встроенного программного обеспечения счётчика.

Реле управления нагрузкой может быть настроено на срабатывание по событиям, в зависимости от заданных настроек.

Счётчики обеспечивают фиксацию корректировок времени, перепрограммирования конфигурации счётчика, отклонений параметров сети, фактов вскрытий клеммной крышки и корпуса, воздействий магнитом, нарушений в электроустановке потребителя, попыток обращения с неверным паролем, критического несоответствия времени, перегрева счётчика.

Обмен информацией с внешними устройствами обработки данных осуществляется через оптический порт и один из интерфейсов, в зависимости от исполнения счётчика.

Счётчики выпускаются в различных исполнениях, структура условного обозначения исполнений счётчиков приведена на рисунке 1 и в таблицах 1 и 2.

Артикул счётчика

I-------------Дополнительная информация

SM ХХ Х ^Х. Х (Х )А .Х^.Х_^. х_^;х .X,.X^

Наличие протокола СПОДЭС/DLMS (C) Наличие подсветки ЖК-индикатора (L)

Наличие интегрированных интерфейсов связи, см. таблицу 2. Допускается указывать один или два интерфейса

Наличие реле управления нагрузкой (R) Для двух направлений учета (D) Класс точности по активной/реактивной энергии, см. таблицу 1

Базовый и максимальный ток, например: 5(60)А Номинальное напряжение, В, значение 230 допускается не указывать

Порядковый номер разработки (2 цифры: 05, 06, 07) Количество измерительных элементов:

• 1 - с одним датчиком тока

• 2 - с двумя датчиками тока.

Рисунок 1 - Структура условного обозначения счётчиков

В случае отсутствия какого-либо опционального элемента или интерфейса, его символ в обозначении счётчика не указывается.

Таблица 1 - Расшифровка обозначений класса точности

Таблица 2 -

обозначений

связи

инт

Заводской номер наносится на маркировочную табличку типографским методом в виде цифрового кода.

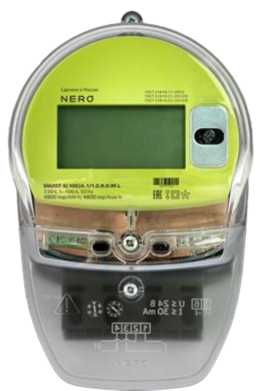

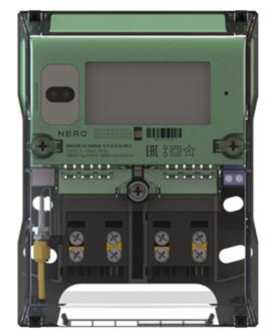

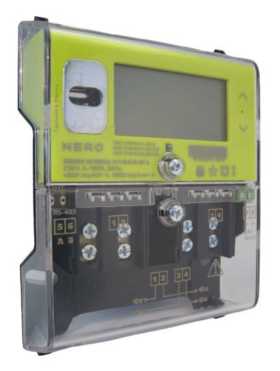

Общий вид счётчиков приведен на рисунке 2.

а) Общий вид счётчиков SM105, SM205

б) Общий вид счётчиков SM106, SM206

в) Общий вид счётчиков SM107, SM207

Рисунок 2 - Общий вид счетчиков

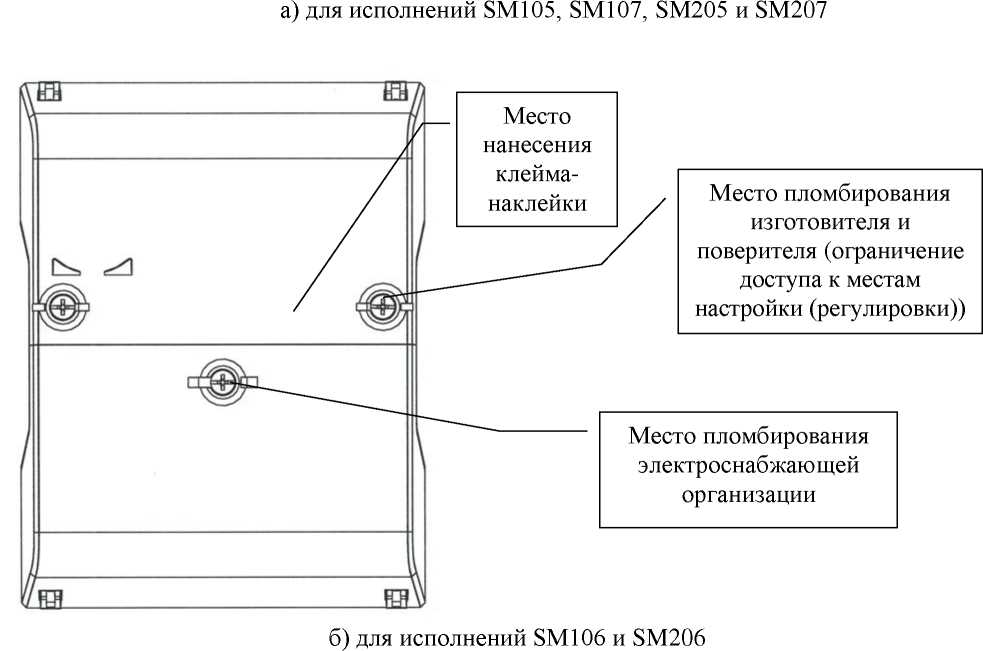

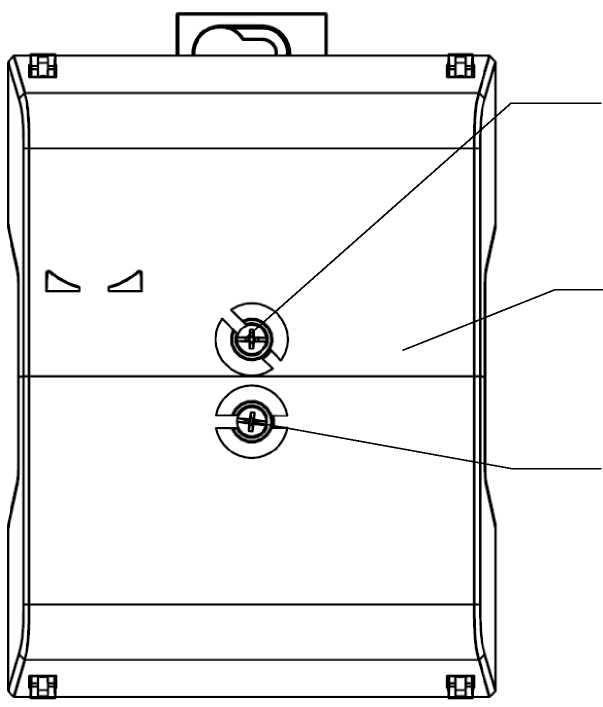

Схемы пломбирования с указанием мест ограничения доступа к местам настройки (регулировки) и места нанесения знака поверки (клейма-наклейки) на счётчики приведены на рисунке 3. Способ ограничения доступа к местам настройки (регулировки) - свинцовая пломба с нанесением знака поверки.

Место пломбирования электроснабжающей организации

Место пломбирования изготовителя и поверителя (ограничение доступа к местам настройки (регулировки))

Рисунок 3 - Схемы пломбирования с указанием мест ограничения доступа к местам настройки (регулировки) и места нанесения знака поверки

Встроенное программное обеспечение (далее - ПО) производит обработку информации, поступающей от аппаратной части счетчика, формирует массивы данных и сохраняет их в энергонезависимой памяти, отображает измеренные значения на индикаторе, а также формирует ответы на запросы, поступающие по интерфейсам связи.

ПО является метрологически значимым. Метрологические характеристики нормированы с учетом влияния ПО.

Метрологически значимая часть ПО, калибровочные коэффициенты и измеренные данные защищены аппаратной перемычкой защиты записи и не доступны для изменения без вскрытия счетчиков. Доступ к параметрам и данным со стороны интерфейсов защищен двумя уровнями доступа с устанавливаемыми паролями. Предусмотрено использование двух паролей длиной до 8 символов. Изменение самих паролей разрешается только при авторизации под паролем 2. ПО осуществляет ежесуточную самодиагностику счетчика.

Обслуживание счётчиков производится с помощью специализированного программного обеспечения (ПО) «AdminTools».

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные встроенного ПО счётчиков указаны в таблице 3.

Таблица 3 - Идентификационные данные ПО

Метрологические и технические характеристики

Таблица 4 -

Таблица 5 - Основные технические

наносится на табличку с маркировкой счётчиков методом шелкографии, и на титульные листы формуляра и руководства по эксплуатации типографским способом.

Таблица 6 - Комплектность средства измерений

приведены в разделе «Устройство и работа» руководства по эксплуатации.

ГОСТ 31818.11-2012 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счётчики электрической энергии»;

ГОСТ 31819.21-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счётчики активной энергии классов точности 1 и 2»;

ГОСТ 31819.23-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счётчики реактивной энергии»;

ГОСТ 8.551-2013 «Государственная система обеспечения единства измерений (ГСИ). Государственная поверочная схема для средств измерений электрической мощности и электрической энергии в диапазоне частот от 1 до 2500 Гц».

Общество с ограниченной ответственностью «ИзиТек» (ООО «ИзиТек») ИНН 9717049976

Юридический адрес: 214030, г. Смоленск, ул. Воинов-интернационалистов, д. 2

Общество с ограниченной ответственностью «ИзиТек» (ООО «ИзиТек») ИНН 9717049976

Юридический адрес: 214030, г. Смоленск, ул. Воинов-интернационалистов, д. 2 Адрес места осуществления деятельности: 214030, г. Смоленск, ул. Воинов-интернационалистов, д. 2

Общество с ограниченной ответственностью «Испытательный центр разработок в области метрологии» (ООО «ИЦРМ»)

Адрес: 117546, г. Москва, Харьковский пр-д, д. 2, эт. 2, помещ. I, ком. 35,36

Телефон: +7 (495) 278-02-48

E-mail: info@ic-rm.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311390.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» мая 2024 г. № 1210

Регистрационный № 82545-21

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

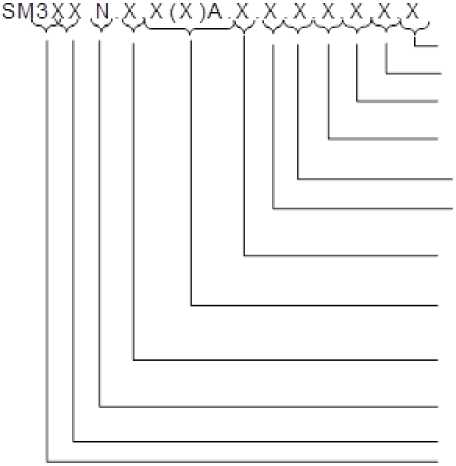

Счётчики электрической энергии трехфазные многофункциональные SM3

Счётчики электрической энергии трехфазные многофункциональные SM3 (далее - счётчики) в зависимости от исполнения предназначены для измерений и учета активной или активной и реактивной энергии в прямом или прямом и обратном направлениях в трехфазных четырехпроводных цепях переменного тока частотой 50 Гц и организации многотарифного учета.

Принцип действия счётчиков основан на измерении аналого-цифровыми преобразователями мгновенных значений входных сигналов напряжения и тока по фазам с последующим вычислением микроконтроллером активной энергии, а также других параметров сети: среднеквадратических значений напряжений и токов, активной, реактивной и полной мощности, реактивной энергии суммарно и по фазам, коэффициента активной мощности по фазам, частоты сети.

Счётчики предназначены также для преобразования, сохранения и передачи информации по встроенным интерфейсам как самостоятельно, так и в системах автоматического управления и сбора информации.

Область применения - учет электроэнергии на промышленных предприятиях, объектах коммунального хозяйства и объектах энергетики, в том числе с информационным обменом данными по каналам связи в составе автоматизированных систем коммерческого учета электроэнергии (АСКУЭ).

Конструктивно счётчики имеют в своем составе: датчики тока (шунты или трансформаторы тока), микроконтроллер, энергонезависимую память данных, встроенные часы реального времени, позволяющие вести учет электрической энергии по тарифным зонам суток, оптическое и электрическое испытательные выходные устройства для калибровки и поверки, жидкокристаллический (далее - ЖК) дисплей для просмотра измеряемой информации, датчики вскрытия клеммной крышки, корпуса, воздействия магнитом, радиополем, а также датчики температуры внутри счётчиков.

Также в состав счётчиков, в зависимости от исполнения, могут входить: один или несколько встроенных интерфейсов связи для съема показаний системами автоматизированного учета потребленной электроэнергии, оптический порт для локального съема показаний, реле управления нагрузкой, высоковольтное реле.

Для передачи результатов измерений и информации в измерительные системы, связи со счетчиками с целью их обслуживания и настройки в процессе эксплуатации, в счетчиках имеются вспомогательные цепи, на базе которых могут быть реализованы совместно или по отдельности:

- радиоинтерфейс (радиомодуль SRD, опционально, в том числе, в виде сменного модуля);

- интерфейс оптического типа (оптический порт, опционально);

- интерфейс передачи данных PLC (опционально);

- интерфейс передачи данных RS-485 (опционально);

- интерфейс GSM/GPRS (опционально, в том числе, в виде сменного модуля);

- интерфейс LTE (опционально, в том числе, в виде сменного модуля);

- интерфейс Wi-Fi (опционально, в том числе, в виде сменного модуля);

- интерфейс Ethernet (опционально, в том числе, в виде сменного модуля);

- импульсное выходное устройство оптическое;

- импульсное выходное устройство электрическое.

Счётчики, в зависимости от исполнения, осуществляют учёт потреблённой и генерируемой активной и реактивной электрической энергии. Учёт осуществляется нарастающим итогом, раздельно для потреблённой и генерируемой энергии, суммарно и раздельно по тарифам с количеством тарифов: до восьми для учета активной энергии, и до четырех для учета реактивной энергии в соответствии с задаваемыми условиями тарификации.

Счётчики в зависимости от исполнения обеспечивают учет, фиксацию и хранение, а также выдачу на ЖК-дисплей и (или) по интерфейсам:

- текущей даты и времени;

- параметров сети;

- параметров тарификации;

- текущего значения мощности;

- текущего значения потребленной электроэнергии;

- заводских параметров (заводской номер, идентификационные данные программного обеспечения);

- текущего значения напряжения батареи;

- технологической (настройки интерфейсов) информации.

Структура условного обозначения исполнений счётчиков приведена на рисунке 1 и в таблицах 1 и 2.

Тип (модель)счетчика

Дополнительная информация

Наличие протокола СПОДЭС/DLMS (С)

Наличие подсветки (L)

Наличие бысокобольтного реле (VR)

Наличие инпегрированных интерфейсов связи (см таВлмсу 2)

Наличие реле управления нагрузкой (R)

Для двух направлений учета (D)

Класс точности по актмвнойг’реактивной

знергии (см. таВли1_^ 1)

Базовый и максимальный ток например: 5(100)А или номинальный и максимальный ток: 5(1 оух Номинальное напряжение. В.

значение 3x230/400 допускается не указывать Дополнительный датчик тока в ьрпи нейтрали Пор?тдкоЕЬ1Й номер разраВотки (2 цифры)

3-трёхфазный, стремя датчиками тока

Рисунок 1 - Структура условного обозначения счётчиков

В случае отсутствия какого-либо опционального элемента или интерфейса, его символ в обозначении счётчика не указывается.

Таблица 1 -

обозначений класса точности

Таблица 2 -

обозначений

связи

инт

Заводской номер наносится на маркировочную табличку типографским методом в виде цифрового кода.

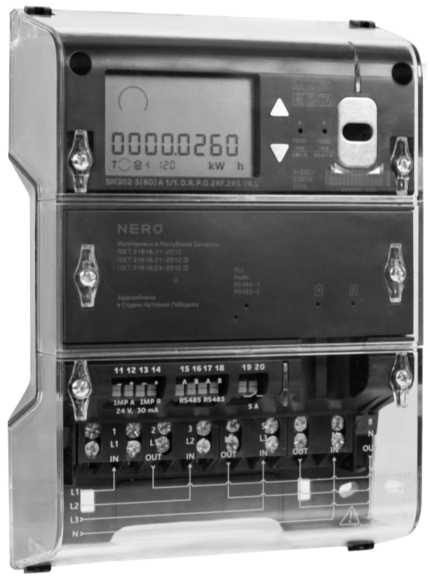

Фотографии общего вида счётчиков приведены на рисунке 2.

Рисунок 2 - Общий вид счётчика SM3

Схемы пломбирования с указанием мест ограничения доступа к местам настройки (регулировки) и места нанесения знака поверки (клейма-наклейки) на счётчики приведены на рисунке 3. Способ ограничения доступа к местам настройки (регулировки) - свинцовая пломба с нанесением знака поверки.

Место пломбирования изготовителя

Места пломбирования электроснабжающей орган изации

Рисунок 3 - Схемы пломбирования с указанием мест ограничения доступа к местам настройки (регулировки) и места нанесения знака поверки

Встроенное программное обеспечение (далее - ПО) производит обработку информации, поступающей от аппаратной части счетчика, формирует массивы данных и сохраняет их в энергонезависимой памяти, отображает измеренные значения на индикаторе, а также формирует ответы на запросы, поступающие по интерфейсам связи.

ПО является метрологически значимым.

Метрологические характеристики счётчиков нормированы с учетом влияния ПО.

Метрологически значимая часть ПО, калибровочные коэффициенты и измеренные данные защищены аппаратной перемычкой защиты записи и не доступны для изменения без вскрытия счетчиков. Доступ к параметрам и данным со стороны интерфейсов защищен двумя уровнями доступа с устанавливаемыми паролями. Предусмотрено использование двух паролей длиной до 8 символов. Изменение самих паролей разрешается только при авторизации под паролем 2. ПО осуществляет ежесуточную самодиагностику счетчика.

Обслуживание счётчиков производится с помощью специализированного программного обеспечения (ПО) «AdminTools» для исполнения SM302 и «Gurux» для исполнения SM303.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные встроенного ПО счётчиков приведены в таблице 3.

Таблица 3 -

данные ПО

Метрологические и технические характеристики

Таблица 4 - Метрологические характеристики

Таблица 5 - Пределы допускаемой относительной основной погрешности счётчиков класса точности 0,5 при измерении реактивной энергии при симметричной многофазной нагрузке

Таблица 6 - Пределы допускаемой относительной основной погрешности счётчиков класса точности 0,5 при измерении реактивной энергии при однофазной нагрузке и симметрии многофазных напряжений, приложенных к цепям напряжения

Таблица 7 - Пределы допускаемой относительной дополнительной погрешности счётчиков класса точности 0,5 при измерении реактивной энергии, вызванной изменением напряжения

Таблица 8 - Пределы допускаемой относительной дополнительной погрешности счётчиков класса точности 0,5 при измерении реактивной энергии, вызванной изменением частоты

Таблица 9 - Пределы допускаемой относительной дополнительной погрешности счётчиков класса точности 0,5 при измерении реактивной энергии, вызванной кратковременными перегрузками током (20^1макс)

Таблица 10 - Пределы изменения погрешности счётчиков класса точности 0,5 при измерении реактивной энергии, вызываемого самонагревом

Таблица 11 - Пределы допускаемой дополнительной погрешности счётчиков класса точности

0,5 при измерении реактивной энергии, вызванной изменением температуры окружающей

Таблица 12 - Основные технические

наносится на табличку с маркировкой счётчиков методом шелкографии, и на титульные листы формуляра и руководства по эксплуатации типографским способом.

Таблица 13 - Комплектность

Сведения о методиках (методах) измерений приведены в разделе «Поверка счётчика» руководства по эксплуатации.

ГОСТ 31818.11-2012 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счётчики электрической энергии»;

ГОСТ 31819.21-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счётчики активной энергии классов точности 1 и 2»;

ГОСТ 31819.23-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счётчики реактивной энергии»;

ГОСТ 8.551-2013 «Государственная система обеспечения единства измерений (ГСИ). Государственная поверочная схема для средств измерений электрической мощности и электрической энергии в диапазоне частот от 1 до 2500 Гц».

Общество с ограниченной ответственностью «ИзиТек» (ООО «ИзиТек») ИНН 9717049976

Юридический адрес: 214030, г. Смоленск, ул. Воинов-интернационалистов, д. 2

Общество с ограниченной ответственностью «ИзиТек» (ООО «ИзиТек») ИНН 9717049976

Юридический адрес: 214030, г. Смоленск, ул. Воинов-интернационалистов, д. 2 Адрес места осуществления деятельности: 214030, г. Смоленск, ул. Воинов-интернационалистов, д. 2

Общество с ограниченной ответственностью «Испытательный центр разработок в области метрологии» (ООО «ИЦРМ»)

Место нахождения и адрес юридического лица: 117546, г. Москва, Харьковский пр-д, д. 2, эт. 2, помещ. I, ком. 35,36

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311390.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» мая 2024 г. № 1210

Регистрационный № 83738-21

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Устройства сбора и передачи данных УСПД 3021

Устройства сбора и передачи данных УСПД 3021 (далее также - УСПД) предназначены для синхронизации и учёта времени приборов коммерческого учёта (далее также - ПКУ) в автоматизированных системах комплексного учета энергоресурсов (далее также - АСКУЭР), а также сбора, обработки, хранения и передачи данных коммерческого учёта по интерфейсам связи на верхний уровень АСКУЭР.

Принцип действия УСПД основан на получении, хранении, учёте по времени и передаче данных с ПКУ, подключенных к УСПД по цифровым интерфейсам связи.

Конструктивно УСПД представляют собой модули, устанавливаемые в средней части счётчиков электрической энергии трехфазных многофункциональных SM3 (далее также -счётчики). Электропитание УСПД осуществляется от счётчиков, кроме того УСПД используют для выполнения своих функций часть интерфейсов счётчиков.

УСПД изготавливаются в исполнениях, указанных в таблице 1.

Таблица 1 -

исполнений УСПД

Примечание: «+» - интерфейс связи есть.

«-» - интерфейс связи отсутствует.

УСПД применяются в составе комплексов и систем автоматизации в электроэнергетике: в системах сбора и передачи информации (ССПИ), автоматизированных информационно-измерительных системах коммерческого и технического учета электроэнергии (АИИС КУЭ/ТУЭ) и других системах в качестве устройства сбора и передачи данных.

Заводской номер наносится на заднюю панель УСПД любым технологическим способом в виде цифрового кода.

Общий вид УСПД представлен на рисунке 1. Нанесение знака поверки на УСПД в обязательном порядке не предусмотрено.

NERO

'.'.'еламо в Pocc.i.i

^■Оет 3’818.11-2012

~ 25.51.63ЧЮ2-05867669-2020®

ГОСТ 31818.23-2012 ©

•"ИО

> •           ИЯ Лебедева

Рисунок 1 - Общий вид УСПД

В УСПД имеется встроенное программное обеспечение (далее также - ПО).

Встроенное ПО осуществляет выполнение системных функций УСПД. Встроенное ПО не может быть считано без применения специальных программно-технических устройств.

Встроенное ПО является метрологически значимым.

Доступ к изменению параметров УСПД по интерфейсам связи защищён не менее чем восьмизначным паролем. Предусмотрено включение режима блокировки по неверному паролю в случае 3-кратной подряд авторизации с неверным паролем, при этом доступ к изменению параметров УСПД блокируется на 24 ч.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014.

Идентификационные данные встроенного ПО приведены в таблице 2.

Таблица 2 -

ПО

данные

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики

Таблица 4 - Основные технические

наносится на титульные листы формуляра и руководства по эксплуатации типографским способом, а также на заднюю панель УСПД любым технологическим способом.

Таблица 5 - Комплектность средства измерений

приведены в разделе 1 «Общая информация» руководства по эксплуатации.

Нормативные документы, устанавливающие требования к устройствам сбора и передачи данных УСПД 3021

Приказ Федерального агентства по техническому регулированию метрологии от 31 июля 2018 г. № 1621 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты».

Общество с ограниченной ответственностью «ИзиТек» (ООО «ИзиТек»)

ИНН 9717049976

Юридический адрес: 214030, г. Смоленск, ул. Воинов-интернационалистов, д. 2

Общество с ограниченной ответственностью «ИзиТек» (ООО «ИзиТек»)

ИНН 9717049976

Юридический адрес: 214030, г. Смоленск, ул. Воинов-интернационалистов, д. 2 Адрес места осуществления    деятельности:    214030, г. Смоленск,

ул. Воинов-интернационалистов, д. 2

Общество с ограниченной ответственностью «Испытательный центр разработок в области метрологии» (ООО «ИЦРМ»)

Место нахождения и адрес юридического лица: 117546, г. Москва, Харьковский пр-д, д. 2, эт. 2, помещ. I, ком. 35,36

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311390.
